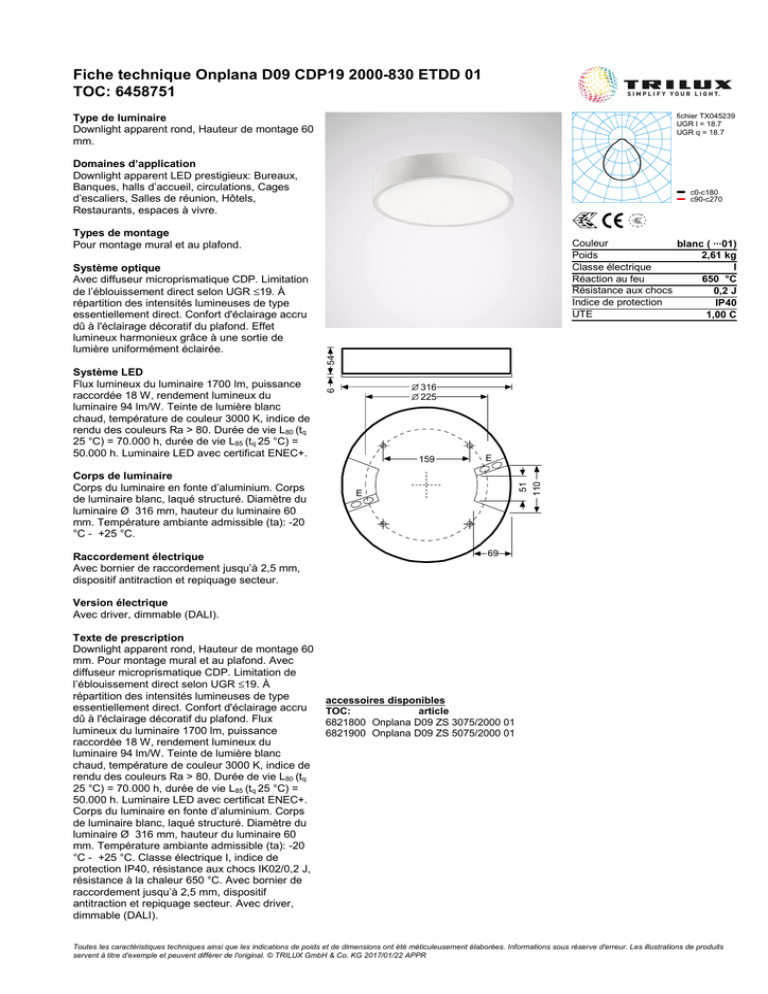

Fiche technique Onplana D09 CDP19 2000

Fiche technique Onplana D09 CDP19 2000-830 ETDD 01
TOC: 6458751
Type de luminaire
Downlight apparent rond, Hauteur de montage 60
mm.
fichier TX045239
UGR l = 18.7
UGR q = 18.7
Domaines d’application
Downlight apparent LED prestigieux: Bureaux,
Banques, halls d’accueil, circulations, Cages
d’escaliers, Salles de réunion, Hôtels,
Restaurants, espaces à vivre.
c0-c180
c90-c270
Types de montage
Pour montage mural et au plafond.
Couleur
blanc ( ···01)
Poids
2,61 kg
Classe électrique
I
Réaction au feu
650 °C
Résistance aux chocs
0,2 J
Indice de protection
IP40
UTE
1,00 C
54
Système optique
Avec diffuseur microprismatique CDP. Limitation
de l’éblouissement direct selon UGR ≤19. À
répartition des intensités lumineuses de type
essentiellement direct. Confort d'éclairage accru
dû à l'éclairage décoratif du plafond. Effet
lumineux harmonieux grâce à une sortie de
lumière uniformément éclairée.
Raccordement électrique
Avec bornier de raccordement jusqu’à 2,5 mm,
dispositif antitraction et repiquage secteur.
159
E
51
110
Corps de luminaire
Corps du luminaire en fonte d’aluminium. Corps
de luminaire blanc, laqué structuré. Diamètre du
luminaire Ø 316 mm, hauteur du luminaire 60
mm. Température ambiante admissible (ta): -20
°C - +25 °C.
316
225
6
Système LED
Flux lumineux du luminaire 1700 lm, puissance
raccordée 18 W, rendement lumineux du
luminaire 94 lm/W. Teinte de lumière blanc
chaud, température de couleur 3000 K, indice de
rendu des couleurs Ra > 80. Durée de vie L80 (tq
25 °C) = 70.000 h, durée de vie L85 (tq 25 °C) =
50.000 h. Luminaire LED avec certificat ENEC+.
E
69
Version électrique
Avec driver, dimmable (DALI).
Texte de prescription
Downlight apparent rond, Hauteur de montage 60
mm. Pour montage mural et au plafond. Avec
diffuseur microprismatique CDP. Limitation de
l’éblouissement direct selon UGR ≤19. À
répartition des intensités lumineuses de type
essentiellement direct. Confort d'éclairage accru
dû à l'éclairage décoratif du plafond. Flux
lumineux du luminaire 1700 lm, puissance
raccordée 18 W, rendement lumineux du
luminaire 94 lm/W. Teinte de lumière blanc
chaud, température de couleur 3000 K, indice de
rendu des couleurs Ra > 80. Durée de vie L80 (tq
25 °C) = 70.000 h, durée de vie L85 (tq 25 °C) =
50.000 h. Luminaire LED avec certificat ENEC+.
Corps du luminaire en fonte d’aluminium. Corps
de luminaire blanc, laqué structuré. Diamètre du
luminaire Ø 316 mm, hauteur du luminaire 60
mm. Température ambiante admissible (ta): -20
°C - +25 °C. Classe électrique I, indice de
protection IP40, résistance aux chocs IK02/0,2 J,
résistance à la chaleur 650 °C. Avec bornier de
raccordement jusqu’à 2,5 mm, dispositif
antitraction et repiquage secteur. Avec driver,
dimmable (DALI).
accessoires disponibles
TOC:
article
6821800 Onplana D09 ZS 3075/2000 01
6821900 Onplana D09 ZS 5075/2000 01
Toutes les caractéristiques techniques ainsi que les indications de poids et de dimensions ont été méticuleusement élaborées. Informations sous réserve d'erreur. Les illustrations de produits
servent à titre d'exemple et peuvent différer de l'original. © TRILUX GmbH & Co. KG 2017/01/22 APPR
