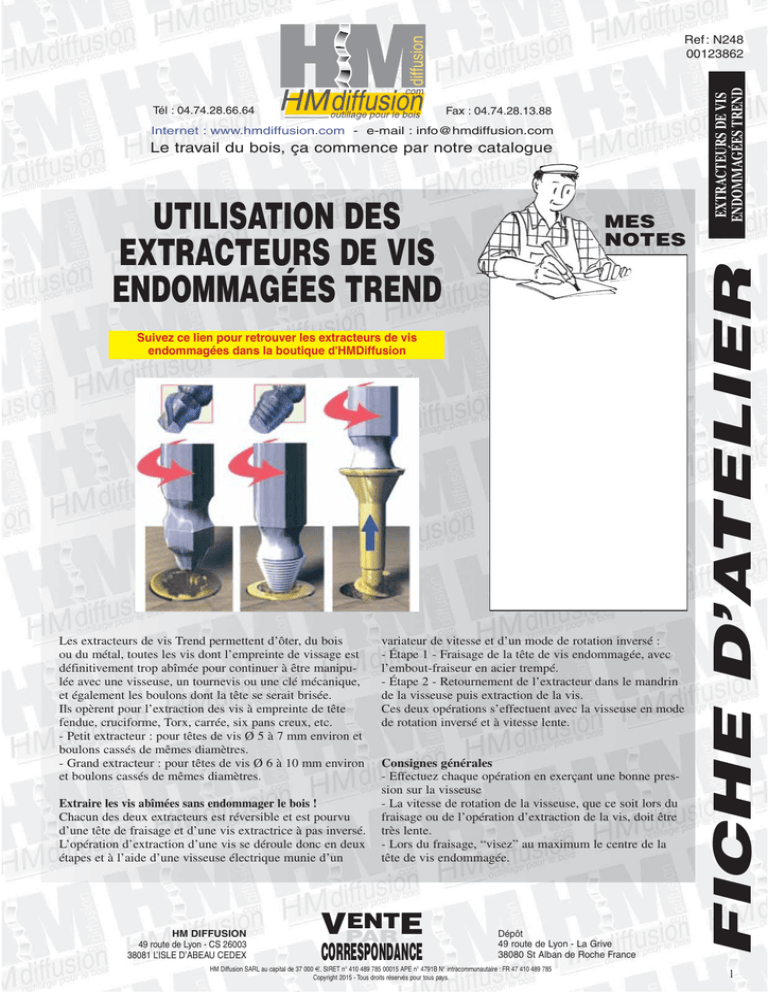

UTILISATION DES
EXTRACTEURS DE VIS
ENDOMMAGÉES TREND
MES
NOTES
Suivez ce lien pour retrouver les extracteurs de vis
endommagées dans la boutique d'HMDiffusion
Les extracteurs de vis Trend permettent d’ôter, du bois
ou du métal, toutes les vis dont l’empreinte de vissage est
définitivement trop abîmée pour continuer à être manipulée avec une visseuse, un tournevis ou une clé mécanique,
et également les boulons dont la tête se serait brisée.
Ils opèrent pour l’extraction des vis à empreinte de tête
fendue, cruciforme, Torx, carrée, six pans creux, etc.
- Petit extracteur : pour têtes de vis Ø 5 à 7 mm environ et
boulons cassés de mêmes diamètres.
- Grand extracteur : pour têtes de vis Ø 6 à 10 mm environ
et boulons cassés de mêmes diamètres.
Extraire les vis abîmées sans endommager le bois !
Chacun des deux extracteurs est réversible et est pourvu
d’une tête de fraisage et d’une vis extractrice à pas inversé.
L’opération d’extraction d’une vis se déroule donc en deux
étapes et à l’aide d’une visseuse électrique munie d’un
HM DIFFUSION
49 route de Lyon - CS 26003
38081 L’ISLE D’ABEAU CEDEX
variateur de vitesse et d’un mode de rotation inversé :
- Étape 1 - Fraisage de la tête de vis endommagée, avec
l’embout-fraiseur en acier trempé.
- Étape 2 - Retournement de l’extracteur dans le mandrin
de la visseuse puis extraction de la vis.
Ces deux opérations s’effectuent avec la visseuse en mode
de rotation inversé et à vitesse lente.
Consignes générales
- Effectuez chaque opération en exerçant une bonne pression sur la visseuse
- La vitesse de rotation de la visseuse, que ce soit lors du
fraisage ou de l’opération d’extraction de la vis, doit être
très lente.
- Lors du fraisage, “visez” au maximum le centre de la
tête de vis endommagée.
ENTE
VPAR
CORRESPONDANCE
Dépôt
49 route de Lyon - La Grive
38080 St Alban de Roche France
HM Diffusion SARL au capital de 37 000 €. SIRET n° 410 489 785 00015 APE n° 4791B N° intracommunautaire : FR 47 410 489 785
Copyright 2015 - Tous droits réservés pour tous pays.
FICHE D’ATELIER
Tél : 04.74.28.66.64
EXTRACTEURS
DE VIS
FRAISES PROFIL
ENDOMMAGÉES
TREND
CONTRE PROFIL
Ref : N248
00123862
1
Ref : N248
00123862
B - EXTRAIRE UN BOULON CASSÉ
EXTRACTEURS DE VIS
ENDOMMAGÉES TREND
A - EXTRAIRE UNE VIS ENDOMMAGÉE
Boulon à tête
cassée
Tête de vis
endommagée
FICHE D’ATELIER
VITESSE
LENTE
2
VITESSE
LENTE
Procéder de même que pour une vis endommagée.
Fraisage
1 - Insérez l’extracteur de vis dans le mandrin de votre
visseuse, avec la pointe de fraisage à l’extérieur.
2 - Enclenchez votre visseuse en mode de rotation inversé
et en vitesse de rotation lente.
3 - Placez la pointe de fraisage au centre de la tête de vis
endommagée et fraisez celle-ci sur la hauteur quasi totale
de la pointe fraiseuse de l’extracteur (environ 4 à 5 mm).
Durant cette opération, maintenez la visseuse bien droite
et bien dans l’axe de la vis, de manière à ne pas élargir
le trou de fraisage en cours de perforation. Une certaine
pression doit être exercée sur la visseuse.
Extraction
4 - Retournez l’extracteur dans le mandrin de votre visseuse de manière à désormais utiliser sa vis extractrice.
5 - Maintenez votre visseuse en mode de rotation inversé,
et à la vitesse de rotation la plus lente possible.
6 - Placez la vis extractrice dans le fraisage précédemment
effectué.
7 - Appliquez une pression ferme sur la visseuse et enclenchez lentement l’interrupteur (afin d’obtenir une vitesse de
rotation vraiment lente).
8 - La vis extractrice va s’insérer puis se coincer dans le
fraisage précédemment effectué puis la vis va s’extraire.
Utilisez ensuite éventuellement une pince pour désolidariser la vis de l’extracteur.
