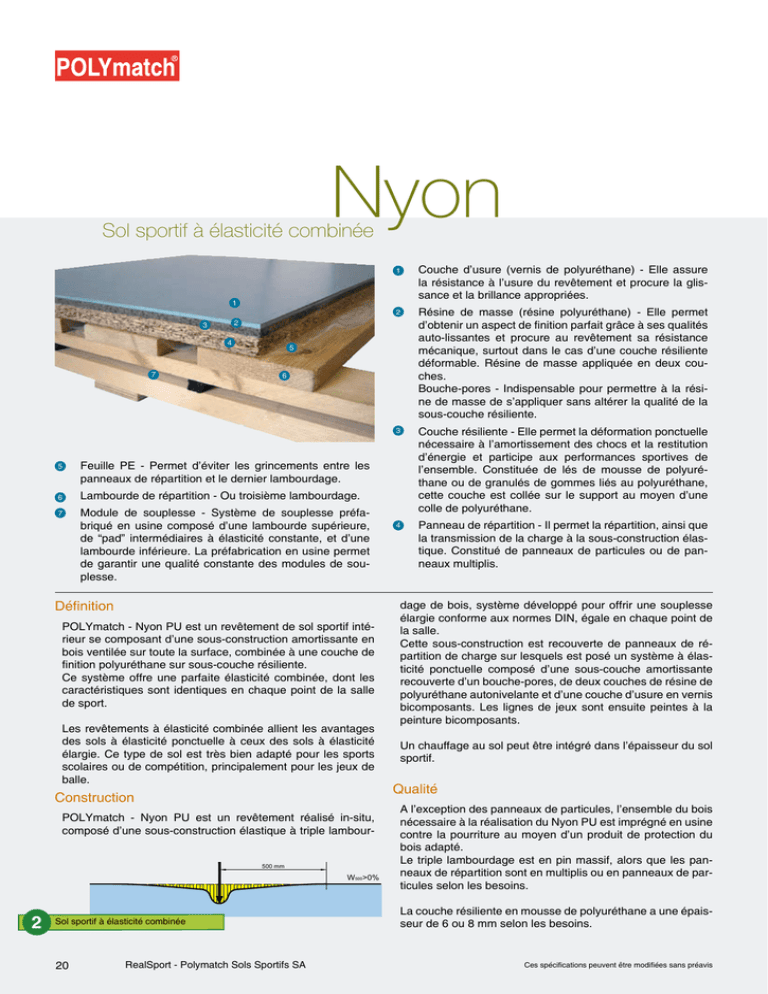

Sol sportif à élasticité combinée

Nyon
Sol sportif à élasticité combinée
1
Couche d’usure (vernis de polyuréthane) - Elle assure
la résistance à l’usure du revêtement et procure la glissance et la brillance appropriées.
2
Résine de masse (résine polyuréthane) - Elle permet
d’obtenir un aspect de finition parfait grâce à ses qualités
auto-lissantes et procure au revêtement sa résistance
mécanique, surtout dans le cas d’une couche résiliente
déformable. Résine de masse appliquée en deux couches.
Bouche-pores - Indispensable pour permettre à la résine de masse de s’appliquer sans altérer la qualité de la
sous-couche résiliente.
3
Couche résiliente - Elle permet la déformation ponctuelle
nécessaire à l’amortissement des chocs et la restitution
d’énergie et participe aux performances sportives de
l’ensemble. Constituée de lés de mousse de polyuréthane ou de granulés de gommes liés au polyuréthane,
cette couche est collée sur le support au moyen d’une
colle de polyuréthane.
4
Panneau de répartition - Il permet la répartition, ainsi que
la transmission de la charge à la sous-construction élastique. Constitué de panneaux de particules ou de panneaux multiplis.
1
2
3
4
7
5
6
7
5
6
Feuille PE - Permet d’éviter les grincements entre les
panneaux de répartition et le dernier lambourdage.
Lambourde de répartition - Ou troisième lambourdage.
Module de souplesse - Système de souplesse préfabriqué en usine composé d’une lambourde supérieure,
de “pad” intermédiaires à élasticité constante, et d’une
lambourde inférieure. La préfabrication en usine permet
de garantir une qualité constante des modules de souplesse.
Définition
POLYmatch - Nyon PU est un revêtement de sol sportif intérieur se composant d’une sous-construction amortissante en
bois ventilée sur toute la surface, combinée à une couche de
finition polyuréthane sur sous-couche résiliente.
Ce système offre une parfaite élasticité combinée, dont les
caractéristiques sont identiques en chaque point de la salle
de sport.
mm
Les revêtements à élasticité combinée500
allient
les avantages
W >0%
des sols à élasticité ponctuelle à ceux des sols à élasticité
élargie. Ce type de sol est très bien adapté pour les sports
scolaires ou de compétition, principalement pour les jeux de
balle.
Sol
sportif à élasticité élargie
500
1
Construction
POLYmatch - Nyon PU est un revêtement réalisé in-situ,
composé d’une sous-construction élastique à triple lambour500 mm
W500>0%
2
Sol sportif à élasticité combinée
20
RealSport - Polymatch Sols Sportifs SA
dage de bois, système développé pour offrir une souplesse
élargie conforme aux normes DIN, égale en chaque point de
la salle.
Cette sous-construction est recouverte de panneaux de répartition de charge sur lesquels est posé un système à élasticité ponctuelle composé d’une sous-couche amortissante
recouverte d’un bouche-pores, de deux couches de résine de
polyuréthane autonivelante et d’une couche d’usure en vernis
bicomposants. Les lignes de jeux sont ensuite peintes à la
peinture bicomposants.
Un chauffage au sol peut être intégré dans l’épaisseur du sol
sportif.
Qualité
A l’exception des panneaux de particules, l’ensemble du bois
nécessaire à la réalisation du Nyon PU est imprégné en usine
contre la pourriture au moyen d’un produit de protection du
bois adapté.
Le triple lambourdage est en pin massif, alors que les panneaux de répartition sont en multiplis ou en panneaux de particules selon les besoins.
La couche résiliente en mousse de polyuréthane a une épaisseur de 6 ou 8 mm selon les besoins.
Ces spécifications peuvent être modifiées sans préavis
RealSport
Marquage PU
Plinthe
Bouche-pores
Couche d'usure (vernis)
Couche résiliente
Résine de masse 2
Panneau de répartition
Résine de masse 1
Feuille PE
3ème lambourdage
2ème lambourdage
Isolation thermique
1er lambourdage
Calage
Etanchéité
Dallage de béton brut
POLYmatch
Nyon
Caractéristiques
Valeurs obtenues avec parquet sportif avec
un support multiplis
Absorption de la force d’impact - Exigence
minimale selon la norme DIN 18032-2 : 58%
Déformation verticale
Rebond du ballon - min. 90%
Réaction sous poids roulants sans dommage,
en Newton
Allongement à la rupture du PU
68%
3 à 5 mm
92%
1’500 N
180%
Support compatible
Dalle ou radier brut. La planéité peut être celle d’une
dalle brute; le revêtement
sportif est calé de manière
à reprendre les imperfections altimétriques.
Dimensions
POLYmatch - Nyon PU a
une hauteur totale de 94
mm (dans son exécution
standard) au dessus du
calage, lequel dépend de
l’épaisseur de l’isolation.
Les modules de souplesse
préfabriqués en usine ont
un entre-axe de 444 mm.
Ceci est un résumé des tests du sol conformément à la norme DIN 18032-2/19962. L’ensemble des résultats est disponible sur simple demande.
Certificat
Les performances techniques (composants et méthodes de construction du sol),
ainsi que les performances sportives du type de sol présenté sont sous contrôle.
Nom de l’institut de test : I.S.T. Institut Sport-Technologie, Eschenz.
Polymatch
www.realsport.ch
21
