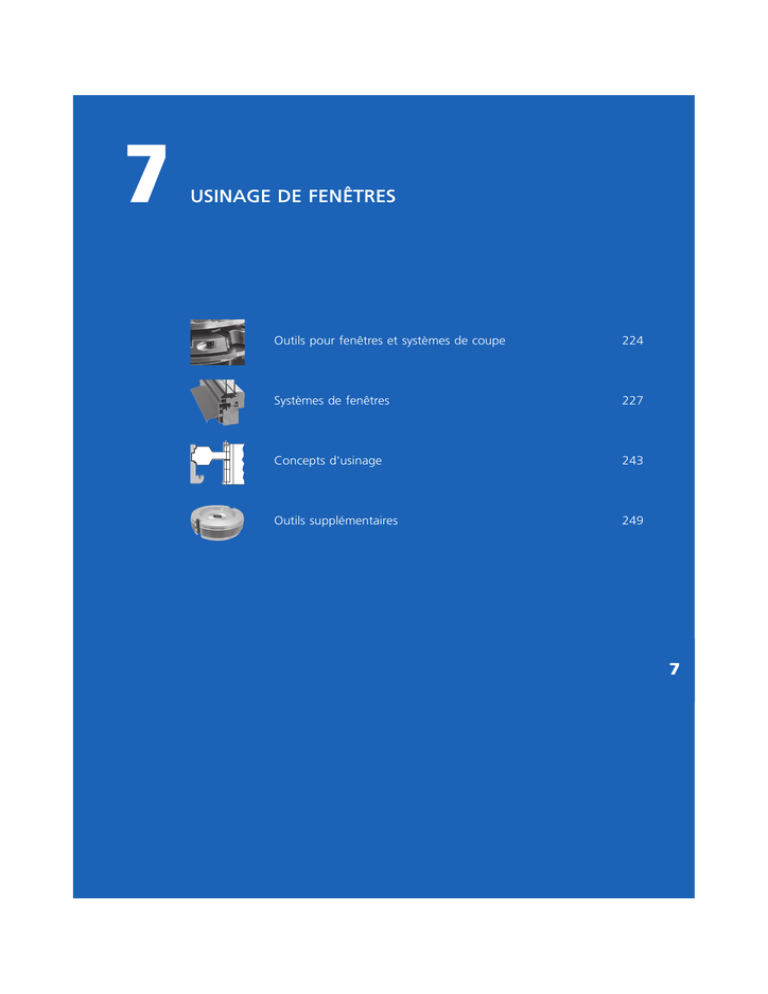

7
USINAGE DE FENÊTRES
Outils pour fenêtres et systèmes de coupe
224
Systèmes de fenêtres
227
Concepts d'usinage
243
Outils supplémentaires
249
7
OUTILS POUR FENÊTRES ET SYSTÈMES DE COUPE>SYSTÈMES DE FENÊTRES>CONCEPTS D'USINAGE>OUTILS SUPPLÉMENTAIRES
Outils OERTLI haut rendement pour fenêtres –
une qualité de pointe provenant de Suisse
Technique d’outillage: Les détails sont déterminants
Des tenues de coupe élevées, une qualité de surface irréprochable sur les parties visibles
et également aux endroits critiques. Un changement rapide des couteaux et une maintenance économique sont les exigences demandées de nos jours aux outils performants.
Pour atteindre ces exigences, chaque détail est crucial. Le choix de la matière de coupe,
la géométrie de coupe et le design des couteaux, la précision de la boîte de serrage munie
d’une sécurité anti-rotation, ainsi qu’un équilibrage fin des jeux d’outils. OERTLI maîtrise
ces détails et c’est pourquoi de plus en plus de fabricants de fenêtres font confiance aux
outils de la maison OERTLI.
224
Araseurs rabotants
Tous les outils pour l’usinage longitudinal du bois sont pourvus des légendaires araseurs
OERTLI avec angle d’attaque positif de manière à obtenir sur la surface des feuillures une
qualité irréprochable. (Fig.1)
Araseurs à arrondir et à gorge creuse ingénieux
Selon besoin, l’arrondi de l’angle intérieur et de l’arête extérieur d’une feuillure peuvent
être intégrés dans la fonction du même couteau araseur. Ceci donne 3 fonctions dans un
seul couteau. (Fig. 2)
Arrondir les arêtes
Des couteaux standardisés avec grand angle axial et dégagement fuyant pour récupérer
les écarts de tolérance d’épaisseur. Il est en outre possible de monter dans le même siège
de couteau, des couteaux de rayons différents. (Fig. 3)
Fig.1
Pur! Couteaux profilés de précision
Pour des profils compliqués, on emploie de plus en plus souvent des couteaux profilés de
haute précision à la surface d’attaque polie. Le concept de couteau pur! offre la possibilité d’adapter les angles axiaux, d’attaque et de dépouille en fonction de la matière à
usiner et de son utilisation. On obtient ainsi de longues durées de coupe et d’excellentes
qualités de surface. (Fig. 4)
Couteaux profilés ou couteaux standards?
Le constructeur dispose de deux différents concepts de coupe. Soit il choisit d’utiliser pour
l’usinage du profil un seul couteau profilé ou alors il compose le profil avec différents couteaux standards. Les deux concepts ont leur raison d’être. OERTLI recommande d’utiliser
des couteaux profilés lorsque les coûts d’acquisition passent en premier plan et que les
outils seront peu utilisés.
La combinaison de couteaux standards est par contre la solution préférable pour atteindre une haute rentabilité. La décomposition du profil en plusieurs secteurs ainsi qu’une
géométrie optimisée de chaque couteau permet de réduire fortement la pression de
coupe ce qui influence positivement la qualité de surface et la durée de vie des couteaux.
Grâce à un changement sélectif des couteaux, seuls les couteaux émoussés seront
changés et payés. OERTLI dispose d’un choix de plus de mille types de couteaux, lesquels
sont fabriqués en grande série livrables à tous moments. (Fig. 5)
Fig. 2
Fig. 3
Fig. 5
Fig. 4
225
Couteaux à serrage excentrique
Couteaux profilés fins, d’une largeur de 4 mm avec un système de serrage ingénieux.
Sûrs et facilement interchangeables (Fig 1).
Couteaux videurs
Pour de l’usinage droit et simple, OERTLI utilise ses couteaux standards de 8mm de largeur. La forme du couteau permet une position précise dans le siège du couteau. En
outre, les couteaux sont serrés par l’arrière pour un transfert optimal de la tension de
serrage ainsi qu’une réduction du temps de maintenance (Fig. 2).
win! Le système intélligent pour tenons et enfourchements
OERTLI est le seul fabricant d’outils à différencier la coupe entre l’usinage en long ou en
travers du bois. La raison en est que pour chaque genre d’usinage, une geométrie différente des couteaux et chambres de coupeaux sont nécessaires.
Fig. 1
Le système de coupe win ! est conçu pour un usinage rationnel en travers du fil du bois
et pour un changement facile des couteaux directement sur la machine. Le serrage breveté du couteau avec goupille élastique garantit pendant des années un positionnement
sûr et sans jeu des couteaux. Les couteaux HW polis sur l’arête de coupe conjointement
à une extraction de copeaux généreuse, garantissent des tenues de coupe jusqu’à
présent inégalées. (Fig. 3, 4, 5)
Fig. 2
Fig. 3
Fig. 4
Fig. 5
226
AMEX-E PH et AMEX-E PW (Suisse)
VI 68 /12 mm fenêtre en bois avec rainure Euro
Battant jusqu’à 74 mm, cadre 64 mm. Renvoi d’eau en deux
parties avec accouplement Flexo. Tenon de cadre en haut et en
bas identique. Battant avec 2 1/2 tenons, partie médiane avec
couvre-joint intégré aux montants. Rainure de décompression
dans la zone froide, baguettes à verre avec feuillure de
recouvrement.
VI 68 /12 mm fenêtre bois-métal léger avec rainure Euro
Battant 64 mm, cadre 64 mm, vitrage variable, vitrage à sec à
l’intérieur et l’extérieur, renvoi d’eau avec accouplement Flexo.
Tenon de cadre en haut et en bas identique. Clips à ailettes
pour un montage sans vis.
227
AMEX-E PWR et AMEX-E PK (Suisse)
VI 68/12mm fenêtre bois-métal léger avec profil de
revêtement du cadre, rainure Euro
Battant 64 mm, cadre 64 mm, vitrage variable, vitrage à sec à
l’intérieur et l’extérieur, renvoi d’eau avec accouplement Flexo.
Tenon de cadre en haut et en bas identique. Clips à ailettes pour
un montage sans vis.
Bois-métal classique, rainure Euro
Battant 64 mm, cadre 54 mm, verre variable, vitrage à sec à
l’intérieur et l’extérieur, revêtement en biais affleuré ou à arêtes
vives possible. Clips à ailettes pour un montage sans vis.
228
AMEX-E PH seuil pour fauteuils roulants et vitrage fixe dans le cadre (Suisse)
Porte-fenêtre bois accessible aux fauteuils roulants
Renvoi d’eau avec joint de cadre recouvert adapté aux fauteuils
roulants. Utilisable pour fenêtre en bois et fenêtre bois-métal.
Fenêtre avec vitrage fixe
Vitrage fixé directement dans le cadre. Utilisable pour fenêtre en
bois et fenêtre bois-métal léger.
229
VI 68 fenêtre et porte-fenêtre bois 68 (Autriche, Allemagne)
VI 68/12mm feuillure Euro
Renvoi d’eau Spree, battant et cadre avec doubles tenons identiques. Liste de pare-close avec feuillure à silicone. Partie médiane
avec joints d’étanchéité doubles et couvre-joint intégré aux montants, baguette à verre avec battue de recouvrement. Modèle
convenable pour de petites séries.
VI 68 /12mm porte de maison
Porte de maison en complément à la construction de la fenêtre
VI 68 ci-contre. Partie médiane avec couvre-joint posé sur les
montants. Baguettes à verre avec battue de recouvrement.
230
La plate-forme de fenêtres, 4 systèmes – un outil (Europe)
VI 68/12mm feuillure Euro P10
Renvoi d’eau MEKO, battant avec 2 1/2 tenons. Baguettes à verre
avec feuillure de recouvrement. Liste de pare-close avec feuillure
à silicone. Partie médiane avec couvre-joint posé sur les montants.
Fenêtres bois-métal léger 68 /12 feuillure Euro, Profils de
recouvrement sur les ouvrants P 20
Cadre et battants de 68 mm, renvoi d'eau MEKO avec accouplement Flexo, battants avec protection Alu, largeur de vitrage varible, vitrage à sec inérieur et extérieur. Tenons du cadre identiques
en haut et en bas. Clips à ailettes pour un montage sans vis.
231
La plate-forme de fenêtres, 4 systèmes – un outil (Europe)
Fenêtre bois-métal léger 68/12 feuillure Euro, revêtement
sur le cadre et battant P 25
Battant et cadre 68 mm, renvoi d’eau MEKO avec accouplement
Flexo. Battant et cadre avec revêtement en aluminium. Verre
variable, vitrage à sec à l’intérieur et l’extérieur. Tenons de cadre
en haut en en bas identiques. Clips à ailettes pour un montage
sans vis.
Bois-métal classique, feuillure Euro P 30
Battant 68 mm, cadre 58mm, verre variable, vitrage à sec à
l’intérieur et l’extérieur, revêtement en biais affleuré ou à arêtes
vives possible. Clips à ailettes pour un montage sans vis.
232
Bois-métal et porte coulissante (Europe)
Bois-métal système Gutmann / BUG / Uniform /Alto Nova /
Benaco et autre
Battant 68 mm, cadre 68 mm, verre variable, vitrage à sec à
l’intérieur et l’extérieur.
VI porte coulissante système GU
Battant coulissant 68 mm avec seuil isolant.
233
Norme Ghost 12 /25 (Europe de l’ouest / Russie)
VI 78 /12 mm feuillure Euro
Renvoi d’eau Spree, battant et cadre avec doubles tenons identiques. Intérieur et extérieur avec feuillure à silicone. Partie
médiane avec joints d’étanchéité doubles et couvre-joint intégré
aux montants, baguettes à verre avec feuillure de recouvrement.
Modèle convenable pour de petites séries.
VI 88 /12 mm feuillure Euro
Renvoi d’eau Spree, battant et cadre avec doubles tenons identiques. Intérieur et extérieur avec feuillure à silicone. Partie
médiane avec joints d’étanchéité doubles et couvre-joint intégré
aux montants, baguettes à verre avec feuillure de recouvrement.
Modèle convenable pour de petites séries.
234
Norme TOP (Belgique, Italie)
VI 68 sans renvoi d’eau en aluminium
Rainure Euro 12 mm, profil de cadre identique sur tout le pourtour, aussi possible avec renvoi d’eau en aluminium. Cadre avec
doubles tenons, battant avec 2 1/2 tenons.
VI 72 sans renvoi d’eau en aluminium
Feuillure Euro 12 mm, profil de cadre identique sur tout le pourtour, aussi possible avec renvoi d’eau en aluminium. Cadre et
battant avec double tenons.
235
Norme UK (United Kingdom, Ireland)
Système PN Combi 500
Cadre 80 mm et battant 58 mm. Egalement disponible pour
système PN Uni.
Fenêtre coulissante (vers le haut)
Battant 58 mm pour vitrage isolant avec traverse intermédiaire
en une partie. Des battants plus étroits sont également
disponibles pour des fenêtres de rénovation traditionelles.
236
Norme UK (United Kingdom, Ireland)
Fenêtre à haut rendement téstée contre les tempêtes
Cadre 86 mm, battant 67 mm. Egalement disponible avec cadre
68 mm et battant 57 mm
Fenêtre à haut rendement traditionnelle
Cadre 86 mm, battant 67 mm. D’autres systèmes de battants
et de cadres pour fenêtres de rénovation traditionnelles sont
également disponibles.
237
Norme Scan (Scandinavie)
Fenêtre à vantaux ouverture vers l’intérieur
Cadre 105 mm, battant 32 / 55 mm.
Fenêtre VI ouverture vers l’intérieur
Cadre 92 mm, battant 76 mm, joint caoutchouc dans le battant.
238
Norme Scan (Scandinavie)
Fenêtre VI ouverture vers l’extérieur
Cadre 92 mm, battant 68 mm, joint caoutchouc dans le cadre.
Fenêtre à vantaux ouverture vers l’extérieur
Cadre 94 mm, battant 32 /35 mm, joint caoutchouc dans le
battant.
239
OERTLI-FITEX (France)
VI 58 (68) 12 mm feuillure Euro
Renvoi d’eau en aluminium. Cadre et battant avec doubles
tenons.
VI 58 (68) 12 mm feuillure Euro
Profil intérieur du cadre identique sur tout le pourtour, renvoi
d’eau en bois sur traverse basse.
240
Norme hollandaise (Pays-Bas)
VI 114 /56 fenêtre à bascule
Battant s’ouvrant vers l’extérieur, joint caoutchouc dans le
battant.
VI 114 / 56 fenêtre à bascule
Battant s’ouvrant vers l’intérieur, joint caoutchouc dans le
battant.
241
Norme australienne (Australie)
VI 143 /40 fenêtre à bascule Awning / Casement
Cadre 143 mm, battant 40 mm, joint caoutchouc dans le cadre.
Système Double Hung
Cadre 143 mm, battant 35 mm.
242
Concept d’usinage
Outils-splitting
L’éclatement – une dissolution partielle des
jeux d’outils – permet d’obtenir à ce jour
une diversité inégalée dans la production
de fenêtres. L’usinage du profil est réparti
sur plusieurs arbres de la machine. Avec
une réduction simultanée de la manutention des outils, il est possible d’accroître
considérablement le nombre de fenêtres
produites. Il en résulte plus de flexibilité
est une plus haute rentabilité.
Exemple de splitting:
Enfourchement sur 2 arbres disposés l'un
derrière l'autre. La cote A est variable.
Diverses épaisseurs de bois sont réalisables
sans changement d’outil.
Arbre 1: usinage de la partie inférieure du
profil
La mise en œuvre de la technologie splitting permet entre autre:
• Epaisseur de bois variable pour
cadre et battant
• Epaisseur variable du verre
• Epaisseur de pare-closes variable
• Différents profils de pare-closes
• Au choix, avec joints apparents ou
invisibles
• Jeu de 4 ou 12 mm au cadre dormant
Arbre 2: usinage de la partie supérieure du
profil
Hauteur verticale: Bois 64 = 309 mm
Bois 69 = 314 mm
Bois 74 = 319 mm
243
Procédé de fabrication de fenêtre
cintrée sur installation CNC
Une installation CNC ne peut être économiquement rentable qu’avec un choix
d’outils correct. La maison OERTLI a développé plusieurs concepts d’outils qui,
selon les critères d’usinage, sont mis en
pratique. Un investissement dans de nou-
veaux outils mène à une étroite et longue
collaboration entre le constructeur de
fenêtres et le fabricant d’outils. Avec une
communication ouverte et une description
compréhensible du volume de prestations,
OERTLI pose les bases pour une relation à
long terme.
Assemblage des ségments
avec profil Softline
Situation de serrage de l’arc
1. Mise à format
2. Assemblage Softline
3. Assemblage Softline contre-profil
4. Cadre intérieur
5. Cadre extérieur
Fabrication du cadre
244
Fabrication du battant
1. Mise à format
2. Ebauche du battant intérieur
3. Fraisage des arrondis
Changeur d’outils avec
outils OERTLI
4. Séparation de la baguette à verre
6. Assemblage Softline contre-profil
7. Finition du battant intérieur
8. Fraisage du battant extérieur
9. Fraisage de la rainure de crémone
245
Procédé de fabrication avec appareil
de fraisage pour cintre
Fabrication d’arc plein cintre, en anse de
panier et cintre aigu avec l’aide d’une règle
linéaire rotative et d’une défonceuse portative. Pas de perte de temps pour fabrication de gabarits. Les surfaces d’appuis
comme référence pour les bagues d’appui et la séparation de la baguette à verre,
sont executées aux dimensions prescrites
avec l’appareil de fraisage pour cintre.
Pour une fabrication rationnelle de cintre,
nous livrons des outils pour avance manuelle. Tous les outils sont adaptés en diamètre, montés sur boîte de serrage avec
bague d’appui correspondantes à notre
appareil de fraisage pour cintre.
Assemblage des ségments avec
profil Softline
Appareil de fraisage pour cintre
2. Fraisage du contour d’arc,
découper grossièrement avec
une scie à ruban
3. Fraisage du cadre intérieur
Fabrication du cadre
4. Fraisage du cadre extérieur
246
Fabrication du battant
2. Fraisage du contour d’arc,
découper grossièrement avec une
scie à ruban
3. Ebauche du battant intérieur
4. Profilage de la baguette à verre
5. Fraisage des arrondis
6. Séparation de la baguette à verre
7. Fraisage du battant extérieur
8. Fraisage de la rainure de crémone
247
Appareil de fraisage Kuper pour cintre
Autres produits et accessoirs sur
demande.
Par exemple:
•
•
•
•
•
Dispositif pour arc en anse de panier
Glissière de guidage 3 m ou 6 m
Tête revolver
Galet de gabarit
Support de crayon pour
traçage de rayon
• Gabarit de palpage pour déterminer
la forme de l’arc
• Kit de construction pour table
de fabrication d’arc plein cintre
Détail tête revolver
Detail Revolverkopf
Appareil de fraisage pour cintre type
BFG
Avec défonceuse portative montée, 220
Volts, 2000 Watts, 10 000 –18 000 t/min,
réglage en continu, pince de serrage
8 mm, raccord d’aspiration et règle linéaire
1.5 m, échelle de mesure et centre de rotation pour rayon jusqu’à 1.4 m.
Règle linéaire changeable pour rayon jusqu’à 6.0 m. Fabrication sans problème de
tous arcs plein cintre et cintre aigu.
248
Fraises pour aboutage à couteaux profilés, profil
10x6.5
Utilisation: Pour l'usinage d'assemblages à queues coniques pour fenêtres cintrées en
bois massif l Tennoneuses avec/sans scie de mise à longueur, toupies et moulurières
Exécution: Couteaux profilés en métal dur l Profilées d'un côté, parallèles à l'axe l Profil
non-autoserrant l Corps d'outil en aluminium l MAN (avance manuelle)
Art. Nr.
97236
D
320
B
90
HD
54-78
d
65
Z
2
n
2'600-4'500
Pièces de rechange
Art.Nr.
193841
193842
950379
950391
851341
Couteaux profilés, B=80 Typ=10x6.5 Qual=HW
Couteaux profilés, B=80 Typ=10x6.5 Qual=HW
Elément de serrage
Contre-fers de serrage, L=80
Vis sans tête, M=6 L=18 Typ=Torx 15
Jeu d'outils avec couteaux réversibles et scie
circulaire pour séparation de pare-closes
Utilisation: Pour découper les parecloses l Moulurières
Exécution: Couteaux réversibles en métal dur l A mises rapportées en métal dur l 2
tranchants, parallèles à l'axe l Corps d'outil en acier l MEC (avance mécanique)
Jeu de fraises, deux parties
Art. Nr.
209051
D
180
B
13
b
13
d
40
Z
2/24
n max.
9'000
b
2.0
d
55
Z
24
n max.
9'000
Scies circulaires pour jeu d'outils
Art. Nr.
209053
D
180
B
3.2
Pièces de rechange
Art.Nr.
216631
851074
Couteaux réversibles OERTLI, R=1.0 Qual=HW
Vis, M=4 D=6.5 L=10 Typ=Torx 20
249
Fraises pour ferrements avec couteaux profilés
Utilisation: Pour le fraisage de rainures pour fermetures Treplane et Tribloc l Pour toupies
Exécution: Couteaux profilés en métal dur l Profilées d'un côté, parallèles à l'axe l Les 2
couteaux profilés sont utilisables dans le même corps d'outil l Corps d'outil en acier l
MAN (avance manuelle)
Type Treplane / Tribloc
Art. Nr.
230105
230103
230104
D
140
140
140
B
18.3/13.3
20.3/15.3
d
30
30
30
Z
2
2
2
n
5'900-10'100
5'900-10'100
5'900-10'100
Pos.
1
2
Index
1
2
3
n
4'500-8'000
Pos.
3
Index
4
Type Geze, Gretsch-Unitas, Roto, Maco, etc.
Art. Nr.
230106
D
200
B
d
16.3/12.3 65
Z
6 (2+2+2)
Pièces de rechange
Art.Nr.
131159
201860
201861
216001
950379
950384
950385
851017
851341
Index
Couteaux profilés, B=20 Typ=Geze, Gretsch-Unitas, Roto, Maco, etc. 4
Qual=HW
Couteaux profilés, B=25 Typ=Treplane Qual=HW
2
Couteaux profilés, B=25 Typ=Tribloc Qual=HW
3
Couteaux réversibles OERTLI, B=17.7 h=17.7 a=3.0 Qual=HW
4
Elément de serrage
1-4
4
1-3
Vis, M=5 D=10 L=11 Typ=Torx 20
4
1-4
250
Jeu d'outils à couteaux réversibles pour portes
coulissantes, six parties
Utilisation: Pour portes coulissantes HS-Portal 250/ECO l Pour toupies
Exécution: Couteaux réversibles et profilés en métal dur l Corps d'outil en acier l MAN
(avance manuelle)
Jeu d'outils, six parties
Art. Nr.
230080
D
180
HD
64
d
30
Z
2
Pos.
1-6
d
30
30
30
30
30
30
Z
6
6
6
2
8
2
Pos.
1
2
3
4
(2+2+2+2) 5
6
n
4'300-9'000
Index
1
n
5'000-10'700
4'300-9'000
5'000-10'700
5'000-10'500
5'000-9'200
5'900-12'200
Index
2
3
4
5
6
7
Fraises individuelles
Art. Nr.
230081
230082
230083
230084
230085
230086
D
151
180
151
154
175
133
B
14
22
14
25
14
29
(2+2+2)
(2+2+2)
(2+2+2)
Pièces de rechange
Art.Nr.
192941
216009
216013
216152
216728
217012
217020
217025
855457
855458
950379
950386
950902
950903
950908
950909
950912
851032
851038
851059
851074
851077
851098
851341
851347
Index
Couteaux profilés, B=30 Typ=R=4.0 Qual=HW
1, 7
Couteaux réversibles OERTLI, B=14.0 h=14.0 a=2.0 Qual=HW 1, 2, 4, 6
Couteaux réversibles OERTLI, B=16.0 h=16.0 a=3.0 Qual=HW 1, 3
Couteaux réversibles OERTLI, R=1.5 Typ=X ·1=15° ·2=15° T 1, 6
max=6.00 B=6.0 Qual=HW
Couteaux réversibles OERTLI, B=3.0 T max=8.0 Qual=HW
1, 6
Couteaux réversibles droits OERTLI, B=12 h=8 a=1.5
1, 4, 6
Qual=HW
1, 3
Qual=HW
1, 2, 5
Qual=HW
Couteaux à rainer OERTLI, B=3.0 T max=12 Qual=HW
1, 2
1, 4
Elément de serrage
1, 7
1, 7
Contre-fers de serrage, L=10.1 Typ=+10°
1, 2
Contre-fers de serrage, L=10.1 Typ=-10°
1, 4, 6
1, 3
1, 3
1, 5
1, 3
Vis, M=5 D=8 L=6.3 Typ=Torx 20
1, 2, 4, 6
1, 2, 4, 6
1, 6
1, 6
Vis, M=6 D=10.0 L=8 Typ=ISK 5
1, 2, 4
1, 7
1, 3, 5
251
Jeu d'outils à couteaux réversibles pour portes
coulissantes, quatre parties
Utilisation: Pour portes coulissantes Roto Patio Life l Pour toupies
Exécution: Couteaux réversibles et profilés en métal dur l Corps d'outil en acier l MAN
(avance manuelle)
Jeu d'outils, quatre parties
Art. Nr.
230090
D
180
HD
64
d
30
Z
2
Pos.
1-4
n
4'300-9'000
Index
1
d
30
30
30
30
Z
6 (2+2+2)
6 (2+2+2)
6 (2+2+2)
2
Pos.
1
2
3
4
n
5'000-10'700
4'300-9'000
5'000-10'700
5'800-10'100
Index
2
3
4
5
Fraises individuelles
Art. Nr.
230081
230082
230083
230069
D
151
180
151
160
B
14
22
14
19
Pièces de rechange
Art.Nr.
135766
216009
216013
217012
217020
217025
855457
855458
950379
950384
950902
950903
950908
950909
851032
851038
851059
851098
851341
851347
Index
Couteaux profilés, B=20 Typ=16.3/12.3 Qual=HW
1, 5
Couteaux réversibles OERTLI, B=14.0 h=14.0 a=2.0 Qual=HW 1, 2, 4
Couteaux réversibles OERTLI, B=16.0 h=16.0 a=3.0 Qual=HW 1, 3
1, 4
Qual=HW
1, 3
Qual=HW
2
Qual=HW
1, 2
1, 4
Elément de serrage
1, 5
1, 5
1, 2
1, 4
1, 3
1, 3
1, 3
Vis, M=5 D=8 L=6.3 Typ=Torx 20
1, 2, 4
1, 2, 4
Vis, M=6 D=10.0 L=8 Typ=ISK 5
1, 2, 4
1, 5
1, 3
252
Fraises à mises rapportées pour joints d'étanchéité
Utilisation: Pour le fraisage de rainures pour joints d'étanchéité avec chanfreinage
simultané sur fenêtres anti-bruit l Pour défonceuses portatives
Exécution: A mises rapportées en métal dur l Parallèle à l'axe l En 2 parties, fraise à
chanfreiner et scie à rainer l Corps d'outil en acier l MAN (avance manuelle)
Jeu d'outils pour joints d'étanchéité, deux parties
Art. Nr.
700405
D
36
D1
31.2
d2
20
B
3.0
B1
5.0
∙
30°
Z
n max. Index
4 (2+2) re. 27'000 1
Tiges interchangeables et accessoires
Art. Nr.
700406
d2
20
d1
8
Index
2
Pièces de rechange
Art.Nr.
700407
700408
700426
851109
Lames à rainer, D=36 B=3.0 Qual=HW
Fraises à chanfreiner, D=31.2 B=5.0 d=8
Roulements à billes, D=20 d=16
Vis, M=8 D=20 L=20.7 Typ=ISK 6
253
Index
1
1
2
2
Fraises à mises rapportées pour joints d'étanchéité
Utilisation: Pour le fraisage de rainures pour joints d'étanchéités dans la partie médiane l
Pour défonceuses portatives
Exécution: A mises rapportées en métal dur l Parallèle à l'axe l Corps d'outil en acier l
MAN (avance manuelle)
Jeu d'outils pour joints d'étanchéité, deux parties
Art. Nr.
700440
D
36
D1
26
d2
22
B
4.0
B1
3.5
d1
8
Z
2 re.
n max.
24'000
Appareils de montage inclinable pour outils
Utilisation: Pour une aide au montage des outils et au changement des couteaux
Exécution: Avec poignée de serrage rapide l Inclinable
Art. Nr.
676831
Typ
HSK-P
Pièces de rechange
Art.Nr.
206903
629330
629332
629337
629338
629339
640220
640257
640259
Arbres de serrage HSK-P, d=30+DKN A=26 L1=164 Typ=HSK-P n
max=12'000
Bagues de distance, d=30 B=1.00 D=55 NL=2/7.0/45
Douilles de réduction avec rebord, d=30 D=40 B=10 b=6 D1=60
254

uniforms plate

Transcription

Documents pareils

Fiche Entreprise

Ebaucher à pleine puissance !

CREATECH

fiche formation POEC usinage

Offre d`emploi Technicien Usinage

Faits et chiffres EMO HANNOVER 2011 L`univers

OPERATEUR REGLEUR SUR MACHINES

Nomenclature des phases - Lycée du Pays de Soule

Voir la fiche au format PDF
