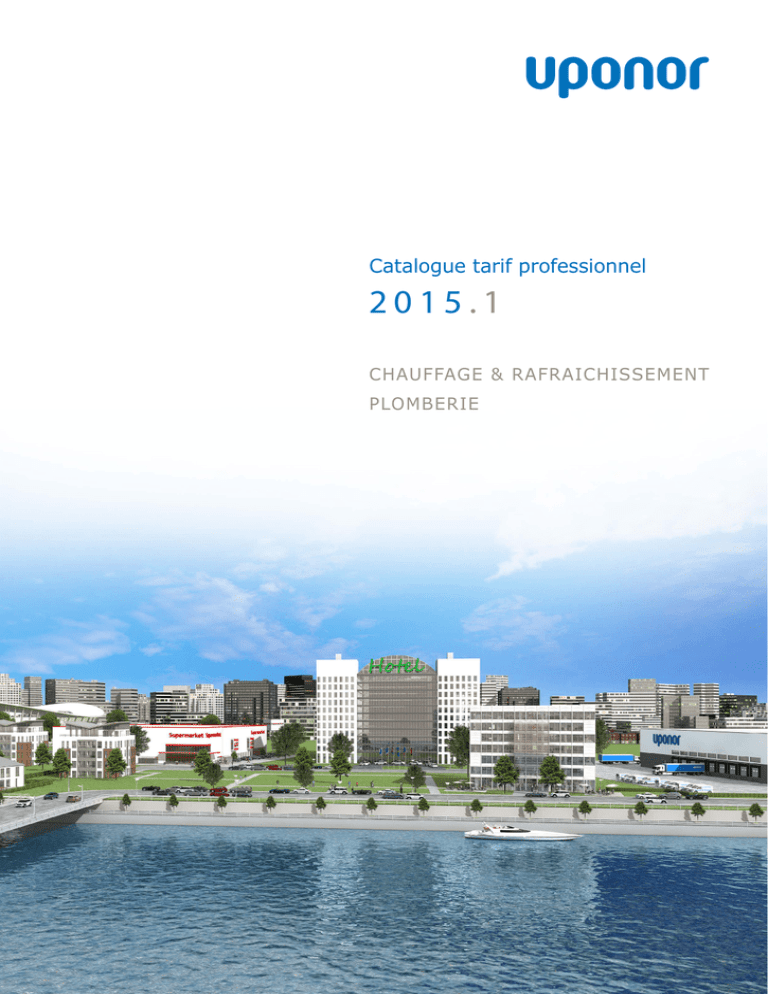

Catalogue tarif professionnel

Transcription

2015.1
CHAUFFAGE & RAFRAICHISSEMENT
PLOMBERIE
UN GROUPE
DE DIMENSION
INTERNATIONALE
UPONOR, industriel d’envergure internationale,
développe des solutions pour la plomberie, le
chauffage et le rafraîchissement invisible.
L’ensemble de ses systèmes innovants
sont destinés au marché de la construction
résidentielle et commerciale. Ceux-ci confèrent à
l’entreprise un rang de leader en Europe.
Tout en respectant l’environnement, UPONOR
met son expérience et son professionnalisme au
service de la qualité et du confort de tous.
UPONOR FRANCE
LA FILIALE FRANCE A ÉTÉ CRÉÉE EN 1989, BASÉE
À SAINT-QUENTIN-FALLAVIER (38)
SUR L’UNE DES PLUS GRANDES
PLATES-FORMES LOGISTIQUES EUROPÉENNES.
NOS MÉTIERS
Uponor emploie 3 200 salariés à travers
le monde qui travaillent en étroite collaboration
avec des professionnels du Bâtiment
(architectes,
ingénieurs,
promoteurs,
constructeurs,
prescripteurs,
distributeurs,
installateurs) et de l’Industrie.
NOS VALEURS
SOLUTIONS POUR LA PLOMBERIE
ET L’INDUSTRIE
• Systèmes Multicouche.
• Systèmes Quick & Easy.
Pionnier dans le domaine des solutions pour les
constructions neuves ou la rénovation, UPONOR
est reconnu dans le monde entier comme une
référence de confiance.
SOLUTIONS DE CHAUFFAGE
ET RAFRAÎCHISSEMENT
• Système de plancher chauffant et
rafraîchissant.
• Système Minitec pour la rénovation.
• Système de plafonds réversibles
basse consommation.
• Système de plancher chauffant
et rafraîchissant industriel.
• Système de Dalle active Contec.
• Système de canalisation pré-isolée Ecoflex.
La fabrication des produits
et des systèmes commence
par la sélection des
matières premières de
haute qualité réalisée par
une main-d’œuvre qualifiée
utilisant des outils et des
technologies avancés. Ainsi, UPONOR livre à ses
clients des produits fiables dans le temps.
Ses gammes sont développées pour garantir
la sécurité, la durabilité, et surtout pour
avoir l’impact le plus faible possible sur
l’environnement.
SAVOIR-FAIRE
EXPERTISE
CONSEIL
ENGAGEMENT
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
- Tous droitsréservés
de reproduction réservés
3
PRÉSENCE
COMMERCIALE
4 RESPONSABLES RÉGIONAUX
12 COMMERCIAUX
4 CHARGÉS DE PROJETS
ASSISTANCE COMMERCIALE
Un service dédié à la satisfaction client.
Ouverture de 8h30 à 12h00 et de 13h10 à 17h00
du lundi au jeudi et le vendredi de 8h30 à 12h00
et de 13h10 à 15h20.
LA PRESCRIPTION,
MOTEUR DU DÉVELOPPEMENT
Quatre chargés de projets couvrent le territoire
national pour prescrire l’ensemble des solutions
produits.
Objectif : faire connaître les solutions et
développer le savoir-faire dans les domaines
d’expertise d’UPONOR.
LOGISTIQUE
UN BUREAU D’ÉTUDES
AU SERVICE DE SES CLIENTS
Le Bureau d’études accompagne les clients
tout au long de leur projet avec une assistance
technique, la réalisation des études et des
plans de calepinage pour la mise en œuvre de
solutions.
CHARTE QUALITÉ
Une plate-forme organisée sur près de 7 000 m2.
Nous disposons de cinq quais de déchargement
et de 1 240 références en stock.
Nous vous garantissons une livraison en 48 - 96 h.
UPONOR a comme objectif premier la
satisfaction de ses clients et garantit :
• la disponibilité de ses produits,
• une
assistance
téléphonique
efficace
et des visites réalisées avec ses équipes terrain,
• le développement de la notoriété de ses
solutions novatrices avec des actions de
prescription auprès des architectes, bureaux
d’études, installateurs...
L'ensemble des systèmes UPONOR sont garantis
10 ans.
4
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015- -Tous
Tousdroits
droitsde
dereproduction
reproductionréservés
réservés
SYSTÈME DE TUBE MULLTICOUCHE
UN ACCOMPAGNEMENT
PAR TYPE DE PROJET
■ Maison individuelle
■ Bâtiment résidentiel
■ Bâtiment tertiaire
■ Bâtiment industriel
■ Hôtel
■ Bâtiment agricole
■ Installation sportive
UPONOR
VOUS GARANTIE UN ACCOMPAGNEMENT
COMPLET DANS LA RÉALISATION DE VOTRE
PROJET.
MAISON INDIVIDUELLE
Raccordement des radiateurs
• Système Multicouche
• Système Quick & Easy
• Système RTM
Système de réseau Ecoflex
• Réseau de rafraîchissement
• Alimentation en eau potable (froide)
• Alimentation en eau potable (chaude)
• Réseau de chauffage
Installation d’eau potable
• Système RTM
Chauffage et rafraîchissement de surface
• Installation au sol
• Régulation de la température de départ
• Régulation de la température ambiante
• Systèmes de distribution
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
5
BÂTIMENT RÉSIDENTIEL
• Système RTM
• Système RTM
Collecteurs et colonnes montantes
• Système modulaire à sertir
BÂTIMENT TERTIAIRE
• Système RTM
• Installation au plafond
• Dalle Active
• Système RTM
6
Tarif public 2015
2014 valable jusqu’au 31 décembre 2015
2014 - Tous droits de reproduction réservés
BÂTIMENT INDUSTRIEL
Collecteurs et colonnes
montantes
• Système modulaire
à sertir
• Système de sertissage
• Système RTM
• Système de sertissage
• Système RTM
HÔTEL
• Système RTM
Collecteurs et colonnes
montantes
• Système modulaire
à sertir
• Système RTM
• Installation au plafond
• Dalle Active
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
7
BÂTIMENT AGRICOLE
• Système RTM
Chauffage technique
• Chauffage de digesteur
• Système RTM
• Approvisionnement en chaleur
INSTALLATION SPORTIVE
• Système RTM
• Système RTM
8
• Approvisionnement en chaleur
Tarif public2015
2014valable
valablejusqu’au
jusqu’au31
31décembre
décembre2015
2014--Tous
Tousdroits
droitsde
dereproduction
réservés
SOLUTIONS
POUR LA PLOMBERIE
ET L’INDUSTRIE
SYSTÈME MULTICOUCHE
10
SYSTÈME QUICK AND EASY
35
SOLUTIONS
DE CHAUFFAGE
ET DE RAFRAICHISSEMENT
ET DE RAFRAICHISSEMENT
HABITAT INDIVIDUEL ET COLLECTIF
BÂTIMENT COMMERCIAL ET INDUSTRIEL
SYSTÈME DE CANALISATION
PRÉ-ISOLÉE UPONOR ECOFLEX
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
49
72
9
SYSTÈME
MULTICOUCHE
10
Système Multicouche - 4 gammes de
raccords
11
Tube Multicouche
12
Choisir le bon raccord
14
Raccords à sertir Multicouche
15
Système de raccordement RTM
20
Raccords Multicouche Riser
23
Raccords Multicouche PPSU
26
Accessoires de chauffage
28
Accessoires complémentaires
29
Outillage système de tube Multicouche
30
Tarif public2015
2014valable
valablejusqu’au
jusqu’au31
31décembre
décembre2015
2014- -Tous
Tousdroits
droitsde
dereproduction
réservés
SYSTÈME MULTICOUCHE
4 GAMMES DE RACCORDS
LE RACCORD À SERTIR
LE RACCORD RISER
5 GÉNÉRATION
POUR COLONNES D’ALIMENTATION
ET CONDUITES DE DISTRIBUTION
E
• L e témoin visuel de sertissage : la bague
tombe lorsque le sertissage est réalisé.
• Le témoin de diamètre (une couleur pour
chaque diamètre de 16 à 110 mm).
• Ré-orientable après sertissage.
• Douille profilée permettant le bon
positionnement
de
la
mâchoire,
donc un sertissage réussi assuré.
• Double sécurité de sertissage.
• Sertissage intégral sur toute la longueur
de la douille et non en 2 ou 3 points.
LE RACCORD RTM
LA GARANTIE D’UN RACCORDEMENT
PARFAIT ET DURABLE
• Rapide : sans outillage.
• Robuste : pression instantanée de plus de 2
tonnes lors du raccordement.
• Ré-orientable après sertissage.
• Pression constante de la bague à 360° sur
le tube.
• Astucieux : raccordement idéal en situation
d’urgence et dans les endroits difficiles
d’accès.
• Sécurisé : témoin visuel et click sonore lors
de la connexion.
• Raccord en laiton, douille en acier
inoxydable.
• 2 joints toriques pour plus de sécurité.
• Système modulaire d’assemblage.
• 30 pièces pour une possibilité de
combinaison de plus de 300 raccords.
• Gain de temps de 75 %.
LE RACCORD PPSU
• Douille de sertissage en inox.
• Gamme plus fiable que les raccords en PSU
simple (polysulphone).
• Sertissage du diamètre 16 au diamètre 50
mm.
Catalogue
Tarif publictarif
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits2015
de reproduction
11
Système de tube Multicouche • Tube Multicouche
TUBE MULTICOUCHE
DESCRIPTION
Âme aluminium soudée dans le sens longitudinal,
recouvert à l’intérieur comme à l’extérieur d’une couche
de polyéthylène liée à l’aluminium par un adhésif spécial.
PRINCIPAUX AVANTAGES
■ Souplesse sur les petits diamètres.
■
Rigidité sur les barres grâce à une épaisseur
d'aluminium plus importante.
■ 100 % BAO.
■ Largeur de gamme.
PE-RT
Adhésif
Âme aluminium soudée à froid
Composition d’un tube
multicouche Uponor
d’un diamètre extérieur
de 16 à 110 mm.
Adhésif
PE-RT (couleur RAL 9010 sanitaire)
GAMME
■ La seule gamme du marché allant du diamètre 16 au
diamètre 110 mm à sertir.
■ Tube en couronne du diamètre 16 au diamètre 32 mm.
■ Tube en barre du diamètre 16 au diamètre 110 mm.
2 longueurs sont disponibles (5 m et 3 m pour les
colonnes montantes).
■ Tube pré-isolé du diamètre 16 au diamètre 32 mm.
■ Tube pré-gainé, rouge ou bleu, en 16 et 20 mm.
Tube
Multicouche
en couronne
Codes
Dimensions
Cond. / m
Cond. / palette
1013371
1013378
1013380
1013388
1013398
1013401
16 x 2
16 x 2
16 x 2
20 x 2,25
25 x 2,50
32 x 3
200
100
500
100
50
50
2600
1300
700
500
Tube
Multicouche
en barre
Prix H.T. € / m
1,56
1,69
1,63
2,79
4,65
6,66
Fourreau vide
pour barre de 5 m
Codes
1009399
Dimension
5m
Cond.
1
Nombre
Longueur
12
Codes
Dimensions
Cond. / m
Cond. / palette
1013505
1013507
1013442
1013444
1013446
1013449
1013451
1013453
1013455
1013457
16 x 2
20 x 2,25
25 x 2,50
32 x 3
40 x 4
50 x 4,50
63 x 6
75 x 7,50
90 x 8,50
110 x 10
125
85
50
30
20
20
15
5
5
5
6375
4335
2550
1530
1020
660
420
-
Prix H.T. € / m
16 20 25 32 40 50 63 75 90 110
25 17 10 6 4 4 3 1 1 1
125 85 50 30 20 20 15 5 5 5
Prix H.T. € / m
3,00
3,83
5,24
8,53
11,90
18,50
28,50
46,04
67,12
87,27
arres de 3 m.
B
Dimension idéale entre 2 étages, facilite
les chantiers de colonne montante.
44,44
Nombre de barres pouvant être contenues dans un
fourreau selon le diamètre du tube.
Diamètre
arres de 5 m, livrées dans un fourreau de protection en
B
plastique.
Codes
Dimensions
Cond. / m
Cond. / palette
1013443
1013445
1013448
1021980
1021981
25 x 2,50
32 x 3
40 x 4
50 x 4,50
63 x 6
30
18
12
12
9
-
Prix H.T. € / m
5,23
8,96
12,50
18,50
28,50
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015--Tous
Tousdroits
droitsde
dereproduction
réservés
Tube
Multicouche
pré-gainé
Tube
Multicouche
pré-isolé
en couronne
Le tube Multicouche pré-isolé est recouvert d’un isolant
Existe en rouge et en bleu.
Codes
1013679
1013681
1013675
1013677
Dimensions
Cond.
16 x 2 rouge
20 x 2,25 rouge
16 x 2 bleu
20 x 2,25 bleu
75
75
75
75
en mousse de polyéthylène de 6 à 26 mm d’épaisseur.
Isolant carré pour le diamètre 26 mm afin de faciliter le
passage en gaine.
Prix H.T. € / m
2,66
4,16
2,66
4,16
Codes
Épaisseur
isolant
Dimensions
Cond.
9
9
9
13
13
13
26
26
6
16 x 2
20 x 2,25
25 x 2,50
16 x 2
20 x 2,25
25 x 2,50
16 x 2
20 x 2,25
32 x 3
75
75
50
75
75
50
25
25
50
1013625
1013626
1013627
1013628
1013629
1013630
1048886
1048887
1013586
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
Prix H.T. € / m
4,05
5,19
6,91
4,66
6,33
7,90
8,31
9,55
9,22
13
Système de tube Multicouche • Tube Multicouche
RACCORDS
POUR TUBE MULTICOUCHE
CHOISISSEZ
LE BON RACCORD
Dimensions
du tube
Raccord à sertir
Raccord RTM
avec fonction
de sertissage intégrée
Système RISER
de raccords modulaire
pour colonnes montantes
et distribution
Raccord composite
à sertir en PPSU
Raccord à compression
fileté
Voir page 15
Voir page 20
Voir page 23
Voir page 26
Voir page 29
16 x 2
■
■
■
■
■
20 x 2,25
■
■
■
■
■
25 x 2,50
■
■
■
■
■
32 x 3
■
■
■
40 x 4
■
■
■
50 x 4,50
■
■
■
63 x 6
■
75 x 7,50
■
90 x 8,50
■
110 x 10
■
14
14
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015--Tous
Tousdroits
droitsde
dereproduction
réservés
Système de tube Multicouche • Raccords Multicouche
RACCORDS À SERTIR
MULTICOUCHE
DESCRIPTION
■
amme de raccords pour toutes les installations
G
multicouches.
■ Raccord en laiton, douille en aluminium
pour les diamètres de 16 à 32 mm et en acier
inoxydable pour les diamètres 40 et 50 mm.
■ 2 joints toriques pour plus de sécurité.
■ Lumière d’inspection intégrée pour vérifier
le bon positionnement du tube.
■ Sertissage sur toute la douille grâce à une douille
profilée.
■ Raccord ré-orientable après sertissage
jusqu’à la mise en eau.
■ Fuite dès 100 g/cm2 (0,1 bar) de pression
en l'absence de sertissage.
■ Butée-guide pour l’installation de la mâchoire.
■ Pour la gamme du 16 au 50 :
- un code couleur pour chaque diamètre :
un repérage visuel facilité,
-u
ne bague qui tombe après sertissage
pour un témoin visuel de sertissage :
plus de sécurité .
■ Calorifugeage facilité du diamètre 16 au diamètre 32.
■ Installation finale plus esthétique.
16
20
25
32
40
Mâchoire
avec code couleur
pour un repérage facile
GAMME
■ Gamme du 16 au 50 avec bague de couleur à
sertir.
■ Tés, manchons, coudes, taraudés ou filetés.
■ Traversées de cloison.
■ Appliques murales.
■ Kit Robifix.
■ Accessoires de chauffage.
50
LA PREMIÈRE GÉNÉRATION DE RACCORDS
AVEC UN CODE COULEUR
Avant
Catalogue
Tarif publictarif
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
Après
15
Raccord
à sertir
filetage mâle
Codes
Dimensions
1064139
1064138
1064141
1064142
1064140
1064144
1064143
1064146
1064145
1064147
1064148
16 x 3/8’’
16 x ½’’
20 x ½’’
20 x ¾’’
20 x 1’’
25 x ¾’’
25 x 1’’
32 x 1’’
32 x 1,¼’’
40 x 1,¼’’
50 x 1,½’’
Cond. / pièce
10
10
10
10
10
5
5
5
5
5
3
Cond. / carton
Raccord
à sertir
taraudage femelle
Prix H.T. € / u
80
80
80
80
80
40
40
40
40
5
3
4,21
3,38
4,81
5,49
9,52
7,92
11,14
12,52
21,39
23,75
34,25
Codes
Dimensions
1064127
1064129
1064130
1064128
1064132
1064131
1064134
1064133
1064136
1064135
1064137
16 x ½’’
20 x ½’’
20 x ¾’’
20 x 1’’
25 x ¾’’
25 x 1’’
32 x 1’’
32 x 1,¼’’
40 x 1,¼’’
40 x 1,½’’
50 x 1,½’’
Coude
à sertir 90°
filetage mâle
Codes
Dimensions
1064191
1064192
1064193
1064195
1064194
1064196
1064197
16 x ½’’
20 x ½’’
20 x ¾’’
25 x ¾’’
25 x 1’’
32 x 1’’
40 x 1,¼’’
Cond. / pièce
10
10
10
5
5
5
5
Cond. / carton
5,66
7,65
8,39
11,58
17,47
16,06
37,64
Codes
Dimensions
1064183
1064184
1064185
1064187
1064186
1064188
1064189
1064190
16 x ½’’
20 x ½’’
20 x ¾’’
25 x ¾’’
25 x 1’’
32 x 1’’
40 x 1,½’’
50 x 1,½’’
Coude
à sertir 90°
Codes
1064177
1064178
1064179
1064180
1064181
1064182
Dimensions
16 x 16
20 x 20
25 x 25
32 x 32
40 x 40
50 x 50
Cond. / pièce
10
10
5
5
5
3
Cond. / carton
5,43
7,49
12,75
17,55
29,42
38,03
Coude
à sertir 45°
Codes
1064173
1064174
1064175
1064176
16
Dimensions
25 x 25
32 x 32
40 x 40
50 x 50
Cond. / pièce
5
5
5
3
Cond. / carton
20
20
5
3
80
80
80
80
40
40
40
20
5
5
3
Prix H.T. € / u
4,35
6,07
8,13
12,31
9,38
13,24
14,54
20,67
23,35
27,94
33,32
Cond. / pièce
10
10
10
5
5
5
5
3
Cond. / carton
80
80
40
20
20
20
5
3
Prix H.T. € / u
5,78
7,72
9,10
9,71
16,22
17,64
29,28
40,42
Raccord
à sertir écrou libre
femelle
Prix H.T. € / u
80
80
40
20
5
3
10
10
10
10
5
5
5
5
5
5
3
Cond. / carton
Coude
à sertir 90°
taraudage femelle
Prix H.T. € / u
80
80
80
40
40
20
5
Cond. / pièce
Codes
Dimensions
1064165
1064163
1064164
1064166
1064167
1064169
1064168
1064160
1064170
1064161
1064171
1064162
1064172
16 x 3/8’’
16 x ½’’
16 x ¾’’
20 x ½’’
20 x ¾’’
25 x ¾’’
25 x 1’’
32 x 1’’
32 x 1,¼’’
40 x 1,¼’’
40 x 1,½’’
50 x 1,½’’
50 x 2’’
Cond. / pièce
10
10
10
10
10
5
5
5
5
5
5
3
3
Cond. / carton
80
80
80
80
80
40
40
40
40
5
5
3
3
Prix H.T. € / u
6,36
5,95
8,05
7,36
7,46
14,25
14,69
18,98
18,98
36,24
38,68
48,57
52,00
Prix H.T. € / u
14,65
21,35
35,12
43,26
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015--Tous
Tousdroits
droitsde
dereproduction
réservés
Coude à sertir
écrou libre
Codes
1064198
1064199
1064200
1064201
Dimensions
Cond. / pièce
Cond. / carton
16 x 3/8’’
16 x ½’’
20 x ½’’
25 x ¾’’
10
10
10
10
80
80
80
40
Té à sertir
filetage mâle
Prix H.T. € / u
9,20
7,37
8,85
15,16
Codes
Dimensions
Cond. / pièce
Cond. / carton
1064234
1064235
1064236
16 x ½’’ x 16
25 x ¾’’ x 25
32 x ¾’’ x 32
10
5
5
40
20
20
Té à sertir
taraudage femelle
Codes
1064225
1064226
1064227
1064228
1064229
1064230
1064231
1064232
1064233
Dimensions
Cond. / pièce
Cond. / carton
16 x ½’’ x 16
20 x ½’’ x 20
20 x ¾’’ x 20
25 x ½’’ x 25
25 x ¾’’ x 25
32 x ½’’ x 32
32 x ¾’’ x 32
40 x ¾’’ x 40
50 x 1’’ x 50
10
10
10
5
5
5
5
5
3
40
40
40
20
20
20
20
5
3
Prix H.T. € / u
9,07
12,51
13,59
16,20
18,33
26,69
26,98
32,95
50,35
Té à sertir
égal
Codes
1064214
1064215
1064216
1064217
1064219
1064224
Dimensions
16 x 16 x 16
20 x 20 x 20
25 x 25 x 25
32 x 32 x 32
40 x 40 x 40
50 x 50 x 50
Cond. / pièce
Cond. / carton
10
10
5
5
5
3
80
40
20
20
5
3
Prix H.T. € / u
7,43
10,07
16,68
23,99
41,81
61,66
Prix H.T. € / u
8,43
16,61
22,89
Té à sertir
réduit
Codes
Dimensions
Cond. / pièce
Cond. / carton
1064237
1064238
1064239
1064240
1064241
1064242
1064243
1064244
1064245
1064246
1064247
1064248
1064249
1064250
1064251
1064252
1064253
1064254
1064255
1064256
1064257
1064258
1064218
1064220
1064221
1064222
1064223
16 x 20 x 16
10
10
10
10
10
10
5
5
5
5
5
5
5
5
5
5
5
3
5
5
5
5
5
3
3
3
3
80
40
40
40
40
40
40
40
20
40
40
20
20
20
20
20
20
3
5
5
5
5
5
3
3
3
3
20 x 16 x 16
20 x 16 x 20
20 x 20 x 16
20 x 25 x 16
20 x 25 x 20
25 x 16 x 16
25 x 16 x 20
25 x 16 x 25
25 x 20 x 16
25 x 20 x 20
25 x 20 x 25
25 x 32 x 25
32 x 16 x 32
32 x 20 x 32
32 x 25 x 25
32 x 25 x 32
32 x 50 x 32
40 x 20 x 40
40 x 25 x 32
40 x 25 x 40
40 x 32 x 32
40 x 32 x 40
50 x 25 x 40
50 x 25 x 50
50 x 32 x 50
50 x 40 x 50
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
Prix H.T. € / u
9,23
9,25
9,47
10,63
16,86
16,07
13,02
15,00
13,75
15,73
14,10
16,21
22,58
21,18
22,22
23,53
24,25
54,55
34,11
34,87
32,84
31,80
32,52
50,42
44,21
47,23
60,81
17
Système de tubes Multicouche • Raccords Multicouche
Adaptateur
pour tube cuivre
à sertir
Codes
Dimensions
Cond. / pièce
1064116
1064117
1064118
1064119
1064120
16 x 15 Cu
20 x 18 Cu
20 x 22 Cu
25 x 22 Cu
32 x 28 Cu
10
10
10
5
5
Manchon
à sertir égal
Prix H.T. € / u
7,81
9,85
10,55
13,68
17,24
Codes
1064121
1064122
1064123
1064124
1064125
1064126
Dimensions
Cond. / pièce
Cond. / carton
16 x 16
20 x 20
25 x 25
32 x 32
40 x 40
50 x 50
10
10
5
5
5
3
80
80
40
40
5
3
Manchon
à sertir réduit
Codes
1064149
1064150
1064151
1064152
1064153
1064154
1064155
1064156
1064157
1064158
1064159
Dimensions
Cond. / pièce
Cond. / carton
18 x 16
20 x 16
20 x 18
25 x 16
25 x 20
32 x 20
32 x 25
40 x 25
40 x 32
50 x 32
50 x 40
10
10
10
5
5
5
5
5
5
3
3
80
80
80
40
40
40
40
5
5
3
3
Prix H.T. € / u
5,62
5,38
6,17
8,84
9,05
13,88
13,48
21,07
23,55
31,22
33,12
Pour traversée de cloison jusqu’à 30 mm d’épaisseur,
sortie femelle ½”.
Code
Dimension
Cond. / pièce
Prix H.T. € / u
1064261
16 x ½’’
5
Code
Dimension
Cond. / pièce
Prix H.T. € / u
16 x ½’’
5
Dimension
Cond. / pièce
16 x ½’’
10
* Robifix est une marque déposée de
GRIPP
Prix H.T. € / u
15,17
Pour raccordement de douche simple et rapide. Sécurité
d’un système certifié et normalisé.
Code
Dimension
Cond. / pièce
Prix H.T. € / u
1064207
1059439
16 x ½’’
20 x ½’’
10
1
Applique murale
taraudage femelle
Codes
1064202
1064203
1064204
18
Dimensions
Cond. / pièce
16 x ½’’
20 x ½’’
20 x ¾’’
10
10
5
31,93
Kit Robifix* double
150 mm à sertir
1064260
28,67
Traversée
de cloison coudée
16 x F ½”
Traversée
de paroi droite
16 x F ½”
4,71
6,30
10,05
15,04
24,85
32,40
Traversée
de cloison droite
16 x F ½”
1064259
Code
Prix H.T. € / u
Prix H.T. € / u
9,98
12,95
13,99
53,64
54,45
Raccord mural
simple
Codes
1064205
1064206
Dimensions
L
Cond. / pièce
16 x ½’’
20 x ½’’
5 cm
5 cm
10
10
Prix H.T. € / u
10,81
10,71
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015--Tous
Tousdroits
droitsde
dereproduction
réservés
Tarif public 2014
Raccord mural
double 90°
Codes
1064208
1064209
Dimensions
Cond. / pièce
16 x ½’’ x 16
20 x ½’’ x 20
10
10
Profilé
de montage
pour raccord mural
Prix H.T. € / u
19,59
20,04
Code
Support mural
en étoile plat
pour raccord
mural
Cond. / pièce
1057840
Cond. / pièce
2
10
Prix H.T. € / u
28,74
Support mural
en “U” pour
raccord mural
Profilé en acier électro-zingué de 3 mm d’épaisseur permettant de fixer par l’avant deux des raccords supports
muraux de la gamme.
Profilé en acier électro-zingué de 3 mm d’épaisseur
permettant de fixer par l’avant deux des raccords
supports
muraux de la gamme.
Code
Dimension (m)
1057844
Prix H.T. € / u
5
6,25
Entraxe (mm)
Hauteur (mm)
Largeur (mm)
Profondeur
(mm)
75 / 100 / 150
36
255
9
Code
Cond. / pièce
1057842
Prix H.T. € / u
5
7,55
Entraxe (mm)
Hauteur (mm)
Largeur (mm)
Profondeur
(mm)
75 / 150
36
405
39
Catalogue
professionnel
201531
valable
jusqu’au
décembre
Tarif publictarif
2014
valable jusqu’au
décembre
201431- Tous
droits 2015
de reproduction
19
Système de tube Multicouche • Raccords RTM
SYSTÈME
DE RACCORDEMENT RTM
DESCRIPTION
■ Gamme de raccords pour les installations
Multicouche du diamètre 16 au diamètre 25 mm.
■ S ystème d’outillage intégré : plus besoin d’outillage
(bague à mémoire de tension).
■ Garantie 10 ans.
■ Composants de haute qualité et respectueux
de l’environnement.
■ Système certifié sous ATEC.
■ Gamme de raccords en PPSU du diamètre 16
au diamètre 25 mm.
■ Indicateur de connexion visuel et sonore “click”.
■ Raccord ré-orientable après sertissage
jusqu’à la mise en eau.
■ Repérage visuel facilité : code couleur pour chaque
diamètre.
■ Fenêtre d’inspection à 360° afin de vérifier la bonne
APPLICATION
■ Installation en eau chaude et froide sanitaire.
■ Installation pour le chauffage et le rafraîchissement.
connexion.
■ Pression constante sur toute la surface du tube.
■ Raccordement facilité grâce à la technologie RTM
et son concept d’outil intégré.
■ Effet mémoire de la bague ressort en carbone
qui permet une adaptation aux fluctuations
dimensionnelles causées par les variations
thermiques.
20
16
25
CONCEPT DE L’OUTILLAGE INTÉGRÉ
BAGUE À MÉMOIRE DE TENSION
((( click )))
Insérer le tube jusqu’à entendre le “click”
20
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015- Tous
- Tousdroits
droitsde
dereproduction
réservés
Manchon RTM
égal PPSU
Codes
1048542
1048543
1048544
Dimensions
Cond. / pièce
16
20
25
1
1
1
Manchon RTM
réduit PPSU
Prix H.T. € / u
5,72
7,78
12,96
Codes
1048545
1048546
Dimensions
Cond. / pièce
20 x 16
25 x 20
1
1
Coude RTM
90° égal PPSU
Codes
1048547
1048548
1048549
Dimensions
Cond. / pièce
16
20
25
1
1
5
1048553
1048554
1048555
1048557
1048556
Prix H.T. € / u
6,77
9,48
15,55
Dimensions
Cond. / pièce
20 x 16 x 20
20 x 16 x 16
20 x 20 x 16
25 x 20 x 20
25 x 20 x 25
10
10
10
10
4
Codes
1048550
1048551
1048552
Dimensions
Cond. / pièce
16
20
25
1
1
5
1048564
1048565
Dimensions
Cond. / pièce
16 x ½’’
20 x ½’’
1
1
Prix H.T. € / u
9,33
12,83
13,16
Bouchon RTM
Prix H.T. € / u
11,48
11,41
13,25
17,24
20,06
Code
1059013
Dimension
Cond. / pièce
16
1
Prix H.T. € / u
9,47
Coude RTM
taraudage femelle
PPSU
Applique murale
RTM PPSU
Codes
6,92
11,78
Té RTM égal
PPSU
Té RTM réduit
PPSU
Codes
Prix H.T. € / u
Prix H.T. € / u
12,50
15,70
Codes
1048561
1048562
1048563
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
Dimensions
Cond. / pièce
16 x ½’’
20 x ½’’
25 x ¾’’
1
1
1
Prix H.T. € / u
7,07
10,17
11,97
21
Adaptateur RTM
taraudage femelle
PPSU
Codes
1048558
1048559
1048560
Dimensions
16 x ½’’
20 x ½’’
25 x ¾’’
Cond. / pièce
Prix H.T. € / u
1
1
1
5,93
7,99
12,10
Adaptateur RTM
filetage mâle PPSU
Codes
1059015
1048539
1048540
1048541
Dimensions
3/8’’
16 x
16 x ½’’
20 x ½’’
25 x ¾’’
Cond. / pièce
1
1
1
1
Prix H.T. € / u
8,17
4,19
6,27
10,33
Appareil RTM
de recalibrage
triple
Code
Dimension
Cond. / pièce
1048606
16-20-25
1
22
Prix H.T. € / u
10,08
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015- Tous
- Tousdroits
droitsde
dereproduction
réservés
Système de tube Multicouche • Raccords Riser
RACCORDS
MULTICOUCHE RISER
DESCRIPTION
■ Système à sertir du diamètre 63 au diamètre 110 mm :
- RS 2 : diamètres 63 à 75 mm,
- RS 3 : diamètres 90 à 110 mm.
■ Raccord en laiton, douille en acier inoxydable.
■ 2 joints toriques pour plus de sécurité.
■ Système modulaire d’assemblage d’une base
et d’un embout correspondant au montage souhaité.
GAMME
pratique et innovant.
■ 30 pièces pour une possibilité de combinaison
de plus de 300 raccords.
■ Disponibilité immédiate
quelles que soient les combinaisons.
■ Gain de temps de 75 %.
■ Gestion facilitée des stocks.
■ Possibilité de récupérer les pièces.
■ Pré-montage sur établi.
- 1 coude 90° RS 2 et RS 3,
- 1 coude 45° RS2 et RS3,
- 1 té RS2 et RS3,
- 1 manchon droit égal RS2 et RS3,
- 1 réduction RS3-RS2.
■ Les embouts :
- 1 réduction à sertir,
- 1 manchon à sertir,
- 1 bride,
- 1 manchon droit mâle,
- 1 manchon droit femelle.
■ Système modulaire souple, économique,
63
75
90
110
■ Les bases :
PRINCIPE DE MISE EN ŒUVRE
((( click )))
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
23
■
B
ASES RISER
Coude 90° RS
Codes
Types
Cond. / pièce
1045434
1045435
RS 2
RS 3
1
1
Coude 45° RS
Prix H.T. € / u
34,30
94,77
Codes
Types
Cond. / pièce
1045436
1045437
RS 2
RS 3
1
1
Té RS
Prix H.T. € / u
51,30
117,71
Manchon RS
Codes
Types
Cond. / pièce
1045438
1045439
RS 2
RS 3
1
1
Prix H.T. € / u
40,35
117,19
Codes
Types
Cond. / pièce
1045440
1045441
RS 2
RS 3
2
2
Prix H.T. € / u
28,27
71,82
Réduction RS
Code
1045442
24
Type
Cond. / pièce
RS 3 - RS 2
2
Prix H.T. € / u
54,18
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015- Tous
- Tousdroits
droitsde
dereproduction
réservés
■
EMBOUTS RISER
GAMME À SERTIR UNIQUEMENT AVEC LA MACHINE UP 110 (ET UP 75)
Embout droit
à sertir RS
Codes
1046978
1046979
1064282
1059697
1059698
1059699
Types
Cond. / pièce
RS 2 - 40
RS 2 - 50
RS 2 - 63
RS 2 - 75
RS 3 - 90
RS 3 - 110
1
1
1
1
1
1
Embout mâle
fileté RS
Prix H.T. € / u
23,61
25,36
29,54
49,12
124,01
146,57
Codes
1064273
1045427
1045428
1045429
Types
Cond. / pièce
RS 2 - M 1,½''
RS 2 - M 2"
RS 2 - M 2,½''
RS 3 - M 3"
1
1
1
1
Codes
1064268
1045430
1045431
1045432
1064290
1045433
Types
Cond. / pièce
RS 2 - F ½''
RS 2 - F 1"
RS 2 - F 2"
RS 2 - F 2,½''
RS 3 - F ½''
RS 3 - F 3"
1
1
1
1
1
1
Prix H.T. € / u
29,52
25,23
38,41
37,12
39,90
55,69
Bride RS
1064276
1064277
1045417
1045418
1064271
1064294
1064292
1064272
1045425
1045426
Types
Cond. / pièce
RS 2 - DN 65/PN 6
RS 3 - DN 80/PN 6
RS 3 - DN 100/PN 6
RS 2 - DN 65/PN 16
RS 3 - DN 80/PN 16
RS 3 - DN 100/PN 16
1
1
1
1
1
1
Types
Cond. / pièce
RS 2 - 16
RS 2 - 20
RS 2 - 25
RS 2 - 32
1
1
1
1
Codes
Types
Cond. / pièce
RS 2 - RS 2 - 170 mm
RS 3 - RS 3 - 250 mm
1
1
Codes
1064288
1064008
Types
Cond. / pièce
RS 2 - RS 2 - 50 mm
RS 3 - RS 3 - 50 mm
1
1
Adaptateur
Wipex RS
Codes
1047013
1047014
1047015
1047016
1047017
Dimensions
RS 2 - 63 x 5,8 - PN6
RS 2 -75 x 6,9 - PN6
RS 3 - 90 x 8,2 - PN6
RS 3 - 110 x 10,0 - PN6
RS 2 - 63 x 8,7 - PN10
Cond. /
pièce
1
1
1
1
1
26,89
27,48
25,93
26,94
Prix H.T. € / u
79,13
131,22
Manchon
mâle-mâle RS
Prix H.T. € / u
167,88
258,81
283,35
216,11
258,81
283,36
Prix H.T. € / u
Rallonge
mâle-mâle RS
1064287
1064007
Codes
29,95
27,72
28,52
51,31
Embout
Réduction 16 au 32
à sertir RS
Embout femelle
taraudé RS
Codes
Prix H.T. € / u
Prix H.T. € / u
34,08
65,59
Adaptateur
Quick and Easy RS
Prix H.T. € / u
85,03
112,84
157,49
196,18
82,43
PN6 : Ecoflex Thermo, Varia et Supra. PN10 : Ecoflex Aqua.
Codes
1047021
1047022
1047023
1047024
1047026
Dimensions
Cond. / pièce
RS 2 - PE-Xa 25
RS 2 - PE-Xa 32
RS 2 - PE-Xa 40
RS 2 - PE-Xa 50
RS 2 - PE-Xa 63
1
1
1
1
1
Prix H.T. € / u
29,54
33,11
36,41
44,28
39,23
PN10 : Ecoflex Aqua.
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
25
Système de tube Multicouche • Raccords PPSU
RACCORDS
MULTICOUCHE PPSU
DESCRIPTION
■G
amme de raccords en PPSU (polyphénylsulphone),
douille de sertissage inox avec bague en plastique
blanche.
■ Sertissable du diamètre 16 au diamètre 50 mm.
■ S ous avis technique.
■ Idéal pour les environnements agressifs.
■ PPSU plus fiable que les raccords en PSU simple
(polysulphone).
26
GAMME
■ T és réduits ou égaux.
■M
anchons réduits ou égaux.
■ Coudes 90° et 45°.
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015- -Tous
Tousdroits
droitsde
dereproduction
réservés
Manchon
composite à sertir
égal
Codes
1022736
1022737
1022738
1022739
1046401
1046402
Dimensions
Cond. / pièce
16 x 16
20 x 20
25 x 25
32 x 32
40 x 40
50 x 50
10
10
5
5
5
3
Prix H.T. € / u
3,88
5,36
7,69
11,36
24,64
25,58
Manchon
composite à sertir
réduit
Codes
1022740
1022741
1022742
1022743
1046403
1046404
1046405
1046406
Dimensions
Cond. / pièce
20 x 16
25 x 16
25 x 20
32 x 25
40 x 25
40 x 32
50 x 32
50 x 40
10
5
5
5
5
5
3
3
Coude composite
à sertir 90°
Codes
1022714
1022715
1022716
1022717
1046386
1046387
Dimensions
Cond. / pièce
16 x 16
20 x 20
25 x 25
32 x 32
40 x 40
50 x 50
10
10
5
5
5
3
1046388
1046389
Dimensions
Cond. / pièce
40 x 40
50 x 50
5
3
4,00
5,58
8,02
11,81
26,11
28,82
Prix H.T. € / u
42,90
62,80
Raccord composite
à sertir en T égal
Codes
1022718
1022719
1022720
1022721
1046390
1046391
Dimensions
Cond. / pièce
16 x 16 x 16
20 x 20 x 20
25 x 25 x 25
32 x 32 x 32
40 x 40 x 40
50 x 50 x 50
10
10
5
5
5
3
5,16
7,89
7,69
11,51
16,72
17,26
21,90
24,93
Raccord composite
à sertir en Té réduit
Prix H.T. € / u
Coude composite
à sertir 45°
Codes
Prix H.T. € / u
Prix H.T. € / u
Codes
1022722
1022723
1022724
1022725
1022726
1022727
1022730
1022728
1022729
1022731
1022732
1022733
1022734
1022735
1046392
1046393
1046394
1046395
1046396
1046397
1046398
1046399
1046400
Dimensions
Cond. / pièce
16 x 20 x 16
20 x 16 x 16
20 x 16 x 20
20 x 20 x 16
20 x 25 x 20
25 x 16 x 16
25 x 20 x 20
25 x 16 x 20
25 x 16 x 25
25 x 20 x 25
32 x 16 x 32
32 x 20 x 32
32 x 25 x 25
32 x 25 x 32
40 x 20 x 40
40 x 25 x 32
40 x 25 x 40
40 x 32 x 32
40 x 32 x 40
50 x 25 x 40
50 x 25 x 50
50 x 32 x 50
50 x 40 x 50
10
10
10
10
10
5
5
5
5
5
5
5
5
5
5
5
5
5
5
3
3
3
3
Prix H.T. € / u
6,81
6,81
7,27
7,27
9,59
9,82
9,91
10,76
10,76
10,83
16,27
17,09
17,09
17,09
22,78
21,65
23,56
22,28
24,36
29,99
31,94
34,04
38,00
5,31
7,26
12,44
19,42
30,35
47,55
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
27
Système de tube Multicouche • Raccords PPSU
Système de tube Multicouche • Accessoires de chauffage
ACCESSOIRES
DE CHAUFFAGE
■
A
CCESSOIRES POUR RACCORDEMENT DE ROBINETS
UPONOR propose des raccords spécifiques pour chacun de vos radiateurs en combinant un minimum de pièces.
Raccord
à compression
pour robinet
Danfoss
Code
1013970
Type
Cond. / pièce
16 x ½''M
20
Raccord
à compression
pour robinet
Heimeier
Prix H.T. € / u
5,57
Code
1013978
Type
Cond. / pièce
16 x ½''M
20
Prix H.T. € / u
8,31
Raccord
à compression
pour robinet
Oventrop
Code
1064262
■
Type
Cond. / pièce
16 x ½''M
20
Prix H.T. € / u
4,21
R
ACCORDS POUR RACCORDEMENT DE RADIATEURS
Canne en Té
à sertir DN 15
Canne coudée
à sertir DN 15
Codes
Dimensions
Cond. / pièce
1015626
1015631
16 x 350
16 x 1100
2
2
Prix H.T. € / u
12,29
26,04
Codes
1015628
1015653
Dimensions
Cond. / pièce
16 x 16 x 350
20 x 20 x 350
2
2
Écrou ¾’’
pour canne
radiateur de 15
Code
1013830
28
Dimension
Cond. / pièce
¾“F
10
Prix H.T. € / u
20,22
22,55
Nipple ¾’’x½’’
pour canne
radiateur de 15
Prix H.T. € / u
5,16
Code
1013906
Dimension
Cond. / pièce
¾''M x ½''M
10
Prix H.T. € / u
4,18
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015--Tous
Tousdroits
droitsde
dereproduction
réservés
Système de tube Multicouche • Accessoires complémentaires
ACCESSOIRES
COMPLÉMENTAIRES
Collecteur
sanitaire
Codes
1067489
1067490
1067491
Sorties
Cond. / pièce
2
3
4
1
1
1
Collecteur
chauffage
Prix H.T. € / u
17,11
22,57
25,93
Bouchon
de mise à l’épreuve
Codes
1013756
1013760
1013762
1013764
Dimensions
Cond. / pièce
16 x ½’’
20 x ½’’
25 x ½’’
32 x ½’’
1
1
1
1
Prix H.T. € / u
Codes
1012877
1012878
1012879
1012880
1012881
1012882
1012883
1012884
1012885
1012886
1012887
Dimensions
Cond. / pièce
2 circuits - L=125 mm
1
1
1
1
1
1
1
1
1
1
1
7,27
7,69
8,27
11,68
Bouchon à sertir
Codes
Diamètres
Cond. / pièce
16
20
25
32
10
10
10
5
Codes
1013142
1013144
1013145
1013146
1013147
Diamètres
Cond. / pièce
16 mm
20 mm
25 mm
32 mm
40 mm
100
50
50
50
25
Dimensions
Cond. / pièce
16 x ½''
16 x ¾’’
20 x ½''
1
1
1
Prix H.T. € / u
3,73
4,35
8,87
Prix H.T. € / u
7,21
5,30
8,13
14,41
Écrou D 7 x 1,5
pour clip tube
Clip tube
Codes
90,91
117,76
147,26
164,67
186,36
208,02
228,69
258,17
281,43
299,01
337,59
Raccord tournant
fileté femelle
à compression
1064102
1064103
1064106
1064210
1064211
1064212
1064213
Prix H.T. € / u
Écrou en plastique blanc à glisser dans les clips tube pour
fixer ce dernier par l’arrière avec une patte à vis standard.
Convient à toutes les dimensions de clips tube.
Prix H.T. € / u
Code
Dimension
Cond. / pièce
1031030
D 7 x 1,5
100
Prix H.T. € / u
0,36
0,72
0,97
1,24
2,33
3,04
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
29
Système de tube Multicouche • Outillage pour système de tube Multicouche
OUTILLAGE POUR SYSTÈME
DE TUBE MULTICOUCHE
L’utilisation des outils UPONOR garantit une installation de qualité et un résultat parfait.
Tous nos outils sont adaptés à l’utilisation spécifique des tubes Multicouche.
■
C
OUPE-TUBE
Pince coupante
et lame de
rechange
Modèles
Codes
Pince coupante
1083646
Lame de rechange 1083647
■ APPAREIL DE
Dimensions
16-25
16-25
Cond. /
pièce
Coupe-tube
et lame de
rechange
Prix H.T. € / u
1
1
118,25
27,81
Modèles
Coupe tube
Lame circulaire
de rechange
Coupe tube
Lame circulaire
de rechange
Codes
Dimensions
Cond. /
pièce
Prix H.T. € / u
1006634
25-63
1
121,65
1006635
25-63
1
12,57
1014171
50-75
1
204,66
1014173
50-75
1
19,11
CHANFREINAGE
UPONOR propose des outils adaptés au diamètre de chacun des tubes de sa gamme.
L’ébavurage permet de faciliter le raccordement.
Appareil
de chanfreinage
32-75
Appareil
de chanfreinage
16-25
Codes
1006830
1015749
1015756
Diamètres
Cond. / pièce
16
20
25
1
1
1
Prix H.T. € / u
38,08
40,50
43,40
Codes
1015762
1006638
1015808
1014339
1014344
Diamètres
Cond. / pièce
32
40
50
63
75
1
1
1
1
1
Prix H.T. € / u
57,88
82,78
84,09
116,25
153,85
Appareil
de chanfreinage
multi-dimensions
Code
Diamètres
Cond. / pièce
1015739
16/20/25
1
30
Prix H.T. € / u
48,17
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015--Tous
Tousdroits
droitsde
dereproduction
réservés
■
K
IT DIAMÈTRES 63-110 MM
Mallette d’outillage
pour système Riser
63-110
Codes
1014334
1014320
■
Diamètres
Cond. / pièce
Outillage 63-110
Lame circulaire
de rechange 63-110
1
Prix H.T. € / u
1385,57
1
135,09
O
UTILS DE CINTRAGE
Nos outils de cintrage permettent de donner la forme souhaitée aux tubes Multicouche afin de réaliser
toutes les installations.
Ressort intérieur
ou extérieur
Types
Intérieur
Intérieur
Intérieur
Intérieur
Extérieur
Extérieur
Extérieur
■
Codes
Dimensions Cond. / pièce
1013729
1013734
1013737
1013739
1006640
1013792
1013794
16
20
25
32
16
20
25
1
1
1
1
1
1
1
Prix H.T. € / u
11,36
14,11
18,27
19,07
11,57
15,66
19,46
Cintreuse
Code
Dimension
Cond. / pièce
1071925
16 au 32
1
Prix H.T. € / u
599,46
ACCESSOIRES
Dérouleur de tube
Redresseur de
tube
Utile pour la manutention du tube Multicouche en
couronne.
Utile pour la manutention du tube Multicouche en
couronne.
Code
Cond. / pièce
Prix H.T. € / u
Code
1058662
1010512
1
849,38
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
Cond. / pièce
1
Prix H.T. € / u
505,32
31
NOUVELLE MALLETTE MINIPIPE 32
SERTISSEUSE SANS FIL POUR SYSTÈME MULTICOUCHE
DE DIAMÈTRE 16 À 32 MM
NOU
VEAU
DESCRIPTION
■ Système complet de sertissage sur batterie pour
toute installation de tube Multicouche UPONOR de
diamètre 16, 20, 25 et 32 mm.
■ Livrée dans une mallette évolutive avec mâchoires de
diamètre 16, 20 et 25 mm.
■ Repérage visuel facilité grâce à un code couleur pour
chaque diamètre.
16
20
25
32
■ Utilisable avec une seule main grâce à son faible
poids : 1,5 kg.
■ Nouvelle ergonomie.
■ Tête orientable à 360°.
■ Temps de recharge très court (40 minutes environ).
■D
ébrayage automatique à la fin de chaque cycle de
sertissage.
■ B atterie lithium 18V.
Nouvelle mallette
sertisseuse
Minipipe 32
Comprend : une sertisseuse Minipipe 32, trois mâchoires
spéciales 16, 20 et 25, une batterie et son chargeur et
une malette évolutive. ATTENTION : la machine à sertir
Minipipe 32 doit faire l’objet d’une révision annuelle pour
bénéficier d'une garantie.
Code
1083594
Cond. / pièce
1
Prix H.T. € / u
2293,61
Mâchoire
UPONOR
pour Minipipe 32
Codes
1007091
1007093
1007094
1007095
1015703
1083605
32
Cond. / pièce
1 (pour ancienne ref.)
1 (pour ref. 1083594)
Prix H.T. € / u
202,71
202,71
Cond. / pièce
16
20
25
32
1
1
1
1
Prix H.T. € / u
214,64
214,64
223,97
223,97
Chargeur
UPONOR
pour Minipipe 32
Nouvelle batterie
lithium 18 V
pour Minipipe 32
Codes
Diamètres
Codes
1006950
1083610
Cond. / pièce
1 (pour ref. 1058249)
1 (pour ref. 1083594)
Prix H.T. € / u
245,89
245,89
Tarif public 2015
2014 valable jusqu’au 31 décembre 2015
2014 - Tous droits de reproduction réservés
NOUVELLE MALLETTE UP 110
SERTISSEUSE SANS FIL POUR SYSTÈME MULTICOUCHE
DE DIAMÈTRE 16 À 110 MM
U
EA
V
U
O
DESCRIPTION
■ S ertisseuse sur batterie pour toute installation de tube
N
Multicouche UPONOR de diamètre 16 à 110 mm.
■ Livrée avec une batterie et un chargeur (mâchoires
non fournies).
■ Facilite le sertissage des gros diamètres : moins d’outils
et plus léger.
■ Gain de temps.
■ B atterie lithium 18V.
Nouvelle mallette
sertisseuse
UP 110
Comprend : une sertisseuse UP 110, une batterie, un
chargeur et une malette (mâchoires non fournies).
ATTENTION : la machine à sertir UP 110 doit faire l’objet
d’une révision pour bénéficier d'une garantie.
Code
1083612
Cond. / pièce
Nouvelle batterie
lithium 18 V
pour UP 110
Codes
1006949
1083608
Cond. / pièce
1 (pour UP 75)
1 (pour UP 110)
1006950
1083610
229,72
229,72
Prix H.T. € / u
1
2274,82
Chargeur
UPONOR
pour UP 110
Codes
Prix H.T. € / u
Cond. / pièce
1 (pour UP 75)
1 (pour UP 110)
Adaptateur 230 V
pour UP 110
(et UP 75)
Prix H.T. € / u
245,89
245,89
Code
1020328
Catalogue
professionnel
201531
valable
jusqu’au
décembre
Tarif publictarif
2014
valable jusqu’au
décembre
201431- Tous
droits 2015
de reproduction
Cond. / pièce
1
Prix H.T. € / u
708,20
33
■M
ÂCHOIRES POUR UP 110 (UP 75) POUR SERTISSAGE DE 16, 20, 25, 32, 40 ET 50 MM
Mâchoire
pour UP 110
pour sertissage
de 16 à 50 mm
Poids réduit.
Codes
1007084
1007086
1007087
1007088
1015768
1015792
Diamètres
Cond. / pièce
16
20
25
32
40
50
1
1
1
1
1
1
Prix H.T. € / u
189,68
189,68
194,81
194,81
402,81
402,81
■M
ÂCHOIRES POUR UP 110 (UP 75) POUR SERTISSAGE DE 63, 70, 90 ET 110 MM
Mâchoires de bases communes avec quatre extensions.
Mâchoire de base
pour sertissage
de 63 à 110 mm
Code
Diamètres
Cond. / pièce
1046545
63 à 110
1
Prix H.T. € / u
536,23
Extension
de mâchoire
pour sertissage
de 63 à 110 mm
Codes
1046541
1046542
1046543
1046544
Diamètres
Cond. / pièce
63
75
90
110
1
1
1
1
Prix H.T. € / u
1265,40
1476,66
1989,17
2110,42
PRINCIPE DE MISE EN ŒUVRE
34
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015- -Tous
Tousdroits
droitsde
dereproduction
réservés
Tubes PE-Xa et bagues Quick and Easy
36
Raccords PPSU Quick and Easy
38
Raccords laiton Quick and Easy
42
Accessoires
46
Outillage système Quick and Easy
47
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
SYSTÈME
QUICK AND EASY
35
Solution pour la plomberie • Système Quick and Easy • Tube PE-Xa et bagues
TUBE PE-XA ET BAGUES
QUICK AND EASY
DESCRIPTION
Tubes PE-Xa fabriqués en polyéthylène de haute densité
selon la méthode Engel.
■ Tube avec une résistance au feu de classe B selon la
norme DIN 4102, et une barrière anti oxygène selon la
norme EN 15875.
■ Barrière anti oxygène EVOH recouverte d’une couche
supplémentaire à l’extérieur du tube pour une
meilleure protection de la couche BAO (Barrière Anti
Oxygène).
■ Bague qui exerce 55 % de la pression sur le
raccordement Quick and Easy.
GAMME
■ Très faible rugosité (moins de pertes de charges).
■ Léger.
■ BAO (Barrière Anti Oxygène) protégée.
■ Utilisation possible avec de l’eau à faible Ph (eau
couronne de 16 à 25 mm.
■ Tube Quick and Easy en barre de 32 à 63 mm.
■ Bague de 12 à 63 mm rouge, bleue ou blanche.
■ Grande flexibilité.
■ Grande mémoire de forme.
■ Grande résistance mécanique.
■ Tube Quick and Easy en couronne de 12 à 25 mm.
■ Tube Quick and Easy prégainé, rouge ou bleu, en
36
acide).
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015- Tous
- Tousdroits
droitsde
dereproduction
réservés
Solution pour la plomberie • Système Quick and Easy • Tube PE-Xa et bagues
Tube Quick and
Easy tricouche
avec BAO en
couronne
Diamètres
Cond. / m
1058665
1058666
1058664
1046702
1046703
1046704
1046705
1083750
1046707
1046708
12 x 1,10
12 x 1,10
12 x 1,10
16 x 1,50
16 x 1,50
16 x 1,50
20 x 1,90
20 x 1,90
20 x 1,90
25 x 2,30
100
200
50
50
100
200
50
100
200
50
Prix H.T. € / m
1,10
1,06
1,19
1,74
1,66
1,63
2,17
2,11
2,12
3,83
Existe en rouge ou en bleu.
Codes
1046709
1046710
1046711
1046712
1046713
Diamètres
Cond. / m
16 x 1,50 - B
16 x 1,50 - R
20 x 1,90 - B
20 x 1,90 - R
25 x 2,30 - B
50
50
50
50
50
Tube Quick and
Easy en barre
Prix H.T. € / m
3,61
3,61
4,46
4,46
5,50
Codes
Tube Quick and
Easy tricouche
gainé en couronne
Bague UPONOR
Quick and Easy
Butée de position du tube
Barre de 5 m
Codes
Diamètres
Cond. / m
1083815
1083816
1083817
1083818
32 x 2,90
40 x 3,70
50 x 4,60
63 x 5,80
35
15
10
5
Prix H.T. € / m
9,28
13,20
21,21
30,18
Codes
Diamètres
Couleurs
Cond. / pièce
12
12
16
16
16
20
20
20
25
25
25
32
40
50
63
Rouge
Bleu
Blanc
Rouge
Bleu
Blanc
Rouge
Bleu
Blanc
Rouge
Bleu
Blanc
Blanc
Blanc
Blanc
5
5
20
20
20
20
20
20
20
20
20
10
5
5
5
1058454
1058453
1057453
1058010
1058013
1057454
1058011
1058014
1057455
1058012
1058015
1057456
1045464
1045489
1045490
Prix H.T. € / u
1,14
1,14
0,23
0,23
0,23
0,29
0,29
0,29
0,49
0,49
0,49
0,81
1,27
3,50
5,68
ATTENTION : référence disponible jusqu’à épuisement des stocks.
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
37
Solution pour la plomberie • Système Quick and Easy • Raccords PPSU
RACCORDS PPSU
QUICK AND EASY
DESCRIPTION
■ Gamme de raccord en PPSU (polyphénylsulphone), de
couleur noire.
■ Compatible exclusivement avec le tube PE-Xa
UPONOR.
■ Une installation 100 % plastique.
■ Aucun joint torique = plus de fiabilité.
■ Une résistance plus importante aux produits
chimiques.
■ Faible perte de charge dûe au passage quasi-intégral
du raccord.
GAMME
■ Tés, manchons, coudes du diamètre 16 au diamètre
63 mm.
■ Tés, manchons, coudes et collecteurs filetés ou
taraudés de diamètre 16 à 63 mm.
■ Collecteurs.
■ Raccords à écrou libre.
38
2015
valable
jusqu’au
décembre
2015
- Tous
droits
reproduction
réservés
Tarif public 2014
valable
jusqu’au
3131
décembre
2014
- Tous
droits
dede
reproduction
réservés
Codes
1008661
1008662
1008663
1008664
1008665
Dimensions
Cond. / pièce
16 x ½"
20 x ½"
20 x ¾"
25 x ¾"
25 x 1"
5
5
5
5
5
Raccord
Quick and Easy
femelle droit
Prix H.T. € / u
2,04
2,18
2,66
2,89
4,98
Codes
1042329
1042330
1042331
1042332
1042333
Dimensions
Cond. / pièce
16 x ½''
20 x ½''
20 x ¾''
25 x ¾''
25 x 1''
5
5
5
5
5
Raccord
Quick and Easy
droit femelle
écrou libre
Codes
1038021
1038022
1038023
1038024
1038025
Dimensions
Cond. / pièce
16 x ½’’
20 x ½’’
20 x ¾’’
25 x ¾’’
25 x 1"
1
1
1
1
1
1008674
1008675
1008676
1001240
1008678
1042879
1042867
1042878
1042877
Dimensions
Cond. / pièce
20 x 16
25 x 16
25 x 20
32 x 25
40 x 32
50 x 32
50 x 40
63 x 40
63 x 50
5
5
5
1
1
1
1
1
1
Prix H.T. € / u
8,53
9,49
8,75
9,61
14,18
Codes
1008669
1008932
1008671
1001235
1008673
1042866
1042865
Dimensions
Cond. / pièce
16 x 16
20 x 20
25 x 25
32 x 32
40 x 40
50 x 50
63 x 63
5
5
5
1
1
1
1
1042334
1042335
1042336
1042337
Dimensions
Cond. / pièce
16 x ½’’
20 x ½’’
20 x ¾’’
25 x ¾’’
5
5
5
5
Prix H.T. € / u
1,49
2,18
2,88
8,24
16,35
32,36
56,22
Coude
Quick and Easy
mâle
Prix H.T. € / u
2,60
2,64
2,75
6,81
16,10
32,77
34,53
81,24
85,11
Codes
1008666
1008667
1008668
Dimensions
Cond. / pièce
16 x ½’’
20 x ½’’
25 x ¾’’
5
5
5
Coude
Quick and Easy
femelle
Codes
4,28
4,83
7,63
7,54
16,47
Manchon
Quick and Easy
égal
Manchon
Quick and Easy
réduit
Codes
Prix H.T. € / u
Prix H.T. € / u
3,37
3,39
4,59
Coude
Quick and Easy
femelle écrou libre
Prix H.T. € / u
3,80
4,98
9,87
9,94
Codes
1038037
1038038
1038039
1038040
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
Dimensions
Cond. / pièce
16 x ½’’
20 x ½’’
20 x ¾’’
25 x ¾’’
1
1
1
1
Prix H.T. € / u
7,44
8,07
10,56
10,37
39
Raccord
Quick and Easy
mâle droit
Applique murale
Quick and Easy
Codes
1042342
1042343
Dimensions
Cond. / pièce
16 x ½’’
20 x ½’’
5
5
Coude
Quick and Easy
sortie radiateur
Prix H.T. € / u
7,48
6,03
Code
1042320
Dimension
Cond. / pièce
16 x 16
5
Codes
1008710
1008700
1008689
1008697
1008702
1008699
1008690
1008701
1008703
1008691
1001420
1008712
1001422
1001424
1008704
1001426
1001428
1008707
1008694
1008708
1008695
1008709
1008696
1042876
1042864
1042863
1042862
1042875
1042871
1042873
1042870
1042869
1042872
1042868
1042874
40
Dimensions
Cond. / pièce
16 x 20 x 16
20 x 16 x 16
20 x 16 x 20
20 x 20 x 16
25 x 16 x 16
25 x 16 x 20
25 x 16 x 25
25 x 20 x 16
25 x 20 x 20
25 x 20 x 25
25 x 25 x 20
25 x 32 x 25
32 x 20 x 25
32 x 20 x 32
32 x 25 x 20
32 x 25 x 25
32 x 25 x 32
40 x 20 x 32
40 x 20 x 40
40 x 25 x 32
40 x 25 x 40
40 x 32 x 32
40 x 32 x 40
50 x 25 x 40
50 x 25 x 50
50 x 32 x 50
50 x 40 x 40
50 x 40 x 50
63 x 25 x 50
63 x 25 x 63
63 x 32 x 63
63 x 40 x 40
63 x 40 x 63
63 x 50 x 50
63 x 50 x 63
5
5
5
5
5
5
5
5
5
5
5
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Prix H.T. € / u
2,87
3,01
2,87
3,15
3,66
3,38
3,56
3,84
3,75
3,98
4,66
16,74
10,34
10,45
9,78
13,76
14,73
21,95
20,79
24,47
33,31
29,65
34,85
71,04
59,41
60,64
74,50
63,02
123,05
91,56
92,99
123,73
99,25
131,34
116,85
13,81
Coude 90°
Quick and Easy
Té réduit
Quick and Easy
Codes
Prix H.T. € / u
1008679
1008680
1008681
1001245
1008683
1042859
1042858
Dimensions
Cond. / pièce
16 x 16
20 x 20
25 x 25
32 x 32
40 x 40
50 x 50
63 x 63
5
5
5
1
1
1
1
Prix H.T. € / u
1,53
2,16
3,19
10,12
21,80
46,43
85,11
Té égal
Quick and Easy
Codes
1008684
1008685
1008686
1001250
1008688
1042861
1042860
Dimensions
Cond. / pièce
16 x 16 x 16
20 x 20 x 20
25 x 25 x 25
32 x 32 x 32
40 x 40 x 40
50 x 50 x 50
63 x 63 x 63
5
5
5
1
1
1
1
Prix H.T. € / u
2,04
2,96
4,59
17,91
27,90
70,50
104,90
Té taraudé
Quick and Easy
femelle
Codes
1042338
1042339
1042340
1042341
Dimensions
Cond. / pièce
16 x ½’’ x 16
20 x ½’’ x 20
25 x ½’’ x 25
25 x ¾’’ x 25
5
5
5
5
Prix H.T. € / u
5,48
5,56
14,21
21,40
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015--Tous
Tousdroits
droitsde
dereproduction
réservés
Codes
1008718
1008719
1008720
1008721
Dimensions
Cond. / pièce
25/16 x 16 x 16
25/16 x 16 x 16 x 16
25/20 x 16 x 16
25/20 x 16 x 16 x 16
1
1
1
1
Collecteur H
Quick and Easy
Prix H.T. € / u
9,12
8,72
7,85
8,82
Codes
1008722
1008723
1008724
1008725
Dimensions
Cond. / pièce
20/20 x 16 x 16
20/20 x 16 x 16 x 16
25/20 x 16 x 16
25/20 x 16 x 16 x 16
1
1
1
1
Collecteur
Quick and Easy
raccordement mâle
Codes
1008714
1008715
1008716
1008717
Dimensions
Cond. / pièce
¾" x 16 x 16 x 16
¾" x 16 x 16 x 16 x 16
¾" x 20 x 16 x 16
¾" x 20 x 16 x 16 x 16
1
1
1
1
Prix H.T. € / u
9,19
9,54
9,19
9,64
1047999
1048000
1048001
Diamètres circuits
Cond. / pièce
2 x 16
3 x 16
4 x 16
1
1
1
Codes
1047997
1047998
Diamètres circuits
Cond. / pièce
½" M
¾" M
1
1
1048003
Dimension
Cond. / pièce
¾"
1
Prix H.T. € / u
12,33
13,51
15,57
Code
1048002
Dimension
Cond. / pièce
¾"
1
1048006
Cond. / pièce
1
12,08
11,02
Prix H.T. € / u
9,72
Bouchon taraudé
1” femelle
Quick and Easy
Prix H.T. € / u
8,91
Code
1048004
Dimension
Cond. / pièce
1"
1
Ensemble clips
de fixation
Quick and Easy
Code
Prix H.T. € / u
Connexion
droite mâle
Quick and Easy
Connexion
coudée mâle
Quick and Easy
Code
5,61
6,13
6,42
6,93
Collecteur
Quick and Easy
modulaire 1 sortie
Collecteur
Quick and Easy
modulaire
multi-sorties
Codes
Prix H.T. € / u
Prix H.T. € / u
5,78
Ensemble clips
et supports
de fixation
Quick and Easy
Prix H.T. € / u
2,99
Code
1048007
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
Cond. / pièce
1
Prix H.T. € / u
10,71
41
Collecteur droit
Quick and Easy
Solution pour la plomberie • Système Quick and Easy • Raccords laiton
RACCORDS LAITON
QUICK AND EASY
DESCRIPTION
■ Gamme de raccords en laiton.
■ Compatible exclusivement avec le tube PE-Xa Uponor.
■ Tés, manchons, coudes du diamètre 12 au diamètre 63.
■ Tés, manchons, coudes et collecteurs filetés
ou taraudés du diamètre 12 au diamètre 63.
■ Aucun joint torique = plus de fiabilité.
■ Faible perte de charge due au passage quasi-intégral
du raccord.
42
GAMME
■ Collecteurs.
■ Appliques murales et kit Robifix.
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015- -Tous
Tousdroits
droitsde
dereproduction
réservés
Codes
Dimensions
Cond. / pièce
1058461
1058462
1046424
1033435
1033436
1033438
1033437
1047862
1047863
1008730
1022290
1008732
1047864
1008867
12 x 3/8’’
12 x ½’’
16 x 3/8’’
16 x ½’’
16 x ¾’’
20 x ¾’’
20 x ½’’
25 x ¾’’
25 x 1’’
32 x 1’’
40 x 1’’
40 x 1.¼’’
50 x 1.½’’
63 x 2’’
5
5
5
5
5
5
5
5
5
2
2
1
1
1
Raccord
Quick and Easy
femelle droit
Prix H.T. € / u
3,27
3,12
4,73
2,07
12,46
3,66
2,33
3,89
8,87
18,24
19,37
17,61
38,89
75,59
Codes
Dimensions
Cond. / pièce
1058463
1058464
1023009
1023010
1023011
1023012
1023013
1047866
1047867
12 x 3/8’’
12 x ½’’
16 x ½’’
20 x ½’’
20 x ¾’’
25 x ¾’’
25 x 1’’
32 x 1’’
40 x 1.¼’’
5
5
5
5
5
5
5
2
2
Raccord
Quick and Easy
droit femelle
écrou libre
Codes
Dimensions
Cond. / pièce
1058465
1058466
1046425
1023014
1023015
1023016
1023017
1023018
12 x 3/8’’
12 x ½’’
16 x 3/8’’
16 x ½’’
20 x ½’’
20 x ¾’’
25 x ¾’’
25 x 1’’
5
5
5
5
5
5
5
5
1058468
1047210
1047870
1047875
1047872
Dimensions
Cond. / pièce
16 x 12
20 x 16
25 x 20
32 x 25
50 x 40
5
5
5
2
1
8,53
5,08
4,15
5,14
6,40
7,30
13,22
20,77
31,00
Manchon
Quick and Easy
égal
Prix H.T. € / u
8,01
8,76
7,49
4,50
6,02
5,58
8,91
10,77
Codes
1058467
1047193
1047194
1047195
1047196
Dimensions
Cond. / pièce
12 x 12
16 x 16
20 x 20
25 x 25
32 x 32
5
5
5
5
2
Manchon
Quick and Easy
réduit
Codes
Prix H.T. € / u
Prix H.T. € / u
2,65
1,88
3,53
5,28
21,89
Coude
Quick and Easy
mâle
Prix H.T. € / u
3,25
3,41
5,51
27,94
37,92
Codes
Dimensions
Cond. / pièce
1058471
1058472
1023019
1023020
1023021
1023022
1047877
1047878
12 x 3/8"
12 x 1/2"
16 x 1/2"
20 x 1/2"
20 x 3/4"
25 x 3/4"
32 x 1"
40 x 1.1/4"
5
5
5
5
5
5
1
1
Prix H.T. € / u
14,16
16,24
6,15
6,05
9,68
8,61
22,57
57,64
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
43
Raccord
Quick and Easy
mâle droit
Coude
Quick and Easy
femelle
Codes
1023023
1023024
1023025
1023026
Dimensions
Cond. / pièce
16 x ½’’
20 x ½’’
20 x ¾’’
25 x ¾’’
5
5
5
5
Coude
Quick and Easy
90° égal
Prix H.T. € / u
3,89
4,72
7,49
7,62
Codes
1058470
1047197
1047198
1047199
1047200
Dimensions
Cond. / pièce
12 x 12
16 x 16
20 x 20
25 x 25
32 x 32
5
5
5
5
1
Coude
Quick and Easy
femelle écrou libre
Codes
Dimensions
Cond. / pièce
1058473
1058474
1046426
1047879
1047880
1047881
1047882
12 x 3/8"
12 x ½"
16 x 3/8"
16 x ½"
20 x ½"
20 x ¾"
25 x ¾"
5
5
5
5
5
5
5
Prix H.T. € / u
20,77
23,05
11,99
9,06
10,45
12,09
12,40
Té égal
Quick and Easy
Codes
1058475
1047212
1047213
1047214
1047890
Dimensions
Cond. / pièce
12 x 12 x 12
16 x 16 x 16
20 x 20 x 20
25 x 25 x 25
32 x 32 x 32
5
5
5
5
1
Prix H.T. € / u
6,83
3,56
5,49
7,22
22,70
Té réduit
Quick and Easy
Codes
1058476
1058477
1058478
1058479
1047921
1047914
1047215
1047897
1047216
1047917
1047217
1047898
1047892
1047919
Dimensions
Cond. / pièce
12 x 16 x 12
16 x 12 x 12
16 x 12 x 16
16 x 16 x 12
16 x 20 x 16
20 x 16 x 16
20 x 16 x 20
20 x 20 x 16
25 x 16 x 25
25 x 20 x 20
25 x 20 x 25
25 x 25 x 16
32 x 20 x 32
32 x 25 x 25
5
5
5
5
5
5
5
5
5
5
5
5
1
1
Prix H.T. € / u
16,49
12,38
13,73
13,82
13,98
6,13
5,82
6,96
10,13
11,06
9,96
14,20
40,23
46,56
Prix H.T. € / u
6,74
4,60
7,77
9,75
48,13
Té taraudé
Quick and Easy
femelle
Codes
1047885
1047886
1047887
1047888
1047201
1047889
44
Dimensions
Cond. / pièce
16 x ½’’x16
20 x ½’’x20
25 x ½’’x25
25 x ¾’’x25
32 x 1’’ x 32
40 x 1.¼'' x 40
5
5
5
5
1
1
Prix H.T. € / u
6,56
6,66
15,86
17,31
32,89
80,66
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015--Tous
Tousdroits
droitsde
dereproduction
réservés
Codes
1042416
1042417
1047929
1023027
1023028
1023029
Dimensions
Cond. / pièce
1’’ T-2 x 16’’
1’’ T-3 x 16’’
1’’ T-4 x 16’’
¾’’ T-2 x 16’’
¾’’ T-3 x 16’’
¾’’ T-4 x 16’’
1
1
1
1
1
1
Adaptateur cuivre
Quick and Easy
à souder
Prix H.T. € / u
33,66
42,52
54,55
13,70
17,13
22,08
Codes
Dimensions
Cond. / pièce
1058469
1047938
1023040
1047940
1023042
12 x CU12
16 x CU12
16 x CU15
20 x CU18
25 x CU22
5
5
5
5
5
Applique murale
Quick and Easy
Codes
1023034
1023035
Dimensions
Cond. / pièce
16 x ½’’
20 x ½’’
5
5
1013830
Dimension
Cond. / pièce
¾’’ F
10
Prix H.T. € / u
5,26
5,36
Code
1023045
Dimension
Cond. / pièce
16 x 15 x 300
2
1031045
Dimension
Cond. / pièce
16
1
Prix H.T. € / u
5,37
Code
1013906
Dimension
Cond. / pièce
½’’ - ¾’’
10
1047935
1047932
Dimensions
Cond. / pièce
16 x ½''
20 x ½''
5
5
18,57
Prix H.T. € / u
4,35
Bouchon
Quick and Easy
pour coude
à encastrer
Prix H.T. € / u
49,32
Code
1008281
Dimension
Cond. / pièce
½''
25
Coudes filetés
Quick and Easy
encastrés
Codes
Prix H.T. € / u
Nipple ¾’’x½’’
pour canne
radiateur de 15
Kit
Quick and Easy
Robifix* (Gripp)
Code
11,95
3,44
3,62
3,97
7,13
Coude chromé
Quick and Easy
pour raccordement
de radiateur
Ecrou ¾’’
pour canne
radiateur de 15
Code
Prix H.T. € / u
Prix H.T. € / u
2,72
Boîtier de
terminaison bleu
pour coudes filetés
Quick and Easy
Prix H.T. € / u
6,60
10,18
Codes
1008845
1038470
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
Dimensions
Cond. / pièce
16
20
1
1
Prix H.T. € / u
1,10
1,97
45
Collecteur
Quick and Easy
droit
Solution pour la plomberie • Système Quick and easy • Accessoires
ACCESSOIRES
Vanne d’arrêt
Quick and Easy
Codes
1038428
1038429
1038430
Dimensions
Cond. / pièce
25 x 25
32 x 32
40 x 40
1
1
1
Coffret à encastrer
pour collecteur
Prix H.T. € / u
21,01
41,26
69,20
Codes
1038458
1038459
1038460
1038461
Dimensions
Cond. / pièce
315 x 315 x 85 (¾’’)
465 x 315 x 85 (¾’’)
315 x 315 x 85 (1’’)
465 x 315 x 85 (1’’)
1
1
1
1
Platine de fixation
Quick and Easy
en métal
Code
1038145
Dimension
Cond. / pièce
Unique
1
Prix H.T. € / u
1,05
1013142
1013144
1013145
1013146
1013147
46
Dimensions
Cond. / pièce
16 mm
20 mm
25 mm
32 mm
40 mm
100
50
50
50
25
11,84
15,62
11,52
15,36
Platine de fixation
Quick and Easy
en plastique
Code
Dimension
Cond. / pièce
1038146
150 mm
20
Clip tube
Quick and Easy
Codes
Prix H.T. € / u
Prix H.T. € / u
0,89
Ecrou
Quick and Easy
D7 x 1,5
pour clip tube
Prix H.T. € / u
0,75
1,01
1,29
2,43
3,17
Code
Dimension
Cond. / pièce
1031030
M7 x 1,5
100
Prix H.T. € / u
0,38
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015--Tous
Tousdroits
droitsde
dereproduction
réservés
Solution pour la plomberie • Système Quick and Easy • Outillage
MILWAUKEE M12 ET M18
OUTILS D’EXPANSION
SANS FIL
DESCRIPTION
■ Outils d’expansion sans fil avec têtes auto-rotatives
pour tubes et bagues de diamètre 12 à 63 mm.
■ Expansion rapide d’une seule main et sans efforts.
■ Productivité accrue.
■ Forme compacte, design et ergonomique qui réduit
la penibilité lors d’ utilisations prolongées.
■ Conception en angle droit facilitant les installations
dans les endroits les plus exigus.
■ Lampe LED pour les espaces sombres.
■ Engrenages entièrement métalliques et armature
en métal pour une durée d’utilisation maximale
sur chantier.
■ Indicteur du niveau de charge de la batterie.
■ Chargement en 30 minutes.
GAMME
■ Milwaukee M12 pour diamètres 12 à 32 mm.
■ Milwaukee M18 pour diamètres 20 à 40 mm.
■ Outil à expandre électrique pour diamètres 40 à 63 mm.
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
47
Solution pour la plomberie • Système Quick and Easy • Outillage
Mallette
Milwaukee M12
têtes Quick and
Easy diamètre 12
à 32 mm
Comprend : outil d’expansion Milwaukee M12, trois
têtes pour diamètres 16, 20 et 25 mm, deux batteries, un
chargeur, un tube de graisse lubrifiante et une mallette.
Code
1057166
Diamètres
Cond. / pièce
12 / 16 / 20 / 25 / 32
1
Prix H.T. € / u
874,50
Têtes Quick
and Easy pour
Milwaukee M12 et
M18
Codes
1057171
1057172
1057173
1057175
1057177
1057183
Diamètres
Cond. / pièce
12
16
20
25
32
40
1
1
1
1
1
1
Batterie Li-lon
pour Milwaukee M12
Quick and Easy
Code
1057409
Puissance
Cond. / pièce
1.5 AH
1
Prix H.T. € / u
129,80
Mallette
Milwaukee M18
têtes Quick and
Easy diamètres
20 à 40 mm
Comprend : outil d’expansion Milwaukee M18, trois
têtes pour diamètres 20, 25 et 32 mm, deux batteries, un
chargeur, un tube de graisse lubrifiante et une Malette.
Code
1063908
Dimension
Cond. / pièce
20 / 25 / 32 / 40
1
Code
1057410
Puissance
Cond. / pièce
220-240 V/50-60 Hz
1
Cond. / pièce
1063701
40/50/63
1
Prix H.T. € / u
132,00
Pince coupe tube
Quick and Easy
et lame de rechange
Code
1001369
Puissance
Cond. / pièce
16 - 20 - 25
1
Prix H.T. € / u
30,61
Prix H.T. € / u
1595,00
Têtes pour outil
à expandre
électrique
Code
Dimension
95,50
105,05
107,47
111,65
120,67
130,46
Chargeur de
batterie pour
Milwaukee M12
Quick and Easy
Outil à expandre
électrique
Code
Prix H.T. € / u
Prix H.T. € / u
2450,00
1004033
1004036
1004038
Puissance
Cond. / pièce
40
50
63
1
1
1
Prix H.T. € / u
393,68
960,76
1089,53
48
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015--Tous
Tousdroits
droitsde
dereproduction
réservés
SOLUTIONS
DE CHAUFFAGE
ET DE RAFRAÎCHISSEMENT
Habitat individuel et collectif
Systèmes de planchers chauffants et rafraîchissants
• Dalles à plots
• Dalles planes
• Accessoires
• Outillage
Système Minitec pour la rénovation
• Dalle Minitec
• Accessoires
Collecteurs
• Collecteur polyamide UPONOR Vario Plus
• Collecteur inox UPONOR Vario S
• Accessoires
Blocs circulateurs
55
56
57
58
59
60
• Choisir les blocs circulateurs
Systèmes de régulation de la température ambiante
• Système de régulation sans fil
• Système de régulation filaire
BÂTIMENT
COMMERCIAL ET INDUSTRIEL
50
51
52
53
54
HABITAT INDIVIDUEL ET COLLECTIF
62
64
Bâtiment commercial et industriel
Système de plancher chauffant et rafraîchissant
Système Comfort Panel
Système Dalle Active UPONOR Contec
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
65
69
71
49
Solutions pour le chauffage et le rafraîchissement • Système de plancher chauffant et rafraîchissant
HABITAT
INDIVIDUEL & COLLECTIF
TERTIAIRE
SYSTÈMES DE PLANCHER CHAUFFANT ET
RAFRAICHISSANT
• Température uniforme dans toute la pièce.
• Économie d’énergie.
• Préservent les volumes des pièces concernées
et libèrent les espaces.
• Hygiéniques et sains : aucun mouvement
d’air, pas de soulèvement de poussière...
TECHNOLOGIE EXCLUSIVE DEM
DESCRIPTION
• Systèmes de chauffage basse température
et de rafraîchissement entièrement invisibles.
• Réseaux de tubes installés sur des dalles isolantes,
permettant la circulation d’eau à température
régulée pour assurer un confort thermique
quotidien.
APPLICATION
• Confort intérieur (chauffage et rafraîchissement
pour construction neuve ou en rénovation totale ou
partielle).
CARACTÉRISTIQUES
• Tube UPONOR PE-Xa, avec BAO (Barrière Anti
Oxygène) protégée ou tube Multicouche PE-RT/AL/
PE-RT.
• Prêts à poser : tubes, dalles, collecteurs et accessoires
livrés avec un plan de pose, un dossier d’équilibrage
hydraulique, un guide de pose.
• Systèmes conformes aux normes DTU et CSTB.
50
Le système de régulation UPONOR est basé sur
une technologie exclusive DEM : en surveillant
constamment les flux d’énergie dans le
bâtiment, le système adapte leur gestion en
temps réel, en garantissant des consommations
inférieures, en réduisant les émissions de CO2
et en optimisant le niveau de confort. Jusqu’à
8 % d’économies d’énergie par rapport à une
régulation “classique”.
SYSTÈMES VALIDÉS PAR
CERTITHERM
Certitherm, la marque de qualité de Cochebat,
garantit la performance thermique d’un système
donné selon la RT 2012, la NF EN 1264 et selon
l’application d’une suite de règles de bonnes
pratiques, telles que définies dans le règlement
d’usage.
Véritable marque de confiance, Certitherm est
un gage de qualité et de reconnaissance pour
l’installateur, une assurance pour les bureaux
d’études, les prescripteurs et les distributeurs, et
enfin, une preuve de fiabilité et de garantie pour
les particuliers.
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015- Tous
- Tousdroits
droitsde
dereproduction
réservés
SYSTÈME DALLE À PLOTS
DESCRIPTION
■ Epaisseur des plots : 25 mm.
■ Conformes à la Directive Technique pour les planchers
d’un film protecteur pour une meilleure résistance
aux piétinements.
■ Tenons et mortaises sur les 4 côtés et plots
auto-bloquants.
■ Système conforme au DTU 52.10.
■ Classement SC1a2Ch.
■ Dimensions 1 200 x 900 mm (1,08 m²) recouvertes
chauffant/rafraîchissant DTU 65-14.
Codes
1031007
1031008
1031009**
1031010**
1031011**
1060233
Épaisseur sans
plot (mm)
24
30
41
56
70
80
R*
(m² K / W)
0,75
0,95
1,25
1,70
2,10
2,40
Dalles /
Pack
12
12
10
8
6
6
m² / Pack
m² / Palette
12,96
12,96
10,80
8,64
6,48
6,48
12
12
10
8
6
6
Cond. m²/ Camion
1555,20
1244,16
1036,80
829,44
622,08
622,08
Prix H.T. € / m²
17,10
18,70
21,50
27,20
34,20
34,90
* R = résistance thermique.
** Réservé aux grandes surfaces (chantiers - minimum de commande : 500 m²) - Délai : nous consulter.
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
51
Dalle à plots
SYSTÈME DALLE PLANE
■ Bonne résistance à la compression.
■ Faible épaisseur.
■ Léger et facile à poser.
■ Emboîtement des panneaux.
Dalle mousse
polyuréthane rigide
Dalles de dimensions 1 200 x 1 000 mm en poluyréthane, revêtues sur chaque face d’un parement
composite étanche. Quadrillage au pas de 10 cm sur une face pour faciliter la pose et la découpe.
Bords rainurés bouvetés 4 côtés (sauf dalle 1078385). Certifiée ACERMI Classement SC1a2CH.
Code
Épaisseur (mm)
1078385**
1078386
1078387
1078388
1078389
1078390
1078391
1078392
1078393
1078394
1078395
1078396
1078397
20
30
44
53
58
66
70
77
82
90
103
110
120
R*
(m² K / W)
0,75
1,35
2,00
2,40
2,60
3,00
3,15
3,50
3,70
4,05
4,65
5,00
5,45
Dalles /
Pack
22
16
11
9
7
6
7
6
6
4
4
4
4
m² / Pack
m² / Palette
Cond. camion / m²
26,4
19,2
13,2
10,8
8,4
7,2
8,4
7,2
7,2
4,8
4,8
4,8
4,8
132
96
66
56
50,40
43,20
42
36
36
33,60
28,80
24
24
3432
2496
1716
1404
1310,4
1123,2
1092
936
936
873
748,8
624
624
Prix H.T. € / m2
13,37
17,71
24,98
29,44
30,32
35,69
38,67
41,64
44,39
48,75
54,74
58,49
63,17
* R = résistance
** Délai : nous consulter
Dalle polystyrène
accoustique (∆LW : 15 dB)
Dalles de dimensions 1 250 x 800 mm (1m²) en polystyrène graphité : épaisseur réduite. Tenons et
mortaises sur les 4 côtés. Quadrillage sur les deux faces pour une facilité de pose et de découpe.
Certifiée ACERMI et Classement SC1a2ACh.
Codes
Épaisseur (mm)
R*
(m² K / W)
Dalles / Pack
m² / Pack
m² / Palette
Cond. / camion
24
39
52
64
74
77
0,75
1,25
1,70
2,10
2,40
2,50
16
10
7
6
5
5
16,0
10,0
7,0
6,0
5,0
5,0
96
2304
1444
1008
864
720
720
1031003
1031004
1031005
1031006
1060232
1084078
60
42
36
30
30
Prix H.T. € / m2
14,61
19,44
22,83
27,96
29,82
34,56
* R = résistance thermique.
52
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015- -Tous
Tousdroits
droitsde
dereproduction
réservés
ACCESSOIRES
Pontets de fixation
tube 16/20 pour
dalle à plots
Tube PE-Xa BAO
Fabrication en polyéthylène réticulé type A. Couleur : blanc.
Marquage métrique. Barrière anti-oxygène protégée. Pose
facilitée grâce à la souplesse du tube. Sous ATEC.
Codes
Diamètre
Longueur
1058306
1058307
1047683
1083750
1046707
1047684
16 x 1,5
16 x 1,5
16 x 1,5
20 x 1,9
20 x 1,9
20 x 1,9
120
240
640
100
200
640
Code
Cond. / pièce
1000019
0,17
Agrafes
pour dalle plane
Prix H.T. € / m
1,66
1,63
1,48
2,11
2,12
1,91
Prix H.T. € / u
500
Designation
Codes
Agrafes 40 mm
Agrafes 55 mm
1002296
1002297
Cond. / pièce
Prix H.T. € / u
1000
300
0,22
0,28
Adjuvant béton
UPONOR VD450
Code
Conditionnement
Prix H.T.€ / l.
1000084
Bidon de 20 l.
3,55
Le même tube multicouche que pour le sanitaire et le
chauffage : barrière anti-oxygène absolue et durabilité
excellente.
Couleur : blanc. Sous ATEC.
Codes
Diamètres
Longueurs
1013378
1013371
1013380
1013388
16 x 2
16 x 2
16 x 2
20 x 2,25
100
200
500
100
Prix H.T. € / u
71,00
Tube Multicouche
en couronne
Bande
périphérique
isolante
Prix H.T. € / m
1,69
1,56
1,63
2,79
Livrée avec feuille de polyane de recouvrement de 15 cm
prédécoupée de cm en cm à 10 cm de hauteur.
Code
1000079
Dimension
Cond. / m
Ép. 8 x H 150 mm
50
Livrée avec feuille de polyane de recouvrement de 15 cm
prédécoupée de cm en cm à 10 cm de hauteur.
Code
Dimension
Cond. / m
Prix H.T. € / m
Ép. 10 x H 150 mm
50
0,77
Bande
périphérique
isolante
Bande
périphérique
isolante
autocollante
1000080
Prix H.T. € / m
1,05
Mousse de polyéthylène avec bande adhésive pour la
fixation au mur.
Code
1020182
Dimension
Cond. / m
Ép. 10 x H 200 mm
50
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
Prix H.T. € / m
1,94
53
OUTILLAGE
Pince coupe tube
Multicouche et
lame de rechange
Pince coupe tube
Quick and Easy et
lame de rechange
Code
1001369
Puissance
Cond. / pièce
16 - 20 - 25
1
Prix H.T. € / u
30,61
Codes
1083646
1083647
Modèles
Dimensions
Pince coupante
Lame de rechange
16-25
16-25
Cond. /
pièce
1
1
Prix H.T. € / u
118,25
27,81
Guide tube
Agrafeuse pour
dalle plane
Codes
Diamètres
Cond. / pièce
16
20
2
2
Prix H.T. € / u
2,44
3,06
Designation
Code
Agrafeuse
1002295
Cond. / pièce
1
Prix H.T. € / u
397,61
1000118
1001229
54
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015- Tous
- Tousdroits
droitsde
dereproduction
réservés
SYSTÈME MINITEC POUR LA RÉNOVATION
■ R énovation totale : un réseau de tube, installé sur les
dalles auto-collantes posées directement sur le sol
existant isolé, couvertes par une fine couche de mortier qui transmet par rayonnement l’énergie diffusée
par l’eau circulant dans la nouvelle installation.
Régulation automatique du système.
■ Rénovation partielle : dans le cas d’une rénovation,
le système se connecte à un ou plusieurs radiateurs
de l’installation existante, grâce à une mini pompe
d’impulsion.
CARACTÉRISTIQUES
■ Compatible avec une installation de panneaux solaires,
chaudière à condensation...
Tube PE-Xa
Dalle Minitec
épaisseur 12 mm
Dalle à plots (pour la fixation des tubes) en polystyrène
compressé. Autocollante pour un maintien parfait au sol.
Adaptée à l’utilisation avec les tubes PE-Xa 9,9 x 1,1 mm
UPONOR.
Tube Q&E PE-Xa tricouche 9,9 x 1,1 mm avec barrière anti
oxygène intégrée.
Codes
1063288
1063289
1063381
Longueur (m)
120
240
480
Prix H.T. € / m
1,30
1,19
1,11
Code
Dimension
1005261 720 x 1120 mm (0,8064 m²)
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
Cond. / m² Prix H.T. € / m2
15,4
18,90
55
DESCRIPTION
ACCESSOIRES
Bande
périphérique
isolante
autocollante
Code
1020183
Dimension
Cond. / m
Ép. 8 x H 60 mm
20
Guide
Tube 90° DN 9,9
Prix H.T. € / m
0,96
Pour tube de 9,9 mm.
Code
Cond. / pièce
1020224
1034781
Dimension (mm)
Cond. / pièce
Pour tube 9,9 x 1,1
10
Prix H.T. € / u
0,20
Code
1020245
Dimension (mm)
Cond. / pièce
Pour tube 9,9 x 1,1
1
Raccord double
pour
collecteur
Raccord en laiton pour le raccordement de 2 circuits de
la même longueur dans la même pièce. Livré avec les
adaptateurs spéciaux tubes PE-Xa.
Code
1016692
Dimension
¾" F Eurocone
9,91 x 10,5 mm
Cond. / pièce
1
Prix H.T. € / u
27,86
Pour le raccordement des tubes PE-Xa entre eux. Montage
Quick & Easy. Livré avec bagues Quick and Easy.
Code
Dimension
Cond. / pièce
Prix H.T. € / u
56
9,9 x ¾" F
1
11,59
Prix H.T. € / u
144,41
Adaptateur
Eurocone
pour collecteur
Pour Le raccordement des tubes PE-Xa aux collecteurs.
Montage classique.
Code
Dimension
Cond. / pièce
Prix H.T. € / u
1013426
¾“ F Eurocone
9,91 x 10,5 mm
Adaptateur
Quick and Easy
pour collecteur
1005266
0,82
Tête DN 9,9 pour
outil à expansion
manuelle Quick
and Easy
Bague
Quick and Easy
Blanche DN 9,9
Code
Prix H.T. € / u
1
1
6,23
Manchon égal
Quick and Easy
Pour le raccordement des tubes PE-Xa entre eux. Montage
Quick & Easy. Livré avec bagues Quick and Easy.
Code
1005264
Dimension
Cond. / pièce
9,9 x 9,9
1
Prix H.T. € / u
4,32
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015--Tous
Tousdroits
droitsde
dereproduction
réservés
Solutions pour le chauffage et le rafraîchissement • Collecteur polyamide
COLLECTEUR POLYAMIDE
UPONOR VARIO PLUS
Kit de base
sans vanne
Composé de l’ensemble purgeur et boisseau de vidange
ou remplissage, des raccords de connexion circuits 1’’, des
thermomètres et des fixations du collecteur.
Code
Cond.
1046882
Prix H.T. € / u
1
103,69
Kit d’extension
circuit
Composé d’un départ avec débitmètre et d’un retour avec
vanne d’arrêt motorisable, à visser sur la base, étanchéité
parfaite grâce au joint sur chaque élément.
1042471
1030583
1030584
1030585
Nb de circuits
Cond. / pièce
1
3
4
6
1
1
1
1
Prix H.T. € / u
40,60
114,79
139,13
208,01
Kit coude 90°
Code
1032702
Cond.
1
Bouchon femelle
¾”
Prix H.T. € / u
21,63
Code
1014122
Cond.
10
Moteur électrique
24 V pour collecteur
polyamide
Code
1000138
Cond.
1
Codes
Prix H.T. € / u
46,55
Prix H.T. € / u
8,48
Raccord ¾’’
écrou libre
pour mise en eau
Code
1009214
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
Cond.
1
Prix H.T. € / u
2,46
57
Solutions pour le chauffage et le rafraîchissement • Collecteur inox
COLLECTEUR INOX
UPONOR VARIO S
Collecteur inox
sans vanne
Codes
1013051
1013052
1013053
1013054
1013055
1013056
1013057
1013058
1013059
1013060
1013061
Nb de circuits
Cond. / pièce
2
3
4
5
6
7
8
9
10
11
12
1
1
1
1
1
1
1
1
1
1
1
Prix H.T. € / u
173,13
222,08
271,03
319,98
368,92
417,87
466,82
515,75
564,70
613,65
662,61
Moteur électrique
24 V pour collecteur
inox
Code
1013008
58
Cond.
1
Prix H.T. € / u
49,38
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015- Tous
- Tousdroits
droitsde
dereproduction
réservés
Solutions pour le chauffage et le rafraîchissement • Collecteur inox
ACCESSOIRES
Coffret
encastrable
1031016
1031017
1031018
Nombre
de circuits
Dimensions
(l x h x p) mm
Cond. / pièce
Prix H.T.
€ / u
Codes
2-4
5-8
9-12
490x705x80
725x705x80
1025x705x80
1
1
1
114,51
150,14
189,58
1031013
1031014
1031015
Nombre
de circuits
Dimensions
(l x h x p) mm
Cond. / pièce
Prix H.T.
€ / u
2-4
5-8
9-12
496x620x125
732x620x125
1030x60x125
1
1
1
155,23
180,67
220,12
Raccord PEX
pour collecteur
Codes
1031020
1031021
Dimensions
Cond. / pièce
16 x ¾"
20 x ¾"
2
2
Raccord
Multicouche
pour collecteur
Prix H.T. € / u
4,90
5,24
Code
1064103
Dimensions
Cond. / pièce
16 x ¾"
10
Ensemble
de 2 vannes
d’arrêt 1’’
Code
1032701
Dimension
Cond. / pièce
1"
1
Prix H.T. € / u
4,35
Vanne avec
thermomètre
Prix H.T. € / u
31,15
Codes
Couleur
Cond. / pièce
1031027
1031028
Bleu
Rouge
1
1
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
Prix H.T. € / u
32,99
32,99
59
Codes
Coffret
mural
Solutions pour le chauffage et le rafraîchissement • Blocs circulateurs
CHOISIR
LES BLOCS CIRCULATEURS
Uponor Push 23AW
Uponor MPG 10
Uponor CPG 15
Dispositif de réglage
à température constante
pour l’installation sur le collecteur.
Départ sur la branche supérieure
du collecteur.
Raccord primaire par le bas.
Dispositif de réglage variable
Dispositif de réglage à température
pour l’installation sur le collecteur.
variable pour l’installation
Composants de réglages prémontés. en chaufferie.
Composants de réglages prémontés.
Domaine d’utilisation
Chauffage
Rafraîchissement
Installation
Sur collecteur
À l’intérieur d’un coffret
Dans une chaufferie
Composants
Vanne thermostatique
Vanne d’équilibrage du débit
Sonde capillaire
■
-
■
■
■
■
■
■
-
■
■
-
■
■
■
■
kvs départ
0,9 m3/h
kvs retour
2,0 m3/h
■
■
En option
En option
■
■
■
■
Sonde sur température retour
En option
En option
Sonde de température ambiante
En option
En option
Sonde d’humidité H-56 (radio)
En option
En option
■
■
■
■
■
■
■
20-55 °C
20-60 °C
20-60 °C
Wilo
Grundfos Alpha 2L 15/60
3-10 KW
1-3 KW
Grundfos Alpha 2L 15/60
3-15 KW
3-10 KW
Central C-46
Antenne
Sonde externe
Capteur de débit
Servomoteur
Vanne mélangeuse 3 voies
Vanne d’arrêt
Vanne d’équilibrage du débit
Température de fonctionnement
sur le secondaire
Circulateur
Puissance thermique
60
60
3-10 KW
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015- Tous
- Tousdroits
droitsde
dereproduction
réservés
Solutions pour le chauffage et le rafraîchissement • Blocs circulateurs
Bloc circulateur
Push 23AW
Bloc circulateur
MPG 10
Pour le chauffage et le rafraîchissement.
Installation sur collecteur UPONOR. Prémonté avec une
centrale de régulation C-46 et muni d’une interface vers
la centrale de régulation C-56. De 3 à 10 kW. Régulation
électronique de la vanne trois voies.
Capteurs de la température aller, et de la température
extérieur. Mode rafraîchissement avec capteur d’humidité
H-56 et relais antenne. Pompe Grundfos Classe A.
Compatible avec central de régulation Uponor C-56.
Pour le chauffage.
Installation sur collecteur UPONOR.
Muni d’un thermostat pour un contrôle permanent
de la température aller de 20 °C à 55 °C.
10kW. Pompe Grundfos Classe A.
Code
Cond.
1078304
1
Prix H.T. € / u
863,10
Code
Cond.
1078306
Prix H.T. € / u
1
1737,75
Bloc circulateur
CPG 15
Code
1078308
Cond.
1
Pour le chauffage et le rafraîchissement, en régulation
centrale.Installation en chaufferie sur source de production
chaud ou froid. De 3 à 15 kW.
de
Régulation électronique de la vanne trois voies.
Capteurs de la température aller, et de la température
extérieur.
Mode rafraîchissement avec capteur d’humidité H-56 et
relais antenne.
Pompe Grundfos Classe A.
Compatible avec centrale de régulation UPONOR C-56.
Prix H.T. € / u
1974,00
Capteur d’humidité
H-56
Code
1047846
Cond.
1
Prix H.T. € / u
111,09
Antenne relais
Code
1046116
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
Cond.
1
Prix H.T. € / u
98,12
61
Solutions pour le chauffage et le rafraîchissement • Système de régulation sans fil
SYSTÈME DE RÉGULATION SANS FIL
Ensemble
de régulation radio
C-56 et I-76
Comprend une centrale, un module d’interface et une
antenne. Auto-équilibrage. Contrôle des pièces. Diagnostic
alimentation. Réglage confort. By-pass. Alimentation 230 V.
Code
1046081
Cond.
Prix H.T. € / u
1
597,18
Thermostat T-75
avec afficheur
Fourni avec 2 piles LR03 1,5 V.
Codes
1000502
1000504
1046114
Couleur
Cond. Blanc
Argent
Noir
1
1
1
Centrale
de régulation
C-46
Code
Caractéristiques
Cond.
1047844
Alimentation 24 V
1
Caractéristiques
Cond.
1047847
Pour radio 24 V
1
Prix H.T. € / u
995,00
Codes
Couleur
Cond. / pièce
1000503
1000505
1046115
Blanc
Argent
Noir
1
1
1
1047846
62
Cond.
1
Prix H.T. € / u
5,93
14,20
6,14
Sonde extérieure
ou intérieure
pour C-46
Prix H.T. € / u
55,00
Code
Caractéristiques
Cond.
1047848
Pour radio 24 V
1
Prix H.T. € / u
111,09
Prix H.T. € / u
82,50
Alimentation
230 V / 24 V,
0,30A, N/CE/S
Capteur d’humidité
H-56
Code
86,83
106,88
92,18
Support
pour thermostat
T-75
Sonde
départ / retour
pour C-46
Code
Prix H.T. € / u
Code
Caractéristiques
Cond.
1048763
Pour radio 24 V
1
Prix H.T. € / u
20,40
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015--Tous
Tousdroits
droitsde
dereproduction
réservés
Solutions pour le chauffage et le rafraîchissement • Système de régulation sans fil
Centrale
de régulation seule
C-56
Module d’interface
I-76
Alimentation 230 V.
Cond.
1046082
Prix H.T. € / u
1
394,11
Code
Cond.
1046083
Module d’accès
déporté par SMS
R-56
Code
1045570
Cond.
1000515
Dimension (m)
Cond.
15
1
1045572
Sonde extérieure
Sonde de sol
45,61
843,21
Cond.
Prix H.T. € / u
1
118,90
Thermostat radio
T-55
Code
1058385
Cond.
Codes
Cond.
1000529
1000538
1
1
Prix H.T. € / u
68,13
20,51
Prix H.T. € / u
1
Sonde pour
thermostat T-33,
T-37 OU T-54
Modèles
Prix H.T. € / u
Prix H.T. € / u
1
Thermostat radio
pour lieu public
T-54
Code
273,54
Câble d’installation
Code
ermet de contrôler et de piloter votre régulation de
P
chauffage à distance avec votre téléphone portable.
Prix H.T. € / u
1
63,72
Relais chauffant /
rafraîchissant
Codes
1000516
1000517
Caractéristiques
Cond.
24 V
220 V
1
1
Prix H.T. € / u
104,91
109,23
Répéteur radio
Code
1000518
Caractéristiques
Cond.
230 V
1
Prix H.T. € / u
189,26
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
63
Code
ilotage au maximum de 3 centrales de régulation / module
P
d’interface.
Solutions pour le chauffage et le rafraîchissement • Système de régulation filaire
SYSTÈME DE RÉGULATION FILAIRE
DESCRIPTION
- Système de contrôle de température ambiante pour
chaque pièce.
- Composé d’une centrale de régulation
et de thermostats électroniques d’ambiance.
- Les thermostats sont directement reliés par
l’intermédiaire de câbles électriques à la centrale qui
pilote les moteurs électriques et facultativement, le
circulateur de l’installation.
- Le système permet la connexion de 6 thermostats
d’ambiance et de 12 têtes électroniques à une même
base de connexion.
Centrale de
régulation filaire
C-33/C-35
Codes
1000531
1000533
Caractéristiques
Cond. / pièce
6 canaux - C33 - 230 V
1
1
12 canaux - C35 - 230 V
Thermostat câblé
T-35
Code
1058386
Cond.
1
Prix H.T. € / u
25,93
1000537
Cond.
1
Prix H.T. € / u
25,24
Code
1000536
Cond.
1
Code
Cond.
1
Prix H.T. € / u
68,36
Code
1000539
Cond.
1
Code
64
Cond.
1
Prix H.T. € / u
97,02
22,50
Prix H.T. € / u
2,94
Horloge I-36 pour
centrale C-33 ou
C-35
Code
1048013
Cond.
1
Thermostat câblé
numérique T-36
fonction autoéquilibrage
1048011
Prix H.T. € / u
Support mural
pour T-33, T-35,
T-37, T-54 ou T-55
Thermostat câblé
encastré T-34
1048010
117,47
179,17
Thermostat
câblé pour sonde
extérieure T-37
Thermostat câblé
pour lieu public
T-33
Code
Prix H.T. € / u
Prix H.T. € / u
114,71
Thermostat câblé
numérique T-38 fonction
auto-équilibrage et
programmable
Code
1048012
Cond.
1
Prix H.T. € / u
117,13
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015--Tous
Tousdroits
droitsde
dereproduction
réservés
BÂTIMENT
COMMERCIAL ET
INDUSTRIEL
SYSTÈMES DE PLANCHER CHAUFFANT ET
RAFRAICHISSANT
• Investissement faible.
• Coûts de fonctionnement faibles.
• Peu de composants.
• Planification et installation simples.
• Système réversible chaud / froid.
COMPOSANTS
• Tube PE-Xa en diamètre 20 et 25 mm et ses
accessoires : bande périphérique industrielle,
film pare-vapeur et les éléments de fixation
(différents selon le mode de pose).
• Un collecteur industriel et ses accessoires.
DESCRIPTION
• Le système de plancher chauffant/rafraîchissant
industriel est un système à basse température
adapté aux bâtiments industriels.
APPLICATION
• Chauffage et rafraîchissement de bâtiments
industriels : entrepôts, centres logistiques, hangars,
aéroports...
CARACTÉRISTIQUES
Pose avec rails autocollants
• Peut être combiné avec des isolants d’épaisseurs
et de densités différentes.
• Chaque circuit de chauffage est connecté
séparément au collecteur industriel UPONOR.
• Tube PE-Xa avec BAO protégée en diamètre
20 ou 25 mm sous ATEC.
Pose sur treillis
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
65
Tube PE-Xa BAO
Fabrication en polyéthylène réticulé type A. Couleur : blanc.
Marquage métrique. Barrière anti-oxygène protégée. Pose
facilitée grâce à la souplesse du tube. Sous Atec.
Codes
Diamètres
Longueurs
1046706
1046707
1047684
1064303
20 x 1,9
20 x 1,9
20 x 1,9
25 x 2,3
100
200
640
640
Guide tube
Codes
Diamètres
Cond. 20
25
1
1
1001229
1001230
Prix H.T. € / u
3,06
3,00
Prix H.T. € / m
2,11
2,12
1,91
3,83
Pontet de fixation
pour rail
Rail autocollant
pour fixation tube
Codes
1000019
1005291
Codes
1000018
1005290
Diamètres
Longueur
Cond. / m
14-20
25-50
1
3
100
30
Dimensions
Longueur
Cond. / m
14-20
25-50
41
50
500
500
Prix H.T. € / u
0,17
0,10
Prix H.T. € / m
2,90
6,40
Gaine de
protection 28/34
Bande
périphérique
isolante
autocollante
Code
1030631
Dimensions
Cond. 25 m
25
Prix H.T. € /m
4,40
Mousse de polyéthylène avec bande adhésive pour la
fixation au mur.
Code
1020182
Dimensions
Cond. / m
Ép. 10 x H 200 mm
50
Prix H.T. € /m
1,94
Treillis enrobé
Clips pour fixation
sur treillis
Codes
Code
Cond.
Prix H.T. € / u
1031001
1000
0,34
66
1005087
1005084
1005085
Dimensions
(mm)
Quadrillage
(cm)
Cond. 2100 x 1200 x 3
15 x 15
10 x 10
5x5
25
25
15
2100 x 1200 x 3
2150 x 750 x 3
Prix H.T. € / m2
5,15
6,75
15,50
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015--Tous
Tousdroits
droitsde
dereproduction
réservés
Film pare-vapeur
en PE-LD
Lien plastique pour
fixation sur treillis
Code
1005287
Dimension
Cond. Prix H.T. € / u
200
1000
0,04
Codes
Epaisseurs
Cond. 0,10
0,18
150 m² / 100 x 1,5 m
75 m² / 60 x 1,25
1005051
1005049
Prix H.T. € / m2
1,47
1,94
Dérouleur pour
couronne (640 m)
1006256
Dimension
Cond. L 740 x H 1300
1
Prix H.T. € / u
1585,00
Code
Pose avec rails autocollants
Pose sur treillis
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
67
Solutions pour le chauffage et le rafraîchissement • Collecteur industriel
Kit de base sans
vanne
Kit d’extension
circuit DN 20
et DN 25
Composé de fixations longues et courtes, boisseau de
vidange ou remplissage, 2 thermomètres 0-60 °C, 1
manomètre, 2 bouchons d’extrémité, connexions avec
écrou libre et les accessoires de montage.
Code
1045815
Dimension
Cond. 1 ½’’
1
Prix H.T. € / u
196,83
Composé d’un départ et d’un retour.
Le retour est compatible avec les moteurs électrique 24 V
UPONOR.
Codes
Descriptions
Cond. / pièce
1045814
1045813
Pour DN 20
Pour DN 25
1
1
Prix H.T. € / u
71,40
98,95
ACCESSOIRES
Débitmètre
Vanne d’arrêt
Débitmètre pour collecteur industriel UPONOR.
Il permet l’équilibrage des différentes boucles.
Code
1030134
Description
Cond. 4-20 l / min
1
Robinet tournant sphérique pour collecteur industriel.
Prix H.T. € / u
17,01
Code
1030135
Dimension
Cond. / pièce
1 ½"
1
Fixation
1045816
68
Cond.
1
92,40
Raccord PEX
collecteur
Kit de fixation pour collecteur industriel composé de deux
fixations longues et deux fixations courtes.
Code
Prix H.T. € / u
Codes
1031021
Description
Cond. / pièce
20 x ¾"
2
Prix H.T. € / u
5,24
Prix H.T. € / u
30,28
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015--Tous
Tousdroits
droitsde
dereproduction
réservés
Solutions pour le chauffage et le rafraîchissement • Système de plafond chauffant et rafraîchissant
SYSTÈME COMFORT PANEL
■ Système de plafond chauffant/rafraîchissant composé
de panneaux prémontés avec circuits de tubes
intégrés, pour faux plafond technique.
APPLICATION
■ Adapté aux bâtiments neufs ou en rénovation,
bureaux, résidences, collèges...
■ Température de confort homogène sur toute
le surface et une réponse plus rapide pour atteindre
la température souhaitée.
■ Une seule installation pour gérer la chaleur
et le refroidissement.
■ Protection au feu et isolant acoustique.
■ Installation simple, pas besoin d’outils spécifiques.
■ Aucun besoin de maintenance particulière.
CARACTÉRISTIQUES
■ Matériaux innovants.
■ Efficacité énergétique élevée.
■ Compatible avec n’importe quel système de gestion
d’énergie.
■ Réversible chaud / froid.
■ Régulation grâce à un système efficace de gestion
d’énergie.
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
69
DESCRIPTION
Solutions pour le chauffage et le rafraîchissement • Système de plafond chauffant et rafraîchissant
Panneau
Comfort Panel
Manchon
réduit
(épaisseur 20 mm)
Codes
Dimensions
Cond. / pièce
1045316
590 x 1190 – 0,70 m²
1
1045318
590 x 590 – 0,35 m²
(avec tube intégré)
1
175,34
1022984
590 x 1190 – 0,70 m²
(nu)
1
48,83
1045320
590 x 590 – 0,35 m²
1
24,39
(avec tube intégré)
(nu)
Spécial pour raccordement rapide des tubes du système
Comfort Panel, pour tube de 10 x 1,5 mm.
Prix H.T. € / u
323,92
Code
1045326
Dimension (mm)
Cond. / pièce
15-10
1
Manchon
égal
Code
1045325
Dimension (mm)
Cond. / pièce
10
1
14,33
Adaptateur
rapide
Spécial pour le raccordement rapide des tubes du système
Comfort Panel, pour tube de 10 x 1,5 mm.
Prix H.T. € / u
Prix H.T. € / u
8,76
En laiton nickelé. Conçu pour le raccordement terminal du
système Comfort Panel.
Codes
1000300
Dimensions
Cond. / pièce
¾" M – 15
1
Prix H.T. € / u
26,39
Insert
Insert pour le raccordement du tube et du raccord dans les
panneaux Comfort Panel, pour tube de 10 x 1,5 mm.
Code
1045328
70
Dimension (mm)
Cond. / pièce
Pour tube 10 x 1,5
1
Prix H.T. € / u
2,16
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015--Tous
Tousdroits
droitsde
dereproduction
réservés
DALLE ACTIVE
UPONOR
CONTEC
UNE SOLUTION INNOVANTE INTÉGRÉE À LA STRUCTURE BÉTON POUR UN
RAFRAÎCHISSMENT ET UN CHAUFFAGE PLUS PERFORMANT
Modules intégrés à la structure béton
■ C’est un système de stockage actif d’énergie
qui exploite la masse de béton du bâtiment pour
uniformiser la température ambiante au moyen
d’un réseau de tubes installé sur des treillis
métalliques et incorporé dans le corps de l’ouvrage.
En mode rafraîchissement, l’eau froide circule dans
les tubes noyés dans la couche du plafond pour
empêcher l’élévation de la température provenant
du rayonnement solaire et des sources de chaleur
internes.
■ La masse de béton est alors considérée
comme réservoir de chaleur ou de fraîcheur. Son
fonctionnement nécessite des températures de
fonctionnement peu élevées et permet notamment
de réduire considérablement la consommation
énergétique tout en augmentant le confort
thermique de ses occupants.
Modules préfabriqués sur mesure
■ Les technologies conventionnelles de chauffage
ou climatisation sont réduites au minimum ce qui
permet d’améliorer l’environnement intérieur. Le
système est invisible, inaudible et sans courant d’air.
L’innovation au coeur du bâtiment !
Raccords Quick and Easy ; rapidité et fiabilité garanties
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
71
SYSTÈME DE CANALISATION PRÉ-ISOLÉE
SYSTÈME
DE CANALISATION
PRÉ-ISOLÉE UPONOR
ECOFLEX
72
Choisir sa gamme selon l’application
73
Raccords Wipex et Quick and Easy
74
Tubes pré-isolés Ecoflex Thermo / Varia
75
Tubes pré-isolés Ecoflex Aqua
81
Tubes pré-isolés Ecoflex Supra
83
Tubes pré-isolés Ecoflex Quattro
85
Adaptateurs
87
Accessoires
87
Outillage
89
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015- -Tous
Tousdroits
droitsde
dereproduction
réservés
TUBES PRÉ-ISOLÉS
CHOISIR SA GAMME
SELON L’APPLICATION
Applications
Température du
liquide
Pression du liquide
Eau potable
20 °C
16 bar
Eau chaude sanitaire
60 °C
10 bar
Liquide caloporteur
90 °C
4 bar
-10 °C/ 20 °C
16 bar
Liquide
Eau glacée
Thermo / Varia
Aqua
Supra
Quattro
Voir page 75
Voir page 81
Voir page 83
Voir page 85
■
■
■
■
■
■
■
Autres
Câble de protection
contre le gel optionnel
■
Cable chauffant optionnel
■
Thermo
uniquement
■
■
PE-Xa avec BAO
PE-Xa
PE-HD
PE-Xa et PE-Xa
avec BAO
Mousse PE
Mousse PE
Mousse PE
Mousse PE
PE-HD
PE-HD
PE-HD
PE-HD
Matériau
Tube caloporteur
Isolation
Gaine de protection
Gaine extérieure annelée
en polyéthylène haute densité
Grande résistance. Traitée anti-UV
Tube caloporteur en PE-Xa avec BAO
(Barrière Anti Oxygène)
pour Ecoflex Thermo/Varia
Tube PEHD pour Ecoflex Supra
Isolant en mousse de Polyéthylène à cellules
fermées en couches successives dite “pelures
d’oignon” (meilleure flexibilité et dilatation)
Stabilité dans le temps. Étanchéité
Un écarteur bicolore servant de repérage aller / retour
Tarif
Catalogue
public 2014
tarif professionnel
valable jusqu’au
2015
31valable
décembre
jusqu’au
2014 31
- Tous
décembre
droits de
2015
reproduction
- Tous droits
réservés
73
STRUCTURE DU TUBE
Système de canalisation pré-isolée • Raccords
Deux types de raccords sont compatibles
avec le système de canalisation pré-isolée
RACCORDS WIPEX
DESCRIPTION
■ Accessoires avec filetage cylindrique.
■ Étanchéité assurée par un joint torique EPDM.
■ Livré avec les éléments femelles.
■ Raccordement fiable et durable.
■ Simple à mettre en œuvre.
■ Étanchéité par joint torique : pas besoin d’utiliser
de téflon ni de chanvre.
GAMME
■ Raccord mâle droit Wipex.
■ Raccord en Té Wipex.
■ Coude 90° Wipex.
■ Manchon taraudé Wipex.
■ Réduction Wipex.
■ Manchon Wipex.
RACCORDS QUICK AND EASY
À utiliser
exclusivement
sur les canalisations
Thermo et Varia
■ Aucun joint torique : plus de fiabilité.
■ Une résistance plus importante aux produits
chimiques.
■ Excellente résistance à la corrosion.
■ Diamètre nominal plus important de 20 % comparé
aux autres systèmes du marché.
■ Montage simple et rapide.
■R
ACCORDS PPSU QUICK AND EASY
■R
ACCORDS LAITON QUICK AND EASY
DESCRIPTION
DESCRIPTION
■ Gamme de raccord en PPSU (polyphénylsulphone),
de couleur noire.
■ Compatible exclusivement avec le tube PE-Xa
UPONOR.
GAMME
74
avec le tube PE-Xa UPONOR.
GAMME
■ Tés, manchons, coudes de diamètre 25 à 63 mm.
■ Tés, manchons, coudes et collecteurs filetés
ou taraudés de diamètre 25 à 63 mm.
■ Collecteurs.
■ Gamme de raccords en laiton.
■ Compatible exclusivement
■ Manchons simples, filetés ou taraudés
du 25 au 63 mm.
■ Coudes et Tés simples, filetés ou taraudés
du 25 au 40 mm.
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015- -Tous
Tousdroits
droitsde
dereproduction
réservés
Système de canalisation pré-isolée • Tubes pré-isolés • Ecoflex Thermo / Varia
TUBES PRÉ-ISOLÉS ECOFLEX THERMO/VARIA
TUBE EN PE-Xa AVEC BAO. PN4/90 °C, PN6/60 °C.
ISOLATION AMÉLIORÉE POUR ECOFLEX THERMO.
UTILISÉ POUR LE CHAUFFAGE OU L’EAU CHAUDE SANITAIRE.
Thermo Single
Kit embout
terminal EPDM
Livraison sur demande avec câble chauffant
par couronne complète uniquement : nous consulter.
Codes
1018109
1018110
1018111
1018112
1018113
1018114
1018115
1018116
Diamètres de/
di/ep.
(mm)
DN
25 / 20,4 / 2,3
32 / 26,2 / 2,9
40 / 32,6 / 3,7
50 / 40,8 / 4,6
63 / 51,4 / 5,8
75 / 61,4 / 6,8
90 / 73,6 / 8,2
110 / 90,0 / 10,0
20
25
32
40
50
65
80
100
Dimensions Longueurs Rayons de
ext. Gaine couronne courbure
(mm)
(m)
(m)
140
140
175
175
175
200
200
200
200
200
200
200
200
100
100
100
0,25
0,30
0,35
0,45
0,55
0,80
1,10
1,20
Livré avec collier de serrage.
Indispensable pour assurer l’étanchéité.
Prix H.T. € / m
40,49
47,47
59,35
71,22
112,09
127,92
143,75
155,61
Codes
Diamètres
1018315
1018315
1018313
1018313
1018312
1018310
1018310
1018310
Thermo Twin
Prix H.T. € / u
25
32
40
50
63
75
90
110
72,93
72,93
81,74
81,74
81,49
82,16
82,16
82,16
Kit embout
terminal EPDM
Diamètres de/di/ep.
(mm)
DN
1018134
1018135
1018136
1018137
1018138
25 / 20,4 / 2,3 (x2)
32 / 26,2 / 2,9 (x2)
40 / 32,6 / 3,7 (x2)
50 / 40,8 / 4,6 (x2)
63 / 51,4 / 5,8 (x2)
20
25
32
40
50
Dimensions Longueurs Rayons de Prix H.T. € / m
(mm)
(m)
(m)
175
175
175
200
200
200
200
200
100
100
0,50
0,60
0,80
1,00
1,20
60,61
70,94
96,72
127,67
143,15
Codes
1018309
1018309
1018309
1018307
1018307
Thermo Mini
1018132
1018133
(mm)
DN
25 / 20,4 / 2,3
32 / 26,2 / 2,9
20
25
200
150
0,20
0,25
25
32
40
50
63
78,50
78,50
78,50
83,44
83,44
Livré avec collier de serrage. Indispensable pour assurer l’étanchéité.
(mm)
(m)
(m)
68
68
Prix H.T. € / u
Kit embout
terminal EPDM
Encombrement limité et économique.
Livraison sur demande avec câble chauffant par
couronne complète uniquement : nous consulter.
Codes
Diamètres
20,27
20,79
Codes
1018316
1018316
Diamètres
25
32
Prix H.T. € / u
75,54
75,54
■ A
CCESSOIRES : VOIR PAGE 87
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
75
Codes
TUBE EN PE-Xa AVEC BAO. PN4/90 °C, PN6/60 °C. UTILISÉ POUR LE CHAUFFAGE OU L’EAU
CHAUDE SANITAIRE.
Varia Single
Kit embout
terminal EPDM
Codes
(mm)
DN
1018230
1018231
1018232
1018233
1018234
1018235
1018236
1018237
25 / 20,4 / 2,3
32 / 26,2 / 2,9
40 / 32,6 / 3,7
50 / 40,8 / 4,6
63 / 51,4 / 5,8
75 / 61,4 / 6,8
90 / 73,6 / 8,2
110 / 90,0 / 10,0
20
25
32
40
50
65
80
100
(mm)
(m)
(m)
90
90
140
140
140
175
175
175
200
200
200
200
200
200
100
100
0,25
0,30
0,35
0,45
0,55
0,80
1,10
1,20
27,04
31,76
41,17
52,92
78,79
98,38
106,88
123,88
Codes
Diamètres
1018246
1018246
1018314
1018314
1018314
1018312
1018311
1018311
Varia Twin
Prix H.T. € / u
25
32
40
50
63
75
90
110
38,06
38,06
71,47
71,47
71,47
81,49
137,90
137,90
Kit embout
terminal EPDM
Codes
(mm)
DN
1018238
1018239
1018240
1018241
25 / 20,4 / 2,3 (x2)
32 / 26,2 / 2,9 (x2)
40 / 32,6 / 3,7 (x2)
50 / 40,8 / 4,6 (x2)
20
25
32
40
(mm)
(m)
(m)
140
140
140
175
200
200
200
200
0,50
0,60
0,80
1,00
43,52
50,57
79,97
86,23
Codes
1018245
1018245
1018245
1018308
Diamètres
25
32
40
50
Prix H.T. € / u
60,21
60,21
60,21
90,23
■ ACCESSOIRES : VOIR PAGE 87
76
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015- -Tous
Tousdroits
droitsde
dereproduction
réservés
RACCORDS WIPEX
Z
Raccord mâle
Wipex PN6
Té
Wipex
Z
L
Codes
Tubes D. ext / D. int (mm)
x filetage ext. (pouce)
L
(mm)
Z
(mm)
25 / 20,4 / 2,3 x 1''
32 / 26,2 / 2,9 x 1''
40 / 32,6 / 3,7 x 1,¼''
50 / 40,8 / 4,6 x 1,¼''
63 / 51,4 / 5,8 x 2''
75 / 61,4 / 6,8 x 2''
90 / 73,6 / 8,2 x 3''
110 / 90,0 / 10,0 x 3''
34
39
44
52
64
72
84
93
13
13
14
14
16
17
17
17
1018328
1018329
1018330
1018331
1018332
1018333
1018334
1018335
Prix H.T. € / u
20,27
22,90
26,93
41,19
65,65
83,77
139,34
195,36
Codes
Z
Filetages intérieurs (pouce)
Z (mm)
1’’
1,¼’’
2’’
3’’
35
42
55
75
1018345
1018346
1018347
1018348
Prix H.T. € / u
44,99
55,28
116,51
146,28
Manchon
Wipex PN6
Codes
Z
Codes
1018350
1018351
1018352
1018353
Filetages intérieurs
(pouce)
L
(mm)
Z
(mm)
1’’
1,¼’’
2’’
3’’
58
68
91
125
35
42
55
75
Prix H.T. € / u
47,17
65,55
167,93
164,77
Tubes D.ext/ép (mm)
1042972
1042973
1042980
1042984
1042981
1042985
1042986
1042987
25 x 2,3
32 x 2,9
40 x 3,7
50 x 4,6
63 x 5,8
75 x 6,8
90 x 8,2
110 x 10
Z
R1
Manchon femelle
Wipex
R2
Codes
Z
Codes
1018355
1018356
1018357
1018358
Z (mm)
1’’
1,¼’’
2’’
3’’
30
37
45
55
Prix H.T. € / u
32,99
59,17
95,73
96,15
Prix H.T. € / u
52,97
65,50
84,46
127,46
209,04
340,39
426,97
593,17
Réduction
mâle / femelle
Wipex
R1 filetage ext. (pouce)
x R2 filetage int. (pouce)
Z (mm)
1,¼'' x 1''
1,1/2'' x 1,¼''
2'' x 1''
2'' x 1,¼''
2,1/2'' x 2''
3" x 1"
3" x 1,¼"
3" x 2"
4" x 3"
20
21
21
25
24
23
27
31
35
1018368
1018369
1018371
1018372
1018373
1018374
1018375
1018376
1009052
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
Prix H.T. € / u
44,45
73,98
98,32
91,60
138,17
151,12
143,23
117,72
165,75
77
Coude 90°
Wipex
L
À utiliser
exclusivement
sur les canalisations
Varia et Thermo
RACCORDS QUICK AND EASY
■B
AGUES UPONOR QUICK AND EASY
Bagues UPONOR
Quick and Easy
“stop edge”
Butée de position du tube
Codes
1058015
1058012
1057456
1045464
1045489
1045490
Diamètres
Couleurs
Cond. / pièce
25
25
32
40
50
63
Bleu
Rouge
Blanc
Blanc
Blanc
Blanc
20
20
10
5
5
5
Prix H.T. € / u
0,49
0,49
0,81
1,27
3,50
5,68
■R
ACCORDS PPSU QUICK AND EASY
Raccord
Quick and Easy
mâle droit
Codes
1008664
1008665
Dimensions
Cond. / pièce
25 x ¾"
25 x 1"
5
5
Raccord
Quick and Easy
femelle droit
Prix H.T. € / u
2,89
4,98
Codes
1042332
1042333
Dimensions
Cond. / pièce
25 x ¾''
25 x 1''
5
5
Manchon
Quick and Easy
égal
Codes
1008671
1001235
1008673
1042866
1042865
78
Dimensions
Cond. / pièce
25 x 25
32 x 32
40 x 40
50 x 50
63 x 63
5
1
1
1
1
Prix H.T. € / u
2,88
8,24
16,35
32,36
56,22
Prix H.T. € / u
7,54
16,47
Manchon
Quick and Easy
réduit
Codes
1001240
1008678
1042879
1042867
1042878
1042877
Dimensions
Cond. / pièce
32 x 25
40 x 32
50 x 32
50 x 40
63 x 40
63 x 50
1
1
1
1
1
1
Prix H.T. € / u
6,81
16,10
32,77
34,53
81,24
85,11
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015--Tous
Tousdroits
droitsde
dereproduction
réservés
Té réduit
Quick and Easy
Codes
1008712
1001426
1001428
1008713
1008708
1008695
1008709
1008696
1042876
1042864
1042863
1042862
1042875
1042871
1042873
1042870
1042869
1042872
1042868
1042874
Dimensions
25 x 32 x 25
32 x 25 x 25
32 x 25 x 32
32 x 40 x 32
40 x 25 x 32
40 x 25 x 40
40 x 32 x 32
40 x 32 x 40
50 x 25 x 40
50 x 25 x 50
50 x 32 x 50
50 x 40 x 40
50 x 40 x 50
63 x 25 x 50
63 x 25 x 63
63 x 32 x 63
63 x 40 x 40
63 x 40 x 63
63 x 50 x 50
63 x 50 x 63
Cond. / pièce
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Prix H.T. € / u
16,74
13,76
14,73
27,38
24,47
33,31
29,65
34,85
71,04
59,41
60,64
74,50
63,02
123,05
91,56
92,99
123,73
99,25
131,34
116,85
Coude 90°
Quick and Easy
Codes
1008681
1001245
1008683
1042859
1042858
Dimensions
Cond. / pièce
25 x 25
32 x 32
40 x 40
50 x 50
63 x 63
5
1
1
1
1
Prix H.T. € / u
3,19
10,12
21,80
46,43
85,11
Té égal
Quick and Easy
Codes
1008686
1001250
1008688
1042861
1042860
Dimensions
Cond. / pièce
25 x 25 x 25
32 x 32 x 32
40 x 40 x 40
50 x 50 x 50
63 x 63 x 63
5
1
1
1
1
Prix H.T. € / u
4,59
17,91
27,90
70,50
104,90
■ RACCORDS LAITON QUICK AND EASY
Codes
Dimensions
Cond. / pièce
1047862
1047863
1008730
1022290
1008732
1047864
1008867
25 x ¾’’
25 x 1’’
32 x 1’’
40 x 1’’
40 x 1,¼’’
50 x 1,½’’
63 x 2’’
5
5
2
2
1
1
1
Prix H.T. € / u
3,89
8,87
18,24
19,37
17,61
38,89
75,59
Raccord
Quick and Easy
femelle droit
Codes
Dimensions
Cond. / pièce
1023012
1023013
1047866
1047867
25 x ¾’’
25 x 1’’
32 x 1’’
40 x 1,¼’’
5
5
2
2
Prix H.T. € / u
7,30
13,22
20,77
31,00
Coude
Quick and Easy
mâle
Codes
Dimensions
Cond. / m
1023022
1047877
1047878
25 x 3/4’’
32 x 1"
40 x 1,1/4''
5
1
1
Prix H.T. € / u
8,61
22,57
57,64
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
79
Raccord
Quick and Easy
mâle droit
OUTILLAGE
Mallette
Milwaukee M12
têtes Quick and
Easy diamètres 12
à 32 mm
Comprend : outil d’expansion Milwaukee M12, trois têtes pour
diamètres 16, 20 et 25 mm, deux batteries, un chargeur, un tube de
graisse lubrifiante et une malette.
Code
1057166
Diamètres
Cond. / pièce
12 / 16 / 20 / 25 / 32
1
Têtes Quick and
Easy pour
Milwaukee M12
Codes
1057175
1057177
Diamètres
Cond. / pièce
25
32
1
1
1057409
Puissance
Cond. / pièce
1.5 AH
1
874,50
Prix H.T. € / u
129,80
Chargeur de
batterie pour
Milwaukee M12
Quick and Easy
Code
1057410
Puissance
Cond. / pièce
220-240 V/50-60 Hz
1
Outil à expandre
électrique
Code
Diamètres
Cond. / pièce
1063701
40/50/63
1
80
111,65
120,67
Prix H.T. € / u
Batterie Li-lon
pour Milwaukee
M12 Quick and
Easy
Code
Prix H.T. € / u
Prix H.T. € / u
2450,00
Prix H.T. € / u
132,00
Têtes pour outil
à expandre
électrique
Code
1004033
1004036
1004038
Diamètres
Cond. / pièce
40
50
63
1
1
1
Prix H.T. € / u
393,68
960,76
1089,53
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015--Tous
Tousdroits
droitsde
dereproduction
réservés
Système de canalisation pré-isolée • Tubes pré-isolés • Ecoflex Aqua
TUBES PRÉ-ISOLÉS ECOFLEX AQUA
TUBE EN PE-Xa PN6/90 °C, PN10/60 °C. UTILISÉ POUR L’EAU CHAUDE SANITAIRE.
Aqua Single
Kit embout
terminal EPDM
Livraison sur demande avec câble chauffant par
couronne complète uniquement : nous consulter.
Codes
1018117
1018118
1018119
1018120
1018121
Diamètres
de/di/ep.
(mm)
DN
25 / 18,0 / 3,5
32 / 23,2 / 4,4
40 / 29,0 / 5,5
50 / 36,2 / 6,9
63 / 45,8 / 8,6
20
25
32
40
50
(mm)
(m)
(m)
140
140
175
175
175
200
200
200
200
200
0,35
0,40
0,45
0,55
0,65
Prix H.T. € / m
46,88
49,27
96,26
107,16
138,10
Codes
1018315
1018315
1018313
1018313
1018312
Aqua Twin
Diamètres
Prix H.T. € / u
25
32
40
50
63
72,93
72,93
81,74
81,74
81,49
Kit embout
terminal EPDM
Codes
Diamètres
de/di/ep.
(mm)
DN
(mm)
(m)
(m)
Codes
Diamètres
Prix H.T. € / u
1018139
25 / 18,0 / 3,5
25 / 18,0 / 3,5
20 / 20
175
200
0.65
64,15
1018309
25
78,50
1018140
32 / 23,2 / 4,4
25 / 18,0 / 3,5
25 / 20
175
200
0.70
79,16
1018309
32
78,50
1018141
40 / 29,0 / 5,5
25 / 18,0 / 3,5
32 / 20
175
200
0.90
105,10
1018309
40
78,50
1018142
50 / 36,2 / 6,9
25 / 18,0 / 3,5
40 / 20
175
200
1.00
151,51
1018307
50
83,44
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
81
Système de canalisation pré-isolée • Tubes pré-isolés • Ecoflex Aqua
RACCORDS WIPEX
Z
Raccord mâle
Wipex PN10
Té
Wipex
Z
L
Codes
L
(mm)
Z
(mm)
1018336
1018338
1018339
1018340
1018341
25 / 18,0 / 3,5 x 1''
32 / 23,2 / 4,4 x 1''
40 / 29,0 / 5,5 x 1,1/4''
50 / 36,2 / 6,8 x 1,1/4''
63 / 45,8 / 8,7 x 2''
38
38
44
51
67
13
13
14
14
16
Prix H.T. € / u
40,98
48,93
59,42
84,76
130,61
Z
Codes
1018345
1018346
1018347
(pouce)
Z (mm)
1’’
1,¼’’
2’’
35
42
55
Coude 90°
Wipex
L
Prix H.T. € / u
44,99
55,28
116,51
Manchon
Wipex PN10
Z
Codes
1018350
1018351
1018352
(pouce)
L
(mm)
Z
(mm)
1’’
1,¼’’
2’’
58
68
91
35
42
55
Prix H.T. € / u
47,17
65,55
167,77
Codes
1042970
1042974
1042979
1042983
1042982
Z
Manchon femelle
Wipex
Prix H.T. € / u
25 x 3,5
32 x 4,4
40 x 5,5
50 x 6,9
63 x 8,7
R1
R2
52,55
67,54
84,52
128,36
209,39
Réduction
mâle / femelle
Wipex
Z
Codes
1018355
1018356
1018357
82
Z (mm)
1’’
1,¼’’
2’’
30
37
45
Prix H.T. € / u
32,99
59,17
95,73
Codes
1018368
1018369
1018371
1018372
Z (mm)
1,¼'' x 1''
1,1/2'' x 1,¼''
2'' x 1''
2'' x 1,¼''
20
21
21
25
Prix H.T. € / u
44,45
73,98
98,32
91,60
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015--Tous
Tousdroits
droitsde
dereproduction
réservés
Système de canalisation pré-isolée • Tubes pré-isolés • Ecoflex Supra
TUBES PRÉ-ISOLÉS ECOFLEX SUPRA
TUBE PE-HD. PN16/20 °C MAXIMUM, UTILISÉ POUR LE TRANSPORT DE L’EAU FROIDE.
Supra
Kit embout
terminal EPDM
Codes
1018124
1018125
1018126
1018127
1018128
1018129
1018130
1018131
Diamètres
de/di/ep.
(mm)
DN
25 / 20,4 / 2,3
32 / 26,2 / 2,9
40 / 32,6 / 3,7
50 / 40,8 / 4,6
63 / 51,4 / 5,8
75 / 61,4 / 6,8
90 / 73,6 / 8,2
110 / 90,0 / 10,0
20
25
32
40
50
65
80
100
(mm)
(m)
(m)
68
68
140
140
140
175
175
200
200
200
200
200
200
100
100
100
Prix H.T. € / m
0,20
0,25
0,30
0,40
0,50
0,60
0,70
1,20
33,36
35,27
49,35
56,43
59,25
67,48
73,06
90,73
Codes
1018316
1018316
1018314
1018314
1018314
1018312
1018311
1018310
Diamètres
Prix H.T. € / u
25
32
40
50
63
75
90
110
75,54
75,54
71,47
71,47
71,47
81,49
137,90
82,16
Supra Plus
avec câble antigel
Muni d’un câble électrique spécial plaqué sur le tube
pour empêcher le gel.
1048902
1048903
1048904
1048905
1048906
1048907
1048908
1048909
Diamètres
de/di/ep.
(mm)
DN
25 / 20,4 / 2,3
32 / 26,2 / 2,9
40 / 32,6 / 3,7
50 / 40,8 / 4,6
63 / 51,4 / 5,8
75 / 61,4 / 6,8
90 / 73,6 / 8,2
110 / 90,0 / 10,0
20
25
32
40
50
65
80
100
(mm)
(m)
(m)
68
68
140
140
140
175
175
200
100
100
100
100
100
100
100
100
0,20
0,25
0,30
0,40
0,50
0,60
0,70
1,20
Prix H.T. € / m
50,44
55,59
60,15
65,44
70,88
90,16
92,68
116,10
Kit d’extrémité
et de raccordement
Comprend 2 embouts EPDM, les composants pour le raccordement
électrique 220 V et la régulation, y compris la sonde de température.
Codes
1048697
1048699
1048700
1048701
1048702
Dimensions
Prix H.T. € / u
25-32 / 68
40-63 / 140
75/175
90/175
110/200
425,67
509,60
525,12
550,26
637,79
Kit d’extrémité
et de raccordement
Kit à utiliser dans les manchons d’isolation par exemple.
Descriptions
Raccordement 240 V et d’extrémité
Liaison pour té
Liaison pour manchon
Codes
1042310
1042311
1042312
Prix H.T. € / u
81,61
199,94
91,16
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
83
Codes
Système de canalisation pré-isolée • Tubes pré-isolés • Ecoflex Supra
RACCORDS WIPEX
Z
Raccord mâle
Wipex PN6
Té
Wipex
Z
L
Codes
L
(mm)
Z
(mm)
25 / 20,4 / 2,3 x 1''
32 / 26,2 / 2,9 x 1''
40 / 32,6 / 3,7 x 1,¼''
50 / 40,8 / 4,6 x 1,¼''
63 / 51,4 / 5,8 x 2''
75 / 61,4 / 6,8 x 2''
90 / 73,6 / 8,2 x 3''
110 / 90,0 / 10,0 x 3''
34
39
44
52
64
72
84
93
13
13
14
14
16
17
17
17
1018328
1018329
1018330
1018331
1018332
1018333
1018334
1018335
Prix H.T. € / u
20,27
22,90
26,93
41,19
65,65
83,77
139,34
195,36
Z
Codes
1018345
1018346
1018347
1018348
(pouce)
Z (mm)
1’’
1,¼’’
2’’
3’’
35
42
55
75
Coude 90°
Wipex
L
Prix H.T. € / u
44,99
55,28
116,51
146,28
Manchon
Wipex PN6
Z
Codes
1018350
1018351
1018352
1018353
(pouce)
L
(mm)
Z
(mm)
1’’
1,¼’’
2’’
3’’
58
68
91
125
35
42
55
75
Prix H.T. € / u
47,17
65,55
167,93
164,77
Codes
1042972
1042973
1042980
1042984
1042981
1042985
1042986
1042987
Z
Manchon femelle
Wipex
Prix H.T. € / u
25 x 2,3
32 x 2,9
40 x 3,7
50 x 4,6
63 x 5,8
75 x 6,8
90 x 8,2
110 x 10
R1
R2
52,97
65,50
84,46
127,46
209,04
340,39
426,97
593,17
Réduction
mâle / femelle
Wipex
Z
Codes
1018355
1018356
1018357
1018358
84
(pouce)
Z (mm)
1’’
1,¼’’
2’’
3’’
30
37
45
55
Prix H.T. € / u
32,99
59,17
95,73
96,15
Codes
1018368
1018369
1018371
1018372
1018373
1018374
1018375
1018376
1009052
Z (mm)
1,¼'' x 1''
1,1/2'' x 1,¼''
2'' x 1''
2'' x 1,¼''
2,1/2'' x 2''
3" x 1"
3" x 1,¼"
3" x 2"
4" x 3"
20
21
21
25
24
23
27
31
35
Prix H.T. € / u
44,45
73,98
98,32
91,60
138,17
151,12
143,23
117,72
165,75
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015--Tous
Tousdroits
droitsde
dereproduction
réservés
Système de canalisation pré-isolée • Tubes pré-isolés • Ecoflex Quattro
TUBES PRÉ-ISOLÉS ECOFLEX QUATTRO
TUBE PE-Xa PN6-10/60 °C + PN4-6/90 °C UTILISÉ POUR LE CHAUFFAGE ET L’EAU CHAUDE
SANITAIRE.
Quattro
Kit embout
terminal EPDM
Codes
Diamètres
de/di/ep.
(mm)
DN
Dimensions Longueurs Rayons
ext. Gaine couronne
de
(mm)
(m)
courbure
Prix H.T. € / m
Codes
Diamètres
Prix H.T. € / u
1018147
25 / 20,4 / 2,3 (x2)
25 / 18,0 / 3,5 (x2)
20
20
175
200
0,80
127,01
1018306
2 x 25 / 2 x 25
84,70
1018148
32 / 26,2 / 2,9 (x2)
25 / 18,0 / 3,5 (x2)
25
20
175
200
0,80
161,25
1018306
2 x 32 / 2 x 25
84,70
1018149
32 / 26,2 / 2,9 (x2)
32 / 23,2 / 4,4
25 / 18,0 / 3,5
25
25
20
175
200
0,80
178,32
1018306
2 x 32 / 32 x 25
84,70
RACCORDS WIPEX
Raccord mâle
Wipex PN6
Z
L
1018328
1018329
L
L
(mm)
Z
(mm)
25 / 20,4 / 2,3 x 1''
32 / 26,2 / 2,9 x 1''
34
39
13
13
Prix H.T. € / u
20,27
22,90
Té
Wipex
Z
Code
1018345
Codes
1018336
1018338
L
(mm)
Z
(mm)
25 / 18,0 / 3,5 x 1''
32 / 23,2 / 4,4 x 1''
38
38
13
13
Prix H.T. € / u
40,98
48,93
Coude 90°
Wipex
L
Z
Z
Filetage intérieur (pouce)
Z (mm)
1’’
35
Prix H.T. € / u
44,99
Code
1018350
Filetage intérieur
(pouce)
L
(mm)
Z
(mm)
1’’
58
35
Prix H.T. € / u
47,17
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
85
Codes
Raccord mâle
Wipex PN10
Z
Système de canalisation pré-isolée • Tubes pré-isolés • Ecoflex Quattro
Manchon
Wipex PN6
Codes
1042972
1042973
Manchon
Wipex PN10
Prix H.T. € / u
25 x 2,3
32 x 2,9
52,97
65,50
Codes
1042970
1042974
Z
Manchon femelle
Wipex
Prix H.T. € / u
25 x 3,5
32 x 4,4
R1
R2
52,55
67,54
Réduction
mâle / femelle
Wipex
Z
Code
1018355
86
Filetage intérieur (pouce)
Z (mm)
1’’
30
Prix H.T. € / u
32,99
Code
1018368
Z (mm)
1,¼'' x 1''
20
Prix H.T. € / u
44,45
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015- -Tous
Tousdroits
droitsde
dereproduction
réservés
Système de canalisation pré-isolée • Tubes pré-isolés • Adaptateurs / Accessoires
ADAPTATEURS
Le système modulaire Riser permet de raccorder les montages Wipex ou Quick and Easy à l’installation Multicouche.
Adaptateur
Wipex RS
Codes
Dimensions
Adaptateur
Quick and Easy RS
Cond. / pièce
1047013 RS 2 - 63 x 5,8 - PN6
1047014
RS 2 -75 x 6,9 - PN6
1047015 RS 3 - 90 x 8,2 - PN6
1047016 RS 3 - 110 x 10,0 - PN6
1047017 RS 2 - 63 x 8,7 - PN10
Prix H.T. € / u
1
1
1
1
1
85,03
112,84
157,49
196,18
82,43
Codes
1047021
1047022
1047023
1047024
1047026
Dimensions
Cond. / pièce
RS 2 - PE-Xa 25
RS 2 - PE-Xa 32
RS 2 - PE-Xa 40
RS 2 - PE-Xa 50
RS 2 - PE-Xa 63
1
1
1
1
1
Prix H.T. € / u
29,54
33,11
36,41
44,28
39,23
PN6 : Ecoflex Thermo, Varia et Supra - PN10 : Ecoflex Aqua
ACCESSOIRES
Pour isoler et étanchéifier les canalisations, des kits d’isolation adaptés à tous les raccordements sont disponibles.
Ils conviennent aux conduites Single et Twin. Pour assurer le raccordement de conduites principales Single à des conduites
dérivées Twin, la gamme comprend également un kit d’isolation en H.
Manchon
d’isolation
pour Té
Manchon
d’isolation
pour coude
Livré avec accessoires
Code
Dimensions Longueurs Largeurs Cond.
(mm)
(mm)
/ pièce
Prix H.T.
€/u
Code
1060982 200/175/140
1060986 140/90/68
520,03
435,21
1060985 200/175/140
735
735
1
1
Dimensions
Longueur Largeur Cond. /
(mm)
(mm)
pièce
735
Manchon
d’isolation
200/175/140
1200
270
1
413,61
Code
Dimensions
Longeur Largeur Cond. / Prix H.T. € / u
(mm)
(mm)
pièce
1290
1260
1
436,65
A associer avec les références 1060982, 1060986, 1060985,
1060984
Codes
1060991
1060990
Dimensions Cond. / pièce
200-68
200-90
Manchon
d’isolation
en “H”
140/175/200
1007355 140/175/200
1
Bagues
de réduction
Code
Dimensions
Longueur Largeur Cond. / Prix H.T. € / u
(mm)
(mm)
pièce
1060984 200/175/140
735
Prix H.T.
€/u
784,35
1
1
Prix H.T. € / u
16,61
16,61
Bagues
de réduction
pour manchon
d’isolation en “H”
A associer avec la référence 1007355
Codes
1007357
1007356
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
Dimensions
140-68
140-90
Prix H.T. € / u
75,91
79,20
87
1200
1200
Système de canalisation pré-isolée • Tubes pré-isolés • Accessoires
Boîte de jonction
Manchette
thermorétractable
pour boîte de
jonction
Utilisée pour faciliter la connexion des vannes et des éléments
de contrôle, un véritable regard étanche préfabriqué,
disponible avec 6 ou 8 sorties.
Codes
1018326
1018327
Diam.
Ext.
D (mm)
Nombre de
raccords
Hauteurs Longueurs
H (mm)
L (mm)
980
980
6 x 140/175/200
8 x 140/175/200
685
685
1660
1660
Prix H.T.
€ / u
1418,63
1856,23
Assure l’étanchéité des entrées des boîtes de jonction en évitant
l’entrée d’humidité.
Codes
Diamètres gaine (mm)
Largeurs
Prix H.T. € / u
(m)
1018379
1018380
1018381
140
175
200
Tube de coffrage
en ciment
1007368
1007370
1007371
1007372
Diamètres
ext. gaine
(mm)
Diamètres
int. tube
coffrage
(mm)
Longueurs
(mm)
68
140
175
200
125
200
250
300
400
400
400
400
Prix H.T. € / u
188,39
239,89
348,72
382,66
Étanche à l’eau sous pression.
Codes
Diamètre int. Diamètre ext. Longueur
(mm)
(mm)
(mm)
1007358
1007360
1007361
1007362
68
140
175
200
Traversée
de mur
68
90
140
200
90
125
175
250
375
375
375
375
125
200
250
300
Prix H.T. € / u
110
110
110
110
280,89
449,96
576,82
738,89
Supplément
pour traversée
de mur
Étanche aux infiltrations d’eau non sous pression et d’impuretés
(avec manchette rétractable).
Codes
Diamètres int. Diamètres ext. Longueurs
Prix H.T.
(mm)
(mm)
(mm)
€ / u
1018266
1018267
1018269
1018268
53,43
59,69
37,91
Traversée
de mur
Pour traversée de mur UPONOR étanche à l’eau sous pression.
Codes
0.20
0.25
0.30
81,58
86,01
104,27
276,22
Étanche à l’eau sous pression.
Codes
1007363
1007365
1007366
1007367
Diamètre int. Diamètre ext. Longueur
(mm)
(mm)
(mm)
68
140
175
200
125
200
250
300
65
65
65
65
Prix H.T. € / u
171,64
270,29
340,81
478,17
Kit de réparation
thermorétractable
Permet la réparation d’une canalisation pré-isolée dont la protection
extérieure a été légérement endommagée.
Codes
1036012
1036014
88
Diamètres int.
(mm)
Longueurs
(mm)
650
400
68-90
140-175-200
Prix H.T. € / u
417,99
574,46
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015--Tous
Tousdroits
droitsde
dereproduction
réservés
Système de canalisation pré-isolée • Tubes pré-isolés • Outillage
OUTILLAGE
Coupe tube
et lame
de rechange
Désignations
Coupe tube
25-63
Lame circulaire
de rechange
Coupe tube
50-75
Lame circulaire
de rechange
Codes
Dimensions
Appareil
de chanfreinage
25-75
Ne convient pas pour la canalisation Aqua.
Cond. / pièce Prix H.T. € / u
1006634
25-63
1
121,65
1006635
25-63
1
12,57
1014171
50-75
1
204,66
1014173
50-75
1
19,11
Codes
1015756
1015762
1006638
1015808
1014339
1014344
Dimensions
Cond. / pièce
25
32
40
50
63
75
1
1
1
1
1
1
Prix H.T. € / u
43,40
57,88
82,78
84,09
116,25
153,85
Mallette d’outillage
pour système Riser
63-110
Outillage 63-110
Lame circulaire de
rechange 63-110
Codes
Cond. / pièce
1014334
1
Prix H.T. € / u
1385,57
1014320
1
135,09
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
89
Désignations
■
CONDITIONS
GÉNÉRALES
DE VENTE
90
90
Tarif public
valable
jusqu’au
31 décembre
de reproduction
réservés
20152014
valable
jusqu’au
31 décembre
20152014
- Tous- Tous
droitsdroits
de reproduction
réservés
CONDITIONS GÉNÉRALES
DE VENTE ET DE LIVRAISON
1. CONCLUSION DU CONTRAT
4. PENALITES DE RETARD
Les présentes conditions générales de vente sont applicables à toutes les ventes
de produits conclues par UPONOR (ci-après désigné “le vendeur”) auprès
d’acheteurs professionnels.
Les présentes conditions générales de ventes sont expressément agréées
et acceptées par l’acheteur qui déclare et reconnaît en avoir une parfaite
connaissance. En conséquence le fait de passer commande implique l’adhésion
entière et sans réserve de l’acheteur à ces conditions générales de vente,
représentant l’ensemble des stipulations applicables aux ventes conclues par
UPONOR, à l’exclusion de tous autres documents tels que prospectus, catalogues,
émis par le vendeur, et qui n’ont qu’une valeur indicative.
Toute condition contraire opposée par l’acheteur sera donc, à défaut d’acceptation
expresse, inopposable au vendeur. Ainsi, si l’acheteur fondait sa commande sur
ses propres conditions générales d’achat, différentes des présentes conditions
générales de vente, seules ces dernières seraient valides. Le fait que le vendeur
ne se prévale pas, de l’une quelconque des clauses des présentes conditions
générales de vente, ne peut être interprété comme valant renonciation à se
prévaloir ultérieurement de l’une quelconque de ces conditions.
En cas de défaut de paiement aux échéances convenues ou de paiement différé,
les sommes dues porteront intérêt de plein droit, sans qu’il soit besoin d’une
mise en demeure préalable, au taux d’intérêt appliqué par la Banque Centrale
Européenne à son opération de refinancement la plus récente majoré de 10 points
de pourcentage, sans que cette clause ne porte atteinte à l’exigibilité immédiate
des sommes dues.
Par ailleurs, tour retard de paiement donnera lieu au versement d’une indemnité
forfaitaire pour frais de recouvrement de 40 euros.
2. COMMANDES
Les commandes ne sont définitives que lorsqu’elles ont été acceptées. La
commande sera considérée comme acceptée, au choix du vendeur, par
confirmation écrite, ou par l’expédition pure et simple des produits commandés
par l’acheteur.
Le vendeur n’est lié par les commandes prises par ses représentants, employés ou
agents que sous réserve d’une confirmation écrite ou signée. La commande doit
être effectuée conformément aux normes de conditionnement et aux codes des
références UPONOR.
Le bénéfice de la commande est personnel à l’acheteur qui ne peut la céder sans
l’accord du vendeur. Aucune modification ou annulation totale ou partielle de la
commande ne sera prise en considération après acceptation de la commande par
le vendeur.
3. PRIX ET REGLEMENT
Toutes les offres sont sans engagement. Les prix indiqués dans les tarifs sont
également sans engagement.
La facturation s’effectue sur la base des prix en vigueur au jour de la livraison
auxquels s’ajoutent, le cas échéant, la TVA au taux légal.
Sauf stipulation contraire, les paiements sont à effectuer dans un délai de 45
jours fin de mois ou 60 jours date de facture. En cas de paiement anticipé dans les
quatorze jours suivant la date de la facture un escompte de 0,5 % sera accordé.
L’acheteur n’a pas le droit d’exercer un droit de rétention de paiement, pour
quelque raison que ce soit. L’acheteur n’est autorisé à compenser ses créances
avec les sommes dues au vendeur qu’avec l’accord préalable et écrit du vendeur
et à condition que sa créance soit devenue liquide et exigible. La vente peut
être subordonnée au paiement d’un acompte dont le montant est défini par le
vendeur. Toute détérioration du crédit de l’acheteur pourra justifier l’exigence de
garanties ou d’un règlement comptant, , avant l’exécution des commandes reçues.
Dans l’hypothèse d’un défaut de paiement à l’échéance même partiel, le vendeur
pourra suspendre toutes les livraisons, et se prévaloir de l’exigibilité immédiate de
toutes sommes dues par l’acheteur et ce, même si les échéances ont donné lieu à
l’établissement de traites acceptées.
Toute mise en demeure de payer restée infructueuse dans un délai de 48 heures
suivant la première présentation de la lettre de mise en demeure autorise le
vendeur, si bon lui semble, et sans accomplissement d’aucune formalité judiciaire,
à se prévaloir de la résiliation de plein droit de la vente, sans préjudice de tous
autres dommages et intérêts qui pourraient lui être dus.
5. DELAIS DE LIVRAISON
Les livraisons ne sont opérées qu’en fonction des disponibilités et dans l’ordre
d’arrivée des commandes. Le vendeur est autorisé à procéder à des livraisons de
façon globale ou partielle.
Le délai de livraison est réputé respecté si, avant son expiration, le produit objet
de la livraison a quitté l’usine du vendeur ou si sa mise à disposition de l’acheteur
a été annoncée. Les délais de livraison mentionnés sur le bon de commande
sont donnés à titre indicatif. Les dépassements de délais de livraison ne peuvent
donner lieu à dommages et intérêts, à retenue ni annulation des commandes en
cours. Toutefois, si 30 mois après la date indicative de livraison, le produit n’a pas
été livré pour toute autre cause qu’un cas de force majeure, la vente pourra alors
être résolue à la demande de l’une ou l’autre des parties à l’exclusion de toute
indemnisation ou dommages et intérêts.
En toute hypothèse, la livraison ne peut intervenir que si l’acheteur est à jour de
ses obligations envers le vendeur, quelle qu’en soit la cause.
En tout état de cause, le vendeur est libéré de ses obligations découlant d’une
commande en cas de force majeure et autres événements qui rendraient
substantiellement difficile une livraison, la retarderait ou la rendrait impossible,
tels que perturbations dans l’entreprise de toutes sortes, retards de transport,
difficultés d’approvisionnement de matériaux et d’énergie, conflits de travail,
mesures administratives et défauts de livraison, livraisons non conformes
ou tardives de la part de nos propres fournisseurs. Les empêchements
d’une nature temporaire libèrent le vendeur de ses obligations que pour la durée
de l’empêchement auquel s’ajoute un délai approprié de remise en marche.
6. TRANSFERT DES RISQUES ET EXPEDITIONS
La livraison est réputée effectuée en l’usine du vendeur. Les risques sont transférés
à l’acheteur au moment de la livraison, même si une livraison franco a été
convenue ainsi que dans l’hypothèse d’une livraison partielle.
Dans tous les cas, les produits voyagent aux risques et périls de l’acheteur, auquel
il appartient, en cas d’avarie ou de manquants de faire toutes constatations
nécessaires et de confirmer ses réserves auprès du transporteur dans les délais et
formes requis.
Il incombe à l’acheteur de contracter toutes assurances contre les risques de perte
ou de détérioration des produits. Sous réserve de stipulation contraire, la livraison
s’effectue port payé jusqu’au domicile de l’acheteur, départ usine.
7. PROPRIETE INDUSTRIELLE
Les dessins, les modes d’emploi, les devis et autres documents restent la propriété
exclusive du vendeur et ne doivent en aucun cas être communiqués à des tiers.
8. CLAUSE DE RESERVE DE PROPRIETE
UPONOR se réserve la propriété des marchandises livrées jusqu’au paiement
intégral de leur prix en principal et accessoire.
La simple remise de chèque, lettre de change ou de tout autre titre créant une
obligation de payer ne constitue pas un paiement au sens de la présente clause,
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
91
91
la créance originaire du vendeur sur l’acheteur subsistant avec toutes les garanties
qui y sont attachées, y compris la réserve de propriété, jusqu’à ce que ledit effet de
commerce ait été effectivement payé.
Les dispositions ci-dessus ne font pas obstacle dès la livraison de la chose vendue,
au transfert à l’acheteur des risques de perte ou de détérioration des biens soumis
à réserve de propriété ainsi que des dommages qu’ils pourraient occasionner.
L’acheteur devra souscrire une assurance multirisques (incendie, vol, dégât des
eaux) garantissant les risques nés à compter de la livraison des marchandises.
L’acheteur est autorisé dans le cadre de l’exploitation normale de son activité,
à revendre les marchandises livrées par nous sous réserve de propriété.
Le cas échéant, l’acheteur est tenu d’imposer au nouvel acquéreur une clause de
réserve de propriété dans les mêmes conditions que le présent article.
En cas de saisie-arrêt, ou de toute autre intervention d’un tiers sur les Produits,
l’Acquéreur devra impérativement en informer le Vendeur sans délai afin de lui
permettre de s’y opposer et de préserver ses droits.
L’Acquéreur s’interdit en outre de donner en gage ou de céder à titre de garantie
la propriété des Produits. En cas de non-paiement total ou partiel du prix d’une
marchandise à l’échéance, pour quelque cause que ce soit, le vendeur pourra
exiger de plein droit et sans formalité préalable, la restitution de l’ensemble
des marchandises livrées ou en cours de livraison, aux frais, risques et périls de
l’acheteur. Cette restitution n’équivaut pas à la résiliation de la vente.
9. SPECIFICATIONS TECHNIQUES
Toutes les données des produits UPONOR telles que les mesures, poids,
illustrations, descriptions et autres sont en valeurs approximatives usuelles
dans notre branche. Tant que les limites afférentes à ces variations ne sont pas
expressément stipulées dans la confirmation de commande, des modifications
usuelles de notre branche sont admises. Les modifications d’élaboration restent
réservées. Les spécifications techniques d’après lesquelles les produits UPONOR
sont fabriqués ne sont pas constitutives de caractéristiques essentielles
garanties.
10. RECLAMATIONS-GARANTIES
10.1 Réclamations
A la réception des marchandises, l’acheteur doit immédiatement vérifier leur
état, leur quantité et leur conformité au contrat. Il appartient à l’acheteur, en
cas d’avarie ou de manquants, de faire toutes constatations nécessaires et de
confirmer ses réserves auprès du transporteur dans les délais et formes requis.
Sans préjudice des dispositions à prendre vis à vis du transporteur, les
réclamations sur les vices apparents ou la non-conformité des marchandises
livrées doivent être formulées par écrit par lettre recommandée avec demande
d’avis de réception dans un délai de 5 jours à réception des marchandises. A
défaut, aucune réclamation ne sera prise en compte. Il appartiendra à l’acheteur
de fournir toutes justifications quant à la réalité des vices ou anomalies constatées.
Il devra laisser au vendeur toute facilité pour procéder à la constatation de ces
vices et pour y porter remède. Il s’abstiendra d’intervenir lui-même ou de faire
intervenir un tiers à cette fin. Le retour des marchandises nécessite l’accord
préalable et écrit du vendeur.
Toute marchandise retournée sans l’accord écrit du vendeur sera tenue à la
disposition de l’acheteur, à ses frais, risques et périls, tous frais de transport, de
stockage, de manutention étant à la charge de l’acheteur.
Dans tous les cas, le retour des marchandises s’effectue aux frais, risques et périls de
l’acheteur. Tout retour de marchandises accepté par le vendeur donnera lieu, après
vérification qualitative et quantitative des produits, sous réserve du parfait état et
du conditionnement dans l’emballage d’origine des produits, à l’établissement d’un
avoir égal au prix de vente (taxes incluses) auquel il sera appliqué une décote de
60 % sur tous les produits(frais de port à la charge de l’acheteur). Dans les cas des
produits canalisations pré-isolée, des frais de coupe seront facturés à l’acheteur.
92
92
10. 2 Garantie
Le vendeur garantit le bon fonctionnement de ses systèmes de raccordement
pendant une durée de dix (10) ans à compter de leur date d’installation.
Les interventions au titre de la garantie ne sauraient avoir pour effet de prolonger
la durée de celle-ci.
La seule obligation incombant au vendeur au titre de la présente garantie en
cas de dysfonctionnement de son système de raccordement sera, au choix du
vendeur, la réparation, le remplacement gratuit ou l’octroi d’une réduction du prix
du système reconnus défectueux par le vendeur, en tenant compte de l’usage
qui en a été fait. Cependant la garantie ne couvre pas les frais d’installation, de
main d’oeuvre et de transport. Le prêt de matériel est non obligatoire en cas
d’immobilisation du matériel durant le service après-vente.
Pour bénéficier de la garantie, tout produit doit être au préalable soumis au
service après-vente du vendeur dont l’accord est indispensable pour tout retour.
Aucun retour ne sera accepté sans autorisation préalable du vendeur.
Le système défectueux doit être retourné dans son emballage d’origine et
comporter l’ensemble du produit et de ses accessoires. L’acheteur doit donner
au vendeur le temps nécessaire pour procéder aux réparations et / ou au
remplacement du produit et lui laisser la possibilité d’y procéder sans quoi la
responsabilité d’UPONOR ne pourra être engagée.
L’acheteur ne pourra en aucun cas prétendre à une quelconque indemnité en cas
d’immobilisation du produit du fait de l’application de la garantie.
La présente garantie ne joue pas pour les défauts apparents. La garantie est
également exclue si le défaut se rattache à l’une ou l’autre des hypothèses
suivantes :
- le système de raccordement n’est pas assemblé exclusivement avec des tubes
et des raccords UPONOR,
- les défauts et détériorations ont été provoqués par la force majeure, l’usure
naturelle ou par un accident extérieur (entretien défectueux, utilisation
anormale...),
- les défauts et détériorations ont été provoqués par la négligence, un entretien
défectueux ou l’utilisation anormale du produit, même passagère,
- la marchandise a été réparée ou modifiée sans l’intervention d’UPONOR,
- les modes de montage et d’exploitation préconisés par le vendeur n’ont pas été
respectés.
11. CLAUSE RESOLUTOIRE
En cas de non-respect par l’acheteur de l’une quelconque des obligations lui
incombant au titre des présentes conditions générales, UPONOR aura la faculté de
résilier de plein droit l’ensemble des commandes en cours, sans préjudice de tous
dommages et intérêts que le vendeur pourrait faire valoir à l’égard de l’acheteur.
La résiliation interviendra automatiquement et de plein droit 48 heures suivant
l’envoi d’une mise en demeure restée sans effet.
Dans ce cas, le vendeur est autorisé à réclamer à l’acheteur, à titre de clause
pénale, une indemnité forfaitaire égale à 10 % du montant de la vente.
12. LOI APPLICABLE - LITIGE
Toutes les clauses figurant dans les présentes conditions générales de vente, ainsi
que toutes les opérations d’achat et de vente qui y sont visées, sont soumises au
droit français. Tous différents relatifs à la formation, l’exécution et la cessation des
obligations contractuelles entre les parties sont soumis à la juridiction du tribunal
de commerce dans le ressort duquel se trouve le siège du vendeur, quelles que
soient les conditions de vente et de mode de paiement accepté, même en cas
d’appel en garantie ou de pluralité de défendeurs, le vendeur se réservant le droit
de saisir le tribunal territorialement compétent dont relève le siège de l’acheteur.
Tarif public 2014
2015valable
valablejusqu’au
jusqu’au31
31décembre
décembre2014
2015- -Tous
Tousdroits
droitsde
dereproduction
réservés
INFORMATIONS
GÉNÉRALES
FRANCO
SYSTÈME DE TUBE MULTICOUCHE UPONOR
ET SYSTÈME QUICK AND EASY UPONOR
Prix H.T. facturés, Franco* en France métropolitaine (hors Corse) à partir de :
- 1 650 € H.T. facturés pour toute commande de tubes en barres et raccords,
- 600 € H.T. pour toute commande de raccords et de tubes en couronnes.
ATTENTION : l’ensemble de nos machines à sertir Minipipe 32, UP 75 et UP 110
doivent faire l’objet d’une révision après un certains nombre de sertissage
(cf. documentation technique des machines à sertir) pour garantir un bon
fonctionnement.
Les machines Milwaukee M12 et M18 ont une garantie de 3 ans fournie par le centre
de service Milwaukee / T Ti dans chaque pays européen où UPONOR est implanté.
Tous les conditionnements de nos produits sont définis et à respecter.
SYSTÈME DE CANALISATION PRÉ-ISOLÉE UPONOR
Franco pour toutes commandes de tubes et raccords.
Franco pour raccords seuls ou tubes seuls à partir de 500 €.
SYSTÈME DE PLANCHER CHAUFFANT
ET RAFRAICHISSANT UPONOR
SYSTÈME MINITEC UPONOR
Franco tubes et accessoires (hors dalles) à partir de 500 € HT.
Franco pour chantier complet (comprenant dalles, tubes, collecteurs et accessoires).
Franco dalles par camion complet (nous consulter pour nombre de dalles/camion).
Supplément pour camion hayon : 49 € HT.
SYSTÈME COMFORT PANEL
Franco pour Comfort Panel : à partir 6 000 € HT.
Tarif publictarif
Catalogue
2014
professionnel
valable jusqu’au
201531
valable
décembre
jusqu’au
201431- Tous
décembre
droits 2015
de reproduction
93
93
NOTES
Code produit
Désignation
Quantité
Prix H.T.
€ / totale
Catalogue tarif professionnel 2015 valable jusqu’au 31 décembre 2015 - Tous droits de reproduction réservés
95
Tarif public 2014 valable jusqu’au 31 décembre 2014 - Tous droits de reproduction réservés
UPONOR France
Zac de Chêsnes “La Noirée”
60, avenue des Arrivaux - Bâtiment B
38 070 Saint-Quentin-Fallavier
Tél. : +33 (0)4 74 95 70 70
Fax. : +33 (0)4 74 95 70 71
www.uponor.fr
www.uponor-more.fr

Catalogue tarif professionnel

Transcription

Documents pareils

NOUVELLE NISSAN PRIMERA 1.6 VISIA 4 portes

Table d`inversion APOLLO KETTLER 359,00

Activités - Up

DELEGUE COMMERCIAL (H/F)

Camping LE FIEF ***

Tarifs licences au 310816 - Comité Régional Rhône

1217 Tête de pompe 2217 Filtre extérieur – classic 600

Arthur et la vengeance de Maltazard

fiche d`inscription - Page d`accueil Cercle Aikido Chambéry

MANOMÈTRE M2/M5
