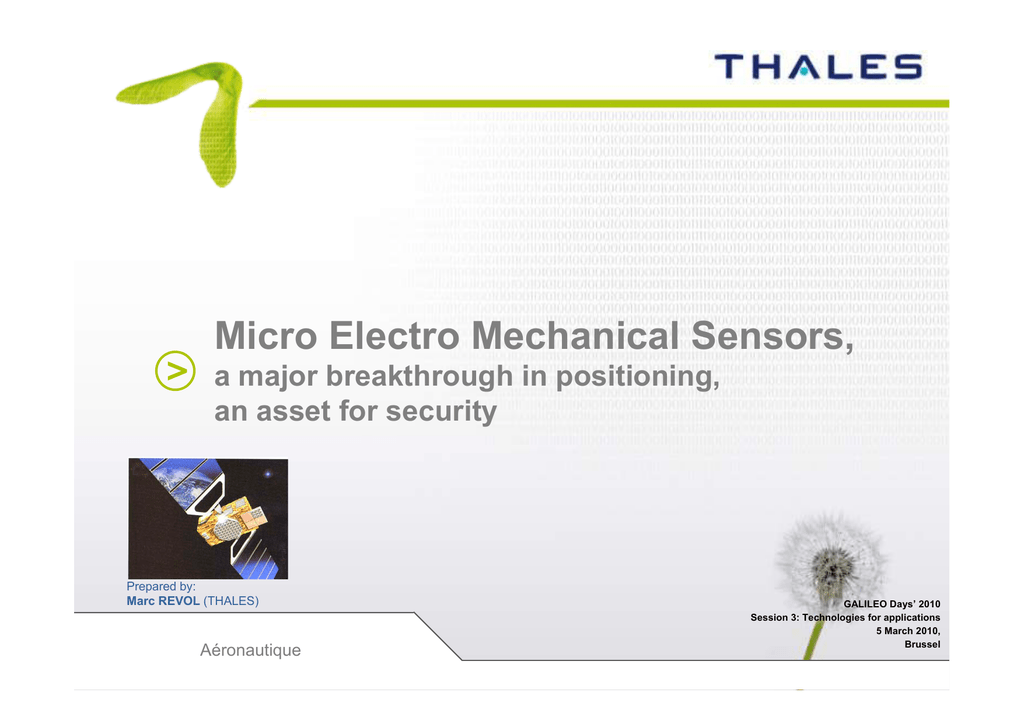

MEMS - Galileo Application Days

Micro Electro Mechanical Sensors,
> a major breakthrough in positioning,
an asset for security
Prepared by:
Marc REVOL (THALES)
Aéronautique
GALILEO Days’ 2010
Session 3: Technologies for applications
5 March 2010,
Brussel
GNSS receivers’ vulnerabilities
GALILEO
Satellites
GNSS availability and continuity sensitive to local
environment (multipaths, interferences, masking)
Interference # 1
GPS
Satellites
Interference
GNSS signal
Multipaths
Multipaths
Antenna
RéférenceNAV/10/001384-00
Interference
2
GNSS receiver
Urban Canyon
S/N degradation
Signal
generated
& Measures bias
Interferences
>> GPS/Galileo
Environment Background
Aéronautique
Ce document est la propriété de Thales Group et il ne peut être reproduit ou communiqué sans autorisation écrite de Thales.
Masked GNSS signal
Masking
Interference # 2
Navigation robustness can be
complemented by lot of other sensors
Added-value of hybridized systems
» Hybridization of GNSS receiver:
High rate output & short term accuracy based on inertia
- Accurate &
safe attitude &
navigation
Inertial sensors
(low grade)
- Improved
continuity
GNSS Receiver
RéférenceNAV/10/001384-00
Inertial drift corrected by GNSS measurements
3
» … provides alternate solution to high performance & expansive attitude &
navigation equipements
A cost effective improvement of GNSS signal weaknesses
Aéronautique
Ce document est la propriété de Thales Group et il ne peut être reproduit ou communiqué sans autorisation écrite de Thales.
Principle of a stand-alone Inertial System
2 kinds of sensors
Algorithms
Angular rates
Angular rates
Accelerations
Gyrometers
Computer
Attitudes
3D Position
Accelerations
3D Velocity
RéférenceNAV/10/001384-00
Accelerometers
4
Inertial
Measurement Unit
(IMU)
Aéronautique
Inertial information is always:
• Available
• Autonomous
• Safe/ Integer
• Reliable
Ce document est la propriété de Thales Group et il ne peut être reproduit ou communiqué sans autorisation écrite de Thales.
Gyro technology evolution
Gyro accuracy
0.001°/h
Optical
Electo-mechanical
New
optical
gyro
0.01°/h
Gyroscope
Single axis
12 et 33 cm
Pixyz 22
0.1°/h
MEMS
Spinning Wheels
Pixyz 14-1
1°/h
RéférenceNAV/10/001384-00
Pixyz 14-0
5
(Micro Electro Mechanical)
(Vibrating)
10°/h
1970
1980
1990
2000
2010
2 technologies required for a complete offer
Our choice: Optical and MEMS
Aéronautique
Ce document est la propriété de Thales Group et il ne peut être reproduit ou communiqué sans autorisation écrite de Thales.
2020
Accelerometer technology evolution
Accelerometer accuracy
10 µg
Electro mechanical
pendular
Mical
100 µg
A90 HP
A90
1 mg
Quartz
RéférenceNAV/10/001384-00
J117
3152
6
Silicon
A100
AQM
MEMS
(pendular)
10 mg
(Micro Electro Mechanical Sensor)
1970
1980
1990
2000
2010
A single technology: MEMS, may fullfill all needs
Aéronautique
Ce document est la propriété de Thales Group et il ne peut être reproduit ou communiqué sans autorisation écrite de Thales.
2020
System Segmentation vs sensor accuracy
»
10 µg
IMU class gained through GNSS hybridization (nominal GNSS environment):
Accelerometer
accuracy
Military Aero
Navigation
Launchers
100 µg
Future Civil
AHRS/GNSS
Civil Aero
Navigation
MEMS
+
High-End
Continuous
IMU
GNSS
Military Land Navigation
AHRS
RéférenceNAV/10/001384-00
1 mg
7
Stand-By
10 mg
Flight
Controls
Cruise Missiles
Thanks to GNSS hybridization,
without GNSS outage
Short
range
Missiles
100°/h
Aéronautique
MEMS
IMU
w/o
Amunitions
GNSS
Gyrometer accuracy
10°/h
1°/h
0.1°/h
0.01°/h
Ce document est la propriété de Thales Group et il ne peut être reproduit ou communiqué sans autorisation écrite de Thales.
0.001°/h
Conclusion: some recommendations
 Hybridisation is intended to satisfy user needs in most of the cases
where SIS blockage or degradation may occur in particular:
- urban canyon (masking, multipaths)
- interferences
- High user dynamic
or where High Continuity (beyond Galileo/GNSS requirement) is
required
 MEMS technologies are intended to provide low-cost and accurate
navigation and attitude, once merged with GNSS services
RéférenceNAV/10/001384-00
 For most demanding applications, the performance of hybridisation
can be improved by other techniques or sensors : use of multiple
constellations, map matching, …
8
MEMS & GNSS hybridation, a major breakthrough in positioning and security
Aéronautique
Ce document est la propriété de Thales Group et il ne peut être reproduit ou communiqué sans autorisation écrite de Thales.
