les fonctionnalités de la Livebox Fibre V2 - dsl

Transcription

Ce document PDF a été généré depuis l’assistance orange.fr le 24/04/2013, retrouvez le à l’adresse http://assistance.orange.fr/livebox-fibre-v2-fonctionnalites-2963.php
Ce document PDF généré depuis l’assistance d’orange.fr vous permet de conserver sur votre
ordinateur des informations qui pourront vous être utiles hors connexion. Les contenus de
l’assistance orange.fr étant régulièrement mis à jour, nous vous conseillons de vérifier
l’actualisation de ce document en consultant la rubrique assistance d’orange.fr

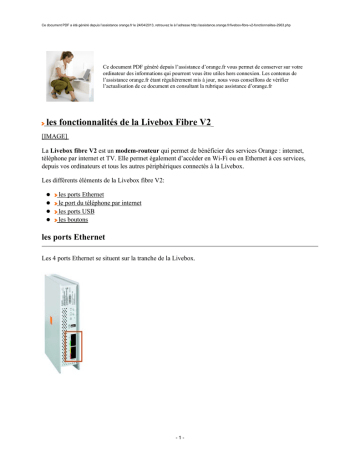

les fonctionnalités de la Livebox Fibre V2
[IMAGE]
La Livebox fibre V2 est un modem-routeur qui permet de bénéficier des services Orange : internet,
téléphone par internet et TV. Elle permet également d’accéder en Wi-Fi ou en Ethernet à ces services,
depuis vos ordinateurs et tous les autres périphériques connectés à la Livebox.
Les différents éléments de la Livebox fibre V2:
les ports Ethernet
le port du téléphone par internet
les ports USB
les boutons
les ports Ethernet
Les 4 ports Ethernet se situent sur la tranche de la Livebox.
-1-
port Ethernet
périphérique
- Usages internet
(navigation, messagerie
instantanée, téléchargements,
etc...)
- Regarder des vidéos ou
écouter de la musique en
streaming
- Profiter de la vidéo à la
demande
- Partager des contenus sur
votre réseau
ordinateur
port rouge
ou port 1
usages
décodeur TV
consoles de jeux
- connecter une console de
jeu
port jaune
ou port 2
demande
- Enregistrer / regarder des
programmes
- Usages internet
instantanée, téléchargement,
etc...)
ordinateur
décodeur TV
votre réseau
-Regarder des programmes
en simultané avec l’option
Multi-écran TV
port vert
ou port 3
demande
- Enregistrer / regarder des
programmes
- regarder des programmes
en simultané avec le
Multi-écran TV
- Usages internet
instantanée, téléchargements,
etc...)
décodeurs TV
consoles de jeux
votre réseau
-2-
- Se connecter à la fibre si
vous êtes client La Fibre
- Naviguer sur internet
port blanc
ou port 4
haut de page
le port du téléphone par internet
La Livebox fibre V2 comporte un port téléphonique qui se trouve sur le côté gauche.
Vous pouvez y brancher un téléphone par internet.
haut de page
les ports USB
La Livebox comporte un ports USB qui se trouve sur la tranche.
port usb livebox fibre v2
-3-
port USB
périphérique
usages
- téléphoner avec un son
HD
- l’option Appels
simultanés
- partager des contenus
sur votre réseau
port USB arrière
- imprimer depuis
n’importe quel ordinateur
connecté à votre Livebox
- partager des contenus
sur votre réseau
port USB gauche
haut de page
les boutons
La Livebox fibre V2 comporte deux boutons sur la tranche : le bouton Wi-Fi et le bouton reboot.
-4-
bouton Wi-Fi
bouton reboot
aLe bouton Wi-Fi
Il permet :
D’allumer ou d’éteindre la fonction Wi-Fi de la Livebox
Activer/désactiver la fonction Wi-Fi de la Livebox Fibre V2
D’activer le [IMAGE] Wi-Fi facile (ou WPS) lorsque vous souhaitez installer un PC Windows 7 en Wi-Fi
ou de connecter un périphérique compatible à la Livebox sans saisir la clé de sécurité. Cette procédure
dure 2 minutes pendant lesquelles le périphérique et la Livebox échangent des données permettant de
sécuriser la connexion. Pour activer la Wi-Fi facilelors de l’installation, appuyez une seconde sur le
bouton Wi-Fi.
De connecter à la Livebox tous vos périphériques en Wi-Fi : ordinateur, console de jeux, smartphone.
bLe bouton reboot
Il permet de redémarrer la Livebox en cas de problème.
cLe bouton reset
Il permet de remettre à zéro la Livebox en cas de problème.
remettre à zéro la Livebox Fibre V2
-5-
Mes notes :
-6-
Ce document PDF a été généré depuis l’assistance orange.fr le 24/04/2013, retrouvez le à l’adresse http://assistance.orange.fr/installer-la-livebox-fibre-v2-5139.php
installer la Livebox Fibre V2
Retrouvez nos conseils pour installer la Livebox fibre V2 et connecter votre
ordinateur. L’installation se fait en deux étapes :
- Les branchements de votre Livebox et de votre ordinateur.
- La configuration de votre Livebox.
Les sujets abordés dans cette page :
pré-requis
brancher la Livebox fibre V2
configurer la Livebox fibre V2
configurer la connexion Wi-Fi de votre ordinateur
connecter un périphérique à la Livebox
paramétrages avancés
pré-requis
Munissez-vous de vos identifiant et mot de passe de connexion, Vous pouvez les retrouver dans le
courrier de bienvenue que vous avez reçu lors de la souscription à une offre Orange internet.
brancher la Livebox fibre V2
-1-
1 Le bloc d’alimentation doit être branché à la prise alimentation de la Livebox et sur une prise électrique.
2 Le boîtier fibre optique doit être branché à une prise électrique.
3 Le câble Ethernet à embouts transparents doit être branché sur le port blanc (ou port 4) de la Livebox.
Son autre extrémité est branchée au boîtier fibre optique.
4 Pour connecter un ordinateur en Ethernet (ou en filaire), utilisez le câble Ethernet à embout rouge et
branchez-le sur le port Ethernet rouge ou 1 de la Livebox.
haut de page
configurer la Livebox fibre V2
Le voyant internet @ de votre Livebox fibre V2 est orange clignotant.
1 Allez dans l’interface de configuration de votre Livebox.
accéder à l’interface de configuration de la Livebox fibre V2
2 Une fois dans l’interface de configuration, cliquez sur Réseaux et Services > Livebox > Internet dans le
menu de gauche.
-2-
3La page Connexion Internet apparaît. Dans le bloc Paramètres de connexion Internet, saisissez votre
identifiant de connexion ainsi que le mot de passe associé. Puis cliquez sur le bouton Enregistrer.
-3-
Vos identifiant et mot de passe de connexion se trouvent dans le courrier de bienvenue reçu après la
souscription à une offre Internet Orange.
4 Quittez l’interface de la Livebox.
5 Le voyant internet @ doit être allumé vert fixe au bout de quelques instants.
Si vous avez connecté votre ordinateur en Ethernet, votre connexion est opérationnelle et vous pouvez
naviguer sur internet.
haut de page
configurer la connexion Wi-Fi de votre ordinateur
Les pages ci-dessous vous aident à connecter à la Livebox, un ordinateur en Wi-Fi en fonction de son
système d’exploitation :
connecter un ordinateur en Wi-Fi à la Livebox
avec Windows 7
avec Windows Vista
avec Windows XP
avec MAC OS X
Les pages suivantes vous accompagnent pour connecter un périphérique à la Livebox :
connecter un périphérique en Wi-Fi à la Livebox
connecter votre iPhone en Wi-Fi à votre Livebox
connecter la Liveradio Vintage à votre Livebox
connecter le décodeur Hi-Fi à votre Livebox
-4-
paramétrages avancés
Après la remise à zéro de votre Livebox, vous devez paramétrer le renvoi d’appel vers la messagerie
vocale si vous l’aviez modifié, ainsi que configurer la Livebox si vous aviez des usages avancés, etc.
paramétrage de la Livebox
paramétrer le renvoi d’appel vers la messagerie vocale du téléphone par internet
Mes notes :
-5-
Ce document PDF a été généré depuis l’assistance orange.fr le 24/04/2013, retrouvez le à l’adresse http://assistance.orange.fr/connecter-vos-equipements-en-wi-fi-a-la-livebox-5134.php
connecter vos équipements en Wi-Fi à la Livebox
La Livebox vous permet de connecter vos équipements en Wi-Fi. Les guides
ci-dessous vous permettront de connecter vos ordinateurs, vos périphériques et votre console de jeux.
connecter un ordinateur à la Livebox
Les pages ci-dessous vous aident à connecter à la Livebox, un ordinateur en Wi-Fi en fonction de son
système d’exploitation :
connecter un ordinateur en Wi-Fi à la Livebox
avec Windows 7
avec Windows Vista
avec Windows XP
avec MAC OS X
connecter une imprimante en Wi-Fi à la Livebox
Les pages suivantes vous accompagnent pour connecter une imprimante à la Livebox :
connecter une imprimante en Wi-Fi à la Livebox
connecter votre imprimante en Wi-Fi
imprimer depuis tous les ordinateurs de votre maison
-1-
connecter un périphérique en Wi-Fi à la Livebox
connecter votre iPhone en Wi-Fi à votre Livebox
connecter la Liveradio Vintage à votre Livebox
connecter le décodeur Hi-Fi à votre Livebox
connecter une console de jeux à la Livebox
connecter une console de jeux en Wi-Fi à la Livebox
connecter la Wii à la Livebox en Wi-Fi
connecter la DS Lite à la Livebox en Wi-Fi
connecter la PSP à la Livebox en Wi-Fi
connecter la PS3 à la Livebox en Wi-Fi
connecter la Xbox 360 à la Livebox en Wi-Fi
-2-
Mes notes :
-3-
Ce document PDF a été généré depuis l’assistance orange.fr le 24/04/2013, retrouvez le à l’adresse http://assistance.orange.fr/livebox-fibre-v2-acceder-a-l-interface-de-configuration-879.php
accéder à l’interface de configuration de la Livebox Fibre V2
Pour certaines applications : connexion d’une console de jeux ou la limitation de
l’accès à internet à certains périphériques, le paramétrage de la Livebox est nécessaire. Pour cela, vous
devez accéder à l’interface de configuration de votre Livebox fibre V2.
prérequis
accès à l’interface de configuration
prérequis
1Vérifiez que votre Livebox est allumée.
2Votre ordinateur doit être allumé et raccordé à votre Livebox (en Ethernet ou en Wi-Fi).
accès à l’interface de configuration
1 Ouvrez votre navigateur internet (Chrome, Mozilla Firefox, Internet Explorer ou Safari) puis saisissez
livebox dans la barre d’adresse. Appuyez sur la touche Entrée (ou équivalent) de votre clavier.
-1-
Ne confondez pas la barre d’adresse de votre navigateur qui se trouve en haut de la page internet avec le
champ de recherche du moteur de recherche (Voilà, Google, etc.).
2 Vous arrivez sur la page d’accueil de l’interface d’administration de la Livebox fibre V2. Cliquez sur
l’onglet Configurer.
3 Pour modifier les paramètres de votre Livebox, vous devez vous identifier dans le champ administration
:
Identifiant : admin.
Mot de passe : admin par défaut (si vous ne l’avez jamais modifié).
4 Cliquez sur le bouton S’identifier.
-2-
Si vous avez changé et perdu votre mot de passe, vous devez faire une remise à zéro de votre Livebox
pour retrouver le mot de passe par défaut admin.
comment faire une remise à zéro de la Livebox fibre V2
Il n’est pas possible de modifier l’identifiant d’accès à l’interface de configuration.
5 Les paramètres de votre connexion internet s’affichent.
Naviguez dans le menu de gauche pour modifier les différents paramètres de votre Livebox fibre V2 selon
vos usages :
installer la Livebox fibre V2
-3-
connecter votre console à la Livebox fibre V2
Mes notes :
-4-
Ce document PDF a été généré depuis l’assistance orange.fr le 24/04/2013, retrouvez le à l’adresse http://assistance.orange.fr/livebox-fibre-v2-voyants-883.php
les voyants de la Livebox Fibre V2
La Livebox Fibre V2 dispose de 6 voyants qui vous informent du bon
fonctionnement ou non des services internet. Vous trouverez ci-dessous la signification de chacun de leurs
comportements lumineux.
le voyant alimentation
le voyant internet
le voyant téléphonie
le voyant réseau local
le voyant Wi-Fi
le voyant mise à jour
le voyant alimentation
Le voyant d’alimentation doit être allumé vert fixe.
Le voyant est vert clignotant lorsque la Livebox vient d’être allumée et se fixe ensuite.
haut de page
-1-
le voyant internet
Le voyant internet doit être allumé vert fixe. Cela signifie que la Livebox est connectée à internet.
Le voyant peut avoir trois autres états :
a Rouge clignotant rapide (5 fois par seconde).
Cet état est normal au démarrage de la Livebox et dure environ 20 secondes.
Si cet état persiste, c’est que votre Livebox n’a pas pu se synchroniser.
b Le voyant internet peut être orange clignotant lentement (1fois par seconde).
Cet état est normal au démarrage de la Livebox après la phase de clignotement rouge rapide. Cet état
signifie qu’elle est en cours de connexion à internet. Elle vérifie vos identifiants pour se connecter.
Le voyant se fixe ensuite.
c Eteint. Il n’y a pas de connexion internet.
dépanner votre Livebox Fibre V2
haut de page
le voyant téléphonie
Le voyant de téléphonie par internet est vert allumé fixe lorsque le service de téléphonie par internet
est activé et disponible.
-2-
Le voyant de téléphonie par internet peut avoir deux autres états.
a Vert clignotant.
Cela signifie que le téléphone relié à la Livebox est décrochée ou qu’une communication téléphonique est
en cours.
b Eteint.
Cela signifie que vous ne bénéficiez pas du service de téléphonie par internet ou que vous rencontrez un
problème avec le service.
dépanner le téléphone par internet
haut de page
le voyant réseau local
Le voyant de réseau local peut avoir deux états différents :
a Vert clignotant : la Livebox communique avec votre ordinateur.
b Eteint : aucune information n’est échangée avec votre ordinateur.
Cet état est tout à fait normal, il n’indique pas un problème lié à la Livebox
haut de page
le voyant Wi-Fi
Le voyant Wi-Fi (ou connexion sans fil) est allumé vert fixe lorsque la fonction est activée.
Ce voyant peut avoir trois autres états :
a Vert clignotant rapide (5 fois par seconde) : le mode Wi-Fi facile est activée.
Cette étape n’est possible qu’avec le CD d’installation fourni dans le pack Livebox.
b Vert clignotant lent (1 fois par seconde) : le mode association est activé.
-3-
c Eteint : le Wi-Fi est désactivé.
haut de page
le voyant mise à jour
Le voyant de mise à jour de la Livebox vous informe qu’une mise à jour est disponible. La mise à
jour est automatique, aucune manipulation n’est à effectuer.
Il peut être dans trois états :
a Eteint : aucune mise à jour est en cours.
b Bleu clignotant : une mise à jour de la Livebox est en cours.
c Bleu fixe + voyant @ rouge allumé fixe : un problème est survenu durant la mise à jour :
problème suite à une mise à jour de la Livebox Fibre V2
Pour résumer :
-4-
Usages
Etats des voyants
Se connecter à internet
les voyants alimentation et internet doivent être verts
fixes
Téléphoner par internet
les voyants alimentation, internet et de téléphonie
doivent être verts fixes
Vous connecter en Wi-Fi
les voyants alimentation, internet et Wi-Fi doivent
être verts fixes
Vous connecter en Wi-Fi et téléphoner
par internet
les voyants alimentation, internet, Wi-Fi et de
téléphonie doivent être verts fixes
Mes notes :
-5-

les fonctionnalités de la Livebox Fibre V2 - dsl

Transcription

Documents pareils

Reset Usine LIVEBOX

Paramtrage de la livebox Sagem wanadoo

Guide rapide pour le routage de port sur Orange LiveBox

Livebox 2 : changer le canal Wi-Fi

Ouverture de port sur la LiveBox Inventel

Visualiser l`état des voyants sur un routeur BUSINESS LIVEBOX

Paramétrage Livebox 4

Réinitialisation LIVEBOX

AFFICHE ODR PC 100€ BASE copie - Loisirs
