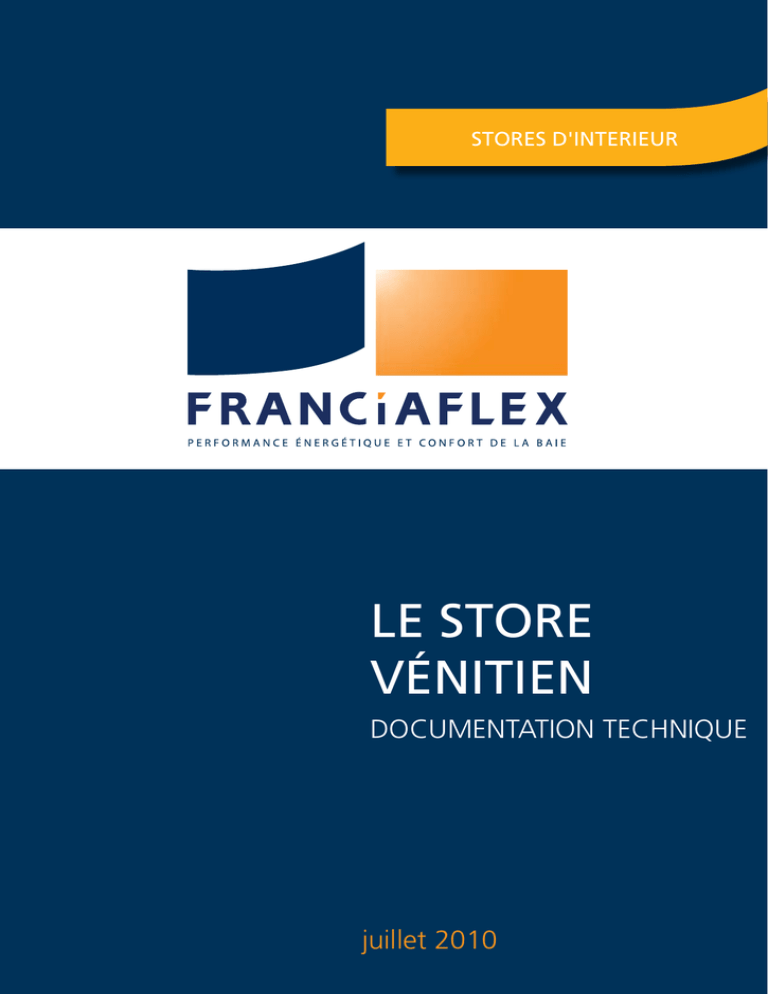

LE STORE VENITIEN - documentation technique
STORES D'INTERIEUR LE STORE VÉNITIEN DOCUMENTATION TECHNIQUE juillet 2010 • ROBUSTE : En 35 mm et en 50 mm, il est particulièrement Le store Vénitien FRANCIAFLEX disponible en lames de 16, 25, 35 et 50 mm, permet de moduler la lumière et de créer l'intimité. C'est un produit : robuste et adapté aux fenêtres de grandes dimensions. • ESTHÉTIQUE : Particulièrement décoratif, le store • FACILE À POSER : Différents types de pose sont possibles (au plafond, en baie, de face ou en niche) permettant d'installer le store dans tous les types d'environnement de fenêtres et d'ouvertures. • PRATIQUE : Fabriqué sur mesure, le store Vénitien Chaque direction régionale FRANCIAFLEX met à la disposition des professionnels : - une assistance technique et commerciale pour vous conseiller lors des prises de commandes. - un ensemble d'outils tels que fiches techniques et bons de commande qui simplifient la prise de commande de l'ensemble des stores d'intérieurs, brochures commerciales, etc… Vénitien FRANCIAFLEX offre une large variété de coloris et motifs : unis aux tons pastels ou aux couleurs vives, perforés donnant un effet de transparence, métallisés, marbrés, nacrés, velours plus originaux. Il est également possible de combiner les coloris de lames. FRANCIAFLEX s'adapte parfaitement aux dimensions et aux contraintes de toutes les fenêtres. Il est manœuvré par cordon, monocommande cordon/ chaînette, treuil et peut également être motorisé. Descriptif L'orientation des lames est assurée par un orienteur et des tambours reliés par un axe rigide en acier. L'orienteur est actionné par cordon (store à lames de 35 mm et 50 mm) ou par tige plastique (stores à lames de 16 mm et 25 mm). Le store Vénitien FRANCIAFLEX est constitué de : Un caisson en acier profilé, laqué (peinture cuite au four), qui assure le maintien du store sans déformation ni affaissement et intègre le mécanisme de commande. - Monocommande Un tablier de lames en bois verni ou en aluminium laqué (peinture cuite au four), ou en polyester enduit, ou pour certaines recouvertes d'un film plastifié, et d'une sous-latte en acier profilé, laquée (peinture cuite au four). Les échelles constituées de fils polyester assurent la suspension des lames et sont accrochées sur les tambours d'orientation. Ces échelles sont confectionnées suivant 4 pas différents correspondant aux 4 largeurs de lames disponibles, permettant ainsi un recouvrement régulier des lames lorsque le store est déplié. Une grande diversité de coloris est proposée pour caissons, lames et sous-lattes (consulter la collection en vigueur, le mariage des coloris entre caissons, lames et rubans étant définis arbitrairement). cordon/chaînette : assure en séquence l'orientation, la descente ou la remontée des lames (uniquement pour les vénitiens lames de 16 et 25 mm). treuil : dispositif à manivelle assurant en séquence l'orientation, la descente et la remontée des lames. motorisation : moteurs 230V, 24V avec fin de course haute et basse agissant suivant le même cycle que la monocommande treuil. télécommande à distance : possibilité d’orientation des lames uniquement ou orientation et montée/descente du store. automatismes : le store vénitien peut être également Types de manœuvre : équipé d’automatismes de type commande groupée ou commande générale. Orienteur double vitrage : dispositif permettant d’orienter les lames d’un store installé entre 2 vitres (uniquement lames de 16 et 25 mm) - Manœuvre cordon : entraînement direct par cordon polyester pour la descente et la remontée des lames. Le nombre de cordons varie selon la largeur du store. Un frein autobloquant assure l'arrêt automatique des lames dans toutes les positions dès relâchement des cordons. Limites techniques (maxi réalisables, au-delà nous consulter) Limites dimensionnelles - L et H en mm - S en m2 - Lames Aluminium Lames 16mm Manœuvres Caisson L mini L maxi Cordon Orienteur double vitrage Treuil Chaînette Monocde cordon Moteur 24V Moteur tub. 230V Moteur carré 35mm 230V Moteur carré 25mm 35mm 50mm 350 - - 25mm 25mm 35mm 50mm 25mm Lames 25mm Lames 35mm Lames 50mm H maxi S maxi L mini L maxi H maxi S maxi L mini L maxi H maxi S maxi L mini L maxi H maxi S maxi 2700 - - 3000 - - 6 - - 350 330 - 3300 3900 - 3000 3000 - 6 9 - - 500 - - 4000 - - 4000 - - 9 - - - 500 - - 5000 - - 6000 12 350 2700 3000 4 350 3300 3000 4 - - - - - - - - 450 - - 450 2700 - - 2700 3000 - - 3000 4 - - 5 450 330 - 450 3300 3900 - 3300 3000 3000 - 3000 4 10 - 5 - 330 - - - 4000 - - - 3500 - - - 10 - - - - 330 - - - 5000 - - - 5000 - 15 - 25mm 450 2700 3000 5 450 3300 3000 5 - - - - - - - - 25mm 35mm 650 - 2700 - 3000 - 5 - 650 - 3300 - 3000 - 5 - - 600 - 4000 - 3500 - 5 - - - - - - - 50mm - - - - - 4000 5000 12 - 4000 5000 12 510 5000 5000 12 35mm - - - - - - - - 600 4000 3500 11 - - - - 50mm - - - - - - - - - - - - 800 5000 3000 15 Limites dimensionnelles - L en mm et S en m - Lames Bois 2 Lames 25mm Lames 50mm Lames 25mm Lames 50mm Manœuvre CaissonL mini L mini L maxi H maxi S maxi L maxi H maxi S maxi - 2430 3000 3,5 - - Cordon35mm - 50mm - 500 - - - 2430 3000 3,5 Treuil 50mm 330 330 2430 3000 7 2430 4000 7 Moteur tubulaire 230V 50mm 510 510 2430 3000 5,5 2430 4000 5,5 Moteur carré 230V* 50mm 800 800 2430 3000 7 2430 3000 - LE STORE VENITIEN - documentation technique 2 Constitution type 16 et 25 mm aluminium Manœuvre cordon 3 4 3A 6 7 2 18 1 8 8 20 13 15 9 12 14 10 19 25 22A 23 21 24 28A 4 2 20B 1 17 39 26 11 8 27 28 16 26 20 32 15 12 14 29 5 6 7 8 SUPPORT DE BOBINE BOBINE D'ORIENTATION FREIN A MOLETTE 2 ou 4 cordons CORDON DE TIRAGE en polyester Ø 1,4 mm, coloris assorti à celui des lames 9GLAND en matière plastique 10 ARRET DE CORDON 11 ÉCHELLES coloris assortis aux lames 12 CLIP SOUS LATTE 13 TIGE D'ORIENTATION 14 SOUS LATTE Largeur 21x12 mm 15 EMBOUT DE SOUS LATTE 16 LAME ALU (coloris suivant gamme) 17 ARRÊT DE 1ère LAME 18 CACHE MANŒUVRE 19 EMBOUT DE TIGE D'ORIENTATION 20ŒILLET (agrafe à sertir en cde 20B 21 22 22A 23 24 24A 24B cordon) FERRET D'ÉCHELLE CÔNE 25 Carré 5 SUPPORT CTS 25 COUVERCLE CTS 25 BAGUE CTS 25 Carré 5 TREUIL MéCANISME CHAÎNETTE SUPPORT MéCANISME CHAÎNETTE 24CGUIDE CHAÎNETTE 24D CAche GUIDE CHAÎNETTE 25 RENVOI DE MANŒUVRE sortie à 45° (simple cardan) ousortie 45/90° (double cardan) 26GOUPILLE D'ASSEMBLAGE de manivelle 27 MANIVELLE fixe Ø 10 mm (ensemble) 28 MANIVELLE décrochable Ø 13 mm (ensemble) 28A ANNEAU DE TREUIL 29 ARRET DE MANIVELLE 30 CHAÎNETTE 32 SERRE CORDON 39 CARDAN Manœuvre chaînette 24C 24A 24D 24B 30 LE STORE VENITIEN - hexagonal de 3 mm en cordon et carré, 5 mm en monocommande Manœuvre treuil 22 3 ORIENTEUR 3A LIMITEUR D’ORIENTATION 4 AXE D'ORIENTATION en acier 11 16 coloris assorti aux lames 5 17 1 EMBOUT DE CAISSON 2 CAISSON 25x25 documentation technique NOTA : La monocommande assure l'orientation, la descente ou la remontée des lames. Possibilité de monocommande avec lames de 25 mm microperforées. 3 Constitution type 35 mm 1A EMBOUT DE CAISSON 2A CAISSON 40x36 mm coloris assorti aux lames 35 mm Manœuvre cordon 3A ORIENTEUR 4A AXE D'ORIENTATION carré en acier de 5 mm 7A 6A 4A 5A 5A SUPPORT DE BOBINE 3A 3A 37 35 2A 1A 8A 17A 10 16A 11A 9 40 36 8 14A 7A FREIN DE CORDON A BASCULE 2 ou 4 cordons 8 CORDON DE TIRAGE en polyester Ø 1,4 mm, coloris assorti à celui des lames 8A CORDON DE TIRAGE en polyester Ø 2,2 mm coloris assorti à celui des lames 9GLAND en matière plastique 10 ARRET CORDON 11A ÉCHELLES D'ORIENTATION coloris assorti aux lames 20A 12A 15A 6A BOBINE D'ORIENTATION 12A CLIP SOUS LATTE 14A SOUS LATTE de 34x14 mm 15A EMBOUT DE SOUS LATTE 16A LAME (coloris suivant gamme) 17A ARRÊT 1ère LAME Manœuvre treuil 20AŒILLET (ÉCHELLE) 20B FERRET D'ÉCHELLE 22A COUVERCLE CTS 25 39 24A 33 22A 24A TREUIL 34 25 RENVOI DE MANŒUVRE sortie à 45° (simple cardan) ou sortie à 45/90° (double cardan) 4A 25 31A 28A 2A 26GOUPILLE D'ASSEMBLAGE 27 MANIVELLE Ø 13 mm fixe 28 MANIVELLE Ø 13 mm décrochable 28A ANNEAU DE TREUIL 29 ARRET DE MANIVELLE 26 20B 17A 1A 16A 27 28 11 8 29 31A CÔNE 35 CARRÉ 5 32A SERRE CORDON 33 SUPPORT CTS 35 34 BAGUE CTS CARRÉ DE 5 35 RENFORT POUR AXE DE CAISSON 36 ÉGALISEUR DE CORDON 37 BAGUE D'ARRET 20A 32A 15A 12A 51 39 CARDAN 40 CORDON D'ORIENTATION 51GUIDE TRINGLE conseillé pour store de grande hauteur 14A LE STORE VENITIEN - documentation technique 4 Constitution type 50 mm aluminium Manœuvre cordon 3B 35B 6B 4B 5B 1B EMBOUT DE CAISSON 50 2B CAISSON 56x51 mm coloris assortis aux lames 50 mm 7B 2B 1B 8B 16B 40B 10B 36B 11B 8 9B 3B ORIENTEUR 4B AXE D'ORIENTATION en acier carré 6,3 mm en version cordon et axe carré de 7 mm en acier en version treuil 5B SUPPORT DE BOBINE 6B BOBINE D'ORIENTATION 7B FREIN A CORDON (2 freins au-delà de 2200 mm de large) 8 CORDON DE TIRAGE Ø 1,4 mm en polyester (coloris assorti aux lames) 8B CORDON DE TIRAGE Ø 2,8 mm en polyester (coloris assorti aux lames) 15B 9BGLAND 20A 10B ARRET CORDON 11B ÉCHELLES 14B 12B CLIP SOUS LATTE 12B 14B SOUS LATTE de 53x13 mm 15B EMBOUT DE SOUS LATTE 16B LAME ALUMINIUM (coloris suivant gamme) Manœuvre treuil 20AŒILLET (ÉCHELLE) 20B FERRET D'ÉCHELLE 24B TREUIL 1B 55 54 61 52 8 62 24B 53 25 RENVOI DE MANŒUVRE sortie à 45° (simple cardan) ou sortie 45/90° (double cardan) 27 MANIVELLE Ø 13 fixe (ensemble) 2B 28 MANIVELLE Ø 13 décrochable (ensemble) 20B 28A ANNEAU DE TREUIL 29 ARRÊT DE MANIVELLE 32B SERRE CORDON 27 32B 35B RENFORT DE CAISSON 36B ÉGALISATEUR DE CORDON 28A 40B CORDON D'ORIENTATION Ø 2,8 mm 50 PLAQUE DE RÉDUCTION 29 51GUIDE TRINGLE conseillé pour store grande hauteur 52 TUBE OCTOGONAL 28 15B 14B 53 EMBOUT DE TUBE OCTOGONAL CÔTÉ TREUIL 25 54 EMBOUT DE TUBE OCTOGONAL CÔTÉ OPPOSÉ 55 SUPPORT DE TUBE OCTOGONAL 51 LE STORE VENITIEN - documentation technique 61 SUPPORT DE CÔNE 62 SUPPORT DE TREUIL 5 Constitution type 25 mm bois Manœuvre cordon 2 CAISSON 40x36 mm 2B CAISSON 56x51 mm 7A 5A 4 6A 3 2 63 2A 10 16C 14C 11 20C 8A 9 12D 3 ORIENTEUR 4 AXE D'ORIENTATION manœuvre cordon en acier, carré de 5 mm 5A SUPPORT DE BOBINE 6A BOBINE D'ORIENTATION 7A FREIN DE CORDON A BASCULE 2 ou 4 cordons 8 CORDON DE TIRAGE en polyester Ø 1,4 mm, coloris assorti à celui des lames 8A CORDON DE TIRAGE en polyester Ø 2,2 mm, coloris assorti à celui des lames 9GLAND en bois 10 ARRET CORDON 11 ÉCHELLES 12D BOUCHON SOUS LATTE Manœuvre treuil (possible uniquement avec caisson de 50 mm) 14C SOUS LATTE Épaisseur 14 mm 16C LAME BOIS coloris suivant gamme 20B FERRET (ÉCHELLE) 20CŒILLET D'ÉCHELLE 63 62 24B 53 8 24B TREUIL 25 RENVOI DE MANŒUVRE sortie à 45° (simple cardan) ou sortie 45/90° double cardan) 27 MANIVELLE Ø 13 fixe (ensemble) 2B 28 MANIVELLE Ø 13 décrochable (ensemble) 52 61 20B 55 54 20C 32B 28A ANNEAU DE TREUIL 28A 27 28 29 ARRÊT DE MANIVELLE 32B SERRE CORDON 51GUIDE TRINGLE conseillé pour store grande hauteur 52 TUBE OCTOGONAL 53 EMBOUT DE TUBE OCTOGONAL CÔTÉ TREUIL 25 54 EMBOUT DE TUBE OCTOGONAL CÔTÉ OPPOSÉ 14C 51 29 55 SUPPORT DE TUBE OCTOGONAL 61 SUPPORT DE CÔNE 62 SUPPORT DE TREUIL 63 CANTONNIÈRE LE STORE VENITIEN - documentation technique 6 Constitution type 50 mm bois 2B CAISSON 56x51 mm coloris assortis aux lames 50 mm Manœuvre cordon 3B ORIENTEUR 3B 35B 6B 50 4B 4B AXE D'ORIENTATION en acier carré 6,3 mm en version cordon axe carré de 7 mm en acier en version treuil 5B 7B 5B SUPPORT DE BOBINE 2B 6B BOBINE D'ORIENTATION 63 7B FREIN A CORDON (2 freins au-delà de 2200 mm de large) 16D 8B 8B 8B CORDON DE TIRAGE Ø 2,8 mm en polyester (coloris assorti aux lames) 9BGLAND 11B 10A ARRET CORDON 11B ÉCHELLES 40B 9B 10A 14B 11C 20C 11CGALON COTON (coloris selon gamme en vigueur) 14B SOUS LATTE 16D LAMES BOIS (coloris suivant gamme) 20CŒILLET (ÉCHELLE) 24B TREUIL 25 RENVOI DE MANŒUVRE sortie à 45° (simple cardan) ou sortie 45/90° (double cardan) Manœuvre treuil 27 MANIVELLE Ø 13 fixe (ensemble) 63 62 24B 53 28 MANIVELLE Ø 13 décrochable (ensemble) 28A ANNEAU DE TREUIL 29 ARRÊT DE MANIVELLE 32B SERRE CORDON 8B 35B RENFORT DE CAISSON 2B 52 40B CORDON D'ORIENTATION Ø 2,8 mm 61 50 PLAQUE DE RÉDUCTION 20B 55 54 20C 32B 28A 51GUIDE TRINGLE conseillé pour store grande hauteur 52 TUBE OCTOGONAL 27 53 EMBOUT DE TUBE OCTOGONAL CÔTÉ TREUIL 29 54 EMBOUT DE TUBE OCTOGONAL CÔTÉ OPPOSÉ 55 SUPPORT DE TUBE OCTOGONAL 25 28 61 SUPPORT DE CÔNE 62 SUPPORT DE TREUIL 63 CANTONNIÈRE 14B LE STORE VENITIEN - 51 documentation technique 7 Manœuvre électrique VÉNITIEN Aluminium 16/25 mm - MOTORISATION 24 VOLTS cc •Caisson de 25 x 25 mm, coloris assorti aux lames. •Inverseur à position momentanée (230 V / 24 V). VÉNITIEN Aluminium 25/35 mm MOTORISATION 230 VOLTS - moteur carré • Caisson de 40 x 36 mm. • Fin de course haut par microcontact, fin de course bas préréglé en usine, protection thermique. • Inverseur bi-polaire, assure l'orientation, la descente ou la remontée des lames. • Montage moteur préconisé à gauche, sortie des fils derrière le caisson, saillie mini 30 mm à prévoir. MOTORISATION 24 VOLTS cc • Fin de course haut et bas mécaniques ou incorporés au moteur. • Inverseur bi-polaire, assure l'orientation, la descente ou la remontée des lames. VÉNITIEN Aluminium 25/35/50 mm - Bois 25/50 mm MOTORISATION 230 VOLTS - moteur tubulaire • Nécessite un caisson de 56 x 51 mm pour lames 25/35/50 mm. •Inverseur bi-polaire, assure l'orientation, la descente ou la remontée des lames. • Montage moteur à droite ou à gauche, sortie des fils en bout le caisson. VÉNITIEN Aluminium et Bois 50 mm MOTORISATION 230 VOLTS - moteur carré • Caisson de 56 x 51 mm. • Fin de course haut : micro-contact par palpeur, fin de course bas préréglé en usine. • Inverseur bi-polaire, assure l'orientation, la descente ou la remontée des lames. • Hauteur maxi 3000 mm. 53 MOTORISATION 230 VOLTS moteur carré CAISSON 35 53 55 RACCORD A DÉTROMPEUR AVEC VERROU Raccord 4 conducteurs à détrompeur avec verrou évitant toute déconnection accidentelle. 55 LE STORE VENITIEN - documentation technique 8 Guidage conducteurs 42 CONDUCTEUR PERLON Ø 1,8 mm, Ø 2,5 mm (en store lames 50 mm posé à l’extérieur) 43 PITON TÉLÉSCOPIQUE pour lame finale 21 mm, 34 mm et 53 mm 45 44 ÉQUERRE DE GUIDAGE utilisation conseillée pour les portes, les ouvrants ou basculants (coloris blanc en 16 ou 25 mm, zingué en 50 mm) 42 44A PONTET DE GUIDAGE AU SOL 46 45 TOURILLON en laiton chromé, se fixe dans l'embout de la sous latte 47 46 ÉQUERRE DE BLOCAGE, le tourillon vient se bloquer dans l'équerre (conseillé pour les portes, les ouvrants et basculants), et permet de laisser le store en position déployée fixe. (cde cordon uniquement) 43 44 48 41 44A 47 SUPPORT EN TÉ pour MENUISERIE PVC pour store16/25 mm Manœuvre double vitrage 48 ÉQUERRE DE GUIDAGE pour MENUISERIE PVC pour store 16/25 mm Uniquement pour store vénitien caisson de 25 mm avec lames de 16 ou 25 mm 56 FLEXIBLE 57 SORTIE DE VITRAGE 56 58 BLOQUEUR DE TIGE 57 59 TIGE D'ORIENTATION Longueurs standards : 200, 300, 400, 600, 700, 800, 1000, 1200. Un prolongateur de 1000 mm est disponible pour réaliser des mécanismes de plus grandes hauteurs. 60 59 58 60 COMMANDE BOUTON longueurs standards : 1000, 1500, 2000 mm. Caisson et lames (valeurs maxi données à titre indicatif) Lames Cordon Treuil/Chaînette Electrique 16 mm (H x 0,042) + 45 (H x 0,042) + 45 (H x 0,042) + 45 25 mm (H x 0,036) + 45 (H x 0,036) + 45 (H x 0,036) + 45 25 35 50 25 mm (H x 0,036) + 60 (H x 0,036) + 60 (H x 0,036) + 60 35 mm (H x 0,030) + 60 (H x 0,030) + 60 (H x 0,030) + 60 25 mm - - (H x 0,036) + 77 35 mm - - (H x 0,030) + 75 50 mm (H x 0,028) + 70 (H x 0,028) + 70 (H x 0,028) + 70 Encombrement store replié BOIS Caisson Lames Toutes manœuvres 35 25mm (H x 0,16) + 60 25mm (H x 0,16) + 90 50 50mm (H x 0,10) + 90 LE STORE VENITIEN - Encombrement Encombrement store replié ALUMINIUM Caisson ATTENTION : H est toujours en mm Ces valeurs maxi sont données à titre indicatif et peuvent être inférieures. documentation technique 9 Accessoires de fixation pour caisson de 25 mm Pose face/plafond T Menuiserie PVC Clip pour faux plafond Plafond double-vitrage SP SP SP S pour vis Ø 4 pour vis Ø 4 90 40 40 30 49 < S < 61,5 17 < S2< 35 S2 CALE + T 28 L1 + T L2 + T 26 L3 + T 254 163 110 74 74 26 Support T pour Saillie = 4 mm 26 T+1 cale si 4<Saillie≤10 mm T+2 calessi10<Saillie≤16 mm T+3 calessi16<Saillie≤22 mm saillie 4 à 22 mm saillie 23 à 80 mm saillie 81 à 145 mm saillie 146 à 210 mm Accessoires de fixation pour caisson de 35 mm SUPPORT T SUPPORT Q SUPPORT 26 N ÉQUERRE 20 48 102 45 Lames 35 -saillie maxi70 mm Lames 50 -saillie maxi55 mm ÉQUERRE L1 ÉQUERRE L2 39 162 U 102 35 102 35 SUPPORT 111 111 39 35 111 55 42 L Lames 35 -saillie maxi190 mm Lames 50 -saillie maxi210 mm Accessoires de fixation pour caisson de 50 mm L identiques au caisson de 35 mm SUPPORT SUPPORT T Face/Plafond U ÉQUERRE SUPPORT Q Face/Plafond/Baie SUPPORT N Face/Plafond/Niche 15 70 58 Support intermédiaire LE STORE VENITIEN - 15 62 documentation technique 95 10 Nombre de supports utiles pour vénitien aluminium Store caisson 25 mm aluminium Largeur du Store Type de Pose Plafond ou Face S = 0 0 à 800 801 à 1100 1101 à 1900 1901 à 2700 2701 à 3000 2T 2T 3T 4T 5T 2L 3L 4L 5L 6L Largeur du Store 2001 à 3000 2Q+1U 2Q+2U 2LQ+1LU 2LQ+2LU 3001 à 4500 2Q+2U 2Q+3U 2LQ+2LU 2LQ+3LU Hauteur Store ≤ 3000 > 3000 ≤ 3000 > 3000 Largeur du Store 3001 à 4000 2Q+1U 2Q+2U 4001 à 4500 2Q+2U 2Q+3U Hauteur Store ≤ 2500 > 2500 500 à 2000 2T 3T 2T 2Q 2Q+1U Largeur du Store 2001 à 3500 3T 4T 3T 2Q+1U 2Q+2U 3501 à 5000 4T 5T 4T 2Q+2U 2Q+3U Hauteur Store ≤ 3000 > 3000 ≤ 3000 ≤ 3000 > 3000 500 à 2000 2LT 3LT 2LT 2LQ 2LQ+1LU Largeur du Store 2001 à 3500 3LT 4LT 3LT 2LQ+1LU 2LQ+2LU 3501 à 5000 4LT 5LT 4LT 2LQ+2LU 2LQ+3LU Hauteur Store ≤ 3000 > 3000 ≤ 3000 ≤ 3000 > 3000 Face avec saillie Store caisson 35 mm aluminium Type de Pose Plafond ou Face S = 0 0 à 2000 2Q 2Q+1U 2LQ 2LQ+1LU 2Q Toutes manœuvres 0 à 3000 2Q 2Q+1U Face avec saillie En Baie Pose en Niche Store 50 mm caisson 50 mm aluminium Pose Plafond ou Face S = 0 Cordon Moteur Carré Treuil Moteur Tubulaire Pose de Face avec saillie Cordon Moteur Carré Treuil Moteur Tubulaire Pose en Niche Cordon / Treuil Moteur Tubulaire Moteur Carré 500 à 2500 2N 2N 2N Largeur du Store Pose en Baie Moteur Carré 500 à 2000 Cordon / Treuil 2Q Moteur Tubulaire 2Q+1U 2Q LE STORE VENITIEN - Largeur du Store 2501 à 3500 3501 à 4500 3N 4N 4N 4N 3N 4N 4501 à 5000 5N 5N 5N Hauteur Store ≤ 3000 > 3000 ≤ 3000 Hauteur Store ≤ 3000 > 3000 ≤ 3000 documentation technique 11 Nombre de supports utiles pour vénitien bois Vénitien bois 25 mm caisson 35 mm Largeur du Store Type de Pose 500 à 1500 1501 à 2430 Hauteur Store Plafond ou Face S = 0 2Q 2Q+1U ≤ 1500 2Q+1U 2Q+2U > 1500 2LQ 2LQ+1LU ≤ 1500 2LQ+1LU 2LQ+2LU > 1500 En Niche 2N 3N En Baie 2Q Face avec saillie Vénitien bois 50 mm caisson 50 mm Pose Plafond ou Face S = 0 Largeur du Store 500 à 1500 1501 à 2430 Hauteur Store 2T 3T ≤ 1500 3T 4T > 1500 Treuil Moteur tubulaire 2Q 2Q+1U ≤ 1500 2Q+1U 2Q+2U > 1500 Cordon` Moteur carré* Pose de Face avec saillie Largeur du Store 500 à 1500 1501 à 2430 Hauteur Store 2LT 3LT ≤ 1500 3LT 4LT > 1500 Treuil Moteur tubulaire 2LQ 2LQ+1LU ≤ 1500 2LQ+1LU 2LQ+2LU > 1500 Cordon` Moteur carré* Largeur du Store Pose en Niche Toutes manœuvres* 500 à 2430 Hauteur Store 2N ≤ 1500 3N > 1500 Largeur du Store Pose en Niche 500 à 2000 Hauteur Store Cordon / Treuil Moteur tubulaire 2Q+1U ≤ 1500 2Q+2U > 1500 2Q+1T ≤ 1500 2Q+2T ≤ 3000 Moteur carré* LE STORE VENITIEN - documentation technique 12 Type de sorties Type de Manœuvre 16 / 25 CORDON 10/11/15 Les manœuvres treuil LAMES TREUIL 35 50 21 - SORTIE DIRECTE à 45° 11 / 13 21 / 22 / 23 / 24 / 25 / 26 éLECTR. CHAîNETTE 40 MCH - - MC - - MONOCDE 22 - SORTIE AVEC RENVOI à 45° CORDON Cordon Treuil 23 sortie à 90° 15 sortie double vitrage 23 - SORTIE à 45/90° 24* sortie sous caisson 13 sortie de face X 11 sortie à 45° (16 et 25) sous caisson (35 et 50) 21 sortie à 45° X 22 sortie avec renvoi à 45° 10 commande bouton * ATTENTION en sortie 24 : longueur caisson = LHT store + 50 mm lames X mini conseillé 16 / 25 35 50 60 à 80 mm 80 à 100 mm 100 à 120 mm 24 - SORTIE SOUS CAISSON Manivelle décrochable anneau tulipe Monocommande Chainette Cordon 30 20 . POSE EN FOUILLE 20 Axe de la manivelle 25 Manœuvre par treuil exclusivement (déport maxi 20 mm). Mécanisme identique à la mono-commande, avec treuil, déporté hors du caisson. 26 LE STORE VENITIEN - documentation technique 13 Détails - caisson 25 mm SORTIE DOUBLE VITRAGE N°15 MANŒUVRE CORDON - SORTIE STANDARD N°11 46 28 28 45 37 13 16 9,5 23 Orientation Tirage côté orientation 14 Tirage côté opposé à l’orientation POSE DE FACE AVEC SAILLIE 18 POSE PLAFOND ET POSE DE FACE SANS SAILLIE 110 45 ø5 61 68 19 27 36 50 13,5 13,5 ø5 76 30 Saillie de 23 à 80 Saillie maxi avec rallonge 210 Détails - caisson 35 mm MANŒUVRE CORDON - SORTIE STANDARD N°11 SORTIE DE CORDON DE FACE N°13 80 39 Ø13 39 33 40 15 43 Orientation Tirage côté orientation LE STORE VENITIEN - 68 Tirage côté opposé à l’orientation documentation technique 14 Détails - caisson 35 mm - suite POSE EN NICHE POSE DE FACE AVEC SAILLIE 111 48 80 mini - 100 conseillé Saillie maxi 60 Saillie maxi avec rallonge 210 Détails - caisson 50 mm MANŒUVRE CORDON - SORTIE STANDARD N°11 Tirage côté orientation Orientation POSE EN NICHE Tirage côté opposé à l’orientation POSE PLAFOND ET POSE DE FACE AVEC SAILLIE 111 70 100 mini - 120 maxi Saillie maxi 60 96 7 61,5 29,5 23 r = 2,5 LE STORE VENITIEN - documentation technique Saillie maxi avec rallonge 210 15 Caractéristiques énergétiques Placé derrière une vitre, les stores vénitiens FRANCIAFLEX constitue un bon élément d’isolation thermique limitant efficacement la propagation de chaleur rayonnante par réflexion des rayons solaires. (Voir figure ci-dessous). L’amplitude d’orientation des lames permet de doser l’éclairage d’une pièce. Convection Convection Convection Convection Conduction Conduction Ray sol onne air e d ment irec t Ray sol onne air e d ment irec t Rayonnement solaire réfléchi Rayonnement solaire réfléchi Vitre Vitre Store vénitien Conseils d’entretien Le mécanisme FRANCIAFLEX ne nécessite aucun entretien particulier. Un dépoussiérage périodique des lames est recommandé. Utiliser un plumeau ou un aspirateur réglé à sa puissance minimale. Pour les stores vénitiens à lames de 25 mm, utiliser un peigne de nettoyage. Les taches et autres salissures peuvent être nettoyées à l’aide d’une éponge et à l’eau savonneuse. La tige d’orientation du store vénitien 16 et 25 mm FRANCIAFLEX peut être démontée pour interdire tout abus dans son utilisation (dans les lieux publics par exemple). LE STORE VENITIEN - documentation technique 16 DOCUMENT NON CONTRACTUEL ; FRANCIAFLEX SE RÉSERVE LA POSSIBILITÉ DE MODIFIER SES PRODUITS AFIN DE LEUR APPORTER TOUTE AMÉLIORATION TECHNIQUE. UTILISEZ LES DOCUMENTS SPÉCIFIQUES DISPONIBLES AUPRÈS DE FRANCIAFLEX POUR LA PRISE DE MESURES ET LA RÉDACTION DE LA COMMANDE. Toutes les indications dimensionnelles qui figurent sur ce document sont exprimées en mm et vue de l'intérieur. Retrouvez tout Franciaflex sur www.franciaflex.com Franciaflex vous donne les moyens de devenir de véritables experts de la performance énergétique de la baie. Rendez-vous sur www.baienergie.com FAX AVANT livraison des produits LE STORE VENITIEN - APRÈS livraison des produits documentation technique Document n° 9001107 juillet 2010 17
