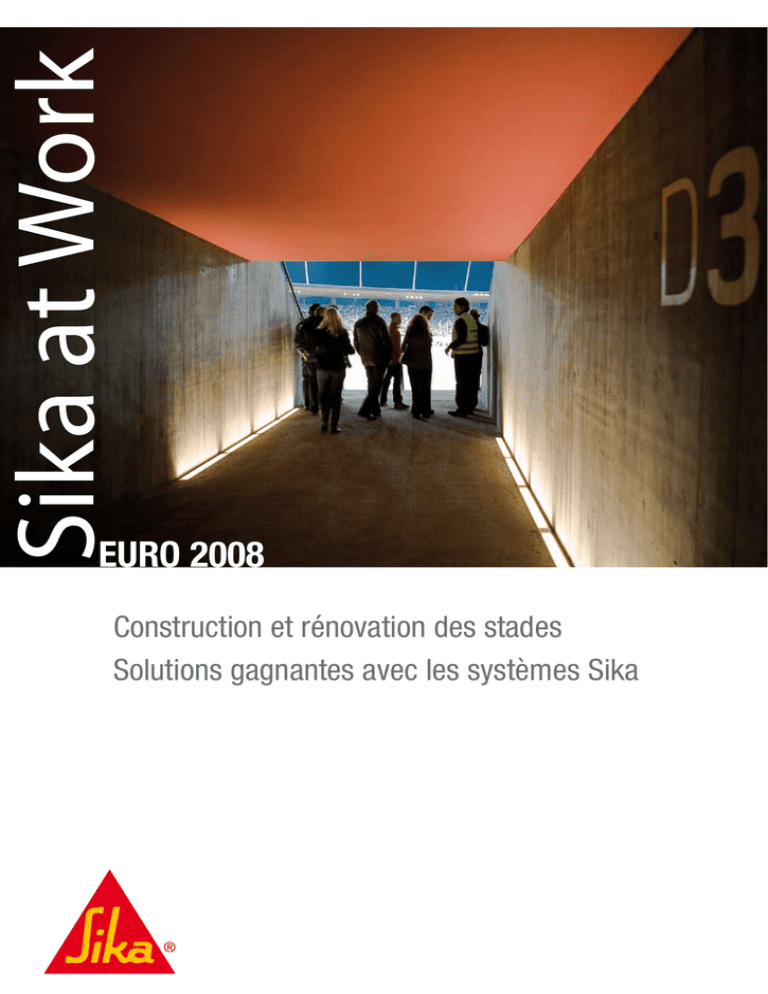

EURO 2008

Sika at Work
EURO 2008
Construction et rénovation des stades
Solutions gagnantes avec les systèmes Sika
2
Sika, une équipe forte pour l’EURO 2008
En prévision de l’EURO 2008, des stades de football ont été remis en état dans toute la Suisse et l’Autriche. Les deux pays sont désormais prêts à
accueillir les supporters et les médias du monde entier.
Qu’il s’agisse de nouvelles constructions ou de travaux de rénovation, avec du béton, de l’acier et du bois, à l’intérieur comme à l’extérieur, et des
fondations jusqu’aux toitures, Sika a fortement contribué à la qualité des structures magnifiques qui abriteront la compétition.
Tout l’éventail des technologies, systèmes et produits Sika a été mis à contribution dans la conception des stades, des infrastructures associées,
ainsi que des établissements commerciaux, pour satisfaire maîtres d’ouvrage, architectes et ingénieurs.
Les compétences et l’expérience de Sika ont été largement sollicitées par les maîtres d’œuvre et les entrepreneurs spécialisés chargés de la
réalisation des travaux, afin de garantir non seulement le respect des spécifications de conception, mais aussi la durabilité et la fiabilité des
installations, quelles que soient la saison et les conditions météorologiques.
En amont du championnat et dans les coulisses des stades, l’équipe Sika a su faire preuve de talent et de performance pour permettre aux
joueurs comme aux spectateurs d’assister aux matches dans les meilleures conditions.
Sika dans les coulisses des stades, des
fondations à la toiture !
O 08
R
EU
3
Stade St. Jakob Park, Bâle (CH)
Présentation du projet
Avec une capacité de 42 000 places, le St. Jakob Park de Bâle est
le plus grand stade de football de Suisse. Il est également utilisé
pour accueillir de nombreuses manifestations commerciales ou
culturelles.
Conçu par Herzog & de Meuron, il est le premier d’une nouvelle
génération de stades construits dans toute la Suisse en préparation
de l’EURO 2008. Le St. Jakob Park est d’ailleurs devenu un
nouveau symbole de la ville de Bâle dès son inauguration en 2004.
Il remporte un tel succès qu’un agrandissement a dû être prévu peu
après son ouverture.
L’ensemble du St. Jakob Park abrite le plus grand centre commercial
du Nord-Ouest de la Suisse, une vaste maison de retraite et des
bureaux commerciaux. La nouvelle annexe construite dans le cadre
du plan d’agrandissement accueille un grand concessionnaire
automobile, de nouvelles boutiques, dont le nombre atteint
maintenant 50, un lieu
de réception supplémentaire, sans oublier son nouveau symbole, la «Tour».
D’une hauteur de 70 mètres, ce nouvel édifice en verre offre 5 000 m²
de bureaux et plus de 30 appartements de luxe jouissant d’une vue
exceptionnelle. Doté dinstallations de restauration supplémentaires, le
nouveau centre de conférences de 4000 m² peut accueillir des réunions et
des manifestations moins importantes.
Juste au-dessous du stade se trouve un parking souterrain de 680 places
construit sur deux niveaux.
Exigences de construction
Imperméabilisation souterraine, étanchéité des joints et construction en béton
non fissurable. Revêtements de sol en résine sans joint et imperméabilisation
des surfaces à forte sollicitation.
Solutions Sika
Les solutions d’étanchéité et les concepts pour béton proposés par Sika ont
été utilisés pour la construction initiale et l’agrandissement de ce projet de
grande ampleur. Les adjuvants Sikament® et Sika® Control ont permis
d’optimiser les propriétés du béton (mise en oeuvre et faible retrait), coulé en
gros volumes. Le collage des membranes Sika a permis l’imperméabilisation
souterraine extérieure et l’étanchéité des joints. Les revêtements de sol
Sikafloor® à base de polyuréthanne et de résine époxy ont été utilisés pour
les finitions intérieures et l’imperméabilisation de l’ensemble des surfaces à
forte sollicitation.
4
FotoSergeDuPasquier-architectes.ch
Complexe du stade de Genève (CH)
Présentation du projet
Trois matches de poule vont se disputer dans le Stade de Genève, situé dans le
quartier de La Praille, près de la frontière française. Inauguré en avril 2003, c’est
un stade de football moderne de plus de 30 000 places couvertes. Il bénéficie
d’un accès direct à sa propre gare et se trouve à proximité de l’autoroute. Il
fait partie d’un complexe comprenant un centre commercial de 32 000 m², un
parking de plusieurs étages, un hôtel, un centre culturel, des bureaux et des
studios de télévision. Selon une conception innovante, le terrain a été creusé
puis remblayé en partie seulement, de sorte que le stade se trouve maintenant
à 4 m au-dessous du niveau naturel du sol. Une idée ingénieuse qui permet à
ce nouveau stade de s’intégrer plus harmonieusement dans le paysage, et qui
a été reprise depuis dans de nombreuses installations de par le monde.
Solutions Sika
La technologie Sika® Viscocrete® a permis de produire un volume total
de 50 000 m3 de béton étanche et homogène, présentant une maniabilité
exceptionnelle.
Un revêtement coloré Sikafloor® a été utilisé pour assurer l’étanchéité et la
protection des 30 000 m² du parking souterrain. La protection anti-corrosion
des 28 000 m² d’acier structurel a été réalisée économiquement avec
seulement deux couches de SikaCor®.
Les pavés en bois des sols intérieurs ont été collés à l’aide d’une colle souple
SikaBond®.
Exigences de construction
La construction se devait d’être parfaitement étanche pour empêcher l’eau
de la nappe phréatique de s’infiltrer dans le parking et les autres zones de
services se trouvant au-dessous du niveau du sol. L’imperméabilisation des
surfaces à forte sollicitation de tous les étages du parking était également
requise pour prévenir la pénétration du sel de déneigement et améliorer
l’esthétique.
L’élégante structure en acier avec ses poutres principales de 32 à 39 mètres
de long a nécessité une protection anti-corrosion durable conforme à la
classe C3 de l’ISO 12944, « entretien minimal «. Les pavés en bois du sol
des zones commerciales devaient également pouvoir être fixés de manière
économique mais sûre, et aussi rapidement que possible après le coulage du
béton et des chapes.
5
Stade Letzigrund, Zurich (CH)
Présentation du projet
Le 7 septembre 2007, le stade Letzigrund a été le théâtre de la
première grande rencontre depuis sa complète rénovation, en
prélude au grand spectacle de l’EURO 2008.
Ce nouveau stade Letzigrund compte 30 000 places sous un
toit en bois en forme de coquillage. Il a d’ailleurs été appelé
«le coquillage enterré», Corcolum impressum, et il est vrai qu’il
est très impressionnant ! Ce stade est uniquement prévu pour
accueillir des manifestations sportives et culturelles, il ne dispose
pas d’installations commerciales. C’est ici que se dérouleront
les légendaires rencontres d’athlétisme de Zurich, des concerts
donnés par des artistes célèbres et, bien entendu, des matches de
l’EURO 2008.
Exigences de construction
Production de béton utilisant des agrégats prélevés sur place
(durant l’abaissement du niveau du terrain de 7 m destiné à
réduire l’impact de l’augmentation de la capacité du stade
sur l’environnement). Protection anti-corrosion durable de la
charpente en acier servant de support au toit en bois. Réalisation
de joints d’étanchéité souples entre les nouveaux éléments et les
éléments préexistants de la structure en béton. Renforcement
structurel des éléments en béton armé préexistants. Revêtement
de sol en résine dans les zones de service et de stockage. Système
d’étanchéité monocouche pour le toit, devant être installé pendant
l’hiver.
6
Solutions Sika
Les adjuvants Sika ont été utilisés pour la réalisation d’une surface
totale de 30 000 m² de béton structurel. La protection anti-corrosion
Icosit a été appliquée aux 25 000 m² de la charpente en acier. Les
mastics souples Sikaflex® ont été retenus pour réaliser l’ensemble
des joints d’étanchéité de la structure en béton. Les éléments en béton
armé ont été renforcés avec le système Sika® CarboDur®.
A l’intérieur, les résines Sikafloor® ont su répondre aux exigences
variées en matière de sols, dans les salons, les zones de service et de
stockage et les cuisines, sur une surface de plus de 4 500 m².
L’architecture du toit a nécessité 24 000 m² de membrane d’étanchéité
Sika Sarnafil® TG 66 qui s’adapte très bien à une mise en œuvre par
temps froid.
Stade de Suisse, Berne (CH) , le stade national suisse
Présentation du projet
Berne, capitale de la Suisse, a célébré à l’été 2005 l’inauguration
du nouveau stade national suisse, le Stade de Suisse. Ce complexe
polyvalent comprend deux étages souterrains et cinq étages en
surface. Outre le stade de football d’une capacité de 32 000 places, le
complexe est prévu pour de nombreuses autres utilisations. Il compte
un centre commercial, des restaurants, des établissements scolaires,
un centre de remise en forme et de loisirs, des bureaux, un centre de
formation médicale et un parking, l’ensemble couvrant une superficie
totale de 55 000 m². Grâce au stade et aux nombreuses possibilités
qu’offre le complexe, notamment pour le hockey sur glace et les
concerts de rock, le Stade de Suisse remporte un grand succès.
Exigences de construction
Durcissement contrôlé du béton pendant toute l’année, quelles que
soient les conditions de température. Scellement structurel des
principaux éléments de soutien des structures en acier et en béton
armé. Protection anti-corrosion de la charpente en acier surplombant
les gradins conformément à la SN EN ISO 12944, classe 3, «long
terme et entretien minimal». Fixation économique et insonorisation
pour les sols intérieurs en bois.
Solutions Sika
Le durcissement du béton frais a été contrôlé avec les produits de
cure Sika-Antisol®. Les scellements des bétons destinés au transfert
de charge ont été assurés avec les systèmes SikaGrout®.
Sur les éléments structurels en acier, le système de protection anticorrosion SikaCor® EG Rapid a d’abord été appliqué en atelier. Le
système à base de polyuréthanne SikaCor® EG 120 a ensuite été
utilisé en couche de finition.
La salle de sport du centre de loisirs a été dotée d’un sol en bois massif,
collé à l’aide de la colle souple SikaBond® T-52 FC qui absorbe
les sons et les vibrations. Le SikaBond® Dispenser 5400 a permis
d’appliquer la colle de manière rapide, optimale et économique.
8
Stade Ernst-Happel, Vienne (A) , le plus grand stade de l’EURO 2008
Présentation du projet
Situé dans le quartier de loisirs du Prater, à Vienne, le stade ErnstHappel est avec sa capacité de 53 000 places le plus grand des stades
qui accueilleront les matches de l’EURO 2008. Le coup d’envoi de la
finale de la coupe y sera donné le 29 juin 2008. Ce stade, construit
en 1931 et rénové plusieurs fois depuis, demeure le stade de l’équipe
nationale d’Autriche et sert également pour de grands concerts de rock
et autres manifestations en plein air. Le stade est directement relié au
métro viennois grâce à la nouvelle station “Stadion”. A proximité se
trouve le nouveau complexe municipal du stade de Vienne, à vocation
commerciale, récréative, sportive et culturelle, qui comprend un
nouveau parking de plusieurs étages. Ce complexe a ouvert ses portes
en août 2007 et abrite 60 magasins sur une surface commerciale totale
de 21 000 m², à laquelle s’ajoutent des restaurants sur 2 000 m².
Le parking est largement ventilé et très bien éclairé, tandis que les
étages, allées et places se différencient grâce à des symboles et des
couleurs différents.
Exigences de construction
Un point important de la rénovation globale du stade et de la construction
du nouveau complexe était de résoudre les graves problèmes de
stationnement du quartier par la création d’un nouveau parking
permettant de desservir toutes les installations environnantes.
Le parking était ainsi au centre des préoccupations du public et les
matériaux utilisés devaient tous être de la plus haute qualité sans
pour autant mettre en péril les finances publiques. Les revêtements
des 60 000 m² de plate-formes ont dû répondre aux nombreuses
exigences définies pour les différentes zones du parking : résistance
à l’usure et à l’abrasion, perméabilité à la vapeur d’eau, résistance au
sel de déneigement et aux UV, résistance aux carburants et aux produits
chimiques, surface antidérapante. Ils devaient en outre être disponibles
dans presque toutes les couleurs pour répondre au besoin des
architectes, notamment en matière de d’identification des différentes
zones.
Solutions Sika
La gamme complète des systèmes de revêtement de sols Sikafloor® a
pu répondre de façon adéquate à l’ensemble des exigences du client,
de l’ingénieur et de l’architecte.
9
AFG Arena, Saint-Gall (CH)
Présentation du projet
Solutions Sika
Ce complexe a pour grand avantage de compter quatre passerelles
piétonnes qui traversent l’autoroute sur lequel il est directement situé,
ainsi que des voies d’accès au parking qui permettent d’évacuer
entièrement l’AFG Arena en 4 minutes trente seulement.
L’acier des 22 000 m² de la charpente et de la sous-charpente et des
10 000 m² des quatre passerelles d’accès piétons a été protégé à
l’aide du système anti-corrosion SikaCor®. Les parapets en verre ont
été scellés avec l’ Icosit® KC Grout et dotés d’une étanchéité souple
et robuste à l’aide du Sikaflex® AT-Connection.
Ce nouveau centre commercial de l’Est de la Suisse et son stade tout
neuf seront inaugurés pour l’EURO 2008. Comprenant de vastes zones
de commerces, des installations de loisirs et un parc sportif, ils ont
été construits sur un site de 50 000 m² à Saint-Gall – Winkeln. Ce
complexe comprend un centre commercial de 65 000 m² sur plusieurs
étages et le stade AFG Arena, d’une capacité de 21 000 places. Le
centre commercial dispose d’un parking souterrain de 1250 places et
d’un grand centre de loisirs qui s’étend sur plus de 11 000 m².
Exigences de construction
Construction étanche de toutes les zones souterraines. Protection
anti-corrosion durable de tout l›acier structurel exposé, y compris la
charpente. Toiture monocouche sans joint pour le centre commercial
et en particulier le magasin IKEA. Calage et amortissement pour les
parapets vitrés.
Du béton étanche a été préparé sur place au moyen de la
technologie Sika® Viscocrete® en complément du système SikaPermaton, l’ensemble garantissant une étanchéité parfaite. Au total,
83 000 m² de béton contenant des adjuvants Sika ont été produits
pour le projet. L’étanchéité des joints a été réalisée à l’aide de 11 500
mètres de bandes d’arrêt d’eau Sika Forte et de 1000 m² de Sikadur®
Combiflex®.
L’étanchéité des 14 000 m² de la toiture du magasin IKEA et du
centre commercial a été réalisée à l’aide du système complet SikaSarnafil qui comprend un pare-vapeur, une isolation thermique et la
membrane simple couche Sarnafil® TG à base de TPO.
10
Stade La Maladière, Neuchâtel (CH)
Présentation du projet
Un stade de football ultra-moderne, un centre commercial et des
installations commerciales et récréatives regroupés en un seul complexe
avec une vue fabuleuse sur le lac, ont récemment été construits
à Neuchâtel, en Suisse. Le stade compte 12 500 places et le centre
commercial abrite 60 magasins sur une superficie de 27 000 m². La
caserne centrale des pompiers de la ville et 6 salles de sport polyvalentes
font également partie du complexe. Le bâtiment principal de 198 mètres
de long et 115 mètres de large représente un investissement total de
plus de 280 millions de francs suisses. Il comprend trois étages en
surface et trois autres en sous-sol.
L’emplacement du terrain de football est inhabituel puisqu’il se trouve
à 8 mètres au-dessus du niveau de la rue et directement au-dessus
du centre commercial. Les 6 salles de sport polyvalentes se trouvent au
dernier étage et jouissent d’une vue spectaculaire sur le lac au travers
des immenses baies vitrées de 1 500 m².
Exigences de construction
Ces installations se trouvent immédiatement au bord du lac de Neuchâtel
et en grande partie en-dessous de son niveau, notamment le parking
souterrain de 930 places, situé à plus de 7 mètres sous la surface de
l’eau.
L’étanchéité des espaces souterrains a bien évidemment été l’une des
contraintes les plus importantes et un béton étanche était spécifié,
conformément aux exigences de la norme européenne en 2006. Plus de
60 000 m3 de ce béton spécial ont été coulés en 10 mois seulement.
En outre, des exigences strictes ont été imposées concernant
l’imperméabilisation des coiffes des pieux et des traversées des
servitudes, ainsi que des tolérances faibles pour la largeur des fissures
et les joints de dilatation.
Les énormes baies vitrées devaient également être structurelles tout en
ménageant une vue presque totalement ininterrompue.
Solutions Sika
Sika a apporté son assistance dans la supervision des travaux
d’étanchéité des fondations à l’aide du système pour cuves blanches
Sika-Permaton, ainsi que pour les sols et les parois réalisés en béton
autocompactant (Self Compacting Concrete : SCC), tous produits avec la
technologie Sika® ViscoCrete®.
Les bandes d’arrêt d’eau Sika ont été utilisées pour l’ensemble des
joints de reprise de dilatation.
La façade vitrée a été assemblée avec la gamme de produits Sikasil®.
.
11
Sika, partenaire de confiance des acteurs du
bâtiment, des travaux publics et de l’industrie
Présent sur 5 continents
104 filiales implantées dans 71 pays
11 700 collaborateurs
05/08 / © Sika France S.A
Sika France S.A
84 rue Edouard Vaillant - BP 104
93351 Le Bourget Cedex
Tél : +33 (0)1 49 92 80 00
www.sika.fr
