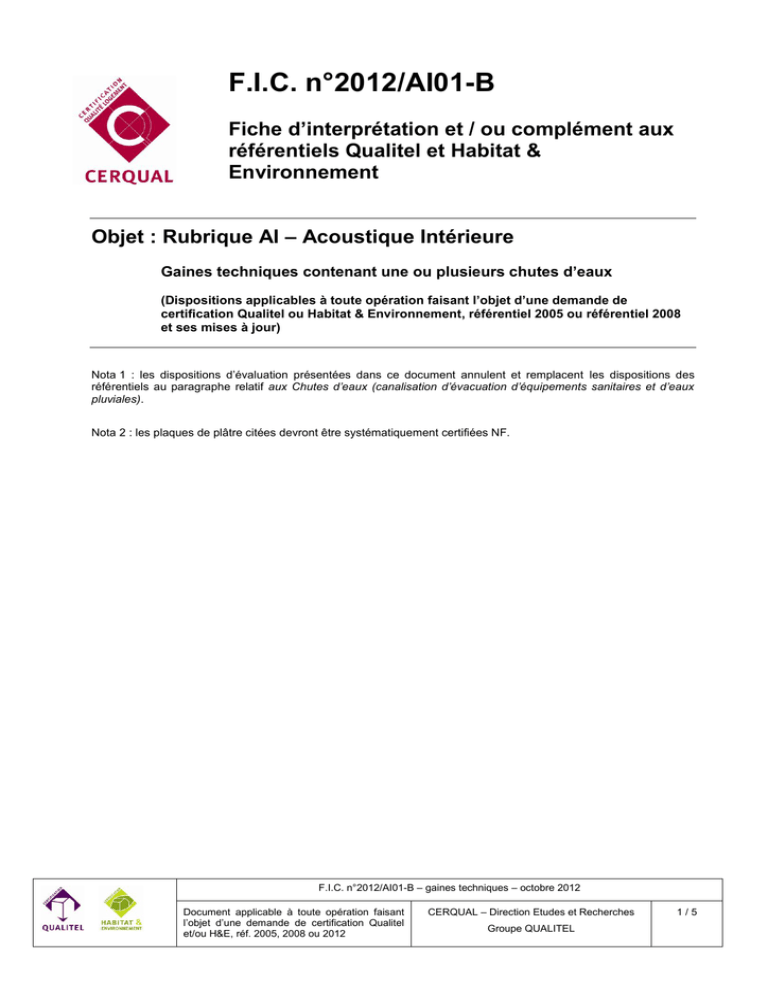

F.I.C. n°2012/AI01-B
Fiche d’interprétation et / ou complément aux
référentiels Qualitel et Habitat &
Environnement
Objet : Rubrique AI – Acoustique Intérieure
Gaines techniques contenant une ou plusieurs chutes d’eaux
(Dispositions applicables à toute opération faisant l’objet d’une demande de
certification Qualitel ou Habitat & Environnement, référentiel 2005 ou référentiel 2008
et ses mises à jour)
Nota 1 : les dispositions d’évaluation présentées dans ce document annulent et remplacent les dispositions des
référentiels au paragraphe relatif aux Chutes d’eaux (canalisation d’évacuation d’équipements sanitaires et d’eaux
pluviales).
Nota 2 : les plaques de plâtre citées devront être systématiquement certifiées NF.
F.I.C. n°2012/AI01-B – gaines techniques – octobre 2012
Document applicable à toute opération faisant
l’objet d’une demande de certification Qualitel
et/ou H&E, réf. 2005, 2008 ou 2012
CERQUAL – Direction Etudes et Recherches
Groupe QUALITEL
1/5
Chute d'eaux (canalisation d'évacuation d'équipements sanitaires et d'eaux
pluviales)
On étudie, pour chaque pièce principale et pour la cuisine du logement examiné, la transmission provenant de canalisations
d’évacuation d’eaux des équipements sanitaires extérieurs au logement examiné (eaux usées et eaux vannes) ou d’eaux
pluviales, et passant ou non dans une gaine technique ou un soffite.
Il y a lieu d’examiner à la fois les gaines techniques avec ou sans dévoiement contenant une ou plusieurs chutes d’eau, y
compris les soffites.
Le niveau d’évaluation est réalisé en se reportant dans un premier temps au tableau « dispositions de base » et dans un
deuxième temps aux tableaux « Définition des différentes configurations possibles » puis « Constitution des gaines
techniques et soffites ».
Dans le cas où il n’est pas prévu de gaine technique ou de soffite autour de telles canalisations, on retient directement le
niveau “ NC ” pour cette sous-rubrique.
Définitions :
Gaine technique : galerie coffrée d’allure verticale, visitable ou non par trappe de visite selon les cas, dans laquelle sont
regroupés et masqués à la vue des organes de distribution et d’évacuation des fluides tels que les eaux usées, les eaux
vannes, les eaux de pluie, l’eau chaude, l’eau froide, etc.
Dévoiement : déviation horizontale ou oblique d’une canalisation.
Soffite : encoffrement d’allure horizontale dans lequel sont regroupés et masqués les mêmes éléments que ci-dessus.
Examen de la gaine technique contenant une ou plusieurs chutes d'eaux
On vérifie que l’ensemble des dispositions suivantes sont satisfaites :
Dispositions de base
dispositions de base
 canalisations standard en PVC fixées uniquement sur un mur de masse surfacique ms  200 kg/m².
 dans le cas de gaines possédant 4 faces visibles dans la pièce de ms < 200 kg/m², les canalisations devront être
totalement indépendantes des parois de la gaine et fixées aux planchers par le biais d’un support antivibratile.
 présence d’une désolidarisation des chutes d’eaux au niveau de la traversée de plancher par un matériau
résilient d’une épaisseur suffisante (5 mm minimum), qui doit dépasser largement (10 cm environ) de part et
d’autre du plancher.
 présence d’une désolidarisation du conduit de raccordement du WC à la chute d’eau verticale, au niveau de la
traversée des parois verticales de gaines techniques, par un matériau résilient d’une épaisseur suffisante (5 mm
minimum), qui doit dépasser de 1 cm minimum de part et d’autre de la paroi concernée.
 les trappes de visite ne sont pas admises dans les chambres et les séjours sauf dans la partie cuisine d’un
séjour ouvert sur cuisine. Elles seront pourvues :
 d’une surface ≤ 0,25 m² ;
 d’un indice [Rw+C] ≥ 32 dB ;
 d’un joint périphérique ;
 d’une fermeture à batteuse avec rampe de serrage.
 en présence d’une gaine technique accolée à une façade avec un doublage intérieur, il convient de limiter les
transmissions latérales par le parement du doublage. Selon les cas :
 la gaine technique est réalisée avant le doublage : La cloison de gaine technique doit se prolonger jusqu’à la
façade de manière à ce que le doublage ne soit pas filant entre la gaine et la pièce principale ou cuisine.
L’isolation thermique de façade sera rapportée dans la gaine pour éviter les ponts thermiques.
 la gaine technique est réalisée après doublage : la plaque de plâtre du doublage doit être découpée (trait de
scie) au droit de la cloison de gaine technique, sur toute la hauteur
Dans les deux cas, les canalisations seront fixées aux dalles ou à un mur lourd au moyen de supports
antivibratiles et en aucun cas sur le doublage ou la gaine technique
F.I.C. n°2012/AI01-B – gaines techniques – octobre 2012
Document applicable à toute opération faisant
l’objet d’une demande de certification Qualitel
et/ou H&E, réf. 2005, 2008 ou 2012
CERQUAL – Direction Etudes et Recherches
Groupe QUALITEL
2/5
Le tableau suivant définit les différentes configurations rencontrées :
Cas n°1 : cas courant de gaine technique ayant au moins une face donnant dans une cuisine ou une pièce principale, en
présence ou non d’un dévoiement oblique de chute d’eau à l’étage concerné.
Cas n°2 : lorsque le local examiné est situé au-dessus d’un local d’activités ou d’un garage.
Cas n°3 : lorsqu’un dévoiement à angle droit est situé dans le local examiné en plafond (soffite).
Définition des différentes configurations possibles
Cas n°1 : Gaine courante
Dévoiement oblique éventuel de chute d’eau
Gaine technique
Local examiné
Dévoiement à 90° éventuel
Cas n°2 : Gaine au-dessus d’un local d’activité ou garage situé au
niveau inférieur, en absence de paroi de gaine dans ces locaux
Cas n°3 : Soffite
Dévoiement oblique éventuel de chute d’eau
Dévoiement oblique éventuel de chute d’eau
Gaine technique
Local examiné
Dévoiement à 90° éventuel
Dévoiement à 90°
Local d’activité
ou garage
Local examiné
Soffite
De plus, il sera prévu un alourdissement de la canalisation par
l’adjonction d’un matériau viscoélastique par collage et ligature
avec ms ≥ 5 kg/m², sur 1 m de part et d’autre de la traversée de
dalle, et un remplissage du vide du soffite par de la laine minérale
F.I.C. n°2012/AI01-B – gaines techniques – octobre 2012
Document applicable à toute opération faisant
l’objet d’une demande de certification Qualitel
et/ou H&E, réf. 2005, 2008 ou 2012
CERQUAL – Direction Etudes et Recherches
Groupe QUALITEL
3/5
Le tableau suivant indique les solutions techniques permettant de respecter à la fois les exigences de bruit d’équipements
(bruits de chute) et les exigences sur les transmissions parasites de la rubrique AI 1.3.2 (interphonie), en fonction du cas
rencontré selon le tableau précédent, et du type de local examiné (cuisine ou pièce principale). Les cases contenant le
symbole « ● » signifie que la solution convient.
Constitution des gaines techniques et soffites
Cas n°3
cloison présentant un [Rw +C] ≥ 32 dB ou :
panneaux sandwichs 70 mm (plaques de plâtre avec âme en laine minérale de 50 mm)
1 BA13 + cloison alvéolaire de 50 mm + laine minérale 45 mm à l’intérieur de la gaine
●
cloison présentant un [Rw +C] ≥ 32 dB + laine minérale 45 mm à l’intérieur de la gaine ou :
panneau sandwich 70 mm + laine minérale 45 mm à l’intérieur de la gaine
contre-cloison avec 1 plaque d’épaisseur de 18 mm minimum ou 2 plaques d’épaisseur de 13 mm
minimum + laine minérale 45 mm dans l’ossature
brique plâtrière de 100 mm enduite 1 face avec jonction souple en tête + laine minérale 45 mm à
l’intérieur de la gaine
●
cloison présentant un [Rw +C] ≥ 37 dB ou :
panneau sandwich 70 mm + 2 BA13 acoustiques (1)
cloison sur ossature métallique de 72 mm : 1 BA13 + laine minérale 45 mm + 1 BA13
carreaux PF3 7cm + 1 BA13 vissée
●
cloison présentant un [Rw +C] ≥ 40 dB ou :
cloison alvéolaire de 50 mm + laine minérale 45 mm + 1 BA13 contrecloison sur ossature
cloison sur ossature métallique de 72 mm avec laine minérale 45 mm à l’intérieur de la gaine : 1
BA13 + laine minérale 45 mm + 1 BA13 + laine minérale 45 mm
●
●
●
●
cloison présentant un [Rw +C] ≥ 42 dB ou :
carreau de plâtre de 60 mm avec jonction souple en tête + complexe thermique / acoustique
extérieur 10+40
cloison sur ossature métallique de 84 mm : 1 BA13 + laine minérale 45 mm + 2 BA13
cloison sur ossature métallique de 72 mm : 1 BA13 acoustique (1) + laine minérale 45 mm + 1 BA13
acoustique (1)
●
●
●
●
●
cloison présentant un [Rw +C] ≥ 47 dB ou :
cloison sur ossature métallique de 98 mm : 2 BA13 + laine minérale 45 mm + 2 BA13
2 cloisons alvéolaires de 50 mm + 1 laine minérale 30 mm entre les 2 cloisons
●
●
●
●
●
Pièce principale
« coude
90° dans
le local »
Cuisine
type de gaine technique
Pièce principale
Cuisine
local examiné
Pièce principale
« courant »
Cas n°2
« audessus
garage ou
local
activité »
Cuisine
Cas n°1
●
●
●
(1) : La plaque acoustique est définie comme une plaque :
- de type D selon la norme EN520 (c'est-à-dire la densité est contrôlée),
- qui présente une amélioration de 3 dB minimum sur le Rw+C par rapport à la plaque BA13 standard testée sur une cloison de type 72/48
avec une laine de verre 45 mm (la mise en œuvre étant faite selon le DTU 25.41, et en accord avec le protocole de montage SNIP dans un
même laboratoire testée sous 3 jours),
Elle est de couleur bleue.
F.I.C. n°2012/AI01-B – gaines techniques – octobre 2012
Document applicable à toute opération faisant
l’objet d’une demande de certification Qualitel
et/ou H&E, réf. 2005, 2008 ou 2012
CERQUAL – Direction Etudes et Recherches
Groupe QUALITEL
4/5
Notas:
(1) En cas d'absence d'ossatures dans la gaine, la laine minérale intérieure devra être agrafée aux parements intérieurs
sur deux faces adjacentes.
(2) Il convient d’examiner chaque face de la gaine technique en fonction des locaux examinés. En effet une gaine
technique peut avoir des faces donnant dans des locaux différents, avec des exigences différentes, par exemple deux
faces en cuisine et une face donnant sur une pièce principale réalisée par la cloison distributive intérieure au logement.
Cette cloison distributive sur pièce principale pourra être renforcée ponctuellement dans la gaine technique, par
exemple selon sa composition :
-
cloison distributive alvéolaire renforcée par une contrecloison sur ossature 1 BA13 + une laine minérale de 45
mm dans l’ossature, ou
-
cloison distributive sur ossature de 72 mm avec laine minérale de 45 mm à l’intérieur renforcée par une laine
minérale de 45 mm dans la gaine technique.
