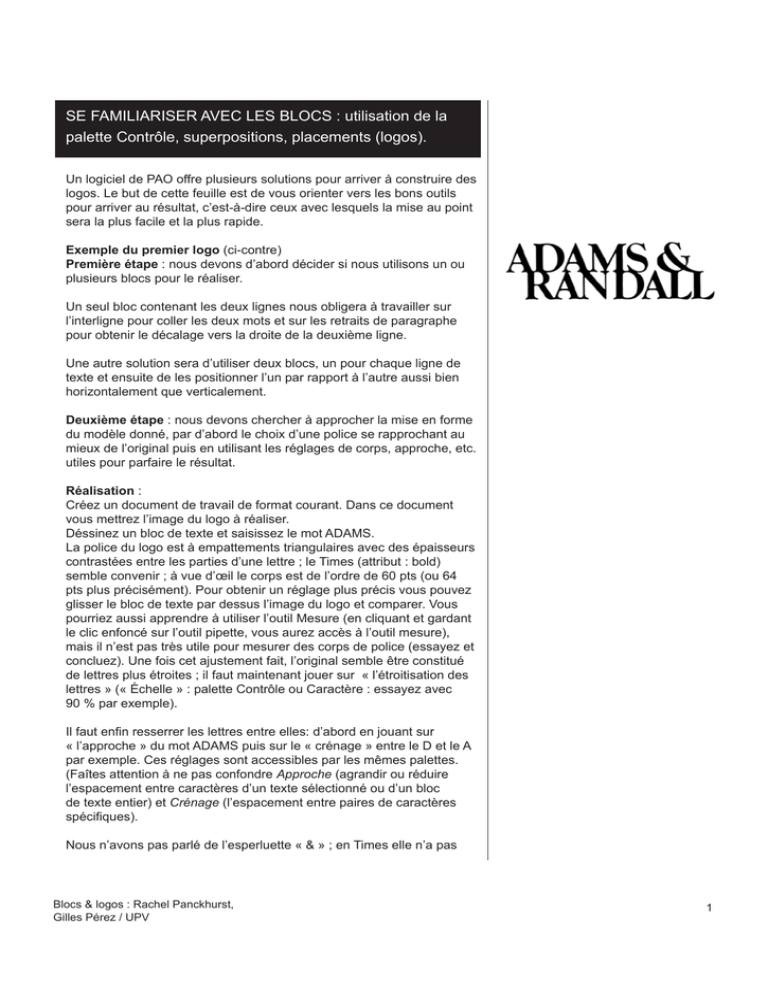

SE FAMILIARISER AVEC LES BLOCS : utilisation de la
palette Contrôle, superpositions, placements (logos).
Un logiciel de PAO offre plusieurs solutions pour arriver à construire des
logos. Le but de cette feuille est de vous orienter vers les bons outils
pour arriver au résultat, c’est-à-dire ceux avec lesquels la mise au point
sera la plus facile et la plus rapide.
Exemple du premier logo (ci-contre)
Première étape : nous devons d’abord décider si nous utilisons un ou
plusieurs blocs pour le réaliser.
Un seul bloc contenant les deux lignes nous obligera à travailler sur
l’interligne pour coller les deux mots et sur les retraits de paragraphe
pour obtenir le décalage vers la droite de la deuxième ligne.
Une autre solution sera d’utiliser deux blocs, un pour chaque ligne de
texte et ensuite de les positionner l’un par rapport à l’autre aussi bien
horizontalement que verticalement.
Deuxième étape : nous devons chercher à approcher la mise en forme
du modèle donné, par d’abord le choix d’une police se rapprochant au
mieux de l’original puis en utilisant les réglages de corps, approche, etc.
utiles pour parfaire le résultat.
Réalisation :
Créez un document de travail de format courant. Dans ce document
vous mettrez l’image du logo à réaliser.
Déssinez un bloc de texte et saisissez le mot ADAMS.
La police du logo est à empattements triangulaires avec des épaisseurs
contrastées entre les parties d’une lettre ; le Times (attribut : bold)
semble convenir ; à vue d’œil le corps est de l’ordre de 60 pts (ou 64
pts plus précisément). Pour obtenir un réglage plus précis vous pouvez
glisser le bloc de texte par dessus l’image du logo et comparer. Vous
pourriez aussi apprendre à utiliser l’outil Mesure (en cliquant et gardant
le clic enfoncé sur l’outil pipette, vous aurez accès à l’outil mesure),
mais il n’est pas très utile pour mesurer des corps de police (essayez et
concluez). Une fois cet ajustement fait, l’original semble être constitué
de lettres plus étroites ; il faut maintenant jouer sur « l’étroitisation des
lettres » (« Échelle » : palette Contrôle ou Caractère : essayez avec
90 % par exemple).
Il faut enfin resserrer les lettres entre elles: d’abord en jouant sur
« l’approche » du mot ADAMS puis sur le « crénage » entre le D et le A
par exemple. Ces réglages sont accessibles par les mêmes palettes.
(Faîtes attention à ne pas confondre Approche (agrandir ou réduire
l’espacement entre caractères d’un texte sélectionné ou d’un bloc
de texte entier) et Crénage (l’espacement entre paires de caractères
spécifiques).
Nous n’avons pas parlé de l’esperluette « & » ; en Times elle n’a pas
Blocs & logos : Rachel Panckhurst,
Gilles Pérez / UPV
1
la bonne forme (on dit Glyphe pour parler de la forme d’une lettre).
parcourez votre jeu de polices pour trouver un glyphe approchant ;
remarquez que le réglage de corps qui convenait pour le Times ne
convient plus forcément. Une police qui convient bien pour cet exemple
est « Trajan Pro ». Remarque : pour choisir un glyphe, on choisit
le menu « Texte / Glyphes » ; ensuite, une fois votre choix fait, doublecliquez pour le faire apparaître dans le bloc texte.
Terminez ce bloc ; pour réduire son encombrement vous pouvez utiliser
la fonction : « Objet / Ajustement / Ajuster le bloc au contenu ».
Nous réalisons maintenant un second bloc pour contenir le mot
RANDALL.
Nous voulons gagner du temps en évitant de refaire un par un tous les
réglages précédents. Une solution est de dupliquer le bloc précédent
(« Édition / Dupliquer »), d’effacer le mot ADAMS et de le remplacer par
RANDALL ; il ne reste que le crénage à régler…
Une autre solution est l’utilisation de l’outil Pipette : tracez un bloc,
saisissez le mot RANDALL et sélectionnez-le ; prenez la pipette et
cliquez sur une des lettres de ADAMS, constatez…
Terminez le crénage et l’encombrement du bloc.
Il ne reste qu’à rapprocher les deux blocs, d’abord avec la souris
(voyez la différence entre le mode de glissement où seul le rectangle
de sélection apparaît pendant le déplacement et celui où le contenu du
bloc est aussi affiché). Pour parfaire le positionnement, vous pouvez
utiliser les flèches du clavier.
Maintenant que le logo est terminé, nous voulons pouvoir le déplacer
sans le modifier, pour cela vous sélectionnez les deux blocs qui le
composent et vous les associez (Objet / Associer). Cette opération est
reversible.
Entrainez-vous sur le deuxième logo, VEA, ci-contre. Réfléchissez
à l’utilisation des calques pour cet exercice. Attention : il y a un petit
piège.
Troisième exemple de logo :
Analyse de la composition :
On voit quatre mots sur le pourtour, de même typographie, sur fond
gris. Quatre lettres identiques, deux sur fond noir deux sur fond blanc.
Un bloc de fond gris peut contenir la composition. A priori il faut quatre
blocs pour les mots du pourtour ; un ou quatre blocs pour les quatre
lettres ELRA (?)
Les fonds de couleur pour ces lettres seront réalisés dans des blocs
vides séparés. Nous verrons pourquoi dans la suite.
Réalisation :
Importer l’image originale dans un document de travail ; pour facilter
les réglages zoomez le bloc image à 200% (faîtes la différence entre
zoomer le document et zoomer un bloc ; pour zoomer quelque chose
de précis sur une page, vous pouvez choisir l’outil zoom, puis dessiner
un bloc autour de l’endroit que vous souhaitez zoomer ; pour zoomer un
bloc spécifique, soyez sûr qu’il est au préalable sélectionné).
2
Blocs & logos : Rachel Panckhurst,
Gilles Pérez / UPV
Réaliser un bloc de fond coloré en gris à la taille du logo. On utilise la
palette Nuancier pour définir la couleur de fond : du Noir teinté (environ
20 %) pour l’éclaircir. Dire qu’une teinte est à 100 % signifie qu’elle
est pure, sans blanc. Pour appliquer la couleur sur le fond d’un bloc,
on sélectionne l’outil Fond sur la palette des Outils puis on clique sur
la couleur, enfin on modifie la teinte. On réalise ensuite un bloc texte
contenant EUROPEAN : police Times ; réglez le corps, l’élargissement
et l’approche des lettres. Puis on le duplique pour réaliser les trois
autres blocs du pourtour. Apprenez à utiliser les rotations pour obtenir
les blocs verticaux ; cet outil existe à plusieurs endroits; prenez-le dans
le menu Objet / Transformation.
Notre problème est maintenant de placer ces 4 blocs avec précision par
rapport au bloc de fond.
Par exemple pour coller le bloc supérieur contre le haut du bloc de
fond, sélectionnez-les tous les deux puis utilisez la palette Alignement
(Fenêtre / Objet et mise en page / Alignement) ; de même, il faut que
ces deux blocs soient centrés horizontalement l’un par rapport à l’autre.
Il faut faire attention, ce sont les blocs qui sont alignés les uns par
rapport aux autres et pas leur contenu (donc il faut d’abord ajuster les
blocs). Ceci terminé, associez l’ensemble.
Nous allons réaliser maintenant les deux fonds noirs ; on peut
commencer par réaliser un bloc sans fond occupant l’espace des
quatre lettres ; puis faire deux petits blocs à fond Noir en calculant leurs
dimensions à partir des informations de la palette Controle. Attention
aux alignements. À la fin on associe le tout.
Il reste à réaliser et placer les quatre lettres, et associer l’ensemble.
Pour colorer les deux lettres, il faut sélectionner l’outil T de la palette
outil, puis l’outil fond et appliquer une couleur; utilisons la palette
couleur cette fois ; le menu de palette contient un choix RVB, ou CMJN,
ou LAB qui vous permet de fabriquer une couleur.
Quatrième exemple :
Pour réaliser ce logo (« Quality One »), il faut utiliser un nouvel outil :
l’outil trait qui permet de tracer des lignes. Vous pourriez mettre en
forme ces lignes avec la palette Contour. Cependant, il y aura un
problème ; lequel ?
Dernier exemple :
À la séance précédente, nous avons travaillé sur la couverture de la
revue « Cahiers de Praxématique » ; le logo « praxiling » que vous
avez importé en image sur la 1re de couverture, peut être construit
manuellement. Il vous suffit de saisir chaque lettre (que vous placerez
dans un bloc distinct). Dans l’exemple à droite, vous voyez que nous
avons placé deux blocs distincts (l’un pour recevoir le « p », l’autre
pour recevoir le « x ») — vous apercevez les contours de ces blocs. Ce
logo a été créé par un typographe professionnel. La police choisie est
Times, 240 pts, italique. Il faudra, par la suite, créer un bloc gris pour le
fond, et s’assurer que les caractères sont blancs. Bien entendu, il faut
obtenir le même résultat que dans l’image d’origine, avec une partie des
caractères cachée (dans le bloc à droite, on voit dépasser une partie
des jambages), ce que l’on voudra bien sûr éviter dans le résultat final.
