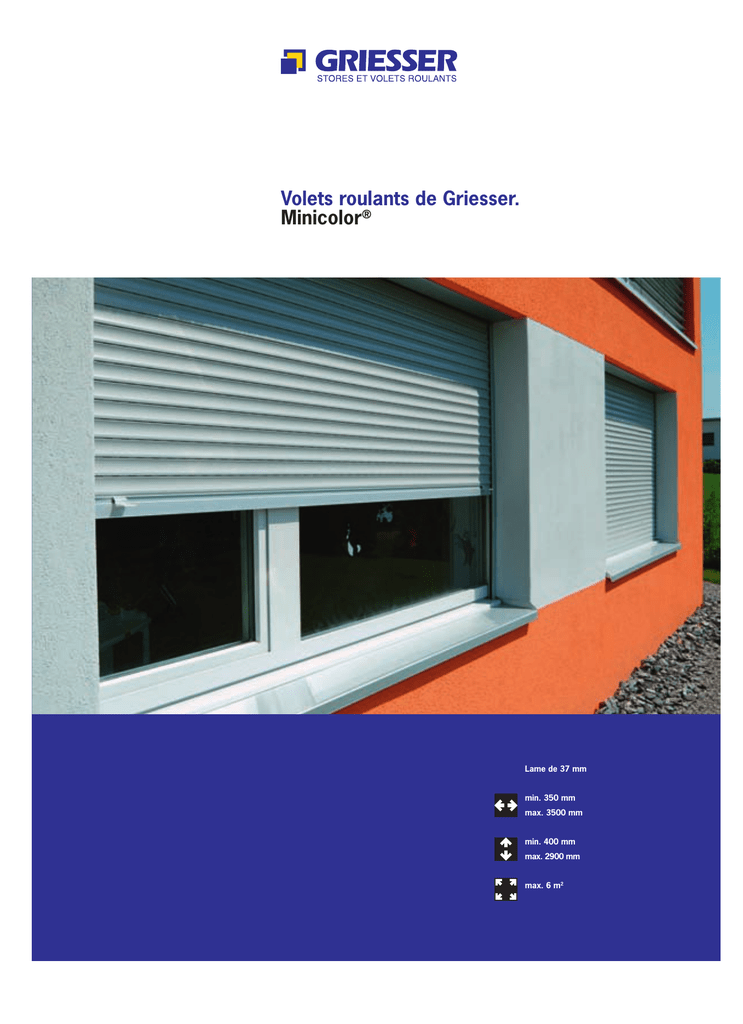

Volets roulants de Griesser. Minicolor® Lame de 37 mm min. 350 mm max. 3500 mm min. 400 mm max. 2900 mm max. 6 m2 Le volet roulant avec lames en aluminium moussés – et système modulaire. Volet roulant pour coffre existant Minicolor® Dans le système Minicolor® Fix 16+, les supports sont solidaires des coulisses. Avec verrouillage automatique et dispositif anti-remontée en standard. Ce système offre une large palette d’options. Fix 16+ Le système Minicolor® Fix est conçu spécialement pour les linteaux de petite taille. Les supports sont solidaires des coulisses. Fix Dans le système Minicolor® Traditionnel, les supports indépendants sont fixés en linteau ou en plafond. Traditionnel Volet roulant avec caisson Minicolor® Box Le système Minicolor® Box est la solution pour toutes les variantes de pose. Sur demande, le système peut être complété de différentes options. Déroulement à l’extérieur (type A) Box 140, 167 ou 182 mm Lame de 37 mm Minicolor® / Minicolor® Box Fix 16+ Fix Traditionnel sans verrouillage automatique Exécution - standard standard - avec verrouillage automatique standard option - standard 2 I Minicolor® Box Minicolor® Fix 16+ Dimensions min. et max. Minicolor® Fix 16+ – Lames de 37 mm – Verrouillage automatique – Store moustiquaire intégré (option) – Sous-face (option) bk Largeur extérieure coulisses Minimum – commande par treuil 350 – commande par moteur 740 Maximum 3500 gh Hauteur totale Minimum Maximum 400 2900 bk × gh Surface maximale admissible Volet roulant individuel 6 m2 Installations accouplées – 2 volets roulants 6 m² Dimensions en fonction de la hauteur (lame de 37 mm) gh Fix16+ Largeur du coffre min. Hauteur du coffre min. jusqu’à 1000 mm 1300 mm 1500 mm 1700 mm 2000 mm 2300 mm 2500 mm 2900 mm 160 mm 160 mm 160 mm 160 mm 170 mm 180 mm 185 mm 190 mm 185 mm 185 mm 185 mm 185 mm 185 mm 185 mm 185 mm 190 mm Verrouillage automatique Variantes de pose Exemple avec store moustiquaire kt kt kh x gh gh x DB En manœuvre manuelle, la lame finale se trouve à 20 mm sous le linteau. En manœuvre manuelle, la lame finale se trouve à 20 mm sous le linteau. 3 I Minicolor® hl hl hl gh x hs hs hs kh kh kt S S = min. 46 mm pour retirer la coulisse. En manœuvre manuelle, la lame finale se trouve à 20 mm sous le linteau. Minicolor® Fix Dimensions min. et max. Minicolor® Fix – Lames de 37 mm – Verrouillage automatique (option) – Sous-face (option) – Store moustiquaire intégré non disponible bk Largeur extérieure coulisses Minimum – commande par treuil 350 – commande par moteur 740 Maximum 3000 hl (Hauteur sous linteau) + x Minimum Maximum 400 2500 bk × gh Surface maximale admissible Volet roulant individuel 5.5 m² Installations accouplées – 2 volets roulants 6 m² Dimensions en fonction de la hauteur (lame de 37 mm) hl Fix Largeur du coffre min. Hauteur du coffre min. 1000 mm 1300 mm 1500 mm 1700 mm 2000 mm 2300 mm 2500 mm 140 mm 150 mm 160 mm 170 mm 175 mm 180 mm 185 mm 150 mm 160 mm 165 mm 170 mm 175 mm 175 mm 180 mm bk min. 145 min. 25 Verrouillage automatique Réservation du treuil 145 mm. Le renvoi monœuvre maximum de 120 mm. Variantes de pose x hs kh kh hs kh x x hs kt kt kt En manœuvre manuelle, la lame finale se trouve à 20 mm sous le linteau. En manœuvre manuelle, la lame finale se trouve à 20 mm sous le linteau. 4 I Minicolor® hl hl hl DB S En manœuvre manuelle, la lame finale se trouve à 20 mm sous le linteau. Minicolor® Traditionnel Dimensions min. et max. Minicolor® Traditionnel – Lames de 37 mm – Store moustiquaire intégré non disponible bk Largeur extérieure coulisses Minimum – commande par treuil 350 – commande par moteur 740 Maximum 3500 hl Hauteur sous linteau Minimum Maximum bk × hl Surface maximale admissible Volet roulant individuel 6m2 Installations accouplées – 2 volets roulants Dimensions en fonction de la hauteur (lame de 37 mm) hl Traditionnel Largeur du coffre min. Hauteur du coffre min. jusqu'à 1000 mm 1250 mm 1500 mm 1750 mm 2000 mm 2250 mm 2500 mm 2750 mm 3000 mm 140 mm 140 mm 145 mm 155 mm 160 mm 170 mm 175 mm 180 mm 185 mm 140 mm 140 mm 145 mm 155 mm 160 mm 170 mm 175 mm 180 mm 185 mm Variante de pose kt Legende x hs kh bk = largeur extérieur coulisses hl = hauteur sous linteau hs = hauteur linteau gh = hauteur totale kt = largeur du coffre kh = hauteur du coffre DB = largeur de la trappe du coffre (min. 100 mm) S = passage libre du tablier: min. 40 mm; pour des volets d’une largeur supérieure à 2450 mm, min. 45 mm X = prolongement des coulisses hl DB Toutes les dimensions sont en mm. S En manœuvre manuelle, la lame finale se trouve à 20 mm sous le linteau. 5 I Minicolor® 400 2900 6 m² Minicolor® Box Dimensions min. et max. Minicolor® Box – Lames de 37 mm – Verrouillage automatique – Store moustiquaire intégré bk Largeur extérieure coulisses Minimum – commande par treuil 350 – commande par moteur 740 Maximum 3000 bk × gh Surface maximale admissible Volet roulant individuel 5 m2 Installations accouplées non disponibles. Dimensions du caisson/hauteur totale (lame de 37 mm) Verrouillage automatique gh Hauteur totale Dimensions du caisson 1500 mm 140 x 140 mm 2100 mm 167 x 167 mm 2800 mm 182 x 182 mm Déroulement à l’intérieur (type B) Pose en façade (type C) gh gh gh Variantes de pose Déroulement à l’extérieur (type A) Déroulement à l’intérieur (type B) Pose en façade (type C) En manœuvre manuelle, la lame finale se trouve à 20 mm sous le linteau. En manœuvre manuelle, la lame finale se trouve à 20 mm sous le linteau. En manœuvre manuelle, la lame finale se trouve à 20 mm sous le linteau. 6 I Minicolor® Lames de volets roulants Lames de 37 mm Les 12 lames supérieures sont en standard, sans ajourations. Les suivantes sont ajourées laissant passer l’air et la lumière. Options Projection Dimensions min. et max. bk Largeur extérieure coulisses Maximum – projection normale 2000 – projection à levier 2500 hl Hauteur sous linteau Minimum 1000 Maximum selon le volet roulant bk × hl Surface maximale admissible Maximum 6 m² Projection normale (pour Minicolor® Fix et Minicolor® Traditionnel) Store moustiquaire intégré Dimensions min. et max. bk Largeur extérieure coulisses Maximum – fenêtre 2000 – porte 1400 hl Hauteur sous linteau Maximum – fenêtre – porte 1680 2480 Store moustiquaire intégré 7 I Minicolor® Projection à levier (pour Minicolor® Fix16+, Minicolor® Traditionnel et Minicolor® Box) Descriptif Volets roulants pour coffre existant Volets roulants en aluminium, système autoporteur avec supports d’axe solidaires des coulisses ou supports d’axe à fixer en linteau ou en plafond sur une surface résistante. Coulisses à poser en embrasure sur des surfaces résistantes. Volets roulants avec caisson Volets roulants avec caisson en aluminium, système autoporteur avec supports d’axe solidaires des coulisses. Coulisses à poser en embrasure sur des surfaces résistantes. Caisson en aluminium thermolaqué. Tabliers Lames de 37 mm, système à emboîtement sans raccordement mécanique, avec ajourations laissant passer l’air et la lumière, injectées de mousse polyuréthane écologique sans CFC, légèrement bombées. Lame finale en aluminium extrudé anodisée incolore (disponible thermolaquée moyennant supplément). Coulisses: Volets roulants pour coffre existant Coulisses en aluminium extrudé anodisées incolore (disponible thermolaquées moyennant supplément), avec joints de guidage, 21 x 30 mm, 22 x 36mm, 21 x 40 mm. Coulisses: Volets roulants avec caisson Coulisses en aluminium extrudée thermolaquées avec joints de guidage, 22 x 53 mm. Store moustiquaire intégré Coulisses fixées aux coulisses du volet roulant, axe à ressort intégré, tissu en fibres de verre à gainage PVC, 7 x 6 mailles/cm2, dimension des orifices env. 1,44 mm2. Projection normale et à levier Bras en acier zingué, charnière en acier inoxydable, levier en aluminium anodisé incolore. – Les installations doivent être accessibles pour les travaux d’entretien. – Veuillez observer les fiches techniques VSR. De plus amples informations sur nos prestations et nos produits ainsi que des directives d’installation sont disponibles sur notre site Internet à l’adresse www.griessergroup.com. Couleurs des tabliers 20 couleurs de base (de l’assortiment GriColors) NCS-S 0502-B, NCS-S 0502-Y, NCS-S 1080-Y20R, NCS-S 1502-G, NCS-S 2010-Y30R, NCS-S 2020-G90Y, NCS-S 3000-N, NCS-S 3040-B40G, NCS-S 3560-R, NCS-S 3560-Y80R, NCS-S 4010-Y50R, NCS-S 4030-R90B, NCS-S 4350-R74B, NCS-S 5040-B, NCS-S 7020-B90G, NCS-S 8010Y50R, RAL 7016, RAL 9006, RAL 9007, VSR 780. GriColors L’assortiment standard GriColors, avec ses quatre collections Verre & Pierre, Soleil & Feu, Eau & Mousse ainsi que Terre & Bois, vous propose une palette de 100 teintes – du blanc frais au rouge chaleureux, du bleu naturel au brun terre. Indications d’utilisation Votre partenaire Sous réserve de tout changement www.griessergroup.com Minicolor® 3.09/2000 – Par risque de gel, les installations ne doivent pas être manœuvrées. CE EN13561/EN13659
