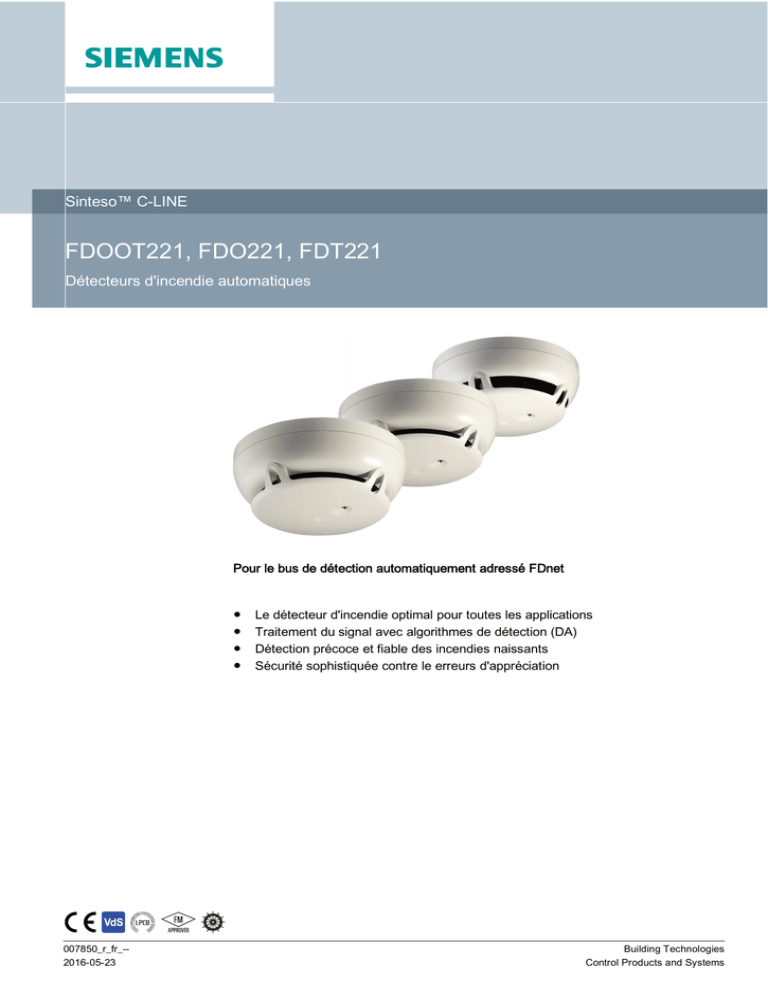

FDOOT221, FDO221, FDT221 Détecteurs d`incendie

Sinteso™ C-LINE
FDOOT221, FDO221, FDT221
Détecteurs d'incendie automatiques
Pour le bus de détection automatiquement adressé FDnet
Le détecteur d'incendie optimal pour toutes les applications
Traitement du signal avec algorithmes de détection (DA)
Détection précoce et fiable des incendies naissants
Sécurité sophistiquée contre le erreurs d'appréciation
007850_r_fr_-2016-05-23
Building Technologies
Control Products and Systems
Caractéristiques
Propriétés
Immunité face à l'environnement et aux phénomènes parasites tels que la poussière, les
fibres, les insectes, l'humidité, les températures extrêmes, les interférences
électromagnétiques, les vapeurs corrosives, les vibrations, aérosols artificiels et
phénomènes perturbateurs atypiques
Résistant aux coups, protection contre le vol comme accessoire
Traitement du signal avec algorithmes de détection
Immunité éprouvée contre les perturbations par l'électronique de puissance
Composants électroniques protégés, composants de qualité supérieure
Surveillance élaborée des capteurs et de l'électronique
Indicateur d'action interne (IAI), visible à 360 degrés, pas d'orientation requise
Séparateur de ligne intégré
Possibilité d'utiliser la même embase de détecteur pour tous les types de détecteur
Contrôle 'une personne', mise en service, diagnostic et maintenance
Remplacement du détecteur sans avoir à refaire le paramétrage
Remplacement du détecteur possible sans échelle jusqu'à une hauteur de 8 m
Avantages écologiques
Traitement écologique
Matériaux recyclables
Séparation simple des composants électroniques et des pièces en matière plastique
Application
Détecteur de fumée multicapteur FDOOT221
Détecteur de fumée multicapteur comprenant :
Détecteur ponctuel avec capteurs thermiques supplémentaires
Couvercle anti-poussière pour la protection du détecteur ponctuel pendant
la phase de construction
Fonction
Fonctionne selon le principe de la diffusion de lumière avec deux capteurs :
Prodiffusion optique et dispersion arrière
Chambre de mesure opto-électronique : Garde à l'écart la lumière externe
parasite, mais détecte de manière optimale les particules de fumée claires
ou foncées
Deux capteurs thermiques supplémentaires augmentent la fiabilité du
détecteur d'incendie.
Comportement de détection aux choix par le biais de différents jeux de
paramètres
Utilisation
Pour l'alerte précoce en cas de feux de flammes dus à la combustion de
substances solides et liquides ainsi que de feux couvants
Pour une détection fiable et précoce des incendies dans un environnement
où existent des phénomènes perturbateurs
Utilisable adressé
2
Building Technologies
Fire Safety
007850_r_fr_-2016-05-23
Détecteur de fumée FDO221
Détecteur de fumée comprenant :
Détecteurs ponctuels
Couvercle anti-poussière pour la protection du détecteur ponctuel pendant
la phase de construction
Fonction
Fonctionne selon le principe de la diffusion de lumière avec un capteur :
Dispersion avant
Chambre de mesure opto-électronique : Garde à l'écart la lumière externe
parasite, mais détecte de manière optimale les particules de fumée claires
ou foncées
Comportement de détection aux choix par le biais de différents jeux de
paramètres
Utilisation
Pour l'alerte précoce en cas de feux de flammes et de feux couvants
Utilisable adressé
Détecteur thermique FDT221
Détecteur thermique comprenant :
Détecteurs ponctuels
Couvercle anti-poussière pour la protection du détecteur ponctuel pendant
la phase de construction
Fonction
Deux détecteurs thermiques redondants : en cas de panne de l'un des deux
détecteurs, le détecteur d'incendie garde le niveau de réaction le plus
exigeant.
Mesure la température d'exploitation et la température à l'intérieur du boîtier
du détecteur afin de déterminer avec exactitude toute élévation de la
température.
Comportement de détection aux choix par le biais de différents jeux de
paramètres
Utilisation
Pour la surveillance de locaux présentant un risque d'incendie en cas
d'élévation rapide de la température ou quand une détection optique est
difficile
Utilisable adressé
Faux détecteur FDX291
Utilisation
Pour le recouvrement d'embases longtemps non occupées
Building Technologies
Fire Safety
3
007850_r_fr_-2016-05-23
Aperçu des types
Type
Désignation
Réf.
Poids [kg]
FDOOT221
Détecteur de fumée multicapteur
A5Q00001566
0,105
FDO221
Détecteur de fumée
A5Q00001565
0,104
FDT221
Détecteur thermique
A5Q00001567
0,086
Faux détecteur
S54319-F2-A1
0,120
Détecteurs ponctuels
Accessoires
FDX291
Des informations sur les embases de détecteur et accessoires sont fournies dans le
document 007775.
Documentation produit
ID document
Titre
007004
Documentation technique Détecteurs d'incendie automatiques FDOOT221,
FDOOT241-A3, FDOOT241-A4, FDOOT241-A5, FDOOT241-8, FDOOT241-9,
FDOOT241-A9, FDO241, FDO221, FDT241, FDT221
007775
Fiche technique Embase de détecteur et accessoires FDB22x, FDB20x, FDB241,
FDB251, FDB281, FDB299
008164
Equipment overview Sinteso™ Detector system FD20
008331
List of compatibility (pour ligne de produit 'Sinteso™')
009409
Fiche technique Détecteurs, embases et accessoires d’embase colorés FDO..,
FDOOT…, FDT…, FDB…
Les documents associés tels que déclarations de compatibilité environnementale, certificats
CE, etc., sont accessibles sur Internet à l'adresse suivante :
http://siemens.com/bt/download
4
Building Technologies
Fire Safety
007850_r_fr_-2016-05-23
Installation
Montage simple, en peu de temps et d'une qualité parfaite
Embase de détecteur FDB221 pour entrée de câbles en saillie ou encastrée
Embase de détecteur FDB222 pour montage affleurant au plafond, seulement entrées
de câbles encastrées
Des fentes de montage particulièrement longues permettent la réutilisation des trous de
perçage existants d'autres systèmes.
Une grande ouverture dans l'embase de détecteur permet le passage facile câbles.
Borniers sans vis (principe des clips à ressort)
Ligne de détecteur raccordable sans outil. Le fil peut être simplement inséré à la main.
Le détecteur peut être aisément monté sur l'embase, à la main ou à l'aide d'un
échangeur de détecteur
L'indicateur d'action (IA) est centré dans le détecteur. Il n'est donc pas nécessaire
d'orienter le détecteur.
2
3
1
5
4
1
Fente de montage
4
Indicateur d'action
2
Borniers sans vis
5
Ouverture pour l'entrée de câbles
3
Embase de détecteur
De plus amples informations sur les embases de détecteur et accessoires sont fournies
dans le document 007775.
Elimination
L'appareil doit être soumis à une élimination adaptée en tant qu'appareil
électronique comme défini dans la directive européenne 2012/19/EU et ne
doit pas être jeté aux ordures ménagères.
Éliminez l'appareil par les voies de collecte des déchets prévues.
Respectez la législation locale en vigueur.
Building Technologies
Fire Safety
5
007850_r_fr_-2016-05-23
Caractéristiques techniques
FDOOT221
FDO221
DC 12…33 V
Tension d'exploitation
(modulée)
Courant d'exploitation (repos)
Indicateurs
d'action
externes
raccordables
200…280 A
180…230 A
130…200 A
2
Sans embase
sonore
1
Avec embase
sonore
Protocole de communication
FDnet
Compatibilité système
Température d'exploitation
FDT221
FS20, AlgoRex, SIGMASYS
-10…+60 °C
Température de stockage
-10…+60 °C
En fonction du
paramétrage :
-10…+50 °C
-10…+70 °C
-30…+75°C
95 % rel.
Humidité de l'air (brève
condensation autorisée)
Couleur
~RAL 9010 blanc pur
Avec embase
de détecteur
FDB221/-AA,
FDB222,
Catégorie de FDB291
protection
(CEI 60529) Embase
FDB221 et
garniture
d'étanchéité
FDBZ295
Accessoires
d'embase
étanche
FDB293 et
FDB295
Normes
Homologations :
VdS
LPCB
FM
DNV GL (Marine)
Vitesse de vent autorisée
6
Building Technologies
Fire Safety
IP43
IP44
IP44
IP44
IP54
CEA 4021
EN 54-7
EN 54-17
EN 54-7
EN 54-17
EN 54-5
EN 54-17
G204006
126bg/01
3029351
45 246 - 16 HH
G204018
126bf/01
3029351
45 246 - 16 HH
G204020
126bj/01
3046115
45 249 - 16 HH
Max. 5 m/s
Max. 5 m/s
-
007850_r_fr_-2016-05-23
07
0786
FDOOT221
Siemens Switzerland Ltd; Gubelstrasse 22
CH-6301 Zug
Technical data: see doc. 007004
FDOOT221 - Point type smoke detector incl. short-circuit isolator for use in fire detection and fire alarm systems installed in buildings.
305/2011/EU (CPR): EN 54-7 / EN 54-17 ; 2014/30/EU (EMC): EN 50130-4 / EN 61000-6-3 ; 2011/65/EU (RoHS): EN 50581
The declared performance and conformity can be seen in the Declaration of Performance (DoP) and the EU Declaration of Conformity (DoC), which is
obtainable via the Customer Support Center: Tel. +49 89 9221-8000 or http://siemens.com/bt/download
DoP No.: 0786-CPR-20006; DoC No.: CED-FDOOT221
0786
07
FDO221
Siemens Switzerland Ltd; Gubelstrasse 22
CH-6301 Zug
Technical data: see doc. 007004
FDO221 - Point type smoke detector incl. short-circuit isolator for use in fire detection and fire alarm systems installed in buildings.
305/2011/EU (CPR): EN 54-7 / EN 54-17 ; 2014/30/EU (EMC): EN 50130-4 / EN 61000-6-3 ; 2011/65/EU (RoHS): EN 50581
The declared performance and conformity can be seen in the Declaration of Performance (DoP) and the EU Declaration of Conformity (DoC), which is
obtainable via the Customer Support Center: Tel. +49 89 9221-8000 or http://siemens.com/bt/download
DoP No.: 0786-CPR-20001; DoC No.: CED-FDO221
07
0786
FDT221
Siemens Switzerland Ltd; Gubelstrasse 22
CH-6301 Zug
Technical data: see doc. 007004
FDT221 - Point type heat detector incl. short-circuit isolator for use in fire detection and fire alarm systems installed in buildings.
305/2011/EU (CPR): EN 54-5 / EN 54-17 ; 2014/30/EU (EMC): EN 50130-4 / EN 61000-6-3 ; 2011/65/EU (RoHS): EN 50581
The declared performance and conformity can be seen in the Declaration of Performance (DoP) and the EU Declaration of Conformity (DoC), which is
obtainable via the Customer Support Center: Tel. +49 89 9221-8000 or http://siemens.com/bt/download
DoP No.: 0786-CPR-20003; DoC No.: CED-FDT221
Schéma coté
45.7
54.6
45.6
100
100
Avec embase FDB221 pour entrée de câbles montage Avec embase FDB222 pour montage affleurant au
saillant
plafond
Building Technologies
Fire Safety
7
007850_r_fr_-2016-05-23
Edité par
Siemens Switzerland Ltd
Building Technologies Division
International Headquarters
Gubelstrasse 22
CH-6301 Zug
Tel. +41 41-724 24 24
www.siemens.com/buildingtechnologies
8
Building Technologies
Fire Safety
ID document
007850_r_fr_-Edition
2016-05-23
© Siemens Switzerland Ltd, 2014
Sous réserve de disponibilité et de modifications techniques.
007850_r_fr_-2016-05-23
