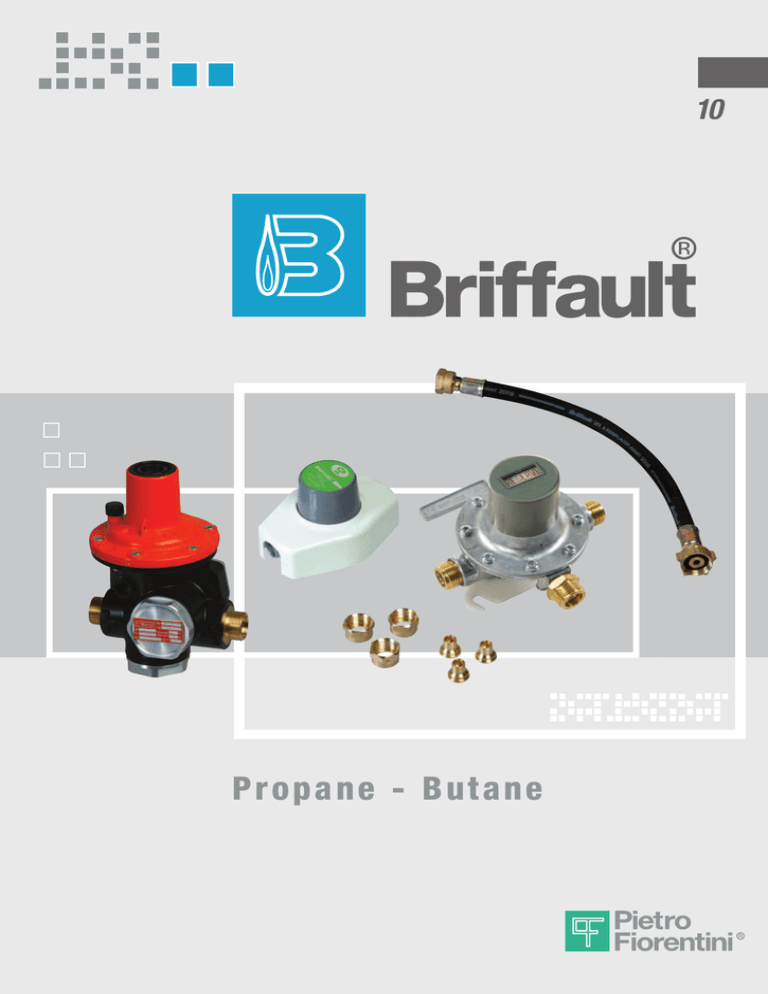

10
P ro p a n e - B u t a n e
BRIFFAULT
12 rue du Moulin des Ponts
27610 Romilly-sur-Andelle - France
Tel. 02 32 49 77 11 - Fax 02 32 49 48 06
e-mail: [email protected] - www.briffault.com
PIETRO FIORENTINI
36057 Arcugnano (VI) Via E. Fermi, 8/10
Tel. +39.0444.968511 - Fax +39.0444.960468
e-mail: [email protected]
FIORENTINI MINIREG
25015 Desenzano del Garda (BS)
Via Faustinella, 11/13/15
Tel. +39.030.9148511 - Fax +39.030.9148514
En 2001, la société Briffault S.A. a intégré le
groupe Pietro Fiorentini Spa et est devenue ainsi
filiale de Fiorentini Minireg Spa. Fournisseur agréé
du Gaz de France, la société est certifiée ISO 9001
version 2000 et spécialisée dans la conception et
la fabrication de détendeurs /régulateurs de débits
de 100 m3/h (n) et moins. Son expérience de plus
de 50 ans dans les secteurs des Gaz de Pétrole
Liquéfiés et du Gaz Naturel ainsi que la qualité de
ses produits complètent la gamme des produits
de Fiorentini Minireg Spa dans le cadre du groupe
italien.
Fondée en 1940, la société Pietro Fiorentini
Spa est reconnue comme le leader sur le marché
de la régulation, de la mesure et du traitement des
gaz. Depuis plus de 60 ans, elle a acquis une
expérience globale qui lui permet de proposer
l'ensemble des produits et des services nécessaires au transport, à la distribution et à l'utilisation
des fluides gazeux. Grâce à la disponibilité de ses
services commerciaux, études et fabrication, à
ses systèmes les plus modernes de réalisation de
projets et de mise à jour technique en continu de
ses produits, Pietro Fiorentini Spa peut garantir la
sécurité absolue de ses installations.
Créé en 1998 par l'acquisition d'une société présente dans le secteur de la détente depuis plus de
20 ans, Fiorentini Minireg Spa est intégré au
groupe Pietro Fiorentini Spa.
Sur un projet spécifique, la société dispose d'un site
de production construit en 2000 sur une aire de
8 500 m2 ; certifiée ISO 9001 version 2000 elle est
dotée de systèmes sophistiqués et de moyens de
production de dernière génération. Dans une
logique de process et de systèmes de contrôle,
pour offrir une gamme complète et de qualité
reconnue, Fiorentini Minireg Spa assure la mise à
jour technique, en continu, de ses produits.
S o m m a i r e
GAZ DISTRIBUÉS PAR RÉCIPIENTS
10
Equipements PROPANE/BUTANE
et accessoires pour postes bouteilles et petits vracs
PAGE
10-1
PROPANE
10-1-1/ KITS pour installations domestiques et caravanes
4
10-1-2/ Matériels pour postes bouteilles et bouteille seule
6
10-1-3/ Robinets-détendeurs-déclencheurs à sécurité
7
10-1-4/ Matériels pour citernes
7
10-1-5/ Matériels à usages professionnels
9
10-2
BUTANE
11
12
13
10-2-4/ Détendeurs à pression fixe
13
10-3
PROPANE/BUTANE
10-3-1/ Détendeurs réglables à usages professionnels uniquement
14
10-3-2/ Accessoires
15
10-3-3/ Raccords laiton
20
3
10
10-1
PROPANE
La tension de vapeur du propane permet l'installation des récipients à l'extérieur, lesquels peuvent débiter jusqu'à une température de -40°C.
BI-BOUTEILLES
INVERSEUR AUTOMATIQUE
1 COUPLEUR
(1ère détente)
1
coupleur
vanne
inverseur (facultative)❋
automatique
C111 avec
viso intégré
2
viso intérieur
robinet
détendeur
déclencheur
auvent de
protection
de 2
à 16 bar
Lyre BL
Flexible
brifinox ou
brifoflex
❋
si le poste de bouteilles est très éloigné de l’habitation (+ de 20 m), cette vanne est obligatoire
Assure l'alimentation en continue d'une installation en passant automatiquement
sur la seconde bouteille lorsque la première est vide.
Mise en service :
1. basculer la manette vers une bouteille,
2. ouvrir les deux robinets des deux bouteilles
l'indicateur devient
vert ou blanc
prêt au fonctionnement,
Fonctionnement sur la réserve :
lorsque l'indicateur est rouge
la bouteille indiquée par la manette
est vide
pour ne pas stopper la distribution de gaz, celle-ci
est assurée automatiquement par la bouteille de réserve
(Ps= Pression de réserve),
Remplacement de la bouteille vide :
1. fermer le robinet de la bouteille vide,
2. basculer la manette dans l'autre sens,
3. remplacer la bouteille vide,
4. ouvrir le robinet de la nouvelle bouteille.
2 ROBINET DÉTENDEUR-DÉCLENCHEUR À SÉCURITÉ TYPE DS (2ème détente)
Se monte après un inverseur ou un détendeur de première détente et assure la fonction de robinet de barrage pour les appareils desservis.
Le débit du gaz n'est obtenu que si le robinet-détendeur-déclencheur est raccordé à l'appareil d'utilisation.
Mise en sécurité :
- par chute de pression amont,
- par encrassement du filtre d'entrée ou des filtres des autres appareils placés en amont,
- par la déconnexion de la canalisation de raccordement du détendeur à l'appareil alimenté.
Mise en service :
- position ouverture : la flèche sur la manette dans le sens de la canalisation,
- position fermeture : la flèche sur la manette en travers de la canalisation.
En cas de déclenchement de la sécurité, rechercher la cause de ce déclenchement puis fermer le détendeur et l'ouvrir à nouveau pour réarmer.
MONO-BOUTEILLE
3
3 PRÉ DÉTENDEUR AVEC LIMITEUR
Fonction :
- pré détendeur: fonction de première détente,
- limiteur: fonction de sécurité. Il assure la régulation du gaz en
cas de défaillance de la première détente. Il est raccordé
directement en aval du prédétendeur.
Lorsque le viso est rouge :
1 - fermer le robinet de la bouteille vide,
2 - remplacer la bouteille vide,
3 - ouvrir le robinet de la nouvelle bouteille.
pré-détendeur
+
limiteur
vanne
(facultative)❋
viso intérieur
2
2
auvent de
protection
2
de 2
à 16 bar
Il est conseillé d'avoir une bouteille en réserve pour ne pas être en rupture
de gaz.
❋
Lyre BL
Flexible
brifinox ou
brifoflex
si la bouteille est très éloignée de l’habitation (+ de 20 m), cette vanne est obligatoire
4
KITS “BIP COMPACT ” - 1ÈRE DÉTENTE
BIP V / 980 408 807
Ensemble pour installation domestique fixe alimentée par bouteilles, comprenant :
photo : avec option viso intérieur
- 1 coupleur inverseur automatique C 111 à limiteur de pression et indicateur “Service Réserve” incorporés
- 2 lyres BL 45
- 1 robinet d'arrêt 1/4 de tour V 13
- 1 sachet de raccords à braser Ø 12
Pression d' entrée : bouteilles (2 à 16 bar)
Pression de sortie : 1,5 bar
Option :
Débit : 8 kg/h
viso
intérieur
ref : 925 030 700
Présentation : avec semelle de fixation et capot
Emballage : sous coque
AU
VE
U
NO BIT
DÉ
BIP / 980 407 807
Ensemble de composition identique au BIP V, ci-dessus, mais sans robinet d'arrêt 1/4 de tour V 13 NF
Pression d'entrée : bouteilles (2 à 16 bar)
Débit : 8 kg/h
Option :
viso intérieur ref : 925 030 700
KITS “BIP COMPACT DS” - 1ÈRE & 2ÈME DÉTENTE
BIP DSV 31-01 / 980 411 807
BIP DSV 31-04 / 980 412 807
AU
VE
U
NO BIT
DÉ
Ensemble pour installation domestique fixe alimentée par bouteilles,
de composition identique au BIP V / 980 408 807 avec en plus :
AU
VE
U
NO I T
B
DÉ
- 1 robinet-détendeur-déclencheur à sécurité DS 31-01 de débit 1,3 kg/h ou 1 DS 31-04 de débit 4 kg/h
avec les raccords à braser Ø 12
Option :
Pression de sortie : 37 mbar
Débit : suivant robinet-détendeur-déclencheur à sécurité : 1,3 kg/h ou 4 kg/h
Présentation : avec semelles de fixation et capot
BIP DS 31-01 / 980 409 807
BIP DS 31-04 / 980 410 807
Ensemble de composition identique au précédent mais sans robinet d'arrêt 1/4 de tour V 13 NF,
Pression d'entrée : bouteillles (2 à 16 bar)
Débit : suivant robinet-détendeur-déclencheur à sécurité : 1,3 kg/h ou 4 kg/h
Option
:
AU
VE
U
NO BIT
DÉ
BIP DSC 31-04 / 980 414 807
Ensemble pour installation mobile sur caravanes alimentée par bouteilles , comprenant :
- 1 coupleur inverseur automatique C 111 à limiteur de pression et indicateur “Service Réserve” incorporés
- 2 lyres BL 35
- 1 robinet-détendeur-déclencheur à sécurité DS 31-04
- 1 sachet de raccords à braser Ø 8
Option :
Débit : 4 kg/h
5
AU
VE
U
NO BIT
DÉ
10
10-1-2/ Matériel pour postes bouteilles et bouteille seule
C 111 - VISO 11 / 980 418 807
Coupleur-Inverseur automatique à limiteur de pression et indicateur « Service Réserve » incorporés +
viso intérieur
L'indicateur Viso 11 signale le passage automatique de la bouteille vide à la bouteille pleine tout en restant à l'intérieur du
bâtiment. (service = voyant VERT ou BLANC - réserve = voyant ROUGE)
Orifices d'entrée et de sortie : mâle M 20/150
U
Pression de sortie : 1,5 bar en service - 0,650 bar en réserve
EA
V
U
Débit : 8 kg/h
NO BIT
DÉ
C 111 / 925 029 300
Coupleur-Inverseur automatique à limiteur de pression et indicateur « Service Réserve » incorporés
Pression d'entrée : bouteillles (2 à 16 bar)
Débit : 8 kg/h
Emballage : en boîte
AU
VE
U
NO BIT
DÉ
C 108 / 005 044 860
Coupleur-Inverseur automatique de 1ère détente
Débit : 10 kg/h
Présentation : avec semelle de fixation
AU
VE
U
NO BIT
DÉ
VISO 11 / 925 030 700
Indicateur “Service - Réserve” pour Coupleurs-Inverseurs C 108 et C 111 NF
En SERVICE = voyant VERT ou BLANC
En RESERVE = voyant ROUGE
P 181 / L22 / 980 106 300
Pré-détendeur avec limiteur de pression pour installations mono-bouteille
Pression d'entrée : bouteille ou citerne (2 à 16 bar)
Pression de sortie, le pré-détendeur en fonctionnement : 1,5 bar, le limiteur en fonctionnement : 1,750 bar
Débit : 10 kg/h
6
CARACTÉRISTIQUES COMMUNES AUX APPAREILS
USAGE : DOMESTIQUE
Orifices d'entrée et de sortie: mâle M 20/150
Pression d'entrée: 0,5 à 1,75 bar
Pression de sortie: 37 mbar
Présentation: capot et semelle de fixation
Emballage: sous coque
DS 31-01 / 980 120 800
Débit : 1.3 kg/h - Classe 1
DS 31-04 / 980 140 800
Débit : 4 kg/h - Classe 2
DS 31-05 / 980 152 800
Débit : 5 kg/h - Classe 2
CARACTÉRISTIQUES COMMUNES AUX APPAREILS
USAGE : ARTISANAL ET PROFESSIONNEL
Pression d'entrée : 0,5 à 1,75 bar
Présentation : capot et semelle de fixation
DS 31-04 / 980 146 800
Débit : 4 kg/h
DS 31-08 / 980 180 800
Débit : 8 kg/h
DS 31-08 / 980 186 800
Débit : 8 kg/h
DS 31-08 / 980 182 800
Débit : 8 kg/h
10-1-4/ Matériels pour citernes
2
limiteur
1
pré-détendeur
robinet
détendeur
déclencheur à sécurité
viso
vanne
(facultative)❋
de 2 à 16 bar
flexible
brifinox
ou
brifoflex
❋
si le réservoir est très éloigné de l'habitation (+ de 20m), cette vanne est obligatoire.
1 PRÉ-DÉTENDEUR (1ère détente)
2 LIMITEUR
A une fonction de sécurité en cas de défaillance du pré-détendeur en
limitant la pression aval (1.75 ou 4 bar) protégeant ainsi l'installation
intérieure.
Le limiteur est raccordé directement en aval du pré-détendeur.
Aucune opération de réglage n'est à faire sur ces limiteurs.
Utilisé pour l'équipement de citernes propane en détente de premier
étage, permet le passage de la pression citerne (de 2 à 16 bar) à
une pression stabilisée ( 1.5 ou 3 bar).
Aucune opération de réglage n'est à faire sur ces pré-détendeurs.
INSTALLATION
- Le raccordement à l'installation alimentée par un ou plusieurs réservoirs fixes est exécuté en tuyauteries métalliques rigides,
- Lorsque plusieurs réservoirs sont jumelés, la première détente est nécessairement placée immédiatement à l'aval de la tuyauterie de jumelage des réservoirs,
- La première détente doit être située à un niveau supérieur à celui des robinets de départ des réservoirs,
- La tuyauterie de jumelage doit être en légère pente vers chaque réservoir afin de permettre le retour des condensations éventuelles du GPL.
7
10
PRE-DETENDEURS
HP 20/10 / 005 084 020
Pré-détendeur à réglage fixe, en ligne
Orifice d'entrée : écrou M 20/150
Orifice de sortie : mâle M 20/150
Pression d' entrée: citerne (2 à 16 bar)
Débit : 10 kg/h
HP 43 / 005 055 460
Pré-détendeur à réglage fixe, en ligne
Pression d'entrée : citerne (2 à 16 bar)
Débit : 40 kg/h
HP 45 / 005 055 660
Pré-détendeur à réglage fixe, d'équerre
En fonctionnement "NORMAL"
Orifice d'entrée vertical : écrou G 3/4"
En cas de "CITERNE VIDE"
Orifice d'entrée horizontal : mâle 20/150 (avec 1 bouchon
pour fonctionnement en normal)
Orifice de sortie horizontal : mâle M 20/150
Pression d'entrée : citerne ou plusieurs bouteilles (2 à 16 bar)
provisoirement branchées sur l'entrée de dépannage
par l'intermédiaire de lyres souples
Débit : 40 kg/h
HP 46 / 005 054 230
Mano-détendeur réglable, en ligne
Pression d'entrée : citerne ou plusieurs bouteilles (2 à 16 bar)
Pression de sortie : réglable de 0 à 3 bar
Débit : 40 kg/h
Présentation : avec manomêtre de 0 à 4 bar
CARACTERISTIQUES COMMUNES AUX APPAREILS
HP 100 ET HP 100 B
Pré-détendeur réglable, en ligne
Orifices d'entrée et de sortie : mâle G 3/4"
Débit : 100 kg/h
HP 100-1,5 / 925 353 900
Pression de sortie : réglée en usine à 1,5 bar
HP 100-3 / 925 356 900
Pression de sortie : réglée en usine à 3 bar
Pré-détendeur réglable, en ligne avec vanne de sécurité (avec installation d’une VS, le limiteur de pression n’est
plus nécessaire)
HP 100 B-1,5 / 925 434 900
Pression de sortie : réglée en usine à 1,5 bar, avec : 1 vanne de sécurité : à MAXI, réglable de 1,5 à 2 bar et MINI,
réglable de 0,7 à 1,6 bar
HP 100 B-3 / 925 433 900
Pression de sortie : réglée en usine à 3 bar, avec : 1 vanne de sécurité: à MAXI, réglable de 3,5 à 5,5 bar et MINI,
réglable de 2 à 3 bar
8
LIMITEURS
L22 / 005 056 020
Limiteur de pression à réglage fixe, en ligne
Débit : 10 kg/h
L44 / 005 055 560
Limiteur de pression à réglage fixe, en ligne
Mêmes caractéristiques que le L22, mais débit : 40 kg/h
CARACTERISTIQUES COMMUNES APPAREILS
L 100
Limiteur de pression réglable en ligne
(Pour montage en sortie des pré-détendeurs "HP 100" sans V.S.)
Orifice d'entrée :écrou G 3/4"
Orifice de sortie : mâle G 3/4"
Débit : 100 kg/h
L 100 – 1.75 / 925 354 900
Pression de sortie : réglée en usine à 1,750 bar
L 100 – 4 / 925 357 900
Pression de sortie : réglée en usine à 4 bar
10-1-5/ Matériels à usages professionnels
Utilisation : Les détendeurs suivant sont positionnés soient directement après le réservoir soient après une première détente.
DETENDEUR DE “MOYENNE PRESSION”, A PRESSION REGLABLE
de 2 à
16 bar
PR 197 & PR 199
Mano-détendeur de 1ère détente
Pression de sortie : réglable de 0 à 3 bar
Débit : 12 kg/h
PR 197 / 005 085 130
Orifice d'entrée : écrou bouteilles (Ø 21,8 mm x 1,814 à gauche)
PR 199 / 005 086 430
PR 230 / 005 080 020
Pré-détendeur à 4 positions pré-réglées de 1ère détente
Orifice de sortie : tétine
Pression de sortie : réglages fixes à 0-1,5-2,2 et 3 bar
Débit : 12 kg/h (cet appareil fait office de robinet 1/4 de tour)
9
10
DETENDEUR DE « BASSE PRESSION », A PRESSION FIXE
DF 54-04
Détendeur de simple détente "basse pression"
Débit : 4 kg/h
DF 54-04 / 075 294 083
DF 54-04 / 005 294 020
Emballage : en sachet
DF 54-04 / 005 294 720
DF 54-04 / 005 214 120
DF 55-05 / 005 299 120
Détendeur de simple détente "basse pression"
Pression d'entrée : 1,5 bar
Débit : 5 kg/h
DETENDEUR DE « BASSE PRESSION », A PRESSION REGLABLE
CARACTERISTIQUES COMMUNES AUX
DR 56-06 & 57-06
Mano-détendeur de simple détente "basse pression"
Débit : 6 kg/h
Pression de sortie : réglable de 0 à 300 mbar
DR 56-06 / 005 266 640
Orifice d'entrée : écrou bouteilles (Ø 21,8 x 1,814 à gauche)
DR 57-06 / 005 266 740
Détendeur 10 positions pré-réglées de simple détente "basse pression"
DP 54-02 / 005 230 220
Orifice d'entrée : écrou bouteilles (Ø 21,8 x 1,814 à gauche)
Pression de sortie : suivant position, de 50 à 200 mbar
Débit : 2 kg/h
DP 57-06 / 005 276 220
Pression de sortie : suivant position, de 50 à 200 mbar
Débit : 6 kg/h
10
10-2
BUTANE
La tension de vapeur du butane permet l'installation des récipients uniquement à l'intérieur, lesquels peuvent débiter jusqu'à une température de 0°C.
APPAREILS ELOIGNES
DU POSTE BUTANE
1
coupleur inverseur
automatique de
1ère détente avec viso
APPAREILS A PROXIMITE
DU POSTE BUTANE
2
robinet
détendeur
déclencheur à sécurité (type DS)
2ème détente
vanne
3
coupleur inverseur
automatique de
1ère et 2ème détente
lyre
BL
lyre
BL
de 0,3
à
7,5 bar
flexible brifinox
ou brifoflex
1 COUPLEUR
(1ère détente)
3 COUPLEUR
(1ère et 2ème détente)
de 0,3
à
7,5 bar
à sécurité
2 ROBINET DÉTENDEUR-DÉCLENCHEUR
type DS (2ème détente)
Assure l'alimentation en continue d'une installation en passant automatiquement
sur la seconde bouteille lorsque la première est vide.
Mise en service :
1. basculer la manette vers une bouteille,
2. ouvrir les deux robinets des deux bouteilles
l'indicateur devient
vert ou blanc
prêt au fonctionnement,
Fonctionnement sur la réserve :
lorsque l'indicateur est rouge
la bouteille indiquée par la manette
est vide
pour ne pas stopper la distribution de gaz, celle-ci
est assurée automatiquement par la bouteille de réserve
(Ps= Pression de réserve),
1. fermer le robinet de la bouteille vide,
2. basculer la manette dans l'autre sens,
3. remplacer la bouteille vide,
4. ouvrir le robinet de la nouvelle bouteille.
Se monte après un inverseur ou un détendeur de première détente et assurent la
fonction de robinet de barrage pour les appareils desservis.
Le débit du gaz n’est obtenu que si le détendeur-déclencheur est raccordé à l’appareil d’utilisation.
Mise en sécurité :
- par chute de pression amont
- par encrassement du filtre d’entrée ou des filtres des autres
appareils placés en amont.
- par la déconnexion de la canalisation de raccordement
du détendeur à l’appareil alimenté.
Mise en service :
- position ouverture : la flèche sur la manette dans le sens de la
canalisation,
- position fermeture ; la flèche sur la manette en travers de
la canalisation.
En cas de déclenchement de la sécurité, rechercher la cause de ce
déclenchement puis fermer le détendeur et l’ouvrir à nouveau pour
réarmer.
KITS "BUT COMPACT DB ET DS" - BI-BOUTEILLES DE 1ÈRE ET 2ÈME DETENTE
BUT DB / 980 413 807
Usage : si longueur de la tuyauterie entre le C 132 (pression de sortie : 28 mbar) et les "appareils" est inférieure à 4m en
Ø 12mm.
Ensemble pour installation domestique fixe alimentée par 2 bouteilles, comprenant:
- 1 coupleur inverseur automatique C 132 de 1ère et 2ème détente avec indicateur "Service Réserve" incorporé
- 2 lyres BL 45
- 1 raccord à braser Ø 12
Pression d'entrée : bouteilles (0,3 à 7,5 bar)
Débit : 2,6 kg/h
11
10
BUT DS 31-31 / 980 426 807
BUT DS 31-32 / 980 423 807
Usage : si longueur de la tuyauterie entre le C 102 (pression de sortie : 500 mbar) et les "appareils" est supérieure à 4m
en Ø 12mm.
Ensemble pour installation domestique fixe alimentée par 2 bouteilles, comprenant :
- 1 coupleur inverseur automatique C 102 de 1ère détente avec indicateur "Service Réserve" incorporé
- 1 robinet-détendeur-déclencheur à sécurité DS 31-31 de débit 1.3 kg/h ou 1 DS 31-32 de débit 2.6 kg/h
- 2 lyres BL 45
- raccord à braser Ø 12
Débit : suivant robinet détendeur-déclencheur à sécurité : 1.3 kg/h ou 2.6 kg/h
KIT "COMPACT CARAVANE" MONO-BOUTEILLE DE 1ÈRE ET 2ÈME DETENTE
CCB DS 31-31 / 980 102 400
Ensemble pour installation domestique mobile alimentée par 1 bouteille, comprenant :
- 1 détendeur PB 182
- 1 lyre BL 35
- 2 raccords à braser Ø8
- 1 robinet-détendeur-déclencheur à sécurité DS 31-31
Débit 1.3 kg/h
C 132 / 925 027 800
Coupleur-inverseur automatique C 132 de 1ère et de 2ème détente avec indicateur
«Service Réserve»incorporé
Orifices d’entrée et de sortie : mâle M 20/150
Pression d’entrée : bouteilles (0,3 à 7,5 bar)
Débit : 2,6 kg/h
C 102 / 925 012 807
Coupleur-inverseur automatique C 102 de 1ère détente avec indicateur «Service Réserve» incorporé
Débit : 2,6 kg/h
12
C 104 / 980 138 867
Coupleur-inverseur manuel souple (sans fonction de détente)
Orifices d’entrées : 1x écrou bouteilles (Ø 21,8x1,814 à gauche)
et 1x mâle M 20/150
Orifice de sortie : mâle bouteille (Ø 21,8x1,814 à gauche)
Pressions d’entrée et de sortie : bouteilles (0,3 à 7,5 bar)
Emballage : sous coque avec 1 lyre BL 35
ATTENTION : après cet appareil il est indispensable d’installer au minimum une 1ère détente / PB 182 à 0,5 bar
ou 1ère et 2ème détente / DB 32-26 NF à 28 mbar
C 105 / 005 007 920
Coupleur-inverseur manuel seul
Même description que ci-dessus mais sans lyre BL 35 NF
PB 182 / 005 083 920
Pré-détendeur mono-bouteille (usage domestique-caravaning)
Pression d’entrée : bouteille (0,3 à 7,5 bar)
Débit : 2,6 kg/h
USAGE : DOMESTIQUE
Pression d’entrée : 0,5 bar
Présentation : capot et semelle de fixation
DS 31-31 / 980 160 800
Débit : 1,3 kg/h
Classe : 1
DS 31-32 / 980 162 800
Débit : 2,6 kg/h
Classe : 2
10-2-4/ Détendeurs à pression fixe
flexible brifinox
ou brifoflex
1
flexible brifinox
ou brifoflex
1
détendeur T86
détendeur T86
de 0,3
à
7,5 bar
de 0,3
à
7,5 bar
13
10
DETENDEUR A SECURITE ET PRESSION FIXE
1 DÉTENDEUR À SÉCURITÉ :
Fonctionnement de la sécurité :
elle assure la coupure d'alimentation en gaz lors d'une déconnexion ou d'une rupture du tuyau flexible .
Remise en fonction du détendeur après déclenchement de la sécurité :
- fermer le robinet de la bouteille en cas de déclenchement du dispositif par excès de débit,
- n'ouvrir le robinet qu'après intervention sur les causes ayant provoqué le
déclenchement,
- vérifier les connexions du tuyau flexible et effectuer son changement si celui-ci est détérioré.
L'appareil d'utilisation doit être fermé avant chaque remise en service :
- ouvrir entièrement le robinet de la bouteille,
- appuyer sur le bouton de réarmement et maintenir 3 à 5 secondes
T86 L SEC - USAGE : DOMESTIQUE
Orifice d’entrée : écrou bouteilles (ø 21,8x1,814 à gauche)
Débit : 1,3 kg/h
T 86 L SEC / 945 070 807
Emballage : sous coque avec 1 tétine
T 86 L SEC / 975 301 381
Emballage : sous coque sans tétine
T 86 L SEC / 945 070 207
Emballage : en sachet avec 1 tétine
T 86 L SEC / 005 301 320
Emballage : en sachet sans tétine
DETENDEUR POUR GRAND DEBIT ET PRESSION FIXE
DB 32-26 / 075 021 683
Usage : domestique. Pour permettre un débit important, l'alimentation doit être assurée par deux bouteilles débitant en même temps. Pour cela, le raccordement à l'entrée est effectué par une lyre et un Té d'accouplement ref.
(BT).
Orifice d’entrée : écrou bouteilles (Ø 21,8x1,814 à gauche)
Débit : 2,6 kg/h
Présentation : sous coque
Montage : sur bouteille ou en sortie d’ un coupleur-inverseur manuel souple C 104
10-3
PROPANE / BUTANE
10-3-1/ Détendeur réglable à usages professionnels uniquement
DR 52-22 / 005 249 120
Orifice d’entrée : écrou bouteilles (ø 21,8x1,814 à gauche)
Pression de sortie : réglable de 20 à 80 mbar
Débit : 1,3 kg/h (propane ou butane)
Présentation : en boîte
Utilisation : Chauffe-gamelles, radiant sur bouteille, trépied lessiveuse…
14
10-3-2/ Accessoires
LYRES
LYRES SOUPLES
Usages : domestique & professionnel
Orifice d’entrée : écrou bouteilles (ø 21,8 x 1,814 à gauche)
Orifice de sortie : écrou M 20/150
Pression de service : maximum 20 bar
Péremption : 5 ans, date limite d’emploi marquée sur chaque lyre
Ne pas utiliser sur les installations de Gaz Naturel
BL 35 / 009 064 201
Longueur : 35 cm
Emballage : en vrac
BL 45 / 009 064 801
Longueur : 45 cm
Emballage : en vrac
BL 70 / 009 064 301
Longueur : 70 cm
Emballage : en vrac
BL 100 / 009 064 101
Longueur : 100 cm
Emballage : en vrac
BL 150 / 009 064 501
Longueur :150 cm
Emballage : en vrac
BL 200 / 009 071 901
Longueur : 200 cm
Emballage : en vrac
BL 35 / 079 064 286
Longueur : 35 cm
Emballage : 2 pièces sous coque
BL 45 / 079 064 886
Longueur : 45 cm
BL 70 / 079 064 386
Longueur : 70 cm
LYRES SOUPLES SPECIALES
Usage : carburation
Orifices d’entrée et de sortie : écrou M 20/150
Emballage : en vrac
Péremption : 5 ans, date limite d’emploi marquée sur chaque lyre
Utilisation : ces lyres ne sont pas NF, en conséquence : ne pas les utiliser dans les installations domestiques
ou celles relevant des arrêtés
LS 70 / 009 063 801
Longueur : 70 cm
LS 150 / 009 062 201
Longueur : 150 cm
15
10
FLEXIBLES GPL (de couleur orange ou comportant une bande orange)
FLEXIBLES «BRIFOFLEX»
Usage : domestique
Utilisation : Propane et Butane distribués par récipient
Norme : NF D 36-112
Type : caoutchouc avec armature à embouts mécaniques
Orifice d’entrée : écrou (couleur NOIR) M 20/150
Orifice de sortie : écrou (couleur LAITON) G 1/2"
Pression de service : maximum 200 mbar
Péremption : 10 ans, date limite d’emploi marquée sur chaque flexible
Emballage : 1 pièce en sachet
BRIFOFLEX 1M / 925 817 200
BRIFOFLEX 1, 25M / 925 818 200
BRIFOFLEX 1, 50M / 925 819 200
BRIFOFLEX 2M / 925 820 200
FLEXIBLES «BRIFINOX»
Usage : domestique
Utilisation : Propane et Butane distribués par récipient
Norme : NF D 36-125
Type : métallique onduleux inox à embouts mécaniques
Orifice d’entrée : écrou (couleur NOIR) M 20/150
Orifice de sortie : écrou (couleur LAITON) G 1/2¨
Péremption : sans date limite d’emploi
BRIFINOX 1M / 925 832 200
BRIFINOX 1, 25M / 925 833 200
BRIFINOX 1, 50M / 925 834 200
BRIFINOX 2M / 925 835 200
FLEXIBLES GN (de couleur bleue ou comportant une bande bleue)
FLEXIBLES “BRIFOFLEX”
Usage : domestique
Norme : NF D 36-103
Type : caoutchouc avec armature à embouts mécaniques
Orifices d’entrée et de sortie : écrou G 1/2"
Péremption : 10 ans, date limite d’emploi marquée sur chaque flexible
BRIFOFLEX 1 M / 925 840 200
BRIFOFLEX 1.25 M / 925 841 200
BRIFOFLEX 1.50 M / 925 842 200
BRIFOFLEX 2 M / 925 843 200
16
FLEXIBLES «BRIFINOX»
Usage : domestique
Norme : NF D 36-121
BRIFINOX 1 M / 925 836 200
BRIFINOX 1.25 M / 925 837 200
BRIFINOX 1.50 M / 925 838 200
BRIFINOX 2 M / 925 839 200
FLEXIBLES POUR L’INDUSTRIE ET LE TERTIAIRE
FLEXIBLES «FMO»
Usage : industriel
Utilisation : Gaz Naturel, Propane et Butane
Norme : NF D 36-121 (pour les embouts mécaniques)
Pression de service : maximum conseillée 180 mbar
Contrôle d’étanchéité en usine : 600 mbar
Emballage : en vrac
FMO 0,50M / 925 031 010
FMO 0,60M / 925 827 010
FMO 0,70M / 925 018 010
FMO 1M / 925 028 010
FMO 0,60M / 925 828 010
FMO 0,75M / 925 023 010
FLEXIBLES «ERP»
Usage : industriel
Utilisation : Gaz Naturel, Propane et Butane
Norme : NF D 36-123
Pression de service : 2 bar
Emballage : en vrac avec notice individuelle
FLEX-ERP 0,50M / 925 033 010
FLEX-ERP 0,75M / 925 036 010
FLEX-ERP 1M / 925 037 010
17
10
TE D’ ACCOUPLEMENT
Couplage de 2 bouteilles de propane ou de butane
TE BT / 009 067 920
Orifices d’entrée : 1x écrou bouteilles et 1x mâle M 20/150
Orifice de sortie : mâle bouteilles (ø 21,8x1,814 à gauche)
Pression de service : bouteilles
TE BT / 079 067 983
Mêmes caractéristiques que ci-dessus
VANNES V13
ROBINETS V 13 ET V 13 S
Usage : domestique ou relevant des arrêtés
Débits : en fonction de la pression d’entrée (pour une perte de charge de 5 %)
Pression d’entrée
Débit en propane
37 mbar
2.5 kg/h
148 mbar
6 kg/h
1.5 bar
30 kg/h
4 bar
60 kg/h
Actionneur : manette 1/4 de tour
V13 / 003 006 020
V13 / 073 006 083
V13 S / 003 006 120
Actionneur : manette 1/4 de tour à verrouillage automatique en position fermée,
pousser et tourner pour mettre le robinet en position ouverte
V13 S / 073 006 181
Actionneur : identique à ci-dessus
FILTRES
FP / 005 053 120
Filtre à cartouche interchangeable
Seuil de filtration : 90 microns
Entretien : cartouche métallique démontable sans dépose du filtre FP
Débits : en fonction de la pression d’entrée (pour une perte de charge de 5 %)
18
Pression d’entrée
28 mbar
37 mbar
112 mbar
148 mbar
300 mbar
500 mbar
1 bar
1.5 bar
3 bar
Débit en propane
Débit en butane
4.8 kg/h
5 kg/h
10.5 kg/h
11 kg/h
17 kg/h
24 kg/h
39 kg/h
52 kg/h
94 kg/h
19 kg/h
27 kg/h
CMJ / 950 531 101
Cartouche de filtration métallique avec joint spécial pour filtres FP et FGN
Seuil de filtration : 90 microns
MANOMETRES
Emballage : en sachet avec boîte de protection
M 3 / 925 112 010
Graduation : 0 à 600 mbar
Diamètre du cadran : 50 mm
Prise de pression : radiale et verticale mâle M 10x1
Utilisation : sur détendeurs DR 56-06 et 57-06
M 4 / 925 120 010
Graduation : 0 à 1,5 bar plus zone neutre
Prise de pression : radiale et verticale mâle R 1/8’’ cônique
Utilisation : sur installations propane
M 5 / 925 113 010
Graduation : 0 à 4 bar
Prise de pression : radiale et verticale mâle R 1/8’’cônique
Utilisation : HP 46, PR 197 et 199
M 8 / 925 116 010
Classe : 1
Graduation : 0 à 4 bar
Prise de pression : radiale et verticale mâle R 1/8’’cônique
Utilisation : coffret d’épreuve des installations à 3 bar (PGP) «BRIFOTEST» ancien modèle
M 9 / 925 238 010
Classe : 1
Graduation : 0 à 60 mbar
Diamètre du cadran : 77 mm avec protection
Prise de pression : radiale et verticale mâle R 1/4’’ cônique
Utilisation : coffret de contrôle d’étanchéité jusqu’à 40 mbar (PGP/PGN) «BRIFOTEST» ancien modèle
COFFRETS DE CONTROLE ET D’EPREUVE DES INSTALLATIONS
BRIFOTEST / 980 142 900
Coffret de contrôle d’étanchéité jusqu’à 40 mbar (PGP/PGN), comprenant :
1 détendeur à réglage fixe à 40 mbar
1 poire de gonflage et son flexible de raccordement au coffret
1 flexible, avec embout adaptable, de raccordement à l’installation
1 manomêtre de 0 à 50 mbar
1 raccord mâle M 20/150 x mâle G 1/2"
1 raccord mâle G1/2”/ mâle 6/20
1 bombe aérosol 400 ml de détection des fuites de gaz
19
10
BRIFOTEST / 980 143 900
Coffret d’épreuve des installations à 3 bar (PGP), comprenant :
1 mano-détendeur PR 197 réglable de 0 à 3 bar
Orifice d’entrée : écrou bouteilles (ø 21,8 x 1,814 à gauche)
1 lyre LS 7O
Orifices d’entrée et de sortie : écrou M 20/150
1 raccord mâle M 20/150 x femelle G 1/2"
1 bombe aérosol 400 ml de détection des fuites de gaz
BADF / 925 227 900
Bombe aérosol 400 ml, de rechange pour détection des fuites de gaz
Autorisée d’emploi par GDF
10-3-3/ Raccords laiton
CLEF DE SERRAGE (pour écrous «bouteilles» et M 20/150)
925 254 017
Emballage : en vrac
RACCORDS DEUX PIECES + JOINTS
UE UJ UA
Ecrou : UE M 20/150
Joint : UJ (couleur marron)
UE UJ UA / 940 051 200
Ajutage : UA à braser Ø 8
UE UJ UA / 940 052 200
UE UJ UA / 940 053 200
UE UJ UA / 940 054 200
Ecrou : UE spécial pour ajutage ø 14
Ajutage : UA spécial à braser ø 14
UE UJ UA / 940 004 817
Ajutage : UA à braser ø 10
UE UJ UA / 940 006 817
Ajutage : UA à braser ø 12
UE UJ UA / 940 056 817
Ecrou : UE spécial pour ajutage ø 14
Ajutage : UA spécial à braser ø 14
20
RACCORD DEUX PIECES/TETINE + JOINT
UE UJ UO / 940 050 200
Ecrou : UE M 20/150
Joint : UJ (couleur marron)
Tétine : UO pour tuyau caoutchouc Ø 6/12 NF D 36-101
ECROU (Emballage : 1 pièce en sachet)
UE / 990 654 089
(M 20/150 pour ajutages : Ø 8, Ø 10 et Ø 12)
UE / 990 654 090
(M 20/150 pour ajutage spécial Ø 14)
AJUTAGE (Emballage : 1 pièce en sachet)
UA Ø 8 / 990 664 251
UA Ø 10 / 990 664 252
UA Ø 12 / 990 664 253
UA (SPECIAL) Ø 14 / 990 664 250
JOINTS (Emballage : 20 pièces en sachet)
BJ / 940 101 200
De couleur noire pour écrous «bouteilles» et G 1/2"
UJ / 940 104 200
De couleur marron pour écrou M 20/150
J 3/4" / 925 263 010
Qualité GDF
RACCORDS DOUBLE MALES (SANS JOINT)
BU 20 / 990 684 023
Mâle bouteilles (Ø 21,8x1,814 à gauche) / Mâle M 20/150
U 11 / 990 690 023
Mâle / Mâle M 20/150
U 11 / 940 124 817
Mâle / Mâle M 20/150
GU / 925 142 010
Mâle G 1/2" / Mâle M 20/150
GU / 925 142 897
Mâle G 1/2" / Mâle M 20/150
Emballage : 2 Pièces sous coque
21
10
GO 1 / 925 143 010
Mâle / Mâle G 1/2" / G 1/2"
GO 1 / 925 143 817
Mâle / Mâle G 1/2" / G 1/2"
990 750 023
Mâle / Mâle G 3/4" / G 3/4"
990 751 023
Mâle / Mâle G 3/4" / G 1"
990 782 023
Mâle JPG G 3/4" / Mâle JSC G 3/4"
990 781 023
Mâle JPC cal.20 / JPG G3/4'' ,
RACCORDS DOUBLE FEMELLES (AVEC JOINT)
UF 13 / 009 069 501
Ecrou tournant M 20/150 / Femelle M 20/150
UF 13 / 079 069 583
Ecrou tournant M 20/150 / Femelle M 20/150
GU 2 / 009 061 101
Ecrou tournant M 20/150 / Femelle G 1/2"
GU 2 / 079 061 183
Ecrou tournant M 20/150 / Femelle G 1/2"
UF 14 / 009 016 901
Ecrou tournant bouteilles (Ø 21,8x1,814 à gauche) / Femelle M 20/150
GO 2 / 009 061 401
Ecrou tournant G 1/2" / Femelle G 1/2"
GO 3 / 009 060 620
925 104 010
RACCORDS MALES/FEMELLES (AVEC JOINT)
BU 22 / 990 692 023
Mâle bouteilles (Ø 21,8 x 1,814 à gauche) / Femelle M 20/150
BU 23 / 990 696 023
Mâle M 20/150 / Femelle bouteilles (Ø 21,8x1,814 à gauche)
22
GU 3 / 990 609 023
Mâle M 20/150 / Femelle G 1/2"
GU 4 / 940 122 200
Mâle G 1/2" / Femelle M 20/150
GU 6 / 009 061 001
Mâle G 1/2" / Femelle écrou tournant M 20/150
GU 7 990 608 023
Mâle G 3/4” / Femelle G1/2”
925 690 010
Mâle G 3/4” / Femelle G1”
925 691 010
Mâle G 3/4” / Femelle écrou tournant G1”
009 060 320
Mâle conique R1/2” / Femelle écrou tournant G1/2”
925 585 010
Mâle conique R3/4” / Femelle écrou tournant G3/4”
009 061 320
Mâle G 1/2" / Femelle G 3/4”
RACCORDS MALES FILETES / FEMELLES A BRASER (SANS JOINT)
UM 12 / 990 659 053
Mâle M 20/150 / à braser Ø 12
UM 14 / 990 659 054
Mâle M 20/150 / à braser Ø 14
RACCORDS EN TE
T2 / 990 631 070
Té à 3 branches - Mâles M 20/150
T4 / 009 063 220
Té de dépannage pour citerne (en attente de dépotage)
Entrée 1: montage en sortie de filtre sur citerne, Femelle écrou tournant M 20/150
Entrée 2 : montage sur lyre bouteilles, Mâle M 20/150
Sortie : montage à l’entrée du détendeur HP 20/10, Mâle M 20/150
BOUCHONS
UP 19 / 990 629 080
Mâle M 20/150
UB / 990 658 008
Se monte dans l’écrou UE / Mâle 20/150
UR 15 / 990 693 088
Femelle M 20/150
23
Siège social :
Tel. : 02 32 49 77 11
Fax : 02 32 49 48 06
B.P. 10 - 12, rue du Moulin des Ponts
27610 Romilly-sur-Andelle
E-mail: [email protected]
http://www.briffault.com
Fiorentini Minireg S.p.A.
Via Faustinella 11
l - 25015 Desenzano del Garda (BS) - Italy
Tel. +39.030.9148511 - Fax +39.030.9148514

10 Equipements PROPANE/BUTANE

Transcription

Documents pareils

enduit r8215 - ATLAS PEINTURES

Molding / Emballage Industriel Molding / Emballage

Compresseur à piston PULSAR S 282/50 M - Prematic e-Shop

Décembre 2009 - verso - Communauté de Communes du Sud

Télécharger fichier pdf : Fiche technique du Bar des As

Industrial Centrifugal F...0-60 220VAC/90W 380m3/h

Pompes hydrauliques à moteur à essence PGM

AX Water Delivery 10 bar

programme provisoire - Association Nendaz Freeride

Cavavin 12742 Fiches techniques v3.indd
