Swimming
Swimming Pool
Pool Technology
technology

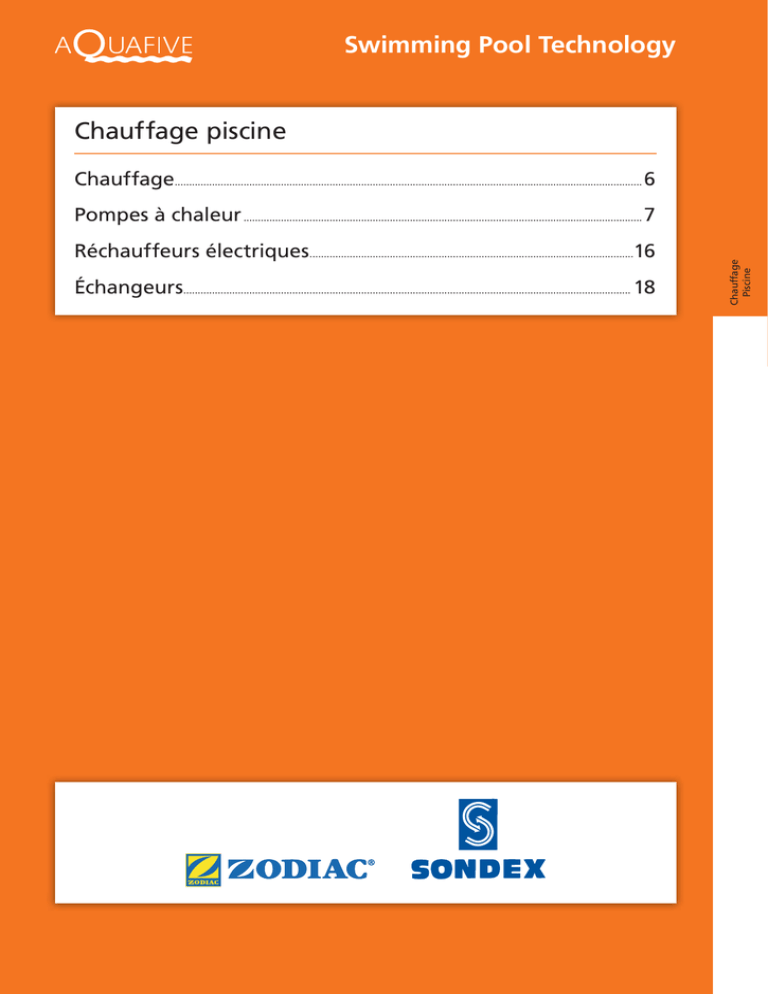

Chauffage piscine
Chauffage................................................................................................................................................................... 6
Réchauffeurs électriques.................................................................................................................16
Échangeurs............................................................................................................................................................ 18
Chauffage
Piscine
Pompes à chaleur ........................................................................................................................................... 7
Chauffage
Les solutions de chauffage de la piscine
Équiper une piscine en solution de chauffage, c’est s’affranchir des caprices de la météo et prolonger
sa durée d’utilisation. Pompes à chaleur, réchauffeurs, échangeurs… la large gamme de produits
Zodiac® permet à tous de profiter d’une eau à température idéale et constante en toutes circonstances.
Les paramètres pour choisir un système de chauffage
Pour définir un système adapté à un bassin, il faut
connaître son volume (en m3), la période d’utilisation souhaitée et estimer quelle température (en °C) doit atteindre
l’eau de la piscine.
Ces paramètres simples vous permettront de dimensionner
correctement le système de chauffage et vous garantiront
un confort maximum pour un coût réduit.
Le choix de l’équipement de chauffage dépend également
de la source d’énergie qui peut être utilisée
Solutions 100 % dédiées piscines
Solutions
couplées au chauffage maison
pompe
à chaleur
maison
électricité
ÉLECTRICITÉ
Solaire
Chaudière
maison
fioul
ou gaz
Géothermie
+
Désignation
6
Pompes à chaleur
Réchauffeurs
électriques
Échangeurs
Description
Pompe à chaleur air/eau
Monobloc spécial piscine
Condenseur titane
Réchauffeur électrique
spécial piscine
Résistance en titane
Échangeurs titane tubulaires
ou à plaques spécial piscine
Énergie utilisée
Air = 80 %
Électricité = 20 %
Électricité = 100 %
Gaz naturel, propane, fioul, électricité
et énergies « naturelles » (aérothermie,
géothermie, solaire...)
Avantages
• Performant
• Chauffage économique
• Chauffage confortable sur période
importante
• Écologique
• Gamme « toutes saisons » : chauffage de
l’eau par température extérieure négative
• Investissement faible
• Installation simple
• Compatible sur l’ensemble des systèmes
de chauffage (chaudière fioul/gaz,
pompes à chaleur aérothermique
et géothermique)
• Montée en température rapide
avec chaudière fioul/gaz
Coût
d’exploitation
• Très économique (COP = 5)
COP = Coefficient de Performance
• Élevé (suivant tarif)
• Très élevé : sur chaudière fioul
ou propane
• Moyen : sur chaudière gaz naturel
• Économique : sur pompes à chaleur
aérothermique et géothermique
Installation
À proximité du local technique
(ou dans le local technique pour les
modèles PowerFirst Premium, Z300 et
ZS500)
Dans le local technique
Dans le local technique, si possible
au plus près de la source primaire
Pompes à chaleur
Une gamme étendue pour répondre à tous les besoins
Zodiac® propose une large gamme de pompes à chaleur adaptées aux besoins spécifiques de chaque
piscine tout en répondant aux mêmes exigences de qualité. Ces appareils de chauffage sont compatibles avec tous les types de traitement de l’eau du bassin et adaptés à tous types de piscines : toutes
les formes, piscines intérieures ou de plein air.
Une solution écologique
Le saviez-vous ?
ÉCO
RESPECTUEUX
80% de l’énergie utilisée pour
chauffer la piscine provient
de l’air extérieur !
Chauffage
Piscine
À partir de l’énergie de l’air et grâce à son compresseur, la pompe à chaleur fournit 4 à 5 fois plus de
puissance qu’elle n’en consomme.
Tableau comparatif de la gamme
Z200
Z300
plein air ou
intérieure jusqu’à
110 m3
ZS500
plein air ou
80 m3
Z600 Silent
Power Force
Optipac
plein air ou
150 m3
plein air ou
110 m3
plein air ou
110 m3
Piscine*
plein air jusqu’à
70 m3
Avantages
Compacte et
Performance
performante Priorité optimisée
chauffage
Régulation
complète et précise
Heatselect : La
Design aluminium
réponse intelligente Made in Germany
à votre besoin de
Ultra silencieuse
chauffe Conception
verticale silencieuse
Puissante
et efficace
Ventilateurs inverter
économiques et
silencieux
Adaptée pour les
grands bassins
Conception
verticale
T° mini de fonctionnement
7 °C
- 8 °C (D)
- 12 °C
- 4 °C
- 12 °C
- 8 °C
Réversible pour
rafraîchissement du
bassin
-
• (D)
•
•
•
•
Priorité chauffage
•
•
•
•
•
•
Installation possible
en local technique**
-
•
•
-
-
-
Option Commande
déportée disponible
•
•
•
•
•
•
* Volumes donnés à titre indicatif, sous réserve des caractéristiques particulières de chaque bassin, selon étude thermique.
** Avec kit adapté.
(D) Modèle defrost (réversible)
Installation
À l’extérieur, à proximité du local technique
Raccordement hydraulique en PVC par by-pass
sur la filtration
Prévoir un dégagement de 50 cm entre l’arrière de la pompe
à chaleur et le mur. Il ne doit pas y avoir d’obstacle devant la
machine (muret, haie...)
Alimentation électrique avec protection
par disjoncteur différentiel 30 mA (non fourni)
7
Pompes à chaleur
Z200
GARANTIE
3ans
É PAC performante à prix abordable
É Design compact et élégant
É Priorité chauffage
É Commande déportée en option
SERVICES
+
TITANE
INSIDE
ÉCO
RESPECTUEUX
Housse d’hivernage
Accessoires inclus dans le pack
Modèle
Produit réservé au canal piscinier
Référence
Prix public HTVA €
Z200/2 - Mono - Volume maxi bassin 30m³
WH000010
1.391,00
WH000011
1.874,00
WH000012
2.374,00
WH000013
2.853,00
Taxe Recupel : + 0,41 €
Caractéristiques techniques
Z200 M2
Z200 M3
Z200 M4
Z200 M5
2,1
2,6
Performances conditions 1 : Air 15 °C / Eau 26 °C / Hygro 70 % (Nominal Zodiac )
®
Puissance consommée (kW)
1
1,6
Puissance restituée (kW)
4,6
6,3
8,4
10,2
COP
4,5
4,0
4,0
4,0
Performances conditions 2 : Air 28 °C / Eau 28 °C / Hygro 80 %
6,1
9
12
14,1
COP
5,6
4,7
4,8
4,7
Volume bassin recommandé (m3)*
0 à 30
20 à 45
30 à 60
40 à 70
Débit d'eau moyen (m3/h)
3
4
5
6
Raccordement hydraulique
1/2 unions PVC phi 40 ou 50 à coller
Alimentation électrique
230 V / 1 / 50 Hz
Intensité nominale absorbée (A)
4,45
7,09
9,36
11,2
Intensité absorbée maximale (A)
5,2
8,7
12,4
15,7
Câble d'alimentation**
3 x 2,5
3 x 2,5
3 x 2,5
3 x 2,5
Puissance acoustique (dBA)
64,6
65,8
68
71
Pression acoustique à 10 m (dBA)
37,4
38,7
41
44
Poids (kg)
45
47
48
50
* Valeurs moyennes estimées pour bassin privé avec couverture isotherme, du 15 mai au 15 septembre.
** Pour une longueur maximum de 20 mètres.
Équipements
8
Pompe à chaleur air/eau monobloc
Dégivrage automatique par ventilation forcée
Échangeur condenseur à eau en Titane
Thermostat antigel (arrêt à +7 °C)
Régulateur à affichage digital
Carrosserie polypropylène anti-corrosion
Contrôleur de débit d’eau
Fluide frigorigène R 410 A
Compresseur rotatif à palette
Raccords PVC 1/2 unions 40/50 fournis
Sécurité pressostat HP et BP
Commande déportée (en option)
Pompes à chaleur
Z300
GARANTIE
3ans
SERVICES
+
TITANE
INSIDE
EN
OPTION
ÉCO
RESPECTUEUX
Chauffage
Piscine
É Certifiée NF PAC : qualité et performances garanties
É Régulation précise et performante pour un COP
optimisé
É Priorité chauffage
É Livrée de série avec sa housse d’hivernage
KIT LOCAL
TECHNIQUE
Modèle
Référence
Z300/4 - Mono - Volume maxi bassin 50m³ *
WH000014
2.651,25
WH000015
3.412,50
Z300/5 - Tri - Volume maxi bassin 75m³ *
WH000016
3.412,50
WH000019
4.389,00
Z300 M4
Z300 M5
Z300 T5
Z300 M7
Performances conditions selon norme NF - 414 : Air 15 °C / Eau 26 °C / Hygro 70 %
1,7
2,2
2,2
2,9
7,6
10,4
10,5
13,7
COP
4,5
4,7
4,7
4,7
9
13
13,1
16,1
COP
5,6
5,5
5,6
5,6
Volume maxi bassin (m3)*
30 à 50
40 à 75
40 à 75
60 à 90
Débit d’eau moyen (m3/h)
4
5
5
6
Perte de charge (mCE)
1,4
1,5
1,5
1,5
1/2 unions PVC Ø50 à coller
400 V / 3 / 50Hz
230 V / 1 / 50Hz
Intensité absorbée nominale (A)
7,9
230 V / 1 / 50Hz
10,3
4,25
13
10
14,5
5,25
16,4
Section câble d’alimentation (mm2)**
3 x 2,5
3 x 2,5
5 x 2,5
3 x 2,5
Puissance acoustique (dBA)***
67
68
70
67
Pression acoustique à 10 m (dBA)***
39
40
42
39
Poids (kg)
52
63
63
68
** Pour une longueur maxi de 20 mètres.
*** Valeurs mesurées et certifiées par le CETIAT, laboratoire reconnu par CERTITA (organisme mandaté par AFNOR Certification).
9
Pompes à chaleur
Z300 Réversible
GARANTIE
3ans
É Certifiée NF PAC : qualité et performances garanties
É Régulation précise et performante pour un COP
optimisé jusqu’à -8°C
É Fonction priorité chauffage : maintien automatique
de la température
É PAC réversible : dégivrage actif jusqu’à -8°C ou
rafraîchissement du bassin
EN
OPTION
SERVICES
+
TITANE
INSIDE
ÉCO
RESPECTUEUX
RÉVERSIBLE
KIT LOCAL
TECHNIQUE
Modèle
Référence
Z300/5 - Mono dégivrage - Volume maxi bassin 75m³ *
WH000017
3.622,50
Z300/5 - Tri dégivrage - Volume maxi bassin 75m³ *
WH000018
3.622,50
Z300/8 - Mono dégivrage - Volume maxi bassin 110m³ *
WH000020
5.153,40
Z300/8 - Tri dégivrage - Volume maxi bassin 110m³ *
WH000021
5.153,40
Z300 MD 5
Z300 TD 5
Z300 MD 8
Z300 TD 8
3,6
3,6
2,2
2,2
10,4
10,5
15,5
15,3
COP
4,7
4,7
4,3
4,3
13
13,1
21
21
COP
5,9
5,8
5,6
5,5
Puissance à +7 °C (kW)
9,1
9,2
10,3
10,9
6,3
5,7
8,9
9,9
Débit d’eau moyen (m /h)
5
5
6,5
6,5
1,5
1,5
1,1
1,1
230 V / 1 / 50 Hz
400 V / 3N / 50 Hz
230 V / 1 / 50 Hz
400 V / 3N / 50 Hz
10
4,4
16
7,4
14,5
5,3
22
9,3
Section câble d’alimentation (mm )**
3 x 2,5
5 x 2,5
3x6
5 x 2,5
Puissance acoustique (dBA)***
68
70
65,1
65,1
Pression acoustique à 10 m (dBA)***
40
42
37,1
37,1
Poids (kg)
63
63
81
81
Performances conditions 3 : Froid
3
1/2 unions PVC Ø50 à coller
2
Dimensions (L x l x h)
950 x 465 x 840 mm
*** Valeurs mesurées et certifiées par le CETIAT, laboratoire reconnu par CERTITA (organisme mandaté par AFRNOR Certification).
Équipements
Dégivrage automatique
par ventilation forcée
Carrosserie polypropylène
anti-corrosion
Échangeur condenseur à eau
en Titane
8 à 11 kW - Scroll sur 15 kW
Dégivrage par inversion
de cycle (modèles Defrost
- toutes saisons)
Thermostat antigel (arrêt à +5 °C
ou -8°C pour modèles Defrost)
Raccords PVC 1/2 unions 50 fournis
Détendeur électronique
10
Commande déportée (option)
Pompes à chaleur
ZS500
NOUVEAUTÉ
GARANTIE
2015 3ans
É Heat Select 3 modes de chauffage au choix :
boost, smart et écosilence
É PAC très silencieuse et économique
É Fonctionnement toutes saisons jusqu’à -12°C,
fonction réversible pour rafraîchir le bassin
É Installation en tous lieux : conception verticale
compacte et kit local technique
Chauffage
Piscine
EN
OPTION
SERVICES
+
TITANE
INSIDE
ÉCO
RESPECTUEUX
ÉCONOMIE
D’ÉNERGIE
RÉVERSIBLE
KIT LOCAL
TECHNIQUE
Modèle
Référence
ZS500/4 - MD - 12 KW
WH000001
3.593,00
ZS500/5 - MD - 15,3 KW
WH000002
4.224,00
ZS500/8 - MD - 20 KW
WH000004
5.858,00
Caractéristiques techniquwes
ZS500 MD4
ZS500 MD5
ZS500 MD8
Performance selon certification NF PAC Air 15°C / Eau 26°C / Hygro 70%
Puissance Mini / Moyenne / Maxi (kW)
5,5 / 7 / 9,1
5,8 / 8,6 / 11,6
7,8 / 11,7 / 15
1,2
1,6
2,6
COP moyen
5,7
5,4
6
Performance condition Air 28°C / Eau 28°C / Hygro 80%
Puissance Mini / Moyenne / Maxi (kW)
7,4 / 9,3 / 12
7,8 / 11,4 / 15,3
10,5 / 15,6 / 20
1,2
1,6
2,6
COP moyen
7,6
7
6
Débit d'eau (m3/h)
4
5
PVC Ø40 ou 50 1/2 unions à coller
Alimentation Electrique
230V / 1 / 50Hz
230V / 1 / 50Hz
230V / 1 / 50Hz
Intensité nominale (A)
7,5
10
15
intensité max (A)
10
13,9
22
Section cable d'alimentation (mm²)**
3 x 2,5
3 x 2,5
3x6
Puissance Acoustique (dB(A))
58,2
62
63,8
Pression Acoustique à 10m
30,3
34
35,8
Volume Maxi bassin
Nous consulter
6
Équipements
Compresseur inverter Mitsubishi
Carrosserie polypropylène anti-corrosion
Echangeur condenseur à eau en Titane
Raccords PVC 1/2 unions 50 fournis
Dégivrage par inversion de cycle
Commande déportée (option)
Controleur de débit d’eau
Thermostat antigel (arrêt à -12 °C)
Régulation à écran large, rétroéclairée, en 5 langues
11
Pompes à chaleur
Z600 SILENT
GARANTIE
2ans
É Design robuste en aluminium
É PAC ultra silencieuse et économique
É Fonction Réversible pour rafraîchissement du
bassin
É Qualité allemande
SERVICES
+
TITANE
INSIDE
ÉCO
RESPECTUEUX
RÉVERSIBLE
Modèle
Référence
Z600/5 - Silent 10 - Mono dégivrage - Volume maxi bassin 75m³
WH000006
6.326,25
Z600/7 - Silent 15 - Mono dégivrage - Volume maxi bassin 90m³
WH000048
7.611,45
Z600/7 - Silent 15 - Tri dégivrage - Volume maxi bassin 90m³
WH000007
7.698,60
WH000008
11.374,65
WH000009
13.868,40
Caractéristiques techniques*
Silent 10
Silent 15 Mono
Silent 15 Tri
Silent 20
Silent 30
5,01
Performances conditions Air 16°C / Eau 25°C / Hygro 80 %
1,8
2,51
2,37
3,7
10,2
13,8
13,8
20,6
27,9
COP
5,6
5,5
5,8
5,5
5,6
Performances conditions Air 24°C / Eau 27°C
1,83
2,38
2,35
3,93
5,18
Puissance restitutée (kW)
12,4
16,2
16,2
25,7
34,7
COP
6,7
6,8
6,8
6,5
6,6
Volume maxi bassin (m3)**
40-60
60-80
60-80
80-120
120-160
Débit d'eau (m /h)
6-10
6-12
6-12
10-20
10-24
1,02
1,02
1,02
1,53
1,53
3
Union 3 pièces PVC Ø50 à coller
230 V / 1 / 50Hz
Union 3 pièces PVC Ø63 à coller
400 V / 3 / 50Hz (tri)
9,2
12,7
5,2
8,3
10,8
Section câble d'alimentation (mm²)***
3 x 2,5
3x4
5 x 2,5
5 x 2,5
5x4
Protection électrique
1P+N 16A
1P+N 16A
3P+N 16A
1P+N 16A
1P+N 16A
Puissance accoustique à 3 m (dBA)
40
40
40
41
41
Puissance accoustique à 10 m (dBA)
30
30
30
32
32
Poids (kg)
95
106
106
180
212
Dimensions en mm (L x l x h)
1300 x 490 x 780
1450 x 490 x 970
1450 x 490 x 970
1300 x 490 x 1560
1450 x 490 x 1940
* Valeurs fournies par SET.
** Valeurs moyennes estimées pour bassin privé avec couverture isotherme, du 15 mai au 15 septembre.
*** Pour une longueur maxi de 20 mètres.
Équipements
12
Echangeur condenseur à eau en Titane
Raccords PVC 1/2 unions 50 ou 63 fournis
Dégivrage par gaz chaud
Commande déportée
Détendeur thermostatique
Fluide frigorigène respectueux de l'environnement (R 410
A)
Carrosserie aluminium anti-corrosion
Isolation acoustique renforcée
Pompes à chaleur
Power Force
GARANTIE
2ans
SERVICES
+
TITANE
INSIDE
ÉCO
RESPECTUEUX
Chauffage
Piscine
É Ventilateur Inverter : économique et silencieux
É Performances certifiées et optimisées même à basse
température grâce au détendeur électronique
É Fonctionnement toutes saisons jusqu’à -12°C
É Fonctions mode silence automatique et priorité
chauffage
RÉVERSIBLE
Modèle
Référence
Zodiac POWER FORCE 25 - Tri Dégivrage
W20PFORCE25TD
8.536,02
Zodiac POWER FORCE 35 - Tri Dégivrage
W20PFORCE35TD
11.369,02
Power Force 25 tri
Power Force 35 tri
5,6
7,6
28,7
37
COP
5,1
4,9
6,1
33
8,6
45,5
COP
5,4
5,3
Performances conditions 3 : Froid
24
27,5
18
23
Volume bassin recommandé (m3)
Débit d’eau moyen (m /h)
3
nous consulter
10
10
union 3 pièces PVC Ø63 à coller
400 V / 3N / 50 Hz
Section câble d'alimentation (mm2)**
2,5
4
10,6
12,9
14,2
18,1
1,3
1,3
Puissance acoustique (dBA)*
70,3
70,6
Pression acoustique à 10 m (dBA)*
42,3
42,3
Poids (kg)
205
205
Dimensions (L x l x h)
1440 x 512,5 x 1535 mm
* Valeurs mesurées et certifiées par le CETIAT, laboratoire reconnu par CERTITA (organisme mandaté par AFNOR Certification).
**Pour une longueur maximum de 20 mètres.
Équipements
Compresseur Scroll
Moto-ventilateur Inverter
Dégivrage automatique par inversion de cycle
Module de commande déportée (option)
Carrosserie traitée anti-corrosion
13
Pompes à chaleur
Optipac
GARANTIE
2ans
É Compresseur rotatif SCROLL et fluide
frigorigène R 407 C
É Toutes saisons : dégivrage «intensif», par inversion
de cycle (fonctionnement jusqu’à -8°C)
É Fonction Priorité Chauffage
É Commande déportée (nous consulter)
SERVICES
+
TITANE
INSIDE
ÉCO
RESPECTUEUX
RÉVERSIBLE
Modèle
Zodiac OPTIPAC 30 - Tri Dégivrage
Référence
W20TI30D
30.940,90
Optipac 30 D tri
Performances conditions 1 : Air 15 °C / Eau 24 °C / Hygro 70 % (Nominal Zodiac )
®
28
Puissance restituée à 15 °C (kW)
90
COP
3,2
30,6
108
COP
3,5
Performances conditions 3 : Autres puissances (conditions « froid »)
72
Puissance restituée à -3 °C (kW)
49
Volume bassin recommandé (m3)
Nous consulter
Débit d’eau moyen (m3/h)
24
Union 3 pièces PVC Ø90
400 V / 3N / 50 Hz
Section de câble d'alim. (mm2)**
4 x 16
52,2
1,3
Puissance acoustique (dBA)
85
Pression acoustique à 10 m. (dBA)
57
Poids (Kg)
720
* Procéder au préalable à une étude thermique complète.
** Pour une longueur maximum de 20 mètres.
Équipements
14
Pompe à chaleur air/eau monobloc extérieure
Compresseur rotatif SCROLL
Module de commande déportée (en option)
Dégivrage automatique inversion de cycle
Pompes à chaleur
Accessoires
Z200
Housse d'hivernage pour POWER & Z200
Kit PAC Net
Référence
W20HOUSSEZPW
73,50
Module de commande déportée pour Z200
WH000200
99,00
Kit PAC Net
WMA03491
106,60
Référence
Z300
Housse d'hivernage pour POWER FIRST & Z300
Module de commande déportée pour Z300
Kit local technique Z300
W20HOUSSEPFIRST
80,90
WTC04004
359,00
W20KITPFPREMLT
1.390,00
Bac de condensat Z300
WTO03401
240,00
Kit PAC Net
WMA03491
106,60
ZS500
Référence
Housse d'hivernage pour ZS500
R05954
99,00
WH000201
49,00
Kit local technique ZS500
WH000202
1.109,00
Kit PAC Net
WMA03491
106,60
Z600 Silent
Module de commande déportée pour ZS500
Référence
Module de commande déportée pour Pforce
WH000221
219,00
Kit PAC Net
WMA03491
106,60
Power Force
Référence
Module de commande déportée pour Pforce
WTC04004
359,00
Bac de condensat PForce
WTO03402
250,00
Kit PAC Net
WMA03491
106,60
Optipac
Référence
Module de commande déportée pour Optipac
WCE03827
134,40
Kit PAC Net
WMA03491
106,60
Chauffage
Piscine
15
Réchauffeurs électriques
RE/L
GARANTIE
2ans
É Particulièrement adapté aux piscines hors-sol,
spas, bassins médicaux
É Thermostat mécanique
INSTALLATION
FACILE
TITANE
INSIDE
SERVICES
+
Modèle
Référence
RE/LE 3 kW - Mono ou tri
W40LE03
776,42
RE/LE 6 kW - Mono ou tri
W40LE06
821,42
RE/LE 9kW - Mono ou tri
W40LE09
865,42
RE/LE 12kW - Tri
W40LE12
930,42
RE/LE 3
RE/LE 6
RE/LE 9
RE/LE 12
Volume maximum m *
20
40
60
80
Puissance thermoplongeurs (kW)**
3
6
9
12
Intensité absorbée Tri 400 V (A)***
5
9
13
18
Section câble d’alimentation tri 400 V
(mm2)****
5 x 2,5
5 x 2,5
5x4
5x4
Intensité absorbée Mono 230 V (A)***
14
27
40
-
Section câble d’alimentation Mono 230
V (mm2)****
3x4
3x6
3 x 10
-
3
Débit Mini (m3/h)
5
Débit Maxi (m /h)
22
3
Poids (kg)
PVC Ø 50 ou Ø 63
4
4
5
5
** Tolérance fabrication + ou - 5 %.
*** Tolérance tension efficace + 6 - 10 % Fourniture réseau EDF.
**** Pour une longueur maxi de 20 mètres.
Équipements
Boîtier électrique avec :
Contrôleur de débit
Thermostat mécanique rotatif 16-40 °C
Étanchéité des épingles par bride EPDM
Raccordements électriques surmoulés HYPALON
Limiteur haute température à sécurité positive
Contacteur de puissance
Livré avec support de montage mural
16
Dimensions (en mm)
3 et 6 kW
9 et 12 kW
Réchauffeurs électriques
Red Line
GARANTIE
2ans
É Le meilleur rapport qualité/prix
É Thermostat digital
É Robustesse maximale (brides EPDM,
raccordement Hypalon)
TITANE
INSIDE
SERVICES
+
Modèle
Référence
RED LINE 3kW - Mono ou Tri
W40RDE3
853,42
W40RDE6
905,42
W40RDE9
949,42
RED LINE 12kW - Tri
W40RDE12
995,42
Chauffage
Piscine
INSTALLATION
FACILE
Red Line 3
Red Line 6
Red Line 9
Red Line 12
Volume maximum m3*
20
40
60
80
Puissance thermoplongeurs (kW)**
3
6
9
12
Intensité absorbée Tri 400 V (A)***
5
9
13
18
Section câble d’alimentation tri 400 V
(mm2)****
5 x 2,5
5 x 2,5
5x4
5x4
Intensité absorbée Mono 230 V (A)***
14
27
40
-
Section câble d’alimentation Mono
230 V (mm2)****
3x4
3x6
3 x 10
-
Débit Mini (m3/h)
5
Débit Maxi (m3/h)
30
1/2 Unions PVC Ø 63 + réduction Ø 50
Poids (kg)
4
** Tolérance fabrication + ou - 5 %.
*** Tolérance tension efficace + 6 - 10 % Fourniture réseau EDF.
**** Pour une longueur maxi de 20 mètres.
Équipements
Dimensions (en mm)
Boîtier électrique avec :
Thermostat de précision (±-0,5 °C)
à affichage digital et temporisation
Limiteur haute température à sécurité positive
Étanchéité des épingles par bride EPDM
Raccordements électriques surmoulés HYPALON
Contrôleur de débit
Contacteurs de puissance
Interrupteurs M/A + voyants
Appareil complet, précâblé ne nécessitant
pas de coffret de commande
Couplage mono 230 V / Tri 400 V simplifié (Tri 230 sur demande)
Red Line 12 toujours Triphasé 400 V
Alimentation électrique avec protection par un disjoncteur
différentiel 30 mA en tête de ligne (non fourni)
17
Échangeurs
Heat Line Echangeur de chaleur multitubulaire Nu & équipé (Plus)
GARANTIE
2ans
É Compatible avec tous types de chauffages domestiques
(pompe à chaleur, chaudière, géothermie, solaire)
É Robustesse maximale (plaques titane, enveloppe
Noryl-Polyamide)
É Plusieurs configurations disponibles, pour s’adapter
à tous types d’installations
INSTALLATION
FACILE
TITANE
INSIDE
Heat Line nu
SERVICES
+
Heat Line équipé (Plus)
Heat Line nu
Référence
HEAT LINE 20 - nu - Titane
W49NT20
552,84
W49NT40
648,84
W49NT70
797,84
Référence
HEAT LINE PLUS 20 - Titane
W49KT20
1.161,84
W49KT40
1.250,84
W49KT70
1.393,84
Heat Line Plus
Heat Line 20
Heat Line 40
Heat Line 70
Volume maximum (m )*
50
120
200
Puissance avec primaire à 90 °C (kW)
20
40
70
8,5
17
30
4
8
14
Pression maxi (circuit piscine)
2b
2b
2b
Température maxi admissible
90 °C
90 °C
90 °C
Poids (kg) (modèle nu)
3
3
4
Poids (kg) (modèle sans circulateur)
4
4
5
Poids (kg) (modèle plus)
6,5
7
12
PRIMAIRE chauffage (modèle nu)
Ø 26/34 F / Ø 26/34 M
(modèle nu)
Ø 26/34 F - Ø 26/34 M
(modèle nu)
Ø 26/34 F / Ø 26/34 M
(modèle nu)
SECONDAIRE piscine
PVC Ø 63 ou 50
PVC Ø 63 ou 50
PVC Ø 63 ou 50
PRIMAIRE chauffage
0,9
1,7
3
SECONDAIRE piscine
10
15
20
PRIMAIRE chauffage
0,15
0,2
0,3
SECONDAIRE piscine
0,5
0,8
1
3
Raccordements
Débits (m /h)
3
Pertes de charge (mCE)
* Modèles nu et sans circulateur : bassin de plein-air privé, climat tempéré, avec couverture isotherme, du 15 mai au 15 septembre.
* Modèle équipé : bassin de plein-air privé, climat tempéré, avec couverture isotherme et primaire à 90 °C, du 15 mai au 15 septembre.
18
Échangeurs
FILTRE
Installation
Dans le local technique, à proximité de la chaudière et à la sortie
de la filtration sans by-pass
Position horizontale en ligne sur la tuyauterie. Alimentation
primaire depuis le haut
POMPE
HEAT LINE +
TRAITEMENT
D’EAU
vers
radiateurs
Alimentation électrique en mono 230 V
avec protection par un disjoncteur différentiel
30 mA en tête de ligne (non fourni)
Possibilité d’inverser le sens de circulation du circuit primaire et
secondaire en retournant l’échangeur
Cas particuliers : échangeur alimenté depuis
des panneaux solaires. Il faut dimensionner l’échangeur en
fonction des besoins en chauffage de la piscine,
des caractéristiques des échangeurs avec primaire
à 45 °C ou 60 °C (voir tableau caractéristiques)
et de la puissance restituée par les panneaux solaires
Dans tous les cas, il faut alimenter l’échangeur
depuis un ballon solaire situé entre les panneaux
et l’échangeur. Les échangeurs Heat Line
ne sont pas compatibles avec un montage direct
depuis les panneaux solaires
Attention : température source primaire maxi =
90 °C. Pression maxi = 2 bars
Échangeur monté avec chaudière murale existante ou avec
chaudière dont la régulation
est incorporée à l’intérieur de la chaudière
ASPIRATION
Chauffage
Piscine
REFOULEMENT
CAPTEUR
eau chaude Sanitaire
FILTRE
POMPE
TRAITEMENT
D'EAU
BALLON
SOLAIRE
500 à 1000
litres
vers
radiateurs
EAU
FROIDE
GROUPE
DE
TRANSFERT
ASPIRATION
Équipements
Enveloppe en Noryl/Polyamide injecté
Tubes en TITANE
REFOULEMENT
Dimensions (en mm)
Heat Line nu
198 Heat line 20 et 40
328 Heat line 70
Circulateur (sur modèles plus)
Clapet anti retour
Interrupteur de débit
(sur modèles sans circulateur et plus)
Coffret électrique précâblé avec prise de courant
230 V (sur modèles sans circulateur et plus)
uniquement sur 70
665 Heat line 70
Thermostat de régulation digital
(sur modèles sans circulateur et plus)
Heat Line Plus
328 Heat line 70
uniquement sur 70
665 Heat line 70
19
Échangeurs
Uranus Echangeur de chaleur à plaques Nu & Prémonté
GARANTIE
2ans
Uranus à plaques
prémonté titane
É Compatible avec tous types de chauffages domestiques (pompe à chaleur, chaudière, géothermie,
solaire)
É Robustesse maximale (plaques titane)
É 2 versions disponibles,
pour s’adapter à tous types d’installations
INSTALLATION
FACILE
TITANE
INSIDE
Uranus
us
à plaques
es
nu titane
e
SERVICES
+
URANUS à plaques nu
Référence
URANUS à plaques 35 - nu - titane
W49UN35TI
1.271,84
W49UN70TI
1.700,84
W49UN120TI
2.320,84
W49UN240TI
3.092,84
Référence
W49UP35TI
2.119,84
URANUS à plaques prémonté
URANUS à plaques 35 - prémonté - titane
W49UP70TI
2.728,84
W49UP120TI
3.926,84
W49UP240TI
4.696,84
UN 35 / UP 35
UN 70 / UP 70
35
70
120
240
20
40
65
130
13
25
31
57
90 °C
90 °C
Pression maxi
Température maxi admissible
UN 240 / UP 240
Service : 2b
Poids (kg)
UN 120 / UP 120
90 °C
90 °C
230 V / 1 / 50 Hz
37
38
65
70
PRIMAIRE chauffage
Ø 26/34
Ø 26/34
Ø 32/42
Ø 32/42
SECONDAIRE piscine
PVC Ø 50
PVC Ø 50
PVC Ø 50
PVC Ø 50
PRIMAIRE chauffage
1,5
3,1
3,53
7,06
SECONDAIRE piscine
1,5
3
4,16
8,32
PRIMAIRE chauffage
1,2
1,4
2,1
2,5
SECONDAIRE piscine
1,4
1,7
3,1
3,8
Raccordements
Débits (m3/h)
Pertes de charge (mCE)
20
Échangeurs
Installation
TRAITEMENT D’EAU
URANUS
POMPE
FILTRE
vers
radiateurs
Dans le local technique à proximité de la chaudière,
à la sortie de la filtration (prévoir un by-pass)
Alimentation électrique en mono 230 V
avec protection par un disjoncteur différentiel
30 mA en tête de ligne (non fourni)
BY-PASS
ASPIRATION
REFOULEMENT
BALLON
TAMPON
Équipements
Chauffage
Piscine
Cas particuliers : échangeur alimenté depuis
une géothermie ou une pompe à chaleur. Il faut
dimensionner l’échangeur en fonction des besoins
en chauffage de la piscine, des caractéristiques des
échangeurs avec primaire à 45 °C ou 60 °C (voir tableau
caractéristiques) et de la puissance de la géothermie.
Pour un bon fonctionnement de la géothermie,
nous conseillons la mise en place d’un ballon tampon
suivant le schéma ci-contre.
GÉOTHERMIE
vers autres circuits
TRAITEMENT
D’EAU
Appareil entièrement monté et câblé
URANUS
POMPE
FILTRE
Échangeur à plaques à hautes performances
en TITANE
PRIMAIRE avec accélérateur réglable 2
vannes 1/4 tour - 1 clapet - en attente
filetage mâle Ø 26/34 avec douilles à souder
Ø 20/22
Uranus plus :
BY-PASS
SECONDAIRE - PVC Ø 50
Thermostat à affichage digital
Interrupteur de débit
REFOULEMENT
vers capteurs
horizontaux ou verticaux
ASPIRATION
Câblage mono 230 V par prise
de courant
Bouchon de purge ou de vidange
Dimensions (en mm)
Lht
UN
35-70
UN
120-240
200
257
L2
140
200
L3
50
60
H1
380
760
830
B
285
342
365
450
115
125
500
E
415
485
F
250
250
G
200
450
339
429
H2
41
72
Hht
298
A
C
H1
H3
UP
120-240
D
H2
L2
Hht
UP
35-70
Lht
H3
357
L3
H
114
139
I
50
62
H
A
E
I
D
B
C
F
G
21
Échangeurs
Echangeurs de chaleur à plaques SONDEX
GARANTIE
2ans
Échangeur à plaques double
paroi en inox ou en titane
É Agrée Belgaqua (n°10/170/14A)
Modèle nu
Modèle Prémonté
Modèle prémonté
Référence
S4AQPOOL-4.20DW
2.482,20
Aquapool Ech.double paroi - équipé - 4.40 - Inox
S4AQPOOL-4.40DW
2.858,40
Aquapool Ech.double paroi - équipé - 4.20 - titane
S4AQPOOL-4.20DWT
3.024,00
Aquapool Ech.double paroi - équipé - 4.40 - titane
S4AQPOOL-4.40DWT
3.767,40
Aquapool Ech.double paroi - équipé - 4.20 - Inox
Modèle Nu - Chassis Aquapool
Référence
Echangeur double paroi - nu - 4.20 - Inox - Ch. Aq.
S4A-IS16-20-TL-DW
1.328,40
Echangeur double paroi - nu - 4.40 - Inox - Ch. Aq.
S4A-IS16-40-TL-DW
1.839,60
Echangeur double paroi - nu - 4.20 - Titane - Ch. Aq.
S4A-IS16-20-TL-DW-TI
1.744,20
Echangeur double paroi - nu - 4.40 - Titane - Ch. Aq.
S4A-IS16-40-TL-DW-TI
2.649,60
Option
Référence
Caisson isolation isoxal démontable
ISOLSONDEX
270,00
Pièces détachées
Référence
Sous-ensemble PVC entrée
SONDPVCE
180,00
Sous-ensemble PVC sortie
SONDPVCS
180,00
Sous-ensemble acier entrée
SONDACE
270,00
Sous-ensemble acier sortie
SONDACS
270,00
Plaque sécurisée S4A 2x0,4mm INOX
SONDPLINOX
28,80
Plaque sécurisée S4A 2x0,4mm TITANE
SONDPLTIT
71,10
Joint de plaque S4A NBR HT
SONDJOINT
11,70
Caractéristiques techniques AquaPool 4.20
T_primaire (T°C)
P (kW)
T sortie secondaire Q_échangeur (m3/h)
échangeur (T°C)
Q_ bypass (m3/h)
Q_total (m3/h)
45
40
34,5
4,6
0,00
4,6
55
63
65
87
38,8
4,6
2,65
7,3
43,2
4,6
5,35
10,0
70
98
45,4
4,6
6,72
11,4
Caractéristiques techniques AquaPool 4.40
22
45
81
34,9
8,9
0,0
8,9
55
127
39,3
8,9
5,1
14,0
65
173
43,9
8,9
10,2
19,1
70
197
46,2
8,9
12,9
21,7

Télécharger le chapitre

Transcription

Documents pareils

Stop info chauffage solaire

Imprimer

sorties d`échappement en titane

Cadran Blanc, Bracelet NATO Bleu

Prix de thèse Titane

Chauffage piscine

LAND ROVER Defender 130

Ne déplacez pas de bois de chauffage
