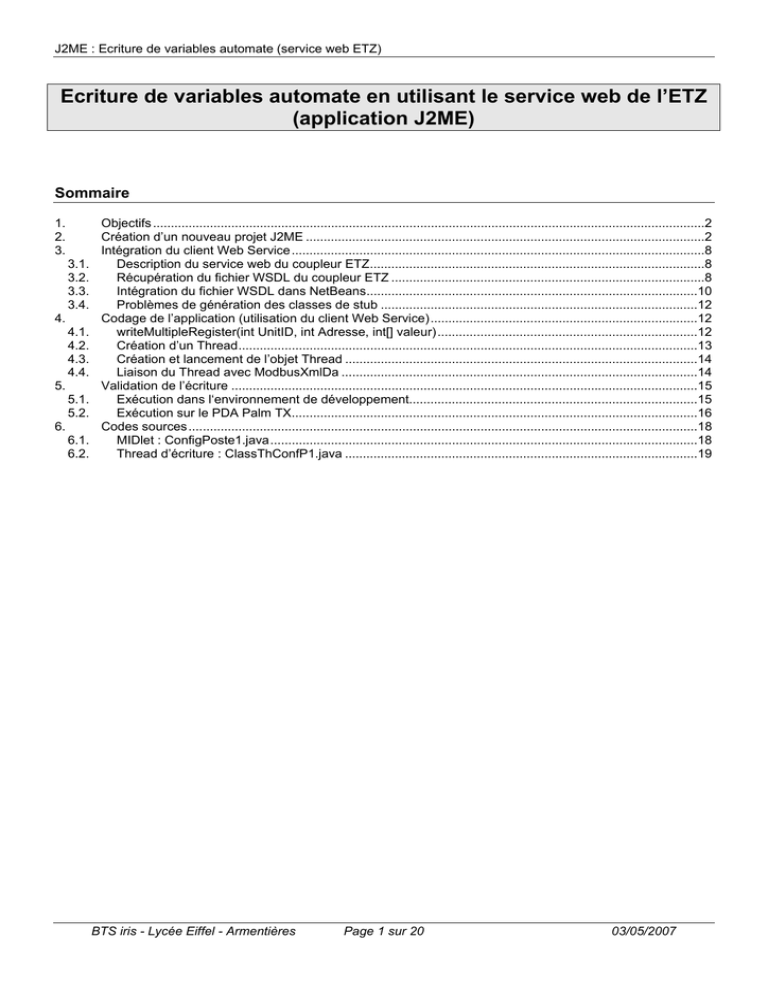

J2ME : Ecriture de variables automate (service web ETZ)
Ecriture de variables automate en utilisant le service web de l’ETZ
(application J2ME)
Sommaire
1.
2.
3.
3.1.
3.2.
3.3.
3.4.
4.
4.1.
4.2.
4.3.
4.4.
5.
5.1.
5.2.
6.
6.1.
6.2.
Objectifs ...........................................................................................................................................................2
Création d’un nouveau projet J2ME ................................................................................................................2
Intégration du client Web Service....................................................................................................................8
Description du service web du coupleur ETZ..............................................................................................8
Récupération du fichier WSDL du coupleur ETZ ........................................................................................8
Intégration du fichier WSDL dans NetBeans.............................................................................................10
Problèmes de génération des classes de stub .........................................................................................12
Codage de l’application (utilisation du client Web Service)...........................................................................12
writeMultipleRegister(int UnitID, int Adresse, int[] valeur).........................................................................12
Création d’un Thread.................................................................................................................................13
Création et lancement de l’objet Thread ...................................................................................................14
Liaison du Thread avec ModbusXmlDa ....................................................................................................14
Validation de l’écriture ...................................................................................................................................15
Exécution dans l‘environnement de développement.................................................................................15
Exécution sur le PDA Palm TX..................................................................................................................16
Codes sources...............................................................................................................................................18
MIDlet : ConfigPoste1.java........................................................................................................................18
Thread d’écriture : ClassThConfP1.java ...................................................................................................19
BTS iris - Lycée Eiffel - Armentières
Page 1 sur 20
03/05/2007
1. Objectifs
L’objectif de ce chapitre consiste uniquement à utiliser le plus simplement possible les méthodes du service web
du coupleur ETZ (writeMultipleRegisters) pour modifier à partir d’une application Java ME la configuration du poste
1 du Tapiris : spécifier les numéros de codes barre évacués au poste 1.
2. Création d’un nouveau projet J2ME
File > New Project > Mobile > Mobile Application
Page 2 sur 20
03/05/2007
Page 3 sur 20
03/05/2007
Clic droit sur le projet > New Package > « com.iris.wspda »
Clic droit sur le package > New > Visual MIDlet
Attention : respecter scrupuleusement la démarche proposée
Dans le Flow Design :
1. Ajout d’une Form : Instance Name = formConfPoste1 et Title = « Config. Poste 1 »
2. Etablir la liaison « Start point »
Dans le Screen Design :
1. Ajout d’un Exit Command : Instance Name = exitCmdConf1 et Label = « Quitter »
2. Ajout de 3 Textfield : Instance Name = textFieldCodeX, Label = « Code num. X »
et Contraints = NUMERIC
3. Ajout d’un OK Command : Instance Name = okCmdConf1 et Label = « Valider »
4. Désactivez le mode « Lazy Initialised » de la Form, des Command et des TextField.
Page 4 sur 20
03/05/2007
Dans le Flow Design :
1. Etablir la liaison entre « Quitter » et « Exit Point »
Dans le code source de ConfigPoste1.java :
1. Créez un attribut qui contiendra les codes barres à évacuer au poste 1
static int vectValeurPoste1 [];
2. A la fin de la fonction initialize(), initialisez le vecteur vectValeurPoste1[]
vectValeurPoste1 = new int [3];
3. Dans commandAction() recopiez la valeur des TextFields dans vectValeurPoste1[]
…
} else if (command == okCmdConf1) {
vectValeurPoste1[0] = Integer.parseInt(textFieldCode1.getString());
}
…
Copie en éxécution :
Page 5 sur 20
03/05/2007
Code source généré :
/*
* ConfigPoste1.java
*
* Created on 28 novembre 2006, 13:22
*/
package com.iris.wspda;
import javax.microedition.midlet.*;
import javax.microedition.lcdui.*;
/**
*
* @author gwenael
*/
public class ConfigPoste1 extends MIDlet implements CommandListener {
/** Creates a new instance of ConfigPoste1 */
public ConfigPoste1() {
initialize();
}
private Form formConfPoste1;
private Command exitCmdConf1;
private TextField textFieldCode1;
private Command okCmdConf1;
/** Called by the system to indicate that a command has been invoked on a particular displayable.
* @param command the Command that ws invoked
* @param displayable the Displayable on which the command was invoked
*/
public void commandAction(Command command, Displayable displayable) {
// Insert global pre-action code here
if (displayable == formConfPoste1) {
if (command == exitCmdConf1) {
// Insert pre-action code here
exitMIDlet();
// Insert post-action code here
// Do nothing
}
}
// Insert global post-action code here
}
Page 6 sur 20
03/05/2007
/** This method initializes UI of the application.
*/
private void initialize() {
// Insert pre-init code here
textFieldCode3 = new TextField("Code num. 3", null, 120, TextField.NUMERIC);
okCmdConf1 = new Command("Valider", Command.OK, 1);
exitCmdConf1 = new Command("Quitter", Command.EXIT, 1);
formConfPoste1 = new Form("Config. Poste 1", new Item[] {
textFieldCode1,
textFieldCode2,
textFieldCode3
});
formConfPoste1.addCommand(exitCmdConf1);
formConfPoste1.addCommand(okCmdConf1);
formConfPoste1.setCommandListener(this);
getDisplay().setCurrent(formConfPoste1);
// Insert post-init code here
}
/**
* This method should return an instance of the display.
*/
public Display getDisplay() {
return Display.getDisplay(this);
}
/**
* This method should exit the midlet.
*/
public void exitMIDlet() {
getDisplay().setCurrent(null);
destroyApp(true);
notifyDestroyed();
}
public void startApp() {
}
public void pauseApp() {
}
public void destroyApp(boolean unconditional) {
}
}
Page 7 sur 20
03/05/2007
3. Intégration du client Web Service
3.1. Description du service web du coupleur ETZ
Voici les méthodes disponibles sur le service web (implémentation d’un accès aux données en Modbus) :
ReadDeviceIdentification
Transparent Ready Modbus BASIC class. Operation to read device identification.
inputs: int UnitID.
outputs: DeviceIdentification ReadDeviceIdentificationResult.
ReadMultipleRegisters
Transparent Ready Modbus BASIC class. Operation to read multiple registers.
inputs: int UnitID, int Address, int Quantity.
outputs: int[] ReadMultipleRegistersResult.
WriteMultipleRegisters
Transparent Ready Modbus BASIC class. Operation to write multiple registers.
inputs: int UnitID, int Address, int[] Value.
outputs:
ReadCoils
Transparent Ready Modbus REGULAR class. Operation to read multiple coils.
outputs: int[] ReadCoilsResult.
WriteMultipleCoils
Transparent Ready Modbus REGULAR class. Operation to write multiple coils.
outputs:
ReadInt32
Extension of Transparent Ready Modbus REGULAR class. Operation to read integer (32 bits).
outputs: int[] ReadInt32Result.
WriteInt32
Extension of Transparent Ready Modbus REGULAR class. Operation to write integer (32 bits).
outputs:
Remarques :
Les méthodes XXXRegisters() travaillent sur des mots mémoire (%MW) et les méthodes XXXCoils() travaillent
sur des bits mémoire (%M).
Le coupleur ETZ 510 est capable de traiter au maximum une requête SOAP toutes les 200 ms (appel d’une
méthode du Web Service).
3.2. Récupération du fichier WSDL du coupleur ETZ
A l’aide d’un navigateur web, connectez-vous sur l’adresse du coupleur ETZ : http://192.168.33.8
Cliquez sur Documentation puis Web Services.
Choisissez le service web « ModbusXmlDa » (utilisation directe des adresses mémoires de l’automate, les
accès sont plus rapides que par les symboles)
Page 8 sur 20
03/05/2007
Copier le raccourci vers WSDL 1.1
http://192.168.33.8/ws/ModbusXmlDa?wsdl
Page 9 sur 20
03/05/2007
3.3. Intégration du fichier WSDL dans NetBeans
Clic droit sur le projet > New > File Folder > MIDP > J2ME Web Service Client
Remplir le champ WSDL URL avec l’adresse du fichier WSDL récupéré précédemment
Cliquez sur « Retrieve WSDL »
Décochez « Create Sample MIDlet »
Cliquez sur Finish
Page 10 sur 20
03/05/2007
Page 11 sur 20
03/05/2007
NetBeans génère un paquetage portant le nom du service web (modbusxmlda).
Ce paquetage contient différentes classes :
¾ La classe ModbusXmlDaSoap_Stub est la classe principale qui permet d’établir la liaison avec le
coupleur ETZ et qui permet d’appeler les différentes méthodes exportées (WriteMultipleRegisters,
ReadMultipleRegisters, …)
¾ Les classes associées aux méthodes exportées
¾ Les classes de conversion de types (ArrayOfInt)
3.4. Problèmes de génération des classes de stub
Sur un poste utilisant NetBeans Mobility 5.5 avec le JDK 6.0, l’assistant d’’intégration du fichier WSDL ne
fonctionne pas toujours bien : il ne crée pas les classes de stub (permettant d’utiliser le service web).
Ce problème se produit quand à la fin de l’assistant « J2ME Web Service Client », seul 2 fichiers sont créés
(les fichiers .wsdl et .wsclient).
Les classes de stub peuvent être générées en utilisant Sun Java Wireless Toolkit 2.5 :
¾ Démarrer > Programmes > Sun Java Wireless Toolkit 2.5 … > Utilities
¾ Lancez « Stub Generator »
Adresse du fichier WSDL
Sélectionnez le dossier « src » du projet
NetBeans
Nom du paquetage généré
précédemment par l’assistant « J2ME
Web Service Client »
4. Codage de l’application (utilisation du client Web Service)
En MIDP, l’utilisation de fonctions réseau associées avec les évènements de l’IHM (CommandAction) doit se faire
dans un Thread (pour éviter les blocages possibles du MIDlet). Nous créerons donc une classe Thread pour
appeler les méthodes exportées du service web (writeMultipleRegisters, …).
4.1. writeMultipleRegister(int UnitID, int Adresse, int[] valeur)
Rappel : %MW30 et suivantes = adresses mémoire de l’automate contenant la liste des codes barres à
évacuer au poste 1
Dans notre exemple, nous utiliserons la classe ArrayOfInt, créée avec le stub, pour mettre en œuvre le
troisième paramètre de la méthode ( de type int[] ).
Page 12 sur 20
03/05/2007
// This class was generated by the JAXRPC SI, do not edit.
// Contents subject to change without notice.
// JSR-172 Reference Implementation wscompile 1.0, using: JAX-RPC Standard
Implementation (1.1, build R59)
package modbusxmlda;
public class ArrayOfInt {
protected int[] _int;
public ArrayOfInt() {
}
public ArrayOfInt(int[] _int) {
this._int = _int;
}
public int[] get_int() {
return _int;
}
public void set_int(int[] _int) {
this._int = _int;
}
}
Les paramètres de la méthode writeMultipleregister() sont :
¾
¾
¾
UnitID = 0 par défaut car non utilisé dans la version actuelle
Adresse = 30, cf. adresse mémoire désirée de l’automate
valeur = un objet ArrayOfInt contenant les codes barres à évacuer au poste 1
4.2. Création d’un Thread
Clic droit sur le paquetage com.iris.wspda > New > Java Class
Nommez la nouvelle classe : ClassThConfP1
Modifiez le code généré pour :
¾ Dérivation de la classe Thread
¾ Création de la méthode run()
public class ClassThConfP1 extends Thread{
public ClassThConfP1() {
}
public void run () {
System.out.println("début écriture");
System.out.println("fin écriture");
}
}
Page 13 sur 20
03/05/2007
4.3. Création et lancement de l’objet Thread
Dans ConfigPoste1.java :
¾ Créez un attribut
private ClassThConfP1 objThConfP1 ;
¾
A la fin de la fonction initialize(), instantiez l’objet Thread
objThConfP1 = new ClassThConfP1();
¾
Lancez le Thread dans commandAction() pour un test unitaire
...
...
objThConfP1.start();
...
}
4.4. Liaison du Thread avec ModbusXmlDa
Dans ClassThConfP1.java :
¾ Importez les paquetages
import modbusxmlda.* ;
import java.rmi.RemoteException;
¾ Créez un objet objStub
private ModbusXmlDaSoap_Stub objStub ;
¾
¾
objStub = new ModbusXmlDaSoap_Stub();
}
Créez une méthode d’écriture de la configuration du poste 1
public void ecrireConfigP1() {
ArrayOfInt objAOInt ;
objAOInt = new ArrayOfInt (ConfigPoste1.vectValeurPoste1);
try {
// objAOInt, vecteur d’entiers initialisé avec les valeurs de
// l’IHM contenues dans ConfigPoste1.vectValeurPoste1
objStub.writeMultipleRegisters(0, 30, objAOInt);
} catch (RemoteException ex) {
ex.printStackTrace();
}
}
Appel de la méthode ecrireConfigP1() dans le run() du Thread
public void run () {
ecrireConfigP1();
}
Remarque : Pour insérer automatiquement la gestion des exceptions : clic droit sur la ligne > Surround with
Try-catch (génère aussi les importations de packages nécessaires)
Page 14 sur 20
03/05/2007
5. Validation de l’écriture
Pour toutes les validations, les nouvelles valeurs écrites dans l’automate seront visualisées grâce au site
embarqué FactoryCast.
5.1. Exécution dans l‘environnement de développement
Dans NetBeans, lancez le programme en exécution.
Page 15 sur 20
03/05/2007
5.2. Exécution sur le PDA Palm TX
Il faut générer le fichier .PRC correspondant aux fichiers JAD et JAR :
¾ Lancez le logiciel jartoprc_w.exe
¾ Spécifier l’emplacement du fichier .jad de votre projet (dans le sous-dossier « dist »)
¾ Cliquez sur « Generate PRC »
Transférez le fichier EcritureWSTapiris.prc sur le palm TX et exécutez-le.
Page 16 sur 20
03/05/2007
Page 17 sur 20
03/05/2007
6. Codes sources
6.1. MIDlet : ConfigPoste1.java
/*
* ConfigPoste1.java
*
* Created on 28 novembre 2006, 13:22
*/
import javax.microedition.midlet.*;
import javax.microedition.lcdui.*;
/**
*
* @author BTS iris Armentières
*/
public class ConfigPoste1 extends MIDlet implements CommandListener {
/** Creates a new instance of ConfigPoste1 */
public ConfigPoste1() {
initialize();
}
private Form formConfPoste1;
private Command exitCmdConf1;
private Command okCmdConf1;
private Command okCommand1;
private ClassThConfP1 objThConfP1 ;
/** Called by the system to indicate that a command has been invoked on a particular displayable.
* @param command the Command that ws invoked
* @param displayable the Displayable on which the command was invoked
*/
public void commandAction(Command command, Displayable displayable) {
// Insert global pre-action code here
if (displayable == formConfPoste1) {
if (command == exitCmdConf1) {
exitMIDlet();
// Do nothing
objThConfP1.start();
textFieldCode1.setString("");
}
}
// Insert global post-action code here
}
/** This method initializes UI of the application.
*/
private void initialize() {
okCmdConf1 = new Command("Valider", Command.OK, 1);
Page 18 sur 20
03/05/2007
exitCmdConf1 = new Command("Quitter", Command.EXIT, 1);
formConfPoste1 = new Form("Config. Poste 1", new Item[] {
textFieldCode1,
textFieldCode2,
textFieldCode3
});
formConfPoste1.addCommand(exitCmdConf1);
formConfPoste1.addCommand(okCmdConf1);
formConfPoste1.setCommandListener(this);
getDisplay().setCurrent(formConfPoste1);
objThConfP1 = new ClassThConfP1();
}
/**
* This method should return an instance of the display.
*/
public Display getDisplay() {
return Display.getDisplay(this);
}
/**
* This method should exit the midlet.
*/
public void exitMIDlet() {
getDisplay().setCurrent(null);
destroyApp(true);
notifyDestroyed();
}
/** This method returns instance for okCommand1 component and should be called instead of accessing okCommand1 field directly.
* @return Instance for okCommand1 component
*/
public Command get_okCommand1() {
if (okCommand1 == null) {
okCommand1 = new Command("Ok", Command.OK, 1);
}
return okCommand1;
}
public void startApp() {
}
public void pauseApp() {
}
public void destroyApp(boolean unconditional) {
}
}
6.2. Thread d’écriture : ClassThConfP1.java
/*
* ClassThConfP1.java
*
* Created on 5 décembre 2006, 09:22
*
* To change this template, choose Tools | Template Manager
* and open the template in the editor.
*/
import modbusxmlda.* ;
/**
*
* @author BTS iris Armentières
Page 19 sur 20
03/05/2007
*/
public class ClassThConfP1 extends Thread{
private ModbusXmlDaSoap_Stub objStub ;
/** Creates a new instance of ClassThConfP1 */
objStub = new ModbusXmlDaSoap_Stub();
}
public void run (){
ecrireConfigP1();
}
public void ecrireConfigP1() {
ArrayOfInt objAOInt ;
objAOInt = new ArrayOfInt (ConfigPoste1.vectValeurPoste1);
try {
//%MW30 = Table de paramétrage des produits à aiguiller au poste 1
objStub.writeMultipleRegisters(0, 30, objAOInt);
} catch (RemoteException ex) {
ex.printStackTrace();
}
}
}
Page 20 sur 20
03/05/2007

Ecriture de variables automate en utilisant le service web de l`ETZ

Transcription

Documents pareils

TeXnic Center : Choisir le visionneur de pdf (pdf Viewer)

devis technique maxime leblanc - productions phénix

LE PRINTEMPS ARABE

Nom latin: IRIS Nom grec: IRIS Déesse: Messagère des dieux

TABLE DES MATIÈRES Henri-Pierre Jeudy Transmettre, verbe

Un peu de Chronologie 1 Le jour julien

Invitation to a hearing on Hungary and the Single Market

I lrestedujambon ? Cleveland contre Wall Street A lpha et O m é ga

Nom : "ARMENTIERES LA VILLE EN ROSE : UNE ŒUVRE

Le Mac The Proposition Sherlock Holmes Invictus Gainsbourg, vie
