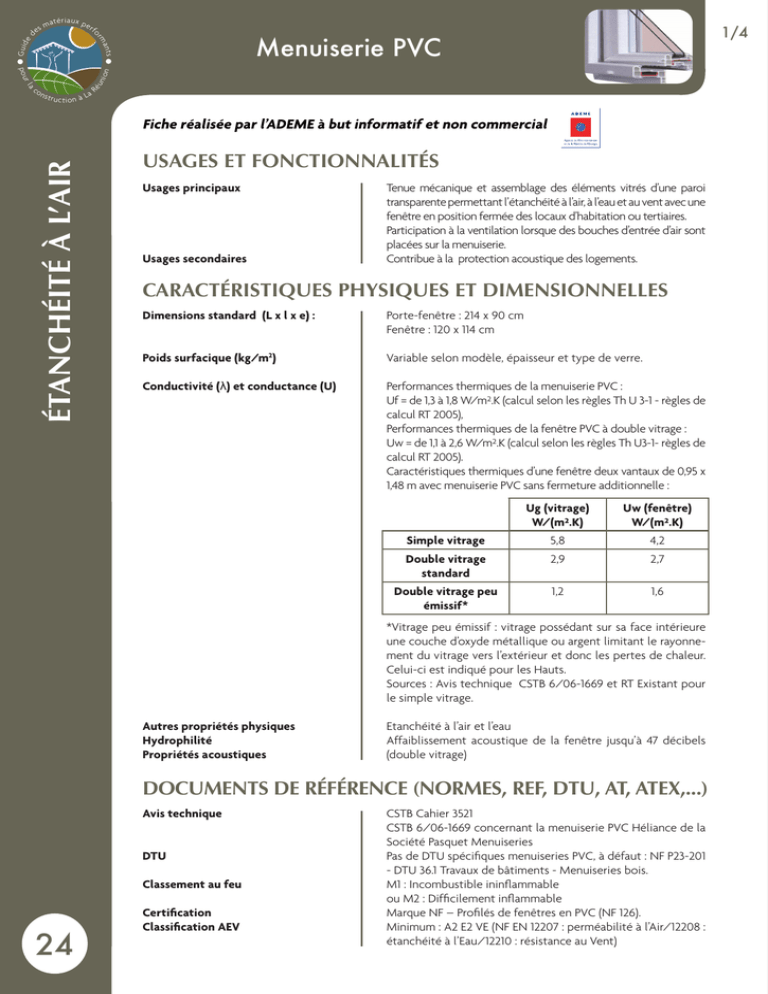

Menuiserie PVC
dX
\[
d X
fi
\j
X
ejk
„l
ic
e`f
e
g f l
Zf
ilZk`fe~C
XI
ÉTANCHÉITÉ À L’AIR
Fiche réalisée par l’ADEME à but informatif et non commercial
USAGES ET FONCTIONNALITÉS
Usages principaux
Usages secondaires
Tenue mécanique et assemblage des éléments vitrés d’une paroi
transparente permettant l’étanchéité à l’air, à l’eau et au vent avec une
fenêtre en position fermée des locaux d’habitation ou tertiaires.
Participation à la ventilation lorsque des bouches d’entrée d’air sont
placées sur la menuiserie.
Contribue à la protection acoustique des logements.
CARACTÉRISTIQUES PHYSIQUES ET DIMENSIONNELLES
Dimensions standard (L x l x e) :
Porte-fenêtre : 214 x 90 cm
Fenêtre : 120 x 114 cm
Poids surfacique (kg/m2)
Variable selon modèle, épaisseur et type de verre.
Conductivité (λ) et conductance (U)
Performances thermiques de la menuiserie PVC :
Uf = de 1,3 à 1,8 W/m².K (calcul selon les règles Th U 3-1 - règles de
calcul RT 2005),
Performances thermiques de la fenêtre PVC à double vitrage :
Uw = de 1,1 à 2,6 W/m².K (calcul selon les règles Th U3-1- règles de
calcul RT 2005).
Caractéristiques thermiques d’une fenêtre deux vantaux de 0,95 x
1,48 m avec menuiserie PVC sans fermeture additionnelle :
Ug (vitrage)
W/(m².K)
Uw (fenêtre)
W/(m².K)
Simple vitrage
5,8
4,2
Double vitrage
standard
2,9
2,7
Double vitrage peu
émissif*
1,2
1,6
*Vitrage peu émissif : vitrage possédant sur sa face intérieure
une couche d’oxyde métallique ou argent limitant le rayonnement du vitrage vers l’extérieur et donc les pertes de chaleur.
Celui-ci est indiqué pour les Hauts.
Sources : Avis technique CSTB 6/06-1669 et RT Existant pour
le simple vitrage.
Autres propriétés physiques
Hydrophilité
Propriétés acoustiques
Etanchéité à l’air et l’eau
Affaiblissement acoustique de la fenêtre jusqu’à 47 décibels
(double vitrage)
Documents de référence (normes, REF, DTU, AT, ATEX,...)
Avis technique
DTU
Classement au feu
24
Certification
Classification AEV
CSTB Cahier 3521
CSTB 6/06-1669 concernant la menuiserie PVC Héliance de la
Société Pasquet Menuiseries
Pas de DTU spécifiques menuiseries PVC, à défaut : NF P23-201
- DTU 36.1 Travaux de bâtiments - Menuiseries bois.
M1 : Incombustible ininflammable
ou M2 : Difficilement inflammable
Marque NF – Profilés de fenêtres en PVC (NF 126).
Minimum : A2 E2 VE (NF EN 12207 : perméabilité à l’Air/12208 :
étanchéité à l’Eau/12210 : résistance au Vent)
k„i`Xlog\
i]
Menuiserie PVC
ekj
>l`[
dX
\[
d X
fi
\j
X
ejk
„l
ic
e`f
e
g f l
Zf
ilZk`fe~C
XI
ÉTANCHÉITÉ À L’AIR
mise en oeuvre
Types de mise en oeuvre, variantes
Les menuiseries PVC peuvent être placées :
• dans des murs en maçonnerie ou en béton, la pose se faisant en
applique ou en feuillure intérieure, au nu intérieur ou en ébrasement
• sur des dormants existants.
Les ouvrants peuvent être de type :
• fenêtres : coulissante, à la française, oscillo-battante, soufflet
• porte-fenêtre.
Elles peuvent être de type simple ou double vitrage.
Risques, limites d’usage, précautions
particulières, commentaires
Concernant les risques cycloniques, les régles NV 65
définissent le dimensionnement des ouvrages en fonction
des charges climatiques liées au vent et à la neige. La Réunion
est classée avec les autres DOM en zone 5. Les équipements
doivent être conformes aux règles NV 65.
Risques pathologiques types
au sens large
Un ternissement de la teinte de la menuiserie PVC peut
apparaître sous l’influence du rayonnement solaire.
Offre commerciale et technique à l’Ile de la Réunion
Nom commercial
Fabricant(s)
Distributeur(s)
Installateur(s)
Coût indicatif non posé
Coût indicatif posé
Héliance…
SOREMIR, Tryba, Millet, Franciaflex, Lapeyre
SOREMIR, Menuiserie Moderne, BricoBaie, Batirama, Lapeyre
Multiples
Fenêtre : 150 € HT
Porte-fenêtre : 300 € HT
Porte d’entrée : 500 € HT
Fenêtre : 300 € HT
Porte-fenêtre : 450 € HT
Porte d’entrée : 650 € HT
Positionnement par rapport à la démarche PERENE
et à une démarche de Qualité environnementale
Cibles et thèmes
Indicateurs qualitatifs & quantitatifs / Gains & avantages
Uf = 1 m² de surface d’ouvertures d’un bâtiment, fermé par une
fenêtre-type ou une porte fenêtre-type avec double vitrage,
pendant une annuité. Durée de vie : 30 ans.
1 - Relation harmonieuse avec
l’environnement
Les fenêtres avec menuiserie PVC s’intègrent peu dans
l’esthétique d’un bâtiment. On préférera une menuiserie bois
ou aluminium laqué pour les projets comportant un intérêt
architectural particulier.
2 - Choix intégré des produits de
construction
Consommation d’énergie grise
Consommation de matières premières
non énergétiques
24
400 kWh/U
47 kWh d’électricité/U
Attention à l’impact environnemental du transport pour
les matériaux non locaux.
0,456 kg équivalent antimoine/U (Sb)
Consommation d’eau potable
1 230 dont 68 l/U d’eau potable
Impact sur le changement climatique
63,7 kg équivalent CO2/U
Un gain sur la consommation d’électricité liée à la climatisation
et dans le Hauts au chauffage et donc sur les émissions de CO2
(avec à la Réunion environ 850 g de CO2 par kWh économisé)
peut être attendu par rapport à une menuiserie non étanche.
2/4
k„i`Xlog\
i]
Menuiserie PVC
ekj
>l`[
dX
\[
d X
fi
\j
ilZk`fe~C
ÉTANCHÉITÉ À L’AIR
X
ejk
„l
ic
e`f
e
g f l
Zf
24
XI
Impact sur la couche d’ozone
stratosphérique
0 kg CFC équivalent R11/U
Impact sur l’acidification
atmosphérique
0,426 kg équivalent SO2/U
Impact environnemental en fin
de vie / recyclabilité
Le PVC est un matériau potentiellement recyclable, la filière
existe à la Réunion avec notamment Bourbon Plastique qui
intègre une part de PVC recyclé dans ses produits. Dans la
pratique toutefois, le PVC reste peu recyclé.
Autres impacts environnementaux
-
3 - Chantier à faible nuisances
Installation rapide et sans déchet ni chute.
4 - Gestion de l’énergie
Satisfaction des exigences de la RT
et de PERENE
La menuiserie PVC contribue à la maîtrise de l’énergie pour la
climatisation (et pour le chauffage dans les Hauts) et respecte
les critères suivants :
- classification minimale d’étanchéité à l’air A2
- réduction des pertes par conduction notamment par rapport
aux menuiseries métalliques
- ventilation dans les bâtiments non climatisés par bouche
d’entrée d’air si existante.
La conformité de la menuiserie aluminium aux exigences
PERENE en termes de facteur solaire nécessite de connaître
le type, le nombre de vitrage associé ainsi que la présence de
protections solaires (dont le facteur solaire varie de 0,1 à 0,8).
5 - Gestion de l’eau
-
6 - Gestion des déchets d’activité
-
7 - Entretien et maintenance
Durée de vie escomptable
30 ans
8 - Confort hygrothermique
Pour le cadre en profilé PVC, la faible conductivité thermique
du PVC (0,17 W/m.K) évite la formation de condensations
surfaciques et évite les ponts thermiques (pas d’effet de paroi
froide).
Exigences PERENE concernant le confort hygrothermique :
Manœuvre des baies d’au moins 50% pour permettre la
ventilation naturelle.
Zone 1 : porosité du bâtiment au moins à 20 %
Zone 2 : porosité du bâtiment au moins à 15 %
Zone 3 : porosité du bâtiment au moins à 10 %
Zone 4 : Menuiserie dotée d’entrée d’air conforme au débit
d’air neuf réglementaire (pour la VMC obligatoire).
9 - Confort acoustique
Affaiblissement acoustique de la fenêtre jusqu’à 47 décibels
(double vitrage acoustique) selon le composant verrier.
10 - Confort visuel
Aujourd’hui, l’amélioration des qualités mécaniques des
produits PVC permet une épaisseur réduite de l’ouvrant et
du dormant, la surface vitrée n’en est que plus grande et les
apports lumineux plus importants. Les échanges thermiques
sont par contre plus importants du fait d’une résistance
thermique du vitrage plus faible que celle de la menuiserie.
3/4
k„i`Xlog\
i]
ekj
>l`[
4/4
Menuiserie PVC
dX
\[
d X
fi
\j
ilZk`fe~C
ÉTANCHÉITÉ À L’AIR
X
ejk
„l
ic
e`f
e
g f l
Zf
XI
11 - Confort olfactif
Le PVC rigide, classé «produit C+» (très faibles émissions
chimiques selon l’évaluation environnementale du produit
d’après la norme XP 01-010), ne dégage pas d’odeur.
12 - Conditions sanitaires
Contamination fongique : menuiserie PVC représentative
classée «produit inerte» F (test CSTB).
Aucune émission de gaz : menuiserie PVC représentative
classée « produit C+ » (test CSTB).
13 - Qualité de l’air
Impact en termes de COV, aldéhydes,
radon,...
14 - Qualité de l’eau
Impact sur l’eau du bâtiment
Le PVC ne dégage aucun gaz en utilisation normale. Cependant,
en brûlant (à partir de 330 à 400°C), le PVC dégage de grandes
quantités de dioxines et de furannes. Ces substances toxiques
peuvent causer des dommages au système immunitaire et au
génome.
-
références sur le produit
Sources d’informations autres
(sites internet et autres…)
www.inies.fr
exemple d’utilisation à la réunion
Les menuiseries PVC se retrouvent régulièrement dans les bâtiments d’habitation et tertiaires à la Réunion.
appréciation globale et commentaires
Les menuiseries PVC présentent de bonnes performances thermiques (voir tableau ci-dessous) et de bonnes
performances acoustiques lorsqu’elle sont associées en particulier à du double vitrage. Elles sont peu coûteuses et nécessitent peu d’entretien.
La filière de recyclage du PVC est bien implantée à la Réunion, cependant le recyclage de la menuiserie PVC
n’est assuré que si celle-ci fait l’objet d’un contrat de récupération en fin de vie, si le client effectue une démarche volontaire de recyclage de ses menuiseries.
De plus, la fabrication du PVC et ensuite de la menuiserie entraînent une consommation importante d’énergie.
Il est à noter que la menuiserie PVC possède la consommation en énergie grise la plus élevée par rapport au
bois et à l’aluminium (même non recyclé). Il est également à noter que des produits toxiques (solvants) sont
utilisés pour la fabrication du PVC (composant intermédiaire : chlorure de vinyle). Ceux-ci doivent ensuite être
retraités. En conclusion, avec le transport, l’impact sur l’environnement lors de la conception de ce produit est
très conséquent.
Comparatif des conductances pour une fenêtre battante
Uw (fenêtre) en W/
(m².K)*
Bois
Aluminium RPT
PVC
Simple vitrage
4,5 à 4,7
4,8 à 5,5
4,2 à 4,5
Double vitrage standard
2,8 à 3
3,2 à 3,9
2,7 à 3
Double vitrage peu
émissif
1,8 à 2,1
2,2 à 2,9
1,6 à 2
* Conductance de la fenêtre : plus celle-ci est faible, plus la fenêtre est isolante.
Source : RT 2005 – RT Existant
