Goulotte DLP design Goulottes DLP design - Legrand E

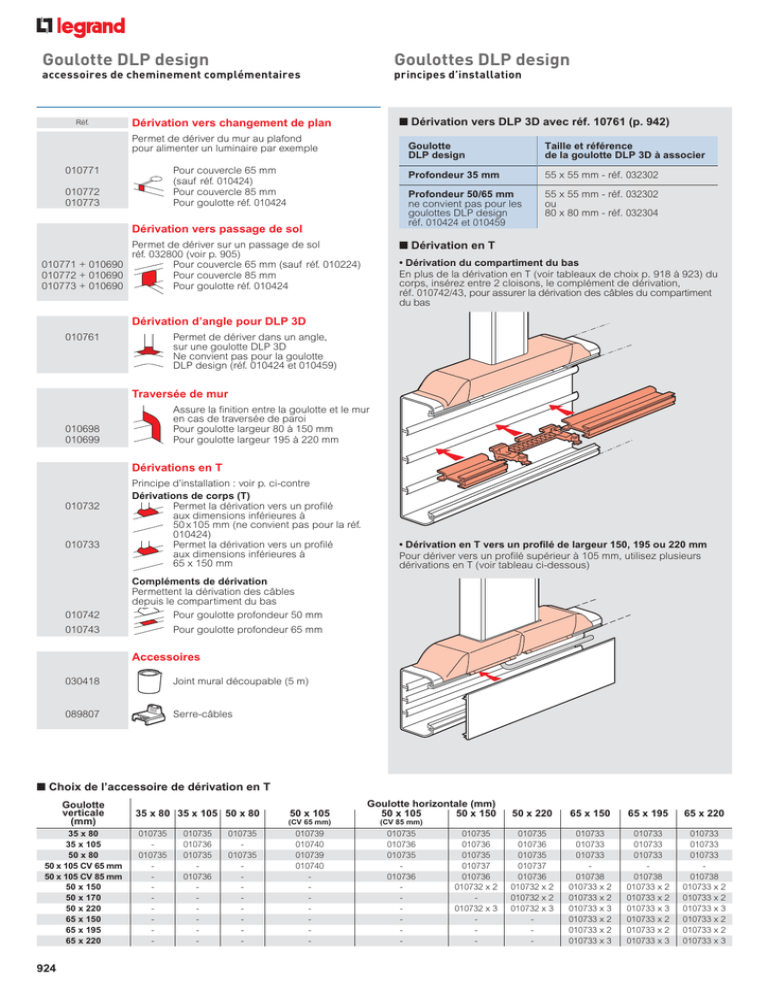

Goulotte DLP design Goulottes DLP design accessoires de cheminement complémentaires principes d’installation Réf. Q Dérivation vers DLP 3D avec réf. 10761 (p. 942) Dérivation vers changement de plan Permet de dériver du mur au plafond pour alimenter un luminaire par exemple 010771 Pour couvercle 65 mm (sauf réf. 010424) Pour couvercle 85 mm Pour goulotte réf. 010424 010772 010773 Dérivation vers passage de sol Permet de dériver sur un passage de sol réf. 032800 (voir p. 905) 010771 + 010690 Pour couvercle 65 mm (sauf réf. 010224) 010772 + 010690 Pour couvercle 85 mm 010773 + 010690 Pour goulotte réf. 010424 Goulotte DLP design Taille et référence de la goulotte DLP 3D à associer Profondeur 35 mm 55 x 55 mm - réf. 032302 Profondeur 50/65 mm ne convient pas pour les goulottes DLP design réf. 010424 et 010459 55 x 55 mm - réf. 032302 ou 80 x 80 mm - réf. 032304 Q Dérivation en T • Dérivation du compartiment du bas En plus de la dérivation en T (voir tableaux de choix p. 918 à 923) du corps, insérez entre 2 cloisons, le complément de dérivation, réf. 010742/43, pour assurer la dérivation des câbles du compartiment du bas Dérivation d’angle pour DLP 3D 010761 Permet de dériver dans un angle, sur une goulotte DLP 3D Ne convient pas pour la goulotte DLP design (réf. 010424 et 010459) Traversée de mur Assure la finition entre la goulotte et le mur en cas de traversée de paroi Pour goulotte largeur 80 à 150 mm Pour goulotte largeur 195 à 220 mm 010698 010699 Dérivations en T 010732 010733 Principe d’installation : voir p. ci-contre Dérivations de corps (T) Permet la dérivation vers un profilé aux dimensions inférieures à 50 x 105 mm (ne convient pas pour la réf. 010424) Permet la dérivation vers un profilé aux dimensions inférieures à 65 x 150 mm 010742 Compléments de dérivation Permettent la dérivation des câbles depuis le compartiment du bas Pour goulotte profondeur 50 mm 010743 Pour goulotte profondeur 65 mm • Dérivation en T vers un profilé de largeur 150, 195 ou 220 mm Pour dériver vers un profilé supérieur à 105 mm, utilisez plusieurs dérivations en T (voir tableau ci-dessous) Accessoires 030418 Joint mural découpable (5 m) 089807 Serre-câbles Q Choix de l’accessoire de dérivation en T Goulotte verticale (mm) 35 x 80 35 x 105 50 x 80 50 x 105 CV 65 mm 50 x 105 CV 85 mm 50 x 150 50 x 170 50 x 220 65 x 150 65 x 195 65 x 220 924 35 x 80 35 x 105 50 x 80 010735 010735 - 010735 010736 010735 010736 - 010735 010735 - 50 x 105 Goulotte horizontale (mm) 50 x 105 50 x 150 (CV 65 mm) (CV 85 mm) 010739 010740 010739 010740 - 010735 010736 010735 010736 - 010735 010736 010735 010737 010736 010732 x 2 010732 x 3 - 50 x 220 65 x 150 65 x 195 65 x 220 010735 010736 010735 010737 010736 010732 x 2 010732 x 2 010732 x 3 - 010733 010733 010733 010738 010733 x 2 010733 x 2 010733 x 3 010733 x 2 010733 x 2 010733 x 3 010733 010733 010733 010738 010733 x 2 010733 x 2 010733 x 3 010733 x 2 010733 x 2 010733 x 3 010733 010733 010733 010738 010733 x 2 010733 x 2 010733 x 3 010733 x 2 010733 x 2 010733 x 3
