CCTP - Méaudre

Transcription

CCTP - Méaudre

Maître d’Ouvrage :
Architecte:
SYNDICAT INTERCOMMUNAL AUTRANS MEAUDRE
MAIRIE
38880 MEAUDRE
PASQUALON ARCHITECTURE
58, impasse de la Scie
38880 AUTRANS

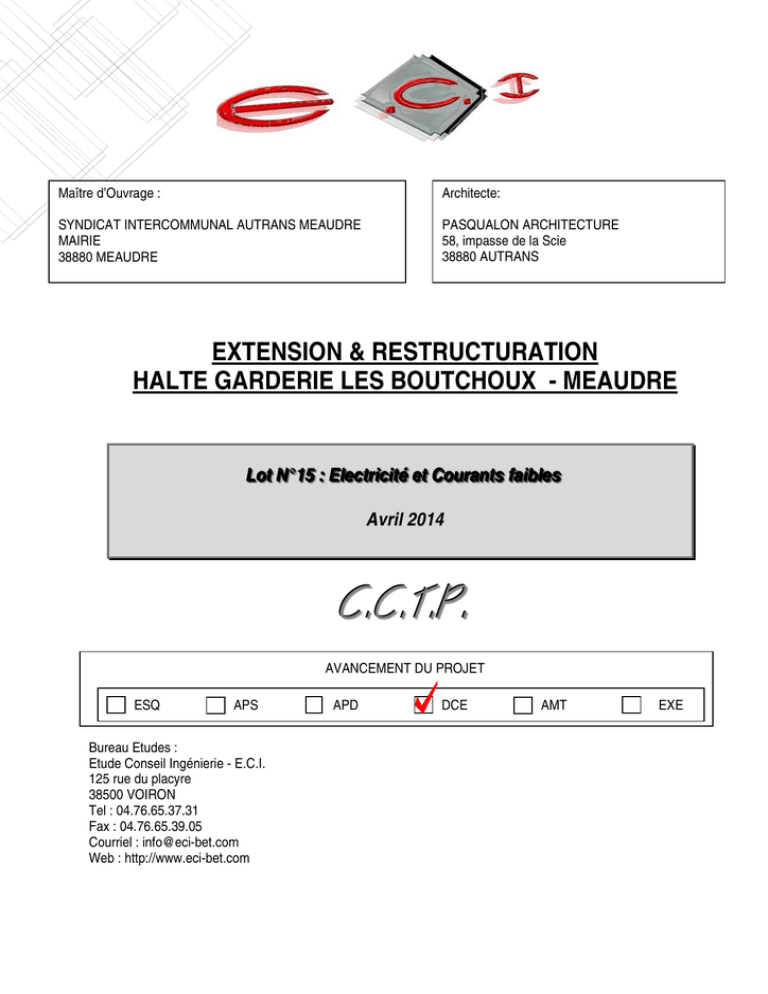

EXTENSION & RESTRUCTURATION
HALTE GARDERIE LES BOUTCHOUX - MEAUDRE
LLoott NN°°1155 :: EElleeccttrriicciittéé eett CCoouurraannttss ffaaiibblleess
Avril 2014
C.C.T.P.
AVANCEMENT DU PROJET
ESQ
APS
Bureau Etudes :
Etude Conseil Ingénierie - E.C.I.
125 rue du placyre
38500 VOIRON
Tel : 04.76.65.37.31
Fax : 04.76.65.39.05
Courriel : [email protected]
Web : http://www.eci-bet.com
APD
DCE
AMT
EXE
HALTE GARDERIE LES BOUTCHOUX - MEAUDRE (38)
SOMMAIRE
1. GENERALITES .................................................................................................................................................. 5
1.1. OBJET DES TRAVAUX ............................................................................................................................... 5
1.2. ETENDUE DES OUVRAGES ...................................................................................................................... 5
1.3. PROPOSITIONS DE L'ENTREPRENEUR .................................................................................................. 6
1.4. DOCUMENTS A CONSULTER ................................................................................................................... 6
1.5. BUREAU D’ETUDES ................................................................................................................................... 6
1.5.1. Mission de l’Ingénierie .......................................................................................................................... 6
1.5.2. Prestations à la charge de l'entreprise ................................................................................................. 7
1.6. DOCUMENTATION GRAPHIQUE A FOURNIR .......................................................................................... 8
1.6.1. A l'appel d'offres ................................................................................................................................... 8
1.6.2. Durant les travaux ................................................................................................................................ 8
1.6.3. En fin de travaux .................................................................................................................................. 9
1.7. PRIX ............................................................................................................................................................ 9
1.8. DELAI D’EXECUTION ............................................................................................................................... 10
1.9. CONNAISSANCE DU TERRAIN ET PRISE DE POSSESSION DU CHANTIER ...................................... 10
1.10.
COORDINATION ............................................................................................................................... 10
1.10.1.
Coordination avec les autres Entrepreneurs .................................................................................. 10
1.10.2.
Coordination en matière de Sécurité et Protection Santé .............................................................. 11
1.11.
DEMARCHES ET RAPPORTS AVEC L'ADMINISTRATION ............................................................. 11
1.12.
MATERIELS REGLEMENTAIRES ..................................................................................................... 11
1.13.
PRESTATIONS ANNEXES DUES AU PRESENT LOT ..................................................................... 12
1.14.
CONDITIONS GENERALES D'EXECUTION ..................................................................................... 12
1.15.
CONTROLE, ESSAIS, RECEPTION ET MISE EN SERVICE ............................................................ 12
1.15.1.
Contrôle des installations ............................................................................................................... 12
1.15.2.
Essais et réception......................................................................................................................... 12
1.15.3.
Mise en service .............................................................................................................................. 13
1.16.
GARANTIE CONTRACTUELLE ......................................................................................................... 13
1.17.
CARENCE DE L’ENTREPRISE ......................................................................................................... 13
2. LIMITES DE PRESTATIONS ........................................................................................................................... 14
3. DESCRIPTION DES OUVRAGES D’ELECTRICITE........................................................................................ 16
3.1. INSTALLATION DE CHANTIER ................................................................................................................ 16
3.2. TRAVAUX DE DEPOSE ............................................................................................................................ 16
3.3. PERCEMENT, REBOUCHAGE ................................................................................................................. 17
3.4. ORIGINE DES INSTALLATIONS .............................................................................................................. 17
3.5. RESEAU DE TERRE & EQUIPOTENTIALITE .......................................................................................... 18
3.5.1. Prise de terre ...................................................................................................................................... 18
3.5.2. Mise à la terre des masses d'utilisation .............................................................................................. 18
3.5.3. Liaison équipotentielle principale........................................................................................................ 19
3.5.4. Liaisons équipotentielles supplémentaires ......................................................................................... 19
3.5.5. Gaz..................................................................................................................................................... 19
3.6. ARMOIRE ELECTRIQUE .......................................................................................................................... 19
BET ECI - 125 rue du Placyre - Parc Champfeuillet
38500 VOIRON – Tel.04.76.65.37.31 –fax.04.76.65.39.05 – Email [email protected]
CCTP lot n° 15 Electricité / courants faibles – Phase DCE
2
3.6.1. Enveloppes ........................................................................................................................................ 19
3.6.2. Dispositifs de protection ..................................................................................................................... 20
3.6.3. Equipement intérieur TGBT ................................................................................................................ 20
3.6.4. Câblage .............................................................................................................................................. 21
3.6.5. Coupures d'urgence électricité ........................................................................................................... 21
3.6.6. Coupures d'urgence ventilation .......................................................................................................... 21
3.7. DISTRIBUTION SECONDAIRE................................................................................................................. 21
3.7.1. Distribution apparente ........................................................................................................................ 21
3.7.2. Distribution encastrée......................................................................................................................... 22
3.7.3. Câblage informatique ......................................................................................................................... 22
3.7.4. RT 2012 ............................................................................................................................................. 22
3.8. ECLAIRAGE ET APPAREILLAGES .......................................................................................................... 23
3.8.1. Généralités éclairage ......................................................................................................................... 23
3.8.2. DEFINITION DES ECLAIRAGES ....................................................................................................... 23
3.8.3. DEFINITION DES APPAREILLAGE................................................................................................... 24
3.8.4. Principe retenu pour l'éclairage .......................................................................................................... 25
3.8.5. Implantation des équipements............................................................................................................ 26
3.9. Eclairage de sécurité ................................................................................................................................. 26
3.9.1. Blocs autonomes ................................................................................................................................ 27
3.9.2. Télécommande................................................................................................................................... 28
3.10.
ALIMENTATIONS F.M. ET AUTRES USAGES ................................................................................. 28
3.10.1.
PAC ............................................................................................................................................... 28
3.10.2.
Double flux ..................................................................................................................................... 28
3.10.3.
Chauffe eau ................................................................................................................................... 29
3.10.4.
. Système de sécurité incendie ...................................................................................................... 29
3.10.5.
. Système VDI ................................................................................................................................ 29
3.10.6.
Contrôle d’accès (option) ............................................................................................................... 29
3.10.7.
Vidéo surveillance (option) ............................................................................................................. 29
3.10.8.
Coupures pompier ......................................................................................................................... 29
3.11.
ALARMES TECHNIQUES .................................................................................................................. 30
3.11.1.
Tableau d'alarmes.......................................................................................................................... 30
3.11.2.
Alarmes techniques à gérer ........................................................................................................... 30
3.11.3.
Distribution ..................................................................................................................................... 30
4. DESCRIPTION DE L’EQUIPEMENT TELEPHONIQUE ................................................................................. 31
4.1. Adduction à partir du réseau France Télécom ........................................................................................... 31
4.2. Divers – repérage ...................................................................................................................................... 31
5. DESCRIPTION GENERALE DES INSTALLATIONS D’INFORMATIQUE ...................................................... 32
5.1. Généralités ................................................................................................................................................ 32
5.2. Baie de brassage....................................................................................................................................... 32
5.3. Point d'accès RJ45 .................................................................................................................................... 32
5.4. Adduction téléphonique ............................................................................................................................. 33
5.5. Recette ...................................................................................................................................................... 33
6. DESCRIPTION DE L’ALARME INCENDIE ...................................................................................................... 34
3
6.1. Equipement d'alarme ................................................................................................................................. 34
6.2. Appareils de commande manuelle ............................................................................................................ 34
6.3. Avertisseurs sonores ................................................................................................................................. 35
6.4. Canalisations ............................................................................................................................................. 35
7. DESCRIPTION DES INSTALLATIONS DE CONTROLE D’ACCES ............................................................... 36
7.1. Sonnette & digicode .................................................................................................................................. 36
7.2. Vidéophone (variante) ............................................................................................................................... 36
7.2.1. Appareillage ....................................................................................................................................... 36
7.2.2. Canalisations ...................................................................................................................................... 37
8. DESCRIPTION DE L’INTERPHONIE DE SURVEILLANCE ............................................................................ 38
9. ESSAIS DES INSTALLATIONS ....................................................................................................................... 39
9.1. EPREUVES PREALABLES A LA RECEPTION DES INSTALLATIONS ................................................... 39
9.2. GARANTIE TECHNIQUE .......................................................................................................................... 39
9.3. NETTOYAGE DE CHANTIER ................................................................................................................... 39
10. REGLES ET DIMENSIONNEMENT.............................................................................................................. 40
10.1.
LOIS ET REGLEMENTS .................................................................................................................... 40
10.2.
CONDITIONS MINIMA A RESPECTER ............................................................................................. 40
10.3.
TELEPHONE ..................................................................................................................................... 40
11. MISE EN ROUTE / ASSISTANCE ............................................................................................................... 42
11.1.
ASSISTANCE TECHNIQUE............................................................................................................... 42
11.2.
DOSSIER DES OUVRAGES EXECUTES / DOSSIER DE SYNTHESE ............................................ 42
4
1. GENERALITES
1.1. OBJET DES TRAVAUX
Le présent cahier des charges a pour objet la définition des ouvrages à réaliser et les fournitures à mettre en
œuvre pour l’exécution des travaux d'électricité courants forts, courants faibles :
du lot N° 15 - "Electricité – Courants faibles".
du projet d’extension et de restructuration de la Halte Garderie « Les Boutchoux » située sur la commune de
Méaudre pour le compte du syndicat inter communal d’Autrans Méaudre (38).
Le réaménagement de l’étage du bâtiment existant n’est pas prévu dans le présent document (uniquement attentes
chauffage et raccordement appareillage sanitaires existants).
La halte garderie est conforme à la réglementation thermique en vigueur :
- Extension RT 2012.
- Existant RT Existant élément par élément
L’adjudicataire du présent lot prendra toutes les dispositions nécessaires imposées par le Coordonnateur SPS.
Toutes les prestations devront intégrer ces performances.
1.2. ETENDUE DES OUVRAGES
Les travaux à réaliser comprennent la fourniture et la pose de l'ensemble des installations électriques de courants
forts et courants faibles, à savoir :
l'installation provisoire de chantier
le raccordement sur le coffret de coupure existant (déplacé par ERDF) et le boitier FT existant pour les
alimentations courants forts et téléphonie
le réseau de terre
le TGBT
la distribution secondaire
les appareils d'éclairage
l'appareillage
l'éclairage de sécurité
l'éclairage extérieur du bâtiment
les alimentations F.M. et autres usages
le système de sécurité incendie
le réseau téléphonique
le contrôle d’accès et surveillance
5
1.3. PROPOSITIONS DE L'ENTREPRENEUR
Les propositions se rapportant à l'exécution des travaux d'installations électriques, courants forts et courants
faibles, remises par l'Entrepreneur doivent être établies en conformité avec les normes et règlements en vigueur,
étant entendu que l'Entrepreneur s'est informé de l'ensemble des travaux, de leur importance, de leur nature et qu'il
a suppléé par ses connaissances techniques et professionnelles aux détails qui pourraient être omis sur les plans
et devis descriptif.
L'Entrepreneur s'engage à mettre à la disposition du chantier la main d'œuvre qualifiée et tout l'outillage nécessaire
à la réalisation de ses travaux dans les délais prescrits au planning général.
L'Entrepreneur est tenu d'établir sa proposition conformément au présent dossier d'appel d'offres.
D'une façon générale, l'Entrepreneur ne pourra invoquer une omission non signalée, ni une mauvaise interprétation
des documents pour refuser de fournir ou de monter un dispositif mettant en cause le bon fonctionnement de
l'installation. Toute anomalie constatée devra être aussitôt signalée au Maître d'Œuvre.
1.4. DOCUMENTS A CONSULTER
L’entrepreneur doit consulter tous les documents techniques, administratifs et financiers nécessaires à la
connaissance d’adjudication et passation de marché, conformément au CCAP.
Il prendra notamment connaissance :
du CCAP
de l’ensemble des plans et coupes d’architectes
du présent CCTP
du CCTP de tous les autres corps d’état
de l’ensemble des plans Chauffage ventilation sanitaires
de l’ensemble des plans Architecte (coupes, plan de masse etc...)
des plans techniques suivants :
ELCF 01 à 03
1.5. BUREAU D’ETUDES
1.5.1. Mission de l’Ingénierie
Le Bureau d'Etudes E.C.I, SARL NEYTON INGENIERIE, situé 125 rue du Placyre 38500 VOIRON - Téléphone
:04.76.65.37.31 - Télécopie : 04.76.65.39.05, est l'auteur du présent document.
Il agit dans le cadre d'un marché d’Ingénierie.
Les honoraires d’études ne sont pas à la charge de l’entreprise adjudicatrice.
L'établissement des documents suivants, qui constituent les pièces techniques du Dossier de consultation des
Entreprises (DCE) est à sa charge :
6
Spécifications Techniques Détaillées (STD)
Le présent document décrit les installations, leurs caractéristiques techniques et fonctionnelles, ainsi que leur
dimensionnement.
D’autre part, ce document spécifie les marques et types de matériels proposés
Plans de projet (PRO)
Ils précisent l’implantation et le dimensionnement des équipements décrits dans les S.T.D.
Ces plans sont réalisés sur le fond de plan ARCHITECTE au 1/50ème.
Ces deux documents forment la base CONTRACTUELLE sur laquelle l’entreprise se basera pour établir sa
proposition de prix FORFAITAIRE.
Cadre de décomposition des prix global et forfaitaires (DPGF)
Ce document est un outil d’aide à l’établissement du prix.
L’entreprise est en outre réputée avoir pris connaissance de l’ensemble des pièces du dossier de consultation,
pièces administratives, dossier architecte, descriptifs et plans des lots en rapport avec ses prestations.
Plans d’exécution (EXE)
A charge de l’entreprise
1.5.2. Prestations à la charge de l'entreprise
Les plans d’EXE, d'atelier, de façonnage, de préfabrication, d'incorporation, et les détails de montage ne font pas
partie de la mission du bureau d'études et sont à la charge de l'entreprise.
Les plans ou calculs dus à une modification ou variante proposée par l'installateur après signature du marché sont
à sa charge.
Les plans des réservations dans les ouvrages en béton ou dans les parois existantes, les plans de socles, les
plans de détails des chevêtres, sont à la charge du présent lot.
Au cas où les travaux exécutés comporteraient des différences avec les plans de l'étude d'exécution, l'entreprise
devra établir et fournir les plans cotés des ouvrages effectivement exécutés.
Obligations assumées par l'entreprise
7
A - Les principes des ouvrages à exécuter sont définis par les pièces écrites (C.C.T.P.) et graphiques (Plans).
L'ensemble constitue un tout qui définit la prestation.
Il est précisé aux soumissionnaires que le dossier fourni à l'appel d'offres, a pour but de définir les principes
généraux des ouvrages à réaliser. Chaque soumissionnaire devra extrapoler ces principes pour réaliser son
chiffrage et compléter s'il le juge nécessaire, les équipements représentés ou définis.
B - L'entrepreneur devra fournir au Maître d’œuvre, au Bureau de Contrôle et au Décorateur, afin d'obtenir leur
approbation avant de commencer toute fabrication, tous les plans de construction et de montage de ses
installations, ainsi qu'un prototype d'ouvrage ayant un caractère répétitif.
L'approbation de ces plans a pour but de vérifier qu'ils ne contredisent pas les principes imposés dans le Cahier
des Charges. Toutefois, l'entrepreneur reste entièrement responsable de la mise en œuvre de son installation.
C - Il appartiendra à l'entrepreneur titulaire du marché, de se mettre en rapport avec les services publics concernés
qui pourraient intervenir pour obtenir l'agrément de toutes ses installations, branchement, et passage des
canalisations (mise au point avant exécution et réception des ouvrages en cours d'exécution).
D - L'adjudicataire du présent lot, devra prendre connaissance des plans établis par les autres corps d'état, et tout
complément d'information qui lui serait nécessaire pour apprécier au mieux les incidences sur ses propres
prestations. Faute d'avoir satisfait à ces obligations, les sujétions sur les travaux en découlant, seraient à sa
charge.
1.6. DOCUMENTATION GRAPHIQUE A FOURNIR
1.6.1. A l'appel d'offres
Les documents cités ci-après seront obligatoirement envoyés en 2 exemplaires :
- un devis quantitatif complété et chiffré,
- une documentation technique, avec photocopies, détaillant toutes les caractéristiques
des matériels présentés par l'Entrepreneur.
1.6.2. Durant les travaux
Pièces administratives contractuelles :
L'Entreprise adjudicataire du présent lot doit, dans le délai imposé d'un mois au plus, avant le début de l'exécution
des travaux, fournir pour accord, au Maître d'Œuvre, le dossier d'exécution en trois exemplaires.
Un exemplaire lui sera retourné avec l'accord ou avec les modifications éventuelles. Le dossier sera mis à jour en
tenant compte des observations et délivré au Maître d'Œuvre, en trois exemplaires.
Ce dossier sera composé des pièces suivantes :
- les plans indiquant :
8
· l'implantation du matériel et de l'appareillage,
· le parcours des canalisations avec caractéristiques et sections,
· les détails de mise en œuvre cotés suivant la réalisation.
- les schémas comportant :
· le tracé unifilaire des circuits de distribution,
· le tracé multifilaire des circuits de commande,
· les plans de borniers,
· les caractéristiques des appareils de protection (calibre, PdC, etc...)
- les documents suivants :
· les références, caractéristiques, etc..., de tout l'appareillage,
· le calcul des tensions de contact,
· le calcul des courants de court-circuit,
· le calcul des chutes de tension,
· le carnet de câbles comprenant longueurs, sections, numérotation des bornes, etc...
· les calculs d'éclairement, conformes aux spécifications du C.C.T.P.
1.6.3. En fin de travaux
L'Entreprise doit fournir, le jour de la réception des travaux :
- les plans et schémas des installations réalisées, mis à jour en 4 exemplaires dont 1 reproductible,
le procès-verbal d'essais selon documents COPREC 1 et 2.
les fiches d'auto-contrôle prouvant la vérification des installations avant mise sous tension et permettant au bureau
de contrôle d'établir l'attestation à fournir au CONSUEL (les frais de cette attestation et de CONSUEL sont à la
charge du présent lot),
le dossier de maintenance (lorsque les normes applicables l'exigent)
l'attestation de conformité de CONSUEL
La réception ne pourra être prononcée qu'à cette condition.
1.7. PRIX
L’entrepreneur devra remettre pour l’ensemble des installations, un prix global forfaitaire, non révisable,
comprenant tous les frais annexes définis au CCAP (compte prorata, bureau ce contrôle, etc... ).
Leur soumission sera conforme au CCAP et comprendra notamment :
le CCTP paraphé et signé
le DPGF (décomposition du prix global et forfaitaire)
les plans d’équipements
Le cadre de Décomposition du Prix Global et Forfaitaire joint au présent dossier est fourni à titre indicatif
et ne constitue pas une pièce officielle du dossier, les quantités devant être vérifiées par l'Entreprise avant
la remise de son offre.
9
L’entreprise fera ses éventuelles observations sur les quantités indiquées au plus tard 6 jours avant la remise de
l’offre. Faute d’observation elle sera engagée sur les quantités et ne pourra plus prétendre à un quelconque
dédommagement.
Aucune réclamation sur les quantités ne sera admise après la remise de l'offre.
1.8. DELAI D’EXECUTION
Le planning conformément au CCAP à pour but de préciser à tous les intervenants la rapidité d’exécution et
l’interférence entre les corps d’états.
1.9. CONNAISSANCE DU TERRAIN ET PRISE DE POSSESSION DU CHANTIER
Avant tout commencement d'études et de travaux, chaque Entrepreneur devra prendre connaissance des lieux,
notamment :
des conditions d'accès,
des constructions voisines existantes,
de la nature des travaux à exécuter et de leurs difficultés ou particularités propres.
L’entreprise est censée avoir apprécié les difficultés qu’elle pourrait rencontrer pour l’exécution des travaux.
Aucune réclamation ne pourra être faite après la consultation
1.10.
COORDINATION
1.10.1. Coordination avec les autres Entrepreneurs
L'ensemble des lots de travaux constituant un document unique, même s'il en est matériellement dissocié, chacun
de ceux-ci n'a de valeur qu'associé au devis des autres corps d'état.
L'Entrepreneur du présent lot devra donc, indépendamment du présent C.C.T.P., prendre connaissance des devis
des autres corps d'état, pour lesquels une intervention "Électricité" en fourniture, main-d'œuvre, raccordement,
etc..., serait décrite ou nécessaire.
L'Entrepreneur du présent lot a l'obligation de consulter les autres corps d'état qui devront lui fournir en temps utile
et par écrit leurs besoins réels d'électricité, particulièrement pour les moteurs, intensités de démarrage et intensités
nominales, puissances.
Dans cette éventualité, la responsabilité appartenant au lot Électricité, le titulaire de ce lot qui n'aurait pas averti le
Maître d'Œuvre en temps utile serait seul responsable et les modifications éventuelles seraient entièrement à sa
charge.
10
L'Entrepreneur du présent lot devra indiquer aux autres corps d'état, dans les délais imposés par le planning, les
ouvrages dont il a besoin (tels que socles, massifs, réservations, etc...) faute de quoi il se trouverait dans
l'obligation de les exécuter à ses frais.
1.10.2. Coordination en matière de Sécurité et Protection Santé
Conformément à la loi du 31 décembre 1993 (décret d'application du 26 décembre 1994), l'Entrepreneur devra se
conformer aux exigences du coordonnateur S.P.S. (Sécurité et Protection de la Santé) et tenir compte de ses
demandes, sans supplément de prix.
L'Entrepreneur devra inclure dans son offre les coûts des dispositions nécessaires au respect de la législation dans
ce domaine.
1.11.
DEMARCHES ET RAPPORTS AVEC L'ADMINISTRATION
L'Entrepreneur du présent lot devra faire toutes les démarches nécessaires, avant l'exécution de ses travaux,
auprès des services Techniques intéressés. Il devra tenir le Maître d'Œuvre au courant de ses demandes
d'agréments et lui remettre une copie des accords obtenus.
A défaut, ne pouvant justifier de ses démarches, il supportera les frais de modifications éventuelles demandées par
les Services Officiels (E.D.F, Bureau de Contrôle, les services Commerciaux et techniques de FRANCE
TELECOM, etc...).
L'Entrepreneur du présent lot assistera aux vérifications avant la mise en service et exécutera, à ses frais, les
modifications éventuelles qui seraient nécessaires pour rendre ses installations conformes aux normes, aux
règlements en vigueur et au présent C.C.T.P.
1.12.
MATERIELS REGLEMENTAIRES
L'Entrepreneur sera tenu de fournir, pour l'exécution de ses travaux, du matériel de première qualité portant la
marque nationale de conformité aux normes NF.
Toutes les fournitures seront neuves, de fabrication récente et première qualité, elles devront toujours
correspondre en tous points, aux échantillons approuvés lorsque ceux-ci sont demandés.
L’ensemble des travaux sera conforme aux normes françaises et aux règles de l’art, aux documents techniques du
CSTB ainsi qu’aux règlements en vigueur à ce jour.
IMPORTANT : Pour tous les matériels non définis par une marque et un type dans le présent document,
l'entreprise, à l'appui de son offre, devra fournir les marques et types du matériel proposé, ainsi qu’un certificat de
conformité délivré par un organisme habilité à garantir le qualité du matériel en question, faute de quoi son offre ne
pourra être retenue.
11
1.13.
PRESTATIONS ANNEXES DUES AU PRESENT LOT
L'Entreprise devra :
- le montage et le démontage de tous engins et échafaudages nécessaires à la réalisation des ouvrages du présent
lot,
- les percements, saignées, branchements, tamponnages et scellements nécessaires à la réalisation des ouvrages
du présent lot,
- la protection anti-oxydation sur toutes les parties métalliques de canalisations ou appareils du présent lot, ainsi
que la peinture définitive.
L'Entrepreneur reste responsable des conséquences que peuvent avoir ses travaux sur la solidité des
constructions et des traces ou fissures qui pourraient apparaître par la suite.
1.14.
CONDITIONS GENERALES D'EXECUTION
Percements, réservations et rebouchages
Les réservations seront réalisées par le Gros - œuvre selon les plans de réservations réalisés par l'Entreprise du
présent lot et communiqués au bureau d'Etudes Structure dans les délais fixés par lui. Faute de respecter ce délai
l'entreprise du présent lot assumera les conséquences techniques et financières, y compris celles relatives aux
ouvrages des autres corps d'état.
Protection des ouvrages
L'Entreprise est tenue d'assurer sous son entière responsabilité et selon tous moyens appropriés, la protection de
ses ouvrages et matériaux pendant toute la durée du chantier et jusqu’à réception.
Il les assure par tous les dispositifs nécessaires de son choix sans que la responsabilité d’un quelconque
intervenant puisse être mise en cause et sans pouvoir prétendre à aucun supplément.
1.15.
CONTROLE, ESSAIS, RECEPTION ET MISE EN SERVICE
1.15.1. Contrôle des installations
A la réception, une minutieuse inspection de la pose des appareillages et canalisations sera effectuée. Tout
ouvrage qui serait négligé ou dont la fixation serait insuffisante sera systématiquement refusé.
1.15.2. Essais et réception
Ils seront réalisés conformément à la partie 6 de la norme NF C 15.100. L'Entrepreneur doit, à cet effet, le
personnel et le matériel pour procéder à ces essais. Il assistera aux vérifications faites par l'Organisme de
Contrôle.
12
Toutes défectuosités constatées seront immédiatement réparées par l'Entrepreneur.
Les résultats des vérifications feront l'objet d'un rapport détaillé qui sera signé par le Maître d'œuvre et
l'Entrepreneur.
1.15.3. Mise en service
L'Entrepreneur du présent lot doit être présent lors de la mise en service effective des installations, il assistera le
service entretien pour donner toutes les indications nécessaires à la bonne marche de l'installation.
1.16.
GARANTIE CONTRACTUELLE
La période de garantie est de 2 années, à compter de la date de réception. Le matériel installé devra donner le
maximum de fiabilité pour un service permanent.
Cette garantie portera sur tous les défauts visibles ou non des matériaux employés, contre tous vices de
construction ou de conception et sur le bon fonctionnement de l'installation, tant dans l'ensemble que dans les
détails. Toute pièce ou élément reconnu défectueux sera remplacé.
En cas de défectuosité d'un appareil, la période de garantie sera prolongée d'une durée égale à celle de
l'indisponibilité. Aucun remplacement partiel ne sera admis.
1.17.
CARENCE DE L’ENTREPRISE
En cas de carence de l'entreprise (non-exécution dans les délais d'une tâche prévue dans ses prestations), il
pourra être fait appel à une autre entreprise pour exécuter les travaux à la place de l'entrepreneur défaillant.
Les frais correspondants seront prélevés sur le marché de l'adjudicataire. Après rappel d'usage, l'intervention de
l'entreprise remplaçante sera notifiée à l'adjudicataire par simple lettre recommandée.
13
2. LIMITES DE PRESTATIONS
L'Entrepreneur du présent lot devra se mettre en rapport avec les titulaires des lots ayant une interférence avec ses
travaux, afin de définir les différents détails d'exécution et de raccordement de leurs ouvrages, ainsi que l'ordre
logique de leurs ouvrages et les sujétions en découlant.
Les travaux à charge du présent lot seront repérés dans la colonne des travaux « lot électricité »
Les travaux imputables aux autres corps d’état seront signalés dans des travaux « autres lots »
Présent Lot
Autres lots
MAÇONNERIE – PLATRERIE
percements (plans de réservations, fournis en temps utiles au
bureau G.O) zone extension
percements (plans non fournis en temps utile) zone extension
rebouchements des réservations zone extension
raccord d’enduit sur rebouchage zone extension
contrôle du bon positionnement des réservations
rebouchage des trémies verticales et horizontales
fourniture et pose des coffrages pour le rebouchement des trémies
carrotage dans murs ou dalles existantes
réservations pour coffret de branchement ERDF déplacé ou
remplacé en façade du bâtiment
fourniture du nouveau coffret de branchement ERDF
branchement de chantier comprenant la souscription du contrat
EDF, le comptage et l'armoire générale de chantier
coffret de chantier y compris câblage depuis l'armoire générale
x
x
x
x
x
x
x
x
x
ERDF
x
x
14
Présent Lot
VRD
Tranchées, fourreaux entre réseau public ERDF et coffret de
façade du bâtiment
Reprise du Câbles entre réseau public ERDF et coffret de façade
du bâtiment y compris raccordements sur coffret
Câblage, fourreaux de protection IK 07 entre coffret de façade x
déplacé et TGBT
Tranchées, fourreaux (3 TPC ø 50) et chambres de tirage pour
adduction France TELECOM depuis la chambre F.T. la plus proche
Raccordement sur boitier FT existant en façade et liaison jusqu’à x
réglette intérieur en faux plafond
Luminaires d'éclairage extérieur en façade du bâtiment et câblage x
depuis armoire
Candélabres d'éclairage extérieur y compris mat et câblage depuis
attente électricien sur 1er mat
Fourreau entre 1er candélabre et TGBT
Câblage électrique entre 1er candélabre et TGBT y compris x
gestion par lumandar et horloge
Présent Lot
Autres lots
ERDF
ERDF
EXISTANT
x
x
Autres lots
MENUISERIE – FAUX PLAFOND – CLOISONS - ISOLATION
Placards techniques courants forts avec porte suivants plans
architectes pour armoire électrique
Armoire électrique et goulottes hautes et basses
x
Présent Lot
SERRURERIE
Ventouses ou gâche sur portes avec contrôle d’accès
Raccordement électriques des ventouses ou gâches sur portes x
asservis
x
Autres lots
x
15
3. DESCRIPTION DES OUVRAGES D’ELECTRICITE
Visite des lieux
L’entreprise est censée avoir apprécié les difficultés qu’elle pourrait rencontrer pour l’exécution des travaux.
La visite sur site est obligatoire et une attestation de visite devra être signée par le maitre d’ouvrage ou son
représentant. Aucune réclamation ne pourra être faite après la consultation.
3.1. INSTALLATION DE CHANTIER
L'Entreprise du présent lot devra la mise en œuvre d'un branchement provisoire 400 V TRI + N + T, depuis le
comptage installé par le lot GO et l'installation de chantier répondant au décret du 14 novembre 1988 et aux
recommandations de l'O.P.P.B.T.P.
L'installation de chantier comprendra 1 coffret possédant un indice de protection approprié au lieu d'installation.
Chaque coffret, monté sur pied ou mural, sera équipé d'un dispositif d'arrêt d'urgence du type coup-de-poing, de 4
PC en face avant avec protections différentielles par disjoncteurs et, lorsque nécessaire, d'un transformateur de
sécurité protégé conforme à la norme NF EN 60-742.
L'alimentation de ces coffrets sera réalisée par câble U1000 R2V de section appropriée depuis l'armoire générale
ou le disjoncteur de branchement installés par le lot G.O.
La maintenance de ces installations sera assurée par le présent lot pendant toute la durée des travaux.
Le présent lot devra également l'éclairage du cheminement principal par projecteurs portatifs, compris
alimentations et protections, ainsi que la maintenance de l'ensemble des installations. Le niveau d'éclairement à
maintenir devra être conforme à la réglementation du code du travail.
Il devra également une amenée de courant électrique provisoire au droit de la chaudière électrique pour mise en
chauffe plancher chauffant 12 KW TRI +N+T par câble U1000 R2V de section appropriée depuis l’armoire générale
de chantier, y compris protection de calibre adapté.
L'installation de chantier sera déposée et évacuée en fin de travaux.
3.2. TRAVAUX DE DEPOSE
Le présent lot aura à sa charge :
La neutralisation et dépose des installations électriques existantes au rez de chaussée (y compris chauffage
électrique, armoires électriques, prises luminaires) jusqu’au coffret de coupure extérieur.
16
Il sera également prévu la dépose de l’ensemble de l’équipement d’alarme incendie : boitier d’alarme, déclencheur
manuel… qui seront ré installés après réaménagement.
NOTA : La dépose des canalisations s’entend y compris le retirage des conducteurs ou câbles sous fourreaux
encastrés.
Les matériels et les canalisations non réutilisés, en bon état et conformes aux normes, seront laissés à disposition
du Maître de l’ouvrage.
Les matériels et les canalisations hors d’usage seront évacués. L’ensemble des fourreaux existants seront
abandonnées et la nouvelle distribution réalisée en faux plafond sous fourreaux (or sous sol et locaux techniques).
3.3. PERCEMENT, REBOUCHAGE
L’ensemble des percements (et rebouchage) nécessaires au passage des réseaux sera à la charge du présent lot,
soit :
Au passage des cloisons / murs / impostes de portes
En traversée de dalles existantes
Chaque rebouchement devra respecter le degré coupe feu de la paroi traversée.
3.4. ORIGINE DES INSTALLATIONS
L'origine des installations est le coffret de coupure en façade existant qui sera déplacé voir remplacé par ERDF en
parallèle de nos travaux d’extension et de la restructuration, la position actuelle du coffret étant sur l’emprise de
l’extension.
Travaux à charge de l'entreprise :
Liaison sous fourreau métallique en VS + protection mécanique entre coffret de façade déplacé et disjoncteur de
branchement situé dans le TGBT y compris tout équipement de raccordement dans coffret
Liaison téléreport entre panneau de comptage et coffret (cf. ci-dessous)
fourniture, pose et raccordement d'un disjoncteur de branchement, type 4x30/60A différentiel 500mA sélectif, dans
TGBT,
raccordement du disjoncteur sur câble ERDF aboutissant dans le placard, y compris fourniture et pose d'un
fourreau CSA si nécessaire.
TELEREPORT
L'installation est strictement conforme aux préconisations d'ERDF. Elle est composée d’une liaison de téléreport en
câble 2 paires (réf 48.37.300) entre panneau de comptage et boîtier de téléreport extérieur (sur coffret déplacé).
17
L'intégralité de ces travaux est à la charge du présent lot.
OBTENTION DU CONSUEL :
L’obtention et la fourniture en fin de chantier des certificats « CONSUEL » pour toutes ses installations électriques
est à la charge du présent lot y compris les frais de contrôle technique s’y affairant.
Le coût du contrôle « CONSUEL » est à la charge du présent lot.
3.5. RESEAU DE TERRE & EQUIPOTENTIALITE
3.5.1. Prise de terre
La valeur de la résistance de la prise de terre est en principe déterminée en tenant compte de la limite
conventionnelle de la tension de contact présumée, fixée à 50V dans des conditions normales.
La valeur de la résistance de la prise de terre sera compatible avec la sensibilité des dispositifs différentiels.
La prise de terre du bâtiment est existante, elle sera reprise par mise en place, d'un câble cuivre nu de section
minimale 29 mm² sur la partie extension
Une barrette de terre sera installé au droit du TGBT et sera raccordé à la barre collectrice de terre du TGBT par fil
H07VR vert/jaune.
La barre collectrice de terre de chaque armoire ou coffret divisionnaire (dont TD étage) sera également raccordée à
la barrette de terre du TGBT par fil H07VR vert/jaune.
3.5.2. Mise à la terre des masses d'utilisation
En aval de la barre collectrice, le réseau de terre permettra le raccordement :
de toutes les masses métalliques susceptibles d'être mises accidentellement sous tension,
des huisseries métalliques (selon NF C 15.100)
des armoires électriques de distribution, y compris la face avant formant porte (sauf si classe 2),
des broches de terre des prises de courant,
des carcasses métalliques de tous les organes électriques,
des appareils d'éclairage,
de la borne de terre à disposition des autres corps d'état,
des conducteurs de protection de toutes les canalisations.
Cette liste n'est pas limitative, le but à atteindre étant de constituer un ensemble équipotentiel.
18
En aucun cas, le conducteur principal de protection ne devra être coupé. Les dérivations se feront à l'aide de
bornes anti-cisaillantes.
3.5.3. Liaison équipotentielle principale
L'Entreprise devra la mise en œuvre d'une liaison équipotentielle principale, conformément à l'article 411.3.1.1 la
NF C 15.100 (édition 2002).
Cette liaison concernera le conducteur principal de protection, les canalisations métalliques d'eau, de gaz, de
chauffage et les éléments métalliques de la construction.
Les canalisations seront connectées au plus près de leur pénétration dans le bâtiment.
Les connexions seront réalisées par colliers vissés et soudures sur les canalisations.
3.5.4. Liaisons équipotentielles supplémentaires
Des liaisons équipotentielles supplémentaires seront mises en œuvre dans les locaux sanitaires, et concerneront :
les canalisations d'eau chaude, eau froide et les vidanges,
les éléments métalliques simultanément accessibles,
Les éléments métalliques en dehors des volumes 1, 2, 3 pour les grandes salles d'eau.
3.5.5. Gaz
Sans objet
3.6. ARMOIRE ELECTRIQUE
3.6.1. Enveloppes
Les matériels seront mis en œuvre dans une enveloppe répondant aux caractéristiques suivantes :
-
classe 2 pour le TGBT,
type modulaire, platines de fixation, plastrons démontables, porte à serrure
Le dimensionnement des enveloppes devra permettre de disposer d'une réserve équipable égale, au
minimum, à 30% de la surface utile.
Les calibres et sensibilités des appareils de protection devront permettre d'obtenir une sélectivité verticale
convenable.
Tous les départs devront être repérés par étiquettes indélébiles et il sera fourni un schéma de câblage de chaque
coffret ou armoire, posé dans la porte sous pochette plastifiée.
19
3.6.2. Dispositifs de protection
L'entreprise doit revoir l'ensemble des dispositifs de protection afin de les adapter aux prestations définitivement
arrêtées. Sont notamment reconsidérés les pouvoirs de coupures et de fermeture des différents dispositifs de
coupure et de protection en fonction des courants de court-circuit considérés et en respectant la sélectivité des
protections.
L'équipement des armoires sera conforme au DTU 70-1
Les calibres, réglages, tarages, etc... des appareils sont portés sur les plans de relevé des installations.
Des disjoncteurs équipent tous les circuits divisionnaires
Les sections des conducteurs du câblage des armoires sont conformes aux tableaux 52 C et 52 H de la norme NF
C 15.100.
La norme C 15-100 doit être appliquée.
Chaque armoire doit comporter à proximité un moyen de coupure d'urgence accessible au public.
3.6.3. Equipement intérieur TGBT
Il sera équipé de :
-
1 disjoncteur 4x63A avec bobine de déclenchement à émission de tension
1 parafoudre 40kA protégé par disjoncteur
1 disjoncteur différentiel 4x40A 300mA PAC avec bobine de déclenchement à émission de tension
1 disjoncteur différentiel 2x32A 300mA TD existant avec bobine de déclenchement à émission de tension
1 disjoncteur différentiel 2x20A 30mA avec bobine de déclenchement à émission de tension
2 disjoncteurs différentiels 2x16A 30mA avec bobine de déclenchement à émission de tension
1 disjoncteur différentiel 2x10A 30mA
3 disjoncteurs 2x20A
2 télérupteurs 2x16A
2 contacteurs 2x20A
1 relais temporisé de 0,1s à 10h
2 relais inverseur 2x10A
1 inter horaire programmable 4 canaux
1 inter crépusculaire
1 inter 3 positions (marche – arrêt – automatique)
1 disjoncteur 2x16A (éclairage extérieur)
1 contacteur 2x16A (éclairage extérieur)
1 boîtier de télécommande pour l'éclairage de sécurité
3 inters avec voyant en face avant pour le local
1 PC 2x10/16 A + T en face avant
Liste non exhaustive
Les schémas électriques sont à la charge de l’entreprise.
20
Nota : le courant de décharge maximal (40kA) du parafoudre est donné à titre indicatif, l'entreprise devra faire une
évaluation du risque de foudre sur site. D'autre part le parafoudre sera mis à la terre conformément à la
réglementation.
Les calibres et sensibilités des appareils de protection devront permettre d'obtenir une sélectivité verticale
convenable.
Tableau divisionnaire existant Etage:
Son alimentation devra être reprise depuis le TGBT.
3.6.4. Câblage
L'ensemble sera câblé en fils souples HO7V-K, avec embouts type STARFIX et sera identifié par système de
repérage LEGRAND ou techniquement équivalent CAB 3 ou MEMOCAB.
L'alimentation de l'appareillage modulaire s'effectuera par l'intermédiaire de répartiteurs à verrouillage automatique
des connexions, du type LEXICLIC de marque LEGRAND ou techniquement équivalent.
L'arrivée des câbles se fera sous goulotte évolutive DLP avec cornet de finition, afin d'assurer une jonction parfaite
entre la goulotte et l'enveloppe de l'armoire.
3.6.5. Coupures d'urgence électricité
Boîtier identifié, avec BP sous vitre à briser, placé dans la circulation pour le TGBT y compris raccordement sur
bobine du disjoncteur correspondant.
3.6.6. Coupures d'urgence ventilation
Boîtier identifié, avec BP sous vitre à briser, placé dans la circulation pour le TGBT y compris raccordement sur
bobine du disjoncteur correspondant.
3.7. DISTRIBUTION SECONDAIRE
Depuis le TGBT, la distribution sera réalisée:
3.7.1. Distribution apparente
-
dans les locaux du sous sol, en câble U1000 R2V de section appropriée, posés sous fourreaux en montage
métro :
Les dérivations seront réalisées sous boîtes type PLEXO munies de bornes de jonction.
21
-
dans les autres locaux, en câble U1000 R2V de section appropriée, posés sous goulottes chevillés vissés :
Les dérivations seront réalisées sous boîtes saillies munies de bornes de jonction.
-
dans les vides de construction accessibles (faux plafond, etc...) en câble U1000 R2V de section appropriée,
fixés sur colliers COLSON avec embase à cheville, ou sur chemin de câble pour les parcours communs à plus
de 2 câbles :
Les dérivations se feront sous boîtes type PLEXO associables, équipées de barrettes de connexion.
Quel que soit le mode de pose, les câbles seront identifiés à chaque tenant, aboutissant et à chaque
changement de direction par systèmes de repérage à fixation par colliers COLRING.
Tous les percements et réservations nécessaires au cheminement des canalisations sont à la
charge du présent lot.
3.7.2. Distribution encastrée
-
Dans les parois béton, par système "pieuvre" comprenant les boîtes de centre, les boîtes de descente et
les boîtiers de réservation pour l'appareillage.
L'ensemble du matériel de préfabrication sera du type POROUGE ou équivalent. Les boîtiers
pour
appareillage seront du type mixte vis-griffes avec anneau pivotant autobloquant au
serrage.
Dans les parois maçonnées, en fils HO7 V-U de section appropriée, posés sous conduits ICTL encastrés. Les
boîtes d'encastrement seront du MULTIFIX AIR de SCHNEIDER ou techniquement équivalent (de technologie
limitant les déperditions d'air) pour fixation à vis, avec entrées latérales et frontales à membranes souples.
L'exécution des saignées, des rebouchages et des raccords plâtre soignés est à la charge du
présent lot pour la partie existante lorsqu’au doublage n’est ajouté.
En respectant scrupuleusement les normes, les différents circuits sont réalisés sous fourreaux encastrés en
dallage et en faux plafonds pour la distribution de l’existant grâce à des conducteurs type HO7 VR. Tous les circuits
seront tirés avec conducteur de protection.
Toutes les précautions sont prises afin d'éviter les déplacements, pincements, arrachages des fourreaux et des
boites d'encastrement lors du coulage du béton.
Les dispositions nécessaires sont prises afin d'éviter la pénétration d'eau, de fluides ou de corps étrangers dans les
gaines et fourreaux (risques de gel, de mauvais glissement des conducteurs, etc...)
3.7.3. Câblage informatique
Voir § VDI
3.7.4. RT 2012
22
La partie extension de cette opération est labellisée RT 2012, elle est soumise à l’objectif d'étanchéité à savoir
- Qv < ou = 0.6 m3/h/m² sous 4Pa.
Dans ce cadre, l'entreprise doit se soumettre à cette obligation et respecter les règles de mise en œuvre qui
figurent dans les guides du CETE et de l'ADEME "Généralités et sensibilisation sur la perméabilité à l'Air" et
"Réussir l'Etanchéité à l'air de l'Enveloppe et des Réseaux".
Le présent lot devra reboucher tous les fourreaux et réservations afin d'être conforme à ce niveau d’étanchéité.
3.8. ECLAIRAGE ET APPAREILLAGES
3.8.1. Généralités éclairage
Les niveaux d'éclairement seront conformes aux directives de l'AFE relatives à l'éclairage des établissements de
type R, à savoir:
-
Bureaux : 400 lux
Accueil : 300 lux
Salles multi activités et salle de vie : 300 lux
Locaux de repos : 200 lux
Halls, dégagements, vestiaires et sanitaires : 200 lux
Locaux techniques et rangements : 200 lux
Les appareils d’éclairage seront livrés complets, avec l’appareillage, lampes ou tubes, accessoires
de pose et de fixation. Leur fixation ou suspension sera indépendante des faux plafonds et de leur
ossature.
Tension d’utilisation des lampes et tubes : 250 V.
Teinte des appareils aux choix de l’Architecte.
Durée de vie minimale des sources :
-
6000 à 8000 h pour les lampes fluorescentes ou à décharge.
Appareillage compensé. Allumage des tubes fluorescents, par ballaste électronique.
3.8.2. DEFINITION DES ECLAIRAGES
Les appareils répondront aux caractéristiques principales suivantes :
-
luminaire fluorescent encastré 2x36W type INDI QUATTRO de THORN ou techniquement équivalent, avec
diffuseur acier laqué blanc micro perforé.
-
23
-
-
-
Position : dans le bureau, office, changes (avec ballast électronique gradable), salle multi activités et salles
de vie.
Applique direct / indirect 2 x 25W avec ballast électronique et sur variation type KAROS POLY 2X FBT E27
de RESISTEX ou techniquement équivalent, dans les salles de repos
Downlight / spot encastré 1 x 26 W ou 1 x32 W type CHALICE 190 V DE THORN ou techniquement
équivalent,
hublot 26 W étanche IP 55 type MAP 400 de SARLAM ou techniquement équivalent, dans petits locaux et
escalier sous-sol.
luminaire fluorescent 2x58W à vasque polycarbonate étanche (IP44), dans Locaux techniques et
rangements, et sous sol
Hublot extérieure 1 x 53 W avec ballast électronique, diffuseur opale verre. Classe SC2. Protection IP65,
étanche, robuste, collerette blanc, type PUMA de THORN ou techniquement équivalent, sur les façades
extérieur
3.8.3. DEFINITION DES APPAREILLAGE
Interrupteur simple allumage, va et vient ou double allumage
Interrupteur simple allumage, de marque ARNOULD série ESPACE LUMIERE ou équivalent, finition blanc,
encastré, fixation par vis.
Position : suivant plans BET (sauf locaux techniques et humides).
Interrupteur simple allumage étanche
Interrupteur simple allumage, de marque LEGRAND série PLEXO ou équivalent, degré IP 55, encastré, fixation par
vis.
Position : locaux techniques et humides.
Bouton poussoir lumineux
Bouton poussoir avec voyant lumineux, marque ARNOULD série ESPACE LUMIERE ou équivalent, montage
encastré, fixation par vis.
Position : salles de vies et salles d’activités
Détecteur de présence en applique ou plafonnier :
24
L'éclairage du SAS, des sanitaires, des changes et circulation suivant plans sera commandé par détecteurs de
présence temporisés, y compris relais dans coffret TGBT créé.
Les détecteurs de présence seront tous relayés par contacteurs et seront de caractéristiques suivantes :
Ils ont :
une distance de détection de 16 m ;
un angle de détection de 180° ;
un temps d’éclairage de 12 s à 16 mn ;
une sensibilité de 3 lux.
seuil réglable de luminosité : 10 à 4000 Lux
Ils pourront être de type Espace de marque ARNOULD ou similaire.
Ils seront étanches dans locaux techniques et divers.
Position : suivant plans ELEC.
Prise des communs
Prise de courant 10/16 A + terre, série Espace de marque ARNOULD, fixation par vis, position suivant plans
Prise de courant étanche
Prise de courant normalisée à éclipse 10/16 A + terre, série Plexo 10 de LEGRAND, IP 44-7 ou équivalent fixation
par vis.
Position : locaux techniques.
3.8.4. Principe retenu pour l'éclairage
Halte garderie :
-
Par commandes local ou sur détection suivant plans
Éclairage extérieur :
HUBLOTS DE FACADE OUEST
La commande de l'éclairage extérieur sera automatique sur lumandar + programmation, 1 circuit distincts de
prévus.
25
Chaque circuit sera réalisé par interrupteur crépusculaire associé à un interrupteur horaire à cadran digital, à
programmes journalier et hebdomadaire, avec réserve de marche 100 heures.
La distribution intérieure sera conforme au chapitre "Distribution secondaire".
HUBLOTS DE FACADE SUD et NORD
Les autres luminaires seront commandés par interrupteur ou détection selon plans électriques.
CANDELABRES (hors lot) :
Il sera prévu également prévu un départ protégé avec asservissement sur horloge et lumandar pour l’éclairage
extérieur qui sera réalisé par deux candélabres (hors lot). L’ensemble des fourreautages seront à la charge du
VRD. L’électricien réalisera le câblage du 1er candélabre depuis le TGBT.
3.8.5. Implantation des équipements
Par rapport au sol fini, les hauteurs d'implantation de l'appareillage sont :
- 1,10 m pour les interrupteurs et boutons poussoirs,
- 1,50 m pour les interrupteurs, boutons poussoirs et prises de courant des parkings,
- 1,20 m pour les prises de courant au dessus des plans de travail (repère H sur plans)
- 0,25 m pour les prises de courant (autres cas),
- 0,25 m pour les conjoncteurs téléphoniques/ RJ 45, prises TV,
- 1,50 m pour les appliques cuisine,
- 2,10 m pour les autres appliques.
Important :
La hauteur des prises : les appareillages électriques (prises de courant, interrupteurs) installés dans les locaux
susceptibles de recevoir des enfants d'âge maternel devront être positionnés à une hauteur supérieure à 1,30 m.
3.9. Eclairage de sécurité
L'Entreprise du présent lot a à sa charge le réseau d'éclairage de sécurité de la zone réhabilité, son extension de
type C non permanent.
Les blocs de sécurité existants du rez de chaussée seront déposés et réutilisés suivant nouvel aménagement,
position suivant plans électriques.
Pour le sous sol et l’étage existant, le présent lot doit la dépose et repose des blocs existants suivant indications
sur plans électriques y compris reprise du câblage.
26
Selon la réglementation en vigueur, l'éclairage de sécurité répondra aux objectifs suivants :
-
éclairer les circulations,
permettre une reconnaissance des obstacles,
signaler les issues et cheminements pour procéder à l'évacuation des locaux,
permettre l'intervention du personnel de sécurité.
L'éclairage de sécurité sera réalisé par appareils d'éclairage :
-
avec pictogrammes internationaux conformes à la norme NF X 08-003,
avec inscription "sortie", "sortie de secours" ou flèche directionnelle selon le cas, sur fond vert,
étanches (IP 44 minimum) pour les locaux à environnement humide.
Les blocs de balisage seront installés aux issues des salles et dégagements recevant plus de 50 personnes, à tous
les changements de direction et à chaque obstacle, ainsi que dans les locaux techniques.
L'éloignement entre deux blocs de balisage ne devra pas excéder 15 m.
Les blocs d'ambiance seront installés dans les locaux recevant plus de 100 personnes, afin d'obtenir un niveau
d'éclairement de 5 lm/m².
3.9.1. Blocs autonomes
Les blocs autonomes seront conformes aux normes NF C 71-800, 801 et 805 homologués NF AEAS "BAES".
Testables SATI secteur présent et absent, à mémorisation des résultats par LED, ils seront équipés d'un bloc
batterie interchangeable sans nécessité de coupure secteur, en toute sécurité pour l'intervenant.
Ils présenteront en face avant une surface plane de 227 x 90 mm minimum permettant de recevoir si besoin les
étiquettes autocollantes de signalisation.
Caractéristiques des équipements à mettre en œuvre :
- bloc autonome de balisage à test automatique SATI, saillie, à mémoire, flux lumineux 45 lm, autonomie 1 heure,
IP55 IK08, de marque LEGRAND ou techniquement équivalent,
-
- étanche IP 55 pour les blocs extérieurs et dans locaux techniques,
- grille de protection IK10 métallique rilsanée blanche pour les blocs risquant le choc en partie basse des
parkings.
- bloc autonome d'ambiance à test automatique SATI, saillie, à mémoire, flux lumineux 360 lm, autonomie 1 heure,
27
3.9.2. Télécommande
Un boîtier de télécommande permettant la mise au repos des blocs autonomes (existants ré installés et ceux
ajoutés) sera installée dans le TGBT.
Ce boîtier sera aussi raccordé à la centrale d'alarme incendie.
La commande devra pouvoir effectuer la mise au repos de tous les blocs autonomes et de l'alarme incendie.
2.11.3. Distribution
La distribution sera conforme au chapitre "Distribution ".
3.10.
ALIMENTATIONS F.M. ET AUTRES USAGES
L'Entreprise devra l'alimentation, depuis l'armoire générale du local respectif, des équipements définis ci-après.
Chaque alimentation sera réalisée en câble R2V sous fourreau et protégée, en tête, par disjoncteur différentiel
avec porte étiquette en face avant.
3.10.1. PAC
Câble U1000 R2V 5x10 mm² (P= 22 kVA Tri + N + T) pour le local pompe à chaleur
Alimentation aboutissant dans local technique au droit de l'armoire, avec un mou de 2m.
Le raccordement sur l'armoire n'est pas à la charge du présent lot.
Il sera également prévu un coffret de coupure double réglementaire (force et puissance) en extérieur du local.
3.10.2. Double flux
Câble U1000 R2V 3x 2,5mm² sous fourreau (P=1000 W mono + T)
Alimentations aboutissant en combles techniques sur interrupteurs de proximité du type LEXIC VISTOP ou
techniquement équivalent cadenassables en position ouvert.
La liaison en aval des interrupteurs n'est pas à charge du présent lot.
Liaison en câble R2V 2x1,5 mm² entre tableau d'alarme et caisson double flux à charge du présent lot.
28
3.10.3. Chauffe eau
Câble U1000 R2V 3x2.5mm² sous fourreau (P = 2 kVA mono + T) aboutissant sur boite de raccordement suivant
plan BET. L’entreprise devra également le contacteur HC/HP à rajouter dans le TGBT.
La liaison et le raccordement en aval du socle de raccordement ne sont pas dus au présent lot.
3.10.4. . Système de sécurité incendie
Câble U1000 R2V 3x2,5 mm² (P=200 VA mono + T)
Alimentation aboutissant sur le tableau de signalisation dans le placard VDI zone accueil mairie.
Les équipements en aval de l'alimentation sont dus au présent lot (voir chapitre alarme incendie).
3.10.5. . Système VDI
Câble U1000 R2V 3x1,5mm² (P=500 VA mono + T)
Alimentation aboutissant sur la baie de brassage
Les équipements en aval de l'alimentation sont à charge du présent lot, voir § VDI
3.10.6. Contrôle d’accès (option)
Alimentation aboutissant sur la platine dans SAS
Les équipements en aval de l'alimentation sont à charge du présent lot, en option voir § CONTROLE d’ACCES
3.10.7. Vidéo surveillance (option)
Alimentation aboutissant sur la platine dans SAS
Les équipements en aval de l'alimentation sont à charge du présent lot, en option voir § CONTROLE d’ACCES
3.10.8. Coupures pompier
29
Boîtiers identifiés, avec BP sous vitre à briser, placés à l'extérieur, y compris relayages en armoire et raccordement
sur boîtiers de coupure.
L'une des coupures agira sur le disjoncteur général de l’établissement, l'autre sur ceux de la ventilation.
3.11.
ALARMES TECHNIQUES
3.11.1. Tableau d'alarmes
Fourniture, pose et raccordement, dans le TGBT, d'un tableau d'alarmes techniques modulaire
LEXIC de marque LEGRAND, ou techniquement équivalent, équipé d'un système de connexion
permettant de raccorder le boîtier d'alimentation au boîtier directions sans câblage.
En complément, un report de synthèse par voyant, raccordé au tableau d'alarmes, sera installé en
imposte de la porte du placard technique ou en face avant de l'armoire.
La configuration de base comprendra de 2 à 5 directions.
-
Le tableau d'alarme sera équipé de :
1 voyant rouge par direction,
1 poussoir test lampe et ronfleur,
1 poussoir acquittement sonore,
1 poussoir acquittement lumineux,
1 ensemble batterie, accumulateur étanche au nickel cadmium.
3.11.2. Alarmes techniques à gérer
Les tableaux permettront de gérer les alarmes suivantes :
-
Centrale double flux à raccorder sur contact dépressostat
Pompe à chaleur
3.11.3. Distribution
L'Entreprise devra l'ensemble des canalisations nécessaires au bon fonctionnement des alarmes
techniques et conformément aux dispositions du chapitre distribution
30
4. DESCRIPTION DE L’EQUIPEMENT TELEPHONIQUE
L’Entreprise devra la fourniture, la pose et le raccordement d'un réseau de communication conforme aux exigences
de France Télécom.
Le réseau de communication comprendra les éléments suivants :
4.1. Adduction à partir du réseau France Télécom
L'origine des installations se situe au niveau de l’adduction France Télécom existante dans le boitier existant en
façade selon plans BET.
Depuis ce point, le présent lot devra :
-
1 réglette 7 paires dans le bureau, y compris raccordement sur arrivée FT.
Depuis les réglettes 7 paires, fourniture et pose de câbles 4 paires 0,6mm série 298 sous fourreaux jusqu'aux
points suivants plans y compris RJ 45 encastrés et raccordements.
Les RJ 45 seront de même série que l'appareillage électrique défini précédemment.
Une RJ 45 sera installé dans le local technique PAC.
4.2. Divers – repérage
Les installations projetées devront obligatoirement avoir reçu l'accord de France Télécom (fournir un plan de
précâblage au contrôleur). De plus, il sera réalisé un repérage de l’ensemble des prises téléphoniques par logos
normalisés.
31
5. DESCRIPTION GENERALE DES INSTALLATIONS D’INFORMATIQUE
Il sera prévu une mini baie de brassage pour la livraison de 3 postes travail qui sera disposée dans le placard du
bureau suivant plan.
5.1. Généralités
1. IL SERA PREVU UN CABLAGE VOIX / DONNEES / IMAGES (VDI)
Le câblage sera au minimum conforme à la classe E, constitué avec des composants au minimum conforme à la
catégorie 6 de la norme ISO/IEC 11801, 2ème édition.
L'organisation générale de la distribution sera réalisée par :
- un répartiteur général situé dans le placard technique courants faibles
Nota : les éléments actifs (routeurs, ordinateurs, serveurs, autocommutateurs, postes téléphoniques,…) sont
hors marché
5.2. Baie de brassage
La baie de brassage sera constituée de 1 mini baie de 10’’, d'une hauteur de 8 "U" et comprendra les
équipements suivants :
• panneau de brassage téléphonique 8 RJ45 – 1U pour les accès téléphonique depuis
l'autocommutateur
• panneau de brassage 8RJ45 – 1U pour la distribution capillaire vers les points d'accès
• les panneaux horizontaux 1 U passe fils
• les panneaux horizontaux 2 U passe-fils
• les anneaux guide-cordons pour organisation verticale
• les tablettes fixes
• 1 bloc d'alimentation avec 8 PC 2P+T et interrupteur avec voyant.
• Kit de mise à la terre
• Divers accessoires
5.3. Point d'accès RJ45
Un point d'accès RJ45 se compose d'un câble 4 paires cuivre raccordé à 1 prise RJ45 coté local et 1 prise
RJ45 coté répartiteur.
Le câblage cuivre aura les caractéristiques suivantes :
• impédance caractéristique de 100 Ohms
• 4 paires torsadées avec écran général
• certifiés catégorie 6 (au sens de l'ISO/IEC 11801 2ème édition - 2002)
32
• type F/FTP (blindage général par écran / blindage des paires par écran)
Le nombre de points d’accès est de 3 (2 dans le bureau et 1 dans l’accueil), position suivant plan Electrique.
L'entreprise devra également le repérage des câbles et prises RJ45 suivant la demande du maître d'ouvrage
ou de son représentant légal.
5.4. Adduction téléphonique
Voir § précédent.
5.5. Recette
L'entreprise devra l'ensemble des procédures de recette cuivre et optique selon la prescription de la catégorie 6
suivant la norme ISO/IEC 11801 2ème édition - 2002.
La recette de cette installation sera transmise en version papier au maître d'ouvrage dans le cadre des D.O.E.
33
6. DESCRIPTION DE L’ALARME INCENDIE
Le bâtiment est classé ERP 5ème catégorie de type R (halte garderie) sans locaux à sommeil.
L’installation incendie est existante et comprend :
-
1 centrale disposée dans le bureau actuel
Des sirènes (1 par niveau)
Des déclencheurs manuels
La centrale existante sera conservée et déplacée dans le nouveau bureau, position suivant plan.
Il sera ajouté et raccordé à la centrale déplacé l’équipement suivant :
- des déclencheurs manuels à membrane déformable, installés à proximité de chaque sortie de secours
à 1,30 m du sol fini,
- des diffuseurs d'alarme sonore supplémentaires, répartis de façon à être audible dans toute la zone traitée du
bâtiment.
L’ensemble des déclencheurs et sirènes existants situés au rez de chaussée seront réutilisés et re-câbler sur la
centrale déplacée, indications suivants plans électricité.
De même, l’ensemble des déclencheurs et sirènes existants situés au R+1 et en combles seront à re-câbler sur
cette centrale (indications suivants plans électricité).
L’ensemble des équipements est indiqué sur les plans Electricité.
6.1. Equipement d'alarme
L'équipement d'alarme est existant, il sera conservé et déplacé selon plans ELEC
Il sera installé dans le bureau et la maintenance des éléments de gestion et d'alimentation devra être aisée.
-
6.2. Appareils de commande manuelle
Ce sont des « bris de glace » en boîtier d'alarme incendie, de couleur rouge ne nécessitant pas de marteau.
Ils sont situés à proximité des portes d’accès principaux et à proximité des issues de secours.
Ils sont montés en série sur un même câble, pour chaque zone.
Ils peuvent être de marque LEGRAND ou similaire.
Position : conforme aux plans,
Liaison : câble 2 p 9/10 avec écran.
34
Montage série (boîtier d'encastrement posé par électricien ainsi que fourreaux de liaison).
-
6.3. Avertisseurs sonores
Une sirène sera ajoutée au rez de chaussée. Elle est située en position mural sous faux-plafond.
Elles sont de marque LEGRAND ou similaire. Les alimentations sont réalisées en câble pyrofeu 2x1.5 mm2.
Position : conforme aux plans.
La sirène existante de l’étage sera à recabler depuis le nouvel emplacement du coffret d’alarme incendie
6.4. Canalisations
Les câbles nécessaires au système de sécurité incendie seront indépendants des autres canalisations et
chemineront dans les compartiments spécifiques des chemins de câble et goulottes ou dans des fourreaux
distincts.
Le câble sera de la catégorie C2 1 paire 9/10e pour le raccordement du déclencheur manuel.
Les équipements d'alarme existants seront raccordés sur le tableau de signalisation, y compris mise en service et
essais.
35
7. DESCRIPTION DES INSTALLATIONS DE CONTROLE D’ACCES
7.1. Sonnette & digicode
Mise en place d’un système de contrôle d’accès simplifié type sonnette à l’entrée SAS comprenant :
-
Bouton poussoir étanche lumineux
CARILLON 110-230 V~ - 50/60 HZ - 2 TONS - CERTIFIÉ NF USE
Alimentation et câblage l’ensemble
Il sera également prévu la mise en place d’un digicode inox adapté pour l’extérieur y compris asservissement de la
ventouse.
7.2. Vidéophone (variante)
En option, il sera chiffré une installation de vidéophone avec deux postes intérieures. Cette prestation vient en
remplacement de la sonnette et du digicode.
7.2.1. Appareillage
L'entreprise devra l'installation d'un système de contrôle d'accès de type VIGIK, permettant
d'accéder dans les locaux, à l'aide d'un badge pouvant piloter la porte d'accès contrôlée ou en
appelant à l'accueil.
Le matériel sera de type URMET CAPTIV ou techniquement équivalent.
Il devra être prévu :
-
1 poste d'appel extérieur anti-vandalisme, IP 43 IK 07, avec BP et porte étiquette, équipé d'un micro, d'un
haut-parleur, d’un module caméra et d'un lecteur de proximité, à côté de la porte d'entrée,
-
le raccordement, sur le poste extérieur, des ventouses électromagnétiques de la porte (hors lot),
-
un bouton-poussoir de commande de gâche coté intérieur de la porte d'accès montée (NO-NF),
-
1 poste intérieur dans le bureau, à combiné avec sonnerie, et commande de porte, relié au poste extérieur
par 2 fils,
-
1 second poste intérieur dans la salle multi activité, à combiné avec sonnerie, et commande de porte, relié au
poste extérieur par 2 fils,
-
5 badges magnétiques de proximité,
-
une centrale de contrôle d'accès
-
une alimentation secourue 12 V =, type TBTS ou TBTP conforme au § 414.4 de la NFC 15100,
36
Chaque système devra permettre l'adjonction de plusieurs postes intérieurs ou de sonneries
supplémentaires.
Le système de contrôle d'accès devra être conforme à la norme ISO 14443 type A, il aura les
principales caractéristiques suivantes :
-
lecteur de proximité mono-technologie MIFARE 13,56 MHz,
gestion et programmation des badges depuis un PC permettant de valider et d'annuler chaque badge à l'aide
d'un boîtier d'encodage magnétique raccordé au PC,
chaque badge perdu sera automatiquement annulé dès qu'un nouveau badge sera encodée et passée
devant le lecteur de proximité, et ceci sans re-programmation sur place de la centrale de la montée,
logiciel de gestion fourni, compatible avec le système d'exploitation du PC.
L'accès devra pouvoir être libre à certaines heures de la journée, le portier sera piloté en
complément par un inter horaire installé dans le coffret SG correspondant.
NOTA : les postes d'appel extérieur et les postes intérieurs devront être installés à une hauteur
comprise entre 0,90 m et 1,30 m et à plus de 0,40 m d'un angle rentrant, conformément à la nouvelle
réglementation d'accessibilité des personnes à mobilité réduite.
7.2.2. Canalisations
L'Entreprise devra installer l'ensemble des équipements et des canalisations nécessaires au bon
fonctionnement des portiers, conformément aux dispositions du chapitre Distribution Courants forts
37
8. DESCRIPTION DE L’INTERPHONIE DE SURVEILLANCE
Dans la halte garderie, il sera prévu, en option, un système de surveillance des dortoirs au moyen d'un ensemble
comprenant :
- 1 micro d'écoute dans chaque salle de repos,
- 1 poste de réception dans les 2 salles de vie.
Le matériel sera de marque BOUYER ou techniquement équivalent. Le présent lot devra installer les
équipements suivants :
-
1 ampli modulaire 6 voies 230V AC / 24V CC, type PR 1106
1 carte écoute/détection interphone, type AZ 1219
1 poste-chef 3 directions, type PC 1153
1 baie 14U avec porte vitrée, kit de montage, poignées et tous accessoires, type BAIE 14
les micros encastrés en faux-plafond, 15 ohms, type SRB 701-03,
les accessoires de pose et de fixation.
le câblage de la baie, la mise en service et les essais.
Le poste chef devra être équipé de voyants permettant de signaler de quel local provient l'appel.
Les liaisons entre amplificateur et chaque micro seront réalisées en câble U1000 R2V 2x1,5 mm²
sous fourreau et/ou chemin de câble en faux-plafond.
La liaison entre amplificateur et poste-chef sera réalisée en câble souple 7p. 9/10°.
38
9. ESSAIS DES INSTALLATIONS
9.1. EPREUVES PREALABLES A LA RECEPTION DES INSTALLATIONS
La réception des travaux ne sera faite qu’après l’achèvement des travaux, toutes les autres approbations n’étant
que préliminaires.
Le fonctionnement, même partiel, des installations n’implique aucunement la réception des travaux, même de la
partie mise en service.
La réception sera prononcée tous essais et réglages terminés. Si un retard à l’achèvement des travaux est le fait
de l’entreprise, l’occupation des locaux ne signifiera aucunement la réception des ouvrages.
L'entreprise est soumise aux essais explicités au document technique COPREC n°1 (Moniteur du 17 octobre 1997)
pour les essais et contrôles, Les procès-verbaux étant rédigés suivant le document technique COPREC n°2
(Moniteur du 23 Juillet 1979).
EL : Installation Electrique
AT : réseaux de distribution collective et radiodiffusion
PE : portiers électroniques
Les PV cité ci-dessus devront être fournit au bureau de contrôle au moins 8 jours avant la réception des travaux
La réception sera faite lorsque l’entreprise aura :
Réparé ou remplacé toutes les parties défectueuses, étant précisé qu’aucun suintement ne sera toléré
Effectué tous les réglages de son installation
Prouvé qu’elle remplit toutes les exigences des plans et documents écrits
Fourni toutes les attestations demandées, sans plus value avec le maître d’Ouvrage.
9.2. GARANTIE TECHNIQUE
L’entrepreneur garantira tout appareil, installation et équipement fourni suivant le présent cahier des charges
pendant un an, à partir de la réception de l’installation par le Maître d’Ouvrage.
Les garanties biennales et décennales auront pour date d’effet la date de réception, ou en cas de réserves, lors de
la réception, la date de levée de celles-ci.
9.3. NETTOYAGE DE CHANTIER
L’entreprise devra le nettoyage du chantier. Tous ses gravats, déchets et emballage, seront évacués dans une
benne que l’entreprise aura prévue à sa charge.
39
10.
REGLES ET DIMENSIONNEMENT
10.1.
LOIS ET REGLEMENTS
Les installations du présent lot respecteront les textes réglementaires suivants :
Règlement sanitaire départemental type
Les Règlements de sécurité contre l'incendie dans les bâtiments d'habitation et E.R.P.
Les Documents Techniques Unifiés.
Les Normes Françaises en vigueur.
Règlement acoustique du 1/01/1996 concernant les bruits d’équipement intéressés par le présent lot. (N.R.A)
Les installations devront être conformes aux règles de l’art, décrets et normes en vigueur à la date de signature de
la soumission et applicables aux travaux considérés et en particulier à la Norme C15-100 concernant les
installations électriques
L’entrepreneur assurera les fournitures pour tous les contrôles, obtiendra toutes les attestations, permis et
autorisations requis par les pouvoirs publics, la ville et les autorités compétentes, et en supportera les frais.
L’entrepreneur, pour ce qui le concerne, est tenu de prendre toutes les dispositions nécessaires afin d’assurer la
sécurité du chantier, l’hygiène et la sécurité des travailleurs et de se soumettre à toutes les prestations mises à sa
charge par les lois et décrets en vigueur.
10.2.
CONDITIONS MINIMA A RESPECTER
L'Entrepreneur du présent lot s'engage à réaliser l'installation conformément aux règles énoncées dans la nouvelle
norme NF C 15-100 éditée par l'U.T.E. (12 Place des Etats-Unis, 75783 Paris Cedex 16 - Tél. : 01.47.23.72.57),
concernant les installations électriques à Basse Tension, homologuée le 5 décembre 2002.
L'attention de l'Entrepreneur est attirée sur le fait que le respect de cette norme l'oblige également à suivre toutes
les normes et publications référencées dans cet ouvrage.
L'installation désignée dans le présent document doit également satisfaire :
à la norme NF C 14-100 relative aux installations de branchement de première catégorie.
au décret du 14 novembre 1988 relatif à la protection des travailleurs.
à l'arrêté du 31 janvier 1986 relatif à la sécurité contre l'incendie dans les bâtiments d'habitation, et en particulier
aux immeubles de la 2ème famille.
aux prescriptions E.D.F. selon les directives éventuelles du centre de distribution local.
aux recommandations PROMOTELEC.
10.3.
TELEPHONE
Les ouvrages et équipements devront obligatoirement répondre, en qualité et en mise en œuvre, aux exigences
des normes ou documents ayant valeur de normes et aux règlements en vigueur.
40
La proposition de l'Entreprise sera réputée conforme aux textes connus à la date de la remise de son offre tels que
les Textes Officiels, Lois, Décrets, Arrêtés, Circulaires Ministérielles et leurs additifs, ainsi qu'aux fiches techniques,
notes et commentaires techniques qui les précisent et notamment :
- au décret 73.525 du 12 juin 1973,
- au décret 72.473 du 14 avril 1962,
- à la circulaire interministérielle du 10 Août 1964,
- à l'instruction du Ministère de l'Economie et des Finances du 29 décembre 1972,
- aux spécifications France Télécom.
Les installations devront également être conformes aux règles interprofessionnelles pour la couverture des
garanties résultant des obligations d'assurances.
Toutes les prescriptions et recommandations seront interprétées comme faisant partie des
"Règles de l'Art" et, à ce titre, elles devront être respectées scrupuleusement.
Il sera apporté un soin particulier aux domaines suivants :
- nuisances (bruits, pollutions...)
- règlements sanitaires,
- sécurité des équipements,
- travaux d'électricité,
- protection incendie correspondant aux matériels installés.
41
11. MISE EN ROUTE / ASSISTANCE
11.1.
ASSISTANCE TECHNIQUE
Les essais et vérifications exécutés avant la réception des travaux seront le cas échéant complétés par des procès
verbaux établis par l’entreprise pendant la première saison de fonctionnement.
Dans le cours de l’année qui suit la mise en route de l’installation, divers essais en fonctionnement continu seront
réalisés, notamment :
Essai de puissance et de rendement des appareils
Fonctionnement des divers dispositifs de sécurité
Essai d’isolement des installations électriques
11.2.
DOSSIER DES OUVRAGES EXECUTES / DOSSIER DE SYNTHESE
Après la mise en service des installations et avant la visite de réception, les pièces suivantes seront
impérativement remises au Maître d’Ouvrage en trois exemplaires
Un dossier de PLANS DE SYNTHESE (SYN) mise à jour des PLANS D’EXECUTION (EXE) format papier et format
DXF ainsi que tous schémas nécessaires à la bonne compréhension du dossier (plans de pieuvres et schémas
unifilaires des armoires).
A cet effet, l’entreprise tiendra à jour tout au long du chantier un dossier de plans sur lequel elle portera toutes les
modifications apportées en cours de chantier.
Si cette tenue à jour n’est pas réalisée, un état des lieux sera réalisé en fin de chantier par l’ingénierie aux frais de
l’entreprise.
Un dossier technique complet des équipements manufacturés comportant notes descriptives de montage et de
maintenance avec listes des pièces de rechanges à tenir en stock.
Ce dossier devra être validé par le maître d’œuvre avant la duplication et diffusion.
un dossier de sécurité
un dossier des interventions ultérieures sur les ouvrages (DIUO)
Ces deux derniers documents sont détaillés dans le PGC réalisé par le coordinateur SECURITE de l’opération.
L’entreprise voudra bien se reporter à ce document.
Ce dossier devra être validé par le contrôleur sécurité avant duplication et diffusion.
NOTA : Si la maîtrise d’œuvre est obligée de se substituer à l’entreprise pour faire des réglages des installations et
pour fournir les pièces à remettre en fin de chantier, cette prestation sera intégralement facturée à l’entreprise
défaillante et retenue sur sa situation de chantier.
42

CCTP - Méaudre

Transcription

Documents pareils

avis d`appel de candidatures

scierie - Lutece industrie

vente aux enchères publiques

Référence : 10-43854 - Annonce publiée le 9 mars 2010

COMPTE RENDU DU CONSEIL MUNICIPAL DU 21 Janvier 2010

materiel a vendre - 291110

le sens - BET Savlé

Lire le règlement de la course - Trail des Foulées Cernaysiennes

Au verso - Champ Saint Père

SOMMAIRE
