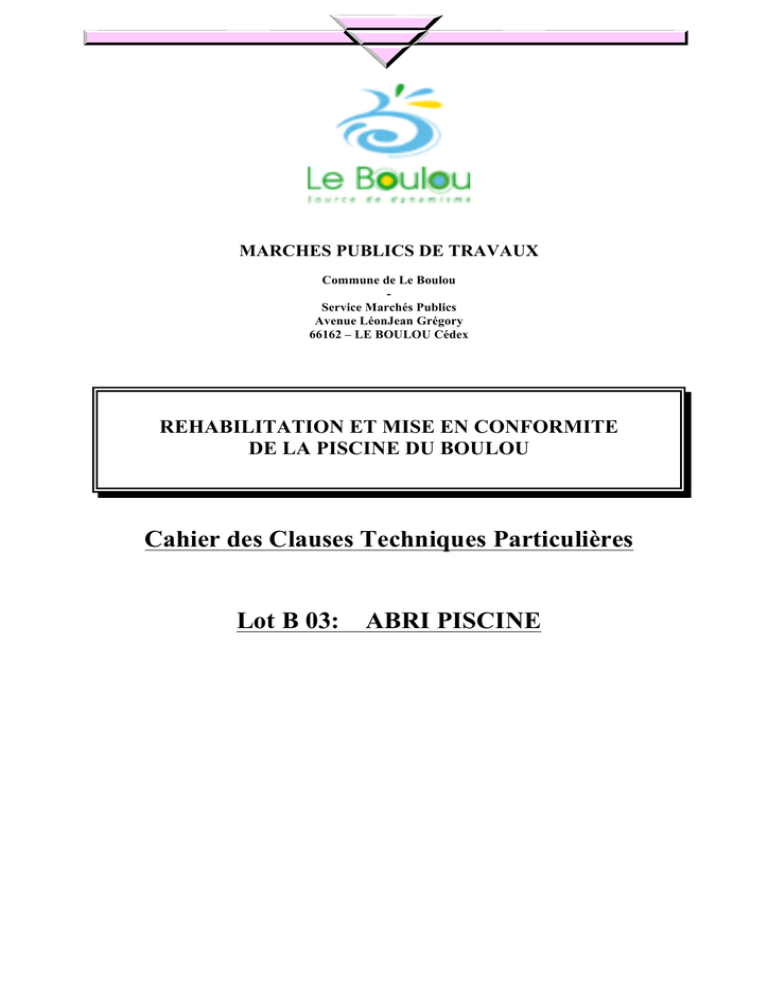

CCTP LOT B 03 - ABRI PISCINE

MARCHES PUBLICS DE TRAVAUX
Commune de Le Boulou
Service Marchés Publics
Avenue LéonJean Grégory
66162 – LE BOULOU Cédex
REHABILITATION ET MISE EN CONFORMITE
DE LA PISCINE DU BOULOU
Cahier des Clauses Techniques Particulières
Lot B 03:
ABRI PISCINE
COMMUNE DE LE BOULOU
REHABILITATION ET MISE EN CONFORMITE DE LA PISCINE DU BOULOU
LOT B 03 / ABRI PISICNE
1. GENERALITES
1.1.
CHAMP D'APPLICATION DU C.C.T.P.
L'objet du marché représente l'ensemble des ouvrages nécessaires a la réalisation des travaux
définis
par le présent C.C.T.P. pour :
La réhabilitation et la mise en conformité de la piscine du Boulou.:
1.2.
ETENDUE DES TRAVAUX
Les prestations à la charge de la présente entreprise dans le cadre de son marché comprennent
Implicitement tous les travaux nécessaires à la complète et parfaite finition des ouvrages,
notamment :
• La fourniture et installation d’un abri piscine télescopique,
• La liaison entre cet abri et le bâtiment existant
La remise au Maître d’Ouvrage lors de la réception :
- La ou les notices d’entretien.
Dans le cadre contractuel de son marché, l’entrepreneur sera soumis à une obligation de résultat,
c’est-à dire :
- Il devra livrer au Maître d’Ouvrage l’ensemble des ouvrages en complet et parfait état de
finition en conformité avec la Réglementation et les prescriptions du présent document, et il
devra toutes les fournitures et prestations nécessaires quelles qu’elles soient pour obtenir ce
résultat.
1.3.
NORMES ET RÈGLEMENTS
Les travaux devront être exécutés conformément aux règles, normes, DTU, dessins, aux pièces
annexées au marché et aux spécifications techniques et légales en vigueur à la date de remise des
offres et en particulier :
DOCUMENTS TECHNIQUES UNIFIES :
REGLES DE CALCUL
- Règles de calcul neige et vent.
Règles de calcul NV 65 définissant les effets de la neige et du vent sur les constructions et
annexes (DTU P06 002).
• Règles N84 action de la neige sur les constructions (DTU P06 006).
• Norme NF A. 91.121
• Normes Eurocode 1 : Actions sur les structures
• Normes Eurocode 8 : Calcul des structures pour leur résistance aux séismes
• Normes Eurocode 9 : Calcul des structures en aluminium
DIVERS
- Cahier des Clauses Administratives applicables aux travaux d'un marché privé (NF P03
001)
- Rapport bureau de contrôle.
- PGC du coordonnateur SPS.
- L'ensemble des additifs, correction ou suppléments aux DTU et normes citées
--
Fév. 2016
2
COMMUNE DE LE BOULOU
REHABILITATION ET MISE EN CONFORMITE DE LA PISCINE DU BOULOU
LOT B 03 / ABRI PISICNE
précédemment.
- L'ensemble des lois, arrêtés, règlements, circulaires, et tous textes nationaux et locaux
applicables au présent lot.
- Dans l'éventualité d'un document retiré par les instances rédactrices de ces textes, ceux-ci
restent référencé dans le cas de non présence de document plus récent et/ou faisant appel
à des caractéristiques techniques non traités dans les nouveaux textes.
1.4.
PRESCRIPTION TECHNIQUES
La proposition devra inclure :
• Les études, calculs et dessins nécessaires à l'établissement du projet.
• Les dessins d'exécution complémentaires des complexes d'étanchéité à la demande du
bureau de contrôle et du maître d'oeuvre.
• La pose et la dépose des gardes corps et des filets de protection des travailleurs en
hauteur.
• L'amenée à pied d'oeuvre et le levage de tous les matériaux.
• La fourniture et la mise en oeuvre de tous les matériaux, l'assemblage et le façonnage.
1.5.
•
•
1.6.
GARANTIES DÉCENNALES ASSURANCES
Les procédés utilisés et leurs techniques de mise en oeuvre devront faire l'objet de
police d’assurance décennale contractée auprès de compagnies de solvabilité notoire.
Dans le cas où les procédés ne correspondraient pas aux prescriptions des DTU, Ils
devront obligatoirement faire l'objet d'un avis technique et être couverts par la garantie
décennale
OBLIGATIONS DIVERSES
• 1.6.1 Visite des lieux
L'entrepreneur du présent lot est censé s'être rendu sur les lieux de l'opération pour en
connaître la configuration générale, pour apprécier exactement toutes les conditions
d'exécution des ouvrages et s'être parfaitement et totalement rendu compte de leur nature,
de leur importance et de leurs particularités.
En aucun cas, l'entrepreneur ne pourra arguer d'une méconnaissance des lieux pour se
soustraire à ses obligations.
A la réception des travaux, il devra le livrer dans un parfait état de propreté.
• 1.6.2 Relevés - Vérifications sur place
Avant tout début de mise en fabrication, le titulaire du présent lot procédera à une
vérification systématique des côtes intéressant ses ouvrages, quels que soient les travaux
de relevés nécessaires.
En cas d'anomalie, il transmettra ses observations dans les meilleurs délais au Maître
d'Œuvre et à l'entreprise responsable.
Cette dernière prendra les dispositions nécessaires concernant la remise en conformité de
ses ouvrages.
• 1.6.3 Protection des ouvrages
L'attention de l'entrepreneur est particulièrement attirée sur les points suivants :
- L'entreprise prendra toutes les précautions et dispositions utiles et nécessaires afin
de préserver l'ensemble des ouvrages mitoyens existants avec ces propres travaux.
En cas de détérioration, la remise en état à l'identique sera exécuté par le présent lot sans
aucune plus value.
--
Fév. 2016
3
COMMUNE DE LE BOULOU
REHABILITATION ET MISE EN CONFORMITE DE LA PISCINE DU BOULOU
LOT B 03 / ABRI PISICNE
• 1.6.5 Marques et type des différents matériaux
Dans tous les cas l'entrepreneur devra répondre aux prestations telles que décrites et
projetées.
Ces prestations correspondent à un minimum de qualité demandée et constituent la
référence de base exigée sur laquelle l'entreprise est tenue de répondre.
Les ouvrages exécutés par le présent lot sont tenus de respecter l'intégralité des
caractéristiques normatives décrites.
Celles-ci peuvent s'étendre dans le simple cadre de la réglementation (qui doit en toutes
circonstances être respecter par l'entrepreneur), ou aller au-delà pour des raisons propres
au projet.
Lors de la remise de son offre l'entrepreneur du présent lot devra obligatoirement comporter
en annexe toutes documentations, certificats d'agrément et tout autres pièces justificatives
des caractéristiques de ces produits proposés, ces derniers devant respecter les exigences
techniques et esthétiques mentionnées dans le présent C.C.T.P.
L'ensemble des produits utilisés possèderont un avis technique en cours de validité.
• 1.6.4 Echantillons
Avant l'exécution des travaux, l'entreprise du présent lot indiquera au maître d'oeuvre le lieu
de provenance de ses matériaux et le nom des fournisseurs avec les références et les
garanties d'emplois données par ces derniers.
Les différents échantillons, soumis à l'approbation du maître d'oeuvre, seront conservés sur
place.
Le choix arrêté, l'entrepreneur pourra commencer l'approvisionnement des matériaux
nécessaires au chantier.
• 1.6.5 Liaison avec les autres corps d’état
La limite des prestations entre le présent lot et les autres corps d'état est mentionnée dans la
description des travaux de chacun des lots.
L'entrepreneur a le devoir de prendre connaissance du C.C.T.P. de chacun des lots assurant
la réalisation de l'ouvrage. Il ne pourra pas faire état de ne pas les avoir consultés ou de les
ignorer pour éluder ses obligations en matière de prestations et de liaison avec les autres
corps d'état.
Cependant, les prestations indiquées dans le présent C.C.T.P. ne sont pas limitatives, non
en ce qui concerne les ouvrages supplémentaires demandés en cours de chantier par le
Maître d'Ouvrage ou par le Maître d'Œuvre, mais pour tous les travaux nécessaires à une
parfaite exécution de l'ensemble des ouvrages décrits ou dessinés sur les plans.
• 1.6.6 Compte prorata
L'entrepreneur titulaire du lot Gros -Œuvre, aura à sa charge la gestion du compte prorata.
Compte qui comprendra l’ensemble des factures en provenance des installations de chantier
(factures ERDF, eau, France télécom , rotation et renouvellement des bennes et containers,
frais de gardiennage, etc.) qui seront réparties et supportées par l’ensemble des lots (par un
pourcentage déterminé et arrêté avant le commencement des travaux).
• 1.6.7 Nettoyage du chantier
En cours de chantier, le titulaire du présent lot sera tenu de laisser les ouvrages exécutés
dans un tel état que les corps de métier qui lui succéderont puissent exécuter leurs travaux
sans sujétions de nettoyage complémentaire du fait de la présente entreprise.
Les différents déchets et gravois provenant des travaux du présent lot seront jetés dans des
containers mis à disposition par le présent lot pour tous les corps d'état pendant toute la
durée du chantier (prestation impartie au compte prorata).
A chaque entreprise incombe le tri sélectif de ses propres déchets et gravois.
Dans le cas ou le présent poste s'avérerait insuffisant ou défectueux, et si la demande écrite
de la maîtrise d'oeuvre ou du coordinateur SPS reste sans suite sous 24 heures, ces
derniers feront procéder au nettoyage par une tierce entreprise au frais et au prorata des
entreprises défectueuses.
--
Fév. 2016
4
COMMUNE DE LE BOULOU
REHABILITATION ET MISE EN CONFORMITE DE LA PISCINE DU BOULOU
LOT B 03 / ABRI PISICNE
• 1.6.8 Sécurité et protection de la santé
En application de la loi n° 93-1418 du 31 décembre 1993, du décret du 26 Décembre 1994
et suivants, l'entrepreneur sera tenu de prendre toutes dispositions qui s'imposent et
répondra à toutes les demandes du Coordonnateur Sécurité concernant l'intégration de la
sécurité et l'organisation de la coordination en matière de sécurité et de protection de la
santé sur le chantier.
L'entreprise devra exiger de son personnel le respect et l'application des lois et règlements
en vigueur concernant la sécurité générale autant que celle des installations de chantier. Elle
devra se conformer à toutes les observations particuliers des organismes habilités à
contrôler le chantier : Direction Départementale du travail et de la main d'OEuvre,
O.P.P.B.T.P, Comité hygiène et sécurité, etc.
La sécurité des ouvrages provisoires et des engins, la responsabilité de la conception, de la
réalisation, de leur emploi incombent uniquement à l'entrepreneur. Celui ci est pleinement
responsable de la sécurité de ses travailleurs, quels que soient les accidents provoqués par
un défaut d'emploi des engins, machines, outils, ou de personnel.
--
Fév. 2016
5
COMMUNE DE LE BOULOU
REHABILITATION ET MISE EN CONFORMITE DE LA PISCINE DU BOULOU
LOT B 03 / ABRI PISICNE
DESCRIPTION DES TRAVAUX
Le matériel entrant dans l'installation sera neuf et répondra aux règles de sécurité en vigueur
L’entrepreneur devra se mettre en relation avec les entrepreneurs des lots :
B 01 GROS ŒUVRE pour lui remettre tous les éléments nécessaires à ce dernier pour
pouvoir mettre en Œuvre son ouvrage :
• Plans d’implantation de l’ouvrage
• Longrines pour support de l’abri
• Dimensionnement précis des fixations de supports
L’entrepreneur du présent lot devra la fourniture et la pose des éléments suivants :
ABRI PISCINE TÉLESCOPIQUE
ÉLÉMENT DE LIAISON ENTRE L’ABRI CI-DESSU ET LE BÂTIMENT EXISTANT
A/ ABRI PISCINE
Fourniture et pose d’un abri piscine de type télescopique à ouverture manuelle centrale et équipé de
plaques relevables sur ses longueurs. Garantie décennale.
L’étanchéité de l’abri fermé devra être parfaite.
CARACTÉRISTIQUE (les dimensions sont approximatives et devront répondre à un fonctionnement
optimal et à une circulation périphérique maximale et adaptée aux PMR):
Longueur : 42,00 m
Largeur : 1700 m
Hauteur environ 4,00 m au faîte, hauteur minimum :1,90 m à 1,50 m du borde la piscine pour
circulation PMR)
L’abri sera constitué ainsi :
- Arceaux en aluminium extrudé laqué, thermolaquage qualité « Qualicoat », Qualité Marine
- Les parties mobiles reposent sur un plat en aluminium anodisé, garantie « Qualanod », fixés
mécaniquement par chevilles et visserie en acier inoxydable 316L dans les longrines (coulage
des longrines à la charge du lot B 01 GROS ŒUVRE)
- Les parties mobiles possèdent un charriot comprenant :
! Roulettes en nylon haute densité avec un axe sur roulement à bille étanche
! Système anti-soulèvement
! Jupe souple de protection en EPDM
- Rails de guidage en aluminium anodisé, garantie « Qualanod », fixés mécaniquement par
chevilles et visserie en acier inoxydable 316L dans les longrines
- En toiture :
! Remplissage en polycarbonate alvéolaire de 16mm minimum, traitées anti-UV,
classement au feu B – s1, d0, pose en tuilage et libre dilatation des plaques
! Aération fixe avec capot au faîtage de l’abri, intégrée aux arceaux, sur 9 ml minimum
- En pignon Est
! Hauteur supérieure à 2,20m, remplissage en polycarbonate alvéolaire de 16mm
minimum, traitées anti-UV, classement au feu B – s1, d0, pose en libre dilatation des
plaques
! Hauteur inférieure à 2,20m, remplissage en polycarbonate plein transparent de 4mm
minimum(ou verre de sécurité), traitées anti-UV, classement au feu B – s1, d0, pose en
libre dilatation des plaques
! Remplissage en toile indéchirable et micro-perforée sur 4ml minimum par pignon pour
aération
! Il sera prévu de 2 portes doubles en aluminium (idem structure de l’abri) de 2 Unités de
Passage chacune, munies de barre anti panique.
--
Fév. 2016
6
COMMUNE DE LE BOULOU
REHABILITATION ET MISE EN CONFORMITE DE LA PISCINE DU BOULOU
LOT B 03 / ABRI PISICNE
-
-
En pignon Ouest (côté bâtiment vestiaire)
! Refermeture au dessus de l’abri de jonction (voir ci-dessous) : remplissage en
polycarbonate alvéolaire de 16mm minimum, traitées anti-UV, classement au feu B –
s1, d0, pose en libre dilatation des plaques
! au dessous de l’abri de jonction, le pignon sera libre de tout matériaux
! Il sera prévu de 1 porte simple battant en aluminium (idem structure de l’abri) de 1
Unités de Passage, munies de barre anti panique.
Longueur
! Remplissage en polycarbonate plein de 3mm minimum, traitées anti-UV, classement au
feu B – s1, d0, pose en libre dilatation des plaques
! Ces plaques seront relevables sur 3 hauteurs (2m, de 1,10m à 2m, et 10cm pour aérer)
et verrouillables par une clé sécurisée unique (même clé pour toutes les plaques)
B/ ABRI DE JONCTION
Fourniture et pose d’un abri fixe servant de liaison étanche (à la pluie et au vent) à l’abri ci
dessus et le bâtiment existant en maçonnerie.
CARACTÉRISTIQUE
Les dimensions seront a adapter à la structure précédemment cité et au bâtiment existant :
Longueur approximative : 1,70 m
Largeur approximative : 13,20 m, il devra recouvrir sur une hauteur supérieure à 1,90 m la
totalité du pédiluve et ses paliers de repos amont et aval.
Hauteur maxi : inférieure à 3,30 m au faîte afin de ne pas dépasser l’égout de la toiture tuile
du bâtiment sanitaire, hauteur minimum :1,90 m en limite de l’aire de repos au débouché du pédiluve
Il sera constitué ainsi :
• Arceaux en aluminium extrudé laqué, thermolaquage qualité « Qualicoat », Qualité Marine
• En toiture :
o Remplissage en polycarbonate alvéolaire de 16mm minimum, traitées anti-UV,
classement au feu B – s1, d0, pose en tuilage et libre dilatation des plaques
• En pignon Ouest (côté Nord):
o Refermeture au dessus de cet abri: remplissage en polycarbonate alvéolaire de
16mm minimum, traitées anti-UV, classement au feu B – s1, d0, pose en libre
dilatation des plaques
• En pignon Ouest (côté Sud, devant le local infirmerie):
o Remplissage en polycarbonate transparent de 3mm minimum (ou verre), traitées
anti-UV, classement au feu B – s1, d0, pose en libre dilatation des plaques
L’entrepreneur du présent lot devra lors de son étude et en cours de travaux tout prévoir et
prendre les précautions nécessaires suivantes :
• Rendre totalement étanche l’abri lorsque ce dernier sera fermé,
• Prévoir un solin au droit de la jonction de cet élément avec le auvent de toiture
existant.
• Reprendre les gouttières zinc existantes au droit de cet abri
--
Fév. 2016
7
