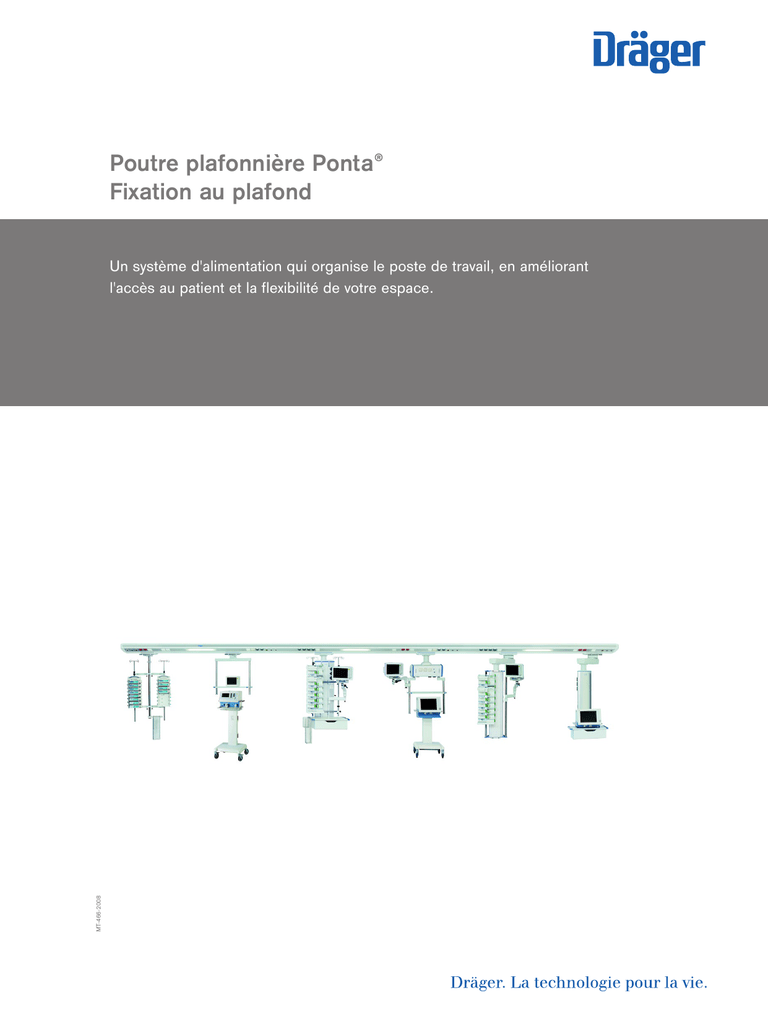

Poutre plafonnière Ponta® Fixation au plafond

Poutre plafonnière Ponta®
Fixation au plafond
MT-466-2008
Un système d'alimentation qui organise le poste de travail, en améliorant
l'accès au patient et la flexibilité de votre espace.
02 | Poutre plafonnière Ponta®
Avantages
Le Ponta Dräger
Avec une large gamme de longueurs de poutres, de types de colonnes et de postes de travail, le Ponta Dräger
polyvalent vous permet d'alimenter et de positionner vos équipements et dispositifs médicaux afin d'optimiser
l'efficience du poste de travail.
Une grande polyvalence
La poutre plafonnière d'alimentation Ponta Dräger a été conçue pour améliorer l'efficience de l'environnement
de soins de différentes façons. En libérant le sol des dispositifs et alimentations et en les positionnant
exactement là où vous en avez besoin, le Ponta Dräger permet un meilleur accès au patient, une optimisation
de l'ergonomie de l'espace de travail, une hygiène globale dans les salles de soins ainsi qu'un nettoyage plus
rapide et un délai de rotation plus court. L'éclairage intégré assure une sécurité et un confort supplémentaires
tant pour le personnel que pour les patients . Conjointement avec nos postes de travail C, E et S, le Ponta
vous permet de reconfigurer complètement chaque zone de soins en quelques minutes.
Conforme à vos spécifications
Les systèmes de poutres Ponta sont disponibles en longueurs de 2 200, 2 800, 3 100, 3 500 mm. Différents
types de navettes, de boîtiers et de colonnes d‘alimentation peuvent être associés pour fournir un grand
nombre de configurations différentes du poste de travail.
Poste de travail C
Les postes de travail C sont conçus pour optimiser l'utilisation de l'espace. Les supports d'équipement sont
très fins. Les dispositifs médicaux peuvent être disposés n'importe où le long de la poutre. Il peut supporter
une charge totale pouvant atteindre 150 kg. Le gaz, l'électricité et les terminaux informatiques sont situés dans
la poutre.
Poste de travail E
Les postes de travail E permettent un positionnement pratique et ergonomique des terminaux pour les gaz
médicaux, l'électricité et le système informatique sur la colonne ou le boîtier. Cela rend plus efficace le
déplacement des équipements et vous économisez ainsi un temps précieux pendant le transport ou dans
les situations critiques. D’autres terminaux peuvent se trouver dans la poutre. Il peut supporter des charges
pouvant atteindre 120 kg. Un frein pneumatique évite tout mouvement involontaire.
Poste de travail S
Les postes de travail S optimisent la flexibilité du positionnement en intégrant un bras rotatif. Cela permet de
placer le poste de travail au chevet ou à la tête du lit. Ce poste de travail est conçu pour des charges pouvant
atteindre 100 kg. La navette et le bras possèdent tous deux un frein pneumatique. Les alimentations de gaz
Poutre plafonnière Ponta® | 03
Avantages
médical, d’électricité et du matériel informatique sont placées de façon pratique, et d’autres terminaux peuvent
être ajoutés sur la poutre.
Produits associés
Dräger Gemina®DUO
D-31490-2011
Que vous équipiez les urgences, un service de soins intensifs, de
soins continus ou une salle de réveil, la colonne d’alimentation murale
Gemina®DUO vous offre un grand choix de configurations et d’options.
Elle contribue à créer un espace de travail dédié à des soins efficaces,
tournés vers le patient.
Bras plafonnier Agila®
MT-5977-2008
Avec ses nombreuses possibilités de configuration et ses multiples
options, la série Agila® optimise l’espace de la zone de soins.
04 | Poutre plafonnière Ponta®
Caractéristiques techniques
PONTA
Fixation plafonnière
Chevilles d’ancrage renforcées et tubes de suspension
Couple au niveau du plafond 1100 Nm max. par tube de
suspension
Tubes de suspension
Longueurs disponibles
1000, 1500, 2000 mm - Raccourcissement possible sur demande
Capacité de charge
250 kg chacun
Diamètre
110 mm
Poutre d’alimentation
Hauteur de dégagement recommandée
(sous le côté de la poutre jusqu’au sol)
Chariot roulant type C
(alimentations dans poutre) 1800 - 2000 mm
Chariot roulant type E
(alimentations dans colonne/boîtier) 2100 mm1)
Chariot roulant type S
(alimentations dans colonne/boîtier) 2350 mm1)
Longueurs de poutre
2200, 2800, 3100, 3500 mm - Longueurs sur mesure disponibles
sur demande
Largeur de poutre
588 mm
Hauteur de poutre
212 mm
Poids de poutre
Type C/H 25,5 kg/m2)
Type E/S 28 kg/m2)
Couleur de poutre
NCS-S-0500 N : blanc - Revêtement poudré
Couleur des plaques d’installation
Aluminium anodisé, NCS-S-0500 N, bleu Munsell de Dräger,
conformément à la gamme Color Line, autres couleurs sur
demande - Revêtement poudré
Longueur de capot d’extrémité
121 mm chacun
Chariots roulants
Type C
Types E / HE
Types S / HS
Rail standard
À l’avant du chariot roulant
25 x 10 x 294 mm
À l’avant du chariot roulant
25 x 10 x 294 mm
À l’avant du chariot roulant
25 x 10 x 294 mm
Capacité de charge (chariot
roulant)
Capacité de charge (rail)
Déplacement linéaire
Freinage
Charge maximale3)
Sous chaque chariot roulant
150 kg
10 kg
Longueur totale de la/des
poutre(s)
Mécanique Déplacement
linéaire et rotation de support
Tube 60 kg
Nacelle 130 kg
Rotation
1) Si
Support 170°
Sous chaque chariot roulant
150 kg
10 kg
Depuis le point central
(positionné selon les besoins)
±550 mm (1100 mm au total)
Pneumatique pour déplacement
linéaire
À friction pour colonne ou
boîtier En option : freinage
pneumatique pour colonne ou
boîtier
Sous chaque chariot roulant
150 kg
10 kg
Depuis le point central
(positionné selon les besoins)
±550 mm (1100 mm au total)
Pneumatique pour déplacement
linéaire et bras de pivotement
avec boîtier ou colonne Agila
ou
avec boîtier ou colonne Agila
ou
with Agila head or column or
330°
Bras pivotant 330° (Longueur
du bras : 440 mm)
Boîtier ou colonne Movita :
120 kg
Boîtier ou colonne Movita :
100 kg
les alimentations se trouvent dans la poutre, une hauteur de dégagement est nécessaire pour une utilisation ergonomique !
Poutre plafonnière Ponta® | 05
Caractéristiques techniques
2)
3)
Lorsque plusieurs chariots sont utilisés, utilisez la valeur maximale
Charge maximale pouvant être supportée par la colonne ou le boîtier d’alimentation
SYSTÈME D’ÉCLAIRAGE
Lampe indirecte) - standard
Lampe de lecture/examen4) en option
Lampe de nuit4) - en option
Lampe d’orientation au sol (sol)
- en option
SEC
(système d’éclairage circadien)
- en option
Éclairage RVB (rouge, vert,
bleu) - en option
Capacité d’installation
pour gaz, électricité,
prises informatiques, etc.
selon les besoins.Voir les
caractéristiques techniques
Alimentation électrique
Sources d’éclairage
Commande
Sur la face avant, couvercle
amovible, 100 - 127 V, 220 240 V, 50 - 60 Hz
2 tubes fluorescents de 24 W
Interrupteur/variateur rotatif ou
tactile
En haut de la poutre, couvercle
amovible, 100 - 127 V, 220 240 V, 50 - 60 Hz
1 tube fluorescent de 7 W
Interrupteur
En bas de la colonne, 100 - 127
V, 220 - 240 V, 50 - 60 Hz
1 spot à LED de 7,5 W
Interrupteur ou variateur tactile
En haut de la poutre, couvercle
amovible, 220 - 240 V, 50 - 60
Hz
2 x 54 W
(1 x 8000 K, 1 x 2700 K)
Interrupteur
En haut de la poutre, couvercle
amovible, 220 - 240 V, 50 - 60
Hz
3 tubes fluorescents de 54 W
(1 x rouge, 1 x vert, 1 x bleu)
Tableau de commande RVB
BeamPoutre
Boîtier/colonne Agila
Boîtier/colonne Movita
En haut de la poutre, couvercle
amovible, 100 - 127 V, 220 240 V, 50 - 60 Hz
74 prises (Ponta C 3500 mm)
Normes
2 ou 3 tubes fluorescents de
54 W, selon les besoins
51 prises (par ex. colonne Agila
1500 mm)
Interrupteur/variateur rotatif ou
tactile
102 prises (par ex. colonne
Movita 1500 mm)
Conforme à la directive 93/42/CEE relative aux dispositifs
médicaux Classe II b
Dispositifs électromédicaux DIN EN 60601 - 1
Dispositifs électromédicaux DIN EN 60601-1-2
Unités d’alimentation médicale DIN EN ISO 11197
Analyse des risques - Produits médicaux EN ISO 14071
Code UMDNS 18-046
Conditions ambiantes
En fonctionnement
Pendant le stockage
Humidité relative
< 100 %
< 100 %
Température
4)
+5 °C à +40 °C
-20 °C à +60 °C
Conformément à la norme DIN EN 12464-1 Données relatives au logiciel de planification sur demande
