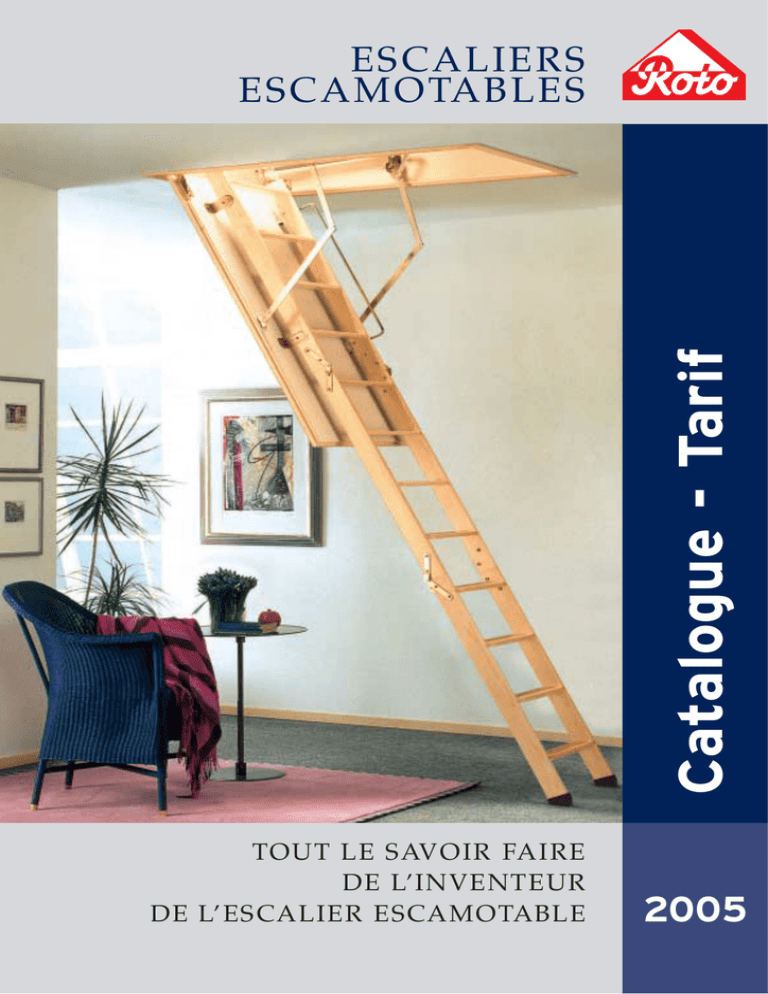

Tarif - Free

Catalogue - Tarif
ESCALIERS
ESCAMOTABLES
TOUT LE SAVOIR FAIRE
DE L’INVENTEUR
DE L’ESCALIER ESCAMOTABLE
2005
2
LA GAMME D’ESCALIERS ESCAMOTABLES
se décline en bois et en aluminium.
Des matériaux nobles et de haute qualité
pour accéder aux combles en toute sécurité.
8/3 ALU
NORM 8/3 BOIS
8/2 ALU
ISO-RC
6-7
8-9
ISO
NORM 8/2 BOIS
CADET 3
4-5
ISO
ISO-RC
ISO-RC
10-11
12-13
ESCAMOD
ISO-RC
14-15
ESCAMOD
WD-RC
16-17
Accessoires
18
Schémas techniques
19
3
8/3 ALU ISO
4
HAUT DE GAMME
LE HAUT DE GAMME
AVEC ISOLATION
norme
a
l
à
me
Confor
0
DIN 457
Modèle haut de gamme,
8/3 Aluminium, se décline
en standard avec isolation thermique.
Equipé d’un joint périphérique.
Description du produit
Entièrement monté d’usine, prêt à poser. L’escalier
escamotable 3 parties ne nécessite pas d’espace de
dégagement à l’étage, les éléments de l’échelle étant
repliés dans le caisson.
Trappe
Panneau sandwich de 30 mm composé d’un isolant de
24 mm (mousse PU extrudée) recouvert de deux panneaux de fibres blancs (3 mm d’épaisseur) Cœfficient
d’isolation en partie courante U = 0,85 W/m2K., avec
loqueteau de fermeture pour plus de sécurité.
Possibilité d’habillage de la trappe jusqu’à 20 mm
(max. 10 Kg/m2)
Eléments composant l’échelle
Montants constitués de profilés spéciaux en
aluminium (28 x 75 mm)
Marches antidérapantes en aluminium (75 x 350 mm).
170
Charge admissible
Kg
(conformément à la norme DIN 4570)
Caisson
Bois latté collé de 19 mm, hauteur de caisson de 18 cm
avec joint d’étanchéité monté en série.
Equipement de série
Bâton de manœuvre
Couvre-joints faciles à monter
Accessoires
Balustrade de protection
Etanchéité à l’air
selon norme
Emballage
Emballage carton et film plastique
Hauteur
sous plafond
Encombrement
au sol
Espace de
basculement
Longueur
partie basse
120 X 70 cm
224 à 241
239 à 257
253 à 271
145 à 113
153 à 119
160 à 124
170 à 157
170 à 157
170 à 157
L 59
L 76
L 93
130 X 70 cm
219 à 241
234 à 256
248 à 272
153 à 113
162 à 119
170 à 125
173 à 157
173 à 157
173 à 157
L 59
L 76
L 93
140 X 70 cm
219 à 241
234 à 256
248 à 272
264 à 288
153 à 113
162 à 119
170 à 125
177 à 130
173 à 157
173 à 157
173 à 157
173 à 157
L 59
L 76
L 93
L 111
Les dimensions citées sont celles de la trémie, le caisson mesure 2 cm de moins.
Prix
dimensions standards
536,20 HT
641,30 TTC
Possibilité de réalisation sur mesure, nous consulter
Catalogue/Tarif ESCALIERS 2005
Dimensions
trémie
8/3 ALU ISO
DIN EN 12207
CLASSE 4
5
NORM 8/3 BOIS ISO-RC
6
HAUT DE GAMME
LE HAUT DE GAMME
AVEC ISOLATION
Modèle haut de gamme,
Norm 8/3 bois, se décline
en standard avec isolation thermique.
Equipé d’un joint périphérique.
norme
a
l
à
me
Confor
0
DIN 457
Description du produit
Entièrement monté d’usine, prêt à poser. L’escalier
escamotable 3 parties ne nécessite pas d’espace de
dégagement à l’étage, les éléments de l’échelle étant
repliés dans le caisson.
Trappe
Panneau sandwich de 36 mm composé d’un isolant de
30 mm et de deux panneaux de fibres blancs sur les
deux faces, cœfficient d’isolation U = 0,85 W/m2K.,
avec loqueteau de fermeture pour plus de sécurité.
Possibilité d’habillage de la trappe jusqu’à 20 mm
(max. 10 Kg/m2)
Eléments composant l’échelle
Montants en pin (21 x 83 mm)
Marches antidérapantes en pin (78 x 360 mm) .
Liaison entre marches et montants par queue d’aronde
Caisson
Bois latté collé de 18 mm,
hauteur de caisson de 22 cm
avec joint d’étanchéité monté en série.
150
Charge admissible
Kg
(conformément à la norme DIN 4570)
Accessoires
Balustrade de protection
Emballage
Emballage carton et film plastique
Dimensions
trémie
120 X 60 cm
120 X 70 cm
130 X 70 cm
140 X 70 cm
Etanchéité à l’air
selon norme
Produit certifié conforme
à la norme
DIN EN 12207
CLASSE 4
TÜV Rheinland Product Safety
DIN 4570
Hauteur
sous plafond
Encombrement
au sol
Espace de
basculement
220 à 289
135 à 87
153 à 162
Adaptation par recoupe de l’échelle
Les dimensions citées sont celles de la trémie, le caisson mesure 2 cm de moins.
Prix
dimensions standards
315,90 HT
377,82 TTC
Catalogue/Tarif ESCALIERS 2005
Equipement spécifique
Main courante sur la partie supérieure droite de l’escalier
NORM 8/3 BOIS ISO-RC
Equipement de série
Bâton de manœuvre
Couvre-joints faciles à monter
Pieds de protection
7
8/2 ALU ISO
8
HAUT DE GAMME
UN CONFORT D’UTILISATION
MÊME DANS LES PLUS
PETITS ESPACES
norme
a
l
à
me
Confor
0
DIN 457
Le modèle 8/2 Aluminium est idéal
si vous disposez de peu de place dans
une pièce ou un couloir. Sa partie basse
coulissante vous permet de l’installer
jusqu’à 322 cm de hauteur sous plafond.
Description du produit
Entièrement monté d’usine, prêt à poser.
Trappe
Panneau sandwich de 30 mm composé d’un isolant
de 24 mm (mousse PU extrudée) recouvert de 2
panneaux de fibres blancs (3 mm d’épaisseur) Cœfficient d’isolation en partie courante U = 0,85 W/m2K., avec loqueteau de
fermeture pour plus de sécurité.
Possibilité d’habillage de la trappe jusqu’à 20 mm
(max. 10 Kg/m2)
Eléments composant l’échelle
Montants constitués de profilés spéciaux en aluminium
teinte naturelle (28 x 75 mm)
Marches antidérapantes en aluminium (75 x 350 mm).
Caisson
Bois latté collé de 19 mm, hauteur de caisson de 18 cm
avec joint d’étanchéité monté en série.
170
Charge admissible
Kg
(conformément à la norme DIN 4570)
Equipement de série
Bâton de manœuvre
Couvre-joints faciles à monter
Accessoires
Balustrade de protection
Etanchéité à l’air
selon norme
DIN EN 12207
CLASSE 4
8/2 ALU ISO
Emballage
Emballage carton et film plastique
Hauteur
sous plafond
Encombrement
au sol
Espace de
dégagement
Longueur
partie basse
120 X 60 cm
120 X 70 cm
216 à 236
236 à 258
255 à 279
275 à 301
151 à 112
162 à 120
174 à 128
185 à 136
47
70
93
116
L 155
L 178
L 201
L 224
140 X 70 cm
235 à 257
255 à 279
275 à 300
295 à 322
162 à 120
174 à 128
185 à 135
197 à 143
25
48
71
94
L 155
L 178
L 201
L 224
Les dimensions citées sont celles de la trémie, le caisson mesure 2 cm de moins.
Prix
dimensions standards
431,20 HT
515,72 TTC
Possibilité de réalisation sur mesure, nous consulter
Catalogue/Tarif ESCALIERS 2005
Dimensions
trémie
9
NORM 8/2 BOIS ISO-RC
10
HAUT DE GAMME
UN CONFORT D’UTILISATION
MÊME DANS LES PLUS
PETITS ESPACES
norme
a
l
à
me
Confor
0
DIN 457
Le modèle Norm 8/2 bois est idéal si
vous disposez de peu de place dans une
pièce ou un couloir. Sa partie basse
coulissante vous permet de l’installer
jusqu’à 335 cm de hauteur sous plafond.
Description du produit
Entièrement monté d’usine, prêt à poser.
Trappe
Panneau sandwich isolant de 36 mm composé d’une
mousse isolante de 30 mm recouverte de panneaux
de fibres blancs sur les deux faces, cœfficient
d’isolation U = 0,85 W/m2K., avec loqueteau de
fermeture pour plus de sécurité.
Possibilité d’habillage de la trappe jusqu’à 20 mm
(max. 10 Kg/m2)
Eléments composant l’échelle
Montants en pin (21 x 83 mm)
Marches antidérapantes en pin (78 x 360 mm) .
Liaison entre marches et montants par queue d’aronde
Caisson
Bois latté collé de 18 mm, hauteur de caisson de 22 cm
avec joint d’étanchéité monté en série.
150
Equipement de série
Bâton de manœuvre
Couvre-joints faciles à monter
Accessoires
Balustrade de protection
Emballage
Emballage carton et film plastique
Etanchéité à l’air
selon norme
Produit certifié conforme
à la norme
DIN EN 12207
CLASSE 4
TÜV Rheinland Product Safety
DIN 4570
Dimensions
trémie
Hauteur
sous plafond
Encombrement
au sol
Espace de
dégagement
Longueur
partie basse
120 X 60 cm
120 X 70 cm
220 à 287
220 à 311
220 à 335
145 à 116
154 à 123
163 à 130
122
147
172
LT 12
LT 13
LT 14
130 X 70 cm
220 à 287
220 à 311
220 à 335
145 à 116
154 à 123
163 à 130
122
147
172
LT 12
LT 13
LT 14
140 X 70 cm
220 à 287
220 à 311
220 à 335
145 à 116
154 à 123
163 à 130
122
147
172
LT 12
LT 13
LT 14
Les dimensions citées sont celles de la trémie, le caisson mesure 2 cm de moins.
NORM 8/2 BOIS ISO-RC
Charge admissible
Kg
(conformément à la norme DIN 4570)
Prix
dimensions standards
324,60 HT
388,22 TTC
Catalogue/Tarif ESCALIERS 2005
Equipement spécifique
Main courante sur la partie supérieure droite de l’escalier.
Main courante gauche en option
11
CADET 3 ISO-RC
12
MILIEU DE GAMME
L’ISOLATION THERMIQUE
DE SÉRIE
Cet escalier en 3 parties
bénéficiant d’une excellente
isolation thermique
répond à toutes les exigences
fonctionnelles de l’habitat.
norme
a
l
à
me
Confor
0
DIN 457
Description du produit
Prémonté d’usine.
L’escalier escamotable 3 parties ne nécessite pas
d’espace de dégagement à l’étage, les éléments de
l’échelle étant repliés dans le caisson.
Trappe
Panneau sandwich de 36 mm composé de mousse
polyuréthane recouverte de panneaux de fibres
blancs sur les deux faces, cœfficient d’isolation
U = 0,85 W/m2K., avec loqueteau de fermeture pour
plus de sécurité. Possibilité d’habillage de la trappe
jusqu’à 20 mm (max. 10 Kg/m2)
Eléments composant l’echelle
Montants en pin (21 x 83 mm)
Marches antidérapantes en pin (78 x 360 mm)
Liaison entre montant et marches par queue d’aronde
Caisson
Bois latté collé de 18 mm, hauteur de caisson de 18 cm
avec joint d’étanchéité monté d’usine.
150
Charge admissible
Kg
(conformément à la norme DIN 4570)
Emballage
Emballage carton et film plastique
Dimensions
trémie
120 X 60 cm
120 X 70 cm
130 X 70 cm
140 X 70 cm
Etanchéité à l’air
selon norme
Produit certifié conforme
à la norme
DIN EN 12207
CLASSE 4
TÜV Rheinland Product Safety
DIN 4570
Hauteur
sous plafond
Encombrement
au sol
Espace de
basculement
220 à 286
131 à 87
153 à 162
Adaptation par recoupe de l’échelle
Possibilité de réalisation sur mesure : + value 25 %
Les dimensions citées sont celles de la trémie, le caisson mesure 2 cm de moins.
Prix
dimensions standards
287,20 HT
343,49 TTC
Catalogue/Tarif ESCALIERS 2005
Accessoires
Balustrade de protection
Main courante de sécurité
CADET 3 ISO-RC
Equipement de série
Bâton de manœuvre
Couvre-joints en sapin faciles à monter
13
ESCAMOD ISO-RC
14
ENTRÉE DE GAMME
UNE ISOLATION
SPÉCIFIQUE
Cet escalier est doté d’une trappe
isolante, il est tout particulièrement
recommandé pour être placé entre
les endroits chauffés et les lieux
ne disposant d’aucun chauffage.
norme
a
l
à
me
Confor
0
DIN 457
Description du produit
Prémonté d’usine.
L’escalier escamotable 3 parties ne nécessite pas
d’espace de dégagement à l’étage, les éléments de
l’échelle étant repliés dans le caisson.
Trappe
Panneau sandwich de 36 mm composé de polystyrène
recouvert de panneau de fibres bruns de 3 mm
d’épaisseur, . Cœfficient d’isolation U = 0,85 W/m2K.
La fermeture est assurée par la force des ressorts.
Possibilité d’habillage jusqu’à 20 mm (max. 8 Kg/m2)
Eléments composant l’échelle
Montants en sapin (21 x 69 mm)
Marches antidérapantes en sapin (63 x 360 mm)
Liaison entre montant et marches par queue d’aronde.
Caisson
Bois latté collé de 18 mm, hauteur de caisson de 16
cm, avec joint d’étanchéité monté en série. Caisson
agrafé et collé.
150
Kg
Charge admissible
(conformément à la norme DIN 4570)
Emballage
Film plastique
Dimensions
trémie
120 X 60 cm
120 X 70 cm
140 X 70 cm
Etanchéité à l’air
selon norme
Produit certifié conforme
à la norme
DIN EN 12207
CLASSE 4
TÜV Rheinland Product Safety
DIN 4570
Hauteur
sous plafond
Encombrement
au sol
Espace de
basculement
220 à 286
131 à 87
152 à 160
Adaptation par recoupe de l’échelle
Prix
dimensions standards
172,20 HT
205,95 TTC
Catalogue/Tarif ESCALIERS 2005
Accessoires
Balustrade de protection
Main courante de sécurité
ESCAMOD ISO-RC
Equipement de série
Bâton de manœuvre
Couvre-joints faciles à monter
15
Les dimensions citées sont celles de la trémie, le caisson mesure 2 cm de moins.
ESCAMOD WD-RC
16
ENTRÉE DE GAMME
UNE VERSION DE BASE
MODULABLE
qui réflète admirablement
l’esprit des constructeurs
soucieux d’économie.
Description du produit
Eléments partiellement montés d’usine.
L’escalier escamotable 3 parties ne nécessite pas
d’espace de dégagement à l’étage, les éléments de
l’échelle étant repliés dans le caisson.
Trappe
Panneau sandwich blanc dessous et brun dessus de
26 mm d’épaisseur (3+20+3)
Cœfficient d’isolation U = 1,31 W/m2K.
Possibilité d’habillage du couvercle jusqu’à 20 mm
(max. 8 kg/m2)
Traitement anti salissures et joint périphérique.
Couvercle facilement manipulable grâce à un système
de bras munis de ressorts de traction.
Eléments composant l’échelle
Montants en sapin (28 x 84 mm)
Marches antidérapantes en sapin (82 x 340 mm)
Caisson
En sapin d’une hauteur de 9 cm.
Equipement de série
Bâton de manœuvre
Accessoires
Balustrade de protection
Main courante de sécurité
Couvre-joints
Emballage
Film plastique
ESCAMOD WD-RC
150 Kg
Dimensions
trémie
Hauteur
sous plafond
Encombrement
au sol
Espace de
basculement
120 X 60 cm
120 X 70 cm
220 à 288
137 à 88
153 à 162
Adaptation par recoupe de l’échelle
Prix
dimensions standards
122,60 HT
146,63TTC
Catalogue/Tarif ESCALIERS 2005
Charge admissible
17
Les dimensions citées sont celles de la trémie, le caisson mesure 2 cm de moins.
Pas de modèles spéciaux disponibles
Accessoires
POUR PLUS DE CONFORT ET DE SÉCURITÉ
Nous vous proposons une gamme complète d’accessoires.
Grâce à notre porte de combles,
plus de soucis de rangement au grenier.
Porte de combles
Main courante
Balustrade de protection
Elément prêt à poser. Possibilité de
revêtement jusqu’à 12,5 mm (10kg/m2).
Cadre en bois latté/collé de 19 mm,
profondeur 85 mm, muni d’un joint de
caoutchouc
sur
sa
périphérie.
Fermeture par charnières à ressorts
invisibles.
montage à droite ou à gauche
Légalement recommandée par les
règles du bâtiment, elle s’adapte à tous
les types d’escaliers escamotables et
toutes les dimensions de trémie.
Version standard
Porte en panneau de particules
hydrofuge de 16 mm (exempt de
Formaldehyde, E1) blanche, avec 2
charnières de qualité qui assurent une
fermeture automatique.
Version isolante
Idem à la version standard avec en plus
une plaque constituée de 30 mm de
polystyrène et d’un panneau de fibres
de 3 mm. Cœfficient d’isolation de
0,85 W/m2K.
Dimensions
standards (largeur x hauteur en cm) :
Catalogue/Tarif ESCALIERS 2005
60 x 70 / 70 x 70
60 x 80 / 70 x 80.
18
spéciales
largeur : 50 à 140 cm
(2 battants à partir de 71 cm)
hauteur : 50 à 120 cm
Cette solide main courante est adaptable
sur tous les modèles.
Accessoire
Utilisation
Balustrade de protection
Main courante
Porte de combles
Tous types d’escaliers
Tous types d’escaliers bois
Version standard
Version isolante
Dimensions spéciales
Tous types de caisson
Bois 2 parties
Alu 2 parties
Alu 3 parties
Couvre-joint
Echelle inférieure
Aide au montage
Canne de manœuvre
Prix
HT
Prix
TTC
54,00
14,40
73,00
88,00
+ 14,00
9,50
97,30
108,30
86,00
15,40
7,00
64,58
17,22
87,31
105,25
+ 16,74
11,36
116,37
129,53
102,86
18,42
8,37
INFORMATIONS
Schémas techniques
POUR CHOISIR CORRECTEMENT
VOTRE ESCALIER
en fonction de l’espace dont vous
disposez pour son installation.
NORM 8/3
NORM 8/2
Bois :
153 à 162 cm
Alu
:
Alu:
157 à 173 cm
Escalier en 3 éléments
Escalier en 2 éléments
Encombrement au sol Bois : 163 à 97 cm
Alu : 197 à 112 cm
Encombrement au sol Bois : 135 à 87 cm
Alu : 177 à 113 cm
Alu:
Espace de
basculement
152 à 160 cm
Alu:
ESCAMOD WDRC
Hauteur sous plafond : 220 à 288 cm
Espace de
basculement
153 à 162 cm
ESCAMOD ISO RC
Hauteur sous plafond : 220 à 286 cm
Hauteur sous plafond : 220 à 286 cm
CADET ISO RC
Espace de
basculement
153 à 162 cm
Alu:
Escalier en 3 éléments
Escalier en 3 éléments
Escalier en 3 éléments
Encombrement au sol : 131 à 87 cm
Encombrement au sol : 131 à 87 cm
Encombrement au sol : 137 à 88 cm
Catalogue/Tarif ESCALIERS 2005
Espace de
basculement
Hauteur sous plafond Bois : 220 à 335 cm
Alu : 216 à 322 cm
Hauteur sous plafond Bois : 220 à 289 cm
Alu : 219 à 288 cm
Espace de dégagement
Bois : 53 à 172 cm
Alu : 25 à 116 cm
19
Eléments à préciser à la commande :
• Type d‘escalier.
• Hauteur sous plafond (voir tableau au verso).
• Dimensions de la trémie (Longueur x Largeur).
• 2 ou 3 parties.
• Encombrement au sol si nécessaire.
• Encombrement à l’étage pour un escalier 2 parties.
Indiquer obligatoirement la hauteur sous plafond et la dimension brute de la trémie.
✓
✓
✓
✓
✓
LES POINTS FORT S
DE LA GAMME ROTO
Des modèles en bois massif et en aluminium faciles d’entretien.
Différents degrés d’isolation thermique.
Une déclinaison en 2 parties pour les endroits étroits, et les pièces très hautes.
Des portes de combles pratiques pour le rangement du grenier.
Une gamme complète d’accessoires pour une sécurité renforcée.
ROTO C’EST AUSSI :
Une gamme complète de fenêtres de toit
et d'accessoires de décoration
C’est avec plaisir que nous vous conseillerons sur les produits Roto.
ROTO FRANK S.A.S.
42 rue de Longchamp
BP 30118
57503 SAINT- AVOLD
Téléphone: (00 33) 03 87 29 24 30
Téléfax:
(00 33) 03 87 91 49 01
Internet : http://www.roto-frank.fr
www.roto-bauelemente.de
ROTO FRANK SAS est certifiée
