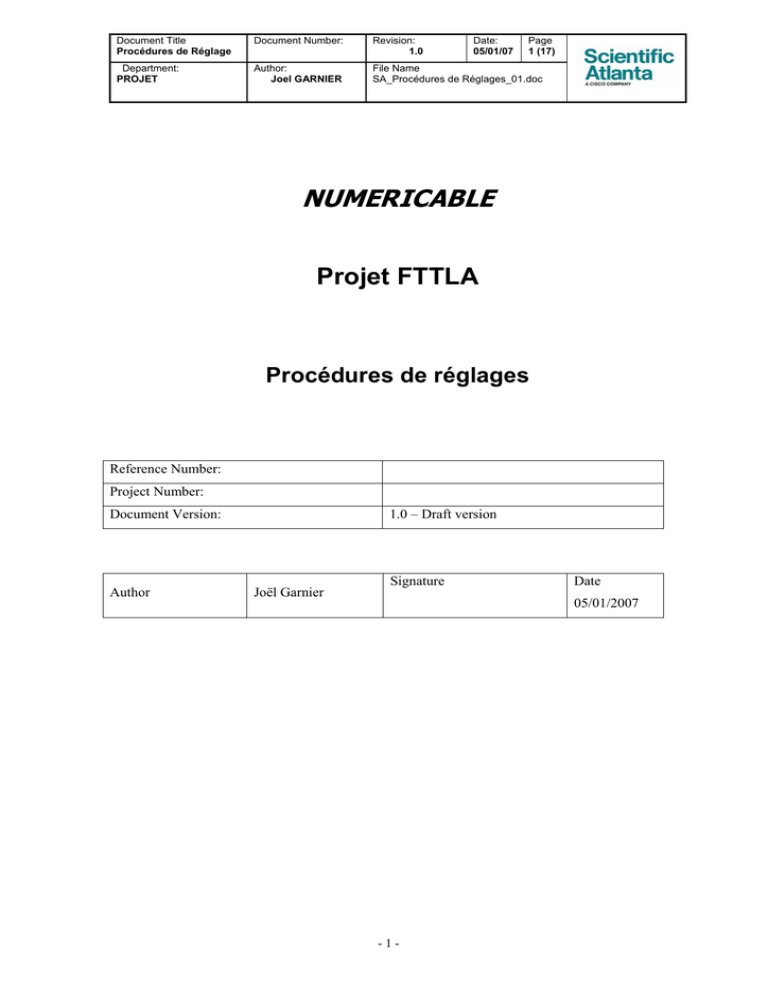

Factory Acceptance Test

Document Title
Procédures de Réglage
Document Number:
Revision:
1.0
Date:
05/01/07
Page
1 (17)
Department:
PROJET
Author:
Joel GARNIER
File Name
SA_Procédures de Réglages_01.doc
NUMERICABLE
Projet FTTLA
Procédures de réglages
Reference Number:
Project Number:
Document Version:
Author
1.0 – Draft version
Joël Garnier
Signature
Date
05/01/2007
-1-
Document Title
Procédures de Réglage
Document Number:
Revision:
1.0
Date:
05/01/07
Page
2 (17)
Department:
PROJET
Author:
Joel GARNIER
File Name
SA_Procédures de Réglages_01.doc
TABLE DES MATIERES
1.
VOIE DESCENDANTE
3
1.1
EMETTEUR VD VERSION ALTICE
1.1.1 Identification du produit
1.1.2 Configuration usine
1.1.3 Indicateurs des niveaux
1.1.3.1
Niveau à l’entrée de l’émetteur
1.1.3.2
Niveau à l’entrée du laser
1.1.4 Réglage sur site
3
3
4
5
5
6
6
1.2
EMETTEUR VD VERSION STANDARD
1.2.1 Identification du produit
1.2.2 Configuration Usine
1.2.3 Réglage sur site
1.2.4 Réglage des seuils d’alarmes.
7
7
8
8
9
1.3
Recepteur VD
1.3.1 Configuration usine
1.3.2 Réglage sur site.
2.
10
10
11
VOIE REMONTANTE
12
2.1
EMETTEUR VR
2.1.1 Configuration usine
2.1.2 Réglages Usine
2.1.3 Réglages sur Site.
2.1.4 Reset du Node FTTLA.
12
12
12
14
14
2.2
RECEPTEUR VR
2.2.1 Configuration Usine
2.2.2 Réglages sur Site
15
15
16
-2-
Document Title
Procédures de Réglage
Document Number:
Revision:
1.0
Department:
PROJET
Author:
Joel GARNIER
File Name
SA_Procédures de Réglages_01.doc
1. VOIE DESCENDANTE
1.1 EMETTEUR VD VERSION ALTICE
1.1.1 Identification du produit
Référence du produit : P2 – HD – 13TXAL – 12 - SA
-3-
Date:
05/01/07
Page
3 (17)
Document Title
Procédures de Réglage
Document Number:
Revision:
1.0
Date:
05/01/07
Page
4 (17)
Department:
PROJET
Author:
Joel GARNIER
File Name
SA_Procédures de Réglages_01.doc
1.1.2 Configuration usine
Configuration usine des paramètres de l’émetteur configurables par l’utilisateur.
1- Enable Laser : ON : Laser activé
OFF : Laser désactivé
2- CW Mode : OFF : Utilisation normale avec des porteuses modulées.
ON : Utilisation de porteuses non modulées (ex : Générateur multi porteuses)
3- Low RF Alarm Inhibit : OFF : Alarme Niveau RF Bas activée
ON : Alarme Niveau RF Bas désactivée
4- Master : Master / Slave. Utilisation dans le cadre d’une supervision. Possibilité de déclarer
l’émetteur en tant que Maître ou Esclave.
5- RF Drive Level : 0,0dB : Valeur usine correspondant à l’optimisation de l’émetteur. Cette
valeur est modifiable +/- 5dB par pas de 0,5dB uniquement en mode AGC OFF.
6- AGC : OFF : AGC désactivé
ON : AGC activé
-4-
Document Title
Procédures de Réglage
Document Number:
Revision:
1.0
Date:
05/01/07
Page
5 (17)
Department:
PROJET
Author:
Joel GARNIER
File Name
SA_Procédures de Réglages_01.doc
1.1.3 Indicateurs des niveaux
1.1.3.1 Niveau à l’entrée de l’émetteur
Indication de la puissance à l’entrée de l’émetteur
- La valeur 0dB correspond un plan 42 cx Cenelec @ 80dBµV niveau des porteuses analogiques
appliqué à l’entrée Broadcast de l’émetteur.
-5-
Document Title
Procédures de Réglage
Document Number:
Revision:
1.0
Date:
05/01/07
Page
6 (17)
Department:
PROJET
Author:
Joel GARNIER
File Name
SA_Procédures de Réglages_01.doc
1.1.3.2 Niveau à l’entrée du laser
Réglage +/- 5dB de l’atténuateur à l’entée du laser (Actif en mode AGC OFF)
Indication de la puissance à l’entrée du laser
-
La valeur 0dB correspond à un OMI de 5,4% pour un plan 42 cx Cenelec @ 80dBµV niveau
des porteuses analogiques à l’entrée de l émetteur et pour une valeur d’atténuation < RF
Drive Level > = 0dB.
1.1.4 Réglage sur site
L’émetteur est réglé en usine pour les paramètres suivants :
1- Niveau d’entrée RF du multiplex RF = 80dBµV / Canal
2- OMI ./ Canal = 5,4%
3- Ce niveau RF d’entrée de l’émetteur correspond à un niveau de sortie du node de
112dBµV garanti entre -2dBm et -6dBm de puissance optique à l’entrée du node.
4- Les éventuels écarts du niveau d’entrée RF par rapport au niveau nominal de 80dBµV
seront compensés par la modification du réglage < RF Drive Level>
5- Exemples :
a. Niveau d’entrée RF = 83dBµV > RF Drive Level = moins 3dB ( -3 )
b. Niveau d’entrée RF = 77dBµV > RF Drive Level = plus 3dB ( 3 )
c. Les valeurs RF peuvent être prises au niveau de la prise test -20dB située en face
avant de l’émetteur ( soit 63dBµV et 57dBµV pour les exemples ci-dessus ).
d. Le réglage < RF Drive Level > a une dynamique de + /- 5dB par pas de 0,5dB.
e. Cette valeur sera relevée de préférence sur la fréquence pilote haut ou à défaut sur le
canal analogique le plus élevé.
-6-
Document Title
Procédures de Réglage
Document Number:
Revision:
1.0
Department:
PROJET
Author:
Joel GARNIER
File Name
SA_Procédures de Réglages_01.doc
1.2 EMETTEUR VD VERSION STANDARD
1.2.1 Identification du produit
Référence du produit : P2 – HD – 13TXTS – 12 - SA
-7-
Date:
05/01/07
Page
7 (17)
Document Title
Procédures de Réglage
Document Number:
Revision:
1.0
Date:
05/01/07
Page
8 (17)
Department:
PROJET
Author:
Joel GARNIER
File Name
SA_Procédures de Réglages_01.doc
1.2.2 Configuration Usine
Configuration usine des paramètres de l’émetteur configurables par l’utilisateur.
Cette version est optimisée en usine selon les paramètres suivants :
1- RF Input = 75 dBµV pour 78 CW NTSC + 75 QAM ( 550-1002MHz)> OMI/Ch = 3.5% ou
2- RF input = 78,6 dBµV pour 42Cx Cenelec > OMI/Ch = 5.4%
1.2.3 Réglage sur site
1- Pour un niveau d’entrée RF de 80 dBµV :
A l’aide du logiciel LCI fourni par SA, régler la valeur < RF Drive Level > à -1.5 afin de retrouver la
valeur OMI / Ch de 5.4%.
2- Pour un niveau d’entrée RF de 83 dBµV :
A l’aide du logiciel LCI fourni par SA, régler la valeur < RF Drive Level > à ( -1.5) +(-3) = -4,5dB
afin de retrouver la valeur OMI / Ch de 5.4%.
3- Pour un niveau d’entrée RF de 77 dBµV :
A l’aide du logiciel LCI fourni par SA, régler la valeur < RF Drive Level > à (-1.5) +(3) = +1,5dB
afin de retrouver la valeur OMI / Ch de 5.4%.
Le réglage < RF Drive Level > a une dynamique de + /- 5dB par pas de 0,5dB
-8-
Document Title
Procédures de Réglage
Document Number:
Revision:
1.0
Date:
05/01/07
Page
9 (17)
Department:
PROJET
Author:
Joel GARNIER
File Name
SA_Procédures de Réglages_01.doc
1.2.4 Réglage des seuils d’alarmes.
Valeur à modifier
Du fait de son optimisation usine différente de la version ALTICE, la valeur < RF Input Power >
indiquée sur le site (équivalent plan de fréquences ~ 30 Canaux) peut, dans certains cas, être
inférieure au seuil < Minor Alarm – Low Limit > fixé en usine à -5.
Si une alarme < Minor alarm – Low Limit > est présente (Voyant rouge en face avant de l’émetteur
allumé), à l’aide du logiciel LCI fourni par SA, il suffira de modifier cette valeur en la portant à la
valeur -7.
Glossaire :
1- RF Input Power : Puissance RF mesurée à l’entrée de l’émetteur. Cette mesure est bien
évidemment aussi le reflet du niveau RF des porteuses.
2- Présent Value : Valeur présente mesurée en temps réel, valeur relative par rapport au 0dB
correspondant à l’optimisation usine de l’émetteur.
3- Minor Alarm – Low Limit : Seuil bas de l’alarme mineure relative à la puissance d’entrée
de l’émetteur ( RF Input Power ).
4- Modification du seuil de l’alarme : Fixer (si nécessaire) la valeur du seuil bas de l’alarme
mineure (Minor Alarm – Low Limit ) à la valeur – 7.
-9-
Document Title
Procédures de Réglage
Document Number:
Revision:
1.0
Date:
05/01/07
Page
10 (17)
Department:
PROJET
Author:
Joel GARNIER
File Name
SA_Procédures de Réglages_01.doc
1.3 Récepteur VD
1.3.1 Configuration usine
Filtres Diplex 67 / 85MHz
Atténuateur Sortie 2 = 0dB
Egaliseurs Inter étage 12dB
Pad niveau de sortie VD : 3dB @ NS=112dBµV
- 10 -
Document Title
Procédures de Réglage
Document Number:
Revision:
1.0
Date:
05/01/07
Page
11 (17)
Department:
PROJET
Author:
Joel GARNIER
File Name
SA_Procédures de Réglages_01.doc
1.3.2 Réglage sur site.
Pour un niveau de sortie du node de 2 x 112dBµV, aucun réglage sur site n’est nécessaire si les
paramètres suivants sont respectés à savoir :
1- Niveau d’entrée RF à l’entrée de l’émetteur = 80dBµV > OMI = 5,4%
2- Niveau optique à l’entrée du node entre -2 et -6dBm
Pour d’autres valeurs de niveau de sortie VD, modifier si nécessaire la valeur des pads VD et/ou VD
Sortie 2.
- 11 -
Document Title
Procédures de Réglage
Document Number:
Revision:
1.0
Date:
05/01/07
Page
12 (17)
Department:
PROJET
Author:
Joel GARNIER
File Name
SA_Procédures de Réglages_01.doc
2. VOIE REMONTANTE
2.1 EMETTEUR VR
2.1.1 Configuration usine
Pad 0dB VR1
Pad 0dB VR2
Filtre HP Ingress Blocking
Point Test VR / Contrôle OMI
2.1.2 Réglages Usine
Pour un niveau VR de 70 dBµV au niveau du connecteur RF , les réglages usines sont les suivants :
-
OMI porteuses Data = 8% > Niveau au point Test VR : 48dBµV
-
OMI porteuse pilote 5MHz = 4% > Niveau au Point Test VR : 42dBµV
Ces réglages sont mémorisés dans le µP du node lui-même.
- 12 -
Document Title
Procédures de Réglage
Document Number:
Revision:
1.0
Date:
05/01/07
Page
13 (17)
Department:
PROJET
Author:
Joel GARNIER
File Name
SA_Procédures de Réglages_01.doc
IMPORTANT : Le module émetteur VR seul ( Ref A90080/83/86 ) , non encore monté dans le
node FTTLA a les réglages usine suivants :
-
OMI porteuses VR = 10%
-
OMI porteuse Pilote 5MHz = 3,1%
Dès l’instant que le module Tx VR est installé dans le node FTTLA, les réglages OMI seront
automatiquement modifiés avec les valeurs requises 8% (Porteuses VR) et 4%.(Porteuse
Pilote). Ces valeurs sont mémorisées en usine dans le µP du Node FTTLA.
Remarque : Le voyant < Pilote > situé sur le module Tx VR est allumé Orange, ce qui signifie
que le réglage usine du niveau du pilote a été modifié. Ceci est normal et ne doit pas être
interprété comme un défaut.
Ce principe permet l’interchangeabilité ‘’ Plug and Play ‘’ du module Emetteur VR dans
le Node.
Exemple de relevé du réglage VR usine au niveau du point test VR
Porteuses VR
Porteuse Pilote
- 13 -
Document Title
Procédures de Réglage
Document Number:
Revision:
1.0
Date:
05/01/07
Page
14 (17)
Department:
PROJET
Author:
Joel GARNIER
File Name
SA_Procédures de Réglages_01.doc
2.1.3 Réglages sur Site.
Les éventuels écarts par rapport au niveau nominal à l’entrée du Node ( 70dBµV ) peuvent être
compensés :
-
En modifiant la valeur des Pads VR ( 0dB configuration usine ), spécialement si l’on constate
un déséquilibre des niveaux sur les connecteurs d’entrées VR1 et VR2 du node.
-
En modifiant le réglage de l’atténuateur électronique situé sur le module Emetteur VR.
Se reporter à la procédure décrite dans le document ref.A541428 Rev.D < Mounting Instruction
Reverse Transmitters Type A90080 , 90083 and 90086 > fourni avec chaque module.
2.1.4 Reset du Node FTTLA.
Si les réglages des atténuateurs électroniques Niveau VR et/ou Pilote situés sur le module émetteur
VR ont été retouchés, il est possible de revenir aux réglages usine en procédant comme suit :
1- Retirer le Pad Réglage Niveau VD
2- Appuyer sur le bouton < Gain Sélection > 5 secondes au minimum.
3- Le voyant < Gain > clignote (rapide) en rouge un court instant.
Cela signifie que le reset est terminé.
4- Remettre en place le Pad Niveau VD
- 14 -
Document Title
Procédures de Réglage
Document Number:
Revision:
1.0
Department:
PROJET
Author:
Joel GARNIER
File Name
SA_Procédures de Réglages_01.doc
2.2 RECEPTEUR VR
2.2.1 Configuration Usine
Pad 0dB Inter étage Niveau de sortie VR
- 15 -
Date:
05/01/07
Page
15 (17)
Document Title
Procédures de Réglage
Document Number:
Revision:
1.0
Date:
05/01/07
Page
16 (17)
Department:
PROJET
Author:
Joel GARNIER
File Name
SA_Procédures de Réglages_01.doc
2.2.2 Réglages sur Site
Le niveau de sortie RF du récepteur VR peut être calculé à partir des courbes suivantes :
1- Courbes Niveau de Sortie RF en Fonction de l’OMI – Récepteur version Haut Gain.
OMI = 8%
Cette courbe permet de déterminer que, pour un OMI de 8% et un niveau optique de -10dBm, le
niveau de sortie du récepteur VR ( Pad = 0dB ) sera de 102dBµV.
- 16 -
Document Title
Procédures de Réglage
Document Number:
Revision:
1.0
Date:
05/01/07
Page
17 (17)
Department:
PROJET
Author:
Joel GARNIER
File Name
SA_Procédures de Réglages_01.doc
2- Courbe Niveau de Sortie RF en fonction du niveau optique à l’entrée du récepteur VR
Les courbes ci-dessus sont données pour un OMI = 10%.
Pour un OMI de 8%, il convient d’appliquer la correction suivante :
Correction ( dB ) = 20*log ( 8% / 10% ) = -2dB.
Exemple : Pour un niveau optique de -10dBm, le niveau maximum de sortie sera de :
104 – 2 = 102dBµV.
On peut utiliser également la formule suivante ( pour un OMI = 8% ) sans avoir à se reporter aux
courbes ci-dessus :
Niveau de sortie RF @ N (dBm) = 2 * N (dBm ) + 122.
Exemple : Pour N = -10dBm :
Niveau de Sortie RF (dBµV) = (2*-10 ) + 122 = 102dBµV.
Le niveau de sortie RF sera ajusté à la valeur souhaitée en insérant le pad adéquat :
Exemple : OMI = 8% ; Niveau optique = -10dBm ; Niveau RF = 100dBµV >>> Valeur Pad = 2dB.
- 17 -
