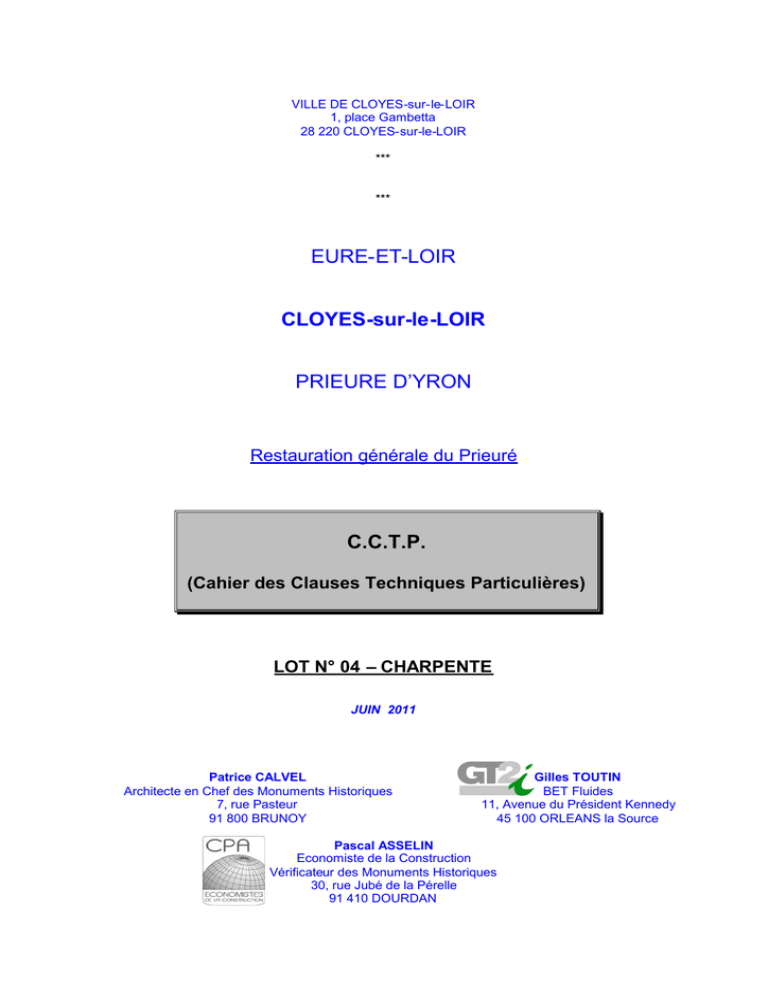

VILLE DE CLOYES-sur-le-LOIR
1, place Gambetta
28 220 CLOYES-sur-le-LOIR
***
***
EURE-ET-LOIR
CLOYES-sur-le-LOIR
PRIEURE D’YRON
Restauration générale du Prieuré
C.C.T.P.
(Cahier des Clauses Techniques Particulières)
LOT N° 04 – CHARPENTE
JUIN 2011
Patrice CALVEL
Architecte en Chef des Monuments Historiques
7, rue Pasteur
91 800 BRUNOY
Gilles TOUTIN
BET Fluides
11, Avenue du Président Kennedy
45 100 ORLEANS la Source
Pascal ASSELIN
Economiste de la Construction
Vérificateur des Monuments Historiques
30, rue Jubé de la Pérelle
91 410 DOURDAN
Edifice : EURE-ET-LOIR – CLOYES–sur-le-LOIR – PRIEURE D’YRON
Travaux Restauration générale du Prieuré
SOMMAIRE
1. DISPOSITIONS GENERALES ................................................................................3
1.1. DEFINITION DE L'OPERATION....................................................................................................................3
1.2. CLAUSES GENERAL ES - DOCUMENTS TECHNIQUES - NORMES..........................................................3
2. DISPOSITIONS PARTICULIERES PROPRES AU PRESENT LOT .......................3
2.1. ETUDE TECHNIQUE ....................................................................................................................................3
2.2. OBLIGATIONS DE L'ENTREPRISE ..............................................................................................................3
3. TRAVAUX ET OUVRAGES D’INSTALLATION DE CHANTIER .............................5
3.1. INSTALLATIONS GENERALES ....................................................................................................................5
3.2. INSTALLATIONS PARTICULIERES .............................................................................................................5
4. DESCRIPTION ET LOCALISATION DES OUVRAGES DE CHARPENTE.............6
4.1. TRAVAUX PREPARATOIRES ......................................................................................................................6
4.1.1. EXAMEN ET RELEVE D'OUVRAGES DE CHARPENTE EXISTANTS .....................................................................6
4.1.2. ETAIEMENT D'ELEMENTS DE CHARPENTE EXISTANTS ..................................................................................... 6
4.1.3. NETTOYAGE, DEPOUSSIERAGE DES CHARPENTES CIS BUCHAGES ..............................................................7
4.1.4. DEPOSE EN DEMOLITION – EN CONSERV ATION................................................................................................ 7
4.2. TRAVAUX DE CHARPENTE .........................................................................................................................8
4.2.1. FOURNITURE, TAILLE ET POSE D'ELEMENTS DE CHARPENTE NEUFS EN CHENE ........................................ 8
4.2.2. REPOSE D'ELEMENTS DE CHARPENTE EN REEMPLOI CIS RETAILLE ............................................................. 9
4.2.3. (RE)CALAGE DE CHARPENTE................................................................................................................................ 9
4.2.4. ASSEMBLAGES SUR ELEMENTS DE CHARPENTE EXISTANTS EN PLACE .....................................................10
4.2.5. RENFORCEMENT ET FIXATION DE CHARPENTE PAR OUVRAGES METALLIQUES........................................10
4.2.6. RENFORCEMENT ET REPARATION D'ELEMENTS DE CHARPENTE PAR RESINE ..........................................10
4.2.7. TRAITEMENT D' ELEMENTS DE CHARPENTE ....................................................................................................11
5. DESCRIPTION ET LOCALISATION DES OUVRAGES DE PLANCHERS...........12
5.1. TRAVAUX PREPARATOIRES ....................................................................................................................12
5.1.1. DEPOSE EN DEMOLITION – CONSERVATION DE PLANCHER..........................................................................12
5.2. TRAVAUX DE REPRISE .............................................................................................................................12
5.2.1. FOURNITURE ET POSE D’ENTREVOUS CHENE................................................................................................12
5.3. HABILLAGE BOIS DE POUTRE METALLIQUE..........................................................................................13
6. TRAVAUX ET OUVRAGES DIVERS ....................................................................14
6.1. REPRISE – RESTAURATION DU PAN DE BOIS.......................................................................................14
6.2. RESTAURATION DE L’ESCALIER XVII .....................................................................................................14
6.3. MERRAINS ET COUVRE JOINTS NEUFS .................................................................................................15
6.4. BOUCHEMENT – CREATION DE TREMIE ................................................................................................15
6.5. DEPOSE – REPOSE D’ESCALIER BOIS ...................................................................................................16
6.6. TRAVAUX EN DEPENSES CONTROLEES ................................................................................................16
6.7. CHARGEMENT ET EVACUATION DES GRAVOIS ....................................................................................17
LOT N° 04 – CHARPENT E
Page : 2 sur 17
1. DISPOSITIONS GENERALES
1.1. DEFINITION DE L'OPERATION
Le présent descriptif concerne les travaux à exécuter pour la restauration du Prieuré d’Yron
de Cloyes-sur-le-Loir dans le département de l’Eure-et-Loir (28).
1.2. CLAUSES GENERALES - DOCUMENTS TECHNIQUES - NORMES
L'entreprise titulaire du présent lot se reportera aux PRESCRIPTIONS GENERALES DE
CHANTIER
Il sera dérogé aux stipulations des normes chaque fois que les dispositions archéologiques ou
autres de l'édifice l'imposeront.
2. DISPOSITIONS PARTICULIERES PROPRES AU PRESENT
LOT
2.1. ETUDE TECHNIQUE
L'entreprise devra établir les études, calcul, dessins d'exécution et nomenclatures nécessaires
à la réalisation de ses travaux. Ces renseignements et détails devront pouvoir être fournis à
l'Architecte sur sa demande.
2.2. OBLIGATIONS DE L'ENTREPRISE

PENDANT LA PERIODE DE PREPARATION DU CHANTIER :
L'entreprise devra fournir toutes indications utiles pour permettre la mise au point définitive des
détails des éventuels autres corps d'état; ces renseignements seront matérialisés par des
croquis ou dessins à l'échelle si la demande en est formulée.

AVANT LE DEBUT D'EXECUTION DES TRAVAUX :
L'entreprise devra :
- prendre connaissance des descriptifs des autres corps d'état fournissant toutes indications
utiles pour avoir une parfaite et complète vision des travaux à exécuter, de leurs étendues et
de leurs limites.
- définir les procédés à employer pour la réalisation des travaux en accord avec l'Architecte.
L'entreprise sera tenue pour responsable du procédé retenu.
- s'assurer du respect des points de détails établis en accord avec les autres entreprises.

PENDANT L'EXECUTION DES TRAVAUX :
L'entreprise devra à ses frais :


l'ensemble de la fourniture et de la mise en oeuvre de tous les ouvrages à réaliser au titre de
son lot, sauf indication contraire explicitement indiquée dans la description des ouvrages.


la fourniture et la mise en oeuvre de toutes les installations complémentaires de chantier
propres au présent lot et nécessaire à la bonne exécution de ses travaux (échafaudages
complémentaires, planchers de travail, planchers de garantie, étaiements, goulottes, bennes,
baraques, camions, engins divers....).
Page : 3 sur 17
dans le cas de travaux dans des bâtiments ou édifices existants, les dispositions
complémentaires nécessaires pour assurer la protection des ouvrages existants conservés.
Les dispositions proposées doivent être soumises à l'avis de l'Architecte.
Toutes détériorations d'ouvrages destinés à être conservés, entraînera la remise en
état sans délais de ces ouvrages par l'entreprise du présent lot à ses frais


les précautions pour assurer le stockage des matériaux à l'abri des intempéries et des
accidents.


les dispositifs de protection et de sécurité pour l'exécution de ses travaux.


les sujétions de montage et d'approvisionnement à pied d'œuvre


Toutes ces sujétions seront incluses dans les prix unitaires et comprendront les prestations
complémentaires tels que transports, installations, locations, manutentions, déposes, etc...

AVANT LA RECEPTION :
L'entreprise devra à ses frais :


tous les nettoyages nécessaires pour la livraison des ouvrages en parfait état de propreté.


toutes les précautions à prendre lors du nettoyage pour ne pas endommager les ouvrages ou
travaux des autres corps d'état.
Toute détérioration entraînera obligatoirement la remise en état ou le remplacement
aux frais de l'entreprise.


l'évacuation complète de tous les déchets, gravois et emballages.
Elle devra toutes les prestations indispensables au complet et parfait achèvement de ses
ouvrages sans qu'elle puisse prétendre à aucune majoration de prix ou indemnités
supplémentaires.
Sauf indication contraire au bordereau, ces dispositions seront considérées incluses dans la
valeur des prix unitaires.
Page : 4 sur 17
3. TRAVAUX ET OUVRAGES D’INSTALLATION DE CHANTIER
3.1. INSTALLATIONS GENERALES
L’ensemble des installations générales de chantier, panneau de chantier, cantonnement, ,
branchements eau, parc à matériaux, etc. est à la charge du titulaire du lot n° 01
MACONNERIE – PIERRE DE TAILLE
Nota : l’entreprise devra le nettoyage de ces engins de chantier avant leurs remise en
circulations sur les voies urbaines
3.2. INSTALLATIONS PARTICULIERES
L’ensemble des installations particulières de chantier, échafaudages, sapines, treuils etc. est à
la charge du titulaire du lot n° 01 MACONNERIE – PIERRE DE TAILLE
Cependant, l'entrepreneur titulaire du présent lot devra prévoir la mise en place de toutes les
installations nécessaires à la bonne exécution de ses travaux (échafaudages
complémentaires, planchers de travail, planchers de garantie, étaiements, goulottes, bennes,
baraques, camions, engins divers....), éclairages artificiels particuliers, etc..
Ces sujétions seront incluses dans les prix forfaitaires et comprendront transports,
installations, locations, manutentions et déposes.
Page : 5 sur 17
4. DESCRIPTION ET LOCALISATION DES OUVRAGES DE
CHARPENTE
4.1. TRAVAUX PREPARATOIRES
4.1.1. EXAMEN ET RELEVE D'OUVRAGES DE CHARPENTE EXISTANTS
Avant début de travaux de dépose et de restauration, l'entreprise aura à sa charge l'examen,
les relevés nécessaires et le bilan d'état sanitaire des ossatures de charpente à restaurer
Ce bilan devra être approuver par l'Architecte avant tout démarrage de travaux
Localisation :
Unité de mesure : ft
- A prévoir en tranche ferme pour l’ensemble de l’ossature de charpente du corps principal du
Prieuré et de la tourelle d’escalier
4.1.2. ETAIEMENT D'ELEMENTS DE CHARPENTE EXISTANTS
Travaux comprenant :


fourniture et approvisionnement sur chantier des matériaux et éléments nécessaires compris
mise en dépôt


travaux préparatoires nécessaires suivant cas tels que percements, étaiements provisoires,
semelles d'appuis, etc...


façonnage et mise en place des ouvrages d'étaiements, de cintrage et/ou de frettage compris
toutes sujétions de fourniture, de réalisation, coupes, assemblages, raccordements, cintres,
couchis, calages, mise en charge, boulons et accessoires divers


dépose complète de l'ensemble en fin de travaux compris enlèvement


tous travaux complémentaires nécessaires pour obtenir une parfaite stabilité des ouvrages à
consolider
Localisation :
- A prévoir pour permettre la dépose des ouvrages de charpente existants
Page : 6 sur 17
4.1.3. NETTOYAGE, DEPOUSSIERAGE DES CHARPENTES CIS BUCHAGES
D'une manière générale, les travaux de nettoyage comprendront l'ensemble des sujétions de
main d’œuvre et de matériel , nécessaire à la réalisation de ces travaux suivant les normes de
sécurité en vigueur.(Echafaudages, planchers de travail, goulottes d'évacuation des gravois,
etc.)
Les travaux comprendront : le nettoyage, le dépoussiérage des fermes, enlèvement des
fientes, suppression de fils divers, le buchâge des parties altérées, etc., suivant les
recommandations de l'Architecte.
Le titulaire devra inclure dans la valeur des P.U.. le nettoyage des sols des combles.
Localisation :
- A prévoir pour l’ensemble de la charpente en combles
4.1.4. DEPOSE EN DEMOLITION – EN CONSERVATION
Les travaux comprendront :


l'ensemble du matériel


la protection des ouvrages attenants conservées en place


les sujétions d'étaiement nécessaires à la réalisation des travaux de démolition compris
appuis sur les éléments porteurs de l'édifice par des semelles de répartition des charges (dito
article ci-dessus)


la dépose en démolition des bois proprement dite, sans soucis de conservation


la dépose des bois proprement dite, réalisée avec soins et avec soucis de conservation


les descellements réalisés avec soin afin de ne pas détériorer ou altérer les parois au droit
des empochements


les coupes réellement obligatoires


l'arrachage des clous, vis et autres pièces métalliques


la descente de toutes hauteurs, le coltinage et la mise en dépôt pour enlèvement


la descente de toutes hauteurs, le coltinage et la mise en dépôt provisoires compris toutes
mesures de protection de ces bois contre les intempéries pendant leur stockage


le nettoyage des zones d’interventions
L'entreprise distinguera les assemblages à entailles simples des assemblages à entailles
doubles
Seront considérés en entaille simple les assemblages suivant :


à paume (ou mi-bois)


à paume grasse


en sifflet


à joint vif et à éclisses (éclisses métalliques comptées par ailleurs)
Les assemblages non énumérés ci-avant seront considérés comme étant à entaille double.
Nota : l’entreprise devra prévoir dans la valeur des P.U.. l’ensemble de dépose, démolition
d’ouvrages annexes parasites (renforts divers, clous, calles, etc.)
Localisation :
3
Unité de mesure : m
- A prévoir en recherche pour remplacement des bois en mauvais état de l'ossature de
charpente, entaille simple (pannes sablières, intermédiaires, etc.)) et entaille double (poinçons,
arbalétriers, etc.)
- A prévoir en recherche pour dépose des bois déstabilisés pouvant être conservés sur
l'ossature de charpente, pour permettre les déposes sans conservations.
Page : 7 sur 17
4.2. TRAVAUX DE CHARPENTE
4.2.1. FOURNITURE, TAILLE ET POSE D'ELEMENTS DE CHARPENTE NEUFS EN CHENE

la fourniture des bois qualité "bon bois de charpente", avivé, de sections appropriées à
l'emploi,
er

Chêne de 1
choix, bois frais

livraison de bois brut de sciage, toutes traces de frottements effacés,

le traitement fongicide et insecticide de longue durée réalisé par immersion dans un produit
possédant un agrément du C.T.B. (Attestation de garantie décennale à produire),

le transport à pied d’œuvre et le montage à toute hauteur ainsi que la répartition à l'intérieur
de l'édifice,

les débit des bois suivant les besoins relevés sur place au fur et à mesure des travaux,

les coupes de longueur et d'ajustements droites ou biaises,

toutes les sujétions de main d’œuvre pour façon d'assemblage.


les scellements et raccords pour les pièces noyées dans la maçonnerie compris création
et/ou réfection des niches, scellement au mortier de chaux, protection des bois par feutre
bitumineux, etc.,

la fourniture, pose et scellements de pièces métalliques support de pannes muraillère

la protection des bois par feutre bitumineux est strictement interdite.
Equarrissage d’origine strictement respecté au ½ cm près.
Humidité :


Les bois mis en œuvre dans les charpentes taillées ou faisant appel à des assemblages
mécaniques doivent l'être à une humidité aussi voisine que possible de l'équilibre
hygroscopique qu'ils atteindront dans la construction en exploitation.


Ce taux ne peut s'écarter de 5 % en poids par rapport à cet équilibre.


Pour les ouvrages courants, ce taux ne dépasse pas 22 % en moyenne et 25 % localement.


Pour certaines essences à faible retrait, dans des emplois particuliers, une humidité plus
élevée peut être admise pour des bois de grosse section débitée sur liste.


Pour les assemblages collés, les bois doivent avoir un taux plus faible.
Durabilité :
Les bois utilisés doivent présenter une durabilité naturelle ou conférée par un traitement
approprié, compatible avec la destination de l'ouvrage.
D'une façon générale, les bois utilisés doivent être sains, exempts de toute pourriture ou
d'échauffure, de nœuds vicieux ou pourris, fente d'abattage, gélivure ou roulure.
La présence d'insectes attaquant les bois en œuvre est également une cause de rebut.
doubles suivant l’article de dépose en démolition – conservation ci-dessus.
L’entreprise devra les notes de calcul et de dimensionnements pour la réalisation de la gaine
de l’élévateur ainsi que l’ensemble des plans d’exécutions.
Localisation :
3
- A prévoir pour le remplacement des bois démolis et la création de la gaine de l’Elévateur
Page : 8 sur 17
4.2.2. REPOSE D'ELEMENTS DE CHARPENTE EN REEMPLOI CIS RETAILLE


la manutention des bois depuis le lieu de dépôt jusqu'au lieu d'emploi


le nettoyage des assemblages


le débit des bois suivant les besoins relevés sur place au fur et à mesure des travaux


les retailles nécessaires comprenant piquage, réalisation d'épure, coupes de longueur et
d'ajustement droites ou biaises, réalisation d'assemblages, etc...


la repose y compris fourniture et pose de cales, chevilles, broches.


les scellements et raccords pour les pièces noyées dans la maçonnerie compris création
et/ou réfection des niches, scellement au mortier de chaux, protection des bois par feutre
bitumineux, etc...


la protection des bois par feutre bitumineux est strictement interdite.
Les bois anciens seront à utiliser dans leur configuration d’origine.
doubles suivant l’article de dépose en démolition – conservation ci-dessus.
Localisation :
3
- A prévoir en recherche pour repose des bois déposés et pouvant être conservés.
4.2.3. (RE)CALAGE DE CHARPENTE
Travaux à réaliser sur les ouvrages de charpente existants pour palier aux déformations et
différences de niveau des structures conservées en place.
Ils comprendront selon les cas à traiter :

les recalages nécessaires pour redressement et alignement général compris toutes sujétions
de bûchements ponctuels, cales, broches, clous, etc.

le soulèvement des chevrons compris toutes sujétions de bûchements ponctuels, cales,
broches, clous, etc.

la fourniture et pose de fourrures débillardées en bois de même nature que celle des
ossatures à redresser compris toutes sujétions de réalisation, de fixations et de bûchement
nécessaires

tous travaux accessoires nécessaires pour obtenir une bonne rectitude et stabilité des
ouvrages

la vérification des assemblages des éléments de charpente restant en place.
Localisation :
A prévoir pour l’ensemble des éléments de charpente maintenus en place
Page : 9 sur 17
4.2.4. ASSEMBLAGES SUR ELEMENTS DE CHARPENTE EXISTANTS EN PLACE

les dispositifs d'étaiement préalable si nécessaire (étais, vérins, etc.)

la coupe des bois en œuvre

la réalisation et le façonnage des assemblages compris traçages, présentation des pièces,
sciages, abattages, découpes d'ajours, etc...

toutes les sujétions de manutention

la fourniture et pose de cales, chevilles, broches.

la fourniture et mise en œuvre des éléments annexes : clefs, tenons, etc.

la façon des ouvrages annexes : lumière pour dissimuler les têtes de boulon avec pièce
rapportée en chêne.
Localisation :
Unité de mesure : ft et u
A prévoir en recherche sur bois conservés en place pour raccords avec bois neufs ou reposés
compris assemblage par trait de jupiter.
4.2.5. RENFORCEMENT ET FIXATION DE CHARPENTE PAR OUVRAGES METALLIQUES


l'ensemble du matériel nécessaire


la fourniture des éléments métalliques (ferrures, boulons, équerres, etc.)


la pose proprement dite compris toutes les sujétions d'exécution (percements, lumières, etc.),
et de fournitures annexes


la valeur des calages provisoires pendant la mise en oeuvre


la protection par 2 couches de peinture antirouille compris travaux préparatoires
Les emplacements sur les pièces de bois seront traitées avec attention : coupes nettes,
formes des réservations parallèles aux platines métalliques, platines métalliques carrées, etc...
NOTA : Avant toute mise en place, l'entreprise devra soumettre le procédé à l'avis de
l'Architecte et obtenir son agrément
Localisation :
Unité de mesure : kg
A prévoir en recherche pour ossatures de charpente conservées
4.2.6. RENFORCEMENT ET REPARATION D'ELEMENTS DE CHARPENTE PAR RESINE


étaiement des éléments aux endroits nécessaires


travaux préparatoires tels que bûchages des parties vermoulues ou pourries, percements,
coupes, etc...


enlèvement et/ou destruction immédiate des déchets pour éviter toute contamination


fourniture et mise en place d'armatures en fibre de verre, scellées à la résine pure dans les
parties de bois sain


injection de résine pure


réalisation de coffrage complémentaires aux endroits nécessaires


fourniture et coulage d'un mortier de résine époxydique de couleur bois compris toutes
sujétions complémentaires de mise en oeuvre et de finition


toutes fournitures et sujétions accessoires nécessaires pour obtenir une parfaite finition
Page : 10 sur 17
L'entreprise aura à sa charge l'établissement, par un BET spécialisé, des notes de calcul
nécessaire à la réalisation des ouvrages; ces notes de calcul seront fournies au Maître
d’œuvre et/ou Maître d'ouvrage
Localisation :
Unité de mesure : dm3
A prévoir en recherche pour ossatures de charpente conservées
4.2.7. TRAITEMENT D' ELEMENTS DE CHARPENTE


inspection des ouvrages existants conservés pour établissement d'un diagnostic sur la
présence d'éventuels parasites (champignons, insectes, etc...)


l'ensemble du matériel nécessaire à l'exécution de ces travaux


un dépoussiérage préalable avant application du produit


la fourniture et application d'un produit fongicide et insecticide de longue durée, et possédant
un agrément du C.T.B. (Attestation de garantie décennale et attestation d'agrément du
CTBA+ à produire)


toutes les sujétions de manutention des bois et/ou d'applications sur place dans l'embarras
des ouvrages de charpente


les protections individuelles (masques, etc.)
Localisation :
- A prévoir pour l'ensemble des éléments de charpente
Page : 11 sur 17
5. DESCRIPTION ET LOCALISATION DES OUVRAGES DE
PLANCHERS
5.1. TRAVAUX PREPARATOIRES
5.1.1. DEPOSE EN DEMOLITION – CONSERVATION DE PLANCHER

l'ensemble du matériel,

la protection des ouvrages attenants conservées en place,

la dépose des remplissages (plâtres, briques, lattis, etc.)

la dépose en démolition des bois proprement dite, sans soucis de conservation, y compris
des entrevous,


la dépose des bois proprement dite, réalisée avec soins et avec soucis de conservation,

la dépose des lattis en sous-face de plancher,


les descellements réalisés avec soin afin de ne pas détériorer ou altérer les parois au droit
des empochements,

les coupes réellement obligatoires,

l'arrachage des clous, vis et autres pièces métalliques,

la descente de toutes hauteurs, le coltinage et la mise en dépôt pour enlèvement.

la descente de toutes hauteurs, le coltinage et la mise en dépôt provisoires compris toutes
mesures de protection de ces bois contre les intempéries pendant leur stockage.
Localisation :
3
- Démolition à prévoir pour les solives et poutres en chênes, etc., composants le plancher des
combles côté accueil, suivant recommandation de l’architecte.
- Démolition à prévoir en recherche pour poutres, solives à remplacer pour les planchers
maintenus en place.
- Dépose en conservation à prévoir en recherche pour les solives et poutres en chênes
composants les planchers.
5.2. TRAVAUX DE REPRISE
5.2.1. FOURNITURE ET POSE D’ENTREVOUS CHENE
Dispositions générales

fourniture et pose de lames de bois neufs en chêne,


 toutes sujétions de corroyage, coupes, raccords, ajustements nécessaires et fixations au
clous acier inoxydable sur l'ossature de plancher,

les rabotages, calage

la consolidation des éléments en place et la fourniture et pose de pièces métalliques
d’assemblage, de fixations, etc.,

tous travaux et ouvrages accessoires nécessaires pour obtenir une parfaite finition,

présentation d’échantillon à faire valider par l’ACMH.
Page : 12 sur 17
Dispositions particulières
Hydrométrie ambiante, prévoir une mesure hydrométrique des bois en place
Finition : bois de sciage raboté


Arêtes vives sans flaches


Solives sans aubier


Entrevous sur planches d’une seule largeur sans collage, bois sec (12% d’humidité)


Traitement par injection contre la mérule.




Localisation :
3
- A prévoir la réalisation du plancher haut du RdC
5.3. HABILLAGE BOIS DE POUTRE METALLIQUE
Les travaux concernent l’habillage 3 faces de la poutre de type HEA.

l’ensemble du matériel

la fourniture et pose d’une structure porteuse primaire et secondaire (montants verticaux,
traverses, visseries, etc., cornières,), nature de la structure soumis à l’approbation de
l’architecte

la fourniture et pose d’habillage en bois massif chêne, échantillon à soumettre à l’approbation
de l’architecte

l’ensemble des sujétions de fixations et d’ouvrages annexes de fixations en plafond,

l’ensemble des sujétions de main d’œuvre et de parfait achèvement,

le chargement et l’évacuation des gravats.
Localisation :
Unité de mesure : ml
- A prévoir dans la salle Nord au RdC, suivant plan de l’architecte.
Page : 13 sur 17
6. TRAVAUX ET OUVRAGES DIVERS
6.1. REPRISE – RESTAURATION DU PAN DE BOIS
Les travaux concernent le pan de bois accolé à l’escalier XVII.
Le titulaire du présent lot devra la vérification et réfection de cette cloison ainsi que la
fourniture et pose de structure en bois afin de remonter les zones de parements manquants et
détériorés


l’ensemble des sujétions et matériels d’étaiement, de cintrage, de consolidation des
planchers, escaliers, etc., pour permettre les différentes interventions

la dépose en démolition des éléments endommagés (bois cis maçonnerie de chaux, plâtres,
lattis bois, etc.)

la reprise des éléments constituants le pan de bois suivant les recommandations des articles
ci-dessus,

l’ensemble des sujétions de calage, rabotage, etc.,



tous travaux et ouvrages accessoires nécessaires pour obtenir une parfaite finition,

la descentes et évacuations des gravas.
Avant toutes interventions, le titulaire du présent lot devra soumettre à l’approbation de
l’architecte un plan de repérage des bois à reprendre
Localisation
A prévoir pour la cloison accolée à l’escalier XVII
6.2. RESTAURATION DE L’ESCALIER XVII

le nettoyage et le dépoussiérage des marches, contremarches, limons, rampes, balustrades,
etc.

les déposes – reposes nécessaires cis numérotation des pièces

la vérification et traitement des assemblage, des fixations, etc.,

le remplacement de pièces défectueuses et/ou manquantes

les renforcements et consolidations des marches, limons, garde-corps, etc.,

la reprise des jeux,

le décapage suivant nécessité,

l’encaustiquage de l’ensemble, lustrage,

tous travaux et ouvrages accessoires nécessaires pour obtenir une parfaite finition
Ouvrages neufs en bois de même essence et même profil.
Localisation
A prévoir pour la restauration de l’escalier XVII à la suite des interventions de restauration du
prieuré.
Page : 14 sur 17
6.3. MERRAINS ET COUVRE JOINTS NEUFS

MERRAINS
Fourniture et pose de merrains en chêne de 18 mm épaisseur.
Lames de largeur irrégulière de 0,10 à 0,16 à chants non parallèles et de longueur de 1 à 3
travées maximum suivant avis de l’architecte.
Assemblage en « langue de vipère », la pointe étant dirigée vers le haut.
Clouage à la pointe inox.
Echantillon de voûte en couvre joint à présenter in situ (2.00 m² minimum).
Nature : chêne brossé
Ep. 18 à 22mm adaptés à l’ancien
Assemblage à langue de vipère
Finition : badigeonnage au lait de chaux et brossage. Teinte à soumettre à l’approbation de
l’architecte

COUVRE JOINT MOULURE EN CHENE
Fourniture et pose de couvre joint mouluré en chêne de 60x23 de section, avec un filet et un
1/4 de rond convexe de part et d’autre des chants. Fixation par clous forgés de fabrication
artisanale, à raison d’un clou tous les 0,50 en moyenne.
Les couvre joints n’auront pas une longueur inférieure à 2,00.
Présentation de module de profil in situ, compris clous forgés.
Finition : badigeonnage au lait de chaux et brossage. Teinte à soumettre à l’approbation de
l’architecte
Localisation
A prévoir pour le lambrissage des voûtes en combles
6.4. BOUCHEMENT – CREATION DE TREMIE
Les travaux de bouchement et création de trémie sont nécessaire à la suite de la modification
de l’emplacement de l’escalier de la Longère.
Bouchement de trémie existante.
Les travaux comprendront

L’ensemble du matériel,

Tous les étaiements nécessaires,

La fourniture et pose de solivages, entrevous complémentaires

la réalisation de structure secondaire pour revenir au niveau du sol existant

l’ensemble des sujétions d’assemblage, d’adaptation aux planchers existants

la descente et évacuation des gravois au fur et à mesure de l’avancement des démolitions.

Les nettoyages de fin d’interventions.
Création de trémies de dimensions adaptées dans plancher de toutes natures.

L’ensemble du matériel,

Tous les étaiements nécessaires,

les découpes soignées des planchers par tronçon aux dimensions requises,

la réalisation de chevêtres de sections adaptées

l’ensemble des sujétions d’assemblage, d’adaptation aux planchers existants

la descente et évacuation des gravois au fur et à mesure de l’avancement des démolitions.


Les nettoyages de fin d’interventions.
Page : 15 sur 17
Localisation :
- A prévoir pour permettre la nouvelle implantation de l’escalier de la Longère
6.5. DEPOSE – REPOSE D’ESCALIER BOIS
Le titulaire du présent lot devra l’ensemble des sujétions pour la dépose – repose de l’escalier
actuel de la longère.
Les travaux comprendront


La réalisation des plans de la configuration future


Les dépose avec soin et la numérotation des pièces


Les stockage sur chantier ou en atelier de restauration


L’ensemble des protections contre les chocs, intempéries, etc.


L’ensemble des modifications des pièces constituant l’escalier afin de l’adapter à la nouvelle
configuration


L’ensemble des cales, fixations, etc.


La réalisation de pièces neuves pour adaptation et/ou pièces défectueuses, manquantes


L’ensemble des pièces complémentaires pour ajustements, maintiens, en parties basses et
hautes de l’emmarchement


Les reposes et mise en jeux


Les nettoyages, ponçage et encaustiquage
Localisation :
- A prévoir pour l’escalier de la Longère
6.6. TRAVAUX EN DEPENSES CONTROLEES
Mise à disposition d’une équipe comprenant :

1 compagnon qualifié et 1 aide, compris toutes primes, tacots, indemnités de déplacement,
panier, etc.

leur matériel et les petites fournitures
Localisation
Unité de mesure : h
A prévoir pour exécution de petits travaux à la demande de l’architecte.
Ces heures seront réglées sur attachements écrits dûment signés en temps utile par
l’architecte.
Page : 16 sur 17
6.7. CHARGEMENT ET EVACUATION DES GRAVOIS
Dispositions générales
Dans le cadre de la présente opération, chaque entreprise devra prévoir la gestion des
déchets de chantier qu'elle produit, suivant les dispositions ci dessous :
- descente de toutes hauteurs
- toutes manutentions pour chargement en bennes, camions, conteneurs , etc.
- l'ensemble des frais concernant l'acheminement des déchets vers un centre de tri, de
stockage, et/ou centre de valorisation, en s'assurant de l'élimination finale conformément à la
réglementation en vigueur.
- les nettoyages de voirie réglementaires.
Les déchets seront enlevés au fur et à mesure des déposes et démolition et ne devront en
aucun cas être stockés sur le site.
Dispositions particulières
L'attention des entreprises est attirée sur l'obligation législative de valorisation et/ou de
stockage des déchets de chantier, à compter du 1er juillet 2002, suivant notamment :
- loi du 15 juillet 1975
- loi du 13 juillet 1992
- décret du 13 juillet 1994
- circulaire du 15 février 2000
(liste non exhaustive)
Les entrepreneurs s'appuieront utilement sur, notamment :
- le plan départemental de gestion des déchets du B.T.P.
- les projets d'aménagements des communes concernées par une plate-forme de stockage
des déchets B.T.P.
Chaque entreprise fournira le(s) bordereau(x) de suivi des déchets de chantier de bâtiment,
chaque bordereau de suivi comprendra 4 exemplaires par conteneur :
- Exemplaire N°1 à conserver par l'entreprise
- Exemplaire N°2 à conserver par le collecteur - transporteur
- Exemplaire N°3 à conserver par l'éliminateur
- Exemplaire N°4 à retourner dûment complété au Maître d'Ouvrage via la Maîtrise d'Oeuvre
pour vérification et visa.
Nota :
- Les soumissionnaires devront effectuer leur(s) propre(s) estimation(s) quantitative(s).
- l'offre des entreprises sera considérée forfaitaire en ce qui concerne le présent poste
- les entreprises fourniront en annexe à leur offre, le(s) certificat(s) de prise en charge de
leurs déchets par le(s) centre(s) qu'elles envisagent de solliciter.
Localisation :
3
- A prévoir pour l'ensemble des gravois issus des travaux pré-cités
Le présent CCTP dressé par
L’Architecte en Chef soussigné
BRUNOY :
Juin 2011
Lu et accepté
Patrice CALVEL
L’entrepreneur,
Le …………………..
Fin du présent CCTP
Page : 17 sur 17

EURE-ET-LOIR CLOYES-sur-le

Transcription

Documents pareils
