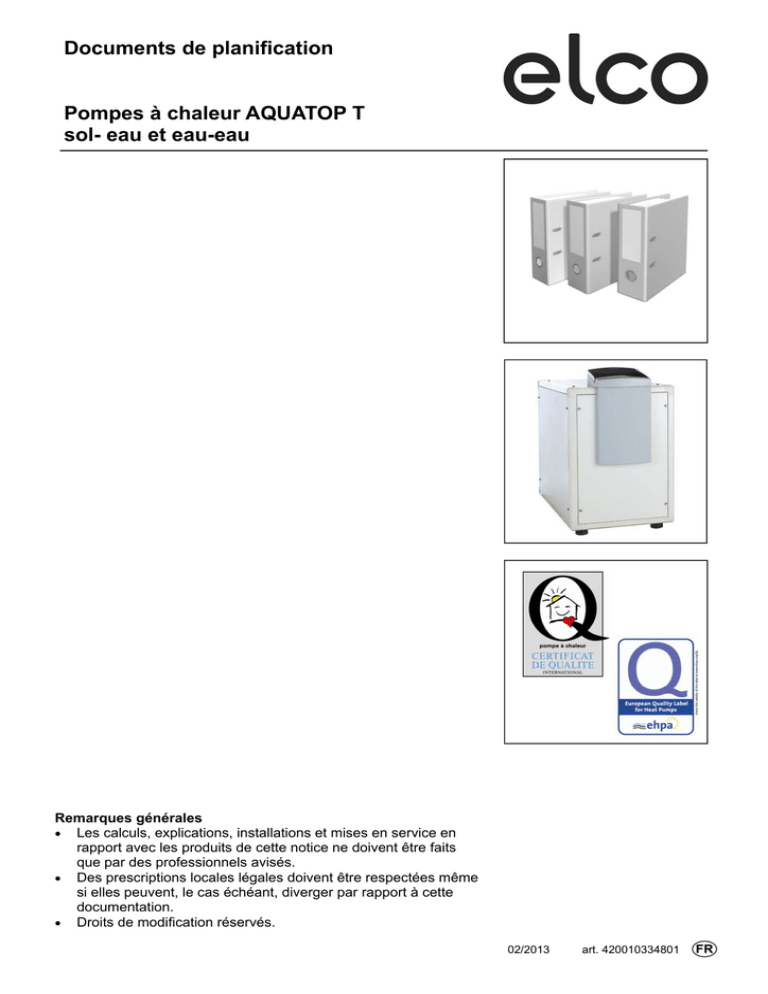

Documents de planification
Pompes à chaleur AQUATOP T
sol- eau et eau-eau
Remarques générales
• Les calculs, explications, installations et mises en service en
rapport avec les produits de cette notice ne doivent être faits
que par des professionnels avisés.
• Des prescriptions locales légales doivent être respectées même
si elles peuvent, le cas échéant, diverger par rapport à cette
documentation.
• Droits de modification réservés.
02/2013
art. 420010334801
Sommaire
Sommaire
Conseils de planification
Dimensions des appareils
Données techniques
Pompes intégrées
Pompes à chaleur compactes
Caractéristiques de puissance
2
………………………………………………….........................................
2
Vue d'ensemble du produit ..............................................................
4
Puissance de chauffe AQUATOP T à 35°C au départ........................ .
5
Puissance de chauffe AQUATOP T à 50°C au départ.........................
6
Puissance de chauffe AQUATOP T..H à 35°C au départ.....................
7
Puissance de chauffe AQUATOP T..HT à 35°C au départ................... 8
Les pompes à chaleur en général........................................................
9
Détermination des vases d'expansion..................................................
11
Détermination du vase d'expansion de 12 l intégré
à l'AQUATOP TC................................................................................... 12
Détermination de la puissance de chauffe et des suppléments............ 13
Bases de détermination d'une sonde géothermique............................. 14
Bases de détermination d'une registre enfoui......................................
15
Bases de détermination d'une sonde géothermique............................. 16
Pompes à chaleur sol eau..................................................................... 17
Schéma de principe d'une installation à sonde géothermique.............
18
Conseil de réalisation...........................................................................
18
Check liste............................................................................................. 19
Interfaces pour les installations à sonde géothermique.......................
19
Tranchées de raccordement à la sonde géothermique........................
20
Exemple d'une sonde géothermique..................................................... 21
Pompes à chaleur à chauffage eau-eau...............................................
22
Schéma de principe pour eau souterraine............................................
23
Installation à eau souterraine...............................................................
24
Réfrigérer avec une installation de pompe à chaleur penanlage............... 28
AQUATOP T..C................................................. ...................................
32
AQUATOP T17CH................................................................................
33
AQUATOP T..H..................................................................................... 34
AQUATOP T22-T44, THT, TR..............................................................
35
AQUATOP T05C - T08C......................................................................
36
AQUATOP T10C-T14C........................................................................
38
AQUATOP T07CHT - T11CHT.............................................................
40
AQUATOP T17CH................................................................................
42
AQUATOP T22H-T43H........................................................................
44
AQUATOP T05CX - T08CX..................................................................
46
AQUATOP T10CX - T12CX..................................................................
48
AQUATOP T06CR - T08CR.............................. ...................................
50
AQUATOP T10CR - T14CR.............................. ...................................
52
AQUATOP T05CRX - T08CRX............................................................
54
AQUATOP T10CRX - T12CRX......................... ...................................
56
AQUATOP T17CHR.............................................................................
58
AQUATOP T22HR - T43HR.................................................................
60
Pompes d'alimentation.........................................................................
Pompes de chauffage...........................................................................
AQUATOP T..C sol-eau .......................................................................
AQUATOP T..C eau -eau.....................................................................
AQUATOP T..H. sol - eau.....................................................................
AQUATOP T..H eau - eau....................................................................
AQUATOP T..HT sol - eau ..................................................................
AQUATOP T..HT eau - eau..................................................................
AQUATOP T..R....................................................................................
AQUATOP T..HR..................................................................................
Limites d'utilisation................................................................................
Courbes de performances-Mode réfrigération…………………………..
62
64
65
66
67
68
69
70
71
73
75
77
Sommaire
Schémas hydrauliques
Schéma complémentairs
Propositions hydrauliques
supplémentaire
Régulateur de pompe à chaleur
LOGON B WP
Notes
Vue d'ensemble des schémas standards.............................................
AQUATOP TC 1...................................................................................
AQUATOP TC 1-6................................................................................
AQUATOP TC 1-I.................................................................................
AQUATOP TC 2-I.................................................................................
AQUATOP TC 1-6-I..............................................................................
AQUATOP TC 2-6-I..............................................................................
AQUATOP TC 2-6-H............................................................................
AQUATOP TC 2-6-7-H.........................................................................
AQUATOP TC 1-6-7.............................................................................
AQUATOP T 1-I....................................................................................
AQUATOP T 2-I....................................................................................
AQUATOP T 2-5-B-I.............................................................................
AQUATOP TC schéma d'extension BL................................................
AQUATOP T schéma d'extension BL...................................................
AQUATOP TC 2...................................................................................
AQUATOP T 2......................................................................................
88
89
90
91
92
93
94
95
96
97
98
99
100
101
101
102
102
AQUATOP TC schéma d'extension M..................................................
AQUATOP T schéma d'extension M....................................................
AQUATOP T cascade avec
séparation hydraulique ECS.................................................................
Séparation hydraulique ECS................................................................
103
103
104
106
..............................................................................................................
..............................................................................................................
108
109
3
Vue d'ensemble du produit
AQUATOP T
Les pompes à chaleur sol-eau et
eau-eau AQUATOP T, de haute
qualité, extraient de la chaleur de l'environnement (chaleur du sol, de
l'eau souterraine ou de surface etc.)
qu'elles transfèrent au système de
chauffage à un niveau de température
supérieur.
La version réversible de l' AQUATOP T
peut, en plus du chauffage, également
être utilisée pour la réfrigération active.
L'AQUATOP T est ainsi disponible
dans un large assortiment dans les
exécutions suivantes:
AQUATOP T..C
En version compacte avec pompes de
circulation, vases d'expansion et
résistance électrique 3x400VAC
intégrés.
AQUATOP T..HT
Exécution haute température pour des
températures de départ de ma. 65°C,
3x400VAC.
AQUATOP T..H
En version haute température
pour des températures de départ
jsqu'à ma. 60°.
AQUATOP T..X
Exécution pour raccordement
1x230VAC (disponibles en F/I/B).
AQUATOP T..R
Pompes à chaleur réversibles pour
chauffage et réfrigération.
4
Vue d'ensemble
Puissance de chauffe AQUATOP T à 35°C au départ
25.0
AQUATOP T14C
Puissance de chauffe (kW)
Potenza termica(kW)
20.0
AQUATOP T12C
15.0
AQUATOP T10C
AQUATOP T08C
10.0
AQUATOP T06C
AQUATOP T05C
5.0
0.0
‐5
0
5
10
15
Température de source froide (°C)
Temperatura sorgente fredda(°C)
Courbes de puissance de chauffe également valables pour les mêmes
modèles en exécution réversible ( R) et monophasée (X).
5
Vue d'ensemble
Puissance de chauffe AQUATOP T à 50°C au départ
25.0
AQUATOP T14C
Potenza termica(kW)
20.0
AQUATOP T12C
AQUATOP T10C
15.0
AQUATOP T08C
AQUATOP T06C
10.0
AQUATOP T05C
5.0
0.0
‐5
0
5
10
Temperatura sorgente fredda(°C
modèles en exécution réversible ( R) et monophasée (X).
6
15
Vue d'ensemble
Puissance de chauffe AQUATOP T..H et T..CHT à 35°C au départ
AQUATOP T43H
AQUATOP T35H
AQUATOP T28H
AQUATOP T22H
AQUATOP T17CH
AQUATOP T11CHT
AQUATOP T07CHT
modèles en exécution réversible ( R).
7
Vue d'ensemble
Puissance de chauffe T..H et T..CHT à 60°C au départ
AQUATOP T43H
AQUATOP T35H
AQUATOP T28H
AQUATOP T22H
AQUATOP T17CH
AQUATOP T11CHT
AQUATOP T07CHT
modèles en exécution réversible ( R).
8
Recommandations de planification
Pour les pompes à chaleur en général
Pour la planification et l’installation, le
respect des prescriptions et directives
valables ( SKWI, SIA, AWP, VDI 4640
etc.) est obligatoire.
Démarches préliminaires / demandes d’autorisation
Durant la phase de planification il est
recommandé de tirer au clair les points
suivants:
Avec le fournisseur de courant
électrique:
autorisation de raccordement
intensité du courant de
démarrage
tarif heures pleines / heures
creuses
heures de coupure du courant
Sources froides:
L’extraction d’eau d’une nappe phréatique publique et l’enfouissement
d’une sonde ou d’un réseau de captage de chaleur doivent être avalisés
par les autorités cantonales compétentes. De façon générale, consulter
l’Office de gestion du réseau d’eau et
de l’énergie ou de la Protection de
l’environnement (indiquer la situation
géographique de la construction).
Dimensionnement des pompes à
chaleur
Par comparaison avec d’autres générateurs de chaleur, les pompes à
chaleur ont un domaine d’application
plus restreint. Les puissances de
chauffe et d’entraînement et avec elles
le coefficient de performance varient
selon la source froide et les températures d’utilisation. Tenir compte du fait
que, d’une façon générale, plus le
différentiel entre température d’utilisation et température de source froide
est faible, plus l’efficacité de l’installation est grande (meilleur coefficient de
performance). C’est la raison pour
laquelle la pompe à chaleur nécessite
de la part du bureau d’étude/installateur la prise en compte de conditions
liminaires. L’installation doit être réalisée de façon que les limites d’utilisation ne soient pas dépassées.
Production d’eau chaude sanitaire
A côté de la couverture des besoins
en chaleur du bâtiment, la pompe à
chaleur permet également, d'une
façon générale, de couvrir les besoins
en eau chaude sanitaire. Du point de
vue énergétique ceci est même très
sensé puisque l'économie par rapport
à l'accumulateur d'eau chaude
sanitaire est très grande.
Selon les frigorigènes, différentes
températures maximales d'eau chaude
sanitaire sont possibles entre 50°C à
60°C. Elles sont fonction des limites
d'utilisation du frigorigène ainsi que de
la structure du circuit frigorifique de la
pompe à chaleur. L'eau chaude sanitaire
est chauffée indirectement par des
moyens typiques tels que:
ballons à registres
ballons mixtes (ballon de chauffage
avec accumulateur d'eau chaude
sanitaire intégré) ou ballon Spira
ballons avec échangeur de chaleur
externe (système Magro)
Lors du choix d'un ballon à registre ou
d'un échangeur de chaleur externe, il
faut veiller à ce que la surface
d'échange soit suffisante. Pour cela il
faut tenir compte des quantités d'eau,
des différences de température, ainsi
que de la puissance de la pompe à
chaleur. Une combinaison avec des
collecteurs solaires et facilement
réalisable: avec un préparateur d'eau
chaude adapté, par exemple un ballon
mixte, il est surtout possible de couvrir
intégralement les besoins d'eau chaude
en été par l'énergie solaire.
Ballon tampon
Pour chaque type de ballon il faut
s’assurer de sa capacité à absorber,
en permanence, la totalité de la
puissance fournie par la pompe à
chaleur. L’intégration d’un ballon
technique ou d’un ballon tampon est
en général recommandée. Il participe
aux conditions d’exploitation optimales
suivantes:
•
•
•
les surpuissances de la pompe à
chaleur sont absorbées.
couverture des périodes de coupure
de courant imposées par le fournisseur d’électricité.
donne la possibilité de raccorder
plusieurs circuits de chauffage.
On ne devrait renoncer à un ballon tampon que dans les cas suivants:
• volume de l’eau de chauffage
supérieur à 25 l/kW de puissance
thermique ou bonne inertie thermique du système de chauffage
(chauffage par le sol prévu
pour < 40°C).
• absence ou peu de vannes
thermostatiques.
La taille du ballon tampon est fonction
de la puissance thermique max. et du
nombre de démarrages max. autorisé
pour la pompe à chaleur.
La valeur de 30 à 50 litres par kW de
puissance thermique peut être retenue
comme valeur repère.
Pour un stockage tampon plus important il faut toutefois prévoir plus.
Le temps de couverture du besoin de
chaleur avec un ballon tampon (sans
prise en compte de l’inertie de système
de chauffage), par exemple en cas de
blocage de l’alimentation électrique
par le fournisseur de courant, peut
être calculée de la façon suivante:
t=
V * c * ∆t
Qh * 60
V = Contenance du ballon en litre
Qh = Puissance thermique en Watt
t = Durée du temps de blocage
en minutes
c = 4187 W/s
∆t = Différentiel de température
du circuit ballon
Pompes de circulation
Pour le choix des pompes de circulation tenir compte du fait que les débits
volumiques prescrits dans l’évaporateur et le condenseur doivent être
maintenus constants.
Les pompes de circulation de la source
froide (sol/eau souterraine) doivent
résister à l’eau froide. La viscosité du
fluide caloporteur doit être prise en
compte pour le dimensionnement.
Soupape de décharge
Pour les systèmes de chauffage à
débit d’eau variable ou pouvant être
interrompu ( par ex. par vannes thermostatiques) et à ballon intégré au
circuit, il est impératif d’intégrer une
soupape de décharge après la pompe
à chaleur. On s’assure ainsi d’un débit
minimal d’eau de chauffage à travers
la pompe à chaleur et on évite les
cycles courts qui peuvent conduire à
des dérangements. La soupape de
décharge doit être correctement
dimensionnée et réglée.
9
Pour les pompes à chaleur en général
Transport
Durant le transport, la pompe à
chaleur ne doit être inclinée, au plus,
que de 30° (dans tous les sens).
Eviter d’exposer la pompe à chaleur à
toute forme de projection d’eau et à
l’humidité. La pompe à chaleur est à
protéger contre les endommagements
durant toute la phase de construction.
Mise en place
Les pompes à chaleur peuvent être
mises en place, sans socle, sur une
surface plane, lisse et horizontale. Le
local d’installation doit être sec et hors
gel. Les locaux à fort taux d’humidité,
tels que buanderies, etc., ne conviennent que sous conditions.
Les distances minimales par rapports
aux murs doivent, pour la maintenance
et l’utilisation, être respectées pour
tous les appareils.
Les pompes à chaleur ne doivent
jamais être posée sur des planchers
flottants.
Ventilation de local d’installation
Du fait des faibles déperditions de
chaleur de la PAC, le local n’est
pratiquement pas chauffé. Afin d’éviter
un fort taux d’humidité, qui provoque
des dommages sur la machine, il doit
être prévu une ouverture d’aération de
100 cm² min. ne pouvant pas être
obturée.
Emissions sonores
La transmission de vibrations au
système de chauffage et à l’immeuble
sont évités par l’utilisation systématique de raccordements souples:
• flexibles pour le raccordement aux
tuyauteries
• raccordements électriques
flexibles
• dans les traversées de mur éviter
tout contact direct entre tuyaux et
maçonnerie
• fixations anti vibrations
La propagation du bruit dans les
locaux nécessitant une protection
(séjours et chambres à coucher)
doit être prise en compte. A cet
effet, les exigences et les dispositions concernant les pays (LSV ou
TA Lärm) doivent être prises en
compte et respectées. On peut recourir aux conseils d'un acousticien
en cas de doute
10
Les pompes à chaleur AQUATOP T
se distinguent par leur faible niveau
sonore, ceci grâce à une isolation
phonique de l'habillage et à plusieurs
points de suspension du circuit
frigorifique.
Intégration hydraulique
Nous proposons pour chaque pompe
à chaleur différents schémas hydrauliques standards. L’intégration selon ces
schémas garantit un fonctionnement
parfait et sûr.
Avant de procéder au raccordement
de la pompe à chaleur, la totalité du
circuit de chauffage doit être rincée,
tant sur les installations neuves que
sur les installations rénovées.
Des dépôts dans les tuyaux du
système de chauffage ou dans le
circuit de sonde géothermique/du
réseau enfoui ont pour conséquence
la détérioration des échangeurs de
chaleur et des dérangements de la
PAC. Il est recommandé d’intégrer un
piège à boues dans le circuit retour du
chauffage
L'eau de remplissage de l'installation
de chauffage doit être traitée selon les
prescriptions des associations
professionnelles.
Il est impotant de purger complètement
l'installation de chauffage, sinon le
fonctionnement correct de la pompe à
chaleur est compromis.
En conséquence, il est nécessaire de
prévoir un purgeur; sur les pompes à
chaleur compactes un purgeur est
intégré.
Raccordement électrique
Les pompes à chaleur sont à protéger
et à raccorder selon les schémas de
raccordement joints et à brancher sur
l’alimentation définitive de l’habitation
(pas de coupures de courant suite à
des travaux, permutations de phases).
En fin de travaux de câblage ne procéder à aucun essai de fonctionnement. La pompe à chaleur doit être
protégée contre toute tentative de
mise en route par des personnes non
qualifiées.
Les travaux de raccordement ne
doivent être exécutés que par un
spécialiste autorisé.
Mise en service
La mise en service ne doit se faire que
par l’intermédiaire de notre personnel
qualifié ; sinon la garantie est perdue.
La mise en service de la pompe à chaleur installée ne doit se faire qu'une fois
l'installation complètement terminée.
Le technicien compétant pour la mise
en service de la pompe à chaleur n'est
ni installateur, ni planificateur et ne peut
travailler efficacement que lorsque l'installation est terminée en tous points et
que toutes les valeurs de référence
nécessaires aux réglages sont disponibles.
Les mises en service ne sont faites que
sur des pompes à chaleur de chauffage:
• complètement mises en eau et
purgées (côté source froide et côté
chauffage).
• alimentées par une installation
électrique définitive.
• en présence de l'électricien et de
l'installateur de chauffage.
• complètement câblées selon les
schémas d'installation prévus
(sondes, entraînement, etc. ).
Du fait qu'une surcharge, tant de la
pompe à chaleur que de la source
froide peuvent entraîner d'importants
dommages, la mise en service de la
pompe à chaleur est interdite si:
elle est utilisée pour le séchage
de la maçonnerie
elle est utilisée sur une installation
au stade du gros œuvre
les fenêtres ou portes extérieures
ne sont ni posées ni fermées.
Dans ces cas là un chauffage du
bâtiment doit être prévu.
Si les conditions ci-dessus ne sont pas
remplies, il n’y a pas de mise en service.
Nous nous réservons le droit de facturer
les frais qui résulteraient d’une non
observation de ces conditions.
Si ces recommandations de planification,
ainsi que les conseils de montage et
d’exploitation ne sont pas respectés la
garantie est perdue en cas de dommages survenus sur la pompe à chaleur.
Dimensionnement du vase d’expansion
VN = VA * F * X
Légende:
Vn = Volume de dilatation
VA = Volume en litres d’eau de
l’installation selon liste ci
dessous
F = facteur dépendant de la
température
TZ = Température moyenne de l’installation
TZ = (TV + TR)/2
=F
X
=
40°C
50°C
60°C
80°C
0,0079
0,0121
0,0171
0,029
Facteur de sécurité
Facteur de sécurité pour puissance de chaudière
jusqu’à 30kW
X = 3,0
31 -150 kW
X = 2,0
au-dessus de 150kW
X = 1,5
Attention:
Les capacités en eau des ballons
d’eau de chauffage (ballons tampons)
ne sont pas prises en compte dans le
tableau et doivent être ajoutées
séparément.
VA volume de l’installation (litres)
1 = Chauffage par le sol
2 = Radiateurs
3 = Parois chauffantes
Avec ce volume de dilatation et la
hauteur d’installation Hp il est possible
de choisir le vase d’expansion.
La hauteur d’installation est la
hauteur du milieu du vase d’expansion jusqu’au point le plus haut de
l’installation.
Puissance de chauffe de la chaudière (kW)
Type
Pression initiale du vase d'expansion (= Hp + 0,3 bar)
0,5 bar
0,8 bar
1,0 bar
1,2 bar
1,5 bar
1,8 bar
PND 18
10,3
8,7
7,7
6,6
5,1
3,5
PND 25
14,3
12,0
10,7
9,1
7,1
4,7
PND 35
20,2
17,0
15,0
13,0
10,0
7,0
PND 50
28,6
24,4
21,4
18,5
14,3
9,8
PND 80
45,7
38,6
34,3
29,7
22,9
16,5
hauteur Hp max.
2m
5m
7m
9m
12 m
15 m
11
Détermination du vase d'expansion intégré de
12 litres de l'AQUATOP T..C
Remarques générales à propos de
la détermination correcte
Les pompes à chaleur AQUATOP T..C
peuvent être installées sans vase
d'expansion externe additionnel si
toutes les conditions qui suivent sont
remplies:
Circuit de chauffage direct:
standard 1 ou standard 1- 6
H (hauteur statique de
l'installation) <= 7 m
Puissance de chauffe à Ta d'au
maximum 14 kW.
La capacité en eau de l'installation
VA ne doit pas dépasser les
valeurs indiquées dans le tableau.
Exemple d'installation
AQUATOP T14C, Standard 1-6,
conditions de dimensionnement de
l'installation:
TZ 35°C: température moyenne
maximale de l'installation en mode
de fonctionnement chauffage
(correspond à 40°C/30°C)
H (hauteur statique de l'installation)
<= 7 m
Ta (température extérieure de
référence): -10°C
Puissance maximale de
l'AQUATOP T14C pour Ta -10°C
et température de départ 40°C:
14,1 kW (limite).
Condition: VA <= 290 litres;
contrôle approximatif: puissance
installée: 14,1 kW x 20litres / kW
pour chauffage par le sol
= 282 litre < 290 litres: OK!
Pour un dimensionnement définitif
du vase d'expansion VA doit être
connu.
Capacité en eau admissible VA de
l'installation
Dans le tableau ci-dessous sont
indiquées les capacités en eau
maximales, en fonction de TZ
(température moyenne de l'installation
durant la saison de chauffe) et de la
hauteur statique (H) dont le vase
d'expansion intégré de 12 litres peut
absorber les dilatations.
VA [litre]
H (m)
p0 (bar)
TZ = 30°C
TZ = 35°C
TZ = 40°C
TZ = 45°C
TZ = 50°C
TZ = 55°C
TZ = 60°C
2
0.5
550
390
300
230
190
160
130
3
0.6
520
370
280
220
180
150
130
5
0.8
460
330
250
190
160
130
110
6
0.9
430
310
230
180
150
120
100
7
1
400
290
210
170
140
110
100
9
1.2
340
250
180
140
110
100
-
12
1.5
240
180
130
-
-
-
-
15
1.8
-
-
-
-
-
-
-
H
Hauteur statique de l'installation
po (bar) Pression initiale minimale du vase d'expansion
TZ
Température moyenne maximale de fonctionnement de l'installation (Tdép.+ Tret.)/2 en mode
chauffage
PSV
Pression d' ouverture de la soupape de sécurité = 3 bar
VA
Capacité en eau de l'installation admissible. Capacité en eau du système de chauffage,
les 50 l du ballon tampon intégré inclus.
12
Détermination de la puissance de chauffe et des suppléments
Construction neuve:
Le détermination des besoins calorifiques se fait selon les normes nationales spécifiques.
Rénovation avec une pompe à
chaleur d'installations existantes
au mazout ou au gaz
La puissance de chauffe peut être
calculée à partir de la consommation
moyenne de combustible.
Chauffage au mazout
Mittelland
(plateau)
avec ECS
Qh = consom. mazout (litres)
300
sans ECS
265
au-dessus de
800 m d'alt.
330
295
Chauffage au gaz
Mittelland
(plateau)
avec ECS
Qh = consommation gaz (m3) x 0.93
300
sans ECS
265
au-dessus de
800 m d'alt.
330
295
Qh = besoin calorifique en kW
Exemple:
Nombre de personnes
4
Consommation d'ECS
par personne et par jour
50 l
Consommation d'eau chaude
par personne et par jour
(litres)
Puissance de chauffe supplémentaire
par personne (kW)
30
0,051
40
0,068
50
0,085
60
0,102
Supplément de puissance nécessaire:
QECS = 4 x 0,085 kW = 0,34 kW
TECS = 45° C
∆T = 35 K
Suppléments de puissance de la
pompe à chaleur
Pour les heures de blocage
En théorie la prise en compte des
heures de blocage se fait avec la
formule ci-contre, la puissance calorifique étant ensuite multipliée par le
facteur f.
24 h
f=
24 h - temps de blocage par jour (h)
Remarque:
Les calculs et valeurs indiqués
ci-dessus sont prévus pour une
estimation approchée. Pour un
calcul précis recourir aux services
d'un bureau d'étude de chauffage.
13
Bases de définition des sondes géothermiques
Bases pour l'exploitation des sondes
géothermiques
La charge possible d' une sonde
géothermique dépend avant tout du
sous-sol et de la profondeur du forage.
Un petit nombre de sondes géothermiques profondes affichent un meilleur
taux d' utilisation annuel de la pompe
à chaleur qu'un plus grand nombre de
sondes géothermiques à moindre profondeur et de longueur globale équivalente. Il faut également tenir compte de
la situation géographique de la construction (Mitteland, région
montagneuse).
Si la sonde géothermique est correctement réalisée on peut en attendre une
durée d'utilisation allant jusqu' à
100 ans.
Apport et charge des sondes
géothermiques
Pour de petites installations de jusqu'à
env. 4-6 sondes "non imbriquées" la
pratique fait ressortir les valeurs de
dimensionnement spécifiques suivantes: (sous-sol normal; cf. VDI 4640)
100 kWh / m /an d'apport de
chaleur
50 W / m puissance d'extraction
spécifique maximale
Le juste dimensionnement de champs
de sondes plus importants est à vérifier
par des calculs de simulation.
Incidence de la profondeur et du
diamètre
Des sondes géothermiques plus profondes permettent, en général, une
puissance spécifique moyenne plus
élevée pour une même température
moyenne de la source froide, ou bien,
la température moyenne de la source
froide est plus élevée pour une
longueur totale de sonde identique.
La température du sous-sol augmente
d'env.1°C tous les 30 m de profondeur.
Les sondes géothermiques profondes
ont, par contre, de plus fortes résistances à l' écoulement.
L' optimisation doit de ce fait se faire
spécifiquement pour chaque installation
(nombre de sondes, température de
source froide, coefficient de performance de la pompe à chaleur,
rendement de la pompe de circulation
du circuit géothermique).
14
Éléments de base pour la réalisation
de la sonde géothermique
Les normes et prescriptions locales
doivent toujours être respectées
lors de l'étude et sont prioritaires
sur la SIA 384-6 valable en Suisse
Les longueurs de sonde indiquées
dans les documents se réfèrent aux
éléments de base suivants:
exploitation monovalente
puissance extraite 45 W /m
env. 1800 heures de fonctionnement par an (au maximum
2000 heures de fonctionnement
par an)
énergie annuelle extraite
env. 90 kWh /m/an (au maximum
100 kWh /m/an)
(Plateau, Moyen-Pays) jusqu'à env.
800 m d'altitude
Pour les conditions d' installation
suivantes les longueurs de sonde
doivent être adaptées:
exploitation bivalente (énergie
extraite 100 kWh / m/an au
maximum)
nombre heures de fonctionnement
supérieur (>2000), par ex. en
régions montagneuses
gros besoins en eau chaude
sanitaire (énergie totale extraite
max. 100kWh/m/an)
chauffage de piscine (énergie
extraite max. 100 kWh / m/an)
Bases de définition des registres enfouis
Description d'un collecteur enfoui
Contrairement aux sondes géothermiques, les registres enfouis sont disposés horizontalement à une profondeur
d'env. 1,0 - 1,5 m. Pour les collecteurs
enfouis on utilise des tubes continus
d'un diamètre de 20 - 40 mm disposés
horizontalement dans le sol, en forme
de registre à env. 0,6 - 0,8 m de
distance les uns des autres. En tant que
matériau ayant fait ses preuves, les
tubes en polyéthylène sont souvent
utilisés. Ils sont remarquables pour leur
souplesse nécessaire, leurs bonnes
caractéristiques d'écoulement et
n'entraînent que de faibles pertes de
charge. Pour le cas d'utilisation présent
ils résistent à la corrosion et leur vieillissement est très lent. On peut compter
sur une durée de vie d'env. 50 ans.
Puissance d'extraction maximale
des registres enfouis
Pour le dimensionnement professionnel
de la surface d' enfouissement les
caractéristiques suivantes sont d'une
importance capitale:
• coefficient de conduction thermique
(W/m.K)
• chaleur spécifique (kJ /kg.K)
• densité (kg /m3)
Ces trois grandeurs sont influencées
avant tout par la teneur en eau du sol.
Dans des conditions normales il faut
compter sur un sous-sol humide.
Pratiquement il suffit de distinguer de
la façon suivante:
Teneur en eau du sous sol:
• trempé
• humide
• sec
Plus la teneur en eau du sous-sol est
importante, meilleures sont les
conditions d' échange de chaleur.
En Europe centrale on peut en règle
générale calculer avec la constellation
suivante:
Humide / sablonneux- normalement
ensoleillé
Pour cette constellation il est possible,
sur la base des expériences déjà
réalisées, d' admettre les puissances
d'extraction maximales suivantes:
15 - 20 W /m²
Si par pondération des facteurs
d' influence, une constellation inférieure
à la valeur normale se fait jour,
l' extraction de chaleur par m² de surface au sol doit être réduite.
En cas de conditions défavorables, par
ex. sec, pierreux, ombragé, il est sûr de
ne pas pouvoir retenir des valeurs plus
élevées que les suivantes:
10 - 15 W m²
Pour un sous sol humide et argileux, il
est possible de calculer avec la valeur
suivante:
25 - 25 W /m²
Éléments de base pour la réalisation
d'un registre enfoui
Les longueurs de sonde indiquées sont
définies à partir des bases suivantes:
-
-
exploitation monovalente,
seulement pour le chauffage de
locaux
puissance extraite 20 W /m²
env. 1800 heures de fonctionnement par an (au maximum
2000 heures de fonctionnement
par an)
énergie annuelle extraite
env. 40 kWh / m/an (au maximum
50 kWh / m/an)
Mittelland jusqu'à env. 800 m
d'altitude
Pour les conditions d'installation suivantes les longueurs de registre doivent
être adaptées:
exploitation bivalente (énergie
extraite 50 kWh / m²/an au maxi
mum)
nombre heures de fonctionnement
supérieur (>2000), par ex. en
régions montagneuses
préparation d'eau chaude sanitaire
(somme des énergies extraites
max. 50 kWh/m²/an)
Chauffage des piscines nombre
d'heures de fonctionnement élevé,
installations bivalentes
Pour des registres enfouis nous ne
recommandons pas la réalisation de
telles installations, du fait que le soussol ne peut pas être défini avec exactitude et qu'ainsi le danger de le surexploiter n'est pas à exclure.
Pour des informations plus approfondies sur ce thème, la feuille
d'information n° 43 du BDH de mai
2010 est recommandée.
Nature du sol:
• sablonneux
• argileux
• pierreux
Ensoleillement global:
• ensoleillé
• normal
• ombragé
Teneur en eau, nature du sol et
ensoleillement global sont à pondérer
en fonction de leur influence directe.
15
Bases pour le raccordement d'une sonde géothermique
(ou registre enfouis) à la pompe à chaleur
Pompe de circulation côté source
froide
Du fait que la différence de température moyenne, la vitesse de circulation
et les caractéristiques propres au
médium caloporteur (mélange eau /
antigel) jouent également un rôle
important, le dimensionnement de la
pompe de circulation côté source
froide, doit être soigneusement étudié.
S' y ajoute le fait que le taux d' utilisation annuel de l' installation peut être
sensiblement influencé, par le fort
pourcentage de puissance électrique
absorbé par la pompe de circulation,
tout particulièrement sur de petites
installations. Le réseau souterrain de
la sonde géothermique doit être soigneusement calculé en fonction du
débit et des pertes de charges.
La tracé et le dimensionnement des
conduites ainsi que la longueur et le
nombre de la (ou des ) sonde(s)
doivent être optimisés en fonction de
l' installation.
C'est la seule façon de définir, pour
l' installation, la pompe de circulation
côte source froide qui convient.
Parmi les différentes pompes de circulation possibles, il faut également tenir
compte pour le dimensionnement, des
grandes différences de rendement
hydraulique.
Pour le pompes à chaleur compactes
sur lesquelles la pompe de circulation
source froide est intégrée, vérifier
qu'elle est adaptée à l'installation.
16
Isolation thermique
Pourvoir d'une isolation contre le froid
et étanche à la diffusion toutes les
conduites, pompes et robinetterie
(monter éventuellement des coupelles
de récupération d'eau).
Conduites de liaison et distributeur
Choisir les longueurs de conduites
aussi courtes que possible.
Réaliser les tranchées des conduites de raccordement à une profondeur hors gel, avec si possible
en légère pente vers la sonde
géothermique.
Réaliser un fond de tranchée
perméable à l' eau; le garnir de
sable et éventuellement en pomper
l'eau.
Enfouir les tuyaux de liaison dans
un lit de sable (risque d'endommagement).
Ne recouvrir qu'après avoir réalisé
un contrôle d'étanchéité.
Mise en eau de l'installation selon
Notice d'utilisation.
Installation extérieure
S'assurer de l'accès au distributeur.
Rendre étanches à l'eau les traversées de mur et les isolations
thermiques.
Installation intérieure
Monter évent. des coupelles de
récupération des gouttes de
condensation.
Eviter les transmissions de
vibrations mécaniques.
Pompe à chaleur de chauffage sol - eau
Domaine d'utilisation
La pompe à chaleur sol -eau est
généralement utilisée en tant que
pompe de chauffage monovalente.
Pour un dimensionnement correct de
la pompe à chaleur et de la sonde
géothermique, le sol est une
source de chaleur relativement
constante avec de bons coefficients
de performance.
Autorisations
L'autorisation d'utiliser la chaleur du
sous-sol doit être demandée à l' administration compétente. Chaque raccordement de pompe à chaleur électrique
est soumis à l' autorisation du distributeur de courant concerné. Pour chaque
demande les caractéristiques
électriques de la pompe à chaleur
doivent être communiquées.
Fonctionnement monovalent
Si la pompe à chaleur est utilisée de
façon monovalents (sans chauffage
d'appoint) les caractéristiques suivantes doivent être soigneusement
calculées ou tirées au clair.
• Puissance de chauffe nécessaire
à déterminer selon SIA 384/2 ou
d'après les consommations
d'énergie connues.
• Température départ maximale
exigée par le système de
chauffage
Sondes géothermiques
Le taux d'utilisation annuel d'une PAC
dépend largement de l' exécution de
la sonde géothermique (EWS).
Pour le dimensionnement il faut tenir
compte de la puissance frigorifique de
la PAC sur le lieu d' installation, du
nombre d' heures de fonctionnement
par an, de la géologie, de la situation,
des disposition et profondeur de l'EWS.
La puissance frigorifique pour B0/W35
est retenue comme valeur de référence
standard (température d' entrée de la
source froide = 0°C, température de
départ chauffage = 35°C).
Pour la mise en œuvre d' une sonde
géothermique les conditions de forage
et de pose de l'entreprise de forage
sont à observer.
Pour des informations plus approfondies voir chapitre "Notions de bases
pour exécution de sondes géothermiques".
La pompe à chaleur doit couvrir 100%
des besoins caloriques moyens
nécessaires au bâtiment pour les
températures extérieures les plus
basses et les températures de départ
maximales.
Fonctionnement bivalent
Si la pompe à chaleur est utilisée de
façon bivalente (avec chauffage
d'appoint), les caractéristiques suivantes doivent être soigneusement
calculées ou tirées au clair.
• Puissance de chauffe nécessaire
à déterminer selon normes
nationales (SIA 384/2, DIN
8900-6, DIN 8901) ou d'après les
consommations d'énergie
connues.
• Température départ maximale
exigée par le système de
chauffage.
• Détermination du point de bivalence (point de commutation).
Le chauffage d' appoint est généralement dimensionné à 100% de la
puissance.
Pour le fonctionnement bivalent parallèle les sondes géothermiques
doivent être étudiées par un bureau
d' étude certifié.
Temps de récupération thermique
du sous-sol
Le nombre d'heures de fonctionnement
de la pompe à chaleur ne devrait pas
dépasser 1800 heures par an. Si le
temps de fonctionnement est supérieur, la sonde géothermique doit être
prévue plus grande.
Pour une production d' eau chaude
sanitaire sur l' année entière, la
longueur de la sonde géothermique
doit être augmentée selon les besoins
en eau chaude sanitaire de façon que
suffisamment d'énergie puisse affluer
de l'environnement vers la sonde.
Ceci vaut principalement pour les
constructions bien isolées (maison
Minergie, basse énergie) où la
préparation de l' eau chaude sanitaire
absorbe une grande part des besoins
énergétiques annuels.
Caloporteur de la source froide
Le circuit source froide exige l'utilisation
de produits antigel non polluants (par
ex. éthylène glycol).
La concentration en volume de 20 - 30%
est à respecter et à contrôler périodiquement. Le remplissage du circuit source
froide doit se faire en respectant les
indications de la notice de la sonde
géothermique . Si de l' antigel est introduit après coup dans un système, il n'est
pas garanti que le mélange avec l'eau
soit parfait. Avant injection du caloporteur rincer soigneusement les
système de tuyauterie. L'EWS ne doit
ce faisant jamais être vidée à l'aide d'air
comprimé. Elle doit, en permanence être
remplie de liquide. Des impuretés
peuvent conduire à un fractionnement
du caloporteur. Il s'en suit la formation
de boues ou bien les impuretés mêmes
peuvent entraîner des dérangements
au niveau de l' échangeur de chaleur ou
d'autres composants.
Tuyauteries de liaison avec la source
froide
La compatibilité des matériaux utilisés
(pas de tubes zingués) avec le produit
antigel est à vérifier.
Les tuyauteries de liaison doivent être
aussi courtes que possible. Dans les
locaux chauffés les conduites et les
groupes préfabriqués se couvrent d'eau
de condensation. Ceci doit être évité
avec du matériel d'isolation étanche aux
vapeurs ou l' évacuation se faire par
l'intermédiaire de rigoles d'évacuation.
L'installation doit être protégée contre la
corrosion (choix du matériau).
Pour pouvoir déceler des fuites, un pressostat de surveillance doit être intégré
au circuit de la source froide. Chaque
sonde géothermique doit pouvoir être
isolée hydrauliquement à partir du
distributeur de façon séparée.
Mode d'exécution de la partie sonde
géothermique
Voir schéma de principe séparé.
Mise en place de l'appareil
Emplacement selon les indications
générales de planification; pour les
distances minimales voir dimensions de
l'appareil.
17
Schéma de principe d'une installation à sonde géothermique
Conseils d'exécution
Sonde géothermique
• Tirer au clair les problèmes de
place et d'accès au site pour de
lourds véhicules sur pneus
• Tenir compte des canalisations
existantes
• Positionner et marquer les points
de forages
• Retirer le rapport d'expertise
géologique selon autorisation de
forer
• Etablir les raccordement d' eau
et d' électricité
• Contracter une assurance responsabilité civile et artésienne
• Prévoir un bassin de retenue des
boues
Tuyauteries de liaison et distributeur
• Prévoir des longueurs de conduites
aussi courtes que possible
• Réaliser des tranchées des conduites de raccordement d'une
profondeur d'env. 80 cm, avec une
légère pente vers la sonde géothermique
• Réaliser un fond de tranchée
perméable à l'eau; le garnir de
sable et éventuellement en pomper
l'eau
• Enfouir les tuyaux de liaison dans
un lit de sable (risque d'endommagement)
• Ne recouvrir qu' après avoir
réalisé un contrôle d'étanchéité!
• S'assurer de l'accès au distributeur
• Rendre étanches à l'eau les traversées de mur et les isolations
thermiques
Isoler éventuellement toutes les
conduites, pompes et robinets
contre les diffusions de gaz
• Monter éventuellement des bacs
de récupération des gouttes de
condensation
• Eviter les transmissions de
vibrations mécaniques
•
Isolation thermique
• Exécution étanche aux diffusions
gazeuses
• Prévoir des épaisseurs suffisantes
Travaux à réaliser côté installation
• Coordination et exécution des
tranchées pour les conduites, les
traversées de cloisons et puits de
distributeurs
• Remblaiement des tranchées et
fermeture des traversées de
cloisons après les travaux de
montage
Liaisons
Tuyauteries de liaison et distributeur
S'il y a plusieurs sondes il est
absolument nécessaire de prévoir
des organes d'équilibrage sur
l'installation. Deplus, la longueur et le
diamètre des différentes sondes
doivent être inscrits sur le collecteur.
En cas de plusieurs champs de sondes
un organe d'équilibrage supplémentaire
doit être prévu par collecteur.
L'équilibrage entre sondes et champs
de sondes est à réaliser par
l'installateur.
Prestations non
comprises
Tranchée et
percements
Profondeur de sonde
Livraison et montage par
ELCO/ Entreprise de
chauffage
7
6
8
18
4
3
1
2
3
4
5
6
7
8
vanne d'isolement
pressostat
manomètre
vase d'expansion
soupape de sécurité
robinets de vidage et de
remplissage
purgeur manuel
organe d'équilibtage (STAD,
Taco-Setter) par sonde, et
parchamp de sondes
Sonde géothermique
Forages sondes géothermiques
Mise en place et remblaiement
Livraison / montage par
ELCO/ entreprise de forage
Recommandation 5% de la profondeur de la sonde
2
1
Prestation non comprise
Bassin de retenue des boues
5
6
Incorporé sur les
appareils compacts
Raccordement pompe à chaleur
Pompe de circulation source froide
Dispositifs de sécurité
Tuyauteries de liaison
Isolation, remplissage avec
caloporteur
Livraison et montage par
ELCO/ Entreprise de chauffage
Check-list
Interfaces pour les installations à sondes géothermiques
Lors de la réalisation d' une pompe à
chaleur sol -eau des interfaces sont à
respecter vis à vis d'autres partenaires
professionnels. La check-list ci-jointe
est un aide-mémoire pour le faire.
Interface
Point à tirer au clair
Administration
(Service de l'environnement,
administration cantonale)
Premier point à élucider:
Est-il permis de forer? ou y a-t-il obligation
de demander une autorisation?
Suisse: il suffit de téléphone à l'Office pour
l'environnement en indiquant les coordonnées (du Twix Tel). A réception de
commande, remplir le formulaire de
demande d'autorisation.
EW/EVU
Déterminer les frais de raccordement.
Demander si installation PAC acceptée
Demande relative aux subventions.
Office de l'énergie
Demande relative aux subventions.
Entreprise de forage
Réservation précoce de l' entreprise de
forage; tirer au clair les questions d'assurance.
Géologue
Rapport d'expertise géologique.
Maçon, entrepreneur
de maçonnerie
Creuser les tranchées pour les tuyauteries
de liaison; pour les installations rénovées
éventuellement carottages pour tuyauteries
de liaison.
Électricien installateur
Transmission du schéma électrique.
Réalisation de la ligne de raccordement;
consignes pour le raccordement correct
des phases.
Paysagiste
Signaler au propriétaire, surtout en cas de
rénovation, les travaux environnementaux.
Mise en service par ELCO
Coordonner le délai avec l'électricien installateur. S'assurer avant mise en service
que les débits d'eau source froide et chauffage correspondent aux données.
Résultat
19
Tranchées de raccordement à la sonde géothermique
Disposition de plusieurs sondes géothermiques
Conduite de
raccordement
Tranchée
Tranchée de raccordement à la sonde géothermique
Détail de la tranchée de
raccordement
Faux
Juste
Sable
Disposition de plusieurs sondes géothermiques
Juste
Faux
2 sondes
3 sondes
à partir de
4 sondes
à partir de
7 sondes
20
Ces données indicatives sont à considérer comme
des valeurs minimales absolues.
Des installations de sondes plus importantes sont
à dimensionner par les calculs de simulation d'un
géologue ou par un bureau d'étude compétant.
Exemple de sonde géothermique
Tuyau d'injection
Rayon de courbure DN 32: 40 cm
Rayon de courbure DN 40: 50 - 80 cm
Lit de sable
Spécification tuyaux de sondes:
DN 32 type UL 32
4 x d32x/3,0 mm
capacité de remplissage: 2,2 l/m
DN 40 type UL 40
4 x d40x/3,7 mm
capacité de remplissage: 3,2 l/m
PE 100 /S5 / PN 16
Deux circuits séparés
Les sondes géothermiques sont
fabriquées, terminées en usine et
contrôlées plusieurs fois.
Suspension de ciment- bétonite
Diamètre de forage
110 - 133 mm
Procédé de forage:
Forage rotatif à injection d'eau
21
Pompe à chaleur de chauffage eau - eau
Domaine d'utilisation
La pompe à chaleur eau -eau est
généralement utilisée en tant que
chauffage monovalent. Du fait du haut
niveau de température de la source
de chaleur, de forts coefficients de
performance sont atteints. Le type
d'utilisation de cette source de chaleur
dépend de la compositions chimique
de l' eau souterraine ou de surface, de
la température de la source ainsi que
d'éventuelles prescriptions administratives.
Utilisation directe
Dans cette application, le niveau de
température peut être complètement
exploité.
Une exploitation directe des eaux
naturelles ( par ex. lac, sous-sol, rivière)
ne doit pas être envisagée, du fait que
les eaux naturelles peuvent voir leurs
qualités changer au fil du temps et
présentent de ce fait un danger constant
de corrosion. L'utilisation directe est
recommandée en cas de circuits fermés
avec une qualité d'eau constante et une
surveillance de contrôle correspondant
à celle d'une installation de chauffage
ou de réfrigération. En cas d'utilisation
directe des eaux naturelles la
garantie d'usine est perdue.
Utilisation indirecte
Les eaux de surface (rivière, lac ou
torrent) n' autorisent généralement pas
le fonctionnement monovalent avec
utilisation directe, du fait de variations
relativement importantes des températures. L'échangeur de chaleur du
circuit intermédiaire, nécessaire en cas
d' utilisation indirecte, doit résister à la
corrosion et pouvoir être nettoyé sans
problème. Il faut tenir compte du fait
que la température du circuit intermédiaire peut descendre en dessous
de 0°C (protection antigel du circuit
intermédiaire).
Pour cette raison la concentration du
caloporteur du circuit intermédiaire doit
être ajustée à la température de vaporisation la plus basse possible
(recommandé: 25-30% Glykol).
22
Autorisation
Chaque utilisation d'eau de surface ou
souterraine nécessite une concession
ou une autorisation de la commune ou
du canton et un rapport d'expertise
géologique. Le raccordement d'une
pompe à chaleur électrique nécessite
l' autorisation du distributeur de
courant concerné.
Lors de la demande les caractéristiques électriques de la pompe à
chaleur doivent être connues.
Seuls les puits réalisés par des
spécialistes professionnels
garantissent un fonctionnement
irréprochable.
Tuyauteries de liaison avec la
source froide
Les conduites de raccordement doivent être aussi courtes que possible.
Les tuyauteries et la robinetterie
doivent résister aux eaux souterraines.
Dans les locaux chauffés les conduites
et les groupes préfabriqués se
couvrent d'eau de condensation.
Ceci doit être évité avec du matériel
d'isolation étanche aux vapeurs ou
l'évacuation se faire par l'intermédiaire
de rigoles d'évacuation. L'installation
doit être protégée contre la corrosion
(choix des matériaux).
Afin d'éviter les dérangements sur
l'évaporateur, il faut dans tous les cas
d' application, intégrer un contrôleur de
débit et une sécurité antigel. Lors de
l'utilisation d'un circuit intermédiaire
vérifier la compatibilité de l'antigel
avec le matériau des tuyauteries
(pas de conduites zinguées).
L' avantage de la solution du puits
filtrant est l' extraction de l' eau pratiquement sans impuretés.
Le captage de l'eau souterraine doit
se faire à une profondeur suffisant
(sous la couche supérieure de la
nappe).
Source froide- captage et renvoi
L'eau extraite est à restituer par le
même procédé dans le sens de
l'écoulement (distance > 15 m).
La température minimale prescrite
pour la restitution de l'eau ne doit pas
être inférieure à +4°C. La taille du
puits est dimensionnée pour un
débit déterminé.
Les prescriptions des autorités
locales doivent être observées.
L'extraction de chaleur d'eaux de
surface est possible principalement
de deux façons:
• Registres dans l'eau courante
• Puits filtrant proche de la rive pour
l'utilisation indirecte de l'eau de
surface
• Captage d'eau souterraine
Mode de réalisation des captages
d'eaux souterraines
Voir schéma de principe séparé.
Mise en place de l'appareil
Emplacement selon consignes
générales de planification; distances
minimales voir dimensions de
l'appareil.
Schéma de principe pour l'eau souterraine (utilisation indirecte)
Mode d'exécution
Tuyauteries vers puits d'extraction
et puits de renvoi
• Prévoir des longueurs de conduites aussi courtes que possible
• Réaliser les tranchées des
conduites jusqu'à une profondeur
hors gel
• Evacuer l'eau du fond de la
tranchée
• Enfouir les tuyaux de liaison dans
un lit de sable (risque d' endommagement)
• Ne recouvrir qu'après avoir réalisé
un contrôle d'étanchéité
Installation source froide
• Tirer au clair les problèmes de
place et d' accès au site pour de
lourds véhicules sur pneus
• Tenir compte des canalisations
existantes
• Demander le rapport d' expertise
géologique
• Etablir les raccordement d'eau et
d'électricité
• Contracter une assurance
responsabilité civile et artésienne
• Prévoir un bassin de retenue des
boues
• s'assurer de l' accès aux puits
• isoler les traversées de mur et les
rendre étanches à l'eau
Liaisons
• Tuyauterie d'extraction et de renvoi
• Trachées et traversées de cloisons
Livraison et montage par entreprise
de chauffage ou entreprise de
maçonnerie
• Protéger toutes les conduites,
pompes et robinets contre la
corrosion
• Monter éventuellement des bacs
de récupération des gouttes de
condensation
• Eviter les transmissions de
vibrations mécaniques
Isolation thermique
• Exécution étanche aux diffusions
gazeuses
• Prévoir des épaisseurs suffisantes
afin d'éviter la condensation
Travaux à réaliser côté installation
• Coordination et exécution des
tranchées pour les conduites, les
traversées de cloisons et puits de
distributeurs
• Remblaiement des tranchées et
fermeture des traversées de
cloisons après les travaux de
montage
Circuit intermédiaire
• Pompe d'eau souterraine éventuellement
• Réalisation du circuit intermédiaire
remplissage avec caloporteur inclus
Livraison / montage par entreprise de chauffage
Pompe à
chaleur
intégré dans la pompe
à chaleur compacte
surélévation
terrain
dalle béton
étanchéité du
forage
Installation source froide
• Réalisation des puits
d'extraction et de renvoi
• Eventuellement pompe
d'eau souterraine
Livraison / montage par entreprise chauffage / entreprise de forage
Légende:
1 Filtre éventuel
2 Vanne d'isolement
3 Echangeur intermédiaire
4 Purgeur manuel
5 Robinets de remplissage et de
vidage
6 Soupape de sécurité
7 Thermomètre
8 Vase d'expansion
9 Manomètre
11 Contrôleur de débit
12 Pompe de circulation
13 Clapet anti-retour
14 Eventuel débitmètre
15 Vanne d'étranglement
16 Thermostat de protection antigel
17 Pompe immergée
18 Filtre fin, maillage
= 280 – 350 my
23
Installation eau souterraine
Réalisation des puits d'eau souterraine
Les puits d' extraction et de renvoi sont
toujours creusés séparément, afin
d'éviter un refroidissement /gel du
puits d'extraction.
Les puits sont à creuser à une distance
minimale de 15 m l'un de l' autre.
Ci-dessous les réalisations recommandées pour puits d'eau souterraine.
Pour déterminer la capacité en eau
souterraine, demander un rapport
d'expertise géologique.
Détermination de la pompe de
source froide
Pour le calcul de la pompe de relevage
il faut additionner la hauteur géodésique
(h) à la perte de charge puisqu'il s'agit
d'un système ouvert.
Tenir compte du fait que la valeur de
la hauteur géodésique a un rapport
direct avec la puissance absorbée
par la pompe de puisage. Il faut donc,
pour le calcul du degré de performance
de l'ensemble de l'installation, tenir
compte de ce paramètre. Plus bas est
le niveau de la nappe phréatique, plus
la puissance de la pompe de soutirage
sera importante et de ce fait influencera
de façon négative le coefficient de
performance global de l'installation.
24
Beispiel
Perte de charge
Hauteur géodésique (h)
Résistance totale pour le calcul de la pompe
d'extraction
3 mCE (mètre de colonne d'eau)
Utilisation indirecte
h
Installation de puisage d'eau souterraine
Puits d'extraction
min. Ø 100cm
Couvercle de puits étanche avec
marquage "Nappe phréatique"et fermeture vissée ou verrouillée ou surélévation
et fosse de pompe.
min. Ø 60cm
Surélévation
min.30 cm
O.K. Terrain
Etanchéités soigneusement mises en
place.
Dans le puits d'accès
étancher les boisseaux
en ciment et les traversées
de parois.
Event. fosse
de pompe
min. 20 cm
Dalle de béton
Niveau d'eau au repos
Tube plein jusqu'en
dessous du niveau
d'extraction bas
Etanchéité argileuse
tube plein
aTtour de la
pompe
Fermeture sur tube de filtration
pour des puits filtrants à l'intérieur
d'un bâtiment la fermeture doit être
vissée
Semelle en béton
Tube filtration
Détail de la tête de puits
Tube de
filtration
Pompe de
puisage
Tube plein
piège à boues
1m min.
Gravier de filtration
(assorti, lavé et adapté)
Tube de
filtration
Niveau d'eau à l' extraction
Crédit image: Office fédéral de
l'environnement OFEV (Suisse)
25
Installation de puisage d'eau souterraine
min. Ø 100cm
min. Ø 60cm
Event. surélévation
min.30 cm
marquage "Nappe phréatique"
et fermeture vissée ou verrouillée
ou surélévation et fosse de pompe
O.K. Terrain
Etanchéités soigneusement mises
en place remplissage avec du toutvenant peu ou pas perméable (>1 m)
ou couche d'argile (50 cm)
Event. fosse
de pompe
Remplissage
min. 20 cm
Dalle de béton
Etanchéité argileuse
Tube de filtration Ø: min 115 mm
(4½")
Niveau nappe phréatique min.
Longueur de pénétration
dans l'eau env. 1m
Exemple de puits perdu
Event. surélévation min.30 cm
Exemple de puits de retour
min. Ø 60cm
marquage "Nappe phréatique"
et fermeture vissée ou verrouillée
ou surélévation et fosse de
pompe
O.K. Terrain
Variable selon
pouvoir filtrant
étanchéités soigneusement mises
en place remplissage avec du toutvenant peu ou pas perméable (>1 m) ou couche d'argile (50 cm)
Ligne d'excavation
Eboulis 30-80 cm
Pouvoir filtrant
du sous sol
min.100 cm
Crédit image: Office fédéral de
l'environnement OFEV (Suisse)
26
Variable selon pouvoir
filtrant
Event. fondement
Installation eau souterraine
Infiltration
Puits collecteur
Alimentation
Puits filtrant
Tranchée d' infiltration, nombre, orientation,
longueur et largeur en fonction de la
perméabilité du sol.
Les tranchées d'infiltration peuvent également être réalisées à l'aide de drains ou d'un lit de graviers.
Les tranchées d'infiltration peuvent également être réalisés en tant que liaison entre deux ou plusieurs puits filtrants,
ou de façon radiale à partir d'un puits filtrant.
Surface du sol
Surface du sol
Matériau d'excavation
aussi imperméable que
possible
Matériau d'excavation aussi imperméa
ble que possible
Géotextile
Pente des drains
max. 0,5 % (< DN 150)
Géotextile
Min.
0.5 m
Graviers 30-80 mm
Graviers 30-80 mm
variable en fonction
de la perméabilité
(≥ 0.6 m)
variable en fonction
de la perméabilité
(≥ 0.6 m)
27
Réfrigérer avec l'installation pompe à chaleur
Explication :
Réfrigération passive
(appelée aussi Freecooling)
Dans la construction neuve, une importance de plus en plus grande est
attribuée à une ambiance agréable,
également en été. Elle peut être améliorée par la réfrigération passive, qui
permet de transférer, par l'intermédiaire
d'un échangeur de chaleur, le surplus
de chaleur ambiante directement à la
sonde géothermique ou à l'eau souterraine. Le circuit frigorifique de la pompe
à chaleur n'est pas activé pour ce genre
de réfrigération. La puissance frigorifique est obtenue uniquement par
l'échange de chaleur entre le système
de distribution et la source froide grâce
à l'intégration d'un échangeur de
chaleur supplémentaire.
Pour cela, la pompe du circuit géothermique et la pompe du circuit froid
(= pompe du circuit chauffage) sont
activées.
Les points suivants doivent être respectés ou connus:
Ce type de réfrigération génère
de bas coûts d'exploitation, du fait
que seul le courant nécessaire au
fonctionnement des pompes de
circulation est nécessaire (pour
l'eau souterraine tenir compte du
fait que l'énergie nécessaire
augmente avec la profondeur du
puits).
La puissance de réfrigération est
limitée, du fait que la source froide
ne peut pas indéfiniment absorber
et restituer de la chaleur. Même si
la totalité des besoins de réfrigération ne sont pas couverts, l'effet de
réfrigération obtenu, en combinaison avec une protection suffisante
des locaux du rayonnement solaire
et avec des fenêtres restant
fermées, conduit à un abaissement
sensible de la température
ambiante. De plus la puissance de
réfrigération diminue durant l'été par
le réchauffement du sol entourant la
sonde géothermique. Ce système
convient de ce fait plutôt pour la
réfrigération dans le domaine de
l'habitat et pas pour les bureaux,
commerces ou les besoins industriels. Du fait que dans ce système,
les températures de l'eau du réseau
de distribution sont relativement
élevées, la température passe
rarement en dessous du point de
rosée. C'est pour cette raison que
selon les conditions régionales du
taux d' humidité de l'air, l'utilisation
d'un déshumidificateur dans
les locaux réfrigérés est conseillée.
Système de distribution: les circuits
de chauffage par le sol conviennent
sous conditions (restriction supplémentaire de la puissance de
réfrigération), les plafonds réfrigérants conviennent de façon
optimale, les radiateurs ne conviennent pas.
Les robinets thermostatiques
doivent être ouverts en été
28
-
Les locaux à plus forte demande de
chaleur en hiver, comme par
exemple les salles de bains, sont du
fait des surfaces d'échange plus
importantes, réfrigérés un peu plus
fortement, ce qui n'est pas forcément souhaité. Cet effet indésirable
peut être évité si il peut être garanti
par l'utilisateur que les robinets
thermostatiques de ces locaux
restent fermés en été.
L'apport de chaleur à la source froide
en été a de plus un effet collatéral positif
en une certaine régénération des
sondes, qui conduit à une légère augmentation de la température de sortie
de sonde ce qui peut induire une légère
augmentation de rendement tout particulièrement de la préparation de l'eau
chaude sanitaire en été.
Puissance et énergie de réfrigération
du sous-sol
En plus de la différence de température
entre sous-sol et ambiante il faut tenir
compte des puissances d'extraction et
de l'énergie frigorifique, disponibles ou
utilisables.
Ci-dessous est donné à titre indicatif un
ordre de grandeur pour des tuyaux de
Ø 32 mm; mais concrètement ce sont
les valeurs des bureaux d'autorisation
géologique qui sont déterminantes.
Réfrigération active
Une puissance de réfrigération définie
est par contre obtenue par la réfrigération active au moyen d'une pompe à
chaleur réversible AQUATOP TR en
combinaison avec un système de distribution convenant à la chaleur et au froid
(par ex. Fan Coil). Au contraire du
réfrigération passive, le compresseur de
la pompe à chaleur est utilisé pour le
cooling actif (inversion du circuit frigorifique). Pour cela on procède à une
inversion dans le processus de réfrigération. Dans ce cas le côté chaud,
qui cède normalement de la chaleur
(condenseur) devient côté absorbant la
chaleur (évaporateur).
Ainsi, la pompe à chaleur fonctionne
dans cette phase comme un réfrigérateur.
Les modes de fonctionnement chauffage
et réfrigération ne peuvent pas fonctionner simultanément. Pour éviter que la
pompe à chaleur soit trop souvent mise
en marche et arrêtée et commutée sur
la préparation d'eau chaude sanitaire, il
est en tout cas recommandé d'utiliser
un ballon tampon d'eau froide. Selon
conception de l'installation le ballon
tampon du chauffage peut également
être utilisé pour le stockage d'eau froide.
Avantages de la réfrigération active:
Ce mode de réfrigération a
l'avantage de pouvoir assurer durant
toute la période de réfrigération la
puissance de réfrigération nécessaire, raison pour laquelle la
température ambiante ou celle du
fluide réfrigérant est toujours assurée.
l'exploitation peut se faire à des
températures de fonctionnement
inférieures à celle du point de rosée.
Il est donc possible de déshumidifier
l'air au moyen d'un monobloc
de traitement d'air ou d'un Fan Coils,
ce qui est souhaité dans des locaux
commerciaux.
Isolation pour les utilisations du
cooling actif
De l'eau d'une température inférieure à
17°C est considérée comme eau froide.
En présence d'eau froide, les installations de chauffage ordinaires ne sont
plus utilisables. Une isolation adaptée
est donc indispensable en cas d'application du cooling actif. L'isolation, pour les
applications avec eau froide, est avant
tout prévue afin d'éviter la formation de
condensats mais aussi pour éviter
l'absorption de la chaleur par l'eau froide
et naturellement aussi comme protection
contre des attaques mécaniques
externes. La formation de condensats
doit être évitée par l'utilisation d'une
isolation adéquate car sinon une corrosion de surface sur le système de
distribution et des moisissures dans les
zones humides apparaîtront. Ceci est
également valable pour l'isolation des
équipements tels que pompes, robinets,
vannes, etc..
On trouve sur le marché différents
matériaux d'isolation spécifiques pour
ces applications (par ex. Armaflex,
Tubolit).La technique d'isolation est
décrite dans les normes SIA 380,
DIN 4140.
Veuillez vous tenir aux directives des
associations professionnelles compétentes de votre pays (VSI Association
suisse des ingénieurs, directives VDI
Association des Ingénieurs allemands,
FESI Fédération Européenne des
Syndicats d'entreprises d'Isolation).
Puissance fournie
Energie frigorifique/an
Sonde géothermique
verticale
ca. 30W/m
20 - 30 kWh/m/a
Registre horizontal enfouis
ca. 15W/m2
10 - 20 kWh/m2/a
Remarques générales à propos de la
réfrigération
1. Le fonctionnement de la réfrigération
doit en tous cas être surveillé.
Une chute de la température des
locaux non limitée entraîne la
formation de condensats. Ceux-ci,
à leur tour, peuvent occasionner
des dommages aux locaux. Pour le
contrôle il est recommandé de
régler la température de départ en
fonction de l'humidité à l'aide de
contrôleurs de point de rosée à
contact ou de sonde d'ambiance
pour l'humidité et la température.
2. Pour la réfrigération il est avantageux de prévoir un circuit de réfrigération séparé. Il peut être
combiné avec un plafond réfrigérant
ou une installation de ventilation de
confort. Pour de moindres exigences
de confort pour lesquelles un effet
de refroidissement suffit, une réfrigération partielle par l'intermédiaire
du circuit de chauffage par le sol
est possible.
3. Le débit d'eau doit être assuré sinon
aucune réfrigération ne peut se
faire. En cas de réfrigération par
l'intermédiaire des corps de chauffe,
les régulations thermostatiques
individuelles utilisées doivent
pouvoir se commuter en régime
réfrigération.
Mesures de réduction de la
puissance de réfrigération d'une
construction
La puissance de réfrigération est la
sommes des besoins des différentes
pièces. Si la demande de froid dépasse
la puissance de réfrigération disponible,
les mesures suivantes peuvent être
appliquées pour la réduire.
1. Le rayonnement solaire direct à
travers les fenêtres peut être réduit
par des aménagements adaptés
(rideaux roulants, stores, stores
vénitiens).
2. Le rayonnement solaire pénétrant
dans les locaux dépend souvent
de l'orientation. Il n'est donc pas
nécessaire de disposer simultanément de toute la puissance de réfrigération. On peut ainsi réduire la
demande de réfrigération maximale
momentanée.
3. Par des réfrigérations nocturnes
de certaines partie du bâtiment, la
demande de réfrigération diurne
peut être réduite.
4. Sur des installations avec de très
fortes pointes de puissance frigorifique journalières (expositions,
centres commerciaux, etc.) la
puissance de pointe peut être
abaissée grâce à la réfrigération
des masses de la construction
(dalles et murs de béton)
durant les heures d'arrêt normales
de nuit par exemple.
Pompe de source froide
AQUATOP TR
Pour un mode de fonctionnement
"réfrigération" correct les pompes à
chaleur réversibles nécessitent l'utilisation d'une pompe de source froide à
vitesse de rotation variable afin de
maîtriser la condensation dans le
condenseur.
Elles sont pilotées par la régulation de
la pompe à chaleur au moyen d'un
signal 0 - 10 V ou PWM (modulation
de fréquence).
Calcul de la puissance de réfrigération
Le calcul de la puissance de réfrigération se fait d'après les normes
nationales:
VDI 2078 Calcul de la charge de
réfrigération des bâtiments.
DIN 18599
Valorisation énergétique de bâtiments
non habités (concerne également la
climatisation ou la réfrigération)
DIN EN ISO 13790
Calcul des besoins d'énergie pour le
chauffage et le refroidissement (proche
de DIN 18599) seulement au niveau
européen DIN EN 255
SIA382/2
Exigences pour les températures
ambiantes.
SIA382/3
Calcul des besoins pour les installations
de ventilation et de climatisation.
On distingue entre puissance de
réfrigération interne (par ex. appareils
produisant de chaleur, personnes,
éclairage) et la puissance de réfrigération externe ( rayonnement solaire,
apport de chaleur par des parties du
bâtiment, et apport par ventilation de
confort par l'air extérieur).
Le calcul approché selon HEA peut
être utilisé pour des calculs approximatifs. Il faut tout de même tenir compte
des conditions des pages qui suivent.
Au stade de la réalisation les calculs
sont à faire selon les normes nationales
spécifiques.
Valeurs expérimentales pour un calcul rapide
Facteurs
Habitations individuelles
20-40 W/m2
Bureaux
40-70 W/m2
Locaux commerciaux
50-100 W/m2
Surfaces vitrées
150-200 W/m2
29
Température ambiante agréable
Un local est considéré comme thermiquement agréable lorsque le température ambiante, en été, y est de moins
de 28°C. Ceci vaut pour des locaux
non climatisés.
De plus, d'autres conditions liminaires
ont également une influence sur le
confort thermique. La norme DIN EN
15251 définit des catégories d'exigences pour le confort qui peuvent
servir de directives pour la réalisation
de projets. La température ambiante
agréable dépend beaucoup de la
température extérieure. En règle
générale la température intérieure, en
mode réfrigération, ne devrait être
inférieure que d'env. 3 - 6°C à la
température extérieure, sinon il y a
risque de choc froid.
Le domaine de température agréable
est représenté sur le graphique
ci-contre.
Recommandations pour la température de surface de planchers
réfrigérés
A partir des exigences de confort et de
l'exploitation des données météorologiques pour l'estimation des risques
de condensation, on peut déduire
qu'en cas d'utilisation de planchers
pour la réfrigération de locaux les
températures de surface devraient,
d'une façon générale, se situer dans
une plage de 20 à 29 °C.
Les surfaces souvent pratiquées pieds
nus (par ex. salles de bains) nécessitent une attention particulière pour
donner une sensation de confort, du
fait que les températures de surface
doivent parfois être sensiblement plus
élevées, selon la nature du revêtement.
Des locaux à fort taux d'humidité, avant
toutes les salles de bains et les
cuisines, ne devraient pas être réfrigérés dans les cas normaux ou, si oui,
seulement avec prise en compte de la
limite du point de rosée.
30
Température ambiante en °C
28
27
26
25
24
Zone de température
agréable
23
22
21
20 21 22 23 24 25 26 27 28 29 30 31 32
Température extérieure en °C
Températures agréables des surface de plancher
min.
max.
19° C
29° C
Tapis
21° C
28° C
Bois résineux
23° C
28° C
Bois de chêne
24° C
28° C
Linoléum
24° C
28° C
Béton / chape
26° C
28° C
Chaussé
Pieds nus
Fonctions de surveillance d'apparition de condensations
Distributeur de chauffage par le sol
Pour éviter la formation de condensation, le régulateur Logon B WP61
intégré, offre plusieurs possibilités de
fonctions de surveillance.
1.
Surveillance de la température
de départ
La température est réglée en usine à
18°C. Cette valeur de température
garantit, dans presque tous les cas, la
non formation de condensats.
En combinaison avec cette solution il
est toujours recommandé d'utiliser un
contrôleur de point de rosée.
Retour
Départ
2. Contrôleur de point de rosée
Il est monté aux points délicats, tels
que le distributeur de chauffage par le
sol. Dès que le contrôleur de point de
rosée raccordé détecte la formation de
condensats, il ferme son contact et
arrête ainsi la réfrigération.
3. Hygrostat
Afin d'éviter la formation de condensats
suite à une humidité de l'air trop importante dans les locaux, il est possible
de relever la température de départ à
une valeur fixe par l'intermédiaire de
l'hygrostat. Dès que l'humidité de l'air
dépasse la valeur réglée sur l'hygrostat
celui ferme le contact et libère la valeur
de consigne "départ augmenté" réglée.
TP = Contrôleur de température de point de rosée
Solutions "haute définition"
4. Sonde d'humidité
Afin d'éviter la formation de condensats
suite à une humidité de l'air trop élevée
dans un local il est possible d'activer,
par l'intermédiaire d'une sonde d'humidité, une valeur de consigne départ
constante. Si l'humidité relative de l'air
dépasse une valeur réglée, la valeur
de consigne départ est augmentée de
façon régulière.
Déshumidificateur d'air
En combinaison avec les deux dernières fonctions de surveillance il est aussi
possible d'actionner un déshumidificateur d'air externe. En cas d'augmentation de l'humidité de l'air le
déshumidificateur de l'air peut être
activé.
5.
Sonde d'ambiance pour humidité
et température (thermo-hygromètre)
La température du point de rosée est
déterminée en fonction de l'humidité
relative ambiante et de la température
d'air associée.
Pour éviter la condensation de l'eau
en surface, la température de départ
est limitée à une valeur minimale réglable au- dessus de la température
du point de rosée.
31
AQUATOP T..C..
Croquis côté
Vue de face
(côté pupitre)
Vue de gauche
Vue arrière
Vue de dessus avec distances minimales
Place de commande
AQUATOP T..C..
1
Eau de chauffage
départ
filetage intérieur
1"
2
Eau de chauffage
retour
filetage intérieur
1"
3
Source froide
sortie
filetage intérieur
1"
4
Source froide
entrée
filetage intérieur
1"
5
Alimentation électrique
6
Câbles de sondes (passages de câbles
7
Soupape de sécurité
8
Régulation
9
Capot de régulation
10
Poignée de panneau de façade
11
Pieds caoutchoutés amortisseurs
32
PG 13,5 + PG 29
sortie
sol et chauffage
diamètre
hauteur
Ø vis
70 mm
45 mm
M 10x23 mm
ø 15/21 mm
AQUATOP T17CH
Croquis côté
Vue de face
(côté pupitre)
Vue de gauche
Vue arrière
Place de commande
AQUATOP T17CH
1
Eau de chauffage
départ
filetage intérieur
1"
2
Eau de chauffage
retour
filetage intérieur
1"
3
Source froide
sortie
filetage intérieur
1"
4
Source froide
entrée
filetage intérieur
5
6
Câbles de sondes (passages de câbles
7
Soupape de sécurité
8
Régulation
9
10
11
1"
PG 13,5 + PG 29
sortie
sol et chauffage
diamètre
hauteur
Ø vis
70 mm
45 mm
M 10x23 mm
ø 15/21 mm
33
AQUATOP T..H..
Croquis côté
Vue de face
(côté pupitre)
Vue de gauche
Vue arrière
min 410mm
Place de commande
AQUATOP T..H..
T22-43H
1
Eau de chauffage
départ
filetage intérieur
1¼"
2
Eau de chauffage
retour
filetage intérieur
1¼"
3
Source froide
sortie
filetage intérieur
1½"
4
Source froide
entrée
filetage intérieur
1½"
5
6
Câbles de sondes (passages de câbles)
7
Régulation
8
9
10
34
PG 13,5 + PG 29
diamètre
hauteur
Ø vis
70 mm
45 mm
M 10x23 mm
Disposition en cascade
AQUATOP T..H
Croquis côté
Vue de face (côté pupitre)
Vue de gauche
Vue arrière
min 410mm
Place de commande
35
Caractéristiques techniques
AQUATOP T05C-T08C
Pompes à chaleur, types AQUATOP T..C
T05C
T06C
Version
Exécution compacte
Données normalisées de la pompe PAC sol
1)
Puissance de chauffe à B0
Puissance de réfrigération à B0
Puissance électrique absorbée à B0
2)
Coefficient de performance à B0
Données normalisées de la pompe PAC eau
Puissance de réfrigération à W10
Puissance électrique absorbée à W10
W35
W50
W35
W50
W35
W50
Qh
kW
5.2
4.9
6.7
6.3
7.9
7.5
Qo
kW
3.9
3.2
5.1
4.1
6.1
4.8
Pel
kW
1.2
1.7
1.6
2.2
1.8
2.6
COP
(-)
4.3
2.8
4.3
2.8
4.3
2.9
Qh
kW
7.0
6.6
9.1
8.5
10.7
10.1
Qo
kW
5.8
4.9
7.5
6.3
8.8
7.5
Pel
kW
1.2
1.7
1.6
2.2
1.8
2.7
COP
(-)
5.7
3.8
5.8
3.8
5.8
3.8
1)
Puissance de chauffe à W10
2)
Coefficient de performance à W10
Frigorigène
R 407 c
Huile
huile ester
Capacité huile
Capacité frigorigène
Longueur de sonde
T08C
3)
DN 32
l
1
1
1.1
kg
1.4
1.7
1.8
m
87
113
2x68
Evaporateur, côté source froide
Exécution
échangeur à plaques: Inox AISI 316L, brasé
Débit volumique (3,0 K ∆t à B0/W35)
l/h
1240
1620
1940
kPa
13
10
14
kPa
33
31
52
Débit volum. pompe source froide/circuit interméd.
(3,0 K ∆t à W10/W35)
l/h
1670
2150
2530
Perte de charge à B0/W35, flexibles raccord. incl.
kPa
17
14
18
kPa
18
16
39
l
1.3
2.1
2.1
Pression résiduelle à B0/W35
4)
Pression résiduelle W10/W35)
4)
Capacité, flexibles raccordement inclus
Médium eau / éthylène - glycol
5)
%
70/30
Condenseur côté chauffage
Exécution
échangeur à plaques: Inox AISI 304, brasé
4)
Débit volumique (5,0 K ∆t à W10/W35)
6)
Perte de charge à W10/W35 flexibles raccord. incl.
Pression résiduelle à W10/W35
4)
Médium eau
36
l/h
900
1150
1360
kPa
8
8
5
kPa
41
39
39
l/h
1210
1570
1840
kPa
11
9
9
kPa
35
32
29
l
1.6
2.1
2.7
%
100
AQUATOP T05C-T08C
T05C
T06C
T08C
Plage d'utilisation
Source froide sol, extraction
T min
°C
-5
-5
-5
Source froide eau, extraction
T min
°C
3
3
3
Température départ chaudière
min/max
°C
20/55
20/55
20/55
Données électriques
3 x 400 V / 50 Hz
Tension d'utilisation, alimentation
kW
1.2
1.5
1.9
Fusible externe avec résistance électrique
AT
16
16
20
Fusible externe sans résistance électrique
AT
10
10
13
Puissance nominale à B0/W35
PNT
Intensité nominale résistance électrique
l max.
A
9
9
9
Intensité nominale compresseur
I max.
A
4.2
5.1
6.3
Intensité de court circuit (rotor bloqué)
LRA
A
24
32
40
Intensité au démarrage avec démarreur
VSA
A
10.5
12.8
15.8
Puissance absorbée par résistance chauffante
Pmax.
kW
Puissance absorbée par pompe de circulation
Pmax.
kW
0.13
0.13
0.25
max.
(-)
3
3
3
Démarrages par heure
6/4/2
s
Temporisation démarrage après coupure réseau
60-120
Dimensions / Raccordements / Divers
kg
Poids
185
190
196
670x950x1050
Dimensions
LxPxH
mm
Raccordements circuits chauffage
fil. int,
pouce
1"
1"
1"
Raccordements circuit source froide
fil. int,
pouce
1"
1"
1"
Niveau de puissance sonore
Lwa
dB(A)
41
41
41
Vase d'expansion chauffage
V
l
12
12
12
Pression initiale réglée
p
bar
1
1
1
Vase d'expansion circuit source froide
V
l
12
12
12
p
bar
1
1
1
Soupape de sécurité (sol / chauffage)
p
bar
3
3
3
Position pressostat BP OFF
p
bar
1.5
1.5
1.5
Position pressostat BP ON (réenclenchement)
p
bar
2.9
2.9
2.9
Position pressostat HP OFF
p
bar
29
29
29
Position pressostat HP ON (réenclenchement)
p
bar
24
24
24
Point commutation pressostat circuit source froide
p
bar
Hors 0.65 / En 0.80
1) selon EN14511
2) pompe de circulation incluse
3) longueur nécessaire de la sonde géothermique pour conditions géologiques normales (45 W/m),
sans préparation d'ECS
4) la pression résiduelle est indiquée pour l'allure la plus élevée
5) eau/éthylène - glycol: cp = ~3.6 [KJ/kg*K], ρ = ~1.05 [kg/dm3] (ASHRAE)
6) ∆t max= 10 K, pour préparation ECS ∆tmax = 5 K. (V' [l/h]= Qh[kW]/(4.18*∆t[K]*ρ[kg/l])*3600)
37
AQUATOP T10C-T14C
T10C
Version
T14C
Exécution compacte
Données normalisées de la pompe PAC sol 1)
2)
W35
W50
W35
W50
W35
W50
Qh
kW
9.3
8.8
11.5
10.8
14
13
Qo
kW
7.2
5.8
8.9
7.2
10.8
8.7
Pel
kW
2.2
3.1
2.6
3.6
3.2
4.4
COP
(-)
4.3
2.9
4.4
3.0
4.4
3.0
Qh
kW
12.6
11.9
15.4
14.7
19.3
18.1
Qo
kW
10.5
8.9
12.8
10.9
15.9
13.4
Pel
kW
2.2
3.1
2.6
3.7
3.4
4.6
COP
(-)
5.8
3.9
5.8
3.9
5.7
3.9
1)
2)
Frigorigène
R 407 c
Huile
huile ester
Capacité huile
Longueur de sonde
T12C
3)
DN 32
l
1.1
1.4
1.7
kg
2.3
2.5
2.8
m
2x80
2x99
3x80
Exécution
l/h
2290
2830
3440
kPa
15
22
27
kPa
49
69
62
(3,0 K ∆t à W10/W35)
l/h
3010
3680
4570
Perte de charge à W10/W35, flexibles raccord. incl.
kPa
20
29
38
kPa
34
50
35
l
2.5
2.5
3
4)
4)
5)
%
70/30
Exécution
4)
6)
Perte de charge à W10/W35, flexibles raccord. Incl.
4)
Médium eau
38
l/h
1600
1980
2410
kPa
5
8
8
kPa
36
28
22
l/h
2170
2650
3320
kPa
9
14
14
kPa
24
13
3
l
3.2
3.2
4.2
%
100
AQUATOP T10C-T14C
T10C
T12C
T14C
Plage d'utilisation
T min
°C
-5
-5
-5
T min
°C
3
3
3
min/max
°C
20/55
20/55
20/55
3 x 400 V / 50 Hz
kW
2.2
2.7
3.3
AT
20
20
25
AT
13
16
20
PNT
l max.
A
9
9
9
I max.
A
7
10
11
LRA
A
46
50
66
VSA
A
17.5
25
27.5
Pmax.
kW
Pmax.
kW
0.26
0.44
0.44
max.
(-)
3
3
3
6/4/2
s
60-120
kg
Poids
203.5
202.5
218
670x950x1050
Dimensions
LxPxH
mm
fil. int,
pouce
1"
1"
1"
fil. int,
pouce
1"
1"
1"
Lwa
dB(A)
43
45
48
V
l
12
12
12
p
bar
1
1
1
V
l
12
12
12
p
bar
1
1
1
p
bar
3
3
3
p
bar
1.5
1.5
1.5
p
bar
2.9
2.9
2.9
p
bar
29
29
29
p
bar
24
24
24
p
bar
Hors 0.65 / En 0.80
1) selon EN14511
39
AQUATOP T07CHT - T11CHT
Pompes à chaleur, types AQUATOP T..CHT
T07CHT
Version
T11CHT
Exécution compacte haute température
1)
W35
W50
W35
W50
Qh
kW
7.0
6.6
10.2
9.3
Qo
kW
5.4
4.2
7.9
6.3
Pel
kW
1.6
2.4
2.3
3.3
Coefficient de performance à B0 selon EN 14511
COP
(-)
4.2
2.8
4.4
2.9
Coefficient de performance à B0 selon EN 255
COP
(-)
4.4
Qh
kW
9.8
9.2
14.3
13.2
Qo
kW
8.0
6.4
11.8
9.7
Puissance électrique absorbée à W10 2)
Pel
kW
1.8
2.6
2.5
3.5
COP
(-)
5.5
3.5
5.7
3.8
2)
4.5
1)
Coefficient de performance à W10 selon EN14511
Frigorigène
R 134a
Huile
huile ester
Capacité huile
Longueur de sonde
3)
DN 32
l
1.4
1.7
kg
2.1
2.7
m
2x60
2x88
l/h
1700
2500
kPa
10
20
kPa
42
39
l/h
2500
3750
kPa
20
30
kPa
18
20
l
3.6
4.1
4)
Débit volum. pompe source froide/circuit interméd
(3,0 K ∆t à W10/W35)
4)
5)
%
75/30
Exécution
6)
7)
4)
l/h
1200
1750
l/h
9
7
kPa
35
50
Débit volumumique nominal (5,0 K ∆t à W10/W35)
6)
l/h
1700
2450
7)
kPa
12
21
kPa
26
26
l
3.1
3.6
4)
Médium eau
%
100
Plage d'utilisation
T min
°C
-5
-5
T min
°C
3
3
min/max
°C
20/65
20/65
40
AQUATOP T07CHT - T11CHT
Pompes à chaleur, types AEROTOP T..CHT
T07CHT
T11CHT
3 x 400 V / 50 Hz
kW
1.6
2.3
AT
20
25
AT
16
20
PNT
l max.
A
9
9
I max.
A
10
13
LRA
A
50
74
VSA
A
25
32.5
Pmax.
kW
Pmax.
kW
0.22
0.23
max.
(-)
3
3
6/4/2
s
60-120
Poids
kg
203
221
Dimensions
LxPxH
mm
670x950x1050
fil. int,
pouce
1"
1"
fil. int,
pouce
1"
1"
Lwa
dB(A)
45
49
V
l
12
12
p
bar
1
1
V
l
12
2 x 12
p
bar
1
1
p
bar
3
3
p
bar
0.9
0.9
p
bar
2
2
p
bar
20
20
p
bar
16
16
p
bar
Hors 0.65 / En 0.80
1) selon EN14511(mesuré au Wärmepumpen Zentrum WPZ)
6) ∆t max= 10 K, pour préparation ECS ∆t max = 5 K. (V' [l/h]= Qh[kW]/(4.18*∆t[K]*ρ[kg/l])*3600)
7) pour débit volumique nominal
41
AQUATOP T17CH
Pompe à chaleur, type AQUATOP T..CH
T17CH*
Version
Exécution compacte
1)
2)
Coefficient de performance à B0 selon14511
Coefficient de performance à B0 selon EN255
2)
Coefficient de performance à W10 selon 14511
Qh
kW
17.7
16.6
Qo
kW
13.7
10.5
Pel
kW
4.0
6.1
COP
(-)
4.5
2.7
COP
(-)
4.8
Qh
kW
22.9
21.1
Qo
kW
18.9
14.9
Pel
kW
4.0
6.2
COP
(-)
5.7
3.4
Frigorigène
R 407c
Huile
huile ester
Quantité huile
Quantité frigorigène
Longueur de sonde
W55
1)
W35
3)
DN 32
l
1.57
kg
3.3
m
3x102
Exécution
Perte de charge à B0/W35 flexibles raccord. incl.
4)
Débit volum. pompe source froide/circuit interméd
(3,0 K ∆t à W10/W35)
4)
5)
l/h
4350
kPa
13
kPa
70
l/h
6000
kPa
55
kPa
17
l
5.3
%
70/30
Exécution
6)
l/h
Pression résiduelle à B0/W35 4)
Débit volum. nominal (5,0 K ∆t à W10/W35) 6)
7)
4)
Médium eau
3050
l/h
7
kPa
29
l/h
3950
kPa
8
kPa
9
l
6.2
%
100
Plage d'utilisation
T min
°C
-5
T min
°C
3
min/max
°C
20/60
42
AQUATOP T17CH
T17CH*
Pompes à chaleur, types AQUATOP T..CH
3 x 400 V / 50 Hz
kW
4
AT
25
AT
20
PNT
l max.
A
9
I max.
A
15
LRA
A
87
VSA
A
37.5
Pmax.
kW
6/4/2
Pmax.
kW
0.48
max.
(-)
3
s
60-120
kg
245
Poids
Dimensions
LxPxH
mm
670x950x1050
fil. int,
pouce
1"
fil. int,
pouce
1"
Lwa
dB(A)
48
V
l
12
p
bar
1
V
l
2x12
p
bar
1
p
bar
3
p
bar
1.5
p
bar
2.9
p
bar
29
p
bar
24
p
bar
Hors 0.65 / En 0.80
1) selon EN14511 (mesuré au Wärmepumpen Zentrum WPZ)
43
AQUATOP T22H-T43H
Pompes à chaleur, types AQUATOP T..H
T22H
Version
T28H
T35H
T43H
Exécution normale haute température
1)
W35
W55
W35
W55
W35
W55
W35
W55
Qh
kW
21.0
20.4
28.7* 24.8*
36.7
34.7
44.4
41.3
Qo
kW
16.4
13.4
22.2* 15.6*
28.4
23.3
34.4
27.8
Pel
kW
4.6
7.0
6.5*
9.2*
8.3
11.4
10.0
13.5
COP
(-)
4.6
2.9
4.4*
2.7*
4.4
3.0
4.4
3.1
Qh
kW
25.9
25.6
35.5* 34.2*
48.9
46.0
58.6
54.5
Qo
kW
21.2
18.3
28.5* 24.5*
39.7
33.4
47.3
39.2
Pel
kW
4.7
7.3
7.0*
9.7*
9.2
12.6
11.3
15.3
COP
(-)
5.5
3.9
5.1*
3.5*
5.3
3.7
5.2
3.6
Coeff. de performance à B0 selon EN14511
2)
Coeff. performance à W10 selon EN 14511
1)
Frigorigène
R 407 c
Huile
huile ester
Capacité huile
Longueur de sonde
2)
DN 32
l
2.7
4
4.1
4.1
kg
4.1
5.7
6.2
7.4
m
4x92
5x99
6x106
7x109
Exécution
Perte de charge à B0/W35, flexibles raccord.
incl.
Débit volum. pompe source froide/circuit
interméd. (3,0 K ∆t à W10/W35)
Perte de charge à W10/W35 flexibles raccord.
incl.
3)
l/h
5250
7100
9050
10950
kPa
9
11
14
19
l/h
6700
9000
12550
14950
kPa
11
17
22
25
l
10.8
14.2
16.5
18.8
%
70/30
Exécution
4)
l/h
3600
4950
6350
7650
kPa
3
5
5
6
Débit volumique nominal (3,0 K ∆t à B0/W35)4)
l/h
4450
6150
8400
10100
Perte de charge à W10/W35, flexibles raccord.
incl. 5)
kPa
4
7.5
9
6
l
7.3
9.6
10.7
13
Médium eau
%
Perte de charge à B0/W35 flexibles raccord.
incl. 5)
100
Plage d'utilisation
T min
°C
-5
-5
-5
-5
T min
°C
3
3
3
3
min/max
°C
20/60
20/60
20/60
20/60
44
AQUATOP T22H-T43H
T22H
Pompes à chaleur, types AQUATOP T..H
T28H
T35H
T43H
3 x 400 V / 50 Hz
kW
4.52
6.30
8.21
9.8
AT
3 x 25
3 x 32
3 x 40
3 x 40
l max.
A
21
21
25
32
LRA
A
84
127
167
198
VSA
A
52.5
52.5
62.5
80
max.
(-)
3
3
3
3
330
360
PNT
Fusible externe
Intensité nominale
s
Temporisation démarrage après coupure
réseau
60-120
kg
Poids
245
315
670x950x1050
Dimensions
LxPxH
mm
fil. int,
pouce
1¼
1¼
1¼
1¼
fil. int,
pouce
1½
1½
1½
1½
Lwa
dB(A)
57
59*
59
61
p
bar
1.5
1.5
1.5
1.5
Position pressostat BP ON
(réenclenchement)
p
bar
2.9
2.9
2.9
2.9
p
bar
29
29
29
29
Position pressostat HP ON
(réenclenchement)
p
bar
24
24
24
24
Point commutation pressostat circuit source
froide
p
bar
Hors 0.65 / En 0.80
1) selon EN14511 (*mesures réalisées au Wärmepumpen Test Zentrum WPZ)
45
AQUATOP T05CX - T08CX (disponibles en F/I/B)
Pompes à chaleur, types AQUATOP T..CX
T05CX
Version
T08CX
Exécution compacte monophasée
1)
2)
W35
W50
W35
W50
W35
W50
Qh
kW
5.2
4.9
6.7
6.3
7.9
7.5
Qo
kW
3.9
3.2
5.1
4.1
6.1
4.8
Pel
kW
1.2
1.7
1.6
2.2
1.8
2.6
COP
(-)
4.3
2.8
4.3
2.8
4.3
2.9
Qh
kW
7.0
6.6
9.1
8.5
10.7
10.1
Qo
kW
5.8
4.9
7.5
6.3
8.8
7.5
Pel
kW
1.2
1.7
1.6
2.2
1.8
2.7
COP
(-)
5.7
3.8
5.8
3.8
5.8
3.8
1)
2)
Frigorigène
R 407 c
Huile
huile ester
Capacité huile
Longueur de sonde
T06CX
3)
DN 32
l
1
1
1.1
kg
1.4
1.7
1.8
m
67
113
2x68
Exécution
l/h
1240
1620
1940
kPa
113
10
14
kPa
33
31
52
(3,0 K ∆t à W10/W35)
l/h
1670
2150
2530
kPa
17
14
18
kPa
18
16
39
l
1.3
2.1
2.1
4)
Pression résiduelle W10/W35)
4)
5)
%
70/30
Exécution
4)
4)
Médium eau
l/h
900
1150
1360
kPa
7.5
8
5
kPa
41
39
39
l/h
1210
1570
1840
kPa
11
9
9
kPa
35
32
29
l
1.6
2.1
2.7
%
100
Plage d'utilisation
T min
°C
-5
-5
-5
T min
°C
3
3
3
min/max
°C
20/55
20/55
20/55
46
AQUATOP T05CX - T08CX (disponibles in F/I/B)
T05CX
T06CX
T08CX
1 x 230 V / 50 Hz
kW
1.2
1.6
1.9
AT
32
32
32
AT
16
20
25
PNT
I max
A
16
16
20
I max.
A
11.4
14.8
17.3
LRA
A
47
61
76
VSA
A
29
37
43
max.
kW
max.
kW
0.19
0.19
0.26
max.
(-)
3
3
3
6/4/2
s
60-120
kg
Poids
184.5
191.4
196
670x950x1050
Dimensions
LxPxH
mm
fil. int,
pouce
1"
1"
1"
fil. int,
pouce
1"
1"
1"
Lwa
dB(A)
41
41
41
V
l
12
12
12
p
bar
1
1
1
V
l
12
12
12
p
bar
1
1
1
p
bar
3
3
3
p
bar
1.5
1.5
1.5
p
bar
2.9
2.9
2.9
p
bar
29
29
29
p
bar
24
24
24
p
bar
Hors0.65 / En 0.80
1) selon EN14511
47
T10CX
Version
Exécution compacte monophasée
1)
2)
W35
W50
W35
W50
Qh
kW
9.3
8.8
11.5
10.8
Qo
kW
7.2
5.8
8.9
7.2
Pel
kW
2.2
3.1
2.6
3.6
COP
(-)
4.3
2.9
4.4
3
Qh
kW
12.6
11.9
15.4
14.7
Qo
kW
10.5
8.9
12.8
10.9
Pel
kW
2.2
3.1
2.6
3.7
COP
(-)
5.8
3.9
5.8
3.9
1)
2)
Frigorigène
R 407c
Huile
huile ester
Capacité huile
Longueur de sonde
T12CX
3)
DN 32
l
1.1
1.4
kg
2.3
2.5
m
2x80
2x99
Exécution
l/h
2290
2830
kPa
15
22
kPa
49
69
(3,0 K ∆t à W10/W35)
l/h
3010
3680
kPa
20
29
kPa
34
50
l
2.5
2.5
4)
4)
5)
%
70/30
Exécution
l/h
1600
1980
kPa
5
8
kPa
36
28
Débit volum. circuit interméd. (3,0 K ∆t à W10/W35)
l/h
2170
2650
Perte de charge à W10/W35, flexibles raccord. Incl.
kPa
9
14
kPa
24
13
l
3.2
3.2
4)
4)
Capacité flexibles raccordement inclus
5)
%
100
Plage d'utilisation
T min
°C
-5
-5
T min
°C
3
3
min/max
°C
20/55
20/55
48
T10CX
T12CX
1 x 230V / 50Hz
kW
2.2
2.7
AT
32
32
AT
32
32
PNT
l max.
A
20
20
I max.
A
23.1
23.5
LRA
A
100
114
VSA
A
58
59
Pmax.
kW
Pmax.
kW
0.26
0.44
max.
(-)
3
3
6/4/2
s
60-120
Poids
kg
203.5
202.5
Dimensions
LxPxH
mm
670x950x1050
fil. int,
pouce
1"
1"
fil. int,
pouce
1"
1"
Lwa
dB(A)
43
45
Niveau de pression acoustique 6)
Lpa
dB(A)
25
27
V
l
12
12
p
bar
1
1
V
l
12
12
p
bar
1
1
p
bar
3
3
p
bar
1.5
1.5
p
bar
2.9
2.9
p
bar
29
29
p
bar
24
24
p
bar
Hors 0.65 / En 0.80
1) selon EN14511
49
AQUATOP T06CR - T08CR
Pompes à chaleur, types AQUATOP T..CR
T06CR
T08CR
Version
Exécution compacte réversible
Mode chauffage
2)
W35
W35
Qh
kW
5.2
6.7
Qo
kW
3.9
5.1
Pel
kW
1.2
1.6
COP
(-)
4.3
4.3
W7
W7
Mode réfrigération
2)
Qc
kW
7.2
8.4
Pel
kW
1.6
1.9
COP
(-)
4.4
4.4
Frigorigène
R 407 c
Huile
huile ester
Capacité huile
Longueur de sonde
3)
DN 32
l
1
1.1
kg
2.1
2.2
m
111
2x70
Exécution
4)
(3,0 K ∆t à W10/W35)
l/h
1670
1940
kPa
6
14
kPa
31
52
l/h
2150
2530
Chaleur évacuée
kW
8.8
10.4
l/h
1510
1680
kPa
8.2
11.3
30
48
3.1
3.1
Perte de charge à B35/W7flexibles raccord. incl.
Pression résiduelle à B35/W7)
4)
5)
l
%
70/30
Exécution
4)
l/h
1190
1360
kPa
8
5
kPa
39
39
l/h
1240
1450
kPa
6.4
7.8
kPa
38
33
l
2.6
2.6
Perte de charge à B35/W7,flexibles raccord. incl.
4)
Médium eau
50
%
100
AQUATOP T06CR - T08CR
T06CR
T08CR
Plage d'utilisation
Tmin
°C
-5
-5
Tmin
°C
3
3
min/max
°C
20-55
20-55
3 x 400 V / 50 Hz
PNT
kW
1.5
1.9
AT
16
20
AT
10
13
I max.
A
9
9
I max.
A
5.1
6.3
LRA
A
32
40
VSA
A
12.75
15.75
Pmax.
kW
Pmax.
kW
0.13
0.25
max.
(-)
3
3
6/4/2
s
60-120
Poids
kg
190
196
Dimensions
LxPxH
mm
670x950x1050
fil. int,
pouce
1"
1"
fil. int,
pouce
1"
1"
Lwa
dB(A)
41
41
V
l
12
12
p
bar
1
1
Vase d'expansion circuit sourvce froide
V
l
12
12
p
bar
1
1
Soupape sécurité (circuit source froide /chauffage
p
bar
3
3
p
bar
1.5
1.5
p
bar
2.9
2.9
p
bar
29
29
p
bar
24
24
Pression d'utilisation maximale (sol/chauffage)
p
bar
Hors 0.65 / En 0.80
1) selon EN14511. Les données normées des pompes à chaleur eau correspondent à celles des modèle d'éxécution
normale, comme les débits volumiques
51
AQUATOP T10CR-T14CR
T10CR
Version
T12CR
T14CR
Mode chauffage
2)
W35
W35
W35
Qh
kW
9.3
11.5
14
Qo
kW
7.2
8.9
10.8
Pel
kW
2.2
2.6
3.2
COP
(-)
4.3
4.4
4.4
W7
W7
W7
2)
Qc
kW
9.0
11.0
13.8
Pel
kW
2.2
2.6
3.3
COP
(-)
4.1
4.2
4.2
Frigorigène
R 407 c
Huile
huile ester
Quantité huile
Longueur de sonde 3)
DN 32
l
1.1
1.4
1.4
kg
2.55
2.9
3.15
m
2x82
2x102
3x82
Exécution
l/h
2290
2820
3440
kPa
15
22
27
kPa
49
69
62
l/h
3010
3680
4570
Chaleur évacuée
kW
11.2
13.6
17.1
l/h
1920
2570
2940
kPa
10.7
16.1
17
55
80
78
3.6
3.6
4.1
4)
(3,0 K ∆t à W10/W35)
4)
l
%
70/30
Exécution
l/h
1600
1980
2410
kPa
5
8
8
Pression résiduelle
kPa
36
28
22
l/h
1550
1880
2370
kPa
7.1
9.1
11.6
kPa
33
22
20
l
3.1
3.6
3.6
4)
Médium eau
52
%
100
AQUATOP T10CR-T14CR
T10CR
T12CR
T14CR
Plage d'utilisation
Tmin
°C
-5
-5
-5
Tmin
°C
3
3
3
min/max
°C
20/55
20/55
20/55
3 x 400 V / 50 Hz
PNT
kW
2.2
2.8
3.3
AT
20
20
25
AT
13
16
20
I max.
A
9
9
9
I max.
A
7
10
11
LRA
A
46
50
66
VSA
A
17.5
25
27.5
Pmax.
kW
Pmax.
kW
0.25
max.
(-)
3
6/4/2
s
0.45
0.45
3
3
60-120
Poids
kg
204
203
218
Dimensions
LxPxH
mm
670x950x1050
fil. int,
pouce
1"
1"
1"
fil. int,
pouce
1"
1"
1"
Lwa
dB(A)
43
45
48
V
l
12
12
12
p
bar
1
1
1
Vase d'expansion circuit sourvce froide
V
l
12
12
12
p
bar
1
1
1
Soupape sécurité (circuit source froide /chauffage
p
bar
3
3
3
p
bar
1.5
1.5
1.5
p
bar
2.9
2.9
2.9
p
bar
29
29
29
p
bar
24
24
24
p
bar
Hors 0.65 / En 0.80
1) selon EN14511. Les données normées des pompes à chaleur eau correspondent à celles des modèles d'exécution
normale,comme les débits volumiques
53
AQUATOP T05CRX-T08CRX
Pompes à chaleur, types AQUATOP T…CRX
T05CRX
Version
T06CRX
T08CRX
Mode chauffage
2)
W35
W35
W35
Qh
kW
5.2
6.7
7.9
Qo
kW
3.9
5.1
6.1
Pel
kW
1.2
1.6
1.8
COP
(-)
4.3
4.3
4.3
W7
W7
W7
2)
Qc
kW
7.2
8.4
8
Pel
kW
1.6
1.9
1.8
COP
(-)
4.4
4.4
4.4
Frigorigène
R 407 c
Huile
huile ester
Capacité huile
Longueur de sonde
3)
DN 32
l
1
1
1.1
kg
2.1
2.2
2.55
m
93
111
2x70
Exécution
l/h
1670
1940
2000
kPa
6
14
15
kPa
31
52
48
l/h
2150
2530
2900
Cession de chaleur
kW
8.8
10.4
9.4
l/h
1510
1680
1800
kPa
8.2
11.3
7
30
48
57
3.1
3.1
3.1
Perte de charge à B0/W35), flexibles raccord. incl.
4)
Pression résiduelle à B0/W35)
(3,0 K ∆t à W10/W35)
Pression résiduelle B35/W74)
5)
l
%
70/30
Exécution
4)
l/h
1190
1360
1000
kPa
8
5
6
kPa
39
39
40
l/h
1240
1450
1400
kPa
6.4
7.8
8
kPa
38
33
33
l
2.6
2.6
2.6
Perte de charge à B0/W35flexibles raccord. incl.
4)
Médium eau
54
%
100
Pompes à chaleur, types AQUATOP T..CRX
T05CRX
T06CRX
T08CRX
Plage d'utilisation
Tmin
°C
-5
-5
-5
Tmin
°C
3
3
3
min/max
°C
20/55
20/55
20/55
1 x 230 V / 50 Hz
PNT
kW
1.2
1.5
1.9
AT
32
32
32
AT
16
20
25
l max
A
9
9
9
I max.
A
11.4
14.8
17.3
LRA
A
47
61
76
VSA
A
45
45
45
Pmax.
kW
Pmax.
kW
0.13
0.13
0.25
max.
(-)
3
3
3
6/4/2
s
60-120
Poids
kg
185
190
196
Dimensions
LxPxH
mm
670x950x1050
fil. int,
pouce
1"
1"
1"
fil. int,
pouce
1"
1"
1"
Lwa
dB(A)
41
41
41
Niveau de pression acoustique
Lpa
dB(A)
25
25
25
V
l
12
12
12
p
bar
1
1
1
V
l
12
12
12
p
bar
1
1
1
p
bar
3
3
3
p
bar
1.5
1.5
1.5
p
bar
2.9
2.9
2.9
p
bar
29
29
29
p
bar
24
24
24
p
bar
Hors 0.65 / En 0.80
55
Pompes à chaleur, types AQUATOP T..CRX
T10CRX
Version
T12CRX
Exécution compacte monophasée réversibles
Mode chauffage
2)
W35
W35
Qh
kW
9.3
11.5
Qo
kW
7.2
8.9
Pel
kW
2.2
2.6
COP
(-)
4.3
4.4
W7
W7
2)
2)
Qc
kW
9.0
11.0
Pel
kW
2.2
2.6
COP
(-)
4.1
4.2
Frigorigène
R 407 c
Huile
huile ester
Capacité huile
Longueur de sonde
3)
DN 32
l
1.1
1.4
kg
2.55
2.9
m
2x82
2x102
Exécution
l/h
2290
2820
kPa
15
22
kPa
49
69
l/h
3010
3680
Cession de chaleur
kW
11.2
13.6
l/h
1920
2570
kPa
10.7
16.1
55
80
3.6
3.6
4)
Débit volumique pompe puits/circuit intermédiaire
(3,0 K ∆t à W10/W35)
Perte de charge à B35/W7, flexibles raccord. Incl.
4)
Capacité flexibles raccordement inclus
Médium eau/éthylène - glycol
l
%
70/30
Exécution
4)
l/h
1600
1980
kPa
5
8
kPa
36
28
l/h
1550
1880
kPa
7.1
9.1
kPa
33
22
l
3.1
3.6
4)
Pression résiduelle B35/W7
Médium eau
56
%
100
T10CRX
T12CRX
Plage d'utilisation
Tmin
°C
-5
-5
Tmin
°C
3
3
min/max
°C
20/55
20/55
1 x 230 V / 50 Hz
PNT
kW
2.2
2.8
AT
32
32
AT
32
32
l max
A
9
9
I max.
A
23.1
23.5
LRA
A
100
114
VSA
A
45
45
Pmax.
kW
Pmax.
kW
0.25
0.45
max.
(-)
3
3
6/4/2
s
60-120
Poids
kg
204
203
Dimensions
LxPxH
mm
fil. int,
pouce
1"
1"
fil. int,
pouce
1"
1"
Lwa
dB(A)
43
45
Lpa
dB(A)
25
27
V
l
12
12
p
bar
1
1
V
l
12
12
p
bar
1
1
p
bar
3
3
p
bar
1.5
1.5
p
bar
2.9
2.9
p
bar
29
29
p
bar
24
24
p
bar
Niveau de pression acoustique
6)
670x950x1050
Hors 0.65 / En 0.80
57
AQUATOP T17CHR
Pompes à chaleur, types AQUATOP T..CHR
T17CHR
Version
Mode chauffage
Données normalisées de la pompe PAC sol1)
2)
W35
Qh
kW
17.7
Qo
kW
13.7
Pel
kW
4.0
COP
(-)
4.5
W7
2)
Qc
kW
16.6
Pel
kW
3.7
COP
(-)
Frigorigène
Huile
huile ester
Quantité huile
Longueur de sonde
4.5
R 407 c
3)
DN 32
l
1.57
kg
3.7
m
3x102
Exécution
1)
Ohne
Umwälzpumpe
Perte
de charge
à B0/W35 flexibles raccord. incl.
2) Messwert um die Wärmepumpe gemittelt (Freifeld)
4)
Pression
résiduelle àist
B0/W35
3) Restförderdruck
angegeben bei grösster Stufe
l/h
4350
kPa
13
kPa
70
l/h
6000
Chaleur évacuée
kW
20.3
1) Ohne Umwälzpumpe
2) Messwert
umà die
Wärmepumpe
gemittelt incl.
(Freifeld)
Perte
de charge
B35/W7,
flexibles raccord.
3) Restförderdruck ist angegeben bei grösster Stufe
Pression résiduelle à B35W7
l/h
3800
kPa
8
kPa
77
l
5.3
%
70/30
(3,0 K ∆t à W10/W35)
Weitere Technische Daten siehe T30-T44
Exécution
4)
l/h
3050
kPa
7
kPa
29
l/h
2850
kPa
6
kPa
34
4)
Médium eau
58
l
6.2
%
100
AQUATOP T17CHR
Pompes à chaleur, type AQUATOP T..CHR
T17CHR
Plage d'utilisation
Tmin
°C
-5
Tmin
°C
3
min/max
°C
20/60
3 x 400 V / 50 Hz
PNT
kW
4
AT
25
AT
20
l max
A
9
I max
A
15
LRA
A
87
VSA
A
37.5
Pmax
kW
6/4/2
Pmax
kW
0.48
max
(-)
3
s
60-120
kg
230
Poids
1) Ohne Umwälzpumpe
Dimensions
2) Messwert um die Wärmepumpe gemittelt (Freifeld)
Raccordements
circuits
chauffage bei grösster Stufe
3) Restförderdruck
ist angegeben
LxPxH
mm
670x950x1050
fil. int,
pouce
1"
fil. int,
pouce
1"
Lwa
dB(A)
48
V
l
12
p
bar
1
V
l
2x12
p
bar
1
p
bar
3
p
bar
2
p
bar
3
p
bar
29
p
bar
24
p
bar
Hors 0.65 / En 0.80
1) selon 14511. Les données normées des pompes à chaleur eau correspondent à celles des modèles d'exécution
59
AQUATOP T22HR-T43HR
Pompes à chaleur, types AQUATOP T..HR
T22HR
Version
T28HR
T35HR
T43HR
Exécution normale haute température
réversible
Données normalisées de la pompe PAC sol1)
2)
W35
W35
W35
W35
Qh
kW
21.0
28.7
36.7
44.4
Qo
kW
16.4
22.2
28.4
34.4
Pel
kW
4.6
6.5
8.3
10.0
COP
(-)
4.6
4.4
4.4
4.4
W7
W7
W7
W7
Qc
kW
23.4
29.2
36.9
44.5
Pel
kW
5.3
6.77.5
9.6
11.6
COP
(-)
4.4
3.9
3.8
3.8
4.1
4.1
Frigorigène
R 407 c
Huile
huile ester
Capacité huile
l
Longueur de sonde 2)
DN 32
2.7
4
kg
4.75
6.0
6.7
8.7
m
4x92
5x99
6x106
7x109
Exécution
l/h
5200
7000
8700
10260
kPa
9
21.7
14
19.2
(3,0 K ∆t à W10/W35)
l/h
5860
8510
10640
12730
Chaleur évacuée
kW
28.7
36.6
46.5
56.1
l/h
4730
6300
8000
9480
kPa
8.3
8.6
10
13.7
l
10.8
14.2
16.5
18.8
%
70/30
Exécution
6)
7)
l/h
3650
4940
6130
7390
kPa
3
5
4.5
6.2
l/h
4020
5020
6350
7640
kPa
4.2
5
6
7
l
7.3
9.6
10.7
13
-5
-5
Débit volumique (5,0 K ∆t à B0/W35)6)
Perte de charge à W10/W35 flexibles raccord. Incl.
7)
Médium eau
%
100
Plage d'utilisation
60
T min
°C
-5
-5
T min
°C
3
3
3
3
min/max
°C
20/60
20/60
20/60
20/60
AQUATOP T22HR-T43HR
Pompes à chaleur, types AQUATOP T..HR
T22HR
T28HR
T35HR
T43HR
3 x 400 V / 50 Hz
PNT
kW
4.6
6.5
8.3
10.0
AT
3 x 25
3 x 32
3 x 40
3 x 40
l max.
A
21
21.0
25
32
LRA
A
84
127.0
167
198
VSA
A
52.5
52.5
62.5
80
max.
(-)
3
3
3
3
340
370
Fusible externe
Intensité nominale
Temporisation démarrage après coupure
réseau
s
60-120
Poids
kg
255
325
Dimensions
LxPxH
mm
fil. int,
pouce
1¼
1¼
1¼
1¼
fil. int,
pouce
1½
1½
1½
1½
Lwa
dB(A)
57
59
59
61
p
bar
1
1
1
1
Position pressostat BP ON
(réenclenchement)
p
bar
3
3
3
3
p
bar
29
29
29
29
Position pressostat HP ON
(réenclenchement)
p
bar
24
24
24
24
Point commutation pressostat circuit source
froide
p
bar
1)
2)
3)
4)
5)
670x950x1050
Hors 0.65 / En 0.80
selon EN14511. Les données normées des pompes à chaleur eau correspondent à celles des modèles d'exécution
longueur nécessaire de la sonde géothermique pour conditions géologiques normales (45 W/m),
eau/éthylène - glycol: cp = ~3.6 [KJ/kg*K], ρ = ~1.05 [kg/dm3] (ASHRAE)
∆t max= 10 K, pour préparation ECS ∆t max = 5 K. (V' [l/h]= Qh[kW]/(4.18*∆t[K]*ρ[kg/l])*3600)
pour débit volumique nominal
61
Pompes intégrées aux pompes à chaleur compactes
Pompes de source ou d'alimentation
Liquide pompé
Concentration
Température du liquide
Viscosité
Densité
- - - - H Eau
=
=
=
=
=
éthylène glycol
30 %
0 °C
3.95 mm2/s
1052 kg/m3
—— H Mélange antigel (eau/éthylèn glycol 70/30%)
AQUATOP T05C..
AQUATOP T06C..
Type de pompe: UPS 25-60k
Légende
H Hauteur de refoulement [m]
Q Débit [m3/h]
AQUATOP T07C-HT
Liquide pompé
Concentration
Viscosité
Densité
- - - - H Eau
62
=
=
=
=
=
éthylène glycol
30 %
0 °C
3.95 mm2/s
1052 kg/m3
Type de pompe: UPS 25-70k
Légende
Q Débit [m3/h]
Pompes de source ou d'alimentation
8
UPS 25-80
Liquide pompé
Concentration
Viscosité
Densité
7
=
=
=
=
=
AQUATOP T08C..
AQUATOP T10C..
AQUATOP T11CHT..
180
éthylène glycol
30 %
0 °C
3.95 mm2/s
1052 kg/m3
Type de pompe: UPS 25-80
6
H (m)
5
4
3
2
1
- - - - H Eau
Légende
Q Débit [m3/h]
0
0,0
0,1
0,2
0,3
0,4
0,5
0,6
0,7
0,8
0,9
Q (m3/h)
Liquide pompé
Concentration
Viscosité
Densité
- - - - H Eau
=
=
=
=
=
éthylène glycol
30 %
0 °C
3.95 mm2/s
1052 kg/m3
AQUATOP T12C
AQUATOP T14C
AQUATOP T17CH
Légende
Q Débit [m3/h]
63
Pompes de chauffage ou de condenseur
Liquide pompé
Densité
=
=
=
eau
35 °C
994 kg/m3
AQUATOP T05C..
AQUATOP T06C..
AQUATOP T08C..
AQUATOP T10C..
AQUATOP T12C..
AQUATOP T07CHT..
Légende
Q Débit [m3/h]
Liquide pompé
Densité
=
=
=
eau
30 °C
995.6 kg/m3
AQUATOP T17CH..
AQUATOP T11CHT..
Légende
Q Débit [m3/h]
64
Performances
AQUATOP T..C sol -eau (selon données EN 255)
AQUATOP T..C R407C Température d'entrée du circuit sol ** [°C] ‐5 TVL. °C 35 40 45 50 55 35 40 45 50 55 35 40 45 50 55 35 40 45 50 55 35 40 45 50 55 35 40 45 50 55 Mo‐
dèle T05C T06C T08C T10C T12C T14C TVL:
WL:
KL:
AL:
WL kW 4.5 4.4 4.3 4.3 4.3 5.9 5.7 5.6 5.5 5.5 6.9 6.8 6.6 6.6 6.5 8.2 8.0 7.7 7.7 7.6 10.1 9.8 9.6 9.5 9.5 12.2 11.9 11.5 11.4 11.3 KL kW 3.3 3.0 2.8 2.5 2.3 4.3 3.9 3.6 3.3 3.0 5.1 4.7 4.2 3.9 3.6 6.0 5.5 5.1 4.6 4.2 7.5 6.9 6.3 5.9 5.4 9.0 8.3 7.6 7.0 6.5 0 5 AL COP WL KL AL COP WL KL AL COP kW ‐ kW kW kW ‐ kW kW kW ‐ 1.2 3.7 5.2 3.9 1.2 4.3 5.9 4.7 1.2 5.0 1.4 3.2 5.0 3.7 1.4 3.7 5.8 4.4 1.3 4.3 1.5 2.8 4.9 3.4 1.5 3.2 5.7 4.2 1.5 3.8 1.7 2.5 4.9 3.2 1.7 2.8 5.6 3.9 1.7 3.3 1.9 2.2 4.8 2.9 1.9 2.5 5.6 3.7 1.9 3.0 1.6 3.7 6.7 5.1 1.6 4.3 7.7 6.1 1.5 5.0 1.8 3.2 6.5 4.7 1.8 3.7 7.5 5.8 1.7 4.3 2.0 2.8 6.3 4.4 2.0 3.2 7.3 5.4 1.9 3.8 2.2 2.5 6.3 4.1 2.2 2.8 7.2 5.1 2.2 3.3 2.5 2.2 6.3 3.8 2.5 2.5 7.2 4.8 2.4 3.0 1.8 3.8 7.9 6.1 1.8 4.3 9.0 7.2 1.8 5.1 2.1 3.2 7.7 5.6 2.1 3.7 8.8 6.8 2.0 4.3 2.3 2.8 7.5 5.2 2.3 3.2 8.6 6.4 2.3 3.8 2.6 2.5 7.5 4.8 2.6 2.9 8.6 6.0 2.6 3.3 2.9 2.2 7.4 4.5 2.9 2.6 8.6 5.7 2.9 3.0 2.2 3.8 9.3 7.2 2.2 4.3 10.7 8.6 2.1 5.1 2.4 3.3 9.1 6.7 2.4 3.7 10.4 8.1 2.4 4.4 2.7 2.8 8.8 6.2 2.7 3.3 10.2 7.5 2.7 3.8 3.1 2.5 8.8 5.8 3.1 2.9 10.1 7.1 3.0 3.4 3.4 2.2 8.7 5.3 3.4 2.6 10.0 6.7 3.3 3.0 2.6 3.8 11.5 8.9 2.6 4.4 13.1 10.5 2.6 5.1 2.9 3.3 11.2 8.2 2.9 3.8 12.8 9.9 2.9 4.5 3.2 2.9 10.9 7.6 3.2 3.4 12.5 9.3 3.2 3.9 3.7 2.6 10.8 7.2 3.6 3.0 12.4 8.8 3.6 3.5 4.1 2.3 10.8 6.7 4.0 2.7 12.3 8.4 4.0 3.1 3.2 3.8 14.0 10.8 3.2 4.4 16.1 12.9 3.2 5.1 3.6 3.3 13.6 10.0 3.6 3.8 15.7 12.2 3.5 4.4 3.9 2.9 13.2 9.2 3.9 3.3 15.3 11.4 3.9 3.9 4.4 2.6 13.0 8.7 4.4 3.0 15.1 10.7 4.4 3.5 4.8 2.3 12.9 8.1 4.8 2.7 15.0 10.1 4.8 3.1 Température de départ de l'eau de chauffage
Puissance thermique
Puissance frigorifique
Puissance absorbée
**)
Mélange du circuit sol glycol éthylène 75/25
65
Performances
AQUATOP T..C eau-eau (selon données EN 14511)
AQUATOP T..C R407C Modé‐
le T05C T06C T08C T10C T12C T14C TVL:
WL:
KL:
AL:
66
Température d'entrée du circuit sol ** [°C] 10 TVL. °C 35 40 45 50 55 35 40 45 50 55 35 40 45 50 55 35 40 45 50 55 35 40 45 50 55 35 40 45 50 55 WL kW 7.0 6.9 6.7 6.6 6.5 9.1 8.9 8.7 8.5 8.4 10.7 10.5 10.3 10.1 10.0 12.6 12.4 12.1 11.9 11.7 15.4 15.1 14.8 14.7 14.5 19.3 18.8 18.4 18.1 17.7 KL kW 5.8 5.5 5.2 4.9 4.6 7.5 7.1 6.7 6.3 5.9 8.8 8.4 7.9 7.5 7.1 10.5 10.0 9.4 8.9 8.3 12.8 12.1 11.5 10.9 10.3 15.9 15.1 14.3 13.4 12.6 Température de départ de l'eau de chauffage
Puissance thermique
Puissance absorbée
15 AL COP WL KL AL COP kW ‐ kW kW kW ‐ 1.2 5.7 7.9 6.7 1.2 6.5 1.4 5.0 7.8 6.4 1.4 5.7 1.5 4.4 7.6 6.1 1.5 5.0 1.7 3.8 7.4 5.7 1.7 4.3 1.9 3.4 7.3 5.4 1.9 3.8 1.6 5.8 10.2 8.7 1.5 6.6 1.8 5.0 10.0 8.3 1.7 5.7 2.0 4.4 9.8 7.9 2.0 5.0 2.2 3.8 9.6 7.4 2.2 4.3 2.5 3.4 9.4 6.9 2.5 3.8 1.8 5.8 12.1 10.3 1.8 6.7 2.1 5.0 11.9 9.8 2.1 5.8 2.3 4.4 11.7 9.4 2.3 5.1 2.7 3.8 11.5 8.9 2.6 4.4 3.0 3.4 11.3 8.4 2.9 3.9 2.2 5.8 14.3 12.2 2.1 6.7 2.5 5.0 14.0 11.6 2.4 5.8 2.7 4.4 13.7 11.1 2.7 5.1 3.1 3.9 13.4 10.4 3.1 4.4 3.4 3.4 13.1 9.8 3.4 3.8 2.6 5.8 17.5 14.8 2.6 6.7 3.0 5.1 17.1 14.2 3.0 5.8 3.3 4.5 16.8 13.5 3.3 5.1 3.7 3.9 16.6 12.8 3.8 4.4 4.2 3.5 16.3 12.1 4.2 3.9 3.4 5.7 21.9 18.5 3.4 6.4 3.8 5.0 21.4 17.6 3.8 5.6 4.2 4.4 21.0 16.8 4.2 5.0 4.6 3.9 20.5 15.8 4.7 4.4 5.1 3.5 20.1 14.9 5.2 3.9 **)
Mélange du circuit sol glycol éthylène 75/25
Performances
AQUATOP T..H sol -eau (selon données EN14511)
AQUATOP T..H
R 407c
Température d'entrée du circuit sol (°C)
-5
Modèle
T17CH
T22H
T28H
T35H
T43H
TVL:
WL:
KL:
AL:
0
5
TVL
°C
WL
kW
KL
kW
AL
kW
COP
-
WL
kW
KL
kW
AL
kW
COP
-
WL
kW
KL
kW
AL
kW
COP
-
35
15.5
11.7
3.8
4.0
17.7
13.7
4.0
4.5
20.0
16.1
3.9
5.1
40
15.2
10.8
4.4
3.5
17.4
13.0
4.4
3.9
19.7
15.3
4.4
4.5
45
14.9
10.1
4.9
3.1
17.1
12.2
4.9
3.5
19.3
14.5
4.9
4.0
50
14.6
9.2
5.4
2.7
16.8
11.4
5.5
3.1
19.0
13.5
5.4
3.5
55
14.3
8.3
6.0
2.4
16.6
10.5
6.1
2.7
18.6
12.6
6.0
3.1
60
13.7
7.0
6.7
2.1
16.3
9.7
6.7
2.4
18.3
11.7
6.6
2.8
35
18.0
13.5
4.6
4.0
21.0
16.4
4.6
4.6
23.7
19.1
4.7
5.1
40
17.8
12.6
5.1
3.5
20.8
15.7
5.2
4.0
23.5
18.3
5.3
4.5
45
17.6
11.8
5.7
3.1
20.7
14.9
5.8
3.6
23.3
17.5
5.9
4.0
50
17.3
11.0
6.3
2.7
20.5
14.1
6.4
3.2
23.1
16.7
6.5
3.6
55
17.1
10.2
6.9
2.5
20.4
13.4
7.0
2.9
22.9
15.9
7.1
3.3
60
16.4
8.7
7.7
2.1
19.5
11.7
7.8
2.5
22.0
14.1
7.9
2.8
35
27.0
20.9
6.1
4.4
28.7
22.2
6.5
4.4
32.6
25.9
6.7
4.9
40
25.7
18.9
6.8
3.8
27.4
20.3
7.1
3.9
32.0
24.7
7.3
4.4
45
24.4
17.0
7.4
3.3
26.1
18.4
7.8
3.4
31.4
23.5
7.9
4.0
50
23.1
15.1
8.0
2.9
25.5
17.0
8.5
3.0
30.4
21.7
8.7
3.5
55
21.8
13.2
8.7
2.5
24.8
15.6
9.2
2.7
29.4
20.0
9.4
3.1
60
20.9
11.2
9.7
2.2
24.1
14.2
9.9
2.4
28.4
18.3
10.1
2.7
35
31.7
23.6
8.1
3.9
36.7
28.4
8.3
4.4
41.7
33.1
8.6
4.9
40
31.4
22.6
8.8
3.6
36.2
27.1
9.1
4.0
41.1
31.7
9.4
4.4
45
31.2
21.7
9.5
3.3
35.7
25.9
9.9
3.6
40.5
30.2
10.3
3.9
50
30.9
20.7
10.2
3.0
35.2
24.6
10.6
3.3
39.8
28.8
11.1
3.6
55
30.6
19.7
11.0
2.8
34.7
23.3
11.4
3.0
39.2
27.3
11.9
3.3
60
29.3
17.1
12.3
2.4
34.5
22.1
12.3
2.8
38.9
26.0
12.9
3.0
35
38.1
28.5
9.6
4.0
44.4
34.4
10.0
4.4
49.5
39.1
10.4
4.8
40
37.7
27.3
10.4
3.6
43.6
32.8
10.9
4.0
48.8
37.4
11.3
4.3
45
37.3
26.0
11.2
3.3
42.9
31.1
11.8
3.6
48.0
35.8
12.2
3.9
50
36.8
24.8
12.1
3.1
42.1
29.5
12.6
3.3
47.3
34.1
13.2
3.6
55
36.4
23.5
12.9
2.8
41.3
27.8
13.5
3.1
46.5
32.4
14.1
3.3
60
34.8
20.4
14.4
2.4
40.4
25.7
14.7
2.7
45.5
30.1
15.4
3.0
Température de départ de l'eau de chauffage
Puissance thermique
Puissance absorbée
67
Performances
AQUATOP T..H eau-eau (selon données EN14511)
AQUATOP T..H
R 407c
Température d'entrée d'eau [°C]
10
Modèle
T17CH
T22H
T28H
T35H
T43H
TVL:
WL:
KL:
AL:
68
15
TVL
°C
WL
kW
KL
kW
AL
kW
COP
-
WL
kW
KL
kW
AL
kW
COP
-
35
22.9
18.9
4.0
5.7
25.5
21.9
3.7
6.9
40
22.4
18.0
4.5
5.0
25.1
20.8
4.3
5.8
45
22.0
17.0
5.0
4.4
24.7
19.7
4.9
5.0
50
21.5
16.0
5.6
3.9
24.2
18.7
5.5
4.4
55
21.1
14.9
6.2
3.4
23.8
17.6
6.1
3.9
60
20.8
14.0
6.8
3.1
23.4
16.7
6.7
3.5
35
25.9
21.2
4.7
5.5
27.1
22.4
4.7
5.8
40
25.8
20.5
5.3
4.9
27.1
21.7
5.3
5.1
45
25.7
19.8
6.0
4.3
27.0
21.0
6.0
4.5
50
25.6
19.0
6.6
3.9
27.0
20.3
6.6
4.1
55
25.6
18.3
7.3
3.5
26.9
19.6
7.3
3.7
60
24.5
16.3
8.1
3.0
25.8
17.6
8.2
3.2
35
35.5
28.5
7.0
5.1
42.3
35.2
7.1
6.0
40
35.5
27.9
7.6
4.7
41.1
33.3
7.8
5.3
45
35.5
27.3
8.3
4.3
40.0
31.5
8.5
4.7
50
34.9
25.9
9.0
3.9
38.9
29.7
9.2
4.3
55
34.2
24.5
9.7
3.5
37.7
27.8
9.9
3.8
60
33.6
23.1
10.4
3.1
36.6
26.0
10.6
3.4
35
48.9
39.7
9.2
5.3
52.7
43.2
9.5
5.6
40
48.1
38.1
10.1
4.8
52.3
42.0
10.3
5.1
45
47.4
36.5
10.9
4.4
52.0
40.8
11.2
4.6
50
46.7
35.0
11.8
4.0
51.6
39.5
12.1
4.3
55
46.0
33.4
12.6
3.7
51.3
38.3
13.0
3.9
60
45.7
32.0
13.6
3.4
50.9
36.8
14.1
3.6
35
58.6
47.3
11.3
5.2
63.4
51.7
11.7
5.4
40
57.6
45.3
12.3
4.7
62.4
49.7
12.7
4.9
45
56.6
43.3
13.3
4.3
61.4
47.7
13.7
4.5
50
55.5
41.2
14.3
3.9
60.3
45.7
14.6
4.1
55
54.5
39.2
15.3
3.6
59.3
43.7
15.6
3.8
60
53.3
36.7
16.7
3.2
58.0
41.0
17.0
3.4
Puissance thermique
Puissance absorbée
Performances
AQUATOP T..HT sol -eau (selon données EN 14511)
AQUATOP T
R 134a
Modèle
T07C-HT
T11C-HT
TVL:
WL:
KL:
AL:
Température d'entrée du circuit sol (°C)
-5
0
5
TVL
°C
WL
kW
KL
kW
AL
kW
COP
-
WL
kW
KL
kW
AL
kW
COP
-
WL
kW
KL
kW
AL
kW
COP
-
35
6,1
4,4
1,6
3,8
7,0
5,3
1,6
4,2
8,1
6,5
1,6
5,0
40
6,0
4,1
1,9
3,2
6,9
5,0
1,9
3,6
8,0
6,1
1,9
4,2
45
5,9
3,8
2,1
2,8
6,8
4,6
2,1
3,1
7,8
5,7
2,1
3,7
50
5,8
3,5
2,4
2,5
6,6
4,2
2,4
2,8
7,6
5,2
2,4
3,2
55
5,7
3,2
2,6
2,2
6,5
3,9
2,6
2,5
7,4
4,8
2,6
2,8
60
5,6
2,9
2,8
2,0
6,4
3,5
2,9
2,2
7,3
4,4
2,9
2,5
65
---
---
---
---
6,3
3,1
3,1
2,0
7,1
4,0
3,1
2,3
35
8,9
6,5
2,3
3,9
10,2
7,9
2,3
4,4
11,9
9,6
2,3
5,2
40
8,7
6,1
2,6
3,4
10,0
7,4
2,6
3,8
11,6
9,0
2,6
4,4
45
8,5
5,6
2,9
2,9
9,8
6,8
3,0
3,3
11,3
8,3
3,0
3,8
50
8,3
5,1
3,2
2,6
9,5
6,3
3,3
2,9
10,9
7,7
3,3
3,3
55
8,1
4,7
3,5
2,3
9,3
5,7
3,6
2,6
10,6
7,0
3,6
2,9
60
7,9
4,2
3,9
2,1
9,1
5,2
3,9
2,3
10,3
6,4
3,9
2,6
65
---
---
---
---
8,9
4,6
4,3
2,1
10,0
5,7
4,3
2,3
Puissance thermique
Puissance absorbée
69
Performances
AQUATOP T..HT eau-eau (selon données EN 14511)
AQUATOP T
R 134a
Modèle
T07CHT
T11CHT
TVL:
WL:
KL:
AL:
70
Température d'entrée d'eau [°C]
10
15
TVL
°C
WL
kW
KL
kW
AL
kW
COP
-
WL
kW
KL
kW
AL
kW
COP
-
35
9,8
8,0
1,8
5,5
11,3
9,5
1,7
6,4
40
9,6
7,5
2,0
4,7
11,0
8,9
2,0
5,5
45
9,4
7,0
2,3
4,0
10,8
8,3
2,3
4,7
50
9,2
6,4
2,6
3,5
10,5
7,6
2,5
4,1
55
8,9
5,9
2,9
3,1
10,3
7,0
2,8
3,7
60
8,7
5,4
3,1
2,8
10,1
6,4
3,1
3,3
65
8,5
4,9
3,4
2,5
9,8
5,8
3,3
2,9
35
14,3
11,8
2,5
5,7
16,5
14,0
2,5
6,7
40
13,9
11,1
2,8
4,9
16,0
13,3
2,8
5,8
45
13,6
10,4
3,2
4,3
15,6
12,5
3,1
5,0
50
13,2
9,7
3,5
3,8
15,2
11,7
3,4
4,4
55
12,8
9,0
3,8
3,4
14,6
10,8
3,8
3,8
60
12,4
8,3
4,1
3,0
14,3
10,2
4,1
3,5
65
12,1
7,6
4,5
2,7
13,9
9,5
4,4
3,2
Puissance thermique
Puissance absorbée
TVL:
WL:
KL:
AL:
T14CR
T12CR
T10CR
T08CR
T06CR
T05CR
Model
18
TVL
°C
7
9
11
13
15
18
7
9
11
13
15
18
7
9
11
13
15
18
7
9
11
13
15
18
7
9
11
13
15
18
7
9
11
13
15
AQUATOP T CR
WL
kW
6.1
6.4
6.7
7.1
7.4
8.0
7.9
8.3
8.7
9.2
9.6
10.4
9.3
9.8
10.4
10.9
11.5
12.3
10.9
11.6
12.2
12.8
13.5
14.4
13.5
14.3
15.0
15.8
16.6
17.8
16.6
17.6
18.5
19.5
20.5
22.0
KL
kW
5.3
5.6
6.0
6.3
6.6
7.2
6.9
7.3
7.7
8.2
8.6
9.3
8.1
8.7
9.2
9.7
10.3
11.1
9.5
10.2
10.8
11.5
12.1
13.0
11.8
12.6
13.4
14.1
14.9
16.1
14.5
15.5
16.4
17.4
18.4
19.8
10
0.8
0.8
0.8
0.8
0.8
0.8
1.0
1.0
1.0
1.0
1.0
1.0
1.2
1.2
1.2
1.2
1.2
1.2
1.4
1.4
1.4
1.4
1.4
1.4
1.7
1.7
1.7
1.7
1.7
1.7
2.1
2.1
2.1
2.1
2.1
2.1
AL
kW
6.8
7.2
7.6
8.0
8.4
8.8
6.9
7.4
7.8
8.2
8.6
9.0
7.0
7.4
7.8
8.2
8.6
9.2
7.0
7.5
7.9
8.3
8.8
9.3
7.0
7.5
8.0
8.4
8.9
9.5
6.9
7.4
7.8
8.3
8.7
9.4
EER
-
5.7
6.1
6.4
6.8
7.2
7.7
7.4
7.9
8.4
8.8
9.3
10.0
8.8
9.4
9.9
10.5
11.1
11.9
9.5
10.2
11.0
11.9
12.7
13.9
11.7
12.7
13.6
14.6
15.6
17.0
14.8
16.0
17.1
18.3
19.5
21.2
KL
kW
6.6
7.0
7.3
7.7
8.0
8.6
8.6
9.0
9.5
9.9
10.4
11.1
10.2
10.7
11.3
11.8
12.4
13.2
11.0
11.8
12.6
13.4
14.2
15.4
13.6
14.6
15.5
16.5
17.5
18.9
17.1
18.2
19.4
20.5
21.7
23.4
WL
kW
15
0.9
0.9
0.9
0.9
0.9
0.9
1.1
1.1
1.1
1.1
1.1
1.1
1.3
1.3
1.3
1.3
1.3
1.3
1.5
1.5
1.5
1.5
1.5
1.5
1.9
1.9
1.9
1.9
1.9
1.9
2.2
2.3
2.2
2.2
2.2
2.2
AL
kW
Température d'entrée d'eau du circuit cédant de la chaleur [°C]
6.5
6.9
7.4
7.8
8.3
9.0
6.6
7.0
7.5
8.0
8.5
9.4
6.7
7.1
7.6
8.1
8.6
9.5
6.1
6.6
7.1
7.7
8.2
9.1
6.2
6.7
7.1
7.5
8.2
9.0
6.6
7.1
7.6
8.2
8.7
9.5
EER
-
6.1
6.5
6.9
7.3
7.7
8.3
8.0
8.5
9.0
9.5
10.0
10.7
9.4
10.0
10.6
11.2
11.8
12.8
9.9
10.8
11.7
12.5
13.4
14.7
12.2
13.2
14.3
15.3
16.4
18.0
15.1
16.5
17.8
19.2
20.5
22.6
KL
kW
7.0
7.4
7.8
8.2
8.6
9.2
9.1
9.6
10.1
10.6
11.1
11.8
10.6
11.3
11.9
12.5
13.1
14.1
11.5
12.4
13.3
14.2
15.0
16.4
14.1
15.2
16.3
17.3
18.4
20.0
17.5
18.9
20.2
21.6
22.9
24.9
WL
kW
20
0.9
0.9
0.9
0.9
0.9
0.9
1.1
1.1
1.1
1.1
1.1
1.1
1.3
1.3
1.3
1.3
1.3
1.3
1.6
1.6
1.6
1.6
1.6
1.7
2.0
2.0
2.0
2.0
2.0
2.0
2.4
2.4
2.4
2.4
2.4
2.3
AL
kW
7.1
7.6
8.1
8.5
8.9
9.4
7.1
7.5
8.0
8.4
8.9
9.7
7.3
7.8
8.3
8.7
9.2
9.8
6.3
6.8
7.3
7.7
8.2
8.9
6.2
6.5
7.1
7.7
8.2
9.0
6.3
6.8
7.4
8.0
8.7
9.7
EER
-
Performances
AQUATOP T..R (selon données EN 14511-Mode réfrigération)
Puissance thermique
Puissance absorbée
71
72
TVL:
WL:
KL:
AL:
Puissance thermique
Puissance absorbée
T14CR
T12CR
T10CR
T08CR
T06CR
T05CR
Model
18
7
9
11
13
15
18
18
7
9
11
13
15
18
7
9
11
13
15
18
7
9
11
13
15
18
7
9
11
13
15
TVL
°C
7
9
11
13
15
R407 C
AQUATOP T CR
6.9
7.2
7.6
8.0
8.3
8.9
9.0
9.4
9.9
10.3
10.8
11.5
10.5
11.0
11.6
12.2
12.7
13.6
11.3
12.2
13.0
13.8
14.7
15.9
13.9
14.9
15.9
16.9
17.9
19.4
17.3
18.5
19.8
21.1
22.3
24.2
5.8
6.2
6.5
6.9
7.3
7.8
7.6
8.0
8.5
9.0
9.4
10.1
8.9
9.5
10.0
10.6
11.2
12.0
9.5
10.3
11.1
11.9
12.8
14.0
11.6
12.6
13.6
14.6
15.6
17.1
14.4
15.7
17.0
18.2
19.5
21.4
25
WL
kW
KL
kW
1.1
1.1
1.1
1.1
1.1
1.1
1.4
1.4
1.4
1.4
1.4
1.4
1.6
1.6
1.6
1.6
1.6
1.6
1.9
1.9
1.9
1.9
1.9
1.9
2.3
2.3
2.3
2.3
2.3
2.3
2.8
2.8
2.8
2.8
2.8
2.8
AL
kW
5.6
5.9
6.2
6.5
6.9
7.4
5.5
5.9
6.2
6.5
6.9
7.5
5.6
6.0
6.4
6.7
7.1
7.5
5.1
5.5
5.9
6.3
6.7
7.3
5.1
5.5
5.9
6.3
6.7
7.3
5.1
5.5
6.0
6.4
6.9
7.7
EER
-
5.5
5.8
6.2
6.5
6.8
7.3
7.2
7.6
8.0
8.4
8.8
9.5
8.4
8.9
9.5
10.0
10.5
11.3
9.0
9.8
10.6
11.3
12.1
13.3
11.0
12.0
12.9
13.9
14.8
16.3
13.8
14.9
16.1
17.3
18.4
20.2
KL
kW
30
6.8
7.1
7.4
7.7
8.1
8.6
8.8
9.2
9.6
10.0
10.5
11.1
10.4
10.9
11.4
11.9
12.4
13.2
11.2
11.9
12.7
13.5
14.3
15.5
13.7
14.6
15.6
16.5
17.5
19.0
17.0
18.2
19.4
20.5
21.7
23.4
WL
kW
1.3
1.3
1.3
1.3
1.3
1.3
1.6
1.6
1.6
1.6
1.6
1.6
1.9
1.9
1.9
1.9
1.9
1.9
2.2
2.2
2.2
2.2
2.2
2.2
2.6
2.6
2.7
2.7
2.7
2.7
3.3
3.3
3.3
3.3
3.3
3.2
AL
kW
4.4
4.6
4.9
5.1
5.4
5.8
4.4
4.7
4.9
5.2
5.4
5.9
4.4
4.7
5.0
5.2
5.5
5.9
4.1
4.5
4.8
5.2
5.5
6.0
4.2
4.5
4.9
5.2
5.6
6.0
4.2
4.6
4.9
5.3
5.7
6.2
EER
-
5.2
5.5
5.8
6.1
6.4
6.8
6.8
7.1
7.5
7.9
8.3
8.8
8.0
8.4
8.9
9.4
9.8
10.5
8.5
9.3
10.0
10.7
11.5
12.6
10.5
11.4
12.3
13.2
14.1
15.4
13.1
14.2
15.2
16.3
17.4
19.0
KL
kW
35
6.7
6.9
7.2
7.5
7.8
8.3
8.6
9.0
9.3
9.7
10.1
10.7
10.2
10.6
11.1
11.5
12.0
12.7
11.0
11.7
12.4
13.2
13.9
15.0
13.5
14.4
15.3
16.2
17.1
18.4
16.8
17.9
18.9
20.0
21.1
22.7
WL
kW
1.4
1.4
1.4
1.4
1.4
1.4
1.8
1.8
1.8
1.8
1.8
1.8
2.2
2.2
2.2
2.2
2.2
2.2
2.5
2.5
2.5
2.5
2.5
2.5
3.0
3.0
3.0
3.0
3.0
3.0
3.7
3.7
3.7
3.7
3.7
3.7
AL
kW
3.7
3.8
4.0
4.2
4.4
4.8
3.7
3.9
4.1
4.3
4.5
4.8
3.7
3.9
4.1
4.3
4.5
4.9
3.5
3.8
4.1
4.4
4.7
5.1
3.5
3.8
4.1
4.4
4.7
5.1
3.5
3.8
4.1
4.4
4.7
5.1
EER
-
4.9
5.2
5.4
5.7
6.0
6.4
6.4
6.7
7.0
7.4
7.7
8.2
7.5
7.9
8.3
8.8
9.2
9.8
8.1
8.7
9.4
10.1
10.8
11.8
9.9
10.8
11.6
12.5
13.3
14.6
12.4
13.4
14.4
15.3
16.3
17.8
KL
kW
40
6.5
6.8
7.1
7.3
7.6
8.0
8.5
8.8
9.1
9.5
9.8
10.3
10.0
10.4
10.8
11.2
11.6
12.2
10.8
11.5
12.2
12.8
13.5
14.6
13.3
14.1
14.9
15.8
16.6
17.9
16.5
17.5
18.5
19.5
20.5
22.0
WL
kW
1.6
1.6
1.6
1.6
1.6
1.6
2.1
2.1
2.1
2.1
2.1
2.1
2.5
2.5
2.5
2.5
2.5
2.4
2.7
2.7
2.7
2.7
2.7
2.7
3.3
3.3
3.3
3.3
3.3
3.4
4.1
4.1
4.1
4.1
4.1
4.2
AL
kW
3.0
3.2
3.4
3.5
3.7
4.0
3.0
3.2
3.3
3.5
3.7
4.0
3.0
3.2
3.4
3.5
3.7
4.0
2.9
3.2
3.4
3.7
3.9
4.3
3.0
3.3
3.5
3.7
4.0
4.3
3.0
3.2
3.5
3.7
3.9
4.3
EER
-
4.6
4.8
5.0
5.3
5.5
5.9
5.9
6.2
6.5
6.8
7.1
7.6
7.1
7.4
7.8
8.1
8.5
9.0
7.6
8.2
8.9
9.5
10.1
11.1
9.4
10.2
10.9
11.7
12.5
13.7
11.7
12.6
13.5
14.4
15.3
16.6
KL
kW
45
6.4
6.7
6.9
7.1
7.3
7.7
8.3
8.6
8.9
9.2
9.5
9.9
9.9
10.2
10.6
10.9
11.2
11.8
10.7
11.3
11.9
12.5
13.2
14.1
13.0
13.8
14.6
15.4
16.2
17.4
16.3
17.2
18.1
19.0
19.9
21.2
WL
kW
1.8
1.8
1.8
1.8
1.8
1.8
2.4
2.4
2.4
2.4
2.4
2.3
2.8
2.8
2.8
2.8
2.8
2.8
3.1
3.1
3.0
3.0
3.0
3.0
3.7
3.7
3.7
3.7
3.7
3.7
4.6
4.6
4.6
4.6
4.6
4.6
AL
kW
2.5
2.6
2.7
2.9
3.0
3.2
2.5
2.6
2.8
2.9
3.0
3.2
2.5
2.7
2.8
2.9
3.1
3.3
2.5
2.7
2.9
3.1
3.3
3.7
2.5
2.8
3.0
3.2
3.4
3.7
2.6
2.8
2.9
3.1
3.3
3.6
EER
-
Performances
AQUATOP T..R (selon données EN 14511-Mode réfrigération)
TVL:
WL:
KL:
AL:
T43 HR
T35 HR
T28 HR
T22 HR
T17 CHR
Model
18
13
15
18
7
9
11
13
15
18
7
9
11
13
15
18
7
9
11
13
15
18
7
9
11
13
15
TVL
°C
7
9
11
AQUATOP T HR
R407 C
WL
kW
22.4
22.8
23.1
23.5
23.8
24.3
25.9
26.3
26.7
27.1
27.5
28.1
40.9
41.1
41.3
41.5
41.7
42.1
52.1
52.4
52.8
53.1
53.5
54.0
63.5
63.9
64.3
64.7
65.1
65.7
KL
kW
19.4
19.8
20.1
20.4
20.7
21.2
22.4
22.8
23.2
23.6
24.0
24.6
34.8
35.0
35.2
35.4
35.6
36.0
44.1
44.4
44.7
45.0
45.3
45.8
53.2
53.5
53.9
54.2
54.6
55.1
10
3.0
3.0
3.0
3.1
3.1
3.1
3.5
3.5
3.5
3.5
3.5
3.5
6.1
6.1
6.1
6.1
6.1
6.1
8.0
8.0
8.1
8.1
8.2
8.2
10.3
10.4
10.4
10.5
10.5
10.6
kW
AL
6.4
6.5
6.6
6.7
6.7
6.8
6.5
6.6
6.7
6.8
6.9
7.0
5.7
5.7
5.8
5.8
5.8
5.9
5.5
5.5
5.5
5.6
5.6
5.6
5.2
5.2
5.2
5.2
5.2
5.2
-
EER
20.3
20.7
21.0
21.3
21.7
22.2
23.6
24.0
24.4
24.8
25.2
25.8
34.3
35.4
36.7
37.9
39.1
40.9
43.4
44.8
46.3
47.8
49.3
51.5
52.3
54.0
55.8
57.6
59.4
62.1
kW
KL
23.6
24.1
24.4
24.7
25.1
25.6
27.4
27.8
28.2
28.6
29.0
29.7
40.5
41.8
43.1
44.4
45.7
47.7
51.6
53.2
54.8
56.4
58.0
60.5
62.9
64.9
66.9
68.9
70.9
73.9
kW
WL
15
3.4
3.4
3.4
3.4
3.4
3.5
3.8
3.8
3.8
3.9
3.9
3.9
6.3
6.4
6.4
6.5
6.6
6.8
8.3
8.4
8.5
8.6
8.8
9.0
10.7
10.9
11.1
11.2
11.4
11.7
kW
AL
6.0
6.1
6.2
6.2
6.3
6.3
6.2
6.3
6.3
6.4
6.5
6.6
5.5
5.6
5.7
5.8
5.9
6.0
5.3
5.3
5.4
5.5
5.6
5.7
4.9
5.0
5.1
5.1
5.2
5.3
-
EER
21.3
21.7
22.2
22.7
23.2
23.9
24.7
25.1
25.5
26.0
26.4
27.0
32.6
35.0
37.4
39.8
42.2
45.8
41.2
44.1
47.0
49.9
52.9
57.3
49.7
53.2
56.7
60.3
63.8
69.1
kW
KL
24.9
25.4
26.0
26.5
27.0
27.8
28.9
29.3
29.7
30.2
30.6
31.3
39.2
41.8
44.4
47.0
49.6
53.5
49.9
53.4
56.6
59.7
62.9
67.4
60.6
64.5
68.4
72.3
76.1
82.0
kW
WL
20
AL
3.7
3.7
3.8
3.8
3.8
3.9
4.2
4.2
4.2
4.2
4.2
4.3
6.7
6.8
7.0
7.2
7.4
7.7
8.7
9.3
9.5
9.8
10.1
10.1
11.0
11.3
11.7
12.0
12.3
12.9
kW
5.8
5.8
5.9
6.0
6.0
6.1
5.9
6.0
6.1
6.2
6.2
6.3
4.9
5.1
5.3
5.5
5.7
6.0
4.7
4.8
4.9
5.1
5.3
5.6
4.5
4.7
4.9
5.0
5.2
5.4
-
EER
Performances
AQUATOP T..HR (selon données EN14511-Mode réfrigération)
Puissance thermique
Puissance absorbée
73
74
TVL: Température de départ de l'eau de chauffage
WL: Puissance thermique
KL: Puissance frigorifique
AL: Puissance absorbée
T43 HR
T35 HR
T28 HR
T22 HR
T17HR
Model
4.3
4.6
8.2
9.1
26.5
27.4
29.0
31.5
32.5
37.9
48.3
52.2
48.2
61.1
66.0
58.4
74.2
80.2
20.7
21.2
21.7
22.3
23.1
24.4
25.0
25.6
26.2
26.8
27.8
30.9
33.3
35.7
38.1
40.5
44.1
39.0
42.0
44.9
47.8
50.8
55.2
47.1
50.6
54.2
57.8
61.3
66.7
11
13
15
18
7
9
11
13
15
18
7
9
11
13
15
18
7
9
11
13
15
18
7
9
11
13
15
18
70.2
66.3
62.3
57.9
54.6
51.4
45.7
43.1
40.5
30.9
30.2
29.6
25.9
25.3
24.7
24.2
20.2
9
13.5
12.9
12.5
12.1
11.7
11.3
10.8
10.3
10.0
9.7
9.4
7.9
7.7
7.4
7.2
7.0
4.7
4.7
4.6
4.6
4.6
4.2
4.2
4.1
4.1
4.0
kW
kW
AL
kW
25
WL
KL
TVL
°C
7
AQUATOP T HR
R407 C
5.0
4.8
4.6
4.5
4.3
4.2
5.1
4.9
4.8
4.6
4.4
4.3
5.4
5.2
5.0
4.8
4.6
4.4
5.9
5.8
5.6
5.5
5.4
5.3
5.3
5.3
5.2
5.2
5.1
5.1
-
EER
64.3
58.8
55.2
51.6
48.0
44.5
53.1
48.7
45.7
42.8
39.8
36.9
42.3
38.7
36.3
33.9
31.5
29.2
27.4
26.3
25.6
24.9
24.1
23.4
22.2
21.3
20.7
20.2
19.6
19.0
kW
KL
78.3
72.3
68.2
64.2
60.1
56.1
64.5
59.6
56.3
53.0
49.7
46.5
51.0
47.0
44.4
41.8
39.2
36.6
33.0
31.8
31.0
30.2
29.5
28.7
27.0
26.0
25.4
24.7
24.1
14.1
13.4
13.0
12.5
12.1
11.6
11.4
10.9
10.6
10.3
9.9
9.6
8.7
8.3
8.1
7.9
7.7
7.5
5.5
5.4
5.4
5.4
5.3
5.3
4.8
4.7
4.6
4.6
4.5
4.5
23.5
AL
kW
30
kW
WL
4.6
4.4
4.3
4.1
4.0
3.8
4.7
4.5
4.3
4.2
4.0
3.8
4.9
4.6
4.5
4.3
4.1
3.9
5.0
4.8
4.7
4.6
4.5
4.4
4.7
4.6
4.5
4.4
4.3
4.2
-
EER
61.9
56.5
52.9
49.3
45.7
42.0
51.1
46.7
43.8
40.9
38.0
35.1
40.5
37.0
34.7
32.3
30.0
27.6
27.1
25.9
25.0
24.2
23.3
22.5
21.4
20.4
19.8
19.1
18.5
17.9
kW
KL
76.5
70.6
66.5
62.5
58.5
54.4
63.1
58.3
55.0
51.8
48.6
45.4
49.7
45.9
43.3
40.8
38.2
35.7
33.4
32.0
31.1
30.2
29.3
28.5
26.8
25.7
25.0
24.2
23.5
22.8
kW
WL
35
14.7
14.1
13.6
13.2
12.8
12.4
12.0
11.6
11.2
10.9
10.6
10.3
9.2
8.9
8.7
8.4
8.2
8.0
6.3
6.2
6.1
6.1
6.0
5.9
5.3
5.2
5.2
5.1
5.0
5.0
kW
AL
4.2
4.0
3.9
3.7
3.6
3.4
4.2
4.0
3.9
3.7
3.6
3.4
4.4
4.2
4.0
3.8
3.6
3.4
4.3
4.2
4.1
4.0
3.9
3.8
4.0
3.9
3.8
3.8
3.7
3.6
-
EER
59.4
54.1
50.5
47.0
43.4
39.9
49.0
44.7
41.9
39.0
36.2
33.3
38.8
35.3
33.0
30.7
28.4
26.1
26.8
25.3
24.4
23.5
22.5
21.6
20.6
19.5
18.8
18.1
17.4
16.7
kW
KL
74.7
68.8
64.8
60.9
57.0
53.1
61.7
56.9
53.7
50.6
47.4
44.3
48.5
44.7
42.2
39.7
37.2
34.8
33.9
32.3
31.3
30.2
29.2
28.2
26.5
25.3
24.5
23.7
22.9
22.2
kW
WL
40
15.3
14.7
14.3
13.9
13.6
13.2
12.7
12.2
11.9
11.6
11.3
11.0
9.7
9.4
9.2
9.0
8.8
8.6
7.1
7.0
6.9
6.8
6.7
6.6
5.9
5.8
5.7
5.6
5.5
5.5
kW
AL
3.9
3.7
3.5
3.4
3.2
3.0
3.9
3.7
3.5
3.4
3.2
3.0
4.0
3.8
3.6
3.4
3.2
3.0
3.8
3.6
3.6
3.5
3.4
3.3
3.5
3.4
3.3
3.2
3.1
3.1
-
EER
57.0
51.8
48.4
44.9
41.5
38.1
46.9
42.7
39.9
37.1
34.4
31.6
37.0
33.6
31.3
29.1
26.8
24.6
26.4
24.8
23.8
22.7
21.7
20.6
19.7
18.6
17.8
17.1
16.3
15.5
kW
KL
72.9
67.2
63.4
59.6
55.8
52.1
60.2
55.6
52.5
49.4
46.3
43.2
47.2
43.6
41.1
38.7
36.3
33.8
34.4
32.6
31.4
30.3
29.1
27.9
26.2
24.9
24.1
23.2
22.3
21.5
kW
WL
45
AL
15.9
15.4
15.0
14.7
14.3
14.0
13.3
12.9
12.6
12.3
12.0
11.7
10.2
10.0
9.8
9.6
9.4
9.3
8.0
7.8
7.7
7.5
7.4
7.3
6.5
6.4
6.3
6.1
6.0
6.0
kW
3.6
3.4
3.2
3.1
2.9
2.7
3.5
3.3
3.2
3.0
2.9
2.7
3.6
3.4
3.2
3.0
2.8
2.7
3.3
3.2
3.1
3.0
2.9
2.8
3.0
2.9
2.9
2.8
2.7
2.6
-
EER
Performances
AQUATOP T..HR (selon données EN14511-Mode réfrigération)
Performances
Limites d'utilisation
Température de départ [C°]
Limites d'utilisation AQUATOP T..C
Température d'entrée de source [°C]
Limites d'utilisation AQUATOP T..H
75
Performances
Limites d'utilisation
Limites d'utilisation AQUATOP T07CHT-T11CHT
76
Courbes de performances
Puissance électrique absorbée - Puissance de réfrigération (KW)
eau-eau
Aquatop T05CRX (selon données EN14511-Mode réfrigération)
Départ 18°C
Départ 7°C
Départ 18°C
Départ 7°C
77
eau-eau
Aquatop T06CR(X) (selon données EN14511-Mode réfrigération)
Départ 18°C
Départ 7°C
Départ 18°C
Départ 7°C
78
eau-eau
Départ 18°C
Départ 7°C
Départ 18°C
Départ 7°C
79
eau-eau
Départ 18°C
Départ 7°C
Départ 18°C
Départ 7°C
80
eau-eau
Aquatop T12CR (selon données EN14511-Mode réfrigération)
Départ 18°C
Départ 7°C
Départ 18°C
Départ 7°C
81
eau-eau
Aquatop T14CR (selon données EN14511-Mode réfrigération)
Départ 18°C
Départ 7°C
Départ 18°C
Départ 7°C
82
eau-eau
Aquatop T17CHR (selon données EN14511-Mode réfrigération)
Départ 18°C
Départ 7°C
Départ 18°C
Départ 7°C
83
eau-eau
Aquatop T22HR (selon données EN14511-Mode réfrigération)
Départ 18°C
Départ 7°C
Départ 18°C
Départ 7°C
84
eau-eau
Départ 18°C
Départ 7°C
Départ 18°C
Départ 7°C
85
eau-eau
Départ 18°C
Départ 7°C
Départ 18°C
Départ 7°C
86
eau-eau
Départ 18°C
Départ 7°C
Départ 18°C
Départ 7°C
87
Vue d'ensemble des schémas standards (choix)
AQUATOP TC1
AQUATOP TC 1-6
AQUATOP TC 1-I
AQUATOP TC 2-I
AQUATOP TC 1-6-I
AQUATOP TC 2-6-I
AQUATOP TC 2-6-H
AQUATOP TC 2-6-7-H
AQUATOP TC 1-6-7
AQUATOP T 1
AQUATOP T 1-I
AQUATOP T 2-I
AQUATOP T 2-5-B-I
Propositions complémentaires de schémas hydrauliques
Standard complémentaire M
Etude spéciale nécessaire
Cascade AQUATOP T avec
séparation de l'ECS
AQUATOP TR
Réfrigéraion active
88
Groupe mélangeur
supplémentaire
Freecooling
Inclusion solaire 1 circuit
Préparation ECS
Inclusion solaire 1circuit
appoint chauffage
Option
ECS par charge Magro
ECS par accumulateur à registre
Circuit non mélangé
Circuit à vanne mélangeuse
Ballon mixte
Ballon tampon désaccouplé
Ballon tampon dans retour
Désignation du standard
Chauffage direct par sol
Composant du schéma
AQUATOP TC 1
Application / Description:
Pompe à chaleur en direct sur le
chauffage, sans ballon tampon.
Optimale pour le chauffage par le sol
avec au-moins 60% de débit d'eau de
chauffage constant.
Description des fonctions:
Mode chauffage
En cas de demande de chaleur la
pompe à chaleur est sollicitée par la
sonde retour interne et la sonde
extérieure B9. La pompe de circulation
Q9 intégrée est sous tension pendant
la saison de chauffage.
Eau chaude sanitaire
Une pompe à chaleur Multiaqua, peut
en option, assurer la préparation de
l'eau chaude sanitaire.
Option
Multiaqua
pour préparation de l'ECS
Pompe à chaleur compacte
Légende:
Option:
B9
E15
RX6
A6
N1
Q8
Q9
S3
Sonde extérieure
Pressostat (intégré)
Résistance électrique
chauffante (intégrée)
Régulateur de pompe à chaleur
(intégré)
Pompe du circuit sol
Pompe de circulation
Piège à boues
Commande à distance
89
AQUATOP TC 1-6
chauffage, sans ballon tampon.
La production d'eau chaude sanitaire
est assurée par un accumulateur d'eau
chaude à registre.
avec au moins 60% de débit d'eau de
chauffage constant.
Mode chauffage
extérieure B9. La pompe de circulation
est active pendant la saison de
chauffage. La vanne de direction Q3
est en position B.
L'activation de la préparation d'eau
chaude sanitaire se fait par la sonde
B3. La vanne d'inversion Q3 passe
en position A.
La charge dure jusqu'à ce que la
température de consigne soit atteinte
à la sonde B31.
La protection antilégionellose et le
complément de charge pour un niveau
de température supérieur sont assurés
par la résistance électrique K6.
La surface du registre doit
être adaptée à la puissance
de la pompe à chaleur.
Pompe à chaleur
Accumulateur d'eau chaude sanitaire
Option:
Légende:
B3
B9
B31
E15
RX6
N1
90
Sonde ECS
Sonde extérieure
Sonde ECS
Régulateur de pompe à
chaleur (intégré)
Q3
Q8
Q9
S3
K6
Vanne d'inversion
Piège à boues
chauffante pour ECS
A6
AQUATOP TC 1-I
Pompe à chaleur désaccouplée, avec
ballon tampon et circuit chauffage
glissant. Optimale pour le chauffage
par le sol ou par radiateurs à débit
variable.
Mode chauffage
En cas de demande de chaleur, la
sonde B4 et la sonde extérieure B9.
La pompe Q9 de charge du ballon est
mise sous tension simultanément.
La charge se prolonge aussi longtemps
que la valeur de consigne de la sonde
B4 n'est pas atteinte.
La préparation d'eau chaude sanitaire
peut se faire, en option, par une pompe
à chaleur Multiaqua.
Option
Pompe à chaleur
Ballon tampon
Option:
Légende:
B9
B4
E15
RX6
N1
Sonde extérieure
Sonde ballon, haute
chaleur (intégré)
Multiaqua
pour préparation
de l'ECS
Q2
Q8
Q9
EG
Pompe circuit chauffage
(intégrée)
(intégrée)
Vase d'expansion externe
A6
91
AQUATOP TC 2-I
Pompe à chaleur désaccouplée avec
mélangé. Optimale pour le chauffage
variable et pour l'optimisation des
temps de charge.
Mode chauffage
La pompe de charge Q9 du ballon
tampon se met en route simultanément.
Le ballon tampon est chargé. La charge
se poursuit jusqu'à ce que la valeur de
consigne soit atteinte à la sonde basse
B41. La vanne mélangeuse Y1 du
circuit de chauffage est pilotée par la
sonde départ B1.
Option
Multiaqua
pour préparation
de l'ECS
Pompe à chaleur
Ballon tampon
Option:
Légende:
B1
B9
B4
B41
E15
RX6
N1
92
Sonde départ
Sonde extérieure
Sonde ballon
Sonde ballon
chaleur (intégré)
Q2
Q8
Q9
Y1
EG
(intégrée)
(intégrée)
Mélangeur
A6
AQUATOP TC 1-6-I
Pompe à chaleur désaccouplée, avec
glissant La production d'eau chaude
sanitaire est assurée par un accumulateur d'eau chaude à registre.
ou par radiateurs à débit variable.
Mode chauffage
extérieure B9. La pompe Q9 de charge
du ballon est mise sous tension
simultanément. Le ballon est chargé.
La vanne d'inversion est en position B.
La charge se poursuit jusqu'à ce que
la valeur de consigne soit atteinte à la
sonde B4.
B3. La vanne de direction Q3 passe
en position A.
température de consigne soit atteinte
à la sonde B31.
La surface du registre de
l'accumulateur d'eau
chaude sanitaire doit être
adapté à la puissance de
la pompe à chaleur.
Pompe à chaleur
Accu. d'eau chaude sanitaire
Option:
Légende:
B9
B4
B3
B31
E15
RX6
N1
Sonde extérieure
Sonde ballon, haute
Sonde ECS
Sonde ECS, basse
chaleur (intégré)
Ballon tampon
Q2
Q3
Q8
Q9
K6
EG
Vanne d'inversion
(intégrée)
(intégrée)
chauffante
A6
93
AQUATOP TC 2-6-I
mélangé. Préparation de l'eau chaude
sanitaire au moyen d'un préparateur
d'ECS à registre. Optimale pour le
chauffage par le sol ou par radiateurs
à débit variable pour optimisation des
temps de fonctionnement.
Mode chauffage
La pompe de charge Q9 se met en
route simultanément. La vanne de
direction est en position B. Le ballon
tampon est chargé. La charge se poursuit jusqu'à ce que la valeur de consigne soit atteinte à la sonde basse B41.
La vanne mélangeuse Y1 du circuit de
chauffage est pilotée par la sonde
départ B1.
B3. La vanne de direction Q3 passe
en position A. La charge dure jusqu'à
ce que la température de consigne
soit atteinte à la sonde basse B31.
La surface du registre de
l'accumulateur d'eau
chaude sanitaire doit être
adapté à la puissance de
la pompe à chaleur.
Pompe à chaleur
Accu. d'eau chaude sanitaire
Ballon tampon
Option:
Légende:
B1
B9
B4
B3
B31
E15
RX6
N1
94
Sonde départ
Sonde extérieure
Sonde de ballon tampon,
haute
Sonde ECS
Sonde ECS , basse
(intégrée)
chaleur (intégré)
Q2
Q3
Q8
Q9
Y1
K6
EG
Pompe de circuit chauffage
Vanne d'inversion
Pompe circuit sol (intégrée)
(intégrée)
Entraînement mélangeur
Résistance électrique ECS
A6
AQUATOP TC 2-6-H
ballon mixte et circuit chauffage
mélangé.
La préparation d'eau chaude sanitaire
est intégrée. Optimale pour le
chauffage par le sol ou par radiateurs
à débit variable et besoin limité en
eau chaude sanitaire.
Mode chauffage
mixte se met en route simultanément.
Les deux vannes d'inversion sont en
position B. Le ballon se charge. La
charge se poursuit jusqu'à ce que la
valeur de consigne soit atteinte à la
sonde basse B41. La vanne mélangeuse Y1 du circuit de chauffage
est pilotée par la sonde départ B1.
B3. Les deux vannes d'inversion Q3
passent en position A. La charge dure
jusqu'à ce que la température de
consigne soit atteinte à la sonde B31.
par la résistance électrique R6.
sans intégration solaire
Pompe à chaleur
Ballon mixte
Légende:
B1
B3
B4
B9
E15
RX6
N1
TS
Sonde départ
Sonde ECS
Sonde de ballon,
Sonde extérieure
Pressostat
(intégrée)
chaleur (intégré)
Thermostat de sécurité
Q2
Q3
Q8
Q9
Y1
K6
EG
régulé
Vanne de direction
Pompe de circuit, sol
(intégrée)
Mélangeur
Pour des ballons mixtes > 1000 l
la vanne d'inversion inférieure
n'est pas indispensable.
Remarque:
Afin d'éviter des dommages au ballon
intérieur , il faut, avant mise en eau du
circuit chauffage, mettre l'accumulateur
d'ECS sous pression (c'est à dire le
mettre en eau en premier).
Option:
A6
95
AQUATOP TC 2-6-7-H
Application:
ballon mixte, avec inclusion solaire et
circuit chauffage régulé par vanne
mélangeuse. Applicable pour le chauffage par le sol ou par radiateurs à
débit variable et besoin limité en eau
chaude sanitaire.
mixte se met en route simultanément.
La vanne d'inversion Q3 est en position
B. La partie inférieure du ballon se
charge. La charge se poursuit jusqu'à
ce que la valeur de consigne soit
atteinte. La vanne mélangeuse Y1 du
circuit de chauffage est pilotée par la
sonde départ B1.
Mode chauffage
B3. La vanne d'inversion Q3 passe en
position A.
Pompe à chaleur
N1
96
Sonde départ
Sonde ECS
Sonde de ballon,
Sonde du collecteur
Sonde extérieure
Sonde ballon solaire
(intégrée)
chaleur LOGON B WP
(intégré)
Solaire
En cas d'écart entre sonde de
collecteur B6 et sonde de ballon B41,
la pompe solaire Q5 est activée et le
ballon chargé. Pour des températures
de ballon trop élevées un rétro-refroidissement par le collecteur se
fait de nuit.
Ballon mixte
Option:
Légende:
B1
B3
B4
B6
B9
B41
E15
K26
température de consigne soit atteint
à la sonde B3.
Q2
Q3
Q8
Q9
Q15
Y1
K6
EG
Vanne de direction
(intégrée)
(intégrée)
Mélangeur
A6
Remarque:
Afin d'éviter des dommages au ballon
intérieur, il faut avant mise en eau du
circuit chauffage, mettre l'accumulateur
d'ECS sous pression (c'est à dire le
mettre en eau en premier).
AQUATOP TC 1-6-7
chauffage sans ballon tampon.
à au moins 60% de débit constant
d'eau de chauffage. Préparation d'eau
chaude sanitaire par accumulateur
d'eau chaude à registres et inclusion
solaire.
Mode chauffage
pompe à chaleur est sollicitée par sa
sonde retour interne et la sonde extérieure B9.
La pompe de circulation Q9 est activée
durant la saison de chauffage. La vanne
de direction Q3 est en position B.
chaude sanitaire se fait par la sonde B3.
La vanne de direction Q3 passe en
position A. La charge dure jusqu'à ce
que la température de consigne soit
atteinte à la sonde B3. La protection
antilégionellose et le complément de
charge pour un niveau de température
supérieur sont assurés par la résistance
électrique R6.
Solaire
En cas d'écart entre sonde de collecteur B6 et sonde de ballon B31, la
pompe solaire Q5 est activée et le
ballon chargé. Pour des températures
de ballon trop élevées un rétro-refroidissement par le collecteur se fait
de nuit.
La surface du
registre doit être
adaptée à la
puissance de
a pompe à chaleur.
Pompe à chaleur
Accumulateur d'eau chaude sanitaire
Option:
Légende:
B1
B3
B6
B9
B31
E15
RX6
N1
Sonde départ
Sonde ECS
Sonde du collecteur
Sonde extérieure
Sonde accumulateur ECS,
basse
(intégrée)
chaleur (intégré)
Q2
Q3
Q8
Q9
Y1
K6
Vanne de direction
(intégrée)
(intégrée)
Mélangeur
A6
97
AQUATOP T 1-I
glissant. Optimale pour le chauffage
variable.
Mode chauffage
La pompe de charge Q9 de ballon
Le ballon est chargé. La charge se
poursuit jusqu'à ce que la valeur de
Option
Pompe à chaleur
Ballon tampon
Option:
Légende:
B4
B9
E15
RX6
N1
98
Sonde de ballon tampon,
haute
Sonde extérieure
(intégré)
chaleur (intégré)
Préparation
ECS Multiaqua
Q2
Q8
Q9
Pompe circuit sol
Pompe de charge ECS
A6
AQUATOP T 2-I
mélangé. Optimale pour le chauffage
variable et pour l'optimisation des
temps de fonctionnement.
Mode chauffage
départ B1.
La préparation de l'au chaude sanitaire
peut se faire en option par pompe à
chaleur à eau chaude sanitaire
Préparation
ECS Multiaqua
Pompe à chaleur
Sonde départ
Sonde ballon tampon, haute
Sonde extérieure
Sonde ballon tampon, basse
chaleur (intégré)
Ballon tampon
Option:
Légende:
B1
B4
B9
B41
E15
N1
Option
Q2
Q8
Q9
Y1
Pompe de circuit géothermique
Mélangeur
A6
99
AQUATOP T 2-5-B-I
mélangé. Préparation d'eau chaude
par préparateur d'eau chaud sanitaire
à échangeur externe (charge Magro).
ou par radiateurs à débit variable et
pour l'optimisation des temps de
fonctionnement et besoins en eau
chaude sanitaire plus importants.
Mode chauffage
La vanne de direction est en position B.
départ B1.
sonde B3. Les deux pompes de charge
Q3 sont activées. Le mélangeur thermique se charge de ne libérer la charge
de l'accumulateur d'ECS qu'à partir du
moment où la température de charge
minimale est atteinte. La charge se
poursuit jusqu'à ce que la valeur de
consigne soit atteint à la sonde B31.
par la résistance électrique R6.
Q33
Pompe à chaleur
Accu. d'eau chaude sanitaire Ballon tampon
Option:
Légende:
B1
B3
B4
B9
B31
B41
E15
N1
100
Sonde départ
Sonde ECS
Sonde extérieure
Sonde ECS, basse
spressostat (intégré)
chaleur (intégré)
Q2
Q3
Q8
Q9
Q33
Y1
K6
Vanne de direction
Pompe de circuit géothermique
Pompe de circulation (intégrée)
Pompe de circuit intermédiaire
ECS
Mélangeur
accumulateur ECS
A6
Schéma d'extension BL AQUATOP TC
Schéma d'extension BL AQUATOP T
Source eau souterraine à la place de
registre enfouis. Peut être combiné
avec toutes les applications
standards.
Mode chauffage
La pompe d'eau souterraine Q8 est
activée par la demande de chaleur.
Elle fonctionne avec un certain temps
d'avance, jusqu'à ce que la pompe de
circuit intermédiaire Q8 et la pompe à
chaleur soient à leur tout activées.
AQUATOP TC
Pompe à chaleur
AQUATOP T
Pompe à chaleur
Légende:
E15
N1
P
Q8
R
S2
Contrôleur de débit
chaleur (intégré)
Echangeur intermédiaire
Pompe d'eau souterraine et
pompe de circuit intermédiaire
Clapet anti retour
Filtre fin, maillage 281-350 mµ
101
Schémas additionnels
AQUATOP TC 2
Avec un module d'extension du
régulateur de la pompe à chaleur il est
possible de piloter un deuxième circuit
à vanne mélangeuse. Le deuxième
circuit à vanne mélangeuse peut être
combiné avec les schémas suivants:
2-I, 2-6-I, 2-6-H, 2-5-B-I, 2-6-7-H.
Deuxième circuit chauffage
à vanne à vanne mélangeuse
Légende:
Option:
BX21
N21
QX21
TS
QX23
102
Sonde départ
Module d'extension
Entraînement vanne
mélangeuse
Pompe du circuit à vanne
mélangeuse
X30
Thermostat de sécurité pour
chauffage par le sol,
uniquement avec standards 7
et 17
Schémas d'extension
Schéma d'extension M pour AQUATOP TC
Schéma d'extension M pour AQUATOP T
Mode réfrigération au moyen du
Freecooling. Dans la plupart des cas
la totalité de la puissance frigorifique
ne peut pas être fournie par le
Freecooling. Peut être combiné avec
les schémas suivants:
Standard 1 + mélangeur frigorifique
supplémentaire (possible uniquement
en cas d'exécution normale),
2-I, 2-6-I, 2-6-H, 2-5-B-I, 2-6-7-H.
Description de fonction:
Le mode réfrigération est activé selon
températures extérieure, intérieure ou
de façon manuelle. La pompe Q8 du
circuit sol est activée et la pompe Q2
du circuit chauffage fonctionne tant que
la réfrigération est activée ou qu'elle
n'est pas stoppée par un dispositif de
sécurité (pour éviter le formation de
condensats). Le mélangeur réfrigération
-chauffage Y1 régule la température de
départ en mode réfrigération.
Freecooling
AQUATOP TC
Pompe à chaleur
Freecooling
AQUATOP T
Pompe à chaleur
Option:
Légende:
B1
B9
E15
N1
TP
Sonde départ
Sonde extérieure
chaleur (intégré)
Contrôleur de point de rosée
Q2
Q8
Y1
Pompe du circuit chauffage
Pompe du circuit
géothermique
Mélangeur
A6
chauffage/réfrigération
103
AQUATOP T en cascade avec séparation hydraulique de l'ECS
Cascade:
Grâce au nouveau régulateur de
pompe à chaleur LOGON B WP61
plusieurs générateurs de chaleur d'une
même installation peuvent être combinés et exploités en cascade. Avec le
régulateur LOGON B WP61, des
cascades de jusqu'à maximum
6 pompes à chaleur sont possibles
sans problème.
Dans l'exploitation en cascade d'une
installation, les générateurs de chaleur
sont mis EN ou HORS service en
fonction de la demande de chaleur
momentanée: si avec les pompes
momentanément en fonctionnement les
besoins d'énergie exigés ne sont pas
couverts au bout d'un temps donné une
pompe à chaleur/générateur de chaleur
supplémentaire est sollicité.
Plusieurs pompes à chaleur, désaccouplées avec ballon tampon et du circuit
chauffage à vanne mélangeuse.
Une pompe à chaleur est spécifiquement attribuée à la préparation de l'eau
chaude sanitaire [AQUATOP T version
HT (haute température) est recommandée]. Préparation de l'ECS à l'aide
d'un préparateur avec échangeur
externe (charge Magro). Optimal en cas
de chauffage par le sol ou par radiateurs
avec débit variable, pour optimisation
des temps de fonctionnement et en cas
de demande d'ECS plus élevée.
104
Mode chauffage
première pompe à chaleur est activée
par la sonde B4 et la sonde extérieure
B9. La pompe de charge du ballon
démarre simultanément. Si la pompe à
chaleur momentanément sollicitée ne
parvient pas, au bout d'un certain temps,
à couvrir la demande d'énergie, une
deuxième pompe à chaleur est enclenchée( activation réglée par la sonde
B10 et la valeur de consigne associée).
La charge se poursuit jusqu'à ce que la
température de consigne soit atteinte à
la sonde basse B41 du ballon.
départ B1.
L'activation de la préparation d'ECS se
fait par la sonde B3. Les deux pompes
de charge Q3 et Q33 sont activées. Le
mélangeur thermique se charge de ne
libérer la charge de l'accumulateur
d'ECS qu'à partir du moment où la
température de charge minimale est
atteinte.
valeur de consigne soit atteint à la
sonde B31. La protection antilégionellose et le complément de charge pour
un niveau de température supérieur
sont assurés par la résistance
électrique K6.
Grâce à la séparation hydraulique de
l'ECS, il est possible de choisir et de
dimensionner une pompe à chaleur
spécialement pour la préparation de
Il est par exemple possible de combiner
une AQUATOP T exécution normale
avec une AQUATOP T THT (version
haute température).
Ceci permet une production plus efficace de l'ECS et en même temps
d'avoir une plus grande efficacité de
l'installation, du fait qu'en été, seule la
pompe affectée à la préparation de
l'ECS travaillera. En mode chauffage
les puissance des deux pompes à
chaleur s'additionnent pour couvrir la
demande de chaleur.
Propositions hydrauliques supplémentaires
AQUATOP T en cascade avec séparation hydraulique de l'ECS
Pompe à chaleur
Pompe à chaleur
Ballon ECS
Ballon tampon
Pompe à chaleur
Ballon ECS Ballon tampon
Pompe à chaleur
Légende:
B1
B3
B4
B9
B10
B31
B41
N1
Sonde départ
Sonde ECS
Sonde ballon tampon
Sonde extérieure
Sonde départ conduite de
distribution
Sonde ECS, basse
chaleur (intégré)
Option:
Q2
Q3
Q8
Q9
Q33
Y1
Pompe de charge ECS
Pompe circuit source
Pompe du circuit
intermédiaire ECS
Mélangeur
A6
105
AQUATOP TR avec réfrigération active
Pompe à chaleur réversible
(AQUATOP TR) désaccouplée avec
ballon tampon et circuit chauffage à
vanne mélangeuse, en combinaison
avec un système de distribution
convenant au chauffage et à la réfrigération (par ex. FanCoil).
Mode chauffage
En cas de demande la pompe à chaleur
est activée par la sonde B4 et la sonde
extérieure B9. La pompe de charge du
ballon tampon Q9 est activée simultanément. Les vannes K28 restent en position AB-B. Le ballon est chargé.
valeur de consigne soit atteinte à la
sonde basse B41. La vanne mélangeuse Y1 du circuit de chauffage
est pilotée par la sonde départ B1.
En cas de demande de froid la pompe
à chaleur est activée par la sonde B4 et
la sonde extérieure B9. La vanne à
quatre voies Y22 de la pompe à chaleur
est également sollicitée et il en résulte
une inversion du processus de la
pompe à chaleur: le côté cession de
chaleur (condenseur) devient côté
absorbant la chaleur (évaporateur),
c'est à dire que le système de distribution du chauffage est maintenant refroidi et la source froide réchauffée.
Les vannes K28 sont activées simultanément (position AB-A) et inversent la
charge respectivement la décharge du
ballon tampon. La pompe de charge
Q9 du ballon est mise simultanément
sous tension. Le ballon est chargé
jusqu'à ce que la valeur de consigne
du ballon tampon soit atteinte.
réfrigération est pilotée par la sonde
départ B1.
106
Attention:
Dans les applications avec réfrigération active une isolation étanche à
la diffusion de vapeurs est indispensables pour tous les éléments
de l'installation (conduites, pompes,
robinetterie, ballons etc.)
Par les chauffages par le sol, seule
une réfrigération partielle est possible avec des températures de
départ de plus de 18°C!
Un système de surveillance de la
formation de condensats doit être
prévu!
Application à n'envisager qu'avec
un système de distribution convenant
pour le chauffage et la réfrigération
(par ex. Fan Cool).
Les vannes d'inversion de processus
K28 sont à recommander pour la
réfrigération active avec des
températures de systèmes de 7/12°C
et de grands volumes tampon.
Pour des applications de réfrigération
partielle (température de système
> 18°C, chauffages par le sol) elles
ne sont pas nécessaires.
Pour toutes les AQUATOP TR
réversibles la pompe de source Q8
doit être à vitesse de rotation
variable!
AQUATOP TR avec réfrigération active
Pompe à chaleur
Ballon tampon
Pompe à chaleur
Ballon tampon
Légende:
B1
B4
B9
B41
N1
Sonde départ
Sonde extérieure
chaleur (intégré)
Option:
Q2
Q8
Q9
E15
Y1
K28
Pompe de source à vitesse
de rotation variable
Entraînement vanne
mélangeuse
Demande de froid
A6
K6
La surface du registre doit être
adaptée à la puissance de la pompe
à chaleur.
107
Régulateur de pompe à chaleur LOGON B WP
Description de l'appareil
Le régulateur de pompe à chaleur
LOGON B WP convient à toutes les
pompes à chaleur sol- eau et sol eau
de l'assortiment disponible.
Le régulateur de pompe à chaleur
contrôle et régule une installation de
chauffage complète, est spécialement
adapté à la régulation de la pompe à
chaleur AQUATOP T et conçu de
façon que tous les standards
AQUATOP de cette documentation
puissent être réalisés.
Fonctions
Mode de chauffage fonction des
conditions extérieures.
Management de la chaleur avec
priorité de l'eau chaude sanitaire
sur le chauffage (au choix).
Commande d'un deuxième
générateur de chaleur avec
reconnaissance du mode de
fonctionnement optimal et du plus
grand apport possible de la pompe
à chaleur.
Surveillance de la source froide et
pilotage de la pompe de sonde
géothermique ou d'eau souterraine.
Courbe de chauffe auto-adaptable
fonctionnant avec sonde
d'ambiance.
Management du compresseur sur
les pompes à chaleur à deux
compresseurs.
Fonction diagnostics pour la
communication des températures
de fonctionnement, entrées, sorties
et exigences de l'installations.
Fonctions supplémentaires du
LOGON B WP61
Système bus LPB avc jusqu'à
15 circuits chauffage par segments.
Fonctionnement bivalent avec
générateur de chaleur supplémentaire (mazout/gaz).
Cascades de jusqu'à maximum
6 pompes à chaleur
Fonction de réfrigération améliorée
(tant pour la réfrigération passive
que pour la réfrigération active.
Fonction réfrigération sur tous les
circuits (zones) de chauffage.
Surveillance du point de rosée par
thermo-hygromètre.
Fonction solaire améliorée (appoint
au chauffage, ECS)
Fonction piscine
Pilotage des pompes par variation
de vitesse de rotation.
Libération tarifs heures creuses
pour ECS ou charge de ballon
tampon.
Résistances chauffantes électriques
différentiables à plusieurs allures
(1, 2 ou 3): départ pompe à chaleur
(3 allures), ballon tampon, accumulateur ECS.
Conformité aux exigences du
fournisseur de courant
Le compresseur de la pompe à
chaleur ou pour la préparation de
l'eau chaude sanitaire enclenché au
maximum trois fois par heure.
Arrêt de la pompe à chaleur sur la
base de signaux du fournisseur
d'électricité avec possibilité
d'adjoindre un deuxième
générateur de chaleur.
Intérêt pour l'utilisateur / utilisation:
Utilisation simple
Choix facile (plus chaud / moins
chaud)
Menu conversationnel
Grand display avec affichage de
l'heure, de la date et de la température extérieure
Affichage du diagnostic de
fonctionnement et des états de
service
Touche de sélection des modes
de fonctionnement pour
"automatique", "party", "vacances",
"deuxième générateur de chaleur",
"été" et "HORS".
108
-
Possibilité de programmer l'abaissement de la courbe de chauffe
Programme horaire pour la préparation de l'eau chaude sanitaire (la
préparation de l'eau chaude sanitaire peut être déplacée de façon
précise sur une tranche horaire de
la nuit).
Options
Régulateurs d'ambiance raccordables.
Module supplémentaire pour
pilotage d'un deuxième circuit de
chauffage.
Intérêt de l'installation de la pompe
à chaleur:
Mode de fonctionnement monovalent, monoénergie et bivalent
parallèle ou alternatif.
Commande d'une résistance
électrique chauffante sur le départ
ou pour la préparation de l'eau
chaude sanitaire (deuxième
générateur de chaleur) compteur
horaire pour chacun des compresseurs et chacune des résistances
électriques chauffantes.
Priorité à l'eau chaude sanitaire
sur le chauffage.
Affichage détaillé des dérangements de la pompe à chaleur et
de l'installation de chauffage.
Notes
109
Notes
110
Service:
ELCO GmbH
D - 64546 Mörfelden-Walldorf
ELCO Austria GmbH
A - 2544 Leobersdorf
ELCOTHERM AG
CH - 7324 Vilters
ELCO-Rendamax B.V.
NL - 1410 AB Naarden
ELCO Belgium n.v./s.a.
B - 1070 Anderlecht
ELCO Italia S.p.A.
I - 31023 Resana

Documents de planification

Transcription

Documents pareils

Stop info chauffage solaire

pompe à viDe

Télécharger le pdf de cette réalisation

Présentation Therconx - Formation Environnement

K 1152 TS T

chauffage gaz radiant - Foussier Quincaillerie

OPEL GT 1900 – 1973 – LISTE PIECES MANQUANTES – bobiciel

Support fourni : Nouvelle formation Lycée Léonard de Vinci à Antibes

Mécanique, Mécanique des fluides

pompes de forage
