Catalogue PLANET-WATTOHM 2012

Boîtes
Boîtes de sol de s
LOGIX
LOGIX
™
™

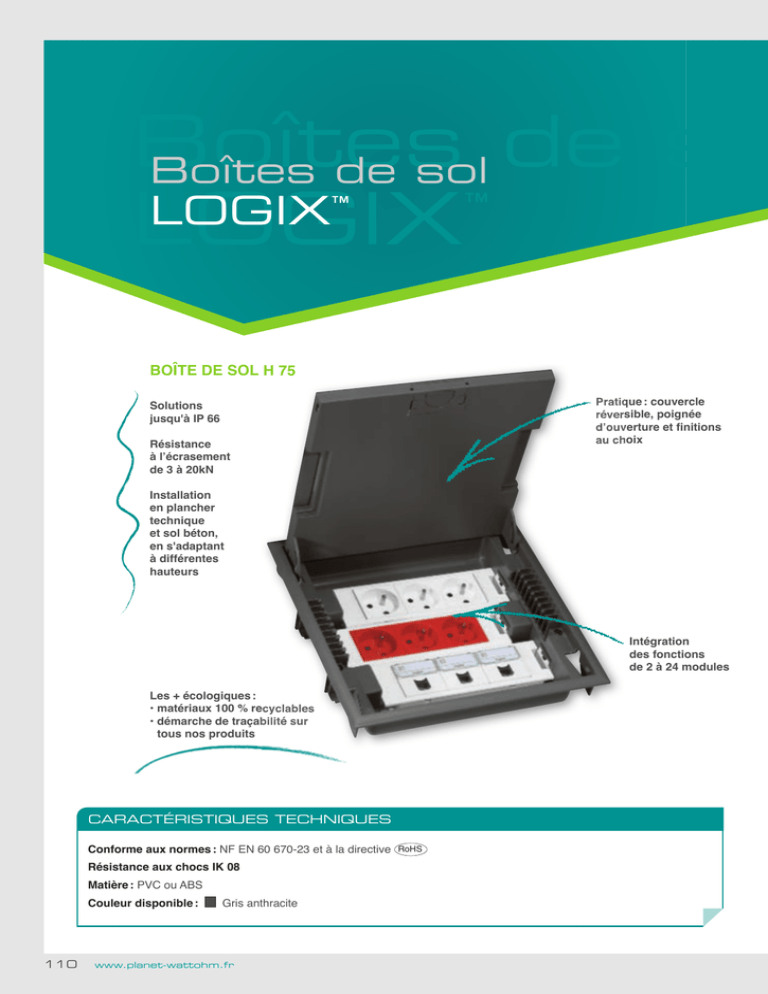

BOÎTE DE SOL H 75
Pratique : couvercle
réversible, poignée
d’ouverture et finitions
au choix
Solutions
jusqu'à IP 66
Résistance
à l’écrasement
de 3 à 20kN
Installation
en plancher
technique
et sol béton,
en s'adaptant
à différentes
hauteurs
Intégration
des fonctions
de 2 à 24 modules
Les + écologiques :
• matériaux 100 % recyclables
• démarche de traçabilité sur
tous nos produits
CARACTÉRISTIQUES TECHNIQUES
Conforme aux normes : NF EN 60 670-23 et à la directive
Résistance aux chocs IK 08
Matière : PVC ou ABS
Couleur disponible :
110
Gris anthracite
www.planet-wattohm.fr
RoHS
• Site de production certifié ISO 9001 et 14001
• Produit conforme à la Directive RoHS
• Fiches PEP disponibles sur notre site web
Flashez ici
et accédez à la
fiche technique
Boîte de sol
hauteur 65
Boîte de sol
hauteur 75
Trappe
de visite
Boîte de sol
hauteur 95
Retrouvez les informations techniques et les actualités produits sur notre site web.
www.planet-wattohm.fr
111
TERTIAIRE
Boîte de sol haute résistance
INDUSTRIE
Boîtes de sol 2 modules finition inox et laiton
RÉSIDENTIEL
Système
d’alimentation
par le sol
Boîtes de sol
Logix™
BOÎTES DE SOL 2 MODULES
Réf.
Colis.(1)
BOÎTES D'ENCASTREMENT
28600
1P
Boîte d'encastrement pour sol béton et pour boîte de sol ronde 2 modules
28615
1P
Boîte d'encastrement pour sol plancher et pour boîte de sol ronde 2 modules
28504
1P
Boîte de sol ronde 2 modules 45 - inox
28509
1P
Boîte de sol ronde 2 modules 45 - laiton
BOÎTES DE SOL
réf. 28504
BOÎTES DE SOL 3 MODULES
Réf.
Colis.(1)
BOÎTE D'ENCASTREMENT
28009
1P
Boîte d'encastrement pour sol béton et pour boîte de sol 3 modules
28079
1P
Boîte de sol ronde 3 modules 45 - plastique
BOÎTE DE SOL
réf. 28079
BOÎTES DE SOL ÉPAISSEUR 65
Réf.
Colis.(1)
BOÎTES D'ENCASTREMENT 65 ET 75
28010
1P
Épaisseur 65 et 75 mm pour sol béton et boîte de sol (réfs 28120/28121/28122/28123)
28011
1P
Épaisseur 65 et 75 mm pour sol béton et boîte de sol (réfs 28130/28131/28150/28151)
28120
1P
10 modules (4 appareillages 45) - finition couvercle finition au choix
28121
1P
10 modules (4 appareillages 45) - finition couvercle inox
28130
1P
16 modules (8 appareillages 45) - finition couvercle finition au choix
28131
1P
16 modules (8 appareillages 45) - finition couvercle inox
réf. 28010
BOÎTES DE SOL (APPAREILLAGE VERTICAL)
réf. 28120
Informations techniques page 115
112
www.planet-wattohm.fr
(1)
M : mètre linéaire. P : pièce
Boîtes de sol
Logix™
BOÎTES DE SOL ÉPAISSEUR 75 - 105
Colis.(1)
Réf.
BOÎTES D'ENCASTREMENT 65 ET 75 (APPAREILLAGE HORIZONTAL)
28010
1P
Épaisseur 65 et 75 mm pour sol béton et boîte de sol (réfs 28120/28121/28122/28123)
28011
1P
Épaisseur 65 et 75 mm pour sol béton et boîte de sol (réfs 28130/28131/28150/28151)
28015
1P
Épaisseur uniquement 75 mm pour sol béton et boîte de sol (réfs 28140/28141)
28122
1P
12 modules (6 appareillages 45) - finition couvercle finition au choix
28123
1P
12 modules (6 appareillages 45) - finition couvercle inox
28140
1P
18 modules (9 appareillages 45) - finition couvercle finition au choix
28141
1P
18 modules (9 appareillages 45) - finition couvercle inox
28150
1P
24 modules (12 appareillages 45) - finition couvercle finition au choix
28151
1P
BOÎTES DE SOL
réf. 28010
24 modules (12 appareillages 45) - finition couvercle inox
TRAPPES DE VISITE
réf. 28122
28106
1P
Trappe de visite - espace accessible 165 x 171 mm - multisol - finition inox
28107
1P
Trappe de visite - espace accessible 165 x 171 mm - multisol - finition couvercle finition au choix
28108
1P
Trappe de visite - espace accessible 260 x 171 mm - multisol - finition inox
28109
1P
Trappe de visite - espace accessible 260 x 171 mm - multisol - finition couvercle finition au choix
BOÎTES DE SOL 95
Colis.(1)
Réf.
réf. 28012
BOÎTES D'ENCASTREMENT
28012
1P
Épaisseur 95 pour sol béton et boîte de sol - 8 modules
28013
1P
Épaisseur 95 pour sol béton et boîte de sol - 16 modules
28014
1P
Épaisseur 95 pour sol béton et boîte de sol - 24 modules
28080
1P
8 modules (4 appareillages 45) - finition couvercle finition au choix
28081
1P
8 modules (4 appareillages 45) - finition couvercle inox
28100
1P
16 modules (8 appareillages 45) - finition couvercle finition au choix
28101
1P
16 modules (8 appareillages 45) - finition couvercle inox
28110
1P
24 modules (12 appareillages 45) - finition couvercle finition au choix
28111
1P
24 modules (12 appareillages 45) - finition couvercle inox
réf. 28100
VERTÈBRE LOGIXTM
Gris
Réf.
32227
tertiaire
BOÎTES DE SOL (APPAREILLAGE VERTICAL)
Colis.(1)
1P
Vertèbre de bureau - 2 compartiments - hauteur 0,77 m
réf. 32227
Informations techniques page 118
Trappes de visites page 121
www.planet-wattohm.fr
113
Boîtes de sol
Logix™
BOÎTE DE SOL HAUTE RÉSISTANCE
Réf.
réf. 28152
28152
Réf.
réf. 28156
Colis.(1)
1P
Colis.(1)
BOÎTE D'ENCASTREMENT POUR CHARGES LOURDES
Épaisseur 105 - 140 mm pour sol béton et boîtes de sol charges lourdes
BOÎTES DE SOL HAUTE RÉSISTANCE (APPAREILLAGE HORIZONTAL)
28155
1P
Trappe de visite - finition couvercle finition au choix - IP 66
28156
1P
24 modules (12 appareillages 45) - finition couvercle finition au choix - sortie de câble centrale - IP 66
28158
1P
24 modules (12 appareillages 45) - finition couvercle finition au choix - sorties de câble latérales - IP 30
28153
1P
Support charge standard 8 kn
28154
1P
Support charge lourde 20 kn
28157
1P
Sortie de câble
PASSE-CÂBLE
Réf.
réf. 47301
47301
Colis.(1)
1P
Passe-câble gris anthracite Ø 125 mm
Informations techniques page 120
Boite de soL haute résistance
Pour les chantiers tertiaires nécessitant un
nettoyage à grande eau* et/ou une résistance
mécanique importante (800 Kg à 2 T).
* IP30 à IP66
114
www.planet-wattohm.fr
(1)
M : mètre linéaire. P : pièce
Boîtes de sol
Logix™ 2 modules
CARACTÉRISTIQUES TECHNIQUES
Encombrement
- Permettent d'intégrer toutes les fonctions de 1 ou 2 modules
Espace Liberté.
- S'installent sur sol béton (ép. 50 mm mini) ou sur plancher
technique (ép. 60 mm mini, dalle comprise) grâce aux boîtes
réfs 28600 ou 28615.
Caractéristiques
- Ø extérieur : 100 m
- Saillie maximum : 4,5 mm
- Charge ponctuelle : 150 kg
- Charge répartie : 500 kg
Boîte de sol IP 24-7 finition inox
réf. 28504
Hauteur minimum
50 mm
Boîtes de sol IP 24-7
Hauteur maximum
70 mm
Pour installation mixte (béton / plancher technique)
Boîtes d'encastrement pour plancher technique
Boîte de sol IP 24-7 finition laiton
réf. 28509
- Reçoit les réfs 28504 et 28509.
- Dimensions : Ø 83,5 mm
- Ø de perçage : 86 mm avec scie cloche.
- Livrée avec serre-câble.
- Entrées de tubes : 2 x 20 mm sur fond et 2 x Ø 20 mm sur côté.
Fixation plancher technique
réf. 28615
Boîtes d'encastrement pour prise de sol béton
Profondeur mini :
60 mm sans serre-câble - 68 mm avec serre-câble
tertiaire
- Reçoit les prises de sol Interlink (réf. 28504 et 28509).
- Livrés avec couvercle d'étanchéité et virole de réglage en hauteur.
- Entrées de tubes : 4 x Ø 20 mm et 4 x Ø 16 mm.
- Juxtaposition par queues d'aronde.
- Dimensions : 100 x 100 mm.
- Fixation par vis ou cloueur automatique.
Boîte encastrement béton - réf. 28600
Epaisseur plancher :
mini 10 mm - maxi 40 mm
Serre-câble
100 mm
Juxtaposition, entrées de tubes
100 mm
www.planet-wattohm.fr
115
Boîtes de sol
Logix™ 3 modules
CARACTÉRISTIQUES TECHNIQUES
Boîte de sol 3 modules - réf. 28009
Encombrement de la boîte de sol
A
C
D
B
Encombrement de la boîte d'encastrement
E
Les supports d'appareillage permettent le montage d'une prise
Logix standard 2 modules et d'une prise RJ 45 1 module uniquement.
Clipsage en face avant des prises directement dans le support
3 modules.
A
B
C
D
E
76
51
94
22,5
136
1
CLACK!
2
B
A
C
D
E
Possibilité d'installer une fiche droite ou une fiche coudée.
La hauteur minimum pour installer une boîte de sol 3 modules doit
être de 80 mm.
En plancher technique
Ø 90
90 min.
Le support d'appareillage à l'intérieur de la boîte 3 modules bascule
permettant d'insérer une fiche droite ou une fiche coudée.
Dans chappe béton avec boîte d'encastrement béton réf. 28009
80 min.
Info techniques
- Essai ou compression, 500N sur 1 cm 2 pendant 1 min. : conforme
suivant la norme NF EN 60670-23
- Essai de manoeuvre du couvercle : en essai interne, pas de
dégradation du produit après 10000 ouvertures/fermetures.
Caractéristiques matières
Les boîtes de sol 3 modules sont en plastique PC/ABS RAL 7030.
Température d'utilisation de transport et de stockage : - 5 °C / + 60 °C
116
www.planet-wattohm.fr
Boîtes de sol
Logix™ hauteur 65
CARACTÉRISTIQUES TECHNIQUES
Boîte de sol hauteur 65 - réf. 28010
Dimensions
212
307
230
325
270
Mise en œuvre
1
2
4
435
215
310
tertiaire
mm
10
m
360
6m
340
255
3
5
Réfs
A (mm)
B (mm)
28120 - 28121
212
252
28130 - 28131
306
252
65,5
4,5
250
A
B
65 mm
H
18 - 48mm
Hauteur minimum : 65 mm
Hauteur maximum : 120 mm
www.planet-wattohm.fr
117
Boîtes de sol
Logix™ hauteur 75
CARACTÉRISTIQUES TECHNIQUES
Boîte de sol hauteur 75
252
307
270
212
4,5
4,5
4,5
Dimensions
Mise en œuvre
2
3
4
230
270
360
1
6m
mm
10
m
340
360
5
Réfs
A (mm)
B (mm)
28122 - 28123
212
252
28140 - 28141
252
252
28150 - 28151
306
252
A
380
B
P
360
L
75
105
mm
mm
18-48 mm
435
118
www.planet-wattohm.fr
325
Boîtes de sol
Logix™ hauteur 95
CARACTÉRISTIQUES TECHNIQUES
Boîte de sol hauteur 95
Dimensions
Découpe (mm)
Type de boîte
Cote
de réservation
A
B
au sol
(mm) (mm) Plancher Emportede la boîte
technique pièce
d'encastrement
(mm)
Boîte de sol
8 modules (4 postes)
169
201
256 x 170 210 x 129
198 x 256
Boîte de sol
16 modules (8 postes)
289
321
256 x 290 210 x 249
318 x 256
Boîte de sol
409
24 modules (12 postes)
441
256 x 410 210 x 369
438 x 256
Mise en œuvre
A
A
B
B
1
A (mm)
B (mm)
28080 - 28081
256
170
28100 - 28101
256
290
28110 - 28111
256
410
2
B
A
284
Réfs
16÷42
93
3
tertiaire
A
4
B (mm)
28080
129
210
28100
249
210
28110
369
210
A
B
B
A
8
A (mm)
4
Réfs
7
254
90,5
5
Cotes au sol de réservation pour boîtes d'encombrement
Réfs
L (mm)
P (mm)
28012
256
198
28013
256
318
28014
256
438
P
L
B
97,5
www.planet-wattohm.fr
119
Boîtes de sol
Logix™ haute résistance
CARACTÉRISTIQUES TECHNIQUES
Dimensions
Boîte de sol Haute Résistance
480
480
x4
x4
Mise en œuvre
x1
1
2
Réf. 28152
Dim. 480 x 480 mm
1-2
M4 x 45 (x4)
M6 x 40 (x4) < 8 KN
Réf. 28153
Dim. 382 x 382 mm
min
ma . 105
x. 1
40
A
3
B
M4 x 45 (x4)
M6 x 70 (x4)
M6 x 100 (x4)
< 20 KN
Réf. 28154
Dim. 382 x 382 mm
M4 x 10 (x4)
2
Réf. 28156
Dim. 262 x 262 mm
Réf. 28157
Réf. 28158
Ø de sortie de câbles Dim. 262 x 262 mm
centrale = 78 mm
6 - 28 mm
Réf. 28155
Dim. 262 x 262 mm
1
Epaisseur mini (charge + revêtement de sol) = 105 mm
Revêtement de sol :
autour du couvercle = de 6 à 28 mm
dans le couvercle = de 6 à 24 mm
120
www.planet-wattohm.fr
trappes de visite
CARACTÉRISTIQUES TECHNIQUES
Les trappes de visite permettent :
- l'intégration en plancher technique ou chappe béton (hauteur mini
nécessaire 90 mm)
- l'installation de différents types de revêtement (10 mm de
profondeur de couvercle pour installer moquette, vinyle, parquet)
Mise en œuvre
A
1
B
2
m
10
m
6m
m
Permettent la mise à disposition d'un accès au sol
- livrées avec couvercle réversible inox ou couvercle pour revêtement
(moquette ou parquet) avec coque de protection
- ouverture facile (avec un outil)
- conforme à la norme NF EN 60 670-23
- IP 30/IK 08
- colisage par 1
- gamme : deux types de trappes de visite
Petite dimension, équivalente à 12 modules :
- réf. 28107 avec couvercle pour revêtement
- réf. 28106 avec couvercle inox
tertiaire
Grande dimension, équivalente à 24 modules :
- réf. 28109 avec couvercle pour revêtement
- réf. 28108 avec couvercle inox
Fixation dans plancher technique
www.planet-wattohm.fr
121
