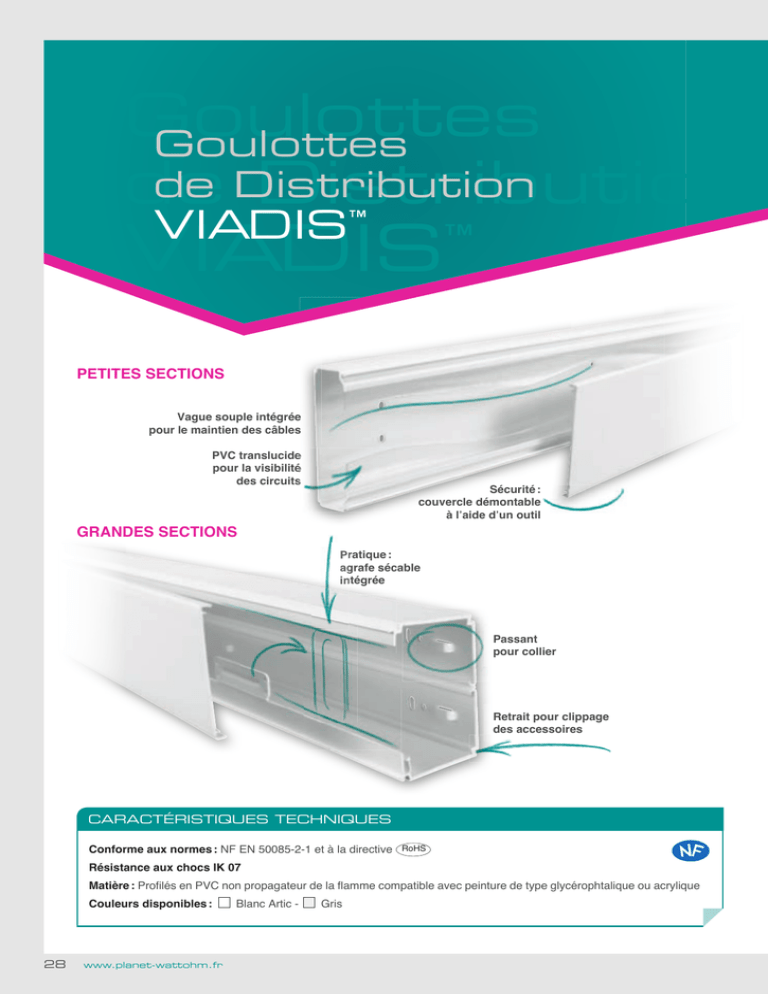

Goulottes Goulottes de Distribution de Distribution VIADIS™ VIADIS ™ PETITES SECTIONS Vague souple intégrée pour le maintien des câbles PVC translucide pour la visibilité des circuits Sécurité : couvercle démontable à l’aide d’un outil GRANDES SECTIONS Pratique : agrafe sécable intégrée Passant pour collier Retrait pour clippage des accessoires CARACTÉRISTIQUES TECHNIQUES Conforme aux normes : NF EN 50085-2-1 et à la directive RoHS Résistance aux chocs IK 07 Matière : Profilés en PVC non propagateur de la flamme compatible avec peinture de type glycérophtalique ou acrylique Couleurs disponibles : 28 www.planet-wattohm.fr Blanc Artic - Gris • Site de production certifié ISo 9001 et 14001 • Produit conforme à la Directive RoHS • Fiches PEP disponibles sur notre site web Flashez ici et accédez à la fiche technique Système de Goulottes de Distribution Angle intérieur variable ± 5° Té Angle extérieur variable ± 5° Joint de couvercle RÉSIDENTIEL Sortie de plafond Angle plat TERTIAIRE Embout Traversée de cloison horizontale INDUSTRIE Accessoires spécial climatisation Traverse de cloison coudée Retrouvez les informations techniques et les actualités produits sur notre site web. www.planet-wattohm.fr 29 Goulottes de distribution VIADIS™ 10 x 10 et 16 x 12,5 10 Blanc Artic Colis.(1) Réf. 10 Viadis réf. 14223 14223 200 M 14224 180 M 14225 96 M Goulotte 16 x 12,5 mm, fond + couvercle, 1 compartiment, longueur 2 m 14226 90 M Goulotte 16 x 12,5 mm auto-adhésive, fond + couvercle, 1 compartiment, longueur 2 m 16 Blanc Artic Réf. Réf. 16210 Colis.(1) 120 M 25 GOULOTTE Goulotte 16 x 16 mm, fond + couvercle, 1 compartiment, longueur 2 m Accessoires de cheminement 16 Viadis réf. 16200 Goulotte 10 x 10 mm auto-adhésive, fond + couvercle, 1 compartiment, longueur 2 m 16 x 16 Gris 16200 Goulotte 10 x 10 mm, fond + couvercle, 1 compartiment, longueur 2 m 16201 16211 20 P Angle intérieur variable ± 5° 16202 16212 20 P Angle extérieur variable ± 5° 16203 16213 20 P Angle plat 16204 16214 20 P Embout (visser pour assurer une bonne tenue) Blanc Artic Gris 25 x 16 Réf. Réf. Colis.(1) 16220 16230 80 M GOULOTTE Goulotte 25 x 16 mm, fond + couvercle, 1 compartiment, longueur 2 m Accessoires de cheminement 16 32 Viadis réf. 16220 16221 16231 20 P Angle intérieur variable ± 5° 16222 16232 20 P Angle extérieur variable ± 5° 16223 16233 20 P Angle plat 16224 16234 20 P Embout (visser pour assurer une bonne tenue) 16225 16235 20 P Joint de couvercle 16226 16236 20 P Té 16227 16237 20 P Sortie de plafond Blanc Artic Gris Réf. Réf. Colis.(1) 16240 16250 60 M 32 x 16 GOULOTTE Goulotte 32 x 16 mm, fond + couvercle, 1 compartiment, longueur 2 m Accessoires de cheminement 16 Viadis réf. 16240 16241 16251 20 P Angle intérieur variable ± 5° 16242 16252 20 P Angle extérieur variable ± 5° 16243 16253 20 P Angle plat 16244 16254 20 P Embout (visser pour assurer une bonne tenue) 16245 16255 20 P Joint de couvercle 16246 16256 20 P Té 16247 16257 20 P Sortie de plafond Informations techniques page 37 30 www.planet-wattohm.fr (1) M : mètre linéaire. P : pièce Goulottes de distribution VIADIS™ 25 Blanc Artic 25 x 25 Gris Réf. Réf. 16260 16270 Colis.(1) 100 M GOULOTTE Goulotte 25 x 25 mm, fond + couvercle, 1 compartiment, longueur 2 m Accessoires de cheminement 40 Viadis réf. 16260 16261 16271 20 P Angle intérieur variable ± 5° 16262 16272 20 P Angle extérieur variable ± 5° 16263 16273 20 P Angle plat 16264 16274 20 P Embout (visser pour assurer une bonne tenue) 16265 16275 20 P Joint de couvercle 16266 16276 20 P Té 16267 16277 20 P Sortie de plafond Blanc Artic Gris Réf. Réf. Colis.(1) GOULOTTE 16280 16290 60 M Goulotte 40 x 25 mm, fond + couvercle, 1 compartiment, longueur 2 m 16281 16291 20 P Angle intérieur variable ± 5° 16282 16292 20 P Angle extérieur variable ± 5° 16283 16293 20 P Angle plat 16284 16294 20 P Embout (visser pour assurer une bonne tenue) 16285 16295 20 P Joint de couvercle 16286 16296 20 P Té 16287 16297 20 P Sortie de plafond Blanc Artic Gris 40 x 25 RÉSIDENTIEL 25 Accessoires de cheminement 25 60 x 25 Réf. Réf. Colis.(1) GOULOTTE 16300 16310 40 M Goulotte 60 x 25 mm, fond + couvercle, 1 compartiment, longueur 2 m 16301 16311 20 P Angle intérieur variable ± 5° 16302 16312 20 P Angle extérieur variable ± 5° 16303 16313 20 P Angle plat 16304 16314 20 P Embout (visser pour assurer une bonne tenue) 16305 16315 20 P Joint de couvercle 16306 16316 20 P Té 16307 16317 20 P Sortie de plafond 60 Viadis réf. 16280 Accessoires de cheminement 25 Viadis réf. 16300 Informations techniques page 37 www.planet-wattohm.fr 31 Goulottes de distribution VIADIS™ Blanc Artic 80 x 25 Gris Réf. Réf. Colis.(1) 16320 16330 30 M GOULOTTE Goulotte 80 x 25 mm, fond + couvercle, 1 compartiment, longueur 2 m 80 Accessoires de cheminement 25 16331 20 P Angle intérieur variable ± 5° 16322 16332 20 P Angle extérieur variable ± 5° 16323 16333 20 P Angle plat 16324 16334 20 P Embout (visser pour assurer une bonne tenue) 16325 16335 20 P Joint de couvercle 16326 16336 20 P Té 16327 16337 20 P Sortie de plafond Blanc Artic Gris 40 x 40 Réf. Réf. Colis.(1) 16340 16350 36 M 40 Viadis réf. 16320 16321 GOULOTTE Goulotte 40 x 40 mm, fond + couvercle, 1 compartiment, longueur 2 m Accessoires de cheminement 16351 10 P Angle intérieur variable ± 5° 16342 16352 10 P Angle extérieur variable ± 5° Viadis réf. 16340 16343 16353 20 P Angle plat 16344 16354 20 P Embout (visser pour assurer une bonne tenue) 16345 16355 20 P Joint de couvercle 16346 16356 20 P Té 16347 16357 20 P Sortie de plafond Blanc Artic Gris 60 16341 40 60 x 40 Réf. Réf. Colis.(1) GOULOTTES 16360 16370 24 M Goulotte 60 x 40 mm, fond + couvercle, 1 compartiment, longueur 2 m 16380 16390 24 M Goulotte 60 x 40 mm avec cloison fixe, fond + couvercle, 2 compartiments, longueur 2 m Accessoires de cheminement 40 60 Viadis réf. 16360 16371 10 P Angle intérieur variable ± 5° 16362 16372 10 P Angle extérieur variable ± 5° 16363 16373 20 P Angle plat 16364 16374 20 P Embout (visser pour assurer une bonne tenue) 16365 16375 20 P Joint de couvercle 16366 16376 20 P Té 16367 16377 20 P Sortie de plafond Blanc Artic Gris 60 x 60 Réf. Réf. Colis.(1) 16400 16410 24 M GOULOTTE Goulotte 60 x 60 mm, fond + couvercle, 1 compartiment, longueur 2 m Accessoires de cheminement 60 Viadis réf. 16400 32 16361 16401 16411 10 P Angle intérieur variable ± 5° 16402 16412 10 P Angle extérieur variable ± 5° 16403 16413 20 P Angle plat 16404 16414 20 P Embout (visser pour assurer une bonne tenue) 16405 16415 20 P Joint de couvercle 16406 16416 20 P Té 16407 16417 20 P Sortie de plafond www.planet-wattohm.fr (1) M : mètre linéaire. P : pièce Goulottes de distribution VIADIS™ 90 x 40 Gris Réf. Réf. Colis.(1) GOULOTTE 16420 16430 20 M Goulotte 90 x 40 mm (livrée avec film de protection), fond + couvercle, 1 compartiment, longueur 2 m 16421 16431 10 P Angle intérieur variable ± 5° 40 16422 16432 10 P Angle extérieur variable ± 5° Viadis réf. 16420 16423 16433 20 P Angle plat 16424 16434 20 P Embout (visser pour assurer une bonne tenue) 16425 16435 20 P Joint de couvercle 16426 16436 20 P Té hauteur 40 mm 16427 16437 20 P Sortie de plafond Blanc Artic Gris Réf. Réf. Colis.(1) GOULOTTE 16440 16450 16 M Goulotte 120 x 40 mm (livrée avec film de protection), fond + couvercle, 1 compartiment, longueur 2 m 16441 16451 4P Angle intérieur variable ± 5° 16442 16452 4P Angle extérieur variable ± 5° 40 16443 16453 10 P Angle plat Viadis réf.16440 16444 16454 20 P Embout (visser pour assurer une bonne tenue) 16445 16455 20 P Joint de couvercle 16426 16436 20 P Té hauteur 40 mm 16447 16457 20 P Sortie de plafond Blanc Artic Gris Réf. Réf. Colis.(1) GOULOTTE 16460 16470 12 M Goulotte 150 x 40 mm (livrée avec film de protection), fond + couvercle, 1 compartiment, longueur 2 m 16461 16471 4P Angle intérieur variable ± 5° 16462 16472 4P Angle extérieur variable ± 5° 16463 16473 4P Angle plat 16464 16474 20 P Embout (visser pour assurer une bonne tenue) 16465 16475 20 P Joint de couvercle 16426 16436 20 P Té hauteur 40 mm 90 Blanc Artic 120 x 40 RÉSIDENTIEL 120 Accessoires de cheminement 150 Accessoires de cheminement 150 x 40 Accessoires de cheminement 40 Viadis réf. 16460 Informations techniques page 37 www.planet-wattohm.fr 33 Goulottes de distribution VIADIS™ 90 x 60 Blanc Artic Gris Réf. Réf. Colis.(1) GOULOTTE 16480 16490 16 M Goulotte 90 x 60 mm (livrée avec film de protection), fond + couvercle, 1 compartiment, longueur 2 m 16481 16491 4P Angle intérieur variable ± 5° 16482 16492 10 P Angle extérieur variable ± 5° 16483 16493 10 P Angle plat 16484 16494 20 P Embout (visser pour assurer une bonne tenue) 16485 16495 20 P Joint de couvercle 16486 16496 10 P Té hauteur 60 mm 16487 16497 20 P Sortie de plafond 90 Accessoires de cheminement 60 Viadis réf.16480 16488 4P Traversée de cloison droite 16489 4P Traversée de cloison coudée 120 x 60 Gris Réf. Réf. Colis.(1) GOULOTTE 16500 16510 12 M Goulotte 120 x 60 mm (livrée avec film de protection), fond + couvercle, 1 compartiment, longueur 2 m 16501 16511 4P Angle intérieur variable ± 5° 16502 16512 4P Angle extérieur variable ± 5° 60 16503 16513 10 P Angle plat Viadis réf. 16500 16504 16514 20 P Embout (visser pour assurer une bonne tenue) 16505 16515 20 P Joint de couvercle 16486 16496 10 P Té hauteur 60 mm 16507 16517 10 P Sortie de plafond 120 Blanc Artic 150 Accessoires de cheminement 16508 4P Traversée de cloison droite 16509 4P Traversée de cloison coudée 150 x 60 Blanc Artic Gris Réf. Réf. Colis.(1) GOULOTTE 16520 16530 12 M Goulotte 150 x 60 mm (livrée avec film de protection), fond + couvercle, 1 compartiment, longueur 2 m 16521 16531 4P Angle intérieur variable ± 5° 16522 16532 4P Angle extérieur variable ± 5° 16523 16533 4P 16524 16534 20 P Embout (visser pour assurer une bonne tenue) 16525 16535 20 P Joint de couvercle 16486 16496 10 P Té hauteur 60 mm Blanc Artic Gris Réf. Réf. Accessoires de cheminement 60 200 Viadis réf. 16520 Angle plat 200 x 60 Colis.(1) GOULOTTE Goulotte 200 x 60 mm (livrée avec film de protection), fond + couvercle, 1 compartiment, longueur 2 m 16540 16550 8M 16541 16551 4P Angle intérieur variable ± 5° 16542 16552 4P Angle extérieur variable ± 5° 16544 16554 20 P Embout (visser pour assurer une bonne tenue) 16545 16555 20 P Joint de couvercle 16486 16496 10 P Té hauteur 60 mm Accessoires de cheminement 60 Viadis réf. 16540 34 www.planet-wattohm.fr (1) M : mètre linéaire. P : pièce Goulottes de distribution VIADIS™ 90 x 80 90 Blanc Artic Réf. Colis.(1) 16580 12 M GOULOTTE Goulotte 90 x 80 mm (livrée avec film de protection), fond + couvercle, 1 compartiment, longueur 2 m Accessoires de cheminement 80 Viadis réf. 16580 16581 4P Angle intérieur variable ± 5° 16582 4P Angle extérieur variable ± 5° 16583 10 P Angle plat 16584 20 P Embout (visser pour assurer une bonne tenue) 16585 20 P Joint de couvercle 16586 10 P Té hauteur 80 mm 120 x 80 120 Blanc Artic GOULOTTE Réf. Colis.(1) 16600 8M 16601 4P Angle intérieur variable ± 5° 16602 4P Angle extérieur variable ± 5° 16603 4P Angle plat 16604 20 P Embout (visser pour assurer une bonne tenue) 16605 20 P Joint de couvercle 16586 10 P Té hauteur 80 mm Goulotte 120 x 80 mm (livrée avec film de protection), fond + couvercle, 1 compartiment, longueur 2 m 80 Viadis réf. 16600 150 x 80 Blanc Artic GOULOTTE Réf. Colis.(1) 16620 8M 16621 2P Angle intérieur variable ± 5° 16622 4P Angle extérieur variable ± 5° 80 16623 4P Angle plat Viadis réf. 16620 16624 20 P Embout (visser pour assurer une bonne tenue) 16625 20 P Joint de couvercle 16586 10 P Té hauteur 80 mm 150 RÉSIDENTIEL Accessoires de cheminement Goulotte 150 x 80 mm (livrée avec film de protection), fond + couvercle, 1 compartiment, longueur 2 m Accessoires de cheminement 200 x 80 Blanc Artic 200 Réf. Colis.(1) GOULOTTE Goulotte 200 x 80 mm (livrée avec film de protection), fond + couvercle, 1 compartiment Longueur 2 m 16640 8M 16641 2P Angle intérieur variable ± 5° 16642 4P Angle extérieur variable ± 5° 16644 20 P Embout (visser pour assurer une bonne tenue) 16645 20 P Joint de couvercle 16586 10 P Té hauteur 80 mm Accessoires de cheminement 80 Viadis réf. 16640 Informations techniques page 37 www.planet-wattohm.fr 35 Accessoires et boîtes de dérivation Blanc Artic Accessoires Gris RAL 7035 Colis.(1) COUVERCLES (pour commander séparément) 16429 - 24 M Couvercle Viadis™ largeur 90 mm 16449 - 20 M Couvercle Viadis™ largeur 120 mm 16469 - 16 M Couvercle Viadis™ largeur 150 mm 16549 - 24 M Réf. Couvercle Viadis™ largeur 200 mm CLOISONS réf. 16589 48065 - 32 M Cloison PVC pour goulottes Viadis™ hauteur 40 mm 48047 - 72 M Cloison PVC pour goulottes ZH hauteur 50 mm et Viadis™ hauteur 60 mm 16589 - 12 M Cloison pour goulottes Viadis™ hauteur 80 mm BOÎTES DE DÉRIVATION 11680 16217 5P BDH 32 Boite dérivation 80 x 80 x 32 mm 11681 16218 5P BDH 50 Boite dérivation 100 x 100 x 50 mm 11683 16219 1P BDH 85 Boite dérivation 180 x 180 x 85 mm ACCESSOIRES COMMUNS / ACCESSOIRES DE FIXATION réf. 11680 12146 - 1P Cheville Ø 6 mm - la boîte de 100 pièces 12165 - 1P Cheville Ø 8 mm - la boîte de 100 pièces 12166 - 1P Chevilles autofixantes - Ø 8 mm - la boîte de 200 pièces 12194 - 10 P Chevilles à frapper - Ø 4 mm - 25 mm - sachet de 100 pièces 12196 - 10 P Chevilles à frapper - Ø 6 mm - 35 mm - sachet de 100 pièces 48247 - 40 M Cloison aluminium profondeur 50 mm VIACLIM Un système de goulottes spécialement étudié pour les conduits de climatisation, chauffage ou sanitaires. Le système permet de s'intégrer de manière esthétique et fonctionnelle dans les chantiers de climatisation et sanitaires 3 SECTIONS • 70 x 40 - 70 x 60 - 100 x 60. • Résistance au feu M1. 2 SYSTÈMES DE POSE EN CLIMATISATION • avec base plane. • à l'aide de supports de climatisation. 1 SYSTÈME DE POSE EN SANITAIRES • Des supports de tubes permettent la fixation d'un couvercle et ainsi de dissimuler les tuyaux de chauffage. • Résistance au feu M1. 36 www.planet-wattohm.fr Retrouvez toute l'offre VIACLIM en page 26 (1) M : mètre linéaire. P : pièce Goulottes de distribution VIADIS™ CLASSIFICATION DES SYSTÈMES GOULOTTES DE DISTRIBUTION VIADIS™ SuIVAnT en 50085-2-1 6.2 Résistance aux chocs pendant l’installation et l’usage 2.0 J 6.3 Température minimale de stockage et de transport 6.9 Mode d’ouverture Avec un outil - Saillie fixé au mur - Saillie fixé au plafond - Saillie fixé au mur et soutenu par le sol - Fixé au mur et supporté par une surface horizontale autre que le sol - 25 °C 6.3 Température minimale d’installation et d’usage + 15 °C 6.3 Température maximale d’usage + 60 °C 6.4 Résistance à la propagation de la flamme 6.101 Conditions d’installation 6.102 Fonctions procurées Non propagateur 6.5 Continuité électrique Sans continuité 6.6 Caractère électriquement isolant electriquement isolant 6.7 Degré de protection de l’enveloppe Type 1 ou 2 Tension assignée 500 V Protection contre les chocs mécaniques IK 07 IP 3xD COMPOSITION DES SYSTÈMES GOULOTTES DE DISTRIBUTION VIADIS™ SuIVAnT en 50085-2-1 Tableau de composition des systèmes et informations complémentaires disponibles dans nos fiches techniques à télécharger sur le site www.planet-wattohm.fr Section par compart. (mm2) Type de goulotte 10 x 10 Réf. 14226 6 mm2 3 x 1,5 mm2 3 x 2,5 mm2 4 paires Ø6 Coaxial Ø7 0 0 0 1 1 7 1 1 70 3 2 1 0 0 0 1 1 7 1 1 120 8 5 3 2 1 0 1 1 9 1 1 120 8 5 3 2 1 0 1 1 9 1 135 - - - - 1 1 2 1 10 1 195 - - - - 2 2 4 3 10 1 300 - - - - 3 3 8 6 10 1 360 - - - - 4 3 9 5 18 1 680 - - - - 8 6 18 13 18 1 1040 - - - - 12 10 27 21 19 1 1390 - - - - 16 14 37 30 19 1 1180 - - - - 14 10 32 22 23 1 1860 - - - - 22 17 50 37 29 2 x 860 - - - - 2x9 2x6 2 x 23 2 x 17 18 1 1 Réf. 16220 et 16330 32 x 16 1 Réf. 16240 et 16250 25 x 25 1 Réf. 16260 et 16270 40 x 25 1 Réf. 16280 et 16290 60 x 25 1 Réf. 16300 et 16310 1 40 x 40 1 Réf. 16340 et 16350 60 x 40 1 Réf. 16360 et 16370 Réf. 16380 et 16390 4 mm2 1 25 x 16 60 x 40 2,5 mm2 2 Réf. 16200 et 16210 Réf. 16320 et 16330 1,5 mm2 Ø maxi de câble (mm) 3 16 x 16 80 x 25 Courant faible (mm) 70 Réf. 14224 16,5 x 12,5 auto-adhésive Courant fort 1 10 x 10 auto-adhésive Réf. 14225 Fils 1 Réf. 14223 16,5 x 12,5 Capacité maximum des conducteurs (pour un type de conducteur donné) 1 1 2 2 www.planet-wattohm.fr 37 RÉSIDENTIEL CAPACITÉS DE CÂBLAGE VIADIS PETITES SECTIONS Goulottes de distribution VIADIS™ CAPACITÉS DE CÂBLAGE VIADIS™ GRANDES SECTIONS Capacité maximum des conducteurs (pour un type de conducteur donné) Type de goulotte 90 x 40 Réf. 16420 et 16430 120 x 40 Réf. 16440 et 16450 150 x 40 Réf. 16460 et 16470 60 x 60 Réf. 16400 et 16410 90 x 60 Réf. 16480 et 16490 120 x 60 Réf. 16500 et 16510 150 x 60 Réf. 16520 et 16530 200 x 60 Réf. 16540 et 16550 90 x 80 Réf. 16580 120 x 80 Réf. 16600 150 x 80 Réf. 16620 200 x 80 Réf. 16640 Section (mm2) Courant fort 3 x 1,5 mm2 Ø 9 3 x 2,5 mm2 Ø 10 Ø maxi de câble (mm) Courant faible (mm) 4 paires Ø 6 Coaxial Ø 7 2250 23 20 64 43 32 2850 33 30 88 57 32 3850 39 34 106 72 32 2925 35 29 83 61 54 3975 49 36 114 79 54 5330 68 52 160 108 54 6000 84 64 199 133 54 9000 118 88 276 185 54 5300 67 52 152 104 - 7720 93 76 239 167 - 8800 114 92 270 173 - 12000 160 107 371 239 - CARACTÉRISTIQUES TECHNIQUES Viadis avec agrafe : sections 90 x 40 à 200 x 80 mm Viadis avec retenue des câbles intégrée Mise en ɶuvre de la sortie plafond Chaque profilé est équipé de 7 agrafes sécables à la main. Une fois montée dans la gorge, elle permet la mise en place et la retenue des conducteurs dans toutes les positions (positionnement aux choix par glissement vertical). La retenue des câbles est également assurée par les 7 passants pour collier disposés au fond des goulottes. Dérivation grandes sections. 1- Détacher l'agrafe sécable du profilé 50 2- Puis placer l'agrafe dans la gorge du profilé Té de dérivation 3- Après insertion des câbles, verrouiller l'agrafe 38 www.planet-wattohm.fr GTL VIADIS™ UNIVERSELLE Planet Wattohm vous aide à respecter les normes noRMe nF C 14-100 Dans les locaux d’habitation, lorsque la Gaine Technique Logement (GTL) est formée de goulottes, la dérivation individuelle doit cheminer selon l’un des cas suivants : a) la dérivation individuelle est placée dans un compartiment de goulotte dédié. Dans ce cas le compartiment de goulotte dédié doit être pourvu de son dispositif de fermeture. b) la dérivation individuelle est placée dans une goulotte dédiée. c) la dérivation individuelle est placée dans un conduit dédié hors goulotte relevant de la NF C 15-100 CONDUIT NC C 14-100 ENCASTRÉE noRMe nF C 15-100 La Gaine Technique Logement (GTL) doit permettre des extensions de l’installation électrique aussi aisées que possible et faciliter les interventions en toute sécurité. La GTL est située : - Soit à l’intérieur du logement à proximité d’une entrée principale ou de service. - Soit dans un garage ou un local annexe. 200 mm SEMI-ENCASTRÉE 200 mm Si la GTL comporte un dispositif de coupure d’urgence, elle doit être directement accessible à partir de l’intérieur du logement. La Gaine Technique Logement (GTL) a des dimensions intérieures minimales : Largeur = 600 mm Profondeur = 200 mm Hauteur = du sol au plafond. SAILLIE 200 mm NOUVELLES ORIENTATIONS DÉCRET ACCESSIBILITÉ Sécurité, accessibilité et communication Le décret accessibilité (17 mai 2006) impose, pour toutes les habitations individuelles et collectives dont le permis de construire a été déposé après le 1/01/2007, de nouvelles règles de pose des différentes composantes de la GTL. Depuis janvier 2008, la norme NF C15-100 rend obligatoire de nouveaux équipements pour toutes les constructions neuves (accessibilité des personnes handicapées, réseau VDI…) Organisation de l’installation : la norme impose la mise en place d’une Gaine Technique Logement (GTL aux dimensions mini de 600x200 mm) qui regroupe toutes les arrivées des réseaux de courants forts et faibles. La GTL est obligatoire dans tous les logements neufs individuels et collectifs et doit contenir : - La platine pour le compteur disjoncteur - Le tableau des courants forts (type modulaire de 13, 18 ou 24 modules de 1 à 4 rangées) - Le coffret de communication (multimédia courants faibles) - Les autres applications de communication (TV, satellite, …) - Les canalisations de puissance, de communication et de branchement. RÉSIDENTIEL Câbles ou conducteurs isolés de la dérivation individuelle Câble de communication éventuel de la dérivation individuelle COUPURE D’URGENCE Prescriptions générales : entre 1 et 1,80 m (1,30 m dans locaux pour personnes agées) Accessibilité : entre 0,90 et 1,30 m APPAREILLAGE DANS COFFRET DE RÉPARTITION Prescriptions générale : entre 1 m (0,5 dans le cas de GTL fermée) et 1,80 m Accessibilité : entre 0,75 et 1,30 m SOCLES DE PRISE DU TABLEAU DE COMMUNICATION • Socles de prise de courant Accessibilité : entre 0,05 et 1,30 m • Socles RJ45 (brassage manuel) Prescriptions générales : au minimum 0,05 m www.planet-wattohm.fr 39
