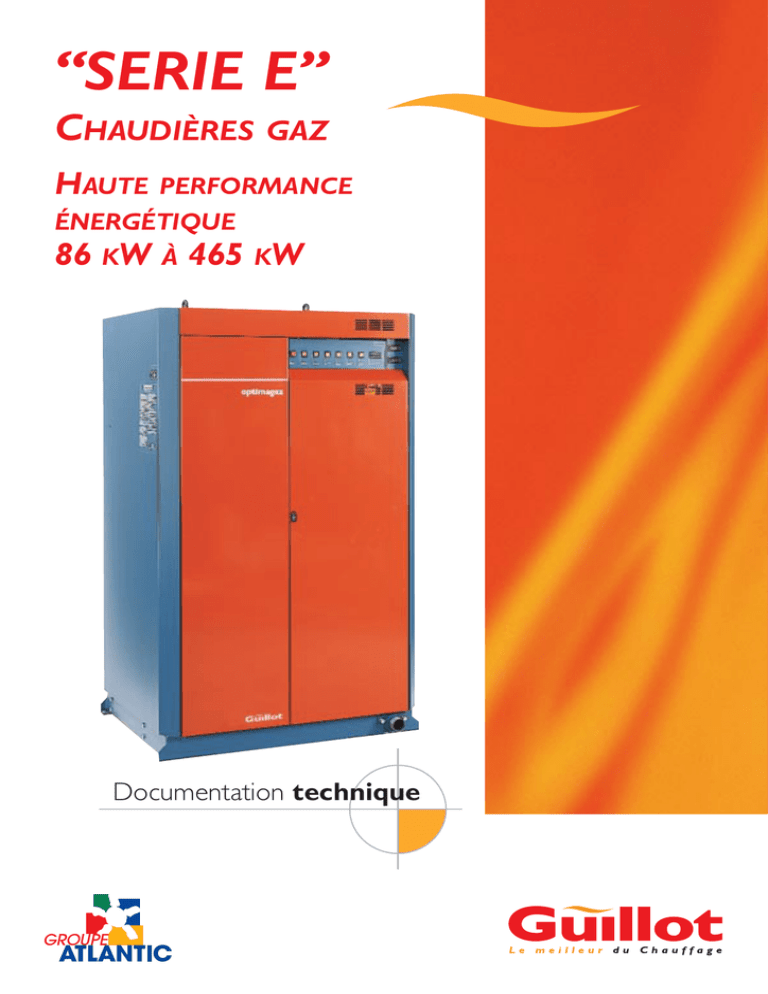

“SERIE E”
CHAUDIÈRES
GAZ
HAUTE
PERFORMANCE
ÉNERGÉTIQUE
86 KW À 465 KW
Documentation technique
Sommaire
Description des Optimagaz “Série E”
4
Description des Condensagaz “Série E”
8
Description des Maximagaz “Série E”
12
Manutention
16
Mise en place
17
Raccordement hydraulique
18
19
20
21
- Schémathèque
- Pertes de charge condenseur ECS MAXIMAGAZ
- Pertes de charge échangeur principal et condenseur chauffage
Raccordement gaz
26
Raccordement conduit fumées
- Evacuation des condensats
29
31
31
Raccordement électrique
32
Vérifications avant la mise en service
35
Mise en service
36
- Ventilation chaufferie
(option)
Annexes
Composition des chaudières
Tableau des pertes selon réglementation Th-C
Textes réglementaires
37
38
40
Matériel installé en France métropolitaine
Les chaudières sont garanties selon l’Accord Intersyndical
du 2 juillet 1969 entre l’U.C.H. et les Constructeurs de
matériel de chauffage, ainsi que dans le respect des conditions des articles 1641 et suivants du Code Civil.
En cas de défaut de fabrication ou vice de matière nettement établi et reconnu par GUILLOT, la responsabilité du
Constructeur est limitée :
• Accessoires électriques ou gaz : à la fourniture de la
•
pièce reconnue défectueuse ainsi qu’aux frais de transport, à l’exclusion des frais de main-d’oeuvre inhérents au
démontage et au remontage pendant une durée d’un an
à compter de la date de livraison ou de la date de mise en
service pour les chaudières dont la mise en route est
effectuée par nos soins ou l’un de nos sous-traitants
agréés avec un délai maximum d’un an après la date de
livraison.
NOTA : La pièce reconnue défectueuse doit être retournée
dans un délai de 3 semaines avec étiquette comportant le
numéro de la chaudière correspondante et la référence du
chantier. La pièce demandée en échange et son expédition
devront faire l’objet d’une commande.
• Pièces amovibles de chaudronnerie : à la fourniture de
la pièce reconnue défectueuse, ainsi qu’aux frais de transport, à l’exclusion des frais de main-d’oeuvre inhérents au
démontage et au remontage, pendant une durée de trois
ans à compter de la date de livraison, sauf les
CONDENSEURS dix ans.
• Intervention de chaudronnerie : à l’intervention du chefsoudeur pour la réparation et s’il y a lieu pour les démon-
tages et remontages, pendant une durée de trois ans à
compter de la date de livraison.
NOTA : Les engins et appareillages nécessaires à ces interventions,
ainsi que les aides, ne sont pas pris en charge par la garantie.
- Pièces d’usures (électrodes, joints, fusibles, ...) : pas de garantie.
Les interventions au titre de la garantie ne sauraient en
aucun cas donner lieu à indemnité ou dommages-intérêts et
ne peuvent avoir pour effet de prolonger celle-ci.
L’APPLICATION DES CONDITIONS DE GARANTIE
EST SUBORDONNÉE :
• au bon respect des conditions d’installation définies par les
règles de l’art, la notice technique et l’accord intersyndical,
• au maintien des réglages et contrôles portés sur la fiche de
mise en service à l’occasion de la mise en service effectuée
par une société déléguée par GUILLOT. Cette fiche est
incluse dans le cahier d’entretien,
• à la prise en charge de la chaudière (aussitôt après la mise
en service) par une société spécialisée dans la maintenance
qui devra se conformer aux prescriptions de la notice,
• à la présentation du carnet de garantie et d’entretien lors
de chaque appel en garantie,
• au respect des préconisations du constructeur figurant sur
la notice technique et, en particulier, à la présence d’une
sonde de dérogation sur le retour de l’échangeur principal
lorsqu’il est prévu des abaissements de température.
Chaudières installées hors de France métropolitaine
Les opérations de mise en service, après-vente et entretien
sont prises en charge par l’Acheteur.
Le Fabricant assure exclusivement la fourniture des pièces
reconnues défectueuses à l’exclusion des frais d’expédition.
3
La garantie des chaudières
La garantie
des chaudières Optimagaz,
Condensagaz, Maximagaz “Série E”
Optimagaz “Série E”
Les chaudières “haut rendement”
La gamme des OPTIMAGAZ se compose de neuf modèles conformes aux Directives de la Communauté Européenne.
E 87 - 86 kW (74 th/h)
E 174 - 173 kW (149 th/h)
E 348 - 345 kW (297 th/h)
E 116 - l l 5 kW (99 th/h)
E 232 - 230 kW (198 th/h)
E 407 - 403 kW (346 th/h)
E 145 - 144 kW (124 th/h)
E 291 - 288 kW (248 th/h)
E 465 - 460 kW (396 th/h)
Principales caractéristiques
• Grande robustesse : construite en acier de forte épais-
• Rendement très élevé grâce à un échangeur à contre-
seur, elle pèse plus de 2 kg par thermie.
courant et à un foyer de surface importante.
• Grande capacité en eau : afin de constituer un volant
thermique facilitant le fonctionnement de la régulation, elle
a une capacité en eau d’environ un litre par thermie.
Rendement utile en % sur P.C.I.
E 87
E 116
E 145
E 174
E 232
E 291
E 348
E 407
E 465
95,5 %
95,5 %
95 %
94,8 %
94,4 %
94,2 %
94 %
93 %
92,5 %
• Pertes par les parois et à l’arrêt très réduites : l’air de
• Faible taux de NOx : valeurs mesurées à la D.E.T.N,
combustion circulant entre la boîte à fumées et la jaquette
isolée récupère le faible rayonnement en le réchauffant.
L’arrêt de l’extracteur pendant l’arrêt du brûleur, la faible
température des fumées et la géométrie anti-thermosiphon réduisent fortement les pertes à l’arrêt.
Cf. Annexe 2.
ramenées aux fumées sèches, en mg/kWh P.C.l.
OPTIMAGAZ E 87 ........................ 166,2
OPTIMAGAZ E 465 ..................... 150,5
Méthode de mesure utilisée : nous consulter.
Exploitation simplifiée : toutes les opérations d’entretien
et de maintenance sont effectuées par l’avant du générateur
grâce aux portes d’accès.
•
Utilisation
L’OPTIMAGAZ est une chaudière à Haut Rendement destinée à la production d’eau chaude (température maximale
d’utilisation 90°C) pour les réseaux de chauffage équipés de
convecteurs, radiateurs, aérothermes, plancher chauffant et
les réseaux de préparation d’eau chaude sanitaire dans les
bâtiments d’habitation, de bureaux ou d’industries.
Il est indispensable de respecter les règles indiquées sur l’accord intersyndical en vigueur, entre autres : un débit minimal
4
dans la chaudière correspondant à P/20 (P en th/h) et une
température minimale de retour de 45°C quel que soit le
cas d’utilisation.
Dans tous les cas, il ne faut pas condenser sur l’échangeur
principal.
Nota : les OPTIMAGAZ peuvent être jumelées avec des
CONDENSAGAZ ou des MAXIMAGAZ.
Présentation de l’Optimagaz “Série E”
Anneau de levage
Contrôleur de débit
Alimentation
électrique
Manchon pour
soupape
Départ
chauffage
Tableau de
commande pivotant
Circulation de l’eau
dans les parois
verticales et supérieures
Porte d’accès
pivotante
Foyer
Isolation renforcée
Brûleur démontable
Echangeur principal
démontable
Retour chauffage
Extracteur de fumées
démontable
Sortie fumées
Siphon
Arrivée gaz
Pieds de mise à niveau
Détail de la fourniture de l’OPTIMAGAZ :
• Le corps de chaudière en acier de forte épaisseur et isolé
•
•
•
•
•
•
•
•
•
thermiquement.
Un échangeur principal en tube cuivre à ailettes extrudées
dans la masse.
Un brûleur à torches à induction atmosphérique équipé de
ses commandes, régulation et sécurités pour Gaz Naturel
Moyenne Pression “300 mbar” ou en Basse Pression
“18 - 25 mbar”.
Rampe gaz interne filtre et régulateur dans multibloc
Dungs.
Filtre supplémentaire à monter sur arrivée de gaz pour le
300 mbar.
Un extracteur de fumées avec pressostat de sécurité.
Un contrôleur de débit d’eau.
Un ensemble de jaquettes isolées.
Un tableau de bord complet avec compteur horaire, thermomètre fumées et eau.
Les deux contre-brides avec manchette, joints et boulons
pour le raccordement des départ et retour (tubulures filetées pour les modèles E 87 à E 174).
• Un jeu de 4 pieds de mise à niveau.
• Un collier de purge sur la sortie fumées.
• Une brosse de nettoyage et un arrache moyeu pour
démontage de la turbine.
LIVRAISON :
Ces éléments sont livrés montés, câblés et essayés en usine,
l’ensemble sous film thermo-rétracté avec un ou deux
anneaux de levage.
OPTIONS :
• Version propane pour les modèles E 87 à E 291.
• Pour les chaufferies d’accès difficile, livraison possible en
trois colis : nous consulter.
• Jeu de silentblocs.
• Carte report d’alarmes.
La mise en service est proposée en option.
5
Encombrement - des Optimagaz “Série E” : E 87 à E 174
Piquage soupape
Ø S taraudé
Presses étoupes
pour alimentation électrique
805
A
180
Sortie chaudière Ø H
B
Entrée chaudière Ø H
1855
1945
C
Vidange Ø V
taraudée
Pieds réglables
45
Siphon d’évacuation
des condensats
Sortie fumées Ø int F
40 à 50
A
31.3
D
64.1
E
13
A’
Piquage gaz Ø G
fileté conique
Vue arrière
Profil
Façade avant
Dimensions en mm
TYPE
A
A’
B
C
D
E
87
507,9
520
139,75
153,75
266,5
784,5
116
570,4
582
171
185
266,5
784,5
145
672,9
685
212,25
225,25
266,5
791,5
174
735,4
747
243,5
256,5
255,5
791,5
Dimensions en mm
TYPE
ØH
ØS
Ø int. F
ØG
ØV
Volume d’eau total - m3
Poids total à vide - kg
87
1”1/2
1/2”
153
1”
1/2”
0,107
330
116
1”1/2
1/2”
153
1”
1/2”
0,116
355
145
2”
3/4”
153
1”1/4
3/4”
0,144
385
174
2”
3/4”
200
1”1/4
3/4”
0,153
410
Nota : pieds de mise à niveau :
• hauteur mini . . . . . . . . . . . . . . . . . . . . 40 mm,
• hauteur maxi . . . . . . . . . . . . . . . . . . . 50 mm,
• débordement des pieds par rapport au socle en vue de
face 26 mm de chaque côté.
6
PRESSION DE SERVICE : 4 bars (épreuve : 6 bars).
Pression supérieure : nous consulter.
Encombrement des Optimagaz “Série E” : E 232 à E 465
Presses étoupes pour
alimentation électrique
Piquage soupape
Ø S taraudé
925
234.2
A
Sortie
chaudière Ø H
B
1945
1844
C
64.1
805.5
Vidange Ø V
taraudé
Pieds réglables
160
40 à 50
31.3
D
110
A’
84
des condensats
Piquage gaz Ø G
fileté conique
Vue arrière
Profil
Façade avant
Dimensions en mm
TYPE
A
A’
B
C
D
232
903,4
922
316
328
255,5
291
1028,4
1047
378,5
390,5
255,5
348
1153,4
1172
431
453
270,5
407
1278,4
1297
493,5
515,5
270,5
465
1403,4
1422
556
578
270,5
Dimensions en mm
TYPE
ØH
ØS
Ø int. F
ØG
ØV
Volume d’eau
total - m3
Poids total 20mb
à vide - kg
Poids total 300mb
à vide - kg
232
2“1/2
1“
200
1”1/4
3/4”
0,256
520
520
291
2“1/2
1“
200
2“
3/4“
0,285
575
575
348
3”
1“1/4
250
2“
1“
0,315
635
635
407
3“
1“1/4
250
2“
1“
0,342
690
670
465
3“
1“1/4
250
2“
1“
0,371
745
725
• hauteur mini . . . . . . . . . . . . . . . . . . . . 40 mm,
• hauteur maxi . . . . . . . . . . . . . . . . . . . 50 mm,
7
Condensagaz “Série E”
Les chaudières à condensation
La gamme des CONDENSAGAZ se compose de neuf modèles conformes aux Directives de la Communauté Européenne.
E 87 - 86 à 95 kW (75 à 82 th/h)
E 174 - 174 à 190 kW (150 à 164 th/h) E 348 - 348 à 382 kW (300 à 329 th/h)
E 116 - 116 à 127 kW (100 à 109 th/h) E 232 - 232 à 254 kW (200 à 219 th/h) E 407 - 407 à 446 kW (350 à 383 th/h)
E 145 - 145 à 159 kW (125 à 137 th/h) E 291 - 290 à 324 kW (250 à 274 th/h) E 465 - 465 à 509 kW (400 à 438 th/h)
La CONDENSAGAZ est une chaudière à récupérateur à
condensation intégré, constituée de deux échangeurs :
1 - l’échangeur principal traditionnel,
2 - le condenseur situé sur le retour du circuit chauffage
dont le débit est constant et la température variable.
Elle possède les mêmes avantages de construction que
l’OPTIMAGAZ.
• Grande robustesse,
• Grande capacité en eau,
• Pertes par les parois et pertes à l’arrêt très réduites :
•
•
Cf. Annexe 2.
Faible taux de NOx : valeurs mesurée à la D.E.T.N,
ramenées aux fumées sèches, en mg/kWh,
Exploitation simplifiée.
Modèles
Température retour d’eau en C°
NOx
Condensagaz E 87
30
160
70
153,7
30
154,8
Condensagaz E 465
70
177,9
Rendement utile sur P.C.I. %
Condensagaz E 87
Condensagaz E 465
Le rendement utile de la CONDENSAGAZ varie de
95,5 % à 106,5 % sur PCI en fonction de la température
retour chauffage.
Quand la température retour descend en dessous de 54°C,
la chaudière récupère la chaleur sensible par abaissement de
la température des fumées et la chaleur latente par condensation de la vapeur d’eau contenue dans les fumées.
Température retour chauffage en °C
Température retour chauffage
70 °C
60 °C
50 °C
40 °C
30 °C
20 °C
% puissance échangeur principal
96,7 %
96,7 %
96,7 %
96,7 %
96,7 %
96,7 %
% puissance condenseur
3,3 %
3,7 %
4,5 %
8,5 %
11,1 %
12,9 %
% puissance CONDENSAGAZ
100 %
100,4 %
101,2 %
105,2 %
107,8 %
109,6 %
Utilisation
La CONDENSAGAZ est destinée à la production d’eau
chaude (90°C maxi) pour les circuits traditionnels sans surdimensionnement (convecteurs ou radiateurs), les circuits à
basse température et les circuits mixtes. Simultanément,
l’échangeur principal peut alimenter le préparateur ECS, le
condenseur s’adaptant aux besoins du circuit chauffage.
Le condenseur, avec option boîtiers inox, peut être utilisé
pour le préchauffage d’eau sanitaire ou d’eau de piscine.
Il est indispensable de respecter les règles indiquées sur
8
l’Accord intersyndical en vigueur, entre autres : un débit
minimal dans la chaudière de P/20 (P en th/h) et une température minimale de retour de 45°C quel que soit le cas
d’utilisation.
principal.
Nota : les CONDENSAGAZ peuvent être jumelées avec des
OPTIMAGAZ ou des MAXIMAGAZ.
Présentation de la Condensagaz “Série E”
Alimentation
électrique
Anneau de levage
Manchon pour
soupape
Départ chauffage
Tableau de
commande pivotant
Porte d’accès
pivotante
dans les parois
Foyer
Echangeur principal
démontable
Retour chauffage
Echangeur à
condensation
démontable
Sortie fumées
Siphon
Arrivée gaz
Détail de la fourniture de la CONDENSAGAZ :
• Le corps de chaudière en acier de forte épaisseur et isolé
•
•
•
•
•
•
•
•
•
•
thermiquement.
Un échangeur principal en tube cuivre à ailettes extrudées
dans la masse.
Un échangeur à condensation en tubes lisses et chambre
de condensation en acier inox 316 L.
“18 - 25 mbar”.
Rampe gaz interne : filtre et régulateur dans multibloc
Dungs.
300 mbar.
LIVRAISON :
anneaux de levage.
OPTIONS :
• Boîtiers inox pour récupération sur eau sanitaire ou eau
de piscine.
9
Piquage soupape
Ø S taraudé
Presses étoupes
805
180
A
ØH
Purge Ø V
taraudée
1945
Sortie échangeur
à condensation Ø H
Entrée échangeur
1855
Pieds réglables
des condensats
40 à 50
45
150
31.3
A
64.1
Vidange Ø V
taraudée
F
E
G
Vidange Ø V
taraudée
D
Encombrement des Condensagaz
“Série E” : E 87 à E 174
A’
Piquage gaz Ø G
fileté conique
Vue arrière
Profil
Façade avant
Dimensions en mm
TYPE
A
A’
B
C
D
E
F
G
87
507,9
520
139,75
153,75
266,5
694,5
420,5
784,5
116
570,4
582
171
185
266,5
694,5
420,5
784,5
145
672,9
685
212,25
225,25
266,5
687,5
427,5
791,5
174
735,4
747
243,5
256,5
255,5
687,5
427,5
791,5
Dimensions en mm
TYPE
ØH
ØS
Ø int. F
ØG
ØV
87
1”1/2
1/2”
153
1”
1/2”
0,130
365
116
1”1/2
1/2”
153
1”
1/2”
0,140
380
145
2”
3/4”
153
1”1/4
3/4”
0,175
400
174
2”
3/4”
200
1”1/4
3/4”
0,185
410
• hauteur mini . . . . . . . . . . . . . . . . . . . . 40 mm,
• hauteur maxi . . . . . . . . . . . . . . . . . . . 50 mm,
10
Presses étoupes
Piquage soupape
Ø S taraudé
925
A
234.2
Sortie
chaudière Ø H
B
Purge Ø V
taraudée
C
1945
Sortie échangeur
C
1844
Entrée échangeur
64.1
40 à 50
A’
84
des condensats
160
31.3
Pieds réglables
110
Vidange Ø V
taraudé
441.5
D
675.5
805.5
Vidange Ø V
taraudé
Piquage gaz Ø G
fileté conique
Vue arrière
Profil
Façade avant
Dimensions en mm
TYPE
A
A’
B
C
D
232
903,4
922
316
328
255,5
291
1 028,4
1 047
378,5
390,5
255,5
348
1 153,4
1 172
431
453
270,5
407
1 278,4
1 297
493,5
515,5
270,5
465
1 403,4
1 422
556
578
270,5
Dimensions en mm
TYPE
ØH
ØS
Ø int. F
ØG
ØV
Volume d’eau
Total - m3
Poids total 20mb
à vide - kg
Poids total 300mb
à vide - kg
232
2“1/2
1“
200
1”1/4
3/4”
0,296
570
570
291
2“1/2
1“
200
2“
3/4“
0,328
625
625
348
3”
1“1/4
250
2“
1“
0,359
695
695
407
3“
1“1/4
250
2“
1“
0,391
770
750
465
3“
1“1/4
250
2“
1“
0,424
845
825
• hauteur mini . . . . . . . . . . . . . . . . . . . . 40 mm,
• hauteur maxi . . . . . . . . . . . . . . . . . . . 50 mm,
11
Encombrement des Condensagaz
“Série E” : E 232 à E 465
La gamme des MAXIMAGAZ se compose de neuf modèles conformes aux Directives de la Communauté Européenne.
E 87 - 87 à 95 kW (75 à 82 th/h)
E 116 - 116 à 127 kW (100 à 109 th/h)
E 145 - 145 à 159 kW (125 à 137 th/h)
Le rendement utile de la MAXIMAGAZ varie de 95,5 % à
107 % sur PCI en fonction de la température retour chauffage
et de la température de l’eau froide.
Quand la température retour chauffage est inférieure à 54 °C,
il y a condensation sur les deux condenseurs. Quand la température retour chauffage est supérieure à 54 °C, la condensation ne subsiste que sur le second condenseur où elle est
optimale.
Rendement utile sur P.C.I. %
Elle possède les mêmes avantages de construction que
l’OPTIMAGAZ :
• Grande robustesse,
• Grande capacité en eau,
• Pertes par les parois et pertes à l’arrêt très réduites :
Cf. Annexe 2,
• Faible taux de NOx,
• Exploitation simplifiée,
Température réseau en °C
La MAXIMAGAZ est une chaudière à double condensation
constituée de trois échangeurs :
1 - l’échangeur principal traditionnel,
2 - le premier condenseur situé sur le retour du circuit
chauffage,
3 - le second condenseur alimenté en eau froide de la ville
permettant le préchauffage de l’eau chaude sanitaire.
Température retour chauffage en °C
La puissance de la Maximagaz varie de 100% à 108,4% pour le chauffage.
La répartition de puissance est donnée en pourcentage de la puissance de référence.
TEMPERATURE RETOUR CHAUFFAGE
70 °C
60 °C
50 °C
40 °C
30 °C
20 °C
% puissance échangeur principal
97,2
97,2
97,2
97,2
97,2
97,2
% puissance échangeur à condenseur chauffage
2,8
3,2
3,8
7,3
9,6
11,2
70 °C
0,5
–
–
–
–
–
60 °C
0,7
0,5
–
–
–
–
50 °C
1,0
0,9
0,7
–
–
–
40 °C
3,0
2,8
2,6
1,4
–
–
30 °C
4,3
4,2
4,0
2,7
1,8
–
20 °C
5,3
5,1
4,9
3,6
2,7
2,1
10 °C
5,9
5,7
5,5
4,2
2,1
2,7
% puissance sur condenseur eau sanitaire
Température entrée
condenseur sanitaire
Maximagaz “Série E”
Les chaudières à double condensation
Utilisation
La MAXIMAGAZ est destinée à la production d’eau chaude
(température maximale d’utilisation 90°C) pour les mêmes
types de circuits chauffage que la CONDENSAGAZ en ce qui
concerne le premier étage de condensation.
Le second étage se raccorde sur le circuit de préchauffage
d’eau chaude sanitaire, ou éventuellement sur un circuit de panneaux de sol.
Il est indispensable de respecter les règles indiquées sur
12
l’Accord intersyndical en vigueur, entre autres : un débit
minimal dans la chaudière de P/20 (P en th/h) et une température minimale de retour de 45°C quel que soit le cas
d’utilisation.
principal.
Nota : les MAXIMAGAZ peuvent être jumelées avec des
CONDENSAGAZ ou des OPTIMAGAZ.
Présentation de la Maximagaz “Série E”
Anneau de levage
Alimentation
électrique
Manchon pour
soupape
Départ chauffage
Tableau de
commande pivotant
dans les parois
Porte d’accès
pivotante
Foyer
Echangeur principal
démontable
Retour chauffage
1er échangeur
à condensation
2e échangeur
à condensation
démontable
Sortie fumées
Siphon
Arrivée gaz
Détail de la fourniture de la MAXIMAGAZ :
• Un échangeur principal en tube cuivre à ailettes extrudées
•
•
•
•
•
•
•
•
•
dans la masse.
Deux échangeurs à condensation en tubes lisses et
chambre de condensation en acier inox 316 L.
“18 - 25 mbar”.
Rampe gaz interne filtre et régulateur dans multibloc
Dungs.
300 mbar.
LIVRAISON :
anneaux de levage.
OPTIONS :
13
Piquage soupape
Ø S taraudé
Presses étoupes
805
180
A
Purge Ø V
taraudé
1945
Sortie échangeur
Entrée échangeur
1855
Vidange Ø V
taraudée
J
64.1
G
H
F
E
Vidange Ø V
taraudée
J
13
D
Pieds réglables
Entrée eau
sanitaire Ø 1”
45
des condensats
40 à 50
Sortie eau
sanitaire Ø 1”
160
31.3
Encombrement des Maximagaz
“Série E” : E 87 à E 174
A’
Piquage gaz Ø G
fileté conique
Vue arrière
Profil
Façade avant
Dimensions en mm
TYPE
A
A’
B
C
D
E
F
G
H
I
J
87
507,9
520
139,5
153,75
249,5
784,5
694,5
526,5
455
180
166,75
116
570,4
582
171
185
249,5
784,5
694,5
526,5
455
180
198
145
672,9
685
212,25
225,25
249,5
791,5
687,5
537,5
455
173
229,25
174
735,4
747
243,5
256,5
238,5
791,5
687,5
537,5
455
173
260,5
Dimensions en mm
TYPE
ØH
ØS
Ø int. F
ØG
ØV
87
1”1/2
1/2”
153
1”
1/2”
0,129
395
116
1”1/2
1/2”
153
1”
1/2”
0,139
415
145
2”
3/4”
153
1”1/4
3/4”
0,173
435
174
2”
3/4”
200
1”1/4
3/4”
0,183
450
• hauteur mini . . . . . . . . . . . . . . . . . . . . 40 mm,
• hauteur maxi . . . . . . . . . . . . . . . . . . . 50 mm,
14
Pression de service pour le condensateur E.C.S : 6 bars.
Encombrement des Maximagaz
“Série E” : E 232 à E 465
Piquage soupape
Ø S taraudé
Presses étoupes
925
206.5
A’
Sortie
chaudière Ø H
B
Purge Ø V
taraudée
Sortie échangeur
condensation Ø H
Entrée chaudière
ØH
D
D
Entrée échangeur
36,5
64.1
805.5
455
Sortie eau
sanitaire Ø 1”
Sortie fumées
Ø int F
40 à 50
F
E
157,5
Vidange Ø V
taraudée
679
Vidange Ø V
taraudée
1945
C
1848
C
A’
160
Entrée eau
sanitaire Ø 1”
Piquage gaz Ø G
fileté conique
Vue arrière
Profil
Façade avant
Dimensions en mm
TYPE
A
A’
B
C
D
E
F
232
903,4
922
316
328
323
538
238,5
291
1 028,4
1 047
378,5
390,5
385,5
538
238,5
348
1 153,4
1 172
431
453
448
541,5
253,5
407
1 278,4
1 297
493,5
515,5
510,5
541,5
253,5
465
1 403,4
1 422
556
578
573
541,5
253,5
Dimensions en mm
TYPE
ØH
ØS
ØG
Ø int. F
ØV
Volume d’eau
Total - m3
Poids total 20mb
à vide - kg
Poids total 300mb
à vide - kg
232
2“1/2
1“
1”1/4
200
3/4”
0,293
610
610
291
2“1/2
1“
2“
200
3/4“
0,325
670
670
348
3”
1“1/4
2“
200
1“
0,356
740
740
407
3“
1“1/4
2“
250
1“
0,388
820
800
465
3“
1“1/4
2“
250
1“
0,419
875
855
• hauteur mini . . . . . . . . . . . . . . . . . . . . 40 mm,
• hauteur maxi . . . . . . . . . . . . . . . . . . . 50 mm,
Pression de service pour le condenseur E.C.S : 6 bars.
15
Manutention
Manutention des Optimagaz Condensagaz - Maximagaz “Série E”
Les chaudières sont livrées par camion sur le chantier.
Le déchargement et la manutention sont à la charge du
client qui pourra procéder de deux façons :
- Par portage : à l’aide d’un chariot élévateur, il sera aisé de
soulever la chaudière par le dessous et de la transporter
dans la chaufferie.
- Par crochetage : dans ce cas, on utilisera le ou les anneaux
de levage qui se trouvent situés sur la partie supérieure de
la chaudière.
Avant toutes manutentions, vérifier le bon serrage des
anneaux.
Accès difficile à la chaufferie
Si l’accès à la chaufferie ne permet pas le passage de la chaudière, il est possible de prévoir une livraison en trois colis
séparés, montés sur palette et sous film thermo-rétracté
(supplément de prix).
La manutention et la réception de ces trois éléments restent
à la charge du client.
Le remontage de la chaudière sera réalisé par le SATC ou
par vos soins avec l’assistance d’un technicien SATC (nous
consulter).
Important : au préalable, il est nécessaire de vérifier que la
pièce la plus encombrante passe en cotes et en poids dans
les endroits les plus difficiles.
Cotes et poids de la pièce la plus encombrante.
Caractéristiques valables pour les modèles OPTIMAGAZ, CONDENSAGAZ et MAXIMAGAZ Série E.
Dimensions en mm
TYPE
X
Y
Z
Poids (kg)
87
445
580
770
130
E 116
508
580
770
140
E 145
610
580
770
155
E 174
673
580
770
165
E 232
850
670
840
220
E 291
975
670
840
240
E 348
1 100
670
840
260
E 407
1 225
670
840
280
E 465
1 350
670
840
300
E
Nota : si la cote Z reste trop importante, il est possible d’envisager une intervention. Nous consulter.
16
Mise en place
Mise en place des Optimagaz Condensagaz - Maximagaz “Série E”
Les chaudières peuvent être placées directement sur le sol
après la mise en place de pieds de mise à niveau.
Le réglage maximum est de 10 mm par pied.
Les chaudières peuvent être placées directement sur le sol
dans la mesure où il est suffisamment plat et que l’évacuation des condensats a été prévue.
Pour des installations classiques, aucun socle ventilé ou massif n’est nécessaire à l’installation de ces chaudières.
Pour les chaufferies contiguës à une habitation (et surtout à
une chambre à coucher), il est recommandé de placer la ou
les chaudières sur un “hors d’eau” isolé phoniquement, ou
plus simplement sur des “silentblocs” (fourniture en option).
Le niveau sonore des chaudières est lié à l’environnement,
c’est-à-dire aux dimensions et à la masse de la chaufferie ; il
est variable à chaque installation.
Performances acoustiques des Optimagaz,
Condensagaz, Maximagaz
Performances acoustiques
MODELES
E 87
E 116
E 145
E 174
E 232
E 291
E 348
E 407
E 465
Pression acoustique en dBA
à 1,50 m, en champ libre
50
50,5
51
52
52,5
53
54
54,5
55
(Mesures effectuées au CETIAT) Spectre acoustique sur demande.
Implantation en chaufferie
Vue de profil
Vue de face
Nota : Les cotes données par rapport aux murs de la chaufferie sont conformes au D.T.U. 65-4.
LES ACCÈS
Pour l’entretien ou les interventions, il est nécessaire de laisser l’ouverture des portes libre de tuyauteries (zone grisée
sur le croquis ci-dessus) en partie avant pour le démontage
du brûleur, de l’échangeur principal, des échangeurs à
condensation et de l’extracteur.
Aucun accès latéral n’étant nécessaire, les Optimagaz,
Condensagaz et Maximagaz peuvent être juxtaposées en
laissant 15 cm entre chaque chaudière pour le démontage
des jaquettes.
17
des Optimagaz - Condensagaz Maximagaz “Serie E”
Généralités
Ces chaudières sont destinées à la production d’eau
chaude (température maximale d’utilisation 90°C) pour
tous types de réseaux. Dans tous les cas, il faut veiller à
respecter les règles de l’Art, l’Accord Intersyndical et à ce
qu’il soit prévu :
•
• un système de dégazage efficace (séparateur d’air correcte-
•
•
•
•
•
ment dimensionné ainsi qu’un purgeur automatique efficace),
un pot de décantation correctement dimensionné et doté
d’une vanne de chasses “quart de tour”,
un système d’expansion correctement défini,
une (ou des) soupape de sécurité sur l’échangeur principal
et sur le condenseur, raccordée à l’égout,
une vidange raccordée sur l’orifice prévu à cet effet
•
•
(OPTIMAGAZ) ou sur les deux orifices (CONDENSAGAZ, MAXIMAGAZ),
des vannes d’isolement sur le départ et le retour chaudière
et un by-pass sur le condenseur,
un dispositif de “manque d’eau” pour les chaudières
situées au point haut de l’installation,
si l’installation comporte un dispositif de remplissage
automatique, celui-ci devra être conforme aux prescriptions indiquées sur l’accord intersyndical,
une évacuation des condensats (pour CONDENSAGAZ
et MAXIMAGAZ).
La pression de service est de 4 bars.
Pression de fonctionnement minimum : 1 bar à froid.
Important pour la rénovation de chaufferies anciennes :
Lors du remplacement de chaudières, il est indispensable de prévoir un désembouage complet de l’installation.
Irrigation de l’échangeur principal des Optimagaz,
Condensagaz et Maximagaz “Série E”
Il est nécessaire d’irriguer en permanence l’échangeur principal avec les débits nominaux suivants :
E
E
E
E
E
87 ...................................................................................................................3,75
116...........................................................................................................................5
145 ...................................................................................................................6,25
174 ......................................................................................................................7,5
232 .......................................................................................................................10
m3/h
m3/h
m3/h
m3/h
m3/h
E
E
E
E
291 ...................................................................................................................12,5
348 .......................................................................................................................15
407 ...................................................................................................................17,5
465 .......................................................................................................................20
m3/h
m3/h
m3/h
m3/h
Les chaudières sont équipées d’un contrôleur de débit qui n’autorise le fonctionnement du brûleur que si les caractéristiques indiquées ci-dessus sont obtenues.
Température minimale à l’entrée de l’échangeur principal des
Optimagaz, Condensagaz et Maximagaz “Serie E”
Cette température ne doit pas descendre au-dessous de 45 °C
quelle que soit la phase de fonctionnement de l’installation, et
pour ce faire, il est nécessaire de placer une sonde de retour
18
judicieusement positionnée (voir schéma ci-après). Cette sonde
limite l’ouverture de la vanne trois voies de régulation lors des
changements importants de régime de l’installation.
Schéma de principe A : une Optimagaz et un circuit chauffage
L’OPTIMAGAZ se raccorde comme toutes les chaudières
classiques suivant le schéma de principe ci-dessous.
Lorsqu’il y a plusieurs OPTIMAGAZ sur la même installation, il est nécessaire de les raccorder en boucle de
Tiechelmann, de les équilibrer en pertes de charges et
en taux de marche. Il est conseillé de prévoir une régulation
en cascade.
Bouteille
casse-pression
Vanne 3 voies
Pompe réseau
Radiateurs
Limite 45°C
SCHÉMA DE PRINCIPE A
OPTIMAGAZ
Schéma de principe B :
une Condensagaz et un circuit chauffage
Lorsqu’il y a plusieurs CONDENSAGAZ, il est nécessaire de
les raccorder en boucle de Tiechelmann et de les équilibrer
en pertes de charge et en taux de marche. Il est conseillé
de prévoir une régulation en cascade.
Bouteille
casse-pression
Vanne 3 voies
Pompe réseau
Limite 45°C
Radiateurs
Bypass
Filtre
CONDENSAGAZ
SCHÉMA DE PRINCIPE B
Pot à roues
19
Schémathèque
Schémathèque
Schémathèque
Schéma de principe C : une Optimagaz
+ une Condensagaz avec deux circuits chauffage
L’installation peut comporter plusieurs réseaux de chauffage
régulés différemment. Dans ce cas, il est souhaitable pour ne
pas perturber la régulation de ne faire passer dans le ou les
échangeurs à condensation que le ou les circuits les plus
demandeurs comme indiqué ci-dessous.
La pompe de recyclage collective est avantageusement remplacée par des pompes de charge individuelles. La bouteille
casse-pression supprime les interférences entre les pompes
chauffage et les pompes de charge.
Bouteille
casse-pression
Réseau nord
Réseau sud
Limite
45°C
Bypass
Filtre
OPTIMAGAZ
CONDENSAGAZ
SCHÉMA DE PRINCIPE C
Pot à roues
Schéma de principe D : une Optimagaz
+ une Condensagaz avec deux circuits chauffage et un circuit
de production d’eau chaude sanitaire
Il faut respecter les consignes de l’exemple précédent et
ramener le retour du producteur d’eau chaude sanitaire
directement sur la bouteille casse-pression.
En été, la pompe de charge du circuit sanitaire permet
l’irrigation du condenseur.
Bouteille
casse-pression
Réseau
sud
Réseau nord
Limite
45°C
Hiver/été
ECS
Fermée
hiver
Bypass
Fermée été
Filtre
Pot à roues
20
OPTIMAGAZ
CONDENSAGAZ
SCHÉMA DE PRINCIPE D
L’exemple type est le groupe scolaire.
Dans ce cas, il est vivement souhaitable de placer une régulation primaire de dégrossissage réglée sur le circuit le plus
défavorisé et des régulations secondaires d’affinage par circuit
Cela a pour avantage :
- de ne pas perturber les régulations secondaires,
- de supprimer les interférences des pompes,
- d’irriguer correctement le condenseur,
- de protéger le ou les échangeurs principaux à l’aide d’une
seule sonde de retour (température mini à 45°C).
Bouteille
casse-pression
Boucle de
commande primaire
Vanne 3 voies
Départ
ECS
Limite
45°C
Préparateur
ECS Guillot
Sanit
Alimentation
eau froide
Circuit à
température
constante
Bypass
OPTIMAGAZ
CONDENSAGAZ
SCHÉMA DE PRINCIPE E
Réseau 1
Réseau 2
Réseau 3
Schéma de principe F : une Maximagaz HPI - pour HPI
le chauffage et le préchauffage de l’eau chaude sanitaire
Toutes les remarques des schémas précédents sont valables
pour ce type de montage.
En été, la pompe de charge irrigue le condenseur “chauffage”. Cette opération peut être réalisée par une vanne trois
voies manuelle, le coût est ainsi réduit. La vanne trois voies
installée à proximité de la réserve d’eau froide, assure la
sécurité et évite de distribuer de l’eau sanitaire à plus de
60°C.
Bouteille
casse-pression
Réseau
chauffage
Limite
45°C
Départ ECS
Bouclage ECS
Préparateur ECS
Guillot Sanit
Eté
Fermée
été
Hiver
Fermée
hiver
Bypass
Fermée été
Filtre
Pot à roues
MAXIMAGAZ
Limiteur 55°C
SCHÉMA DE PRINCIPE F
Réserve froide
Alimentation eau froide
21
Schémathèque
Schéma de principe E : une Optimagaz + une Condensagaz
pour le chauffage de plusieurs bâtiments ou pour une installation
comportant plusieurs réseaux ayant des régimes
de température et d’occupation différents.
Schéma de principe G : une Optimagaz
+ une Maximagaz avec un circuit chauffage
et un circuit de production d’eau chaude sanitaire
Schémathèque
Bouteille
casse-pression
Réseau
chauffage
Limite
45°C
Départ ECS
Bouclage ECS
Préparateur ECS
Guillot Sanit
Eté
Fermée
été
Hiver
Fermée
hiver
Bypass
Fermée été
Filtre
Pot à roues
OPTIMAGAZ
MAXIMAGAZ
Limiteur 55°C
SCHÉMA DE PRINCIPE G
Réserve froide
Alimentation eau froide
Schéma de principe H : une Optimagaz
+ une Maximagaz pour un circuit
de production d’eau chaude sanitaire
+ un circuit radiateur
+ un circuit plancher chauffant
Bouteille
casse-pression
Départ ECS
Panneau
de sol
Limite
45°C
Alimentation
eau froide
Préparateur ECS
Guillot Sanit
Radiateurs
Filtre
Pot à roues
OPTIMAGAZ
MAXIMAGAZ
SCHÉMA DE PRINCIPE H
Filtre
Pot à roues
Important : dans le cas où l’installation envisagée n’a pas de rapport direct avec l’un des schémas présentés, il est
souhaitable de nous consulter avec un projet pour lequel nous donnerons notre avis et nos recommandations.
22
Pour une utilisation d’eau chaude sanitaire, il est nécessaire
de stocker l’eau préchauffée dans un ballon de stockage.
La capacité du ballon devra être de 500 litres pour
100 thermies, soit : 2000 litres pour une Maximagaz E 465.
Rendement utile en % sur P.C.I.
Type Maximagaz
E 87
E 116
E 145
E 174
E 232
E 291
E 348
E 407
E 465
Capacité
réserve froide
400 L
500 L
650 L
750 L
1 000 L
1 250 L
1 500 L
1 750 L
2 000 L
Pour le raccordement hydraulique, se reporter aux schémas
de principe F et G, en pages 21 et 22. Fourniture du ballon par
GUILLOT : voir documentation Ballon de stockage RS.
Les pertes de charge des Maximagaz “Série E”
Echangeur à condensation ECS
Le rôle de cette pompe est de créer une circulation entre
le ballon de stockage et l’échangeur à condensation Eau
Chaude Sanitaire.
Pertes de charge en mCE
Pour le calcul de la pompe de balayage, il est nécessaire
de tenir compte de la perte de charge de la tuyauterie
de raccordement.
Débit dans le condenseur en m3/h
23
Schémathèque
Ballon réservoir pour Maximagaz “Série E”
Echangeur principal
• Le débit minimal d’irrigation D, en m3/h, de chaque chaudière est indiqué par la base encerclée de chaque droite.
D≥
• Ce débit est fonction de la puissance P du générateur,
en th/h : il peut varier entre P/20 et P/15.
La température minimale de retour a l’échangeur principal
doit être de 45 °C.
P
20
Pertes de charges en mCE
Optimagaz, Condensagaz et Maximagaz
Débit dans la chaudière en m3/h.
Optimagaz, Condensagaz et Maximagaz
Les pertes de charge
Les pertes de charge des Optimagaz, Condensagaz,
Débit dans la chaudière en m3/h.
24
Echangeur à condensation chauffage
• Pour le calcul des pompes de l’installation, il faut tenir
• Le circuit irriguant le condenseur doit être choisi en fonc-
compte des pertes de charge de l’échangeur à condensation et de l’échangeur principal.
tion de la puissance de la chaudière. Un débit trop faible
pourrait entraîner une élévation de température importante qui perturberait la régulation du circuit.
• Le débit en m3/h dans le condenseur peut varier
P
45
de :
à
P
15
P puissance en th/h du générateur.
Condensagaz
Maximagaz
25
Les pertes de charge
Les pertes de charge des Condensagaz,
Raccordement gaz
Raccordement gaz
des Optimagaz - Condensagaz Maximagaz “Série E”
Les chaudières sont livrées “entièrement montées”.
IMPORTANT : Pour permettre l’accès à l'intérieur de la
chaudière, il est indispensable que la tuyauterie d’alimentation du gaz ne gêne en rien l’ouverture des portes, et qu’elle
soit pourvue d’une vanne de barrage (non fournie).
RACCORDEMENT GAZ :
• Moyenne pression 300 mbar : monter le filtre livré avec
la chaudière.
Dans ce cas, il faut retirer le média filtrant incorporé dans
le multibloc Dungs. La perte de charge du filtre devra être
inférieure ou égale à 3 mm CE.
• Basse pression 18 - 25 mbar : il est vivement recommandé la mise en place d’un filtre entre la vanne et la
chaudière.
Débit de gaz : en m3/h, à 15°C et 1013 mbar, permettant de déterminer le diamètre de la canalisation.
Type
Gaz naturels
Optimagaz
Condensagaz
Maximagaz
Modèles
87
116
145
174
232
291
348
407
465
Lacq ou gaz type 2H
Groningue ou gaz type 2L
9,4
10,5
12,6
14,0
15,7
17,6
19,0
21,2
25,3
28,4
31,9
35,7
38,4
43,0
45,0
50,5
51,7
58,0
Lacq ou gaz type 2H
Groningue ou gaz type 2L
9,3
10,4
12,4
13,8
15,5
17,4
18,6
20,8
24,9
27,8
31,0
34,8
37,4
41,8
43,8
49,1
50,1
56,2
Le diamètre de la tuyauterie sera toujours calculé en fonction de la longueur de distribution ainsi que du nombre
d’accidents de parcours.
Ce calcul pourra se faire de plusieurs façons :
- calcul traditionnel des pertes de charge,
- utilisation des abaques G.D.F. (voir pages suivantes).
Exemple : distribution horizontale - gaz type 2L.
Longueur DF = 15,5 mètres
4 coudes + 1 vanne = 5 obstacles
Longueur équivalente L
L = 15,5 + (0,5 x 5) = 18 m
Débit chaudière = 50,5 m3/h
Par lecture directe sur abaques :
Basse pression (abaque page 28)
Dl = 60 (66/76)
Moyenne pression (abaque page 27)
D2 = 35 (40/49).
Pour amortir les pulsations du détendeur, il est recommandé d’observer la règle suivante : le volume intérieur
de la canalisation comprise entre la sortie du détendeur et
26
le premier point d’utilisation sera environ égal au millième
du débit horaire maximal de gaz qui sortira du détendeur.
Tuyauteries de gaz
Calcul des diamètres théoriques des tuyauteries de gaz pour :
5
10
15
20
30
40
50
70
100
150
200
300
400
500
10
20
30
40 50 60 7080 100
200
300 400500 700 1000
2000
Débit de gaz en mètres cube par heure (m3 mesures à 15°C - 1013 mbar)
3000
5000 7000 10000
- une pression de livraison de : 300 mbar,
- une perte de charge de : 15 mbar,
- une densité de gaz de : 0,57 (gaz naturel type Lacq).
Longueur en mètres de la tuyauterie
27
Calcul des diamètres théoriques des tuyauteries de gaz pour :
Longueur en mètres de la tuyauterie
28
5
4
8
7
6
5
20
18
16
14
12
10
28
40
80
70
60
50
200
180
160
140
120
100
2
3
Débit de gaz en mètres cube par heure (m3 mesures à 15°C - 1013 mbar)
4
5 6 7 8 9 10
20
30
40 50
70
100
200
300 400
600 800 1000
Tuyauteries de gaz
- une pression de livraison de : jusqu’à 50 mbar,
- une perte de charge de : 1 mbar,
- une densité de gaz de : 0,57 (gaz naturel type Lacq).
Conduit de fumées
Raccordement conduit de fumées
Il est nécessaire de respecter les règles de l’art, le D T U
65.4, le D T U cheminées, le D T U 24.1 fumisterie, la brochure technique GAZ DE FRANCE M 280 pour Optimagaz
et E 84.03 pour Condensagaz et Maximagaz, ainsi que les
réglementations nationales et préfectorales, et, si besoin,
nous consulter.
Chaufferie en terrasse ou de plain-pied
Du point de vue fonctionnel, les chaudières doivent être raccordées individuellement en veillant impérativement à ce
que l’eau ne ruisselle pas à l’intérieur des chaudières.
Le raccordement chaudière-cheminée et le conduit d’évacuation des fumées doivent être étanches à l'eau de ruissellement (condensats) et en matériau résistant à la corrosion.
Chaufferie en sous-sol
Le calcul du dimensionnement du conduit de fumée (hauteur,
section) sera effectué de façon habituelle en tenant compte
de la puissance chaudière ainsi que de la perte de charge du
raccordement chaudière-cheminée (carneau).
Le point zéro est positionné en sortie-chaudière et il n’est
pas nécessaire de tenir compte de la perte de charge de la
chaudière.
Afin de réduire les pertes de charge, le dimensionnement du
carneau D2 sera effectué de la façon suivante :
• pour 1 chaudière : D2 = 1,1 x D3,
• pour 2 chaudières : D2 = 1,2 x D3,
puis proportionnellement pour 5 chaudières : D2 = 1,5 x D3,
Si le nombre de chaudières est supérieur à 5 :
D2 reste constant : D2 = 1,5 x D3.
Le carneau et le conduit fumées doivent être étanches à
l’eau de ruissellement (condensats) et en matériau résistant
à la corrosion.
29
Chaufferie équipée
Chaufferie équipée de Maximagaz “Série E”
Lors du fonctionnement individuel de la MAXIMAGAZ en
été, le tirage thermique est notablement réduit.
En conséquence, il est souhaitable de prévoir le raccordement
individuel de cette chaudière sur le conduit de fumées collectif.
Nota : Le phénomène peut être identique avec des
CONDENSAGAZ ; dans ce cas, adopter les mêmes solutions.
Dans tous les cas, il n’est pas possible de raccorder sur le
même carneau une chaudière en dépression avec une chaudière équipée d’un extracteur ou d’un ventilateur.
Volume des fumées (en m3/h) à la sortie des chaudières pour
un CO2 de 8% (excès d’air d’environ 42%)
30
Type
Gaz naturels
Optimagaz
Modèles
87
116
145
174
232
291
348
407
465
Groningue type 2L
200
267
334
402
534
669
801
933
1068
(fumées 130°C)
Lacq type 2H
197
264
331
398
528
662
792
923
1056
Condensagaz
Groningue type 2L
175
233
292
350
466
583
699
816
932
(fumées 90°C)
Lacq type 2H
173
230
288
345
460
575
690
805
920
Maximagaz
Groningue type 2L
153
204
255
306
408
510
612
714
816
(fumées 45°C)
Lacq type 2H
152
202
253
303
404
505
606
707
808
- Chaufferie en terrasse ou de plain-pied
L’air admis dans la chaufferie assure la ventilation en même
temps que la combustion.
- Chaufferie en sous-sol
• Section ventilation basse (dm2) - Puissance th/h
• Section minimale des ventilations = 2,5 dm2,
• Pour l’agencement, voir croquis ci-dessous.
• Section ventilation basse (dm2) = calcul selon DTU 65.4,
• Section ventilation haute (dm2) = 0,5 x section conduit
fumées,
20
• Section ventilation haute (dm2) = A (m2) Surface chaufferie
10
• Section minimale des ventilations : 2,5 dm2.
Nota : il est recommandé de diviser la section d’entrée et
de sortie d’air en deux parties disposées sur des parois
opposées pour tenir compte de l’effet du vent.
Evacuation des condensats des Condensagaz
et Maximagaz “Série E”
Lors de la condensation de la vapeur d’eau, contenue dans les
produits de la combustion, on récupère environ 1,6 kg d’eau
par m3N de gaz naturel brûlé.
Bien que la quantité d’eau à évacuer soit faible, il faut impérativement en prévoir l’évacuation vers l’égout à l’aide de tube
P.V.C. car les condensats sont agressifs (Ph ~
– 3,5 à 5).
Evacuation des condensats
Entonnoir
Tube PVC Ø32 (mini)
vers égout
31
Ventilation des chaufferies
Ventilation des chaufferies équipées en Optimagaz Condensagaz - Maximagaz “Série E”
des Optimagaz, Condensagaz,
Façade visible de l’extérieur :
• Interrupteur général bipolaire avec voyant de mise
sous tension incorporé,
• 1 voyant lumineux signalant le manque d’irrigation
chaudière,
• 1 voyant lumineux de mise en sécurité surchauffe,
• 1 voyant lumineux de mise en sécurité du brûleur
principal,
• 1 voyant lumineux signalant le manque de pression gaz,
• 1 compteur horaire,
• 1 indicateur de température d’eau,
• 1 indicateur de température fumées.
Façade intérieure visible porte droite ouverte (accès aux
professionnels).
• 1 fusible de protection 5 A du circuit électrique pour
modèles E 87 à E 232,
• 1 fusible de protection 10 A du circuit électrique pour
modèles E 291 à E 465,
• 1 fusible de protection du coffret de 1 A,
• 1 fusible de protection alarme surchauffe de 1 A,
• 1 cavalier permettant la mesure du courant d’ionisation,
• 1 pressostat de contrôle de l’extracteur préréglé,
• 1 coffret SATRONIC avec bouton de réarmement mise
en sécurité,
• 1 thermostat de Sécurité (réglage 106°C),
Seul le réarmement est visible et accessible.
• 1 thermostat de régulation (55° à 90°C).
La chaudière étant entièrement précâblée, il suffira de l’alimenter électriquement en courant alternatif monophasé 230 V 50 Hz :
PHASE + NEUTRE + TERRE (EN RESPECTANT LA POLARITÉ).
La détermination de la section des fils se fera en tenant compte des éléments suivants :
Type
Gaz naturels
87
116
145
174
232
291
348
407
465
Puissance absorbée
(W)
200
210
250
295
330
430
590
670
765
Intensité nominale
(A)
1,00
1,02
1,20
1,35
1,53
2,20
3,00
3,40
3,80
Intensité démarrage
(A)
4,5
5
5,5
7,5
8
12
14
16
17
Important : dans le cas d’installations biphasées sans neutre
(régime de neutre impédant, dans tous les cas où il existe
une tension résiduelle entre neutre et terre), et afin d’éviter
l’ouverture de vannes en cas de mise à la masse accidentelle,
il est impératif d’alimenter électriquement la chaudière à partir
d’un transformateur de séparation (voir schéma ci-dessous).
Important : dans la mesure où l’installation de chauffage
doit fonctionner avec des abaissements réguliers, il est
nécessaire de prévoir une sonde de retour afin d’éviter la
condensation sur l’échangeur principal de la chaudière lors
des remontées en température. Cette sonde permet de
mettre momentanément la vanne de régulation en dérogation et assure une température minimale de 45°C à l’entrée
de l’échangeur principal.
32
Défaut
irrigation
Mesure courant ionisation
Mise en
sécurité
Alarme
surchauffe
Disjoncteur
thermique
Fusible
général
Inter
général
Alarme
surchauffe
Manque
pression gaz
Mise en
sécurité
Réarmement
mise en sécurité
Réarmement surchauffe
Compteur horaire
Température eau
Température fumée
Tableau de commande
Tableau de commande des Optimagaz,
Condensagaz, Maximagaz “Série E”
33
Détail des bornes de raccordement électrique
Détail
Bornier client
Bornier interne
34
Vérifications à effectuer
Vérifications à effectuer avant
de demander la mise en service
• Accessibilité :
• Raccordement fumées :
Des dégagements suffisants seront prévus afin de permettre
des interventions aisées sur les chaudières.
Voir chapitre Mise en place des Optimagaz, Condensagaz et
Maximagaz “Série E”.
Vérifiez que le conduit de fumées et le carneau soient
étanches au ruissellement de l’eau de condensation et
assemblés dans le sens d’écoulement des condensats, que
des tés de purge soient placés aux points bas de la cheminée et du carneau.
Voir chapitre Raccordement conduit de fumées des Optimagaz,
Condensagaz et Maximagaz “Série E”.
• Raccordement hydraulique :
Vérifiez : l’équilibrage des chaudières, que la pompe d’irrigation assure un débit minimal de P/20, qu’il existe bien une
sonde de retour (temp. mini. 45°C), que l’échangeur à
condensation soit toujours irrigué, que la pression à froid soit
au minimum de 1 bar, qu’il existe des vannes d’isolement sur
tous les orifices sauf sur l’évacuation des condensats et s’il s’agit
d’une rénovation que le désembouage ait bien été effectué.
Voir chapitre Raccordement hydraulique des Optimagaz,
• Raccordement gaz :
Vérifiez que l’alimentation gaz soit correctement dimensionnée et qu’elle soit dotée d’une vanne de barrage.
L’installation doit être alimentée en Gaz Naturel Moyenne
Pression (300 mbar) ou en Basse Pression (18-25 mbar).
Moyenne Pression 300 mbar : monter le filtre livré avec
la chaudière.
Basse Pression 20 mbar : il est vivement recommandé la
mise en place d’un filtre entre la vanne et la chaudière.
Dans ce cas, il faut retirer le média-filtrant incorporé dans
le Multibloc DUNGS.
La perte de charge du filtre devra être < 3 mm CE.
Option gaz propane : pression 37 mbar.
• Evacuation des condensats :
Vérifiez que l’évacuation soit accessible et effectuée en P.V.C.
de Ø 32 mini. Voir chapitre Evacuation des condensats des
• Raccordement électrique :
Vérifiez que le branchement ait été correctement réalisé et
que les polarités sur le bornier de la chaudière aient été
impérativement respectées.
Si l’installation n’est pas en monophasé, il faut mettre en
place un transformateur d’isolement.
Voir chapitre Raccordement électrique des Optimagaz,
Vérifiez que l’installation est conforme à la réglementation, aux règles de l’Art et aux prescriptions du Bureau
d’Etudes.
35
Demande de mise en service
Demande de mise en service
Cette demande doit être adressée 10 JOURS AVANT LA DATE SOUHAITÉE (le cachet de la poste faisant foi) à l’adresse suivante :
SATC
1, route de Fleurville
01190 PONT-DE-VAUX
Tél. : 0 803 396 634
Télécopie : 03 85 51 59 30
Le SATC est le Service Assistance Technique Clientèle des chaudières GUILLOT
Elle doit comporter :
Remarques importantes :
• Nom et Adresse de l’installation.
• Nom du responsable du chantier.
• Numéro, type et puissance des chaudières.
• Date souhaitée pour la mise en service.
• Tout déplacement injustifié, dû à une chaufferie non
Cette demande ne peut être effectuée que si les conditions suivantes sont remplies :
• Conformité de l’installation
conforme conduira à une facturation de la part de la
société chargée de la mise en service par la société
GUILLOT.
La mise en route par nos représentants ne constitue pas un
procès verbal de conformité de l’installation.
• L’alimentation gaz présente les caractéristiques de débit
•
•
•
•
et pression permettant un fonctionnement correct des
chaudières,
L’alimentation électrique est conforme à la norme
NF C 15-100,
L’installation hydraulique est terminée et mise en eau.
L’évacuation des gaz de combustion à la cheminée est
conforme aux règles de l’Art.
L’évacuation des condensats est réalisée.
• Contrat d’entretien
Dès la mise en route, l’installateur doit obligatoirement faire
souscrire à son client un contrat d’entretien auprès d’une
société spécialisée.
En effet, la non observation de cette règle risque d’être à
l’origine de la détérioration de certains éléments et composants qui ne pourront, de ce fait, être couverts par la garantie du constructeur.
Cette notice est nécessaire pour LA CONCEPTION, LA REALISATION des chaufferies
équipées d’OPTIMAGAZ, de CONDENSAGAZ, de MAXIMAGAZ SERIE E.
Les contrôles effectués lors de la fabrication, de la mise en service et de l’exploitation figurent
sur le CARNET D’IDENTITE spécifique à chaque chaudière et fourni avec chacune d’elles.
Le Service Assistance Technique Clientèle des Chaudières GUILLOT : le SATC
assure une assistance téléphonique après-vente :
1, route de Fleurville - BP 55 - 01190 PONT-DE-VAUX
Tél. : 0 803 396 634 - Fax : 03 85 51 59 30
La mise en service est proposée en option. Elle doit être demandée 10 jours avant
la date souhaitée au SATC.
Pour les pièces détachées :
SATC :
(Service Pièces Détachées)
36
1, route de Fleurville - BP 55 - 01190 PONT-DE-VAUX
Tél. : 0 803 396 634 - Fax : 03 85 51 59 20
Composition des chaudières
Annexe 1
Composition des chaudières Optimagaz - Condensagaz Maximagaz “Série E”
OPTIMAGAZ
CONDENSAGAZ
MAXIMAGAZ
Vue éclatée Chaudière
OPTIMAGAZ
CONDENSAGAZ
MAXIMAGAZ
37
Mesures des pertes
Annexe 2
Mesures des pertes à l’arrêt effectuées à la D.E.T.N.
selon la réglementation Th-C
Les valeurs définies dans les tableaux sont :
• Pm : Puissance utile sur P.C.S. aux différentes températures moyennes de départ d’eau de la chaudière portées
dans la première colonne.
• Pam : Pertes à l’arrêt liées à l’écart de température
entre la température moyenne de l’eau dans la chaudière
et la température ambiante.
• Rm : Rendement sur P.C.S. correspondant aux puissances
utiles obtenues aux différentes températures moyennes
de départ d’eau.
Modèles Optimagaz
Température
de la chaudière
Température de départ
Pm
dans les conditions de base
(en W)
Rm
Chaudière hors du volume habitable
Pam (W)
Optimagaz E 87
81°C et plus
94550
0,85
350
de 66 à 80°C
95556
0,86
289
de 51 à 65°C
96310
0,86
202
jusqu’à 50°C
97064
0,87
147
81°C et plus
96561
0,86
174
Varie avec les besoins
de 66 à 80°C
97064
0,87
147
de chauffage
de 51 à 65°C
97567
0,87
121
jusqu’à 50°C
98070
0,88
97
Maintenue constante
Optimagaz E 465
Maintenue constante
38
81°C et plus
505556
0,82
2025
de 66 à 80°C
511111
0,83
1670
de 51 à 65°C
515278
0,83
1166
jusqu’à 50°C
519444
0,84
852
81°C et plus
516667
0,84
1006
de 66 à 80°C
519444
0,84
852
de chauffage
de 51 à 65°C
522222
0,85
702
jusqu’à 50°C
525000
0,85
559
Température
de la chaudière
Température de départ
Pm
dans les conditions de base
(en W)
Rm
Chaudière hors du volume habitable
Pam (W)
Condensagaz E 87
81°C et plus
96168
0,87
731
de 66 à 80°C
97464
0,88
603
de 51 à 65°C
99856
0,90
421
jusqu’à 50°C
101982
0,92
307
81°C et plus
100653
0,91
363
de 66 à 80°C
101982
0,92
307
de chauffage
de 51 à 65°C
103310
0,93
253
jusqu’à 50°C
104639
0,94
202
Maintenue constante
Condensagaz E 465
Maintenue constante
81°C et plus
513976
0,86
3061
de 66 à 80°C
519896
0,87
2524
de 51 à 65°C
529583
0,89
1762
jusqu’à 50°C
539988
0,90
1287
81°C et plus
532812
0,89
1521
de 66 à 80°C
539988
0,90
1287
de chauffage
de 51 à 65°C
547164
0,91
1061
jusqu’à 50°C
554340
0,93
845
Modèle Maximagaz
Les valeurs de pertes de la chaudière MAXIMAGAZ peuvent être considérées comme identiques à celles de la chaudière
CONDENSAGAZ.
39
Mesures des pertes
Modèles Condensagaz
Textes réglementaires
Annexe 3
Principaux textes réglementaires relatifs aux installations de
chaufferies collectives à gaz.
AIDE-MÉMOIRE
Réglementation concernant les chaufferies
équipées de générateurs au gaz
(liste non exhaustive)
ALIMENTATION EN GAZ DE LA CHAUFFERIE
Pose des conduites
Arrêté du 02.08.1977 - Articles 7 et 8
Arrêté du 23.06.1978 - Article 13
Local
Implantation - Disposition générale du local
Arrêté du 23.06.1978 - Titre 1
DTU 65.4 - Articles 1,0 à 1,3
Moyen de lutte contre l’incendie
Dispositions particulières pour les chaufferies en
sous-sol.
Mise en service des installation
Contrôle, vérification et entretien des installations.
Arrêté du 02.08.1977 - Articles 9, 25, 26, 27, 28 et 29
Essais de mise en service.
DTU 61.1 - Cahiers des charges - Chapitre XI
Tubes et tuyaux
DTU 61.1 - Cahier des charges - Chapitres II, III, IV
Essais des tuyauteries fixes
ÉVACUATION DES PRODUITS DE COMBUSTION
DTU 65.4 - Article 1,6
DTU 24.1 - Cahier des charges
DTU 61.1 - Aménagement généraux - Chapitre VII
Arrêté du 23.06.1978 - Articles 18 et 19
Arrêté du 20.06.1975
Blocs de détente
DTU 65.4 - Chapitre II
Organes de coupure
Arrêté du 02.08.1977 - Articles 8, 13 et 14
DTU 61.1 - Cahier des charges - Chapitre IV
DISTRIBUTION DU GAZ À L’INTÉRIEUR DE LA CHAUFFERIE
Tubes et tuyauteries d’alimentation en gaz
Arrêté du 02.08.1977 - Article 8 - Chapitre III
DTU 61.1 - Cahier des charges - Chapitres II, III
Organes de coupure
AÉRATION
GÉNÉRATEURS ET ÉQUIPEMENTS DE CHAUFFE
Arrêté du 23.06.1978 - Titre 1 - Articles 11 et 12
DTU 65.4 - Articles 1,7 et 1,8
40
Ce document n’est pas contractuel. Le fabricant se réserve la possibilité de modifier les caractéristiques de ses appareils à tout moment et sans préavis. 05/2001
DIRECTION COMMERCIALE - 22, RUE RAYMOND LEFÈVRE - BP 30 - 94251 GENTILLY CEDEX - TÉL. : 01 41 24 80 00 - TÉLÉCOPIE : 01 45 47 45 47
SIÈGE SOCIAL : 13, BOULEVARD MONGE - ZI - 69330 MEYZIEU
N° SIRET 95650108400050 - R.C.S. LYON B 956501084 - CODE APE 515 J - “S.A.S.” AU CAPITAL DE 11000 000 F
Site INTERNET : www.guillot.tm.fr

serie e?.

Transcription

Documents pareils

La chaudière Fioul F 400 GEMINOX

Le chauffage central au bois avec hydroaccumulation - Saint-Roch

Maintenance des installations de chauffage, climatisation et

Offre SAVELYS pour les adhérents de l`APEL

Eaux de Chaudières - Water Treatment Technologies

Tarifs Publics Fabricants | ELYOTHERM

Fiche - Référence - Logements

Contrat d`assistanCe Chaudière Gaz

Chaudière manuelle hydro-accumulation
