- Aménagement de la voirie devant le parvis de la mairie de La Wantzenau

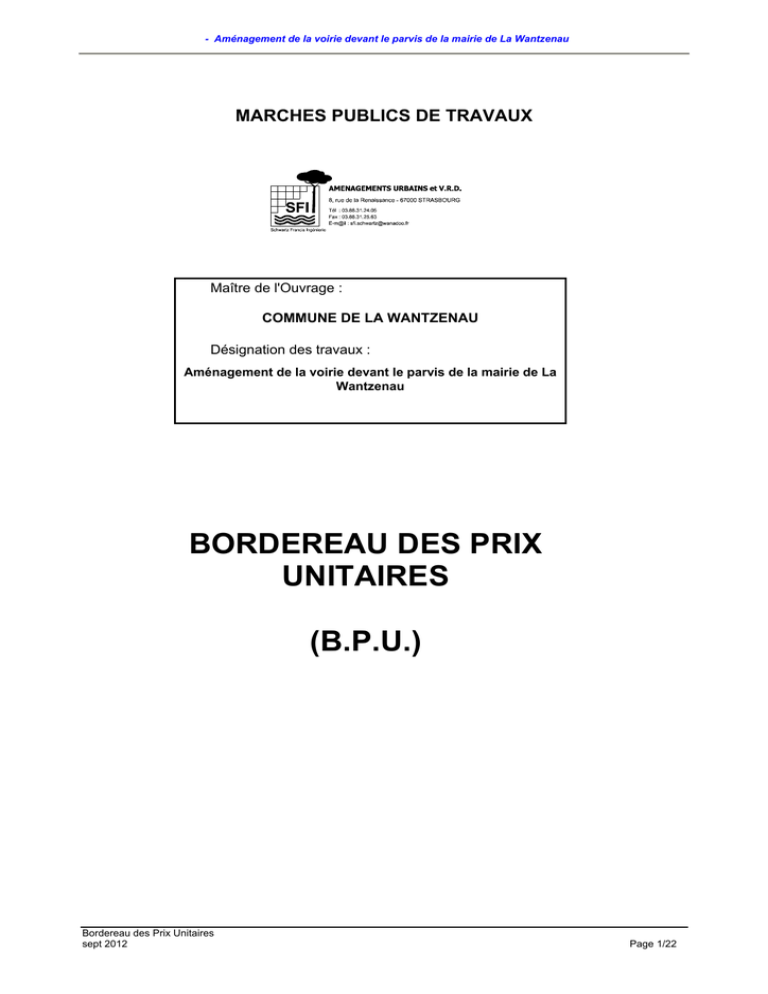

MARCHES PUBLICS DE TRAVAUX
Maître de l'Ouvrage :
COMMUNE DE LA WANTZENAU
Désignation des travaux :
Aménagement de la voirie devant le parvis de la mairie de La
Wantzenau
BORDEREAU DES PRIX
UNITAIRES
(B.P.U.)
Bordereau des Prix Unitaires
sept 2012
Page 1/22
N° des prix
Désignation des travaux et prix en toutes lettres hors taxe
PU en chiffres HT
Les prix unitaires définis dans le présent bordereau devront, entre autre, tenir compte
des frais généraux de chantier soit :
− l’installation de chantier ainsi que le repliement du matériel en fin de chantier
conformément aux articles 31 et 37 du CCAG
− la mise en place de panneaux de chantier conformes aux prescriptions CUS
− l’entretien des voiries empruntées pour accéder au chantier
− la mise en place des bureaux et baraquements de l’entreprise
− un laboratoire de chantier équipé des matériels nécessaires à la réalisation des
essais prévus pour le contrôle interne
− la mise à disposition du personnel pour effectuer les essais
− l’établissement d’une déclaration d’intention des travaux (DIT) adressée aux
différents gestionnaires de réseaux
− l’établissement d’un état des lieux avant démarrage des travaux
− l’établissement d’un état des lieux contradictoire en fin de travaux
− le nettoyage des accès et de la voirie existante
− la remise en état des lieux en fin de chantier
− le contrôle intérieur
− le contrôle interne conformément aux stipulations du CCTP et aux demandes du
maître d’œuvre
− le contrôle externe conformément aux stipulations du CCTP et aux demandes du
maître d’œuvre
sept 2012
Page 2/22
N° des prix
1
PRIX GENERAUX
1.1
Installation de chantier
PU en chiffres HT
Installation de chantier à faire valider par la direction des travaux à savoir :
- l’aménagement d’une aire pour accueillir une baraque de chantier, l’emplacement
étant à définir avec le maître d’œuvre,
- la mise en place d’une zone de stockage fermée et protégée par des barrières
d’enceinte selon emplacement disponible et défini sur site,
- la remise en état primitif de l’aire citée à la fin des travaux,
- la fourniture et la pose de la ou des baraque(s) de chantier,
- la fourniture et la pose dans les mêmes conditions d’un ou des sanitaire(s) de
chantier (chimique)
- Toutes sujétions de repliement des installations en fin de chantier.
Sont compris également:
- la fourniture, la pose et dépose en fin de chantier :
o des panneaux de signalisation éloignée et rapprochée du chantier,
o du barrièrage d’enceinte du chantier de 2m de hauteur.
- la mise en place des feux tricolores provisoires si nécessaire,
- la maintenance durant les travaux de l’ensemble des matériels mis en place, y
compris durant les intempéries et arrêts de chantier. Les écoulements du réseau
d’assainissement existant seront maintenus et les réseaux secs existants devront
rester opérationnels durant les travaux,
- le repliement du matériel en fin de chantier conformément aux articles 31 et 37 du
CCAG
LE FORFAIT :
1.2
Signalisation temporaire - Pose - Dépose
Ce prix rémunère forfaitairement pendant toute la durée des travaux la maintenance
de la signalisation temporaire, ainsi que la pose et dépose.
Ce prix comprend en particulier:
- La mise en place d’une signalisation routière et piétonne adaptée et cohérente au
site et à l’arrêté de circulation. La signalisation sera conforme à la réglementation
en vigueur, notamment aux Instructions sur la signalisation routière relative à la
signalisation temporaire et au plan Général de Coordination si un coordonnateur
est nommé dans le cadre d’une mission S.P.S.
- La fourniture sur les lieux d’utilisation de l’ensemble du matériel, soit tous les
panneaux de police, les panneaux directionnels, balises, balisettes, etc., de toute
taille et de tout type, les supports de toute taille et de tout type, la boulonnerie, les
brides, les matériaux de lestage, le béton de pose, les fûts ainsi que leurs
matériaux de remplissage, les feux de tout type ainsi que leur alimentation, etc.,
- La mise en place des éléments précités, y compris notamment les fouilles,
l’évacuation des déblais, le remplissage des fouilles, la fourniture et la confection
de massifs d’ancrage, l’assemblage des ensembles, la pose dans massifs de
béton, sur pied lestage ou dans fûts, le haubanage éventuel, etc.
- Les déplacements des ensembles de signalisation temporaire lors de la
réalisation des travaux et suivant leur avancement,,
- le remplacement du matériel détérioré ou volé,
- l’enlèvement du matériel en fin de chaque phase de signalisation temporaire, y
compris en particulier la remise en état des lieux (chaussée, accotements,
trottoirs, etc.) et le nettoyage des chaussées.
- l’exploitation, la surveillance, la maintenance de jour comme de nuit des
dispositifs de signalisation temporaire,
- Le balayage quotidien des chaussées concernées par ces travaux, ainsi que la
voirie locale servant pour accéder aux zones de travaux.
- Le nettoyage au jet d’eau des chaussées si les conditions d’état l’exigent.
LE FORFAIT :
sept 2012
Page 3/22
N° des prix
1.3
PU en chiffres HT
Contrôles externes
Ces prix rémunèrent la réalisation des essais et contrôles à effectuer dans le cadre du
contrôle externe des travaux et comprennent notamment :
- la mise à disposition du personnel et du matériel nécessaire à la réalisation des
essais et contrôles,
- la réalisation des essais et contrôles,
- l’établissement et l’interprétation des résultats,
- l’établissement des fiches d’essais et de contrôles à fournir en deux exemplaires
minimum (un pour le maître d’ouvrage, un pour le maître d’œuvre).
a) Contrôle de portance à la plaque ∅ 60 mm
L’UNITE (l’essai) :
1.4
Plan Particulier de la Sécurité et de Protection de la Santé (PPSPS)
Ce prix rémunère l’élaboration et mises à jour du plan d’Hygiène et de Sécurité
(PPSPS).
Le PPSPS devra tenir compte des recommandations citées dans le PGCSPS et être
conforme aux stipulations du CCAP et du CCTP.
L’UNITE :
1.5
Plans de récolement par géomètre
Etablissement d’un dossier de récolement en deux exemplaires papiers de l’ensemble
des travaux effectués comprenant notamment :
- plan de voirie y compris assainissement de surface, mobilier, signalisation
horizontale et verticale, plantations, éclairage public),
Les plans de récolement devront être conformes aux prescriptions du C.C.T.P. et
selon charte graphique du maître d’ouvrage.
Levé en plan et altitude des travaux exécutés à effectuer par un géomètre agréé par la
maîtrise d’œuvre.
A remettre également au Maître d’Ouvrage et au maître d’œuvre sur un support CD
avec les fichiers du type AUTOCAD version 2004 ou ultérieure.
LE FORFAIT :
2
2.1
TRAVAUX DE REFECTION DE CHAUSSEE
Sciage de matériaux enrobés ou asphalte sur une profondeur pouvant atteindre
dix (10) centimètres, toutes sujétions comprises
Sciage des matériaux enrobés ou asphalte sur une profondeur pouvant atteindre
10cm, toutes sujétions comprises.
LE MÈTRE LINÉAIRE :
2.2
Démolition de béton ou maçonnerie
Démolition de béton ou maçonnerie, avec mise à disposition sur site de tout moyen
approprié (brise-roches, marteau-piqueur pneumatique, etc..) pendant toute la durée
des travaux y compris l’évacuation des déblais à une station de recyclage aux frais de
l’entrepreneur. Tous frais de transport, main d’œuvre et matériels inclus.
sept 2012
Page 4/22
N° des prix
PU en chiffres HT
L’entrepreneur devra produire sur demande les justificatifs attestant la prise en charge
des matériaux recyclables par la centrale de recyclage.
Toutes autres sujétions incluses.
LE MÈTRE CUBE :
2.3
Arrachage de revêtement en enrobés sur chaussée sur une largeur de 50cm et
d’une épaisseur de six (6) à quinze (15) centimètres
Arrachage de revêtement en enrobés sur chaussée pouvant atteindre une épaisseur
de de 6 à 15cm sur une largeur de 50cm minimum, y compris l'évacuation des déblais
à une station de recyclage au frais de l'entrepreneur, le balayage de la forme et toutes
sujétions.
LE MÈTRE CARRÉ :
2.4
Fraisage ou rabotage de chaussée à froid sur une épaisseur de 4 à 5cm et mise
en stock, pour réutilisation en fond de forme
Fraisage ou rabotage de chaussée à froid sur une épaisseur de 4 à 5cm environ.
Ce prix comprend également :
- la mise en stock provisoire sur site et hors de l’emprise des travaux sur un site à
trouver par l’entrepreneur. Les frais de dépôt sont à la charge de l’entrepreneur
pendant toute la durée de stockage jusqu’à leur réutilisation en fond de forme de
chaussée,
- le balayage soigneux,
- tous frais de transports et de déchargement,
- toutes sujétions de matériel et de main d’œuvre.
LE MÈTRE CARRÉ :
2.5
Déblais terres compactes et chaussée ancienne sur une bande de 50cm
Terres compactes diverses et chaussée ancienne, à creuser sur une profondeur
pouvant aller jusqu'à 80cm, pour une largeur de bande de 50cm minimum, à
transporter et à évacuer à une décharge à trouver par l'entrepreneur, et à ses frais, y
compris le réglage et le compactage du fond de forme.
Les masses seront évaluées conformément aux prescriptions du CCTP. Tous les
matériaux recyclables devront être évacués vers une centrale de recyclage.
L'entrepreneur fournira sur demande du maître d’œuvre les bons de pesée émis par
la centrale lors de la prise en charge des matériaux.
LE MÈTRE CUBE :
2.6
Fond de forme de terrassement de chaussée à
compacter
aplanir correctement et à
Fond de forme de terrassement de chaussée à aplanir correctement et à compacter y
compris toutes sujétions de main-d’œuvre et de matériel.
Le compactage devra répondre aux spécifications du CCTP, du maître d’œuvre et du
laboratoire du maître d’ouvrage.
LE MÈTRE CARRÉ :
2.7
Travaux de sondage
Fouilles de sondage, pour recherches d’ouvrages et de conduites enterrées de toute
nature sur autorisation du Maître d’œuvre, comprenant :
- les terrassements mécaniques et/ou manuels avec évacuation des déblais
impropres aux frais de l’entrepreneur et stockage provisoire sur site des déblais
sept 2012
Page 5/22
N° des prix
PU en chiffres HT
jugés réutilisables par le maître d’œuvre,
les blindages et protections nécessaires,
les plus-values entraînées par les précautions à prendre pour ne pas
endommager les ouvrages existants,
- le rétablissement des grillages avertisseurs, de couleur adaptée au réseau trouvé,
type détectable,
- la mise à disposition et l’utilisation de matériel adapté pour la démolition de béton
ou maçonnerie (brise-roches, marteau pneumatique, etc..),
- le remblaiement soit par mise en œuvre des déblais jugés réutilisables par le
maître d’œuvre ou le laboratoire du maître d’ouvrage, repris sur stock provisoire
soit en matériaux type GNT 0/60 (GNT type 1) conformes aux spécifications du
CCTP. L’ensemble devra être soigneusement compacté par couche de 30 cm et
répondant aux spécifications du CCTP, du règlement de voirie applicable, du
maître d’œuvre et du laboratoire du maître d’ouvrage,
- la réfection identique à l’existant,
- tous frais de transport, matériels et main d’œuvre.
L’ensemble est décompté par forfait au mètre cube.
-
LE MÈTRE CUBE :
2.8
Décaissement de trottoirs, après dépose du revêtement existant
Décaissement de trottoirs, pour toute largeur et toute profondeur après dépose du
revêtement existant, y compris l'évacuation des déblais à une décharge à trouver par
l'entrepreneur.
Aucun supplément ne sera accordé pour des difficultés résultant de la présence
d'émergences de réseaux. Les frais de décharge sont à la charge de l'entrepreneur.
LE MÈTRE CUBE :
2.9
Fond de forme de terrassement de trottoirs à aplanir correctement et à
compacter
Fond de forme de terrassement de trottoirs à aplanir correctement et à compacter, y
compris toute sujétion de matériel et de main d’œuvre. Le compactage devra
répondre aux spécifications du CCTP et du maître d’œuvre.
LE MÈTRE CARRÉ :
2.10
Béton bitumineux 0/10 (BBS 0/10) sur chaussée, mise en œuvre sur une largeur
de 50cm manuellement
Béton bitumineux 0/10 (BBS 0/10) à fournir à pied d’œuvre, la mise en œuvre
manuelle sur chaussée sur une largeur de 50cm minimum comprenant l'épandage, le
réglage manuel et le cylindrage en une couche d'une épaisseur de 6 cm, y compris
toutes les prestations de main d’œuvre et sujétions diverses.
Le nettoyage convenable mécanique ou manuel des surfaces de chaussée (avant la
mise en œuvre des enrobés) destinées à recevoir les matériaux enrobés est inclus
dans le présent prix.
La qualité et la mise en œuvre des produits bitumineux seront conformes aux
prescriptions du CCTP et notamment à la norme NF EN 13108-1..
LA TONNE :
sept 2012
Page 6/22
N° des prix
2.11
PU en chiffres HT
Fourniture et mise en œuvre d’une couche d’accrochage à 300 gr/m²
Émulsion alcaline de bitume de classe ECR65 à fournir à pied d’œuvre et à répandre
avec une répandeuse en un film continu en couche d'accrochage à raison de
300gr/m² de bitume résiduel, conforme à la norme NF T 65 011.
Le prix comprend toutes les prestations de main-d’œuvre, la couverture des regards et
des bouches d’égout de façon à empêcher toute introduction d'émulsion dans le
réseau d'assainissement.
LE MÈTRE CARRÉ :
2.12
Fourniture, transport et mise en œuvre manuelle de Grave bitume 0/14 à mettre
en œuvre sur une couche, largeur 50cm devant la bordure
Grave bitume 0/14 classe 3 (GB 0/14) à fournir à pied d’œuvre (frais de transports
inclus), la mise en œuvre comprenant l'épandage manuel et le cylindrage en une
couche d'une épaisseur allant jusqu’à 10cm, pour une largeur de 50cm minimum
devant la bordure y compris toutes les prestations de main d’œuvre et sujétions
diverses.
Le nettoyage convenable mécanique ou manuel des surfaces destinées à recevoir les
matériaux enrobés est inclus dans le présent prix avant la mise en œuvre des
enrobés.
La qualité et la mise en œuvre des produits bitumineux seront conformément aux
prescriptions du CCTP et notamment à la norme NF EN 13108-1.
LA TONNE :
2.13
Matériaux recyclés 0/20 concassés (Matériaux type R) , recomposés à mettre en
œuvre mécaniquement ou équivalent
Matériaux recyclés 0/20 concassés recomposés ou équivalent, ayant l'agrément du
maître d’œuvre à fournir et à mettre en œuvre mécaniquement à la niveleuse pour une
épaisseur de 15 à 20cm selon indications du maître d’œuvre, à compacter suivant les
pentes prescrites, conformément aux prescriptions du CCTP et au règlement de voirie
en vigueur à défaut de prescriptions particulières du laboratoire du maître d’ouvrage
ou du maître d’œuvre, y compris réglage et finition de la couche de forme.
Les masses seront calculées compte tenu du tassement terminé et conformément aux
prescriptions du CCTP.
LA TONNE :
2.14
Sable enrobé 0/6 (SE 0/6) sur trottoir, mise en œuvre manuelle
Sable enrobé 0/6 (SE 0/6) à fournir à pied d’œuvre, la mise en œuvre sur trottoir
comprenant l'épandage, le réglage manuel et le cylindrage en une couche d'une
épaisseur de 5cm minimum, y compris toutes les prestations de main d’œuvre et
sujétions diverses.
Le nettoyage convenable mécanique ou manuel des surfaces de trottoir (avant la
LA TONNE :
sept 2012
Page 7/22
N° des prix
2.15
PU en chiffres HT
Béton désactivé fibré de couleur (15cm) sur trottoir
Ce prix rémunère la mise en œuvre de béton désactivé fibré de couleur sur trottoir
après mise en place, réglage et compactage des matériaux du sol support rémunéré
en position 2.13.
Il comprend notamment :
- La fourniture et mise en place des coffrages,
- L’étude et fourniture d’un plan de réalisation y compris plan des joints,
- L’étude de formulation du béton,
- L’humidification éventuelle de la plate-forme,
- Les adaptations et joints à prévoir lors de la présence d’émergences (regards,
chambres, etc..),
- La densité et qualité du béton devront être conformes aux prescriptions du CCTP
et la formulation retenue sera soumise à l’agrément du laboratoire du maître
d’ouvrage avant mise en œuvre et avant fabrication. L’entrepreneur devra fournir
pour agrément et pour validation au laboratoire du maître d’ouvrage une fiche
technique définissant les caractéristiques du béton et du produit de désactivation
ainsi que les résistances à la compression et à la traction,
- Les agrégats utilisés dans la formulation du béton devront avoir une
granulométrie régulière et adaptée permettant d’obtenir après application du
désactivant une mise en relief des granulats, couleur à valider par le maître
d’ouvrage et le maître d’œuvre,
- La fourniture, le transport et la mise en œuvre manuelle du béton fibré sur une
épaisseur de 15cm, y compris la vibration le talochage et le lissage,
- la réalisation de joints de retrait-flexion suivant recommandations du laboratoire
du maître d’ouvrage,
o soit par sciage du béton durci par utilisation d’une machine à disques
diamantés réglée pour une profondeur de 3 à 4cm et d’une largeur
d’environ 4mm, à réaliser après curage du béton,
o soit par moulage dans le béton frais immédiatement après mise en œuvre
du béton, de profondeur 4cm et de largeur 3 à 5mm, réalisé par
enfoncement dans le béton frais d’une languette ou profilé (plastique,
contre-plaqué ou bois aggloméré) qui restera dans le béton après
durcissement. Après achèvement du joint, la surface du béton devra être
rectifiée sur 50cm de part et d’autre du joint par talochage,
- la réalisation de joints de dilatation ou de joints de construction suivant
recommandations du laboratoire du maître d’ouvrage et conforme au CCTP, y
compris toutes prestations,
- la confection de joints de construction ou de dilatation particuliers y compris
l’élargissement à 10/35mm, la réalisation d’un chanfrein en partie supérieure, le
nettoyage par brossage et soufflage, la mise en place d’un fond de joint et
garnissage avec un mastic d’étanchéité de couleur adaptée, toutes sujétions
incluses,
- la fourniture et mise en place d’aciers selon spécification du CCTP pour
réalisation de goujons ou fers de liaison et selon recommandation du laboratoire
du maître d’ouvrage, y compris toutes sujétions,
- Fourniture et épandage du produit désactivant selon prescriptions du CCTP et
recommandations du laboratoire du maître d’ouvrage,
- Le lavage en surface du béton pour enlever la laitance superficielle (lavage haute
pression) obtenue après application du désactivant suivi d’un rinçage sans
pression afin d’obtenir un aspect propre des granulats y compris dispositif
d’évacuation de l’eau,
- Le curage du béton frais conformément aux dispositions du CCTP ;
- Tout dispositif de protection (barrières, bâche, etc) une fois la couche de béton
réalisée. La surveillance et la remise en place des protections sont inclus dans le
prix. En cas de détériorations dues au non-respect de la mise en place ou
surveillance des protections, l’entrepreneur aura à sa charge la réfection des
zones endommagées,
- Toute protection des ouvrages existants (pavés, bordures, candélabres, etc) soit
par application d’un produit permettant de faciliter leur nettoyage ultérieur, soit par
sept 2012
Page 8/22
N° des prix
-
PU en chiffres HT
mise en place d’un film plastique de protection ; dispositif à faire valider par le
maître d’œuvre et le maître d’ouvrage ainsi que son laboratoire,
Toutes sujétions de fourniture, de transport, de main d’œuvre et de matériel.
La réalisation de cette prestation devra respecter les prescriptions du CCTP et du
fascicule 28 du CCTG. En cas d’apparition de fissures, la réfection reste à la charge
de l’entrepreneur y compris remplacement du béton fibré désactivé dans la zone
considérée.
LE METRE CARRE :
2.16
Fermeture de joints transversaux
Fermeture de joints transversaux traité de manière à assurer une bonne étanchéité
(bande thermo-fusible, joint de scellement bitumeux préformé, application d'une
couche de bitume dosé à raison de 200 gr/m² pour un joint d'une hauteur de 4 cm,
mastic d'étanchéité..).
Sous réserve d’acceptation par le laboratoire du maître d’ouvrage, la fermeture des
joints transversaux pourra se faire par application d'une couche d'émulsions de
bitume à raison de 300 à 400 g./m2 et épandage de gravillons 4/6 sur une largeur de
20 cm minimum de part et d'autre du joint,
Y compris toutes sujétions.
2.17
Béton B 25
Ce prix rémunère au mètre cube, la fourniture de tous les matériaux, la fabrication, le
transport à pied d’œuvre et toutes les sujétions de mise en oeuvre du béton B 25 pour
radiers et élévations, nécessaires à la confection de petits ouvrages non définis dans
le présent marché, conformément aux stipulations du CCTP.
LE MÈTRE CUBE :
2.18
Mise à niveau – Avaloir profil T de puisard de rue
Avaloir profil T de puisard de rue à mettre à niveau y compris toutes prestations, toutes
fournitures et tous frais de main d’œuvre et matériels.
LA PIÈCE :
2.19
Mise à niveau - Grilles de puisard de rue à mettre à niveau
Grilles de puisard de rue à mettre à niveau y compris toutes prestations, toutes
fournitures et tous frais de main d’œuvre et matériels.
LA PIÈCE :
2.20
Mise à niveau - Bouches à clé, robinets, vannes, bouches d’incendie, etc. de
quelque type que ce soit
Bouches à clé, robinets vannes, bouches d’incendie etc., de quelque type que ce soit,
à mettre à niveau, y compris toutes prestations, toutes fournitures et tous frais de main
d’œuvre et matériels.
LA PIÈCE :
sept 2012
Page 9/22
N° des prix
2.21
PU en chiffres HT
Mise à niveau - Chambre de tout type
Chambre de tout type à mettre à niveau y compris la fourniture et la mise en place des
éléments de rehausse, les coupes éventuelles et toutes prestations.
LA PIÈCE :
3
BORDURES ET CANIVEAUX
3.1
Dépose et transport de bordures de tous types et évacuation à une décharge
Bordures de tous types à déposer et à évacuer, en préservant la fondation de
chaussée, à une décharge ou à une station de recyclage aux frais de l’entrepreneur, y
compris toutes prestations.
Cette position comprend notamment :
- le creusement de la tranchée,
- la démolition de l’ancien lit de pose,
- la conservation, le chargement et l’évacuation des déblais excédentaires vers une
station de recyclage aux frais de l’entrepreneur,
- les frais de transports, de matériels et de main d’œuvre.
3.2
Dépose et transport de pavés de tous types et évacuation à une décharge
Pavés de tous types à déposer et à évacuer, en préservant le sol support et à
recompacter après dépose des pavés, à une décharge ou à une station de recyclage
aux frais de l’entrepreneur, y compris toutes prestations.
- les frais de transports, de matériels et de main d’œuvre.
LE MÈTRE CARRE :
3.3
Caniveau en 1 rang pavés naturels à déposer avec soin, à nettoyer et à stocker
Caniveaux en 1 rang pavés naturels de tous types à déposer avec soin, en préservant
la fondation de chaussée, à nettoyer et à mettre en stock dans l’emprise du chantier
en vue de leur réemploi. Les pavés devront être stockés obligatoirement sur palettes
et triés.
LE MÈTRE LINÉAIRE
3.4
Dépose avec soin et stockage de pavés de tout type
Dépose avec soin et stockage de pavés de tout type sur site y compris transport sur
site, nettoyage des pavés déposés, stockage sur palettes, toutes prestations de
matériel et main d’œuvre et toutes sujétions.
sept 2012
Page 10/22
N° des prix
PU en chiffres HT
Le stockage définitif se fera à l’emplacement indiqué par le maître d’œuvre ou au
dépôt de la Commune.
LE METRE CARRE :
3.5
Dépose et repose de pavés de tous types
Pavés de tous types et de toutes dimensions, à déposer et à reposer, y compris :
- le transport à pied d’œuvre,
- le nettoyage des pavés,
- le stockage temporaire sur palettes sur site des pavés déposés,
- les terrassements, l’évacuation des déblais excédentaires vers une décharge
agréée, et le compactage du sol d’assise conformément aux prescriptions du
CCTP,
- la fourniture et mise en œuvre du lit de pose conforme aux prescriptions du CCTP,
- toutes les découpes à réaliser selon les indications du Maître d’œuvre,
- si le phasage des travaux l’exige, le calage provisoire des pavés de rives à l’aide
d’un solin en béton et son enlèvement avant le début de la phase de pavage
suivante,
- la fermeture des joints par balayage de sable, conforme aux prescriptions du
CCTP,
- toutes sujétions et prestations de matériel et main d’œuvre.
LE MÈTRE CARRE :
3.6
Dépose et repose de bordures de tous types
Bordures de tous types, à déposer avec soin, en préservant la fondation de chaussée,
et à nettoyer.
Les bordures sont à poser sur un lit de béton de ciment de 15cm d’épaisseur sur
30cm de largeur. Sa résistance à la compression sera d’au moins 25 Mpa, avec un
dosage minimum en liant de 240 kg/m3.
Cette position comprend :
- le creusement de la tranchée, la démolition de l’ancien lit de pose, le chargement
et l’évacuation des déblais excédentaires vers une station de recyclage aux frais
de l’entrepreneur,
- le stockage sur palettes des bordures déposées,
- la reprise des bordures stockées sur le chantier,
- toute découpe soignée des bordures y compris celle à 45° et selon indications du
maître d’œuvre,
- la fourniture et la mise en œuvre du béton de pose,
- l’exécution des butées au droit de chaque joint,
- la fermeture des joints au mortier,
- toutes les coupes nécessaires et toutes prestations, conformément aux
prescriptions du C.C.T.P.
LE METRE LINEAIRE :
3.7
Fourniture et pose de bordures type T3 en béton sans parement de classe A
Fourniture et pose de bordures béton type T3 sans parement de classe A, de longueur
1.00m, y compris les éléments de 0.33 ou 0.50m pour les courbes, à fournir
conformément aux prescriptions du CCTP, à décharger à pied d’œuvre. Le
déchargement se fera obligatoirement à l'aide d'une pince à bordures dans le cas où la
livraison ne serait pas effectuée sur palettes.
Les bordures sont à poser sur un lit de béton de ciment de 25 cm d’épaisseur sur
largeur bordure+10cm de part et d’autre. Sa résistance à la compression sera d’au
moins 25 Mpa, avec un dosage minimum en liant de 240 kg/m3, y compris le
sept 2012
Page 11/22
N° des prix
PU en chiffres HT
creusement de la tranchée, l’évacuation des terres excédentaires, toutes les coupes
nécessaires (y compris celles à exécuter à 45° pour réalisation des angles droits) et
toutes les prestations, conformément aux prescriptions du CCTP.
Est inclus également la fermeture des joints au mortier dans les courbes et l’exécution
des butées au droit de chaque joint.
3.8
Fourniture et pose de caniveaux du type CS3 en béton sans parement de classe A
Fourniture et pose de caniveaux de type CS3 en béton sans parement de classe A, de
longueur 1 mètre, y compris les éléments de 0.33 ou 0.50m pour les courbes; à fournir
conformément aux prescriptions du CCTP, à décharger à pied d’œuvre. Le
déchargement se fera obligatoirement à l’aide d’une pince à bordures dans le cas où
la livraison ne serait pas effectuée sur palettes.
Pose des caniveaux sur un lit de béton dose à 240 kg/m3 de 15cm d’épaisseur
minimum, avec une résistance à la compression d’au moins 25 Mpa ; y compris le
creusement de la tranchée, l’évacuation des terres excédentaires, toutes les coupes
nécessaires (y compris celles à exécuter à 45’ pour réalisation des angles droits) et
toutes les prestations, conformément aux prescriptions du CCTP. Est inclus également
la fermeture des joints au mortier dans les courbes et l’exécution des butées au droit
de chaque joint.
3.9
Fourniture et pose de bordures pour quai bus en béton, y compris profil de
raccordement
Fourniture et pose de bordure spéciale en béton pour quai bus, de 1m de longueur,
de 30cm (±1cm) de largeur de tête et de hauteur de saillie de 18cm (±1cm), conforme
à la règlementation et prescriptions du règlement de voirie en vigueur y compris profil
de raccordement aux extrémités, à fournir conformément aux prescriptions du CCTP,
à décharger à pied d’œuvre. Le déchargement se fera obligatoirement à l'aide d'une
pince à bordures dans le cas où la livraison ne serait pas effectuée sur palettes.
La bordure devra présenter une surface supérieure structurée servant de bande
d’avertissement pour non-voyants et une surface de contact lisse et arrondie avec les
pneus des bus.
Les bordures sont à poser sur un lit de béton de ciment de 25 cm d’épaisseur sur
largeur bordure+10cm de part et d’autre. Sa résistance à la compression sera d’au
creusement de la tranchée, l'évacuation des terres excédentaires, et toutes les
prestations, conformément aux prescriptions du CCTP.
Modèle proposé par le titulaire à faire valider par le maître d’œuvre et le maître
d’ouvrage avec fourniture d’un ou plusieurs échantillons.
3.10
Fourniture et pose de pavés béton standard, ep. 8cm couleur gris, identique à
l’existant
Fourniture et pose de pavés standard en béton, de 8cm d’épaisseur, forme identique à
ceux existants (dimensions env. 20x14cm, type « bouteille »), avec arêtes
chanfreinées, de couleur gris, comprenant :
- le transport à pied d’œuvre, sur palettes, et le déchargement,
- la fourniture des pavés de rives et des demi-pavés,
sept 2012
Page 12/22
N° des prix
-
-
PU en chiffres HT
la fourniture et mise en œuvre du lit de pose constitué d’un mélange sable roulé
2/4 conforme aux prescriptions du CCTP,
toutes les découpes et coupes à réaliser selon les indications du Maître d’œuvre,
le calage provisoire, si le phasage des travaux l’exige, des pavés de rives à l’aide
d’un solin en béton et son enlèvement avant le début de la phase de pavage
suivante,
la fermeture des joints par balayage de sable, conforme aux prescriptions du
CCTP,
l’évacuation des chutes à une station de recyclage, le rapatriement des palettes
consignées, ainsi que l’évacuation des emballages, chutes, cerclages, etc… vers
une station de recyclage.
Modèle proposé à faire valider par maître d’œuvre et maître d’ouvrage par fourniture
d’un ou plusieurs échantillons.
LE METRE CARRE :
3.11
Fourniture et pose de 1 file pavés béton 16/24/14 pose sur béton
Fourniture de pavés béton teinté gris de dimensions d’environ 16 x 24 x14cm ±1cm,
conditionnement sur palettes. Pavés à décharger à pied d’œuvre. Le déchargement
se fera manuellement. Les paves sont à poser en 1 rang.
Le jointement sera réalisé par ciment.
Le rang de pavés est à poser sur un lit de béton de ciment de 15cm d’épaisseur. Sa
résistance à la compression sera d’au moins 25 Mpa, avec un dosage minimum en
liant de 240 kg/m3, y compris le creusement de la tranchée, l'évacuation des terres
excédentaires, et toutes les prestations, conformément aux prescriptions du CCTP.
Modèle proposé à faire valider par le maître d’œuvre et le maître d’ouvrage par
fourniture d’un échantillon sur demande.
3.12
Fourniture et pose de pavés d’éveil en béton dimensions 30/40/6cm en 2 rangs
Fourniture et pose de pavés d’éveil en béton de dimensions 30/40/6cm, à poser en
deux (1) rangs, conformes aux exigences de la norme NFP 98-351 et aux
prescriptions du C.C.T.P., à fournir franco à pied d’œuvre, y compris le déchargement,
à poser selon plans et prescriptions du maître d’œuvre.
Cette prestation comprend :
- la fourniture et mise en œuvre de la fondation constituée d’un lit de béton de
ciment de 15cm d’épaisseur minimum. Sa résistance à la compression sera d’au
creusement de la tranchée, l’évacuation des terres excédentaires aux frais de
l’entrepreneur,
- toutes les coupes réalisées au disque sur table de type ‘’clipper’’,
- la fermeture des joints conformément aux prescriptions du CCTP ou du maître
d’œuvre (sable ou ciment),
- la fourniture et mise en œuvre de mortier de couleur pour le complément au droit
des écartements des dalles,
- l’évacuation des chutes à une station de recyclage, le rapatriement des palettes
consignées, ainsi que l’évacuation des emballages, etc ..,
- le sciage, la dépose et l’évacuation à une station de recyclage du revêtement de
trottoir existant le cas échéant,
LE METRE LINEAIRE :
sept 2012
Page 13/22
N° des prix
3.13
PU en chiffres HT
Fourniture et pose de pavés ’’pavguides’’ en béton 20/20/8cm sur trois rangs
Fourniture et pose de pavés ‘’pavguides’’, de dimensions 20x20x8cm, conformes aux
prescriptions de C.C.T.P., à fournir franco à pied d’œuvre, y compris le déchargement,
à poser sur 3 rangs.
Cette prestation comprend :
- la mise en œuvre conforme à la norme NFP 98-335, au fascicule 29 et aux règles
de mise en œuvre du CERTU ainsi qu’aux prescriptions du C.C.T.P.,
- la réalisation d’un lit de béton de ciment de 15cm d’épaisseur minimum. Sa
résistance à la compression sera d’au moins 25 Mpa, avec un dosage minimum
en liant de 240 kg/m3,
- toutes les coupes réalisées au disque sur table de type ‘’clipper’’,
- la fermeture des joints conformément aux prescriptions du CCTP ou du maître
d’œuvre (sable ou ciment),
- l’évacuation des chutes à une station de recyclage, le rapatriement des palettes
consignées, ainsi que l’évacuation des emballages, etc ..,
LE METRE LINEAIRE :
4
4.1
TRAVAUX D’ASSAINISSEMENT
Fourniture et pose de plaque de recouvrement en fonte, profil T, classe C250 ou
équivalent
Fourniture et pose d’une plaque de recouvrement en fonte, profil T, classe C250
comprenant cadre en fonte de 800x830mm environ et tampon diamètre 639mm
environ, mise à niveau incluse. Toutes sujétions incluses.
LA PIECE :
4.2
Puisard de rue de diamètre 400 mm en béton
Puisard de rue de diamètre 400 mm, en béton, à fournir par l’entrepreneur à pied
d’œuvre, se composant du siphon monobloc d’une hauteur de 1,05 mètres et de
diamètre de sortie de 150 mm, du seau et de la pièce de rehaussement sans cadre et
grille en fonte, à poser selon les règles de l’art, y compris les joints élastomères, et
avec consolidation de la grille.
Ce prix comprend le terrassement et le remblaiement de la fouille conformément au
règlement de voirie en vigueur.
LA PIÈCE :
4.3
Raccordement de puisard de rue au collecteur, y compris toutes pièces
Raccordement de puisard de rue au collecteur, comprenant :
- l’excavation de la fouille, avec épuisement de la nappe si nécessaire, et toutes
prestations du fait de la présence de réseaux enterrés,
- le blindage de la tranchée,
- la mise en dépôt des déblais réutilisables en bord de fouille et l’évacuation des
excédents à une décharge, aux frais de l’entrepreneur,
- la fourniture à pied d’œuvre et la pose d’un collecteur neuf en grès vernissé de
diamètre 150mm suivants les pentes prescrites par le gestionnaire du réseau
pour raccordement du puisard au collecteur de rue, y compris les coudes et
toutes autres pièces nécessaires,
- le raccordement du collecteur neuf au collecteur de rue :
o soit par carottage du collecteur de rue à la cloche diamantée, le joint
spécifique et l’élément d’about (taquet sur collecteur),
sept 2012
Page 14/22
N° des prix
PU en chiffres HT
soit par fourniture à pied d’œuvre et la pose de pièces de raccordement
sur le collecteur de rue et sur le collecteur neuf y compris toute découpe,
joints, coudes et toutes autres pièces nécessaires,
l’exécution des joints, y compris toutes prestations pour l’énergie de chauffage,
le remblaiement de la tranchée par couche de 40 cm de GNT type A 0/60 (Gravier
non traité de catégorie 1) jusqu’à la cote finie,
toutes prestations du fait de la présence de réseaux enterrés à proximité.
o
-
L’entrepreneur devra prendre toutes les mesures nécessaires pour assurer la sécurité
et la signalisation du chantier, de jour comme de nuit, ainsi que le maintien des accès
aux propriétés avoisinantes.
Nota : la longueur sera mesurée horizontalement axe puisard / axe collecteur principal.
LE METRE LINEAIRE:
4.4
Fourniture et pose de cadre et grille en fonte 1 pan, type ‘’Ville de Strasbourg’’
ou équivalent
Fourniture et pose de cadre et grille en fonte 1 pan, type ‘’Ville de Strasbourg’’ ou
équivalent ; à poser sur puisard de rue rémunéré en position 4.2.
Ce prix comprend le transport à pied d’œuvre de l’ensemble et la pose à niveau avec
scellement dans un lit de béton normalisé NF de type B20 dosé au minimum à
240kg/m3, y compris toutes prestations de fourniture et de main d’œuvre.
LA PIECE:
4.5
Fourniture et pose de tampons ventilés ∅ 600 mm
Fourniture et pose d’un tampon circulaire en fonte, mise en œuvre conforme à la
norme EN 124 titulaire de la marque NF, ayant une résistance à la rupture > 4000 daN
du type Pamrex ou similaire.
LA PIECE:
4.6
Suppression de puisard
Suppression de puisard comprenant la dépose avec soin et le stockage dans l’emprise
du chantier du cadre, de la grille et du seau, le creusement de la fouille l’évacuation
des déblais, la dépose et l’évacuation à une décharge des pièces de rehaussement, si
nécessaires des autres pièces du puisard, le remplissage jusqu’au-delà du siphon par
du béton ou à défaut l’obturation du tuyau par un bouchon de béton.
LA PIECE :
5
5.1
SIGNALISATION VERTICALE
Dépose de panneaux
Dépose panneau de tout type à partir d’un mur, d’une allonge, d’un poteau 60mm, d’un
poteau de feux ou d’un candélabre.
Chargement et transport du matériel enlevé au dépôt des services techniques
communaux.
LA PIECE :
sept 2012
Page 15/22
N° des prix
5.2
PU en chiffres HT
Dépose de poteaux
Dépose de poteau de tout type, y compris les fondations et la remise en place et le
tassement des déblais enlevés. Le béton est à évacuer à une décharge agréée.
Chargement et transport du matériel enlevé au dépôt des services techniques
communaux.
LA PIECE :
5.3
Fourniture et pose de panneaux, quelque soit sa dimension, classe II,
Fourniture et pose de panneau, quelle que soit sa dimension, de classe II, rétroréflechissant, par chevilles et vis sur mur ou poteau de feux, par brides sur
candélabres, par colliers sur poteau 60mm – ou allonge – ou autres poteaux. Par
défaut les accessoires de fixation sont à fournir par l’entrepreneur sauf indications
particulières des services techniques du maître d’ouvrage, le tout étant conforme à la
réglementation en vigueur, aux prescriptions du C.C.T.P. et indications du maître
d’œuvre ainsi que les prescriptions particulières du maître d’ouvrage.
LA PIECE :
5.4
Fourniture et pose de poteaux
Fourniture et pose poteau 60mm à sceller dans le sol (fondation béton incluse). La
fourniture comprenant un poteau aluminium anodisé teinte naturelle tubulaire 60mm /
hauteur appropriée au type de panneau mis en place (mini 3300mm) / épaisseur 5mm,
y compris embout PVC noir adapté.
LA PIECE :
5.5
Réfection de sol
Réfection à l’identique du sol par un travail soigné ; le béton autour des fondations est
à mettre à la décharge, y compris le remise en place et le tassement des déblais
enlevés.
LA PIECE :
6
SIGNALISATION HORIZONTALE
6.1
Fourniture et pose de charge minérale
Fourniture et pose sur chaussée de charge minérale sur enrobé, type revêtement en
agrégats (mélanges de résines thermoplastiques et de résines méthacryliques
thermodurcissables à 2 composants). couleur et agrégats selon prescriptions du
maître d’ouvrage, conforme à la réglementation en vigueur y compris :
- le nettoyage préalable du support,
- la signalisation des travaux,
- la fourniture et mise en place du film de résine sur le sol support,
- le répandage à refus des agrégats sur la résine (8 à 10 kg /m2 environ),
- toutes les prestations de fournitures, main d’œuvre et de matériel.
Couleur et type de charge à minérale à faire valider par le maître d’œuvre et le maître
d’ouvrage.
LE METRE CARRE :
sept 2012
Page 16/22
N° des prix
6.2
PU en chiffres HT
Fourniture et mise en œuvre de résine à chaud, y compris pré-traçage
Ce prix rémunère au mètre carré, la mise en œuvre de résine à chaud pour
marquages sur chaussée ou trottoir.
Ce prix comprend notamment :
- le nettoyage et le balayage préalable des zones concernées,
- le pré-traçage, sa réception par le maître d’œuvre validée par le MOA,
- la fourniture à pied d’œuvre de la totalité des matériaux, y compris la préparation,
- la mise en œuvre de la résine à chaud à deux composants, durée de vie 48 mois,
- la signalisation des travaux et protection de la résine fraîche,
- les reprises éventuelles de certaines zones,
- toutes les prestations de main d’œuvre et de matériel.
Les matériaux ainsi que le mode opératoire devront répondre aux spécifications de la
norme française NF P 98.609-1 et conforme à la réglementation en vigueur.
LE METRE CARRE :
6.3
Fourniture et pose de bandes collées jaunes de largeur 0.10m y compris prétraçage
Fourniture et mise en œuvre de bandes collées jaunes, de largeur 0.10m pour
marquage d’arrêt de bus conforme à L’INSTRUCTION INTERMINISTERIELLE SUR
LA SIGNALISATION ROUTIERE (Septième Partie: MARQUES SUR CHAUSSEES –
article 118-3.C) du 16 FEVRIER 1988 et ses mises à jour, y compris :
- les frais d’implantation,
- le pré-traçage, sa réception par le maître d’œuvre validée par les services
techniques de la CUS,
- la colle,
- la fourniture et pose des bandes collées de couleur jaune,
Par convention, ce prix s'applique au mètre linéaire de bande, vides compris.
norme française NFP 98.609-1 et répondre aux spécifications du CCTP.
LE METRE LINEAIRE :
6.4
Fourniture et pose de bandes collées de guidage orange y compris pré-traçage
Fourniture et mise en œuvre de bandes collées de couleur orange, pour ligne de
guidage des bus à l’arrêt de bus conforme au plan de principe de la C.T.S., y compris :
- les frais d’implantation,
- le pré-traçage, sa réception par le maître d’œuvre validée par les services
techniques de la CUS et C.T.S.,
- la colle,
- la fourniture et pose des bandes collées de couleur orange,
Par convention, ce prix s'applique au mètre linéaire de bande, vides compris.
norme française NFP 98.609-1 et répondre aux spécifications du CCTP.
LE METRE LINEAIRE :
sept 2012
Page 17/22
N° des prix
7
7.1
PU en chiffres HT
PLANTATION
Fourniture et mise en œuvre de terre végétale pour espaces verts
Fourniture et mise en œuvre de terre végétale pour zones d’espaces verts de 1er choix
dont la composition aura l’agrément du service Espaces Verts de la Commune, et dont
les caractéristiques respectent au minimum les prescriptions du CCTP « Plantations
d’alignement ».
Y compris le transport, le répandage, le réglage, le nivellement, la main d’œuvre et
toutes sujétions.
LE METRE CUBE :
7.2
Fouilles pour fosses d'arbres y compris fourniture de la terre végétale
Ce prix rémunère au mètre cube mesuré en place l’exécution des fouilles pour
encaissement de terre végétale. Ce prix comprend :
- Le tracé et le piquetage des fosses à réaliser.
- Le décapage de la terre végétale.
- L’extraction des terres par tous les moyens appropriés.
- Le triage des terres extraites ou décapées.
- L’évacuation des terres vers une décharge agréée aux frais de l’entrepreneur,
frais de transport inclus,
- La fourniture et mise en œuvre dans la fosse d’arbre de terre végétale ayant
l’agrément du service Espace Vert de la Commune et de composition conforme
aux prescriptions du CCTP « Plantations d’alignement ».
Volume approximatif par arbres : env. 9m3.
La taille définitive des fosses d’arbres devra être validée par les services techniques
du maître d’ouvrage avant plantation des arbres.
LE METRE CUBE :
7.3
ACER FREEMANII 'Autumn Blaze' tige 18/20 3 x trp RN y compris plantation et
drainage
Fourniture de ACER FREEMANII 'Autumn Blaze', tige de force 18/20 minimum,
racines nues, 3 fois transplanté au minimum et cultivé à grand écartement
conformément aux dispositions prévues au CCTP et au fascicule 35 du CCTG
Travaux.
Ce prix comprend le déchargement soigné par tous les moyens appropriés, transport
sur chantier, taille de branches à la demande du maître d’œuvre.
Variété d’arbre à définir et à proposer au maître d’œuvre pour validation par le maître
d’ouvrage.
Réception préalable à la pépinière par le maître d’œuvre et le maître d’ouvrage.
Y compris tous frais de transport, de conservation et d’amenée à pied d’œuvre.
Plantation proprement dite, mise en place des lattes et colliers, mise en place d’une
toile de jute sur toute la hauteur du tronc, pralinage, façon des cuvettes, arrosage
jusqu’à réception des travaux (plantations d’arbres selon les règles de l’art et
conforme aux dispositions prévues par le fascicule 35 du CCTG) avec fourniture et
mise en place des équipements suivants :
o Colliers : fourniture et pose de colliers de fixation, modèle agréé par les
services techniques de la Commune, adapté au système de tuteurage et
conforme aux prescriptions du C.C.T.P.
o Drain : constitution d’un réseau de drainage pour l’arrosage au pied des
arbres comprenant : exécution d’une tranchée de 35 cm de profondeur en
périphérie de la motte, fourniture de drain annelé type PVC perforé,
diamètre 80 cm, longueur 2.50 m environ, enveloppé dans un géotextile
sept 2012
Page 18/22
N° des prix
PU en chiffres HT
type BIDIM ou similaire, té de raccordement et calotte PVC collée sur le
drain, ferlé par un bouche dévissable, le tout posé et noyé dans le lit de
gravier calibré 9/8 ou équivalent.
L’UNITE :
7.4
Tuteur et protection d’arbres
Fourniture et mise en place de tuteurs
Fourniture de tuteurs en sapin parfaitement calibrés, épointés, diamètre constant 8cm,
hauteur 3.50m. Les tuteurs seront traités en autoclave contre le pourrissement et
l'entrepreneur aura à sa charge le remplacement en cas de détérioration durant la
période de garantie. Les tuteurs fendus ou trop noueux seront refusés.
Le tuteurage sera réalisé par 4 poteaux, disposés parallèlement du côté de la bordure
et inclinés vers l’intérieur à leur sommet. Ils devront être enfoncés sur une profondeur
d’au moins leur tiers et à distance égale de la bordure de trottoir sur tous les côtés.
Protection d’arbres :
Fourniture et pose d'un bardage de planches, épaisseur minimum 3 cm sur toute la
circonférence du tronc sur une hauteur de 2,50m séparé de celui-ci par un matériau
amortissant pour éviter toute blessure, maintien des planches entre-elles par fil de fer
ou autre moyen assurant une protection solide et efficace, y compris entretien
pendant toute la durée du chantier.
L'ensemble sera déposé et évacué en fin de chantier.
Protection du tronc :
Fourniture et pose d'une protection du tronc en nattes de jonc, y compris fixation.
Les protections de type toile de jute sont proscrites.
L’ensemble des prestations devra respecter les prescriptions du CCTP « Plantations
d’alignement » et du Service Espaces Verts de la Commune.
L’UNITE :
7.5
Garantie des végétaux
Garantie de reprise des végétaux réceptionnés et plantés par l’entreprise dans le
cadre du présent marché durant 1 an à compter de la date de réception du chantier
selon dispositions de l’article 3.3 du CCTP « Plantations d’alignement »
A défaut de prescriptions particulières au CCTP, les dispositions du fascicule 35 du
CCTG s’appliquent.
Le remplacement des végétaux s’effectue dans une taille égale ou immédiatement
supérieure à celle plantée.
Les remplacements se font au cours du premier mois de la saison de plantation qui
suit le constat établi par le maître d’œuvre.
Lors du remplacement des végétaux, ce prix comprend :
- l’arrachage des végétaux à remplacer et leur évacuation vers une décharge
agréée,
- la plantation proprement dite selon la position 7.36
- tous frais de main d’œuvre, matériels et fournitures.
LE FORFAIT :
7.6
F&p d’arbustifs 80/100 et 120/150 - 1 u/m² y compris mulch et paillage
biodégradable, entretien et arrosage jusqu’à réception
Fourniture et plantation à l’unité d’arbustifs, variété et couleur à valider par le maître
d’ouvrage, de taille 80/100 et 120/150, à raison d’1 u/m², selon les règles de l’art et les
sept 2012
Page 19/22
N° des prix
PU en chiffres HT
normes en vigueur aux emplacements spécifiés sur le plan d’aménagement paysager
et indiqués par le maître d’œuvre.
Est également compris :
- la fourniture des fiches descriptives et photos des végétaux proposés pour
validation par le maître d’œuvre et le maître d’ouvrage,
- le transport sur chantier,
- la réception des végétaux sur camion,
- le déchargement soigné par tous les moyens appropriés,
- la taille de branches à la demande du maître d’œuvre,
- un paillage réalisé en bâche biodégradable en laies de dimensions adaptées au site.
Elle est constituée de fibres naturelles de couleur à valider par le maître d’ouvrage.
Le grammage demandé est de 1400g/m². L'entrepreneur devra faire agréer par le
Maître d'œuvre et le maître d’ouvrage le paillage qu'il propose après avoir fourni un
échantillon de produit,
- la fourniture et pose de mulch ou écorce de conifères pour camouflage du paillage
posé correspondant aux spécifications du service des Espaces Verts de la
Commune.
Plantation proprement dite, pralinage, façon des cuvettes, entretien et arrosage inclus
jusqu’à réception des travaux.
L’UNITE :
7.7
Mulch d’écorces de conifères sur massifs graminées et arbustes
Fourniture et pose de mulch d’écorce de conifères pour camouflage sur massifs
graminées et arbustes correspondant aux spécifications du service des Espaces Verts
de la Commune.
LE METRE CARRE :
7.8
Bâche biodégradable sur massifs graminées et arbustes
Fourniture à pied d’œuvre et pose d’un paillage réalisé en bâche biodégradable en
laies de dimensions adaptées au site. Elle est constituée de fibres naturelles de
couleur à valider par le maître d’ouvrage..
Le grammage demandé est de 1400g/m² minimum.
L'entrepreneur devra faire agréer par le Maître d'œuvre et le maître d’ouvrage le type
de bâche qu'il propose après avoir fourni un échantillon de produit.
Toutes prestations de matériel, main d’œuvre, transport et fournitures incluses.
LE METRE CARRE :
8
MOBILIER URBAIN
8.1
Déplacement du mobilier existant
Déplacement du mobilier urbain existant (bac à fleurs, potelets,…) y compris :
- toutes prestations de manutention et de main d’œuvre, de nettoyage du mobilier
déposé
- le stockage provisoire soigné sur site du mobilier déposé
- la repose du mobilier aux emplacements indiqués par le maître d’œuvre
la réfection de sol identique.
Le stockage définitif se fera à l’emplacement indiqué par le maître d’œuvre ou au
dépôt de la Commune. Ce forfait s’applique pour l’ensemble du mobilier urbain
déplacé pendant toute la durée du chantier, quel que soit leur nombre et leur type.
LE FORFAIT :
sept 2012
Page 20/22
N° des prix
8.2
PU en chiffres HT
Mise à disposition de palissade de protection grillagée de hauteur deux (2)
mètres
Mise à disposition de palissade de protection grillagée de hauteur 2,00 m conformes à
la réglementation en vigueur, en guise de barrières de chantier.
Cette position comprend le transport à pied d’œuvre des barrières, la première mise
en place sur le site, leur déplacement en fonction de l’avancement des travaux ainsi
que l'évacuation en fin de chantier. Les barrières seront à fixer entre elles par crochet
et posées dans des supports adaptés et lestés.
Le remplacement des palissades endommagées ou volées est compris dans la
prestation. Il devra être réalisé sous 48h maximum sur simple constatation du maître
d’œuvre.
LE METRE LINEAIRE :
8.3
Fourniture et pose de potelet selon décret 2006-1658, tube en acier tronqué,
surmonté d'un chapeau en aluminium, hauteur1200mm, traité anticorrosion,
scellement fixe
Fourniture et pose de potelet conforme au décret 2006-1658, tube en acier tronqué,
surmonté d'un chapeau en aluminium, hauteur hors sol 1200mm, traité anticorrosion,
y compris :
- scellement fixe soit par gabarit de scellement soit scellement chimique dans
fondation (réalisation du massif compris),
- la préparation de l’assise,
- toutes prestations de manutention et de main d’œuvre incluses.
Couleur RAL à valider par le maître d’ouvrage.
L’UNITE :
9
TRAVAUX SUR RD223 (surface environ 500m2)
Travaux supplémentaires éventuels
9.1
Fraisage ou rabotage de chaussée à froid sur une épaisseur de 6 à 7cm, y
compris évacuation
Fraisage ou rabotage de chaussée à froid sur une épaisseur de 6 à 7cm environ.
Ce prix comprend également :
- l’évacuation des déblais à une station de recyclage au frais de l’entrepreneur, le
recompactage du fond de forme, le balayage de la forme et toutes sujétions.
- le balayage soigneux,
- tous frais de transports et de déchargement,
- toutes sujétions de matériel et de main d’œuvre.
LE MÈTRE CARRÉ :
9.2
Fourniture et mise en œuvre d’une couche d’accrochage à 300 gr/m²
Émulsion alcaline de bitume de classe ECR65 à fournir à pied d’œuvre et à répandre
avec une répandeuse en un film continu en couche d'accrochage à raison de
300gr/m² de bitume résiduel, conforme à la norme NF T 65 011.
sept 2012
Page 21/22
N° des prix
PU en chiffres HT
Le prix comprend toutes les prestations de main-d’œuvre, la couverture des regards et
des bouches d’égout de façon à empêcher toute introduction d'émulsion dans le
réseau d'assainissement.
LE MÈTRE CARRÉ :
9.3
Béton bitumineux mince 0/10 (BBSG 0/10), mise en œuvre mécaniquement sur
épaisseur de 6cm
Béton bitumineux semi-grenus 0/10 (BBSG 0/10) à fournir à pied d’œuvre, la mise en
œuvre sur chaussée comprenant l'épandage mécanique au finisseur et le cylindrage
en une couche d'une épaisseur de 6cm minimum, y compris reprofilage de la
chaussée et toutes les prestations de main d’œuvre et sujétions diverses.
Le nettoyage convenable mécanique ou manuel des surfaces de chaussée (avant la
LA TONNE :
Fait à ……………………….., le …………………….
(Signature et cachet du candidat)
sept 2012
Page 22/22

bordereau des prix unitaires (bpu)

Transcription

Documents pareils

AMENAGEMENTS BOIS Banquettes - Escaliers

Maintenance et Travaux Spéciaux

AVIS D`ATTRIBUTION 13-AUTOS FOURNITURE DE PIECES

Les blocs à bancher

Lot N°12 SOLS SOUPLES

Classe de 5ème - Lycée Français de Prague

Chambres de visite en PVC_FR.cdr

Des fondations adaptées

quand la matière grise se fait art

First Eco Normandie et Bretagne
