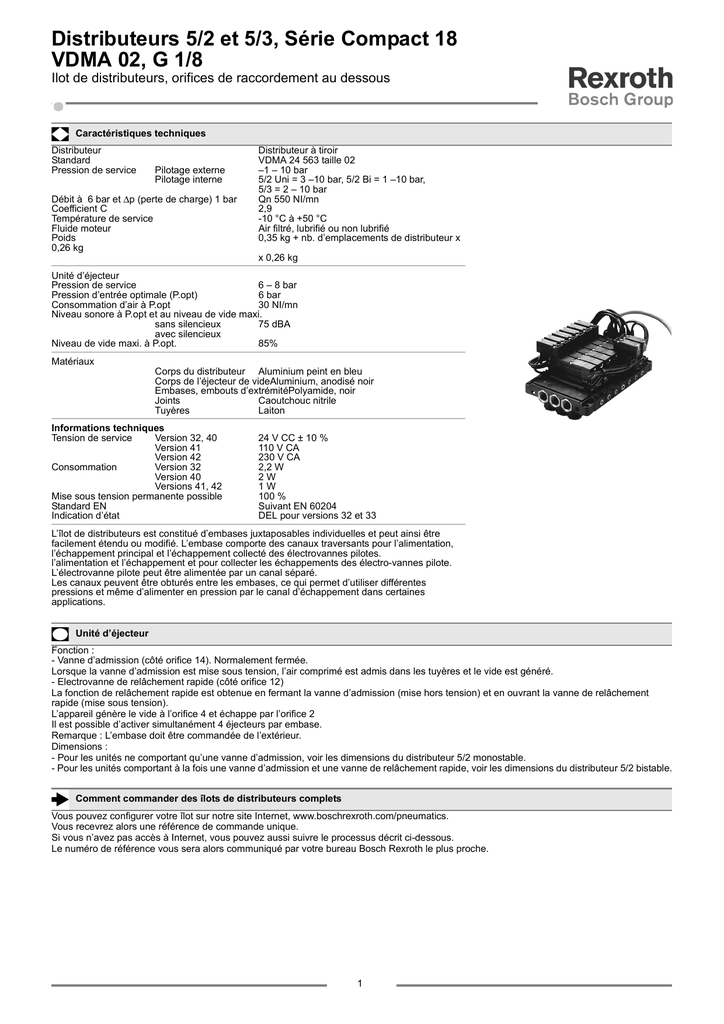

Distributeurs 5/2 et 5/3, Série Compact 18 VDMA 02, G

Distributeurs 5/2 et 5/3, Série Compact 18
VDMA 02, G 1/8
Ilot de distributeurs, orifices de raccordement au dessous
Caractéristiques techniques
Distributeur
Standard
Pression de service
Pilotage externe
Pilotage interne
Débit à 6 bar et ∆p (perte de charge) 1 bar
Coefficient C
Température de service
Fluide moteur
Poids
0,26 kg
Distributeur à tiroir
VDMA 24 563 taille 02
–1 – 10 bar
5/2 Uni = 3 –10 bar, 5/2 Bi = 1 –10 bar,
5/3 = 2 – 10 bar
Qn 550 NI/mn
2,9
-10 °C à +50 °C
Air filtré, lubrifié ou non lubrifié
0,35 kg + nb. d’emplacements de distributeur x
x 0,26 kg
Unité d’éjecteur
Pression de service
6 – 8 bar
Pression d’entrée optimale (P.opt)
6 bar
Consommation d’air à P.opt
30 NI/mn
Niveau sonore à P.opt et au niveau de vide maxi.
sans silencieux
75 dBA
avec silencieux
Niveau de vide maxi. à P.opt.
85%
Matériaux
Corps du distributeur Aluminium peint en bleu
Corps de l’éjecteur de videAluminium, anodisé noir
Embases, embouts d’extrémitéPolyamide, noir
Joints
Caoutchouc nitrile
Tuyères
Laiton
Informations techniques
Tension de service
Version 32, 40
Version 41
Version 42
Consommation
Version 32
Version 40
Versions 41, 42
Mise sous tension permanente possible
Standard EN
Indication d’état
24 V CC ± 10 %
110 V CA
230 V CA
2,2 W
2W
1W
100 %
Suivant EN 60204
DEL pour versions 32 et 33
L’îlot de distributeurs est constitué d’embases juxtaposables individuelles et peut ainsi être
facilement étendu ou modifié. L’embase comporte des canaux traversants pour l’alimentation,
l’échappement principal et l’échappement collecté des électrovannes pilotes.
l’alimentation et l’échappement et pour collecter les échappements des électro-vannes pilote.
L’électrovanne pilote peut être alimentée par un canal séparé.
Les canaux peuvent être obturés entre les embases, ce qui permet d’utiliser différentes
pressions et même d’alimenter en pression par le canal d’échappement dans certaines
applications.
Unité d’éjecteur
Fonction :
- Vanne d’admission (côté orifice 14). Normalement fermée.
Lorsque la vanne d’admission est mise sous tension, l’air comprimé est admis dans les tuyères et le vide est généré.
- Electrovanne de relâchement rapide (côté orifice 12)
La fonction de relâchement rapide est obtenue en fermant la vanne d’admission (mise hors tension) et en ouvrant la vanne de relâchement
rapide (mise sous tension).
L’appareil génère le vide à l’orifice 4 et échappe par l’orifice 2
Il est possible d’activer simultanément 4 éjecteurs par embase.
Remarque : L’embase doit être commandée de l’extérieur.
Dimensions :
- Pour les unités ne comportant qu’une vanne d’admission, voir les dimensions du distributeur 5/2 monostable.
- Pour les unités comportant à la fois une vanne d’admission et une vanne de relâchement rapide, voir les dimensions du distributeur 5/2 bistable.
Comment commander des îlots de distributeurs complets
Vous pouvez configurer votre îlot sur notre site Internet, www.boschrexroth.com/pneumatics.
Vous recevrez alors une référence de commande unique.
Si vous n’avez pas accès à Internet, vous pouvez aussi suivre le processus décrit ci-dessous.
Le numéro de référence vous sera alors communiqué par votre bureau Bosch Rexroth le plus proche.
1
Distributeurs 5/2 et 5/3, Série Compact 18
VDMA 02, G 1/8
Ilot de distributeurs, orifices de raccordement au dessous
Comment commander un îlot complet
ETAPES:
ETAPE 1 : Choisir la version juxtaposable
3 = Orifices de raccordement 2 et 4 au dessous.
ETAPE 2 : Choisir la version électrique
Version 32
Electrovanne pilote de 15 mm.
Pré-branchement électrique à un module
électrique avec câble multi-conducteurs (10
m) intégré. IP 67. 20 électrovannes maxi.
Version pour commande par bus
Electrovanne pilote de 15 mm.
Pré-branchement électrique à un module d’E/
S VDS avec communication bus intégré. Maxi.
16 distributeurs
Version 33
Electro-vanne pilote de 15 mm.
Comme ci-dessus mais le câble multiconducteurs est branché à un connecteur
HAN sub-D 25 broches, IP 65.
20 électro-vannes maxi.
Version 33
Electrovanne pilote de 15 mm.
Voir ci-dessus. Le câble du connecteur
multiple se termine par un connecteur Han
Sub-D-25 à 25 broches, IP 65. Maxi. 20
électrovannes pilotes.
Electrovanne pilote de 15 mm. Version à
broches plates, IP 65.
Version 40
pour 24 V CC
Version 41 pour 110 V CA
Version 42 pour 230 V CA
Exemple de code : Electrovanne pilote de 15 mm pré-branchée au module électrique avec câble multi-conducteurs = 32.
ETAPE 3 : Choisir le type de distributeur
A remplir en partant de la gauche avec les options de distributeurs indiquées ci-dessous. La longueur de l’îlot est limitée à 20 distributeurs.
2
Distributeurs 5/2 et 5/3, Série Compact 18
VDMA 02, G 1/8
Ilot de distributeurs, orifices de raccordement au dessous
Symbole
Type de
distributeur
Fonction
Distribut. pour remise à niveau ou comme rechange
Référence
Versions 32 - 33
Versions 40, 41, 42
1
5/2 monostable, rappel par
ressort
2518393100
25183941X0
2
5/2 bistable
2518393200
25183942X0
3
5/3 centre fermé
2518393300
25183943X0
4
5/3 centre ouvert
2518393400
25183944X0
5
5/3 centre à double sortie
2518393500
25183945X0
6
Plaque d’obturation
2518390600
2518390600
7
Démarreur progressif
pour la totalité de l’îlot de
distributeurs
(pos. 1 seulement)
5835900100
5835901Y00
A*
Unité d’éjecteur
2735413400
27354133X0
B*
Unité d’éjecteur avec
relâchement rapide
2735513400
27355133X0
* Remarque : L’embase doit être alimentée extérieurement.
X = Tension
0 = 24 V CC
1 = 110 V CA
2 = 230 V CA
Y = Tension, démarrage progressif
1 = 24 V CC
3 = 110 V CA
4 = 230 V CA
Exemple de code : 5 distributeurs monostables et 1 plaque d’obturation = 111116.
Exemple
Référence de base : 2518332000. Configuration : 111116.
Explication : îlot de distributeurs série Compact 18, orifices de raccordement en dessous. Version électrique 32, c.à.d. pré-branchement
électrique à un module el. avec câble multi-conducteur.
L’îlot comporte cinq distributeurs monostables et une plaque d’obturation.
Equipement complémentaire
Si un îlot doit être équipé de raccords, un formulaire d’équipement des orifices doit être rempli et joint à la commande.
Merci de compléter le code de configuration avec un P. Pour le formulaire d’équipement des orifices, voir page xxx.
Exemple : 2518332000. Configuration : 111116P.
Le numéro de référence vous sera alors communiqué par votre bureau Bosch Rexroth le plus proche.
3
Distributeurs 5/2 et 5/3, Série Compact 18
VDMA 02, G 1/8
Ilot de distributeurs, orifices de raccordement au dessous
Accessoires
Symbole
Technologie
Description
230 V CA, câble de 2
m, DEL
110 V CA, DEL, câble
de 2 m
24 V CC, DEL, câble de
2m
Max CA/CC 250 V
24 V CA/CC, DEL
Connecteur élec.
Référence
4407232310
4407232320
4407232330
4401230000
4402030330
Ilot de distributeurs avec orifices de raccordement au dessous VDMA 24 563 taille 02
A = Module de connexion él. 1 pour électrovannes pilotes 1-10.
n* = Nb. de distributeurs
B = Module de connexion él. 2 pour électrovanne pilote 11-20.
(5/2)* = Distributeur monostable
(5/2)** = Distributeur bistable
Versions
32, 40, 41, 42
C
115
D
150
E
165
4
F
98
G
G 1/8
H
G 3/8
