Solar Collector Factsheet - PDF

C1711

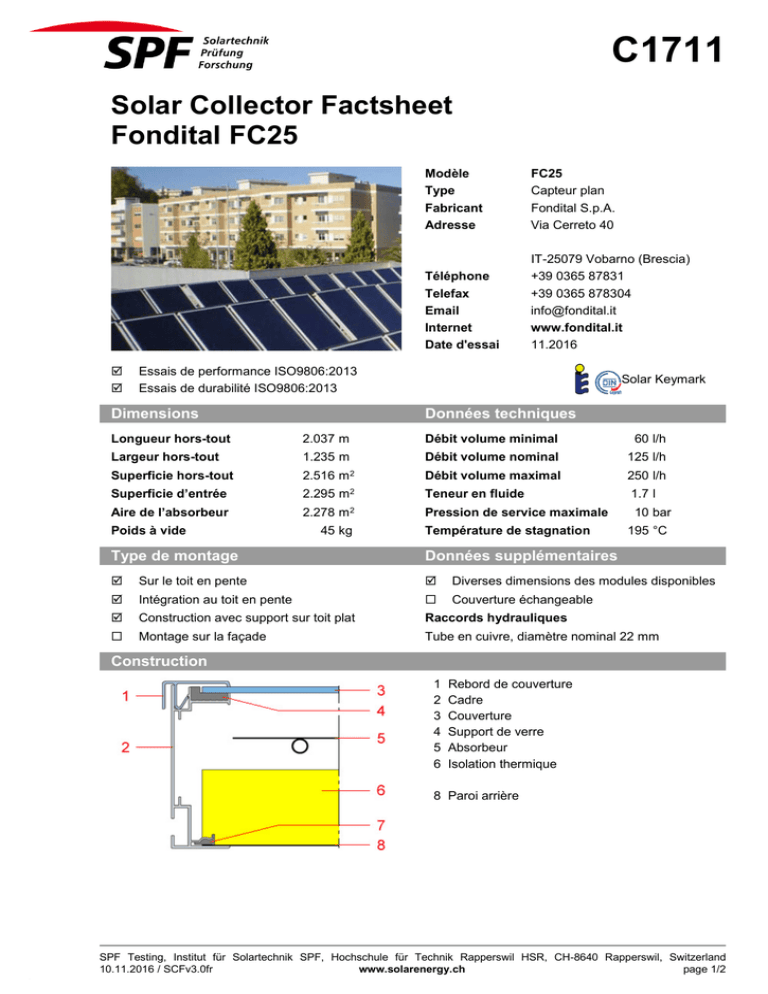

Solar Collector Factsheet
Fondital FC25


Modèle
Type
Fabricant
Adresse
FC25
Capteur plan
Fondital S.p.A.
Via Cerreto 40
Téléphone
Telefax
Email
Internet
Date d'essai
IT-25079 Vobarno (Brescia)
+39 0365 87831
+39 0365 878304
[email protected]
www.fondital.it
11.2016
Essais de performance ISO9806:2013
Essais de durabilité ISO9806:2013
Dimensions
Solar Keymark
Données techniques
Longueur hors-tout
2.037 m
Débit volume minimal
60 l/h
Largeur hors-tout
1.235 m
Superficie hors-tout
Superficie d’entrée
Aire de l’absorbeur
Poids à vide
Débit volume nominal
125 l/h
2.516
m2
Débit volume maximal
250 l/h
2.295
m2
Teneur en fluide
1.7 l
2.278
m2
Pression de service maximale
10 bar
45 kg
Température de stagnation
195 °C
Type de montage
Données supplémentaires

Sur le toit en pente

Diverses dimensions des modules disponibles

Intégration au toit en pente

Couverture échangeable

Construction avec support sur toit plat
Raccords hydrauliques

Montage sur la façade
Tube en cuivre, diamètre nominal 22 mm
Construction
1
2
3
4
5
6
Rebord de couverture
Cadre
Couverture
Support de verre
Absorbeur
Isolation thermique
8 Paroi arrière
SPF Testing, Institut für Solartechnik SPF, Hochschule für Technik Rapperswil HSR, CH-8640 Rapperswil, Switzerland
10.11.2016 / SCFv3.0fr
www.solarenergy.ch
page 1/2
~
C1711
Rendement relatif η
Peak Power par capteur Wpeak
Irradiance solaire G=1000 W/m2
[kW] 2.0
1.8
1.6
1.4
1.2
1.0
0.8
0.6
0.4
0.2
0.0
Irradiance solaire G=800W/m2
1.0
0.8
0.6
0.4
0.2
0.0
0
20
40
60
Tm-T100
amb
80
0
0.02
0.04
0.06
0.08
Peak Power Wpeak
1802 W
Reference
Capacité thermique*
6.3 kJ/K
η0
0.716
0.785
0.791
Débit de fluide pendant le test
180 l/h
a1 [WK-1m-2]
4.05
4.44
4.47
a2 [WK-2m-2]
0.0062
0.0068
0.0069
Fluide caloporteur:
*)
Eau-Glycol 33.3%
*
T0.1
m
Hors-tout Aperture Absorbeur
Capacité thermique C du capteur sans fluide caloporteur, déterminé selon 6.1.6.2 de la EN12975-2:2006
Perte de charge Δp
Facteur d’angle d’incidence IAM
1.2
[Pa] 1200
1.0
1000
0.8
800
0.6
600
0.4
400
IAML=IAMT
0.2
200
0
0.0
0
10
20
30
40
50
60
70
80
θ
90
0
100
200
300
K1, transversale IAM à 50°
0.91
Perte de charge pour débit nominale
K2, longitudinale IAM à 50°
0.91
Δp = 390 Pa
[l/h]
(T=20°C)
SPF Simulation des systèmes standards avec Polysun
Description courte du système
Climat: pays de moyen suisse, orientation: sud,
eau froide 10°C, eau chaude sanitaire 50°
Eau chaude sanitaire: Fss* = 60%
Réservoir 450 l, Inclinaison des capteurs 45°,
Besoin énergétique quotidiens 10 kWh (4-6 personnes)
Besoin énergétique du système référence 4200 kWh/année
Besoin de surface**
Nombre des capteurs
Rendement
solaire**
5.51 m2
2.4 capteurs
461 kWh/m2
69.1 m2
30.1 capteurs
695 kWh/m2
18.3 m2
8.0 capteurs
293 kWh/m2
Préchauffage de l’ECS: Fss* = 25%
2 réservoirs: 1500 l & 2500 l, Inclinaison des capteurs 30°,
Eau chaude sanitaire 10’000 l/jour (200 personnes)
Pertes chaleur quotidienne (boucle de l’ecs. et réservoir) 60 kWh,
Besoin énergétique du système référence 191'700 kWh/année
Chauffage d’espace: Fss* = 25%
Réservoir combiné 1200 l, Inclinaison des capteurs 45°,
Besoin énergétique quotidiens 10 kWh (4-6 personnes), Bâtiment 200 m2,
construction moyenne lourde, bien isolée, Besoin puissance de
chauffage 5.8 kW (température extérieure -8°C),
Besoin énergétique chauffage 12140 kWh/année
Besoin énergétique du système référence 16340 kWh/année
*) Fractional solar savings: Proportion de l’énergie finale qui, grâce au système solaire, peut être sauvée comparé à un système de référence.
**) Besoins en surface et rendement solaire sont indiqués par rapport au superficie d’entrée.
SPF Testing, Institut für Solartechnik SPF, Hochschule für Technik Rapperswil HSR, CH-8640 Rapperswil, Switzerland
10.11.2016 / SCFv3.0fr
www.solarenergy.ch
page 2/2
