Mémo BQXL
Paramétrage de ma carte BQXL Synchronic.................................................................. 2
Les 3 méthodes pour paramétrer ma centrale................................................................. 2
1)
2)
3)
Méthode N°1 : Via l’interface web de ma centrale ....................................................... 2
Méthode N°2 : Via la liaison réseau et du pack Xpert du CD Synchronic ................. 3
Méthode N°3 : Via la liaison série (RS232) et du pack Xpert du CD Synchronic...... 3
Désactivation de l’extension XPE-RTC. ......................................................................... 4
Je peux lire les documentations Synchronic suivantes pour plus de détails ........... 4

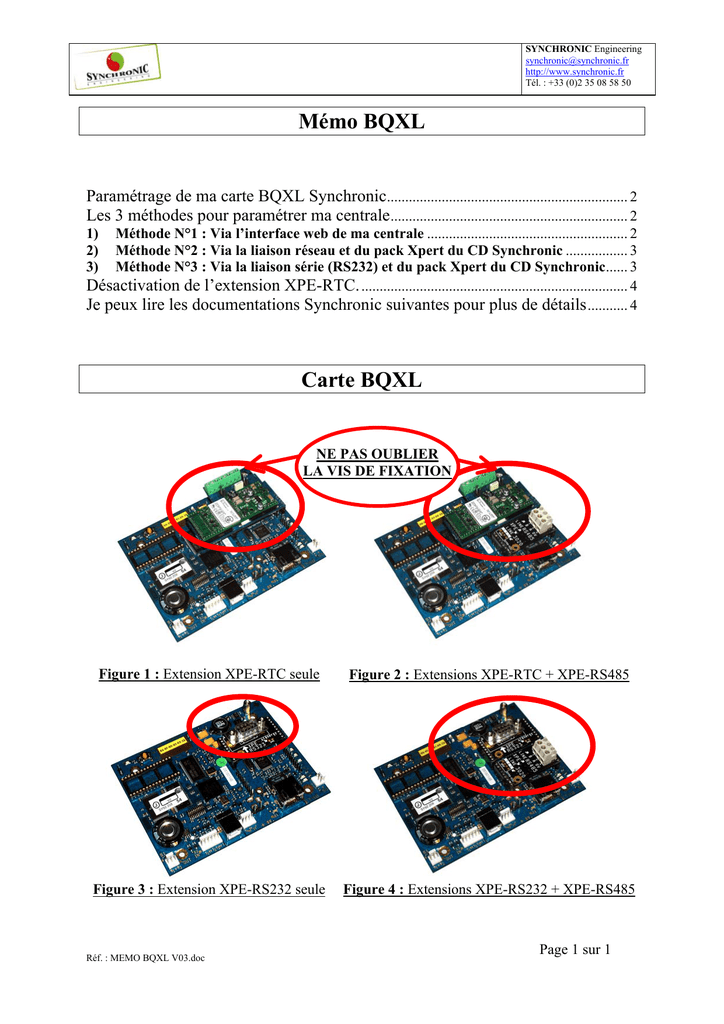

Carte BQXL
NE PAS OUBLIER
LA VIS DE FIXATION
Figure 1 : Extension XPE-RTC seule
Figure 2 : Extensions XPE-RTC + XPE-RS485
Figure 3 : Extension XPE-RS232 seule
Figure 4 : Extensions XPE-RS232 + XPE-RS485
Réf. : MEMO BQXL V03.doc
Page 1 sur 1
SYNCHRONIC Engineering
[email protected]
http://www.synchronic.fr
Tél. : +33 (0)2 35 08 58 50
Paramétrage de ma carte BQXL Synchronic
Je peux paramétrer ma centrale suivant 3 méthodes différentes qui dépendent du type
d’extension(s) connectée(s) à ma centrale et des logiciels Synchronic en ma possession
(options). Je dois bien entendu disposer d’un ordinateur pour me connecter à ma centrale ainsi
que d’une connectique minimum (câble réseau et/ou un câble série croisé et/ou un
concentrateur réseau).
Si je ne veux pas installer le CDRom Synchronic, j’applique la méthode n°1.
Sinon :
- Je peux appliquer la méthode n°2.
- Si je dispose d’un kit câble XL avec une extension XPE-RS232, je peux appliquer la
méthode n°3.
Les 3 méthodes pour paramétrer ma centrale
1) Méthode N°1 : Via l’interface web de ma centrale
5 étapes :
Je dispose d’un ordinateur équipé d’une carte réseau ethernet et d’un navigateur
web récent. (Windows XP conseillé).
Soit je dispose d’un câble réseau RJ45 croisé ; Soit je dispose d’un câble réseau
RJ45 droit et d’un concentrateur réseau (hub/switch) sur lequel ma centrale est
connectée.
J’affecte ou j’ajoute l’adresse IP 169.254.20.1 et le masque 255.255.0.0 à la carte
réseau de mon ordinateur.
Figure 5
Réf. : MEMO BQXL V03.doc
Page 2 sur 2
SYNCHRONIC Engineering
[email protected]
http://www.synchronic.fr
Tél. : +33 (0)2 35 08 58 50
Via mon câble réseau RJ45, soit je connecte mon ordinateur directement à ma
centrale (câble croisé), soit je connecte mon ordinateur au hub où ma centrale est
connectée (câble droit).
Je peux alors accéder à l’interface web de ma
centrale pour la paramétrer via mon navigateur
Internet Explorer à l’adresse suivante :
http://169.254.20.36/.
Elle peut alors me demander un nom d’utilisateur
et un mot de passe pour accéder à la page de
configuration. Par défaut, utilisateur : SU, mot de
passe : AZER.
2) Méthode N°2 : Via la liaison réseau et du pack Xpert du CD Synchronic
7 étapes :
Je dispose du Pack Xpert présent sur le CD-Rom Synchronic (option).
J’ai autorisé le dialogue vers un serveur UDP local dans mon transmetteur (par
défaut).
J’ai affecté l’adresse IP de ce serveur UDP (par défaut : 169.254.20.1) à la carte
réseau de mon ordinateur (voir Figure 5).
Via mon câble réseau RJ45, soit je connecte mon ordinateur directement à ma
centrale, soit je connecte mon ordinateur au hub où ma centrale est connectée.
Je lance les logiciels DIALOGUE et GTC via mon PACK et je vérifie que les
serveurs de communication (ug et transfertudp) sont bien actifs. En lancant le
contrôleur de serveurs depuis le menu « Exécution » puis dans les paramètres du
serveur UG, je peux voir l’adresse de ma centrale.
Je dois faire une lecture du paramétrage de ma centrale depuis GTC, adapter les
adresses IP, et faire un envoi du paramétrage modifié vers ma centrale.
Je constate une mise à jour réussie via le fil de l’eau de DIALOGUE.
3) Méthode N°3 : Via la liaison série (RS232) et du pack Xpert du CD Synchronic
Si une extension XPE-RTC est déjà en place, je dois la désactiver (voir le paragraphe
ci-après).
7 étapes :
Je dispose du Pack Xpert présent sur le CD-Rom Synchronic (option).
Mon ordinateur est équipé d’un port série RS232 (via un convertisseur ou non).
Je dispose d’un câble série RS232 croisé (DB9 femelle-femelle).
Réf. : MEMO BQXL V03.doc
Page 3 sur 3
SYNCHRONIC Engineering
[email protected]
http://www.synchronic.fr
Tél. : +33 (0)2 35 08 58 50
Je connecte directement mon ordinateur à l’extension XPE-RS232 de ma centrale
via mon câble série croisé.
Je lance ensuite les logiciels DIALOGUE et GTC via mon PACK.
Je dois faire une lecture du paramétrage de ma centrale, adapter les adresses IP, et
faire un envoi du paramétrage modifié vers ma centrale.
Je constate une mise à jour réussie via le fil de l’eau de DIALOGUE.
Désactivation de l’extension XPE-RTC.
Les extensions XPE-RS232 et XPE-RTC utilisent toutes deux la LINE 0 de ma centrale.
Si je souhaite désactiver l’extension XPE-RTC (pour accéder au paramétrage via mon
extension XPE-RS232), je dois alors le faire en utilisant la méthode n°1 ou n°2.
Si cela n’est pas possible, je peux désactiver temporairement l’extension XPE-RTC en
appliquant la méthode suivante :
Eteindre ma centrale pour déconnecter mon extension XPE-RTC et connecter mon
extension XPE-RS232 à la place.
Rallumer ma centrale, la led « heart » de ma carte est allumée fixe (durant 20 à 30
secondes).
Lorsqu’elle s’éteint, appuyer sur le bouton « init » jusqu'à ce que la led « heart »
clignote (appuyer durant 5 à 10 secondes).
Ensuite dans DIALOGUE, dans le menu « Exécution », cliquer sur « Lancer le
contrôleur de serveurs », cocher le Serveur_RS et décocher les autres serveurs.
Au fil de l’eau apparaît l’événement « Début connexion RS232 ».
Le fil de l’eau est alors utilisable mais je devrai redémarrer ma centrale une fois mes
manipulations terminées pour qu’elle retrouve un état normal de fonctionnement.
Je peux lire les documentations Synchronic suivantes pour plus de détails
Fiche raccordement CN_XPE_RTC.pdf
Fiche raccordement XL Carte et XPE-RTC.pdf
