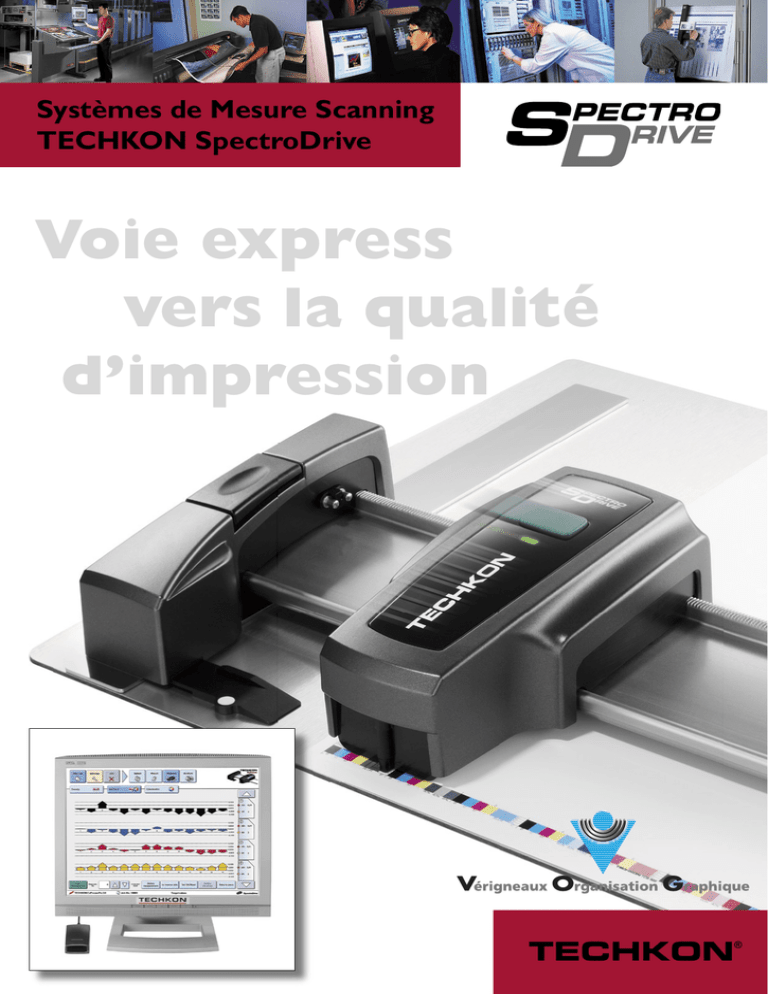

Voie express vers la qualité d`impression

Systèmes de Mesure Scanning
TECHKON SpectroDrive
Voie express
vers la qualité
d’impression
TECHKON
®
Grande qualité d’impression et productivité
Utilisation simple et rapidité
Ces deux facteurs sont décisifs pour garantir le succès dans les
industries graphiques.
La mise en marche d’une machine est comparable à la mise en
marche d’un avion à réaction. C’est un processus très sensible
pendant lequel le conducteur à la machine doit se concentrer tout comme un pilote sur divers procédés complexes.
C’est pourquoi une grande importance a été accordée à une
manipulation simple et fiable ainsi qu’à la rapidité du système.
L’appareil de mesure possède une seule touche avec laquelle la
mesure est lancée. Le logiciel PC a une surface utilisateur autoexplicative. La première mise en marche est aussi très simple.
Après quelques minutes seulement le système est installé et
peut être utilisé de façon effective.
Le système TECHKON SpectroDrive permettant de mesurer
automatiquement les densités et les teintes spéciales présente
une solution parfaite pour l’utilisation efficace de la machine et
pour le contrôle qualité pendant l’impression.
Le système se compose de deux éléments: le système motorisé permet d’évaluer en quelques secondes de façon spectrale
une gamme de contrôle complète le long de la feuille de tirage.
Le logiciel pour PC TECHKON ExPresso reçoit les valeurs
mesurées sans câble et indique à l’écran toutes les informations essentielles au paramétrage de la machine.
Rentabilité augmentée
La tendance allant vers des tirages moins importants entrainent des changements fréquents. Le temps qui s’écoule entre
le paramétrage du tirage et le moment où la machine est
stable et bien réglée est un facteur de coût important : le
SpectroDrive réduit considérablement les temps de paramétrage non productifs et coûteux. Il permet d’économiser
de l’argent en minimisant la perte de papier et d’encre et de
gagner un temps précieux. Le SpectroDrive rend les tirages
prévisibles et calculables.
Les réclamations diminuent et les clients sont satisfaits grâce à
la qualité accrue.
Il est étonnant de voir la rapidité d’amortissement du système.
L’investition de départ relativement moindre et unique amène
un profit immédiat. Même des machines anciennes peuvent
atteindre une nouvelle rentabilité.
Deux systèmes de mesure en un
Ceci ne signifie pas seulement que grâce à sa technologie spectrale le SpectroDrive peut livrer des valeurs densitométriques
et colorimétriques mais qu’il peut être aussi utilisé comme
appareil de mesure manuel pour effectuer des mesures ponctuelles en le détachant de la règle de guidage.
La diversité des fonctions du logiciel ne connaît pas de limites:
mesure de teintes spéciales, display de 16 unités d’encrage,
recto-verso, évaluation par densité de couleur, colorimétrie,
ISO 12647, PSO, balance des gris, recommandations de réglage.
Ceci ne sont que quelques points prouvant l’énorme capacité
du système.
Grâce à sa flexibilité, le logiciel TECHKON ExPresso peut être
intégré dans d’autres applications. Les données de mesure
peuvent être exportées par des standards industriels comme
JDF dans d’autres programmes et applications permettant parexemple une connexion online à la machine.
Assurance qualité pendant tout le tirage
Les exigences croissantes en qualité entraînent l’obligation de
documenter la qualité d’impression selon les standards d’impression. Le TECHKON SpectroDrive et le logiciel ExPresso
sont des aides précieuses pour imprimer selon des standards
comme par-exemple ISO 12647 et de les documenter dans
des rapports ou des statistiques.
Quatre règles pour une technique de mesure parfaite
TECHKON possède une longue expérience dans le développement et
la production d’appareils de mesure de haute qualité pour les industries
graphiques. Tous les produits confirment les quatre règles pour une
technique de mesure parfaite.
1. utilisation simple et rapide
2. grande précision de mesure
3. robustesse et fiabilité
4. design ergonomique
Qualité d’impression à grande vitesse
Modulable et compact
Utilisation simple
Installation simple
• utilisable sur tout format
• règle horizontale livrable en différentes
longueurs
• système de mesure compact prenant
peu de place sur le pupitre
• utilisation sans problème même sur
pupitres inclinés
• livraison avec tous les accessoires dans
une mallette pratique et compacte
• la lecture motorisée de la gamme de
contrôle peut être lancée à partir de
l’écran tactile du PC ou en pressant sur
la touche verte de l’appareil
• calibration blanc automatique
• le logiciel PC TECHKON ExPresso
peut s’utiliser sur écran tactile
• possibilité d’utiliser l’appareil pour
mesures ponctuelles en le détachant
de la règle de guidage
• installation en cinq minutes sans montage
important
• le système de mesure fonctionne sans
entretien particulier
• peut être tourné à 180° si le positionnement de la gamme de contrôle le nécessite
• transmission simultanée des données
sans câble
• pupitre peut être incliné jusqu’à 45°
• pas d’air comprimé nécessaire
pour fixer la feuille
Informations de mesure complètes
Présicion
Rapidité
• possibilité de mesurer toute gamme
de contrôle
• les gammes de contrôle peuvent être
positionnées à n’importe quel endroit
de la feuille
• aucune limitation pour l’épaisseur du papier
• filtre polarisant automatiquement
actionné ou non selon le type de
mesure (densité ou colorimétrie)
• module spectral de haute précision
permettant d’activer le filtre polarisant
• tête de mesure brevetée pour une
mesure selon les normes DIN et ISO
• filtre anti-UV en option
• construction robuste pour une utilisation fiable dans des conditions de travail parfois difficiles
• mesure spectrale à haute résolution d’une
gamme de contrôle complète en l’espace
de quelques secondes (par-exemple 4 secondes pour une largeur de 500 mm !)
• mode de transmission sans câble pendant
la lecture scan
• informations claires pour le contrôle qualité
permettant le réglage de la machine.
Il est aussi facile de transformer le système automatique
de mesure en appareil manuel.
Soulevez simplement l’appareil
de la règle de guidage !
L’utilisation de l’appareil comme
appareil manuel pour mesures
ponctuelles est très simple.
Positionnez la tête de mesure
sur la plage à mesurer et pressez la touche verte. La valeur
mesurée est alors transmise
sans câble au PC.
Le SpectroDrive est livré avec
tous les accessoires ce qui
permet de l’installer en quelques minutes et de commencer
à mesurer. Le grand avantage du
SpectroDrive est de permettre
la mesure de n’importe quel
format.
Le SpectroDrive est le complément idéal des appareils déjà
bien connus de TECHKON : le
SpectroPlate, l’appareil de mesure de plaques haute précision
et le SpectroDens, le densitomètre spectral universel pour la
pré-presse et l’impression.
Données techniques
Fonctions
Procédé de mesure
Mesure de rémission spectrale et mesure
de densité de couleur selon ISO 5-3/4
Dimensions
95 mm
52:
74:
102:
105:
Géométrie de mesure
0/45° optique selon DIN 5033
52:
750 mm
74:
970 mm
102: 1250 mm
105: 1280 mm
Filtre anti-UV en option
Lumière de mesure
Lampe incandescente à gaz, illuminant A
Formats
52: pour feuille 00
74: pour feuille 0B
102: pour feuille 3B
105: pour feuille 3B
Filtre polarisation
2 x linéaires croisés,
activable ou non par logiciel
Temps de mesure
Vitesse de mesure env. 150 mm/s
(correspond à 4 secondes pour 520 mm);
mesure ponctuelle: env. 1 sec.
(pour utilisation comme appareil manuel)
Reproductibilité
0.01 D
0.02 0,03 CIE ∆Eab
Référence blanc
Absolue et relative,
standard blanc absolu intégré dans la console
de charge
Illuminants / Angles
A, C, D50, D65 / 2°, 10°
2
2%
3%
4%
C
M
Y
SLUR
5%
K
K
C
Transmission des données
Module de transmission sans câble avec
connexion USB par PC
Poids
Appareil de mesure: 820 grammes
Gamme de mesure
0.0 D – 2,50 D
K
Dispersion par exemplaire
0,01 D
0,3 CIE ∆Eab
Alimentation
Accu rechargeable NiMH
Charge régulière avec console de charge
avec adaptateur 100 – 240 V, 47 – 63 Hz
Filtre de densité
DIN 16536, DIN 16536 NB,
ISO/ANSI T, ISO/ANSI I, ISO E,
densité spectrale Dmax
1
370 mm
530 mm
720 mm
780 mm
Aperture de mesure
2 x 1,5 mm
convient pour des plages ayant une hauteur
minimum de 4 mm et une largeur de 3 mm
170 mm
Domaine spectrale
400 à 700 nm en étapes de 10 nm
M
Y
80% 40% BAL
Contenu
Appareil de mesure SpectroDrive,
console de charge avec standard blanc,
adaptateur universel, 2 règles horizontales
avec support, câble USB, mallette plastique,
manuel avec certificat ISO 9000
L’appareil SpectroDrive et le logiciel Windows TECHKON ExPresso forment une
solution complète pour l’assurance qualité
et l’augmentation de la productivité d’une
machine.
Il est disponible en deux versions:
SpectroDrive + ExPresso Basic
se compose d’un système de mesure
SpectroDrive et d’un logiciel Windows
avec les fonctions suivantes :
• densités indiquées par zone d’encrage
• densités pour CMYK et couleurs spéciales (mesure de densité spectrale)
• balance des gris densitométrique
• engraissement du point, contraste
d’impression
• facteur glissement/doublage
• valeurs de références et tolérances,
bon-à-tirer
• export des données de mesure
(par-exemple JDF format)
• impression recto-verso
• fonctionne sur toute gamme de contrôle
et format de feuille
• display de mesures ponctuelles pour
utilisation comme appareil manuel
• Peut évaluer jusqu’à 6 unités d’encrage
SpectroDrive + ExPresso Pro
comme „Basic“ et en supplément:
• indication colorimétrique ∆Eab par zone
d’encrage, Lab, ∆Lab, LCh, ∆LCh
• recommandations „Ink check“ pour le
réglage des zones d’encrage
• display et évaluation selon ISO 12647,
Gracol G7™
• fonction statistique et rapport
• peut évaluer jusqu’à 16 unités d’encrage
La version Basic peut facilement évoluer
vers la version Pro.
Rendez-nous visite sur notre site internet !
Formats spéciaux sur demande
(jusqu’à 2100 mm)
300 rue de l’Étier - ZI Prairie de Mauves - 44315 NANTES CEDEX 3
Tél. 02 51 860 860 - Fax 02 40 29 19 38
e-mail : [email protected] w
- ww.verigneaux.com
Imprimé en Allemagne, 09/07.
Sous réserve de changements techniques.
Toutes les marques citées sont reconnues.
SpectroDens, SpectroPlate, SpectroDrive, InkCheck et TECHKON
sont des marques enregistrées de la TECHKON GmbH.
TECHKON
®
Logiciel TECHKON ExPresso
Livraison sur CD avec clé hardware (USBdongle) et CD avec gamme de contrôle
TCS digital
Conditions requises: Windows XP, Vista
Ecran tactile recommandé: Elotouch 1727L 17”
www.techkon.com
Technique de mesure haut niveau
