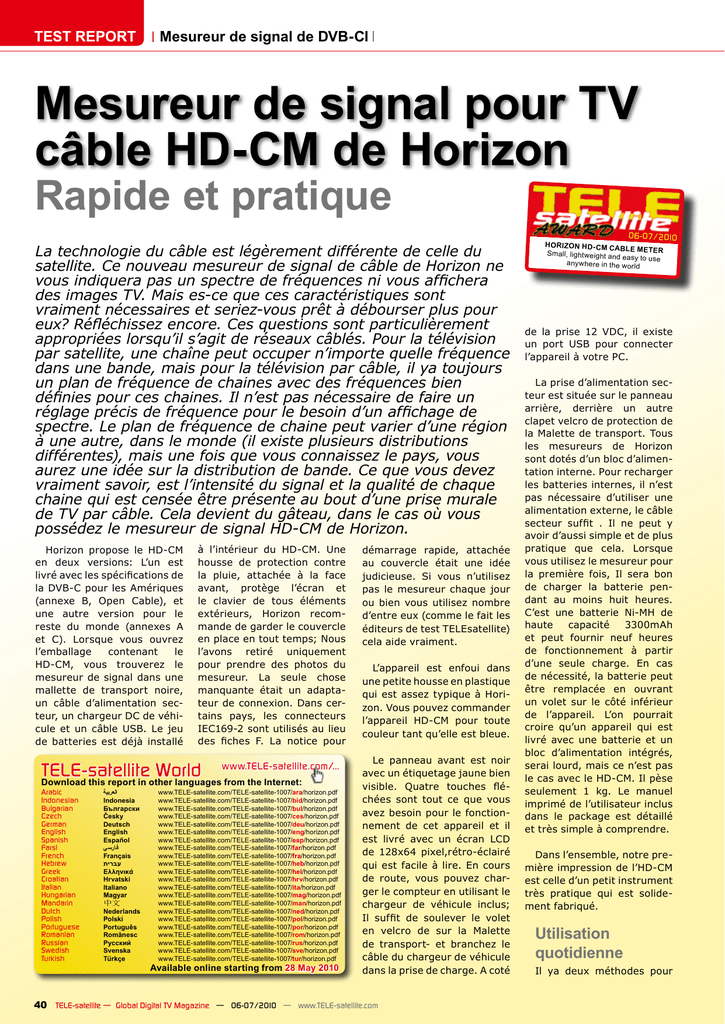

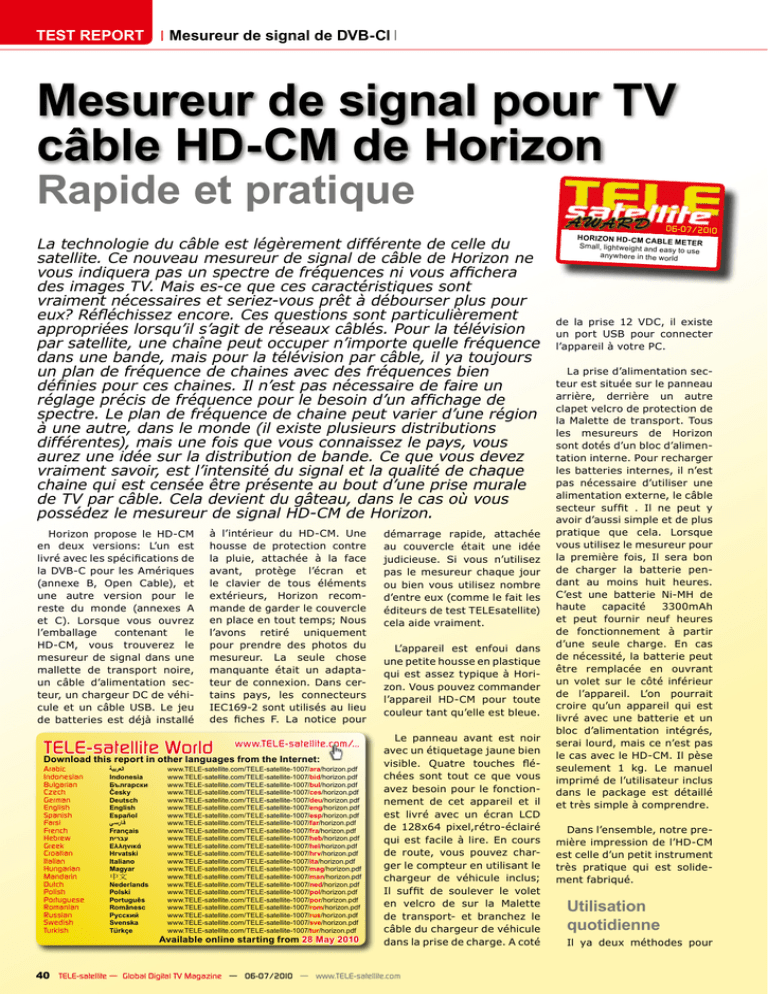

Mesureur de signal pour TV câble HD-CM de Horizon

TEST REPORT
Mesureur de signal de DVB-Cl
Mesureur de signal pour TV
câble HD-CM de Horizon
Rapide et pratique
La technologie du câble est légèrement différente de celle du
satellite. Ce nouveau mesureur de signal de câble de Horizon ne
vous indiquera pas un spectre de fréquences ni vous affichera
des images TV. Mais es-ce que ces caractéristiques sont
vraiment nécessaires et seriez-vous prêt à débourser plus pour
eux? Réfléchissez encore. Ces questions sont particulièrement
appropriées lorsqu’il s’agit de réseaux câblés. Pour la télévision
par satellite, une chaîne peut occuper n’importe quelle fréquence
dans une bande, mais pour la télévision par câble, il ya toujours
un plan de fréquence de chaines avec des fréquences bien
définies pour ces chaines. Il n’est pas nécessaire de faire un
réglage précis de fréquence pour le besoin d’un affichage de
spectre. Le plan de fréquence de chaine peut varier d’une région
à une autre, dans le monde (il existe plusieurs distributions
différentes), mais une fois que vous connaissez le pays, vous
aurez une idée sur la distribution de bande. Ce que vous devez
vraiment savoir, est l’intensité du signal et la qualité de chaque
chaine qui est censée être présente au bout d’une prise murale
de TV par câble. Cela devient du gâteau, dans le cas où vous
possédez le mesureur de signal HD-CM de Horizon.
Horizon propose le HD-CM
en deux versions: L’un est
livré avec les spécifications de
la DVB-C pour les Amériques
(annexe B, Open Cable), et
une autre version pour le
reste du monde (annexes A
et C). Lorsque vous ouvrez
l’emballage
contenant
le
HD-CM, vous trouverez le
mesureur de signal dans une
mallette de transport noire,
un câble d’alimentation secteur, un chargeur DC de véhicule et un câble USB. Le jeu
de batteries est déjà installé
à l’intérieur du HD-CM. Une
housse de protection contre
la pluie, attachée à la face
avant, protège l’écran et
le clavier de tous éléments
extérieurs, Horizon recommande de garder le couvercle
en place en tout temps; Nous
l’avons retiré uniquement
pour prendre des photos du
mesureur. La seule chose
manquante était un adaptateur de connexion. Dans certains pays, les connecteurs
IEC169-2 sont utilisés au lieu
des fiches F. La notice pour
TELE-satellite World www.TELE-satellite.com/...
Download this report in other languages from the Internet:
Arabic
Indonesian
Bulgarian
Czech
German
English
Spanish
Farsi
French
Hebrew
Greek
Croatian
Italian
Hungarian
Mandarin
Dutch
Polish
Portuguese
Romanian
Russian
Swedish
Turkish
‫ العربية‬
Indonesia Български Česky Deutsch English Español ‫ فارس ي‬
Français ‫ עברית‬
Ελληνικά Hrvatski Italiano
Magyar 中文
Nederlands Polski
Português
Românesc Русский Svenska
Türkçe
www.TELE-satellite.com/TELE-satellite-1007/ara/horizon.pdf
www.TELE-satellite.com/TELE-satellite-1007/bid/horizon.pdf
www.TELE-satellite.com/TELE-satellite-1007/bul/horizon.pdf
www.TELE-satellite.com/TELE-satellite-1007/ces/horizon.pdf
www.TELE-satellite.com/TELE-satellite-1007/deu/horizon.pdf
www.TELE-satellite.com/TELE-satellite-1007/eng/horizon.pdf
www.TELE-satellite.com/TELE-satellite-1007/esp/horizon.pdf
www.TELE-satellite.com/TELE-satellite-1007/far/horizon.pdf
www.TELE-satellite.com/TELE-satellite-1007/fra/horizon.pdf
www.TELE-satellite.com/TELE-satellite-1007/heb/horizon.pdf
www.TELE-satellite.com/TELE-satellite-1007/hel/horizon.pdf
www.TELE-satellite.com/TELE-satellite-1007/hrv/horizon.pdf
www.TELE-satellite.com/TELE-satellite-1007/ita/horizon.pdf
www.TELE-satellite.com/TELE-satellite-1007/mag/horizon.pdf
www.TELE-satellite.com/TELE-satellite-1007/man/horizon.pdf
www.TELE-satellite.com/TELE-satellite-1007/ned/horizon.pdf
www.TELE-satellite.com/TELE-satellite-1007/pol/horizon.pdf
www.TELE-satellite.com/TELE-satellite-1007/por/horizon.pdf
www.TELE-satellite.com/TELE-satellite-1007/rom/horizon.pdf
www.TELE-satellite.com/TELE-satellite-1007/rus/horizon.pdf
www.TELE-satellite.com/TELE-satellite-1007/sve/horizon.pdf
www.TELE-satellite.com/TELE-satellite-1007/tur/horizon.pdf
Available online starting from 28 May 2010
démarrage rapide, attachée
au couvercle était une idée
judicieuse. Si vous n’utilisez
pas le mesureur chaque jour
ou bien vous utilisez nombre
d’entre eux (comme le fait les
éditeurs de test TELEsatellite)
cela aide vraiment.
L’appareil est enfoui dans
une petite housse en plastique
qui est assez typique à Horizon. Vous pouvez commander
l’appareil HD-CM pour toute
couleur tant qu’elle est bleue.
Le panneau avant est noir
avec un étiquetage jaune bien
visible. Quatre touches fléchées sont tout ce que vous
avez besoin pour le fonctionnement de cet appareil et il
est livré avec un écran LCD
de 128x64 pixel,rétro-éclairé
qui est facile à lire. En cours
de route, vous pouvez charger le compteur en utilisant le
chargeur de véhicule inclus;
Il suffit de soulever le volet
en velcro de sur la Malette
de transport- et branchez le
câble du chargeur de véhicule
dans la prise de charge. A coté
40 TELE-satellite — Global Digital TV Magazine — 06-07/2010 — www.TELE-satellite.com
06-07/2010
Hori zon HD- CM Cab
le Meter
Small, lightweight and
easy to use
any where in the wor ld
de la prise 12 VDC, il existe
un port USB pour connecter
l’appareil à votre PC.
La prise d’alimentation secteur est située sur le panneau
arrière, derrière un autre
clapet velcro de protection de
la Malette de transport. Tous
les mesureurs de Horizon
sont dotés d’un bloc d’alimentation interne. Pour recharger
les batteries internes, il n’est
pas nécessaire d’utiliser une
alimentation externe, le câble
secteur suffit . Il ne peut y
avoir d’aussi simple et de plus
pratique que cela. Lorsque
vous utilisez le mesureur pour
la première fois, Il sera bon
de charger la batterie pendant au moins huit heures.
C’est une batterie Ni-MH de
haute
capacité
3300mAh
et peut fournir neuf heures
de fonctionnement à partir
d’une seule charge. En cas
de nécessité, la batterie peut
être remplacée en ouvrant
un volet sur le côté inférieur
de l’appareil. L’on pourrait
croire qu’un appareil qui est
livré avec une batterie et un
bloc d’alimentation intégrés,
serai lourd, mais ce n’est pas
le cas avec le HD-CM. Il pèse
seulement 1 kg. Le manuel
imprimé de l’utilisateur inclus
dans le package est détaillé
et très simple à comprendre.
Dans l’ensemble, notre première impression de l’HD-CM
est celle d’un petit instrument
très pratique qui est solidement fabriqué.
Utilisation
quotidienne
Il ya deux méthodes pour
mettre en marche le HD-CM:
Une pression sur la flèche
haut ou en appuyant sur le
bouton flèche bas.
La flèche de haut affiche le
menu de configuration dans
lequel vous pouvez régler:
• Etat du rétro-éclairage
(on/off),
• Tonalité de touche (on/
off)
• Niveau de luminosité (0 à
15),
• Niveau de contraste
(valeurs pratiques de 10 à
30),
• Mode de mise en veille
automatique lorsque inactif
(1 à 30 minutes ou toujours
marche)
• Niveau de « squelch »
du seuil de bruit de fond (-75
dBm à -55 dBm ou OFF)
• Langue (L’Anglais seulement était disponible dans
notre appareil de test)
• Unité de mesure de puissance du signal (dBuV dBm,
dBmV)
• Paramètres d’usine par
défaut
Naviguer dans le menu de
configuration implique l’utilisation des touches haut/
bas tandis que les boutons
gauche/droite sont utilisées
pour modifier les paramètres.
Sur d’autres instruments que
nous avons testé, les flèches
gauche/droite sont utilisées
pour modifier les items du
menu;
mettant la surbrillance sur
exit et en appuyant sur la
touche flèche de droite. Vous
appuyer ensuite sur le bouton
flèche de bas, et voilà, vous
êtes dans le menu principal. Le menu principal ne
La
méthode
Horizon
semble être plus intuitive: la
méthode de haut/bas vous
permet de voir plus facilement les items suivants ou
précédents du menu. Horizon
a décidé de mettre le plan
de fréquence de chaine dans
le menu principal au lieu du
menu de configuration. Pour
revenir au menu principal,
vous devez d’abord quitter
le menu de configuration en
www.TELE-satellite.com — 06-07/2010 —
TELE-satellite — Global Digital TV Magazine
41
comporte que quatre items:
Balayage complet, balayage
réduit, test de courbe et
sélectionnez plan de fréquence. Après avoir vérifié
que le plan de fréquence de
chaine était réglé, nous lançâmes un balayage complet.
Le balayage parcoure la totalité de la bande passante de la
TV par câble en commençant
par la chaine la plus basse.
Dès que l’appareil détecte
un signal, il interrompt le
balayage et commence son
analyse. Il vous indique si le
signal appartient à une chaine
analogique ou à une chaine
numérique en affichant la
lettre A ou D avec une petite
icône qui la représente. Une
chaine analogique est représentée avec deux triangles
juxtaposés
alors
qu’une
chaine
numérique
affiche
quelque chose de semblable
à un trapèze. Ces figures
sont censées représenter
la forme d’un signal analogique ou numérique comme
cela est affiché sur un écran
d’un analyseur de spectre.
Quand une chaine analogique est identifiée, le HD-CM
indique le numéro du canal,
la fréquence, les détails de la
chaine analogique et le niveau
du signal vidéo sous forme de
bar graphique et en chiffre
également.
Une
pression
du bouton de flèche de bas
affiche la valeur du niveau
audio. Notez que la fréquence
audio affichée est légèrement
différente de la fréquence
porteuse de vidéo; Ceci est
normal pour un signal analogique.
En appuyant une seconde
fois sur la flèche de bas, cela
affiche le ratio C/N en décibels. Une fois que toutes les
données de la chaine ont été
identifiées, le balayage peut
être relancé en appuyant sur
la touche flèche de droite
(pour aller vers les chaines
supérieures) ou sur la flèche
de gauche (pour descendre
vers les chaines inférieures).
Quand une chaine numérique est identifiée, le HD-CM
affiche les mesures de niveau
de la fréquence et de la RF.
En appuyant sur la flèche de
bas, la lecture MER.est indiquée. Le champ de fréquence
tourne autour des mesures
suivantes: le débit symbole en
kBd, l’ordre QAM, phasage du
vecteur IQ (normal/inversé)
et la fréquence. Une autre
pression sur la flèche de bas
permet de remplacer le MER
par le BER. Nous avons testé
l’appareil sur une variété de
signaux analogiques et numériques disponibles sur deux
réseaux de câbles distincts.
Le HD-CM se verrouillait
rapidement sur les signaux
et fournissait des résultats
stables et répétables. Nous
n’avions aucun problème de
manipulation du clavier et de
lecture de l’écran. Le HD-CM
peut également stocker tout
résultat dans sa mémoire pour
des références ultérieures à
l’aide du bouton de flèche de
haut. Si vous connectez un PC
au HD-CM à l’aide d’un câble
USB, alors ces résultats peuvent être également téléchargés sur ce PC.
Une application de lecture
de fichier “log” du HDCM est
disponible gratuitement chez
Horizon et vous permet non
seulement de lire la mémoire
du mesureur, mais également
d’exporter les résultats vers
un fichier CSV vous permettant de visualiser les résultats
en utilisant un programme
comme Excel. Malheureuse-
ment, le HD-CM, n’offre pas
une
analyse
automatique
complète dans laquelle l’on
trouvera toutes les chaines
mesurées et enregistrées
dans la mémoire. Si vous
souhaitez obtenir une idée
entière sur une prise d’abonnement TV, les chaînes doivent être stockées dans la
mémoire
individuellement.
Ceci n’est réellement pas
pratique. Justement, Horizon
ajoutera un balayage automatique dans la prochaine
mise à jour du firmware. Une
fonctionnalité
intéressante
concerne la mesure de test de
courbe. Le mesureur HD-CM
compare les mesures de
niveau jusqu’à cinq porteuses
présélectionnées pour vérifier que les différences entre
elles, ne sont pas excessives,
ce qui pourraient être dues,
par exemple, à l’atténuation
introduite par une mauvaise
qualité de câble coaxial. Les
résultats sont d’abord présentés graphiquement sous
la forme de barres verticales,
mais lorsque l’on appuie sur
la touche flèche de bas, les
résultats de la porteuse de
référence sont affichés.
Toute porteuse peut être
définie comme porteuse de
référence. Ces résultats peuvent être également stockés
dans la mémoire de l’appareil
de mesure. Nous avons été
impressionnés par ces caractéristiques, mais ca aurait pu
être meilleur si les fréquences
porteuses présélectionnées
soient réglables par l’utilisateur plutôt que d’être fixées
dans le firmware.
Horizon peut rendre ce
mesureur maniable et pratique encore plus utile en
42 TELE-satellite — Global Digital TV Magazine — 06-07/2010 — www.TELE-satellite.com
1
8
2
9
3
4
introduisant des modifications de firmware.
Additionnellement
aux
mesures de signaux RF,
l’appareil
peut
aussi
mesurer toute tension DC
ou AC qui pourrait être
présente au bout de la
fiche “F”. C’est une fonction très utile aussi bien
qu’un installateur peut
l’apprécier plus si l’appareil pouvait identifier et
mesurer également les
porteuses de radio FM
qui sont souvent très présentes dans les réseaux
de télévision câblés. D’un
autre côté, il est compréhensible qu’un appareil de mesure simple et
abordable ne puisse avoir
toutes les fonctionnalités
possibles. Pour le côté
positif cependant, il est
utile de souligner que les
+
5
1. Menu principal
2. Menu de réglage
(partie du haut)
3. Menu de réglage
(partie du milieu)
4. Menu de réglage
(partie du bas)
6
5. Mesure de
niveau de signal
vidéo analogique
7
8. Lecture du
fichier « log » du
HDCM- Résultats
de 2 chaines
numériques et de 2
chaines analogiques en dBm
9. Lecture du
fichier « log » du
HDCM - Résultats de 2 chaines
numériques et de 2
chaines analogiques en dBμV
Avis d’expert
Petit et poids léger
Couvercle anti pluie très pratique et Malette de
transport
Forme de menu simple
Verrouillage rapide de signal et mesures stables
de tous les paramètres importants d’une chaine
Tous les modes DVB-C, conforme à l’ ITU-T J.83
de régions A,B et C
Alimentation intégrée
Jacek Pawlowski
TELE-satellite
Test Center
Poland
-
Les stations de radio FM ne sont pas identifiées ni mesurées
Exploitation automatique de l’ensemble du spectre n’est
pas possible (Seulement chaine par chaine)
TECHNICAL
6. C/N Mesure de
signal analogique
7. Mesure du
niveau de signal
numérique
deux variantes du mesureur sont compatibles
avec la DVB-C ITU- T J.83
dans tous les trois zones
:A,B et C . Cela permet au
mesureur de signal d’être
utilisé
dans
presque
toutes les régions du
monde (y compris les
États-Unis);
et
même
l’alimentation
secteur
est conçue pour un 100240VAC (50/60 Hz).
DATA
Manufacturer
Horizon Global Electronics Ltd., England
Fax
+44 (0) 1279 417 025
E-mail
[email protected]
Web page
www.horizonhge.com
Model
HD-CM for the Americas, and rest of World
Function
Digital and analog cable TV meter
Input frequency
51~858 MHz
Signal level
-75dBm to +17dBm
Symbol Rate
0.87 to 6.9 Mbaud
Power supply 100~240 V, 50/60 Hz, 0.31A max.
12 V DC, 0.8 A max.
Operational time when fully charged
9 hours typ.
44 TELE-satellite — Global Digital TV Magazine — 06-07/2010 — www.TELE-satellite.com
