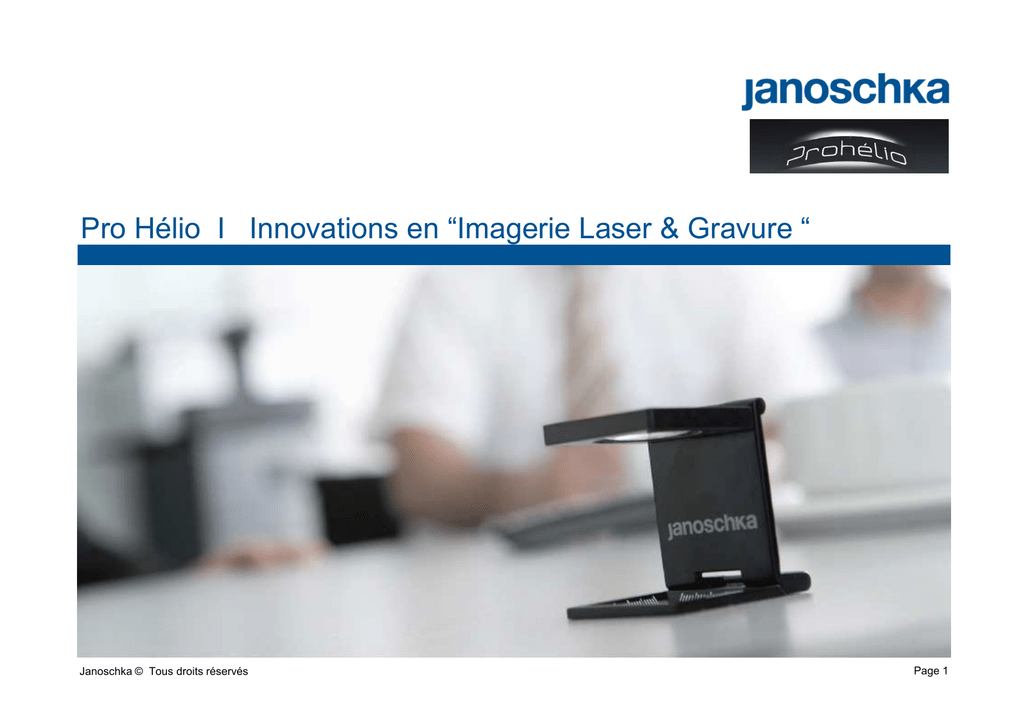

Pro Hélio I Innovations en “Imagerie Laser & Gravure “
Janoschka © Tous droits réservés
Page 1
Les différentes technologies
Hell (K…)
Gravure
Électromécanique
Ohio (M…)
Daetwyler (Gravostar)
Exposition
Laser
Imagerie Laser
Schepers Digilas
Think-Lab
Hell Cellaxy
Laser
direct
Schepers Direct Laser
Daetwyler DLS/PFL
Page 2
Les principes I Géométrie des alvéoles
Stylet
(électromécanique)
Exposition
Laser
Variable en taille
et en profondeur
Variable en taille
mais pas en
profondeur
Laser
direct
Variable en forme, en
taille et en profondeur
Page 3
Gravure électromécanique
Hell (K…)
Gravure
Électromécanique
Ohio (M…)
Exposition
Laser
Imagerie Laser
Think-Lab
Hell Cellaxy
Laser
direct
Schepers Digilas
Daetwyler DLS/PFL
Page 4
3 types de machines sur le marché
Hell K500 series
Gravostar
o
Page 5
Développements | L’automatisation
Aujourd‘hui , les machines de gravure peuvent être intégrées dans une
ligne de production de cylindres entiérement automatisée .
Plusieurs de nos sîtes de production en sont équipées .
Comme par example la socíété Nord Helio .
Page 6
Développements | L’automatisation : Nord Helio
Page 7
Page 8
Page 9
Développements | L’automatisation : Kippenheim
Page 10
Développements | Performance
Gravure de cylindre électromécanique
Développement de têtes de gravure plus rapides:
3500 Hz
8000 H
12000 Hz*
*Beta test
Page 11
Développement de nouvelles têtes de gravure
HelioSprint BC
HelioXtreme 32
HelioSprint III
Page 12
Développements | Géométrie des alvéoles
Page 13
Gravure Xtreme
Gravure conventionnelle
Gravure Xtreme
Page 14
Gravure Xtreme
conventionnelle
Xtreme
Page 15
Gravure Xtreme
conventionnelle
Xtreme
Page 16
Gravure Xtreme
Alvéole agrandie: Gravure Xtreme
Page 17
High Quality Hinting (HQH)
sans HQH
avec HQH
Page 18
Développements | Mesure du volume contrôlé
Cell-guard III
Page 19
Développements | Mesure du volume contrôlé
Page 20
Mesure du volume contrôlé
Particulièrement utile et efficace pour des
gammes de produits
Parfait contrôle du processus
Pas de réajustement des couleurs
Réduction des déchets
Page 21
PCM I Print Color Management
Cell(e)ye combiné avec le
Print Color Management et
des profils personnalisés
tenant compte des
réglages machines
encres
substrats
Cylindres
assurent d’excellents résultats
et la plus grande efficacité à
nos clients.
Page 22
Daetwyler Gravostar
Des technologie similaire sont disponibles
pour les Daetwyler Gravostar:
• TransScribe
• Vista II
Page 23
Les Technologies Laser
Hell (K…)
Gravure
Électromécanique
Ohio (M…)
Exposition
Laser
Imagerie Laser
Schepers Digilas
Think-Lab
Hell Cellaxy
Laser
direct
Daetwyler DLS/PFL
Page 24
Imagerie Laser I Une autre dimension…
Exposition Laser
Think-Lab
Ø ~ 2 µm
Laser direct
Ø ~ 10 µm
DLS Masterscreen
Ø ~ 35 µm
Cheveu humain
Ø ~ 100 µm
Page 25
Le Laser : notre Futur
A travers le monde, 5 technologies Laser sont
disponibles:
Daetwyler DLS (Suisse)
Hell Cellaxy (Allemand)
Digilas direct (Allemand)
Digilas exposed (Allemand)
Think Lab (Japonais)
Janoschka est le seul prestataire disposant de tous
les 5 équipements et ayant de l’expérience avec
toutes ces technologies .
Page 26
Marchés pour les technologies Laser I Domaines d’applications
Marché du tabac
Emballage flexible
Produits pharmaceutiques
Impression de décors
Publication
Eléments de sécurité
Gaufrage
Applications spéciales
Page 27
Les Technologies Laser | Exposition Laser
Hell (K…)
Gravure
Électromécanique
Ohio (M…)
Exposition
Laser
Imagerie Laser
Schepers Digilas
Think-Lab
Hell Cellaxy
Laser
direct
Daetwyler DLS/PFL
Page 28
DIGILAS | Exposition Laser
Laser à amplificateur optique en configuration de rayonnement simple ou
multiple .
Taille du point et résolution < 10 µm
Génère tout type de trames avec des contours d’une netteté jamais
égalée
Page 29
Exposition Laser
Carcasse
Cuivre
Couche bitumée
Page 30
Exposition Laser
Le Laser ‘’brûle’’
la surface de la
couche bitumée
Les alvéoles sont gravées
chimiquement dans le cylindre
Page 31
Exposition Laser
Le Laser ‘’brûle’’
la surface de la
couche bitumée
Les alvéoles sont gravées
chimiquement dans le cylindre
et la couche bitumée est
retirée…
Page 32
Cylindre
Laser
Contrôle
du cylindre
Alvéole en forme
de coussin
Page 33
Page 34
DIGILAS | Trames spéciales
Alvéoles
en forme
de coussins
Alvéoles
hexagonales
Alvéoles
en forme
de coussins
avec outline
Alvéoles
hexagonales
(nids d’abeille)
Page 35
Excellent pour
des éléments
au trait
et des textes fins
Page 36
Think-Lab | Exposition Laser
Des résultats similaires peuvent être obtenus avec la technologie
Think-Lab
Page 37
Exposition Laser
Carcasse
Cuivre
Pellicule photo-sensible
(Blue Coating)
Page 38
Exposition Laser
La pellicule est
exposée au Laser
La pellicule
est développée
Les alvéoles sont
gravées chimiquement
dans le cylindre
La pellicule est retirée
Page 39
Think-Lab chez Janoschka en Asie
Page 40
Gravure DOT
FM DOT
Gravure 5%
FM 5%
Gravure 100%
FM 90%
Gravure Line
FM Line
Gravure Text
FM Text
Alvéoles et trames
avec Think-Lab
Page 41
Domaines d’appIications | Etiquettes
Page 42
Domaines d’applications I Etiquettes
Intensité des couleurs, finesse des lignes, textes et
logos.
Page 43
Domaines d’applications I Filtres de cigarettes
Finesse des lignes et des logos
Technologie Laser recommandée !
Page 44
Domaines d’applications I Filtres de cigarettes I Aujourd’hui
Utilisation de plusieurs couleurs
De plus en plus de demi-tons
De couleurs plus intense
D’encres spéciales
Page 45
Domaines d’applications I Produits pharmaceutiques
Eléments au trait , textes fins et logos
Support d’impression délicat
Protection des marques
(Intégration d’éléments de sécurité)
Page 46
Domaines d’applications I Produits pharmaceutiques
votre “logo”…
ici…
Page 47
Domaines d’applications I Eléments de sécurité
Visible à l’oeil nu
Hologramme
Reproduction d’éléments < 0,1 mm
Réflexion et réfraction des couleurs
Filigrane
Effets tactiles
Effet 3D
Épaisseur de
lignes en mm
Hologrammes
Page 48
Domaines d’applications I Eléments de sécurité I Images cachées
Page 49
Eléments de sécurité I Couleurs luminescentes
Page 50
Eléments de sécurité I Micro- et nano textes
Micro texte
avec des caractères de 0,15 mm
Nano texte
avec des caractères de 0,015 mm
Ratio x100
Ratio x100
Page 51
Eléments de sécurité I Reproduction de caractères sans trame
Lignes < 0,05 mm
exemples:
Micro impressions
Nano impressions
Avec trame
Sans trame
Page 52
Domaines d’applications I “Grand dépôt”
Hotmelt / Cire
Cold Seal
Laqueur
Primer
exemple: emballage médical
Page 53
Implantation des Digilas chez Janoschka :
4 chez Janoschka Kippenheim, Allemagne
2 chez Janoschka SWG, Allemagne
1 chez Janoschka Pavlovsk, Russie
Page 54
Think-Lab | 3 implantations : 2 au Vietnam et 1 en Malaisie
Page 55
Avec la technologie Think-Lab , les mêmes
résultats peuvent être obtenus qu’avec le
Digilas.
En Asie, un grand nombre d’emballages
flexibles, comprenant également des demitons, sont produits avec cette technologie.
Page 56
Les Technologies Laser | Imagerie Laser Direct
Hell (K…)
Gravure
Électromécanique
Ohio (M…)
Exposition
Laser
Imagerie Laser
Schepers Digilas
Think-Lab
Hell Cellaxy
Laser
direct
Daetwyler DLS/PFL
Page 57
Laser direct | Hell Cellaxy
Laser à amplificateur optique en configuration de rayonnement simple
Les alvéoles sont créées à partir de multiples points/tirs (similaire au
flashage offset)
Directement dans le cuivre
Page 58
Laser direct | Hell Cellaxy | Géometrie des alvéoles
Page 59
Laser direct | Hell Cellaxy | Géometrie des alvéoles
Excellent pour des
éléments au trait et
des textes fins
Page 60
Laser direct | Hell Cellaxy | Domaines d’applications
Pour les cylindres d’impression , identiques à
l’exposition laser .
Prometteur dans le domaine du Tabac et du Décor
pour les gaufrages .
Page 61
HELL Cellaxy | 3 implantations
2 chez Janoschka SWG, Allemagne
1 chez Janoschka Izmir, Turquie
Page 62
Gravure Laser direct | Schepers Digilas
Page 63
Gravure Laser direct | Schepers Digilas
Laser à amplificateur optique en configuration de rayonnement simple
Taille du point et résolution < 10 µm
Les alvéoles sont créées à partir de multiples points/tirs
Permet des trames spéciales, contours nets d’un niveau de qualité très
élevé
Directement dans le cuivre
Page 64
Schepers Digilas | Géometrie des alvéoles
Page 65
Schepers Digilas | Géometrie des alvéoles
Excellent
pour des éléments
au trait
et des textes fins
Page 66
Laser direct | Digilas | Domaines d’applications
Pour les cylindres d’impression dans le domaine
de la sécurité
Pour les gaufrages dans le domaine du Tabac et
du Décor .
Page 67
Schepers Digilas | 3 installations en Allemagne et 1 en Malaisie
Page 68
Direct Laser System | Daetwyler DLS
Page 69
Direct Laser System | Daetwyler DLS
Laser à amplificateur optique en configuration de rayonnement simple ou
multiple .
Taille du point et résolution variable
Génère les alvéoles directement dans le Zinc
Page 70
Direct Laser System | Construction du cylindre
Cuivre
Zinc – 50mµ
Chrome
Acier
Page 71
Interaction entre le Laser et la matière | Imagerie Laser direct
Rayon Laser
Plasma
Particule en fusion
Déchet
Vapeur
Matière
Fusion
Fritz Klocke, Wilfried König: „Fertigungsverfahren 3 – Abtragen, Generieren, Lasermaterialbearbeitung“, 2007 ,Aachen, Springer Verlag Berlin
Page 72
Direct Laser System | Imagerie Laser direct
Page 73
Direct Laser System | Performance
• Vitesse de gravure :
de 35,000 à 70,000 Hz
• Plage de trames effectives :
30-160L/cm
(Single Shot et Master Screen)
• Résolutions effectives utilisées:
100-400L/cm
A
B
B
B
A
A
Single Shot
A B
A B
B
A
B
A
B
A
A
B
A
B
A
B
B
A
B A
B A
A B
A B
B
Master Screen
Page 74
Laser direct dans le zinc ou le cuivre - 2 possibilités
Le Laser est lié aux propriétés des matières
Direct Laser System | Géometrie des alvéoles
Single Shot
Master Screen
Page 76
Géométrie des alvéoles • Single Shot vs Master Screen
Single Shot
• La trame correspond à la résolution
• 1 Alvéole = 1 Tir
• Gravure ultra rapide
• L’Alvéole est circulaire
• Différents types : conventionnel, semi-autotypique et
super semi-autotypique
• Profondeur jusqu’à 35 µm en un passage
• Possibilité d’effectuer plusieurs passages
Page 77
Page 78
Master Screen
• Résolution supérieure à la trame
(similaire à une flasheuse offset)
• Alvéole hexagonale
• 1 Alvéole = 7 tirs
• Différents types : conventionnel et semiautotypique,
• Possibilité de créer un contour
• Profondeur jusqu’à 35 µm en un passage
• Possibilité d’effectuer plusieurs passages
Page 79
Direct Laser System | Les avantages
Conventionnel
Excellents résultats à
l’impression pour les demitons et les dégradés
Particulèrement sur des
substrats délicats qui sont
difficiles à imprimer
Semi-autotypique
Trait
Demi-tons
Lumières
Page 80
Les textes et les design peuvent être reproduits
sans limites et seront imprimés avec une excellente
qualité.
Des outline peuvent également être réalisés, bien que
cela ne soit pas réellement nécessaire…
Qualité offset avec les densités de l’héliogravure…
Page 81
Par le passé, combiner des demi-tons
et des textes fins sur un même cylindre
n’était possible que dans un nombre très
limités de cas .
Z
Page 82
Il fallait graver 3 cylindres pour obtenir le
meilleur résultat:
1 Aplat (couleur de fond)
1 Dégradé ( principalement gravure
electromécanique )
Des éléments fins au trait ( exposition laser )
Cylindre 1 – ton plein
Cylindre 2 – demi-ton
Cylindre 3 - texte fin
Z
Page 83
Avec le DLS nous pouvons dés aujourd’hui
combiner les demi-tons et autres textes ou logos sur
un seul et même cylindre .
Z
avec le DLS: 2 cylindres
Z
avec la technologie d’autrefois: 3 cylindres
Z
Page 84
Direct Laser System | Les avantages | Trait et demi-ton combinés
Ingredients:
Flavor, Butter, Eggs, Yeast, Fruit Extracts,
Vitamin A, Vitamin B, Vitamin C.
Produced by Janoschka
for our customers.
Texte fin en négatif,
dans un dégradé
Dégradé
Texte fin en positif
Page 85
Trait et demi-ton combinés
et imaginez la même chose avec des caractères chinois…
主料：
Texte fin en négatif,
dans un dégradé
香料，黃油，雞蛋，酵母，水果提取物，
維生素A，維生素B，維生素C。
Dégradé
生產雅諾施卡為我們的客。
Texte fin en positif
Page 86
Direct Laser System | Les avantages | Economies d’encre
Le parfait transfert et dépôt d’encre , permet à
nos clients de réduire leurs consommations de
manière significative .
100%
50%
5%
Laser Conv.
Gravure
Page 87
DLS – Réduction significative du temps de production…
1200mm
Gravure électromécanique…
Imagerie Laser…
Page 88
DLS – Réduction du temps de production
Etapes de production
30 min.
De-chrome
30 min.
120 min.
30 min.
60 min.
Turn-off
Copper
Polish
Engraving
30 min.
Chrome
15 min.
Finish
Temps total nécessaire: 5 h 15 min.
Vitesse de gravure: 8.000 alvéoles/sec.
Page 89
Direct Laser System
Etapes de production
40 min.
50 min.
De-plate
Zinc-plate
15 min.
30 min.
Polish
Laser
30 min.
Cleaning
30 min.
Chrome
15 min.
Finish
Page 90
Direct-Laser-System
2 h 05 min. de moins soit 40% de réduction de temps
de production!
Page 91
DLS I Domaines d’applications - Tabac
L’imagerie Laser directe DLS est
devenue le “nec plus ultra” pour
l’impression dans le domaine du
tabac.
Page 92
L’emballage comme vecteur de communication.
Elaboration de Design de plus en plus haut en
couleurs et bien entendu tactile .
Page 93
Dégradés sans cassures
Parfait couché des encres
Haute résolution pour tout type de
textes et logos
Différentes géométries d’alvéoles
et de paramètres de gravure sur
un même cylindre.
Encres et substrats spéciaux
Détails fins sans compromis
Pas de points manquants
Vernis UV , aqueux , tactile
Encodage , éléments de sécurité
Page 94
Papiers tipping (filtre de cigarette) avec des demi-tons
Le design imprimé doit être en harmonie avec l’emballage
Page 95
Page 96
DLS I Domaines d’applications – Industrie pharmaceutique
Eléments et textes fins combinés avec
des demi-tons
Page 97
DLS I Domaines d’applications – Substrats difficiles (PET métal.)
Gravure Electro-mécanique
DLS Masterscreen
Page 98
DLS I Domaines d’applications – Substrats difficiles (PET métal.)
Gravure Electromécanique
DLS Masterscreen
Page 99
DLS I Domaines d’applications – Substrats difficiles (Mixpap)
Gravure Electromecanique
DLS Masterscreen
Page 100
DLS I 7 Direct Laser System sont installés à travers le monde
Page 101
Technologies Laser pour le gaufrage
avec Schepers Direct et Hell Cellaxy
Page 102
Gaufrage 3D
Technologie CNC
Technologie Laser
Page 103
Gaufrage 3D
Page 104
Gaufrage 3D
Page 105
Gaufrage 3D
Page 106
Gaufrage 3D
Page 107
Structures : bois
Page 108
Structures : cuir
Page 109
Structures : images
Page 110
Micro-gaufrage avec la technologie Laser
Page 111
Micro-gaufrage avec la technologie Laser
Page 112
Nouveaux défis
Combiner ces technologies
Page 113
Le Laser : notre Futur
>> SART slideshow
Page 114
Nombre de cylindres Laser produits
Page 115
Un mot à propos de nos fournisseurs…
Page 116
Merci pour votre attention!
THIERRY MULLER
24.10.2013
Copyright Janoschka
Tous droits réservés. Tout droit de reproduction ou autre droit de propriété intellectuelle de
textes, images, sons, logiciels et autres éléments de cette présentation sont la propriété de
Janoschka et de ses filiales, ou sont inclues avec la permission de leurs auteurs.
Page 117

Pro-Helio 24-10-2013 Thierry [Mode de compatibilité]

Transcription

Documents pareils

Fiche d`activité - Le corps humain

DIRECT MATIN EDITION NATIONALE Pays : France Périodicité

LE PARISIEN Pays : France Périodicité : Quotidien Page de l`article

Date : 12 JUIN 16 Pays : France Périodicité : Quotidien Paris OJD

Lasers : entre science-fiction et réalité

FIGARO MAGAZINE EDITION NATIONALE Pays : France Périodicité

LASER QUEST Inscription avant le 30 janvier 2016 Antenne MIDI

Oeuvres complètes

carte des quartiers de Lyon - Archives municipales de Lyon

independence daysaster
