Exercice 9 de révision

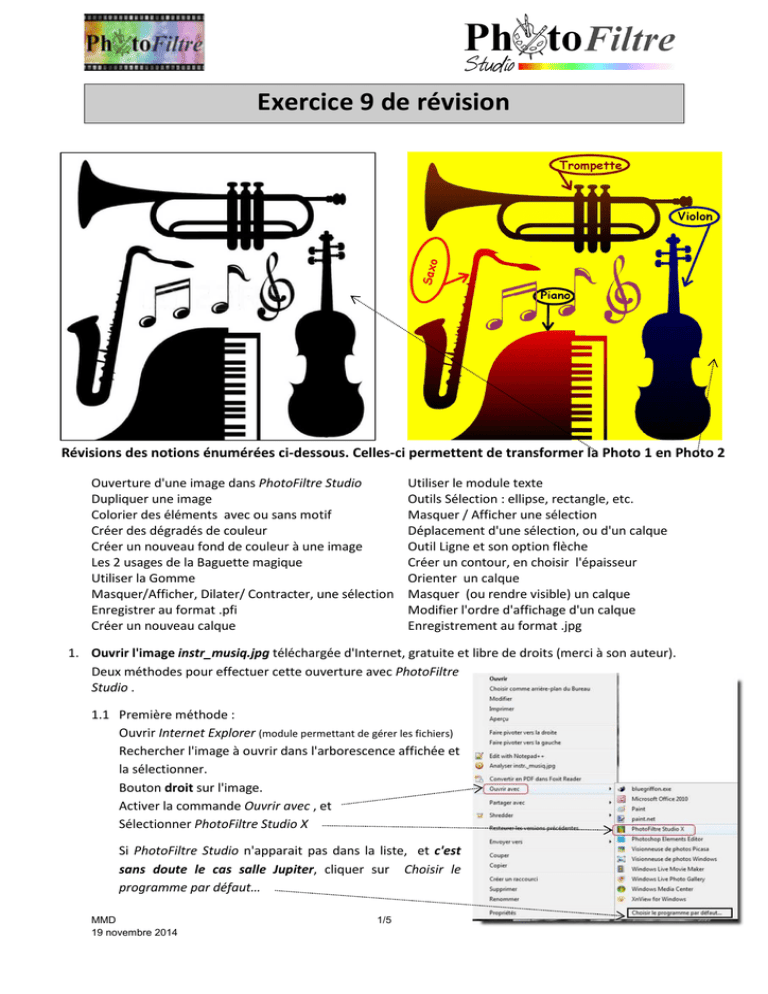

Révisions des notions énumérées ci-dessous. Celles-ci permettent de transformer la Photo 1 en Photo 2
Ouverture d'une image dans PhotoFiltre Studio
Dupliquer une image
Colorier des éléments avec ou sans motif
Créer des dégradés de couleur
Créer un nouveau fond de couleur à une image
Les 2 usages de la Baguette magique
Utiliser la Gomme
Masquer/Afficher, Dilater/ Contracter, une sélection
Enregistrer au format .pfi
Créer un nouveau calque
Utiliser le module texte
Outils Sélection : ellipse, rectangle, etc.
Masquer / Afficher une sélection
Déplacement d'une sélection, ou d'un calque
Outil Ligne et son option flèche
Créer un contour, en choisir l'épaisseur
Orienter un calque
Masquer (ou rendre visible) un calque
Modifier l'ordre d'affichage d'un calque
Enregistrement au format .jpg
1. Ouvrir l'image instr_musiq.jpg téléchargée d'Internet, gratuite et libre de droits (merci à son auteur).
Deux méthodes pour effectuer cette ouverture avec PhotoFiltre
Studio .
1.1 Première méthode :
Ouvrir Internet Explorer (module permettant de gérer les fichiers)
Rechercher l'image à ouvrir dans l'arborescence affichée et
la sélectionner.
Bouton droit sur l'image.
Activer la commande Ouvrir avec , et
Sélectionner PhotoFiltre Studio X
Si PhotoFiltre Studio n'apparait pas dans la liste, et c'est
sans doute le cas salle Jupiter, cliquer sur Choisir le
programme par défaut…
MMD
19 novembre 2014
1/5
Exercice de révision 9
Une fenêtre Ouvrir avec s'affiche.
Cliquer alors sur Parcourir pour rechercher le fichier
d'exécution : pfstudiox.exe (en principe présent dans le
dossier Program Files (x86) et le sous-dossier PhotoFiltre
Studio X).
OK
A SAVOIR : Si vous gardez cochée la commande : Toujours
utiliser le programme sélectionné pour ouvrir ce type de
fichier,
à l'avenir toutes les images .jpg s'ouvriront dans
PhotoFiltre Studio par double-clic sur l'image.
1.2 Deuxième méthode
Cette méthode est conseillée salle Jupiter.
Lancer PhotoFiltre Studio
Activer la commande : Fichier Ouvrir (ou cliquer sur
l'icone Ouvrir de la Barre d'outils).
La fenêtre Ouvrir s'affiche à l'écran.
Rechercher le fichier à ouvrir dans l'arborescence
- soit vous cliquez sur ce fichier pour le
sélectionner, puis clic sur le bouton Ouvrir.
- soit vous double-cliquez directement sur le
fichier.
2. Dupliquer une image
Pour pouvoir garder l'image originale avant de la modifier, il faut toujours penser à créer une copie
de cette image et ne travailler que sur cette copie.
Activer la commande : Image, Dupliquer
3. Modifier la couleur homogène d'un objet.
Sélectionner l'outil Baguette magique (ATTENTION, ne pas cocher Couleur)
Cliquer sur un des instruments (le violon par exemple) : celui-ci est sélectionné.
Note : la couleur du violon étant d'une couleur unie noire, la Baguette magique sélectionne
l'ensemble de l'instrument, le choix du pourcentage de Tolérance importe peu.
Plusieurs méthodes pour modifier la couleur noire du violon :
3.1. Commande : Réglage, Remplacer une couleur. Choix de la couleur à
remplacer, la Couleur 1 (Noire, à prélever avec la Pipette sur le violon). Choix
de la couleur de remplacement : la Couleur 2.
OK.
Annuler.
3.2. Choix d'une couleur de premier
plan sur la Palette de couleurs.
Activer l'outil de Remplissage.
Cliquer sur la sélection toujours active. Le violon a pris la couleur de 1er plan.
Annuler.
MMD
19 novembre 2014
2/5
Exercice de révision 9
3.3. Après activation de l'outil Remplissage, cocher Motif, une fenêtre Ouvrir s'affiche à l'écran,
choisir un motif. Cliquer sur Ouvrir.
Cliquer à nouveau sur l'outil de Remplissage : le violon est tapissé du motif sélectionné
Annuler
3.4. Commande : Edition, Contour et remplissage, cocher Remplir, choisir une couleur. OK.
Annuler.
3.5. Dans la boite de dialogue Contour et remplissage, cocher Motif et sélectionner un motif. OK
Annuler
3.6. Remplir la sélection avec des couleurs dégradées.
C'est cette dernière méthode que nous utiliserons pour cet exercice.
La sélection d'un des instruments étant toujours effective activer
la commande : Filtre, Couleur, Dégradé ou activer l'outil Dégradé
de la Barre d'outils
Comme vous pouvez le constater en observant la copie d'écran ci-contre, il y a
de nombreuses options possibles.
- Choix d'un dégradé avec une seule couleur (cocher Monochrome)
- ou choix d'un dégradé sur 2 couleurs (cocher Bichrome)
- Choix de la Direction du dégradé
- Choix de la Couleur 1 pour Monochrome
- Choix de deux couleurs (Couleur 1 et Couleur 2) pour Bichrome
- Choix de l'Opacité
- Choix de l''intensité du Bruit
- Aperçu direct (coché ou non)
OK
Proposition pour cet exercice :
Modifier la couleur de tous les instruments, en choisissant un dégradé de couleur Monochrome
différent pour chaque instrument
MMD
19 novembre 2014
3/5
Exercice de révision 9
4. Créer un nouveau fond à une image
Activer la commande : Calque, Insérer un nouveau fond.
Sélectionner Vierge,
Choisir la couleur de fond : Jaune, par exemple. OK.
Note : l'image d'origine, instr_musique.jpg ouverte en 1, est maintenant affichée
avec le nom Calque 1. L'arrière-plan de ce Calque 1 est toujours blanc.
5. Supprimer toute sélection
Si l'appui sur la touche Echap ne permet pas de masquer la sélection, activer la commande :
Sélection, Masquer la sélection ou appuyer sur l'icone Masquer la sélection de la Barre d'Outils
6. Supprimer le fond blanc du Calque 1
Sélectionner le Calque1 (bordure orange autour du calque)
Activer l'outil Baguette magique de la Palette d'outils. Sélectionner une valeur de tolérance de 30
Cocher Couleur. Cliquer sur la partie blanche tout le blanc est sélectionné
REMARQUE AU SUJET DE LA BAGUETTE MAGIQUE : vous avez pu constater que la baguette
magique pouvait être utilisée de 2 manières avec ou sans l'option Couleur cochée : le résultat de
la sélection obtenue est différent selon la méthode utilisée.
Appuyer sur la touche Suppr, le fond du Calque 1 est devenu transparent (damiers noir et blancs
pour figurer la transparence)
Appuyer sur Echap pour supprimer la sélection.
Le résultat peut donner ceci si le Fond de l'image a été choisi jaune dans la partie 4.
7. Amélioration du détourage
S'il reste des traces blanches autour des
instruments, pour les effacer on peut utiliser la
gomme, ou jouer sur une dilatation de la sélection.
7.1.
Méthode 1 : Utilisation de la Gomme :
Sélectionner le Calque 1
Mettre le zoom à 200 % et
Choisir un très petit rayon pour
le pinceau.
Note : ce travail est fastidieux,
mais efficace.
7.2. Méthode 2 : Dilatation de la sélection
La sélection étant active, activer la commande : Sélection, Dilater.
Une Largeur de 1 pixel peut suffire. OK
8. Enregistrer la composition obtenue au format propriétaire .pfi
Ce format .pfi permet d'enregistrer l'image avec tous ses calques, ce qui donne la possibilité de
retoucher un ou plusieurs calques à tout moment même après enregistrement.
Activer la commande : Fichier, Enregistrer sous, le format .pfi est proposé par défaut.
MMD
19 novembre 2014
4/5
Exercice de révision 9
9. Créer une bulle informative. Utilisation des outils de sélection.
Il s'agit d'indiquer le nom de chaque instrument. Nommer le premier instrument : la Trompette.
9.1. Cliquer sur l'outil Texte ou activer la commande : Calque, Nouveau, Texte
Saisir le texte Trompette donc création du Calque 2
Police : Comic sans MS. Taille : 40. Choisir une couleur pour cette Police.
9.2. Le calque texte est placé au centre de l'image par défaut. Pour le déplacer à l'endroit
souhaité, sélectionner la vignette du calque à déplacer. Lorsque le pointeur de la souris a
pris la forme d'une tête de flèche sans support, cliquer, rester cliqué, le calque peut être
déplacé à l'endroit souhaité.
9.3. Créer une bulle autour du texte d'information
Conseil : la bulle pourrait être dessinée sur le Fond ou sur le Calque 1. Mais le mieux est de créer un
nouveau calque pour permettre éventuellement de pouvoir modifier cette bulle, même après
enregistrement.
Sélectionner le Calque 2 (le calque texte)
Commande : Calque, Nouveau, Vierge. Cocher Transparence automatique
Sélectionner l'outil Sélection de la Palette d'outils
Sélectionner l'outil Ellipse (ou Rectangle)
Dessiner une sélection autour du texte Trompette (création du Calque 2)
Activer la commande : Edition Contour et Remplissage
Cocher Contour et choisir une couleur pour le contour et une Largeur (en pixels). OK
Appuyer sur Echap pour supprimer la sélection (ou cliquer sur l'icone Masquer la sélection de
la Barre d'outils)
9.4. Dessiner une flèche pour terminer la bulle.
Sélectionner l'outil Ligne de la Palette d'outils. Cocher Flèche
Saisir une Epaisseur de la même Largeur que le contour de la bulle précédente avec la même
couleur
Refaire les manipulations décrites dans ce paragraphe 9 pour désigner les 3 autres instruments :
Violon (Calque 4 + Calque 5), Saxo (Calque 6 + Calque 7), Piano (Calque 8 + Calque 9)
Remarque : si vous placez le texte Saxo parallèle à l'instrument, il est possible d'aligner la bulle sur le
texte en utilisant la commande : Calque, Transformation, Transformation paramétrée, Rotation sur le
calque contenant cette bulle (c’est-à-dire le Calque 7 en principe).
10. Modifier la position d'un calque par rapport à un autre calque
Exemple : si vous souhaitez que la bulle explicative de "piano" se place derrière la double croche de
gauche, il faut modifier l'ordre d'affichage du calque contenant cette bulle (Calque 9). Pour cela :
cliquer sur la miniature du calque, rester cliqué et glisser ce calque sous le Calque 1
11. Masquer/Afficher un ou plusieurs calques
Pour masquer tous les calques, activer la commande : Calque, Masquer tous les calques
Pour afficher tous les calques, activer la commande : Calque, Afficher tous les calques
Pour masquer un calque : clic droit sur la vignette du calque et décocher Visible
Pour afficher un calque masqué : clic droit sur la vignette du calque et cocher Visible
12. Enregistrer l'image au format jpg après avoir fusionné les calques. Attention au taux de
compression. Vérifier le poids de l'image lors de l'enregistrement en cliquant sur Aperçu.
