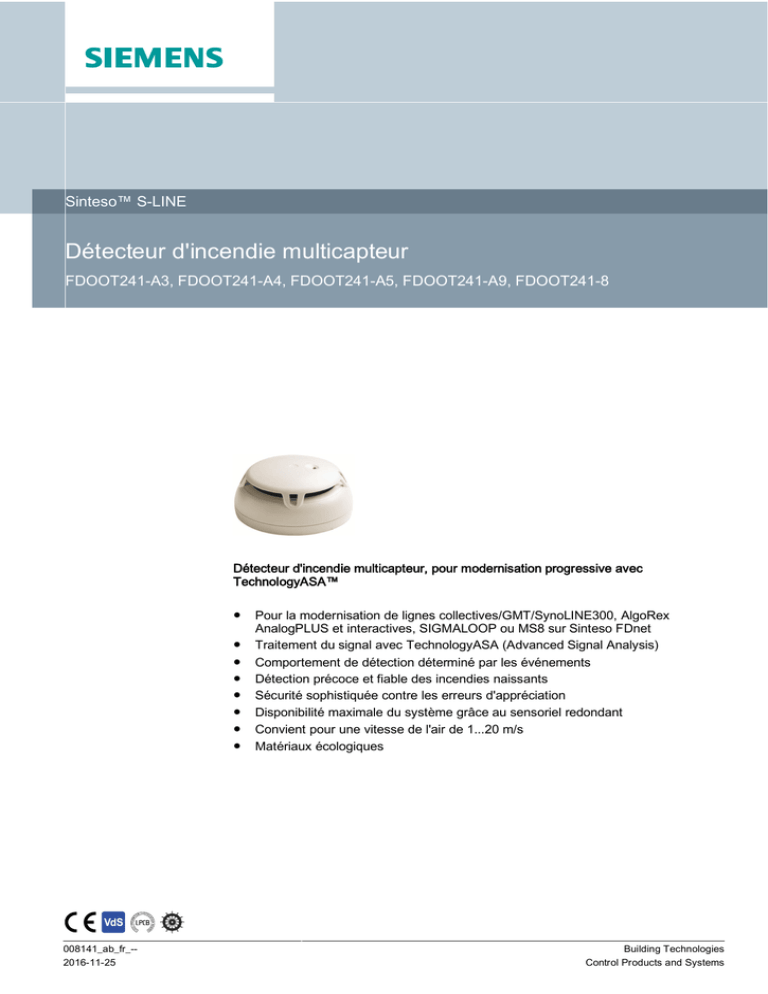

Sinteso™ S-LINE
Détecteur d'incendie multicapteur
FDOOT241-A3, FDOOT241-A4, FDOOT241-A5, FDOOT241-A9, FDOOT241-8
Détecteur d'incendie multicapteur, pour modernisation progressive avec
TechnologyASA™
●
●
●
●
●
●
●
●
008141_ab_fr_-2016-11-25
Pour la modernisation de lignes collectives/GMT/SynoLINE300, AlgoRex
AnalogPLUS et interactives, SIGMALOOP ou MS8 sur Sinteso FDnet
Traitement du signal avec TechnologyASA (Advanced Signal Analysis)
Comportement de détection déterminé par les événements
Détection précoce et fiable des incendies naissants
Sécurité sophistiquée contre les erreurs d'appréciation
Disponibilité maximale du système grâce au sensoriel redondant
Convient pour une vitesse de l'air de 1...20 m/s
Matériaux écologiques
Building Technologies
Control Products and Systems
Caractéristiques
Avantages écologiques
● Traitement écologique
● Matériaux recyclables
● Séparation simple des composants électroniques et des pièces en matière
plastique
● Test de détecteur écologique sans gaz
Propriétés
● Immunité face à l'environnement et aux phénomènes parasites tels que la
poussière, les fibres, les insectes, l'humidité, les températures extrêmes, les
interférences électromagnétiques, les vapeurs corrosives, les vibrations,
aérosols artificiels et phénomènes perturbateurs atypiques
● Résistant aux coups, protection contre le vol comme accessoire
● Traitement du signal avec TechnologyASA ('Advanced Signal Analysis')
● Comportement de détection déterminé par les temps et les procédures
● Immunité éprouvée contre les perturbations par l'électronique de puissance
● Composants électroniques protégés, composants de qualité supérieure
● Surveillance élaborée des capteurs et de l'électronique
● Système de capteur haute qualité redondant
● Indicateur d'action interne (IAI), visible à 360 degrés, pas d'orientation requise
● Séparateur de ligne intégré
2
Fire Safety
008141_ab_fr_-2016-11-25
Application
Détecteur d'incendie multicapteur FDOOT241-A3, FDOOT241-A4, FDOOT241-A5, FDOOT241-A9,
FDOOT241-8
Détecteur d'incendie multicapteur comprenant :
● Détecteur ponctuel avec capteurs thermiques supplémentaires
● Couvercle anti-poussière pour la protection du détecteur ponctuel pendant
la phase de construction
Fonction
● Fonctionne selon le principe de la diffusion de lumière avec deux capteurs,
prodiffusion optique et dispersion arrière
● Chambre de mesure opto-électronique, qui garde à l'écart la lumière
externe parasite, mais détecte de manière optimale les particules de fumée
claires ou foncées
● Deux capteurs thermiques supplémentaires augmentent la fiabilité du
détecteur d'incendie
● Réglable via logiciel comme détecteur de fumée multicapteur, détecteur de
fumée ou détecteur thermique
● Comportement de détection au choix grâce à des jeux de paramètres ASA
spécifiques aux applications
● Multiprotocole :
– FDOOT241-A3 (AlgoRex AnalogPLUS, FDnet)
– FDOOT241-A4 (SIGMALOOP, FDnet)
– FDOOT241-A5 (AlgoRex interactif, FDnet)
– FDOOT241-A9 : Collectif / GMT (Cerberus / Siemens) / SynoLINE300,
FDnet
– FDOOT241-8 (MS8/PMT, FDnet)
Utilisation
● Pour l'alerte précoce en cas de feux de flammes dus à la combustion de
substances solides et liquides ainsi que de feux couvants
● Pour une détection fiable et précoce des incendies dans un environnement
où existent des phénomènes perturbateurs
● Utilisable en adressé pour la modernisation progressive :
– d'AlgoRex AnalogPLUS vers Sinteso FDnet ¹ avec FDOOT241-A3
– de SIGMALOOP vers Sinteso FDnet ¹ avec FDOOT241-A4
– d'AlgoRex interactive vers Sinteso FDnet ¹ avec FDOOT241-A5
– de collective/GMT/SynoLINE300 vers Sinteso FDnet ¹ avec
FDOOT241-A9
– de MS8/PMT vers Sinteso FDnet avec FDOOT241-8
¹ La compatibilité FS20 dans FDnet est garantie si elle est prise en charge par le logiciel FS20
spécifique du pays.
Fire Safety
3
008141_ab_fr_-2016-11-25
Aperçu des types
Type
Numéro de
référence
Désignation
Poids [kg]
FDOOT241-A3
S54310-F10-A1
Détecteur d'incendie multicapteur Sinteso
(A+)
0,106
FDOOT241-A4
S54310-F9-A1
(SIGMA)
0,106
FDOOT241-A5
S54310-F14-A1
(interactif)
0,106
FDOOT241-A9
S54310-F11-A1
ASA
0,106
FDOOT241-8
A5Q00004663
Détecteur de fumée multicapteur Sinteso
ASA
0,106
FDOOT241-8M
A5Q00016038
Kit de migration (FDOOT241-8 + FDB281)
0,235
FDOOT241-8B
A5Q00015956
Kit de migration (FDOOT241-8 + FDB221)
0,162
FDB241
S54319-F13-A1
Adaptateur d'embase Sinteso(SIGMA/A+)
0,086
FDB251
S54319-F28-A1
Adaptateur d'embase Sinteso (interactif)
0,090
FDB281
A5Q00004929
Adaptateur d'embase MS8/PMT
0,125
FDB299
S54319-F14-A1
Adaptateur d'embase Sinteso (AlgoRex-coll) 0,086
S54370-S13-A1
Outil d'extraction pour adaptateur
Détecteurs ponctuels
Kits de migration
Adaptateur d'embase
Accessoires divers
FDUD290
0,098
Des informations sur les variantes de couleurs des détecteurs d'incendie sont fournies
dans la fiche technique 009409.
4
Fire Safety
008141_ab_fr_-2016-11-25
Accessoires
Adaptateur d'embase FDB241
Fonction :
● Pour l'adaptation de AnalogPLUS et SIGMALOOP sur les systèmes de
détection Sinteso
● Réglable avec un cavalier sur le détecteur remplacé
Fonction :
● Pour l'adaptation d'interactif sur les systèmes de détection Sinteso
● Réglable avec un cavalier sur le détecteur remplacé
Fonction :
● Pour l'adaptation du MS8/PMT sur les systèmes de détection Sinteso
Fonction :
● Pour l'adaptation de AlgoRex (collectif) et SIGMACON sur les systèmes de
détection Sinteso
Outil d'extraction pour adaptateur FDUD290
Fonction :
● Pour le démontage d'adaptateurs d'embase FDB2xx avec échangeur de
détecteurs, vérificateur / échangeur de détecteurs ou vérificateur de
détecteurs
Fire Safety
5
008141_ab_fr_-2016-11-25
Remarques
Efficacité sur place
● Pas de câblage, remplacement du détecteur uniquement
● Remplacement de détecteur sans échelle jusqu'à une hauteur de 8 m avec
l'échangeur de détecteur FDUD291 ou le vérificateur / échangeur de
détecteurs FDUD292 ou le vérificateur de détecteur intelligent FDUD293 et la
perche télescopique ou la rallonge.
6
Fire Safety
008141_ab_fr_-2016-11-25
Installation
3
6
1
2
2
5
4
① Adaptateur
d'embase
② Détecteur
ponctuel
FDB241
FDOOT241-A3
③ Embase de
détecteur
④ Échangeur de détecteur
/ vérificateur / échangeur
de détecteurs
⑤ IAI
AnalogPLUS
(DB1131)
FDUD291
FDOOT241-A4
SIGMALOOP
(SPF3600)
FDUD293
Indicateur
d'action
interne
FDB251
FDOOT241-A5
Interactif
(DB1151A)
FDB299
FDOOT241-A9
AlgoRex collectif
(DB1101A)/
SIGMACON
(SPF600)
FDB281
FDOOT241-8
FDUD292
⑥ MS8 (Z84)
1. Visser le détecteur ponctuel dans l'adaptateur d'embase.
2. Visser le détecteur ponctuel avec l'adaptateur d'embase ajouté à la main ou
avec un échangeur de détecteur ou un vérificateur / échangeur de détecteurs
dans l'embase de détecteur.
a Le détecteur ponctuel est monté.
Fire Safety
7
008141_ab_fr_-2016-11-25
Caractéristiques techniques
FDOOT241-A3
FDOOT241-A5
Dans le système
de détection
AnalogPLUS
Dans le système
de détection
SIGMALOOP
Dans le système
de détection
interactif
Dans le
système de
détection
collectif
Dans le
système de
détection MS8
Dans le FDnet
Tension
d'exploitation
(modulée)
DC 16…28 V
DC 10…28 V
DC 21…33 V
DC 14…28 V
DC 14…28 V
DC 12…33 V
Courant
d'exploitation
(repos)
190 μA
200 μA
200 μA
65…125 μA
200 μA
190…230 μA
2
2
2
2
2
2
AnalogPLUS
SIGMALOOP
Interactives
Collectif
MS8/PMT
FDnet
AlgoRex
SIGMASYS
AlgoRex
AlgoRex,
SIGMASYS,
CZ10
SIGMASYS,
BMS,
SM80/88/D100
,
FS20 ¹
Indicateurs d'action
externes (AI)
raccordables
Protocole de
communication
Compatibilité
système
FDOOT241-A9
FDOOT241-8
FDOOT241-A3,
FDOOT241-A4,
FDOOT241-A5,
FDOOT241-A9
FDOOT241-8
FDOOT241-A4
SRS
Température
d'exploitation
-25…+70°C
-25…+70°C
-25…+70°C
-35…+70°C
-25…+70°C
-
Température de
stockage
-30…+75°C
-30…+75°C
-30…+75°C
-35…+75°C
-30…+75°C
-
Humidité
≤95 % rel.
Couleur
~RAL 9010 blanc pur
Catégorie de
protection
(CEI 60529)
avec embase de
détecteur FDB221,
FDB222
IP43
Accessoire
d'embase FDB291
IP44
Adaptateur
d'embase FDB281
IP44
Adaptateur
d'embase FDB241
et
embase de
détecteur DB1131A,
ou SPF3600
IP44
Adaptateur
d'embase FDB251
et
embase de
détecteur DB1151A
IP44
Adaptateur
d'embase FDB299
et
embase de
détecteur collective
DB1101A ou
SPF600
IP44
8
Fire Safety
008141_ab_fr_-2016-11-25
FDOOT241-A3
FDOOT241-A4
Normes
FDOOT241-A5
FDOOT241-A9
FDOOT241-8
FDOOT241-A3,
FDOOT241-A4,
FDOOT241-A5,
FDOOT241-A9
FDOOT241-8
CEA 4021, EN 54-5, EN 54-7, EN 54-17, EN 54-27 2
Homologations
VdS
G211125
G212007
G215057
G212036
G204133
-
LPCB
126bh/02
-
126bh/07
-
-
-
-
-
126bh/03
45 246 - 1
6 HH
-
-
DNV GL (marine)
Vitesse de vent
autorisée
1…20 m/s
¹
La compatibilité FS20 dans FDnet est garantie si elle est prise en charge par le logiciel FS20
spécifique du pays.
2
EN 54-27 uniquement pour FDOOT241-A3, FDOOT241-A4, FDOOT241-A9
Schéma coté
b
a
Cote 'a'
Cote 'b' avec
embase de
détecteur
Cote 'b' sans
embase de
détecteur
117
77,9
73,3
91,4
73,5
Combinaison
Embase de détecteur AnalogPLUS
(DB1131A)
FDOOT241-A3
Embase de détecteur AnalogPLUS
(SPF3600)
FDOOT241-A4
Embase de détecteur collective
(DB1101A ou SPF600)
FDOOT241-A9
Embase de détecteur interactive
(DB1151A)
FDOOT241-A5
Embase de détecteur MS8
Détecteur de fumée multicapteur
FDOOT241-8
Fire Safety
9
008141_ab_fr_-2016-11-25
Documents applicables
ID document
Titre
007004
Documentation technique Détecteurs d'incendie automatiques FDOOT221,
FDOOT241-A3, FDOOT241-A4, FDOOT241-A5, FDOOT241-8, FDOOT241-9,
FDOOT241-A9, FDO241, FDO221, FDT241, FDT221
008116
Montage Adaptateur d'embase FDB281
008164
Equipment overview Sinteso™ Detector system FD20
008331
List of compatibility (pour ligne de produit 'Sinteso™')
009409
Fiche technique Détecteurs, embases et accessoires d’embase colorés FDO..,
FDOOT…, FDT…, FDB…
A6V10301448
A6V10301452
A6V10323158
Manuel technique Modernisation d'installations de détection d'incendie avec détecteurs
multiprotocole
A6V10411361
10
Fire Safety
008141_ab_fr_-2016-11-25
11
Siemens Switzerland Ltd, Gubelstrasse 22
CH-6301 Zug
Technical data: see doc. 007004
FDOOT241-A3 - Smoke/heat detector incl. short-circuit isolator for use in fire detection and fire alarm systems installed in buildings.
0786
FDOOT241-A3
305/2011/EU (CPR): EN 54-5 / EN 54-7 / EN 54-17; 2014/30/EU (EMC): EN 50130-4 / EN 61000-6-3 ; 2011/65/EU (RoHS): EN 50581
The declared performance and conformity can be seen in the Declaration of Performance (DoP) and the EU Declaration of Conformity (DoC),
which is obtainable via the Customer Support center: Tel. +49 89 9221-8000 or http://siemens.com/bt/download
DoP No.: 0786-CPR-21128; DoC No.: CED-FDOOT241-A3
12
CH-6301 Zug
0786
FDOOT241-A4
15
CH-6301 Zug
0832
FDOOT241-A5
DoP No.: 0832-CPR-F0893; DoC No.: CED-FDOOT241-A5
12
CH-6301 Zug
0786
FDOOT241-A9
07
CH-6301 Zug
FDOOT241-8 - Smoke/heat detector incl. short-circuit isolator for use in fire detection and fire alarm systems installed in buildings.
0786
FDOOT241-8
DoP No.: 0786-CPR-20008; DoC No.: CED-FDOOT241-8
Fire Safety
11
008141_ab_fr_-2016-11-25
Edité par
Siemens Switzerland Ltd
Building Technologies Division
International Headquarters
Gubelstrasse 22
CH-6301 Zug
Tel. +41 41-724 24 24
www.siemens.com/buildingtechnologies
12
Fire Safety
ID document
008141_ab_fr_-Edition
2016-11-25
© Siemens Switzerland Ltd, 2012
Sous réserve de disponibilité et de modifications techniques.
008141_ab_fr_-2016-11-25
Manual FD20
Répertoire 2

FDOOT241-A3, FDOOT241-A4, FDOOT241-A5

Transcription

Documents pareils

Détecteur de mouvement sans fil angle 140° SPECTRA

iir-rc-adaptateur sur le smartphone

Schéma de câblage Détecteur HF 360 EB

PIECES DETACHEES SUZUKI OCCASIONS

Schéma de câblage Lampe détectrice LED encastrée

BMW 320 Gran Turismo Sport Line - Autobedrijf Declercq

Détecteur d`ouverture pour portes et fenêtres

NUG35940 Détecteur Avertisseurs Autonome de Fumée NF 5 ans

L I S T E D E S P R O D U I T S - :- :

| LUXOMAT® pD9-m-1c-sDB-ip65-fp
