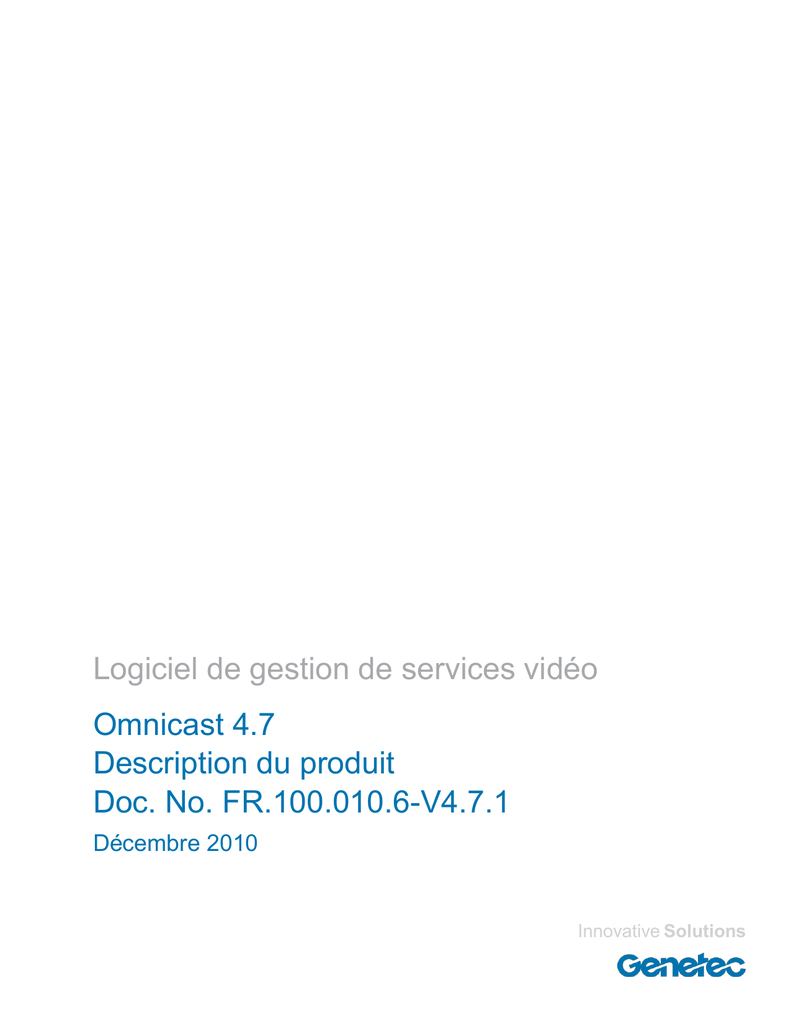

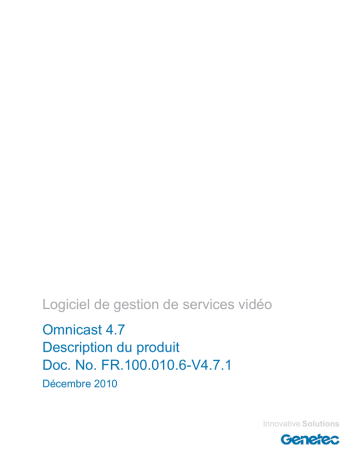

Logiciel de gestion de services vidéo
Omnicast 4.7
Description du produit
Doc. No. FR.100.010.6-V4.7.1
Décembre 2010
Innovative Solutions
Table des matières
1
Présentation
5
2
Fonctionnalités d’Omnicast
6
2.1
Architecture à base d’IP
6
2.1.1
Une évolutivité inégalée
6
2.1.2
Souplesse de configuration du réseau
6
2.2
2.3
2.4
Architecture ouverte
6
2.2.1
Indépendance matérielle
6
2.2.2
Découverte automatique d’unités IP
7
Gestion de la bande passante
7
2.3.1
Multidiffusion
7
2.3.2
Contrôle de la bande passante
8
La vidéo numérique
8
2.4.1
Qualité de la vidéo
8
2.4.2
Compression vidéo
8
2.4.3
Flux multiples
8
2.4.4
Sous-échantillonnage de la vidéo
8
2.5
Interphone IP
8
2.6
Gestion des archives
9
2.6.1
Technologies de stockage standard
9
2.6.2
Horaires d’enregistrements
9
2.6.3
Base de données relationnelle
9
2.6.4
Options de gestion de stockage
9
2.6.5
Options de performances des disques
10
2.6.6
Archivage à la demande
10
2.7
2.8
Basculement et redondance
10
2.7.1
Disponibilité des services
10
2.7.2
Disponibilité des données
10
Mesures de sécurité
11
2.8.1
Chiffrement des commandes
11
2.8.2
Signatures électroniques
11
2.8.3
Export vidéo sécurisé
11
genetec.com | Omnicast 4.7 | Description du produit
2
2.9
Sécurisation des accès externes
11
2.8.5
Sécurisation des accès internes
12
Interface utilisateur
12
2.9.1
Une interface utilisateur conviviale
12
2.9.2
Outil de recherche d’entités
12
2.9.3
Affichage en plein écran
13
2.9.4
Mode simple / avancé
13
2.9.5
Espace de travail entièrement personnalisable
13
2.10
Fédération™
13
2.11
Mécanisme événements / actions
14
2.11.1
Événements
14
2.11.2
Actions
15
2.12
Gestion des alarmes
15
2.12.1
Définition des alarmes
15
2.12.2
Traitement des alarmes
15
2.12.3
Alarmes contextuelles
16
2.13
Détection de mouvement
16
2.14
Analyse vidéo sur l’unité vidéo
16
2.15
Matrice virtuelle
17
2.15.1
Séquences de caméras
17
2.15.2
Caméras virtuelles
17
2.15.3
Claviers CCTV
18
2.15.4
Macros et modules externes
18
2.16
3
2.8.4
Capacité d'extension par modules externes
18
2.16.1
Analyse vidéo
18
2.16.2
Intégration aux systèmes de point de vente
19
2.16.3
Intégration aux systèmes de contrôle d'accès
19
2.16.4
Intégration aux systèmes de protection de périmètre
20
2.16.5
Intégration aux murs d'images
20
Composants de la solution
20
3.1
20
Serveurs
3.1.1
Répertoire
20
3.1.2
Passerelle
21
3.1.3
Serveur de Fédération
21
3
3.2
4
3.1.4
Archiveur
21
3.1.5
Archiveur de restauration
21
3.1.6
Archiveur auxiliaire
21
3.1.7
Moteur de métadonnées
21
3.1.8
Matrice virtuelle
22
3.1.9
Passerelle média
22
3.1.10
Chien de garde
22
Applications client
22
3.2.1
Visionneur
22
3.2.2
Enquêteur
23
3.2.3
Configurateur
24
3.2.4
Clients Web
25
3.2.5
Visualiseur de rapports
25
3.2.6
Éditeur de cartes
25
Fonctionnalités complémentaires
25
4.1
Utilisation de cartes
25
4.2
Blocage de caméras
26
4.3
Visionneur distant
26
4.4
Sélection automatique de flux
27
4
1
Présentation
Omnicast est une solution professionnelle de vidéosurveillance sur IP qui fournit une gestion transparente de la
vidéo, de l’audio et des données sur tout réseau IP. Sa conception unique vous confère la liberté de créer un système
qui correspond réellement à vos besoins en matière de sécurité.
L’architecture distribuée et basée sur IP d’Omnicast a révolutionné le domaine de la sécurité en offrant aux
professionnels du secteur de nombreux avantages, parmi lesquels :
Une fiabilité hors pair
Une architecture ouverte
L’intégration de composants tiers
De la souplesse dans la configuration du réseau
5
Genetec a conçu des innovations uniques au sein de la solution Omnicast. Quelques exemples :
Basculement et redondance intégrés
Matrice virtuelle
Fédération™
Avec l’introduction de ces innovations parmi d’autres, Omnicast s’est imposé comme la solution incontournable sur
de nombreux marchés, comme ceux de la sécurité intérieure, des entreprises, du public et des VIP.
Omnicast fait partie intégrante de l'ensemble de produits de sécurité sur IP de Genetec. La solution Genetec fournit
une intégration transparente de tous les aspects de votre système de sécurité à partir d'une seule console de sécurité
unifiée, garantissant à vos infrastructures la couverture de sécurité la plus complète possible.
2
2.1
Architecture à base d’IP
Omnicast™ est une solution de gestion distribuée de la vidéo sur réseaux IP (Internet Protocol). Cette architecture
unique permet la gestion de caméras, de moniteurs, d’enregistreurs et de périphériques à partir de tout réseau IP
existant. Contrairement aux magnétoscopes numériques ou aux solutions à base de matrices, la solution Omnicast
est massivement répartie sur le réseau, assurant une souplesse de configuration et une grande tolérance aux pannes.
2.1.1
Les composants serveur d’Omnicast peuvent être répartis sur l’ensemble des PC disponibles sur le réseau. À tout
moment, Omnicast vous permet d’ajouter des caméras, des postes de travail ou tout autre composant système
disponible sur le réseau. Les systèmes peuvent évoluer, à l’unité, d’une à des dizaines de milliers de caméras. Audelà du simple nombre de caméras, Omnicast redéfinit l’évolutivité grâce à son concept révolutionnaire : la
Fédération. Avec la Fédération, la surveillance urbaine à grande échelle devient une réalité.
L’affichage vidéo en temps réel, la recherche d’archives, la lecture vidéo et le paramétrage du système peuvent être
effectués à partir de tout PC sur le réseau ou d’un accès distant à celui-ci. Le nombre d’opérations simultanées sur le
système est limité par l’accès au réseau et non par la puissance d’un serveur particulier.
2.1.2
Souplesse de configuration du réseau
Le système Omnicast s’appuie non seulement sur les réseaux filaires, il permet de connecter les caméras par des
technologies sans fil dans les lieux difficiles d’accès, lorsque l’installation de câbles traditionnels est chère ou
complexe (extérieurs, parcs de stationnement, installations temporaires ou caméras cachées).
2.2
Architecture ouverte
2.2.1
Indépendance matérielle
Omnicast prend en charge un éventail très large d’unités IP (caméras IP, unités vidéo), d’équipements CCTV ou
Closed-Circuit Television (caméras dômes, matrices matérielles, claviers) et de murs d’images. Grâce à son
architecture souple, la liste de modèles et de fournisseurs de matériels pris en charge s’allonge tous les jours.
6
Le système Omnicast prend non seulement en charge une grande diversité de matériels, il permet en outre
l’utilisation de différents fournisseurs et CODEC (encodeurs / décodeurs) sur une même installation, ce qui permet
de sélectionner les équipements adaptés à chaque application pour une souplesse optimale.
2.2.2
Découverte automatique d’unités IP
Omnicast utilise un service de découverte automatique de matériels (plug and play) qui détecte automatiquement
l’ajout de nouveaux éléments sur le réseau, ce qui facilite grandement l’installation et la mise en œuvre des
systèmes.
2.3
Gestion de la bande passante
2.3.1
Multidiffusion
Omnicast utilise un protocole de transmission multidiffusion pour une gestion optimale de la bande passante. Cette
technologie permet à différents utilisateurs sur différents sites de visionner simultanément un flux vidéo, utilisant
ainsi qu’une seule fois la bande passante de chaque segment de réseau. Dans l’exemple suivant, trois applications
client visionnent la Caméra 1. Grâce à la multidiffusion, le flux vidéo (la ligne rouge) n’est transmis qu’une seule
fois sur chaque segment de réseau partagé.
7
L’utilisateur qui souhaite accéder à des caméras ne se connecte pas à la source vidéo (encodeur IP ou caméra IP),
mais au réseau (un groupe de multidiffusion) et obtient un accès instantané à toutes les caméras pour lesquelles il
possède les droits d'accès.
2.3.2
Contrôle de la bande passante
Omnicast offre l’option de limiter la quantité totale de bande passante transmise par chaque encodeur IP ou caméra
IP, permettant ainsi aux administrateurs des réseaux de restreindre la quantité maximale de bande passante allouée
au système de sécurité.
2.4
La vidéo numérique
Le traitement de la vidéo au format numérique offre une souplesse phénoménale pour tous les aspects de la gestion
de la vidéo. Voici quelques exemples des avantages procurés.
2.4.1
Qualité de la vidéo
Omnicast fournit de la vidéo en temps réel allant jusqu'à 60 images/s 1 par caméra, indépendamment du nombre de
caméras gérées par le système. Le nombre d’images par seconde peut être paramétré pour chaque caméra et aller de
1 à 60 images/s.
Omnicast utilise les formats vidéo normalisés CIF (Common Intermediate Format), du QCIF au 4CIF pour visionner
la vidéo en direct ou la vidéo stockée par les encodeurs vidéo. Omnicast prend aussi en charge les résolutions non
CIF utilisées par les caméras IP progressives ou megapixel. Ces dernières peuvent fournir des résolutions
supérieures à 4CIF, y compris des formats mégapixel.
2.4.2
Compression vidéo
Omnicast prend en charge les encodeurs vidéo et caméras IP H.264, MPEG-4, MPEG-2, MJPEG, Wavelet et
JPEG2000.
2.4.3
Flux multiples
Omnicast gère les flux multiples à partir d’un seul encodeur vidéo ou d’une seule caméra IP. L’utilisateur peut dès
lors paramétrer différents réglages vidéo pour différentes utilisations, comme le visionnage en direct, le visionnage
en direct à distance (avec une bande passante restreinte), l’enregistrement ou toute autre utilisation particulière.
Cette fonctionnalité offre une souplesse maximale lors du stockage ou de l’optimisation de la bande passante, sans
qu’il soit nécessaire de sacrifier l’un ou l’autre.
2.4.4
Sous-échantillonnage de la vidéo
Le sous-échantillonnage est un autre avantage de la vidéo numérique. Cette fonctionnalité est particulièrement utile
lors de l’utilisation d’unités vidéo qui n'offrent pas l'option de flux multiples. L’utilisateur peut par exemple
paramétrer les flux vidéo en direct à 30 images/s et réduire le débit à 5 images/s pour l’enregistrement. Cette
fonctionnalité peut diminuer de manière très importante les besoins de stockage sans sacrifier la qualité du flux
vidéo en direct.
2.5
Interphone IP
L’architecture à base d’IP d’Omnicast peut servir à transmettre des données audio sur des réseaux locaux ou étendus
(LAN et WAN) et sur Internet, offrant ainsi les mêmes niveaux de souplesse et d’évolutivité que pour la vidéo.
1
En fonction du périphérique IP vidéo.
8
L’activation de l’interphone IP sur un système Omnicast ajoute un niveau de sécurité et offre à l’utilisateur des
avantages par rapport à un simple réseau de surveillance vidéo. Par exemple, en enregistrant les flux audio et vidéo,
l’utilisateur dispose de preuves à charge supplémentaires pour étayer l’argumentaire à l’encontre d’un suspect dans
un cadre juridique.
La transmission et le stockage des données audio au format numérique à l'aide des infrastructures IP existantes,
permettent à l’utilisateur de voir et de communiquer avec d’autres personnes sur des sites distants. Lors de la
surveillance d’un site distant, il suffit d’un clic pour communiquer des instructions à ce site distant et répondre ainsi
immédiatement à une alarme.
2.6
Gestion des archives
2.6.1
Technologies de stockage standard
Omnicast permet de choisir toute technologie de stockage pour PC afin de stocker les données audio, vidéo ou
informatiques. Le stockage peut se situer n’importe où sur le réseau et il est même possible d’utiliser les
technologies de stockage déjà en place et de répartir le stockage sur l’ensemble du réseau, optimisant ainsi la
tolérance aux pannes.
Omnicast est compatible avec toutes les technologies de stockage conventionnelles (IDE, SCSI, RAID, NAS, SAN,
etc.). Les disques peuvent être ajoutés un à la fois, favorisant l’évolutivité.
2.6.2
Horaires d’enregistrements
Omnicast permet de définir les horaires d’archivage pour un contrôle optimal. Les horaires Omnicast sont très
souples et permettent de répondre à tous les besoins de programmation. Les horaires sont dotés d’options de
récurrence (quotidien, hebdomadaire, mensuel, annuel ou à dates spécifiques) et de plages horaires particulières
(toute la journée, plage(s) horaire(s), le jour ou la nuit, en fonction de la période de l’année et d’un lieu
géographique).
Plusieurs horaires d’archivage peuvent être affectés à chaque flux individuel généré par chaque encodeur vidéo,
avec différents réglages vidéo (format, débit et résolution) pour chaque horaire. L’utilisateur peut également
spécifier l’utilisation d’un horaire pour un enregistrement manuel, en continu ou basé sur la détection de
mouvements.
2.6.3
Base de données relationnelle
Omnicast utilise une base de données relationnelle (Microsoft SQL Server) pour stocker les données associées aux
séquences vidéo et audio. Cela simplifie énormément les requêtes de vidéo par caméra, type d’événement, date et
heure, niveau de mouvement, alarme, métadonnées, etc. Ceci permet d'associer des données pertinentes venant de
systèmes de contrôle d'accès, des systèmes de point de vente ou d'autres systèmes tiers aux séquences vidéo
enregistrées.
2.6.4
Options de gestion de stockage
Omnicast permet de contrôler la quantité d’espace disque allouée au stockage en ligne d’archives vidéo. Le système
peut être paramétré pour purger automatiquement les anciennes archives vidéo après une durée de rétention
prédéfinie ou pour supprimer les fichiers les plus anciens lorsque les disques sont saturés. La période de rétention
des archives peut être paramétrée individuellement pour chaque caméra. Les séquences vidéo importantes et en
cours d’analyse peuvent aussi être protégées indéfiniment contre la suppression.
9
2.6.5
Options de performances des disques
L’utilisateur peut affecter le stockage d’archives de différentes caméras à différents disques gérés par différents
contrôleurs de disques. Le système peut dès lors écrire sur plusieurs disques en parallèle et ainsi atteindre les débits
d’accès disque maximum.
2.6.6
Archivage à la demande
L’archivage à la demande tire parti de la capacité d’enregistrement en local de certaines unités IP (caméras,
encodeurs) permettant le transfert automatisé de la vidéo enregistrée depuis l’unité vers l’Archiveur pour un
stockage long-terme. Le transfert de la vidéo est basé sur des règles définies par l’administrateur qui a le contrôle
total sur la vidéo transférée. La vidéo enregistrée sur l’unité peut être transférée selon trois modes : sur horaire, sur
événement ou manuellement. De plus, l’administrateur peut filtrer la quantité de vidéo transférée en appliquant les
filtres suivants :
Intervalle de temps
Demandes de visionnement d’archives
Événements (mouvement, analyse vidéo, contact sec)
Alarmes
Signets
Intervalle où l’unité vidéo est déconnectée
2.7
Basculement et redondance
2.7.1
Disponibilité des services
Omnicast s’appuie sur un mécanisme de basculement pour garantir la disponibilité de tous les composants critiques
du système (voir Composants de la solution). Le basculement est un mode d’exploitation de secours où chaque
composant du système peut être remplacé par un certain nombre de composants secondaires en attente. La liste des
composants secondaires en attente est appelée la liste de basculement. Si un composant système est indisponible
suite à une panne ou à de la maintenance prévue, le composant suivant dans sa liste de basculement prend
automatiquement le relais, assurant ainsi la continuité du service de manière transparente pour l’utilisateur.
2.7.2
Disponibilité des données
Le système Omnicast assure non seulement la continuité du service grâce au mécanisme de basculement, il offre
également plusieurs solutions pour parer à la perte accidentelle de données. L’utilisateur peut obtenir le meilleur
niveau de disponibilité des archives en combinant les solutions suivantes :
a) Archivage redondant
L’archivage redondant est une réplication exacte des archives vidéo générées par les Archiveurs principaux
du système. Toutes les vidéos et données audio enregistrées ainsi que les données associées (événements et
signets) sont dupliquées sur des disques et dans des bases de données distinctes, autant de fois que
nécessaire, caméra par caméra.
b) Archivage auxiliaire
L’utilisateur peut aussi définir des Archiveurs auxiliaires pour créer des copies supplémentaires des
archives vidéo de certaines caméras. Contrairement aux archives redondantes, les archives auxiliaires
peuvent avoir des horaires d’enregistrement différents ainsi que de paramètres de qualité et de taille
10
d’image différents que ceux utilisés pour les archives principales et redondantes. Cette option ajoute de la
souplesse à la disponibilité des archives.
c) Sauvegardes régulières
Pour un stockage à long terme des archives vidéo, Omnicast offre une solution de sauvegarde qui permet de
conserver les archives vidéo sur des jeux de sauvegardes autonomes et sur des supports de stockage plus
économiques, comme les bandes magnétiques. Grâce à l’utilisation d’un calendrier de sauvegardes
régulières, la période de rétention et les besoins de stockage en ligne des archives vidéo peuvent être réduits
au strict minimum.
d) Enregistrement sur unité vidéo
Certaines unités vidéo ont la capacité d’enregistrer la vidéo localement. Omnicast supporte la relecture de
cette vidéo. Cette fonctionnalité est avantageuse dans plusieurs applications, par exemple, elle permet un
archivage redondant en sécurisant une copie des enregistrements vidéo localement et permet de poursuivre
l’enregistrement même lors d’une panne réseau. L’enregistrement local sur unité vidéo peut également
économiser de la bande passante en enregistrant la vidéo que sur l’unité.
2.8
Mesures de sécurité
Omnicast intègre plusieurs niveaux de sécurité pour une protection contre les menaces comme la modification de
vidéos, les accès non autorisés au système et l’interception ou la distorsion des transmissions vidéo et audio.
2.8.1
Chiffrement des commandes
Pour contrer la menace d’une interception de la vidéo, Omnicast chiffre toutes les communications entre les
encodeurs vidéo et les serveurs Omnicast. La technologie utilisée est le chiffrement SSL (Secure Socket Layer) sur
128 bits, la même technologie utilisée par les banques pour les transactions en ligne. En chiffrant les commandes
avec SSL, un pirate qui obtiendrait un accès au réseau et intercepterait les données ne pourrait pas reconnaître les
commandes.
2.8.2
Signatures électroniques
Les responsables de la sécurité sont également soucieux de la recevabilité des preuves dans un cadre juridique. Pour
résoudre ce problème, Genetec a mis en œuvre les dernières technologies de signature électronique pour protéger
l’intégrité des données vidéo et audio stockées. Lorsqu’une vidéo est stockée sur un serveur dans des fichiers vidéo,
une signature numérique lui est appliquée. Pour faire simple, cette technologie analyse et identifie chaque image de
la vidéo tout en liant chaque image à la précédente grâce à un algorithme sophistiqué. Elle empêche les intrus de
supprimer, de modifier ou d’ajouter une image vidéo aux vidéos archivées. Il suffit par exemple qu’un seul pixel soit
modifié pour que la signature électronique ne corresponde plus et le système informe alors l’utilisateur que la vidéo
a été modifiée.
2.8.3
Export vidéo sécurisé
Omnicast permet de protéger les séquences vidéo exportées par l’ajout d’un mot de passe ce qui permet de d’éviter
les accès non-autorisés dans l’éventualité où la vidéo exportée se retrouverait dans de mauvaises mains. En ajoutant
un mot de passe permettant un chiffrage de 128-bit, l’usager s’assure que seulement le destinataire sera en mesure de
visualiser les fichiers vidéo.
2.8.4
Sécurisation des accès externes
La menace de sécurité la plus courante qui affecte les systèmes de surveillance est l’accès non autorisé. Pour contrer
cette menace, Omnicast authentifie les connexions des utilisateurs avec des noms et des mots de passe uniques et
11
consigne toutes les actions des utilisateurs à des fins d’audit. Pour une sécurité encore accrue, les mots de passe sont
chiffrés lorsqu’ils sont transmis sur le réseau pour empêcher leur interception.
a) Accès supervisé
En plus de la procédure d’authentification régulière, Omnicast offre encore plus de protection en permettant
de configurer un accès supervisé aux applications clients. Tout comme les deux clés nécessaires pour
accéder à son coffret de sûreté à la banque, l’accès supervisé requiert que deux usagers s’authentifient
simultanément avec leur nom d’utilisateur et mot de passe afin d’accéder à l’application.
2.8.5
Sécurisation des accès internes
La sécurisation des accès d’Omnicast ne s’arrête pas aux connexions des utilisateurs. Omnicast permet également
aux administrateurs système de restreindre ce que les utilisateurs peuvent voir ou faire une fois connectés.
Pour restreindre les accès aux ressources du système, les administrateurs peuvent segmenter le système en une
arborescence d’unités d’exploitation appelées sites, auxquels des caméras et d’autres appareils peuvent appartenir.
L’accès de chaque utilisateur à un site donné, ainsi qu’à tous les éléments associés, peut être accordé ou refusé. Pour
encore plus de souplesse, les périphériques du système peuvent appartenir à plusieurs sites.
Pour contrôler les actions qu’un utilisateur peut effectuer, Omnicast possède plus de cent privilèges différents, que
l’administrateur peut utiliser pour personnaliser le profil de chaque utilisateur avec une précision d’horloger.
2.9
Interface utilisateur
2.9.1
Une interface utilisateur conviviale
L’interface utilisateur d’Omnicast a été conçue en gardant l’utilisateur final à l’esprit. Simple à utiliser et
personnalisable en fonction des besoins et des préférences des utilisateurs, cette interface ne nécessite qu’un
minimum de formation. Le système est par ailleurs optimisé pour les écrans tactiles.
2.9.2
Outil de recherche d’entités
Le système Omnicast pouvant gérer des dizaines de milliers de caméras et de périphériques en tous genres, trouver
un élément particulier représente un défi. Conscient de ce dilemme, Omnicast inclut un moteur de recherches dans
toutes ses applications client qui permet de trouver rapidement l’entité recherchée.
Pour effectuer une recherche, il suffit de cliquer dans l’application, là où s’affiche un arbre d’entités, et de taper
Ctrl+F. Les contrôles suivants apparaissent alors en bas de l’arbre d’entités.
12
Tapez du texte dans le champ de recherche qui s’affiche et cliquez sur l’un des boutons de recherche pour trouver
l’entité précédente ou suivante dans l’arbre et dont le nom contient le texte saisi. Si une correspondance est trouvée,
l’entité est automatiquement sélectionnée dans l’arbre. Pour des recherches plus pointues, une boîte de dialogue de
recherche globale est disponible qui contient des options supplémentaires, comme la recherche dans une branche
particulière de l’arbre ou la recherche dans le nom et la description d’une entité.
2.9.3
Affichage en plein écran
Omnicast offre un mode d’affichage pour les écrans d’ordinateur qui optimise la quantité de vidéo affichée à l’écran.
De fait, tous les éléments de l’interface utilisateur, à l’exception de la vidéo et de bordures de 2 pixels, sont
supprimés de l’écran. Voir l’illustration ci-dessous.
Cet affichage permet de remplacer les moniteurs analogiques de CCTV (Closed-Circuit Television) avec des écrans
d’ordinateur ordinaires. Il est idéal pour les installations à plusieurs écrans (murs d’images) où un moniteur sert à
contrôler le système tandis que tous les autres sont dédiés à l’affichage de la vidéo en direct.
2.9.4
Mode simple / avancé
Toutes les applications Omnicast offrent un mode de fonctionnement simple et un mode avancé. Le mode simple
n’affiche que les commandes couramment utilisées, simplifiant ainsi l’interface pour les débutants. Le mode avancé
affiche toutes les fonctionnalités disponibles et sied davantage aux utilisateurs avancés.
2.9.5
Espace de travail entièrement personnalisable
L’utilisateur peut afficher ou masquer les volets de fenêtres et personnaliser les barres d’outils. Les administrateurs
peuvent figer les éléments d’interface pour les utilisateurs de base.
2.10
Fédération™
Il est souvent essentiel de pouvoir superviser et surveiller de manière centralisée des systèmes d'entreprise
complexes, répartis sur plusieurs sites géographiques. Genetec a conçu la fonctionnalité Fédération de Security
Center pour que les services informatiques et de sécurité puissent atteindre cet objectif. Avec la Fédération,
plusieurs systèmes Omnicast indépendants peuvent être unifiés au sein d'un même système virtuel. Grâce à sa
grande évolutivité sur IP et sa capacité à fédérer des centaines ou des milliers de systèmes distants, Security Center
est la solution idéale pour la surveillance urbaine et les services de surveillance centralisés, où de nombreux clients
indépendants peuvent être surveillés de manière centralisée, sans sacrifier l'indépendance des opérations de sécurité
locales.
13
En plus de la surveillance centralisée, la fonctionnalité Fédération de Security Center permet la gestion globale des
alarmes, du reporting global qui prend en compte l'activité des sites distants et les fuseaux horaires, et de la
vidéosurveillance en temps réel et du visionnage de vidéo enregistrée. L'un des avantages de Fédération est la
réduction des coûts de surveillance, car les services de sécurité peuvent désormais optimiser leurs ressources durant
les pics d'activité ou les heures creuses.
Pr ésen t at io n d e la f o n ct io n n alit é Féd ér at io n d e Secu r it y Cen t er
2.11
Mécanisme événements / actions
Omnicast offre une option unique qui permet d’adapter le comportement du système aux besoins des utilisateurs en
associant des actions à des événements du système. Chaque action est associée à un horaire. Lorsque l’événement
associé est détecté durant la plage horaire spécifiée, l’action est effectuée automatiquement par le système.
2.11.1 Événements
Quasiment tous les types de comportement du système peuvent être interceptés et traités. Quelques-uns des
domaines concernés :
Événements d’archivage
14
Événements de caméra
Événements de PTZ
Événements d’utilisateurs
Événements d’E/S
En plus des types d’événements prédéfinis, Omnicast permet de définir des événements personnalisés. Tous les
événements peuvent être consignés et sont enregistrés dans une base de données relationnelle permettant les requêtes
et les rapports.
2.11.2 Actions
Omnicast fournit un éventail de commandes standard appelées actions qui permettent de traiter diverses situations
rapportées par les événements système (voir liste précédente). Les commandes standard servent à simplifier le
travail de paramétrage par l’utilisateur. Quelques-uns des domaines concernés :
Démarrer / arrêter l'enregistrement
Orienter une caméra en fonction d’un préréglage particulier
Envoyer des notifications par courrier électronique
Déclencher des relais de sortie pour contrôler des périphériques externes (Ex. : verrou de porte
magnétique)
Déclencher une alarme (voir Gestion des alarmes)
La plupart des situations peuvent être traitées sans recours à de la programmation. Lorsque des actions plus
sophistiquées sont nécessaires, Omnicast fournit la commande « Exécuter la macro ». Une macro est un script VB
qui s’appuie sur la puissance du SDK Omnicast. Les macros vous donnent de fait un pouvoir illimité sur le système.
2.12
Gestion des alarmes
La gestion des alarmes est en quelque sorte une extension du
Mécanisme événements / actions d’Omnicast. Elle permet de traiter les situations qui requièrent une intervention
immédiate du personnel de sécurité, lorsque les événements peuvent être décrits en affichant des vidéos en direct ou
enregistrées à l’écran. Ce sont ces situations que nous appelons des « situations d’alarme ».
2.12.1 Définition des alarmes
Dans Omnicast, une alarme est une liste de caméras à afficher et une liste de destinataires (utilisateurs) qui doivent
être informés lorsqu’une alarme se déclenche. Chaque caméra d’alarme peut afficher la vidéo en direct, les
événements précédant le déclenchement de l'alarme ou une séquence d'images fixes. Vous pouvez décider de
notifier tous les destinataires simultanément ou un par un en paramétrant le délai entre chaque notification. Les
alarmes peuvent être paramétrées pour se déclencher à certaines dates ou à certaines heures et des procédures
peuvent être associées aux alarmes.
2.12.2 Traitement des alarmes
Les alarmes sont déclenchées par la commande « Déclencher une alarme » qui peut être associée à tout événement
défini au sein du système. Les alarmes sont consultées dans l’application Visionneur et s'affichent selon l'une des
méthodes d’affichage standard de l’industrie (simple, salve ou bloc). Les utilisateurs qui reçoivent l’alarme peuvent
effectuer les actions suivantes :
Acquitter l’alarme
15
Transférer l’alarme à un autre utilisateur
Mettre l’alarme en rappel (la mettre temporairement en veille)
Afficher la procédure d’alarme (lorsqu’une procédure est définie)
Toutes les instances d’alarmes sont stockées dans une base de données et peuvent servir à rechercher une archive
vidéo avec l’Enquêteur. Les caméras concernées sont alors affichées de la même manière qu'elles l'étaient lors du
déclenchement de l'alarme. L’enregistrement peut démarrer automatiquement lorsque les alarmes sont déclenchées
et les vidéos associées aux alarmes peuvent être automatiquement protégées contre la suppression pour sécuriser les
preuves.
2.12.3 Alarmes contextuelles
Pour les situations d’alarme imprévisibles, Omnicast permet de déclencher des alarmes contextuelles. Il s’agit de
permettre à l’utilisateur de définir des alarmes à la volée en cas d’urgence affichée par une caméra donnée. Il suffit à
l’utilisateur de sélectionner les destinataires de l’alarme, puis d’envoyer celle-ci.
Grâce aux alarmes contextuelles, il n’est pas nécessaire de définir une alarme distincte pour chaque caméra du
système.
2.13
Détection de mouvement
Omnicast utilise une technologie de détection de mouvement qui divise l’image fournie par une caméra en 1320
blocs ; un algorithme détermine ensuite la présence de mouvements dans chacun des blocs. L’administrateur
système peut définir le niveau de mouvement requis pour déclencher un événement ou l’archivage des caméras
concernées. De plus, l’utilisateur peut sélectionner des blocs que le détecteur de mouvement doit ignorer. Cela
permet de minimiser le nombre de fausses alertes et d’assurer que seuls les événements pertinents soient détectés.
Le détecteur de mouvement est doté d’une fonctionnalité d’apprentissage qui analyse les mouvements enregistrés
par une caméra et qui élimine tous les blocs qui contiennent des mouvements répétitifs. Par exemple, lorsqu’une
caméra surveille une autoroute, le trafic normal ne doit pas déclencher une alarme ou l’archivage de la vidéo. La
fonctionnalité d’apprentissage élimine ce problème.
Omnicast permet de définir plusieurs configurations de détection de mouvement pour chaque caméra selon
différents horaires. L’utilisateur peut par exemple définir une zone de détection réduite durant la journée en semaine
et une zone plus large pour la nuit et les week-ends. Chaque configuration peut avoir jusqu’à 6 zones de détection de
mouvement. Chaque zone peut être paramétrée pour déclencher un événement distinct selon les niveaux de
mouvement.
2.14
Analyse vidéo sur l’unité vidéo
Omnicast prend en charge les fonctionnalités d’analyse vidéo intelligente fournies par certaines unités vidéo IP en
récupérant les événements et alertes transmises par l’unité. En utilisant le mécanisme d’événement-action
d’Omnicast, l’opérateur peut créer des règles de notification sophistiquées permettant de générer des alarmes dans
Omnicast ou d’envoyer des courriels aux personnes clés. Les événements et alertes transmises par l’unité sont
également stockés par Omnicast pour permettre des recherches vidéo intelligentes.
Omnicast supporte également l’analyse vidéo sur les unités vidéo compatible avec le protocole OV Ready
d’ObjectVideo. En plus de la gestion des événements et alertes, le protocole permet la configuration des règles
d’analyse vidéo directement à partir de l’interface client Omnicast fournissant ainsi une interface unifiée pour la
gestion des solutions d’analyse vidéo.
16
2.15
Matrice virtuelle
La Matrice virtuelle est un concept innovant présenté par Genetec pour remplacer les matrices de CCTV
traditionnelles, en interfaçant le câblage vidéo à un logiciel souple qui commute les flux vidéo IP. De fait, la Matrice
virtuelle d’Omnicast offre toutes les fonctionnalités d’une matrice de CCTV ordinaire, sans les contraintes
matérielles associées à celle-ci. Contrairement aux solutions matérielles, la Matrice virtuelle offre un nombre illimité
d’entrées / sorites. Comme toutes les applications Omnicast, la Matrice virtuelle n’a pas de contrainte géographique,
ce qui lui permet de gérer des flux vidéo provenant de plusieurs lieux de par le monde.
2.15.1 Séquences de caméras
Dans Omnicast, les séquences de caméras sont contrôlées par la Matrice virtuelle. L’utilisateur peut créer des
séquences de caméras qui comprennent un nombre illimité de caméras et les afficher sur des moniteurs analogiques
ou informatiques. Une fois paramétrée, une même séquence de caméras peut être visionnée par différentes personnes
dans différents lieux.
2.15.2 Caméras virtuelles
La caméra virtuelle est un autre concept innovant associé à la Matrice virtuelle d’Omnicast. Elle permet aux
utilisateurs ayant déjà investi dans des commutateurs matriciels de profiter des avantages de la sécurité numérique
sans mettre au rebut les équipements déjà acquis. Pour simplifier, toutes les caméras analogiques restent connectées
à la matrice matérielle, tandis que les serveurs Omnicast gèrent les flux vidéo disponibles à partir de ses sorties.
Chaque sortie de la matrice est connectée à un encodeur vidéo pour que les flux vidéo puissent être numérisés et
transmis sur un réseau IP. La Matrice virtuelle traite toutes les requêtes de commutation reçues des claviers de
CCTV ou des applications client d’Omnicast.
Du point de vue de l’utilisateur, toutes les caméras analogiques de l’ancien système peuvent être visionnées à travers
Omnicast, comme si elles étaient connectées à un encodeur vidéo. Puisque les matrices ont généralement plus
17
d’entrées que de sorties, chaque encodeur vidéo ne reste pas connecté en permanence à la même caméra analogique,
d’où l'appellation de caméra virtuelle.
2.15.3 Claviers CCTV
La Matrice virtuelle permet également l’utilisation de claviers CCTV traditionnels, sans qu’il faille équiper les
gardiens de sécurité de PC. De fait, le système tout entier peut être contrôlé à partir de claviers CCTV et la présence
du logiciel Omnicast est alors totalement invisible pour l’utilisateur. Il n’est même pas nécessaire d’avoir un
moniteur de PC puisque la Matrice virtuelle permet de conserver les moniteurs analogiques existants. La Matrice
virtuelle confère également à Omnicast des capacités multi plate-forme. De fait, un clavier d’un fabricant peut être
utilisé avec une matrice ou un dôme d'un autre fabricant, car Omnicast traduit les données entre les différents
modèles.
2.15.4 Macros et modules externes
La Matrice virtuelle permet aussi d’automatiser et d’étendre les fonctionnalités d’Omnicast grâce à l’utilisation de
macros et de modules externes. Les utilisateurs peuvent écrire leurs propres macros à l’aide de l’Assistant à la
création de macros, afin de générer des comportements sophistiqués ou d’automatiser des tâches répétitives. Pour les
opérations plus complexes, Genetec offre des prestations de conseil pour la création de modules externes
personnalisés qui peuvent être déployés grâce à la fonctionnalité de mise à jour automatique d'Omnicast. Les macros
ainsi que les modules externes tirent leur puissance de l’Omnicast SDK qui permet aux développeurs de contrôler
tous les aspects du système Omnicast.
2.16
Capacité d'extension par modules externes
Des fonctionnalités personnalisées bien précises peuvent être facilement ajoutées à Omnicast par l'entremise de
modules externes (« plug-ins »). Omnicast offre une liste grandissante de modules externes génériques couvrant une
grande variété de domaines d'application. Pour une liste complète des modules externes disponibles, veuillez lire le
Guide de l'utilisateur des modules externes pour Omnicast 4.
2.16.1 Analyse vidéo
Cette classe de modules externes confère à Omnicast la capacité d'analyse vidéo. Ces modules externes analysent les
flux vidéo pour générer de l'information utile pour la prise de décision. Ces informations, appelées métadonnées,
peuvent être affichées en surimpression sur la vidéo et stockées dans une base de données aux fins de recherche ou
de génération de rapports ultérieurs. Voici quelques exemples :
a) iOmniscient
Intègre le système d'analyse vidéo d’iOmniscient à Omnicast.
Permet le traitement en temps réel des alertes d’iOmniscient dans Omnicast.
Permet de faire des recherches de vidéo basées sur les alertes et les règles d’iOmniscient.
Génère les événements d’analyse vidéo comme par exemple :
o
Objet détecté
o
Intrusion
o
Personne tombée
o
Flanâge
b) ObjectVideo
18
Intègre le système d'analyse vidéo d'ObjectVideo à Omnicast.
Permet le traitement en temps réel des alertes d'ObjectVideo dans Omnicast.
Permet de faire des recherches de video basées sur les alertes et les règles d'ObjectVideo.
Génère les événements d’analyse vidéo comme par exemple :
o
Alerte
o
Caméra trouvée / perdue
o
Vue de caméra trouvée / perdue
o
Base de données remplie
2.16.2 Intégration aux systèmes de point de vente
Ce groupe de modules externes intègre les systèmes de points de vente tiers à Omnicast. Les fonctionnalités offertes
sont :
Association de caméras vidéo aux transactions.
Permet la recherche de vidéo par numéro de caisse enregistreuse, par numéro de transaction, par numéro
d'employé, par montant de transaction, par numéro de carte de crédit, ou par un texte quelconque
dissimulé dans les détails d'une transaction.
Permet d'afficher les détails de la transaction pendant qu'on rejoue la vidéo montrant la transaction
s'effectuer.
2.16.3 Intégration aux systèmes de contrôle d'accès
Cette classe de modules externes intègre les systèmes de contrôle d'accès tiers à Omnicast. Les événements associés
aux portes qui sont particuliers aux systèmes tiers sont convertis en événements génériques dans Omnicast :
Contrôle d’accès (alarme sur porte)
Contrôle d’accès (sabotage)
Contrôle d’accès (unité connectée)
Contrôle d’accès (unité perdue)
Contrôler d’accès (alarme acquittée)
Accès accordé / refusé
Porte ouverte / fermée
Porte maintenue ouverte / maintenue ouverte (relâchée)
Porte forcée / forcée (rétablie)
Sabotage
Voici quelques exemples de modules externes de contrôle d'accès :
a) GE Picture Perfect
Interface au système de contrôle d'accès Picture Perfect de GE.
b) Hirsch Velocity
Interface au système de contrôle d'accès Velocity de Hirsch.
19
c) Lenel OnGuard
Interface au système de contrôle d'accès OnGuard® de Lenel.
d) RBH Axiom V
Interface au système de contrôle d'accès Axiom V de RBH.
e) Software House C-Cure 9000
Interface au système de contrôle d'accès C-Cure 900 de Software House.
f) Verex
Interface au système de contrôle d'accès MONITOR xL™ de Verex.
2.16.4 Intégration aux systèmes de protection de périmètre
Ce groupe de modules externes intègre les systèmes de protection de périmètre tiers à Omnicast. Les fonctionnalités
offertes sont :
Association de caméras vidéo aux événements d’intrusion.
Permet la recherche de vidéo basée sur les événements d’intrusion.
Permet le déclanchement d’alarmes et le positionnement de caméras sur événements d’intrusion.
Voici quelques exemples de modules externes de protection de périmètre :
TM
a) Southwest Microwave MicroPoint
Interface au système de protection périmétrique INTREPID TM MicroPointTM de Southwest Microwave.
2.16.5 Intégration aux murs d'images
Ce groupe de modules externes intègre Omnicast aux systèmes de gestion de murs vidéo tiers. Voici quelques
exemples de ce type de modules externes.
a) Mur d'images Barco Transform A
Permet au Visionneur de modifier le contenu ainsi que l'emplacement des fenêtres affichées sur les murs
d'images Barco doté d’un contrôleur Transform A.
b) Mur d'images Barco Hydra
Permet au Visionneur de modifier le contenu ainsi que l'emplacement des fenêtres affichées sur les murs
d'images Barco doté d’un contrôleur Hydra.
3
Composants de la solution
3.1
Serveurs
3.1.1
Répertoire
Le Répertoire est la principale application serveur qui fournit le catalogue centralisé à tous les autres services et
applications Omnicast du système. À partir du Répertoire, les applications peuvent établir des connexions et afficher
et recevoir des informations de configuration centralisées. Le Répertoire donne aussi l’option de consigner tous les
événements système et toutes les actions des utilisateurs dans une base de données relationnelle. Plusieurs
20
Répertoires peuvent être installés sur le même système pour assurer une redondance des services. Voir Disponibilité
des services.
3.1.2
Passerelle
La passerelle fournit des connexions transparentes entre toutes les applications Omnicast, qu’elles soient installées
sur le même réseau local ou non. La Passerelle fonctionne en tant que porte d’accès au Répertoire pour toutes les
applications Omnicast. Plusieurs passerelles peuvent être installées sur les gros systèmes Omnicast pour améliorer la
disponibilité des services et pour répartir la charge.
3.1.3
Serveur de Fédération
Le Serveur de Fédération (SF) est le pont qui relie différentes installations d’Omnicast indépendantes, pour former
un seul système appelé Fédération. Le système Omnicast qui héberge le Serveur de Fédération est appelé l’hôte de
Fédération. Les utilisateurs du système hôte peuvent accéder simultanément aux caméras et aux autres périphériques
provenant de plusieurs systèmes Omnicast. Les entités distantes « publiées » par le Serveur de Fédération sont
appelées des entités fédérées.
3.1.4
Archiveur
L’Archiveur prend en charge l'exploitation centralisée des unités vidéo (encodeurs et décodeurs) du système.
L’Archiveur est capable de détecter automatiquement les nouvelles unités qui sont ajoutées au système. Il enregistre
les flux audio et vidéo en fonction des horaires spécifiés par les utilisateurs. Voir Horaires d’enregistrements.
L’Archiveur gère également un index des événements, des repères de mouvement et des signets dans une base de
données relationnelle pour aider l’utilisateur à trouver rapidement et facilement toute séquence vidéo ayant un
intérêt. Des fonctionnalités comme le Chiffrement des commandes et les Signatures électroniques sont mises en
œuvre dans l’Archiveur pour empêcher le sabotage et la modification de vidéos. Plusieurs Archiveurs peuvent être
utilisés sur un même système pour améliorer sa puissance de traitement et pour protéger contre les pannes. Voir
Basculement et redondance.
3.1.5
Archiveur de restauration
L’Archiveur de restauration est l’application serveur qui rend les sauvegardes sur bande ou dans des dossiers
disponibles pour les recherches et la lecture dans l’Enquêteur. Les jeux de sauvegarde créés par l’Archiveur peuvent
être entièrement ou partiellement restaurés, offrant ainsi une souplesse supplémentaire.
3.1.6
Archiveur auxiliaire
L’Archiveur auxiliaire est un service d’archivage complémentaire. Contrairement à l'Archiveur principal,
l’Archiveur auxiliaire n’est pas lié à un port de découverte particulier. Par conséquent, il peut archiver tout flux
vidéo provenant de tout encodeur vidéo du système, y compris les encodeurs fédérés (voir Fédération). Les
Archiveurs auxiliaires s’appuient sur l’Archiveur principal pour communiquer avec les unités vidéo. Ils ne
fonctionnent pas de manière autonome.
3.1.7
Le moteur de métadonnées (MM) est le lien qui relie Omnicast aux applications tierces, comme les logiciels
d’analyse vidéo et les applications de points de vente. En s’appuyant sur des modules externes MM particuliers, le
Moteur de métadonnées traduit en temps réel les informations échangées par Omnicast et les applications tierces et
permet d’afficher ces informations ou de les rechercher avec l’Enquêteur.
21
3.1.8
Matrice virtuelle
La Matrice virtuelle fournit toutes les fonctionnalités des matrices de CCTV conventionnelles, tout en éliminant les
contraintes liées à ces dernières. Contrairement aux solutions matérielles, la Matrice virtuelle offre un nombre
illimité d’entrées / sorties. La Matrice virtuelle se charge de l'exécution des séquences de caméras et des macros et
contrôle les équipements de CCTV comme la matrice matérielle et les claviers. Voir Matrice Virtuelle sous
3.1.9
Passerelle média
La Passerelle média émule des périphériques de capture vidéo à partir des encodeurs vidéo gérés par Omnicast. Cet
utilitaire permet à toute application tierce qui peut utiliser des périphériques vidéo (comme l’Encodeur Windows
Media) de traiter, d’afficher ou d’émettre de la vidéo en direct gérée par Omnicast. L’utilisateur peut paramétrer la
résolution du flux vidéo transmis et définir l’affichage de messages et de l’horodatage durant l’émission du flux
vidéo.
3.1.10 Chien de garde
Le Chien de garde est un service qui s’exécute sur chaque machine serveur Omnicast. Son rôle est d’assurer que
toutes les applications serveur Omnicast installées sur un serveur fonctionnent normalement. En cas de blocage de
l’une de ces applications, le Chien de garde la relance et informe l’utilisateur par messagerie ou via le journal
d’événements du motif et de l’heure du blocage.
3.2
Applications client
3.2.1
Visionneur
Le Visionneur d’Omnicast est le centre de contrôle et de surveillance du système de sécurité tout entier. À la fois
convivial et puissant, le Visionneur d’Omnicast fournit les outils nécessaires à une compréhension totale des
événements qui se produisent au sein d’une infrastructure, par le biais d’un support optimisé pour une gestion
efficace des événements.
22
a) Fonctionnalités clés
Interface utilisateur entièrement personnalisable (voir Interface utilisateur)
Affichage vidéo plein mouvement et audio, jusqu’à 16 caméras par moniteur
Prise en charge d’autant de moniteurs que peuvent traiter le système d'exploitation et le matériel
Reprise instantanée de toute caméra affichée
Affichage à l'écran de métadonnées provenant de logiciels tiers (voir Analyse vidéo)
Contrôle des mouvements des caméras en déplaçant le doigt sur l’écran
Éventail complet de contrôles de gestion des alarmes (voir Gestion des alarmes)
Enregistrement de signets pour toute scène importante pour faciliter sa récupération ultérieure.
Enregistrement et impressions d’instantanés vidéo
Utilisation de cartes interactives pour contrôler le système (voir Utilisation de cartes)
Blocage des accès des utilisateurs de base aux vidéos sensibles (voir Blocage de caméras).
Contrôle à distance d’autres Visionneurs du système (voir Visionneur distant)
Exécution de macros éclair
Ronde de garde (rotation automatique de différents plans de visionnement)
3.2.2
Enquêteur
L’Enquêteur d’Omnicast est un moyen simple et efficace de trouver et de lire toutes les données vidéo, audio et
informatiques stockées par le système. À l’aide de l’interface de l’Enquêteur, l’utilisateur peut lancer des requêtes
intelligentes basées sur la date, l’heure, la caméra, le type d’événement, le niveau de mouvement, les balises de
métadonnées complexes, les signets, les alarmes précédentes et le mouvement dans des zones particulières du champ
de vision de la caméra. Toutes ces fonctionnalités permettent de trouver des événements spécifiques.
23
a) Fonctionnalités clés
Interface utilisateur entièrement personnalisable (voir Interface utilisateur)
Affichage simultané de 2 à 16 séquences archivées
Lecture individuelle ou synchronisée pour comparer des événements de plusieurs champs de caméras
Requêtes d’archives intelligentes basées sur l’Archiveur, la caméra, la date et l’heure
Requêtes d’archives intelligentes basées sur les événements et le contenu de signets
Requêtes d’archives intelligentes basées sur les caractéristiques d’alarmes (voir Gestion des alarmes)
Requêtes d’archives intelligentes basées sur le mouvement, y compris dans des zones particulières de la
vidéo
Requêtes d’archives intelligentes basées sur les métadonnées (voir Analyse vidéo)
Aperçu graphique du contenu des archives, avec affichage des mouvements, signets et métadonnées
Contrôle complet de la lecture, y compris de la vitesse de défilement, de la lecture en boucle et du
passage d’un signet à l’autre
Vérification de l’intégrité des archives vidéo (voir Signatures électroniques)
Exportation de toute séquence vidéo dans un format propriétaire (G64) ou ouvert (AVI, ASF)
Enregistrement de signets pour toute scène importante pour une utilisation ultérieure
Enregistrement et impressions d’instantanés vidéo
3.2.3
Configurateur
L’application Configurateur est dotée d'une interface conviviale qui permet de gérer et de paramétrer divers
composants du système Omnicast, comme les sites, les utilisateurs, les horaires d'archivage, les caméras, les
applications, les éléments de la Matrice virtuelle, ainsi que d'autres périphériques. Grâce au paramétrage en temps
réel, l’utilisateur peut ajuster les réglages du système en fonction de ses besoins en toute simplicité et à tout instant.
24
3.2.4
Clients Web
Les Clients Web d’Omnicast comprennent le Visionneur Web et l’Enquêteur Web. Grâce à ces applications Web, en
passant par un simple navigateur Internet, l’utilisateur peut accéder au système à distance, sans installer
d’applications client sur son PC.
3.2.5
Visualiseur de rapports
Avec sept options de rapport en standard, le Visualiseur de rapports est un outil personnalisable et convivial qui
permet aux administrateurs de rester informés de tous les aspects de leur système de sécurité.
3.2.6
Éditeur de cartes
L’Éditeur de cartes d’Omnicast permet de créer des cartes personnalisées des infrastructures, grâce à une interface
simple à base de glisser-déposer. Voir Utilisation de cartes sous Fonctionnalités complémentaires
L’Éditeur de cartes permet de se connecter au Répertoire, puis de faire glisser directement les périphériques du
système vers la carte, simplifiant considérablement la création de boutons d’action sur la carte.
4
Fonctionnalités complémentaires
4.1
Utilisation de cartes
L'utilisation de cartes (e.g. plans de bureau) est une fonctionnalité du Visionneur d’Omnicast. Elle fournit à
l’utilisateur une représentation graphique des zones sous surveillance. Les gardes de sécurité ont souvent du mal à
trouver des caméras dans de gros systèmes. La correspondance élimine ce problème. Il suffit de faire glisser une
caméra à partir de la carte numérisée sur une fenêtre pour la visionner en temps réel.
25
Pour simplifier encore davantage les choses, les cartes peuvent comporter des hyperliens vers d'autres cartes
numériques. L’utilisateur peut ainsi basculer d’un site vers un autre d’un simple clic de la souris. Genetec fournit
également un outil de création de cartes qui permet à l’utilisateur de créer sa propre carte à l'aide d'un
environnement à base de glisser-déposer. Voir Éditeur de cartes.
4.2
Blocage de caméras
Lorsque de la vidéo est mise à la disposition du public (par exemple sur une page Web), il se peut que du contenu ne
doive pas être transmis à tous les utilisateurs. Pour gérer les situations sensibles temporaires, Omnicast a prévu le
blocage de caméras.
Cette fonctionnalité permet aux administrateurs et autres utilisateurs habilités de censurer temporairement la
transmission de flux vidéo particuliers aux utilisateurs de base. Dix niveaux d’autorisation de visionnage peuvent
être définis pour satisfaire tous les besoins. Cette fonctionnalité est disponible dans le Visionneur et le
Configurateur.
4.3
Visionneur distant
Le Moniteur distant est un module externe pour l’application Visionneur qui permet de contrôler l’affichage d’autres
applications Visionneur s'exécutant sur des postes distants, n'importe où sur le réseau. Chaque Visionneur du
système pouvant être contrôlé à distance est représenté en tant que module externe ( ) dans l’arbre des ressources.
En faisant glisser le module externe vers une tuile 2 donnée du Visionneur, le volet de visionnement entier du
Visionneur distant s'affiche dans celle-ci. Dans l’exemple suivant, le Visionneur s’affiche « lui-même » dans la
première tuile de son volet de visionnement. Toute modification de son volet de visionnement s'affiche dans la
représentation « distante » d'elle-même et inversement.
2
Nous appelons « tuile » une zone d'affichage dans le volet de visionnement du Visionneur. Celui-ci étant divisé en plusieurs
tuiles, telle une mosaïque.
26
Cette fonctionnalité est idéale pour contrôler un grand nombre de moniteurs, comme un mur d’images, à partir d’une
seule station de travail.
4.4
Sélection automatique de flux
Afficher plusieurs flux vidéo en haute résolution demande beaucoup de puissance processeur. Dans le but
d’augmenter le nombre de flux vidéo affiché simultanément dans le Visionneur, il faut optimiser l’utilisation du
processeur. Dans cette optique, le Visionneur peut être configuré afin lui-même décider la qualité du flux vidéo à
afficher selon la taille de la tuile. Le Visionneur utilisera un flux de plus haute qualité seulement si cela fait une
différence visuelle pour l’utilisateur. En mode automatique, le Visionneur utilisera le flux de haute résolution
lorsque la tuile est maximisée ou lorsque le zoom numérique est activé.
27

Description du produit

Transcription

Documents pareils

Transport en commun

pdf-formation-video-sur-IP

Pack Vidéo surveillance pour Intérieur (Maison ,Banque

Analyse Vidéo Intelligente embarquée SafeZone-edge

Kit de rétrovision écran LCD 9 pouces couleur - Robert-Lye

Dome etanche (IP65) plexi transparent

Uniguard/ CCTV

Security Center - Certification technique Omnicast

DVR-1004/1008-Nano
