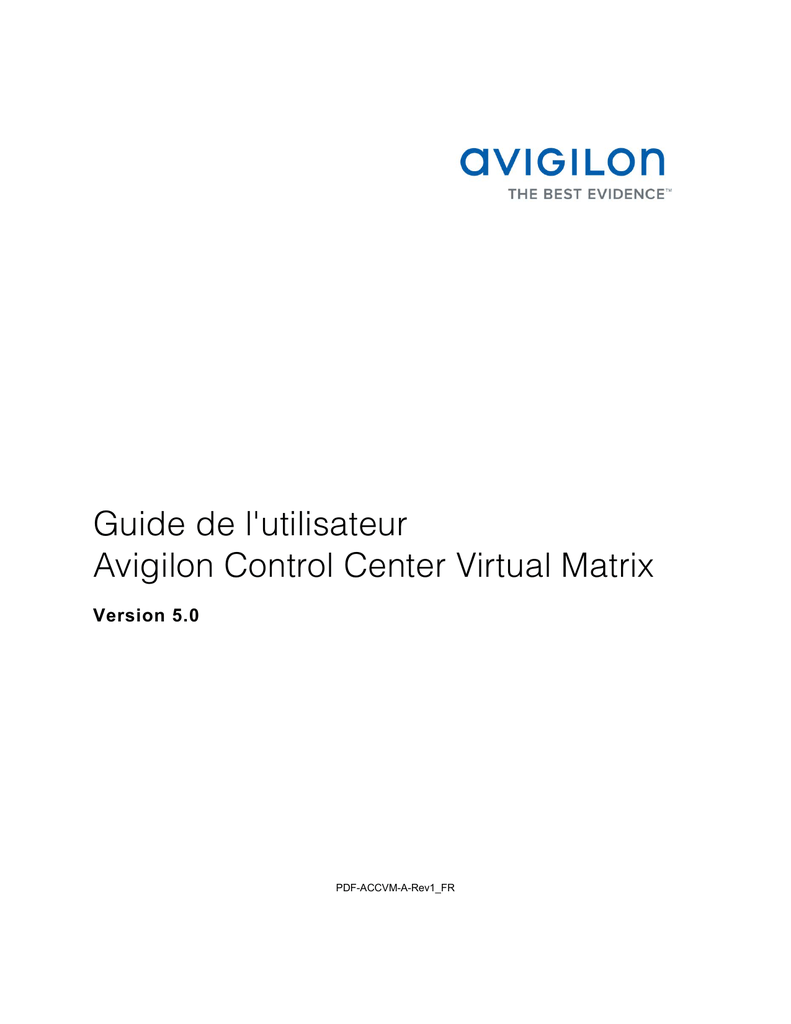

Guide de l'utilisateur
Avigilon Control Center Virtual Matrix
Version 5.0
PDF-ACCVM-A-Rev1_FR
Copyright © 2013 Avigilon. Tous droits réservés.
Les informations présentées sont sujettes à modification sans avis préalable.
Aucune copie, distribution, publication, modification ou incorporation de tout ou partie du présent document n'est autorisée sans
l'accord écrit et express d'Avigilon. En cas de copie, distribution, publication, modification ou incorporation autorisée de ce
document, aucune modification ou suppression des attributions aux auteurs, des légendes de marques commerciales ou des
notices de droit de reproduction (copyright) ne doit être effectuée. Aucune partie de ce document ne doit être reproduite, stockée
sur un système d'extraction, publiée, utilisée à des fins commerciales, ou transmise, sous quelque forme que ce soit ou par tout
moyen que ce soit, notamment mais sans s'y limiter, électronique, mécanique, de photocopie ou d'enregistrement, sans l'accord
écrit et express d'Avigilon.
Avigilon
Téléphone +1.604.629.5182
Télécopie +1.604.629.5183
http://www.aiglon.com.
Révisé le 2013-06-25
Table des matières
Présentation ............................................................................................................................. 1
Qu'est-ce qu'Avigilon Control Center Virtual Matrix ? .............................................................................. 1
Configuration système requise ................................................................................................................. 1
Pour plus d'informations ............................................................................................................................ 2
Mise en route ............................................................................................................................ 4
Modification des paramètres du moniteur ............................................................................. 6
Connexion à un/déconnexion d'un site .................................................................................. 8
Ajout et suppression d'un moniteur ......................................................................................10
Ajout d'une vue de moniteur ................................................................................................................... 10
Suppression d'une vue de moniteur........................................................................................................ 10
Redimensionnement d'une vue de moniteur ........................................................................11
Démarrage et arrêt de la matrice virtuelle .............................................................................12
Démarrage de la matrice virtuelle ........................................................................................................... 12
Arrêt de la matrice virtuelle ..................................................................................................................... 12
iii
Présentation
Qu'est-ce qu'Avigilon Control Center Virtual
Matrix ?
Le logiciel Avigilon Control Center Virtual Matrix est une fonction optionnelle de l'édition Enterprise, qui
permet de contrôler la manière dont la vidéo est visionnée sur plusieurs écrans.
La matrice virtuelle sert à connecter un système doté de plusieurs moniteurs au système Avigilon Control
Center. Une fois connecté, vous pouvez contrôler l'affichage de chacun des moniteurs reliés, à l'aide de
n'importe quelle instance du logiciel Avigilon Control Center Client. Vous pouvez notamment choisir les
caméras à afficher, configurer la disposition de la vue, et afficher des cartes, des pages Web et des
alarmes.
Il est possible de télécharger une copie du logiciel Virtual Matrix depuis le site Web d'Avigilon.
Configuration système requise
Configuration minimale requise
Configuration recommandée
Résolution du
moniteur
1 280 x 1 024
1 280 x 1 024
Système
d'exploitation
(SE)
Windows XP avec Service Pack (SP) 2 ou
ultérieur, Windows Vista, Windows 7 ou
Windows 8 64 bits
Windows XP avec Service Pack (SP)
2 ou ultérieur, Windows Vista,
Windows 7 ou Windows 8 64 bits
Unité centrale
(UC)
Processeur Intel monocoeur cadencé à
2,4 GHz
Processeur Intel double cœur cadencé
à 2,0 GHz
Mémoire vive
(RAM) système
1 GB
2 GB
1
Guide de l'utilisateur Avigilon Control Center Virtual Matrix
Carte vidéo
PCI Express, compatible DirectX 9.0c dotée
de 128 Mo de mémoire vive (Intel GMA 900
ou ultérieure, NVIDIA 6600 ou ultérieure, ATI
X1300 ou ultérieure)
PCI Express, compatible DirectX 10.0
et dotée de 256 Mo de mémoire vive
(Gamme NVIDIA GeForce 600 ou
ultérieure)
Carte réseau
100 Mbit/s
1 Gbit/s
Espace disque
500 MB
500 MB
Pour plus d'informations
Visitez le site d'Avigilon à l'adresse http://www.avigilon.com/ pour obtenir une documentation
supplémentaire sur les produits.
Avigilon Training Center
Le centre de formation Avigilon, l'Avigilon Training Center, propose des vidéos de formation en ligne
gratuites. Ces vidéos présentent la manière de configurer et d'utiliser le système de surveillance Avigilon.
Commencez par vous inscrire en ligne sur le portail des partenaires d'Avigilon, l'Avigilon Partner Portal :
http://avigilon.force.com/login
Assistance
Pour plus d'informations sur l'assistance, consultez http://avigilon.com/#/support-and-downloads/.
L'Avigilon Partner Portal fournit également des ressources d'assistance autodirigées ; inscrivez-vous et
connectez-vous sur http://avigilon.force.com/login.
Une assistance technique Avigilon standard est disponible du lundi au vendredi, de 0h00 à 18h00 PST
(Pacific Standard Time) :

Amérique du Nord : +1.888.281.5182, option 1

International : +800.4567.8988 ou +1.604.629.5182, option 1
L'assistance technique d'urgence est disponible en permanence (24x7) :
2

Amérique du Nord : +1.888.281.5182, option 1, puis composez le 9.

International : +800.4567.8988 ou +1.604.629.5182, option 1, puis composez le 9.
Présentation
Vous pouvez le contacter par courrier électronique à l'adresse : [email protected].
Mise à niveaux
Les mises à niveau des logiciels et des microcodes sont disponibles par téléchargement. Consultez le
site http://avigilon.com/#/support-and-downloads/ pour connaître les mises à jour disponibles.
Retour d'information
Votre avis nous intéresse. Veuillez nous faire parvenir vos éventuels commentaires sur les produits et les
services Avigilon à l'adresse [email protected].
3
Mise en route
1. Après avoir installé le logiciel Avigilon Control Center Virtual Matrix, lancez l'application d'une des
manières suivantes :
o
Double-cliquez sur le raccourci bureau
o
Sélectionnez Tous les programmes ou Toutes les applications > Avigilon > Avigilon
Control Center Virtual Matrix.
.
2. Vous êtes invité à vous connecter.
Figure A. Boîte de dialogue Connexion
1.
a. Dans la liste déroulante Connexion à, sélectionnez le site auquel vous souhaitez vous
connecter. S'il ne figure pas dans la liste, reportez-vous à la section Connexion à
un/déconnexion d'un site pour savoir comment procéder.
b. Ensuite, saisissez le nom d'utilisateur et le mot de passe d'accès au serveur.
c.
Cliquez sur Connexion.
Dès que vous êtes connecté, une vue est automatiquement ajoutée à chaque moniteur connecté au
système. Lorsque vous déplacez la souris, la boîte de dialogue des paramètres apparaît
4
Mise en route
automatiquement sur tous les moniteurs. Si l'un des moniteurs reste inactif, la boîte de dialogue disparaît
automatiquement. Pour plus d'informations sur la modification des paramètres d'un moniteur, reportezvous à la section Modification des paramètres du moniteur.
Pour modifier ou contrôler les éléments affichés dans chaque vue, vous devez vous connecter au même
serveur via le logiciel Avigilon Control Center Client. Ce logiciel vous permet d'ajouter des caméras, des
cartes et des pages Web à chaque vue, et de modifier la disposition de chaque moniteur. Consultez le
Avigilon Control Center Enterprise Client pour plus d'informations.
5
Modification des paramètres du
moniteur
Lorsque vous passez le curseur de la souris sur un moniteur, la boîte de dialogue Paramètres du
moniteur apparaît automatiquement sur tous les moniteurs. Chacune de ces boîtes de dialogue est
propre au moniteur sur lequel elle est affichée. Si l'un des moniteurs reste inactif, la boîte de dialogue
disparaît automatiquement de tous les moniteurs.

Nom du moniteur : attribuez au moniteur un nom évocateur qui vous aidera à l'identifier dans le
logiciel Avigilon Control Center Client. Par défaut, ce nom est formé comme suit :
<nom_ordinateur>-<numéro_moniteur>. Cliquez sur Mettre à jour pour appliquer les
modifications effectuées le cas échéant.

ID logique du moniteur : saisissez un numéro unique permettant d'accéder au moniteur au
moyen de commandes du clavier dans le logiciel client. Cliquez sur Mettre à jour pour appliquer
les modifications effectuées le cas échéant.
6
Modification des paramètres du moniteur

Informations sur le site : cette section indique le site auquel le logiciel Virtual Matrix est
actuellement connecté. Si vous souhaitez accéder à un site différent, reportez-vous à la section
Connexion à un/déconnexion d'un site pour savoir comment procéder.

Pour savoir comment ajouter ou supprimer une vue de moniteur à l'écran, reportez-vous à la
section Ajout et suppression d'un moniteur.
7
Connexion à un/déconnexion d'un
site
Dans la section Mise en route, vous avez appris à vous connecter à un site après le premier lancement
de la matrice virtuelle. Pour vous connecter à un site différent, vous devez accéder à la boîte de dialogue
Paramètres du moniteur.
Note: Il n'est pas possible de connecter les moniteurs à des sites différents. Lorsque vous vous
connectez à un site, tous les moniteurs du système y sont connectés.
1. Délacez la souris à l'écran de façon à afficher la boîte de dialogue Paramètres du moniteur, puis
cliquez sur Changer de site.
2. Dans la boîte de dialogue Connexion qui apparaît, sélectionnez le serveur auquel vous souhaitez
vous connecter dans la liste déroulante, puis saisissez le nom d'utilisateur et le mot de passe
d'accès au site.
3. Si le site qui vous intéresse ne figure pas dans la liste, cliquez sur Rechercher le serveur.
Figure A. Boîte de dialogue Rechercher le site
a. Dans la boîte de dialogue qui s'affiche, indiquez l'adresse IP ou le nom d'hôte du site
auquel vous souhaitez vous connecter.
b. Le port de base par défaut est le 38880. Consultez votre administrateur système s'il a été
modifié dans l'utilitaire d'administration d'Avigilon Control Center. Reportez-vous au
Guide de l'utilisateur Avigilon Control Center Server pour plus d'informations.
c.
Cliquez sur OK, puis saisissez vos informations de connexion au site.
8
Connexion à un/déconnexion d'un site
Une fois connecté au nouveau site, vous êtes automatiquement déconnecté du précédent. Pour vous
déconnecter d'un site, vous devez arrêter le logiciel Virtual Matrix. Pour plus d'informations, reportez-vous
à la section Démarrage et arrêt de la matrice virtuelle.
9
Ajout et suppression d'un moniteur
Par défaut, une vue du logiciel Avigilon Control Center Client est ajoutée à chaque moniteur lorsque la
matrice virtuelle est lancée. Vous pouvez ajouter ou supprimer des vues de moniteur en fonction de vos
besoins.
Ajout d'une vue de moniteur

Délacez la souris à l'écran de façon à afficher la boîte de dialogue Paramètres du moniteur, puis
cliquez sur Ajouter un moniteur.
Une nouvelle vue est automatiquement ajoutée au même moniteur. Dans le logiciel client, la nouvelle vue
est ajoutée au site en tant que nouveau moniteur, et vous pouvez la contrôler de la même manière que
les autres vues affichées par la matrice virtuelle.
Suppression d'une vue de moniteur

Délacez la souris à l'écran de façon à afficher la boîte de dialogue Paramètres du moniteur, puis
cliquez sur Fermer un moniteur.
La boîte de dialogue Paramètres du moniteur est fermée avec la vue, et le moniteur est supprimé du site.
10
Redimensionnement d'une vue de
moniteur
Lorsque le logiciel Virtual Matrix est lancé pour la première fois, la vue de chaque moniteur s'affiche en
mode plein écran. Vous pouvez cependant en réduire la taille si nécessaire.

Pour agrandir ou réduire une vue, déplacez la souris à l'écran de façon à afficher la barre d'outils,
puis cliquez sur
.
Une fois la vue réduite, vous pouvez la redimensionner en fonction de vos besoins, en cliquant sur l'un
des coins de la fenêtre et en le faisant glisser.
11
Démarrage et arrêt de la matrice
virtuelle
Démarrage de la matrice virtuelle
Pour démarrer le logiciel Virtual Matrix, suivez la procédure décrite à la section Mise en route. Par défaut,
l'application se connecte automatiquement au dernier site auquel elle était connectée. Si vous êtes invité
à vous connecter, cela signifie généralement que le site est hors ligne.
Si vous souhaitez que la matrice virtuelle accède à un site différent, cliquez sur Changer de site dans la
boîte de dialogue Paramètres du moniteur. Pour plus d'informations, reportez-vous à la section
Connexions aux/Déconnexion des serveurs.
Arrêt de la matrice virtuelle
Pour arrêter le logiciel Virtual Matrix, déplacez la souris à l'écran de façon à afficher la barre d'outils, puis
sur n'importe quel moniteur. Le logiciel Virtual Matrix est alors arrêté sur le système, et
cliquez sur
toutes les vues de moniteur sont fermées.
12
Démarrage et arrêt de la matrice virtuelle
Lorsque le logiciel est arrêté, les moniteurs demeurent répertoriés dans le logiciel Avigilon Control Center
Client. Tout changement apporté aux paramètres d'affichage du moniteur sont appliqués lors du prochain
lancement de la matrice virtuelle.
