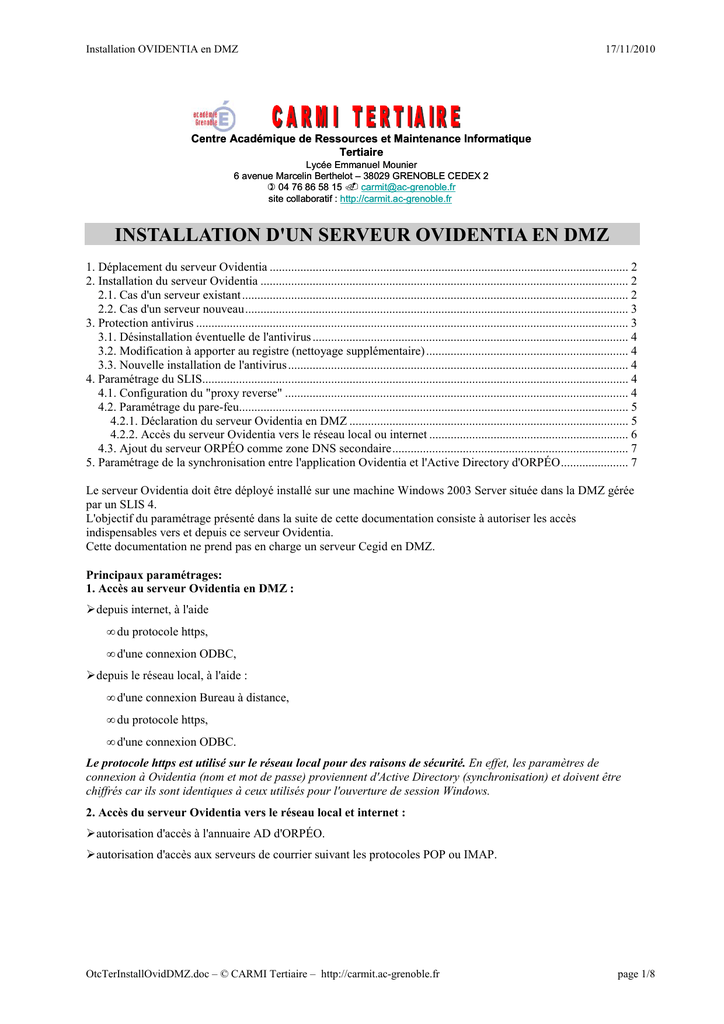

Installation OVIDENTIA en DMZ
17/11/2010
Centre Académique de Ressources et Maintenance Informatique
Tertiaire
Lycée Emmanuel Mounier
6 avenue Marcelin Berthelot – 38029 GRENOBLE CEDEX 2
04 76 86 58 15 [email protected]
site collaboratif : http://carmit.ac-grenoble.fr
INSTALLATION D'UN SERVEUR OVIDENTIA EN DMZ
1. Déplacement du serveur Ovidentia ..................................................................................................................... 2
2. Installation du serveur Ovidentia ........................................................................................................................ 2
2.1. Cas d'un serveur existant .............................................................................................................................. 2
2.2. Cas d'un serveur nouveau............................................................................................................................. 3
3. Protection antivirus ............................................................................................................................................. 3
3.1. Désinstallation éventuelle de l'antivirus ....................................................................................................... 4
3.2. Modification à apporter au registre (nettoyage supplémentaire) .................................................................. 4
3.3. Nouvelle installation de l'antivirus ............................................................................................................... 4
4. Paramétrage du SLIS........................................................................................................................................... 4
4.1. Configuration du "proxy reverse" ................................................................................................................ 4
4.2. Paramétrage du pare-feu............................................................................................................................... 5
4.2.1. Déclaration du serveur Ovidentia en DMZ ........................................................................................... 5
4.2.2. Accès du serveur Ovidentia vers le réseau local ou internet ................................................................. 6
4.3. Ajout du serveur ORPÉO comme zone DNS secondaire............................................................................. 7
5. Paramétrage de la synchronisation entre l'application Ovidentia et l'Active Directory d'ORPÉO...................... 7
Le serveur Ovidentia doit être déployé installé sur une machine Windows 2003 Server située dans la DMZ gérée
par un SLIS 4.
L'objectif du paramétrage présenté dans la suite de cette documentation consiste à autoriser les accès
indispensables vers et depuis ce serveur Ovidentia.
Cette documentation ne prend pas en charge un serveur Cegid en DMZ.
Principaux paramétrages:
1. Accès au serveur Ovidentia en DMZ :
depuis internet, à l'aide
• du protocole https,
• d'une connexion ODBC,
depuis le réseau local, à l'aide :
• d'une connexion Bureau à distance,
• du protocole https,
• d'une connexion ODBC.
Le protocole https est utilisé sur le réseau local pour des raisons de sécurité. En effet, les paramètres de
connexion à Ovidentia (nom et mot de passe) proviennent d'Active Directory (synchronisation) et doivent être
chiffrés car ils sont identiques à ceux utilisés pour l'ouverture de session Windows.
2. Accès du serveur Ovidentia vers le réseau local et internet :
autorisation d'accès à l'annuaire AD d'ORPÉO.
autorisation d'accès aux serveurs de courrier suivant les protocoles POP ou IMAP.
OtcTerInstallOvidDMZ.doc – © CARMI Tertiaire – http://carmit.ac-grenoble.fr
page 1/8
17/11/2010
1. Déplacement du serveur Ovidentia
La machine hébergeant le serveur Ovidentia doit être branchée à un commutateur situé en DMZ (derrière la 3ème
carte réseau du SLIS 4).
Pour un serveur OVIDENTIA existant situé sur le réseau local tertiaire, il est conseillé de modifier le
paramétrage de la carte réseau avant son déplacement :
ouvrir une session sur le serveur Ovidentia en administrateur,
Panneau de configuration, Réseau, Configuration, TCP/IP, Propriétés,
• Adresse IP : 192.168.234.211,
• Passerelle : 192.168.234.1,
• Serveur DNS préféré : 192.168.234.1.
2. Installation du serveur Ovidentia
2.1. Cas d'un serveur existant
La procédure d'installation suivante a pour objectif la modification du paramétrage du serveur Ovidentia pour
permettre l’accès au serveur Ovidentia déplacé dans la DMZ.
L'installation s'effectue à partir du fichier Ovidentia_DMZ.exe à télécharger sur le site du CARMI Tertiaire
http://carmit.ac-grenoble.fr/index.php?tg=fileman&id=72&gr=Y&path=CtOvidentia%2FCtOvidTelecharg&idf=2564&file=Ovidentia_DMZ.exe&sAction=getFile
Ouvrir une session sur le serveur Ovidentia en Administrateur1.
Télécharger le fichier Ovidentia_DMZ.exe.
Exécuter le fichier autodécompressible.
Exécuter le fichier C:\_Ovidentia\dmz.bat.
Saisir les différentes informations requises par le script :
1
Ne pas arrêter les services Apache2.2 et MySQL.
page 2/8
17/11/2010
• disque des données,
• identifiant et mot de passe de l'administrateur de la base de données MySQL de l'application Ovidentia,
• nom du SLIS,
• adresse IP (192.168.234.1) et port (3128) du serveur proxy (SLIS) à l'intérieur de la DMZ,
• adresse IP (192.168.234.6) et port (25) du serveur de courrier sortant SMTP (LCS) à l'intérieur de la DMZ,
• adresse du compte de messagerie du coordonnateur tertiaire (compte l3 ou s3).
Le script sauvegardera les fichiers de configuration httpd.conf, php.ini ainsi et config.php. Il importera le
nouveau modèle des fichiers de configuration httpd.conf et php.ini qu'il adaptera à la configuration du site. Il
modifiera également le fichier config.php (modification du paramètre $babUrl pour tenir compte de la
nouvelle adresse du serveur Ovidentia). Le serveur Apache2.2 sera arrêté puis relancé avec les nouveaux
paramètres de configuration.
L'accès au serveur Ovidentia ne s'effectuera plus que suivant le protocole https : la nouvelle adresse à utiliser
est affichée : elle est à communiquer à l'ensemble des utilisateurs d'Ovidentia.
2.2. Cas d'un serveur nouveau
L'installation s'effectue à partir de la version 7.3.1 à télécharger sur le site du CARMI Tertiaire
http://carmit.ac-grenoble.fr/index.php?tg=articles&topics=227
Ouvrir une session sur le serveur Ovidentia en administrateur,
télécharger sur le site http://carmit.ac-grenoble.fr la dernière version d'Ovidentia,
exécuter le fichier téléchargé et accepter la décompression de l'archive à la racine du disque C:,
menu Démarrer, Exécuter, saisir la commande "C:\_Ovidentia\OTCterInstall.bat",
accepter l'installation d'un serveur A-M-P (réponse : O),
saisir la lettre correspondant au choix du disque des données et valider,
si le disque des données est le disque système, un message de mise en garde apparaît. Confirmer par le choix
précédemment effectué et valider,
valider les différents messages,
choisir 1 pour la copie des raccourcis de l'administrateur des serveurs Apache 2.2 et MySQL,
saisir les différentes informations requises par le script :
• nom du SLIS,
• adresse IP (192.168.234.1) et port (3128) du serveur proxy (SLIS) à l'intérieur de la DMZ,
• adresse IP (192.168.234.6) et port (25) du serveur de courrier sortant SMTP (LCS) à l'intérieur de la DMZ,
• adresse du compte de messagerie du coordonnateur tertiaire (compte l3 ou s3),
• nom de l'établissement.
la procédure d'installation se termine.
Pour plus d'informations, se reporter à la procédure d'installation décrite sur le site du CARMI Tertiaire :
http://carmit.ac-grenoble.fr/index.php?tg=fileman&sAction=getFile&inl=1&id=72&gr=Y&path=CtOvidentia%2FCtOvidTelecharg&file=OTCterOO.exe&idf=2256
3. Protection antivirus
Pour assurer la protection du serveur Ovidentia vis-à-vis des virus, il est nécessaire que Norton Antivirus soit
installé et paramétré.
page 3/8
17/11/2010
3.1. Désinstallation éventuelle de l'antivirus
Comme le serveur Ovidentia est installé dans la DMZ (donc hors du domaine ORPÉO), l'installation de Norton
doit être effectuée en autonome. Il est nécessaire de désinstaller l'éventuelle installation précédente de Norton en
utilisant l'utilitaireNoNav.
Télécharger NoNav2-613.exe sur le site du CARMI Tertiaire (dans CtCarmiPrive/temp).
Exécuter le fichier téléchargé en utilisant les options recommandées.
Redémarrer le serveur.
3.2. Modification à apporter au registre (nettoyage supplémentaire)
Il est nécessaire de parachever la désinstallation en enlevant toutes les clés dans la base de registre qui font
référence à Norton afin que la procédure de LiveUpdate se fasse correctement.
(procédure à préciser, la désinstallation n'est pas toujours facile)
3.3. Nouvelle installation de l'antivirus
Télécharger SAVCE_10-1-6_AllWin_FR.zip (CtCoordoPrive/AutresOutils).
Décompresser le fichier ainsi téléchargé.
Exécuter le fichier setup.exe
Installer comme pour un poste autonome (installation par défaut, tout confirmer).
Réaliser la mise à jour par LiveUpdate.
Paramétrer la protection comme indiqué dans le fichier conf2003srv.pdf présent sur le serveur Ovidentia.
4. Paramétrage du SLIS
Chaque paragraphe inclut un item "Vérification du fonctionnement" afin de bien comprendre l'objectif de
chaque paramétrage.
Il est nécessaire de paramétrer le SLIS pour autoriser certaines communications avec le serveur Ovidentia en
DMZ.
Se connecter à l'interface d'administration de SLIS4 via un navigateur depuis une machine quelconque (réseau
local, internet) à partir de l'URL : https://172.16.0.1:1098.
4.1. Configuration du "proxy reverse"
Le serveur Ovidentia sera désormais considéré comme un sous domaine virtuel du SLIS.
Pour cela, il est nécessaire au préalable de déclarer une entrée dans le DNS.
Menu Réseau, DNS, Entrées DNS, Ajouter une entrée
• Adresse IP : saisir l’adresse du SLIS à l’intérieur du réseau local "172.16.0.1"
• Nom : saisir "ovidentia"
• Commentaire : saisir "Serveur Ovidentia"
• Zone à laquelle ajouter l'enregistrement DNS : cocher "<nom du SLIS>"
• Valider
Le proxy reverse peut ensuite être mis en place.
Menu Réseau, Proxy inverse, Ajouter une redirection
• Description : Serveur Ovidentia
• Source des requêtes : sélectionner "Toutes les sources"
• Requêtes sortantes : cocher "Utiliser la redirection par hôte virtuel"
• Nom de l'hôte virtuel : saisir "ovidentia"
page 4/8
17/11/2010
• Cible de la redirection (Url distante) : saisir "http://192.168.234.211/"
• Options SSL (Comportement SSL) : sélectionner "Forcer l'utilisation du protocole http sécurisé"
• Valider
Vérification du fonctionnement
À partir d'une machine située à l’intérieur ou à l’extérieur du réseau local, saisir l'adresse :
https://ovidentia.<nom du SLIS>
La page d’accueil publique du site s’affiche (ne pas chercher à ce niveau de s’authentifier sur le site).
4.2. Paramétrage du pare-feu
4.2.1. Déclaration du serveur Ovidentia en DMZ
Menu Sécurité, pare-feu, pare-feu.
Administration de la DMZ, cliquer sur "vue d'ensemble".
Déclarer une nouvelle machine sur la DMZ.
Saisir "Serveur OVIDENTIA" et son adresse IP "192.168.234.211"
la machine se trouve dans la liste des hôtes.
a) Autorisation d'utilisation du bureau à distance depuis le réseau local
Le local technique est parfois exigu et l'accès direct au serveur Ovidentia est parfois difficile. L'utilisation du
bureau à distance est donc nécessaire pour réaliser la maintenance du serveur (mise à jour, gestion des
sauvegardes…).
Mise en place de la règle du pare-feu
Menu Sécurité, pare-feu, pare-feu,
Administration de la DMZ, cliquer sur "vue d'ensemble",
pour la machine "Serveur OVIDENTIA", cliquer sur l'icône modifier,
Services proposés par l'hôte, créer une règle :
• donner une description courte : "RL bureau distant",
• autoriser la source depuis le réseau local : 0.0.0.0/0,
• choisir le(s) port(s) source(s) Le(s) port(s) source(s) : all,
• choisir le protocole : tcp,
• choisir le port d'écoute : Le port d'écoute : 3389,
• Adresse et port 'natté' : Voulez-vous 'natter' l'adresse et le port depuis le SLIS ? cocher "Yes",
• Saisir le port d'écoute pour le slis : 3390, Valider.
Lorsque le SLIS reçoit une requête à destination de cette adresse (IP ou nom du SLIS) associée à ce port
(3390), il transmet le flux vers l'adresse du serveur Ovidentia dont le port d'écoute est 3389.
Autorisation du bureau à distance sur le serveur Ovidentia
clic droit Propriétés sur Poste de travail,
onglet Utilisation à distance, cocher "Autoriser les utilisateurs à se connecter à distance à cet ordinateur", Ok
(le compte Administrateur local de la machine est automatiquement autorisé).
À partir d'une machine du réseau local, lancer une connexion bureau à distance.
Saisir : 172.16.0.1:3390 ou <nom du SLIS>:3390,
Nom d'utilisateur : "administrateur", saisir le mot de passe.
b) Autorisation d'une connexion ODBC depuis le réseau local
Cette règle permet d'accéder depuis le réseau local à des bases de données via le serveur MySql.
page 5/8
17/11/2010
pour la machine "Serveur OVIDENTIA", cliquer sur l'icône "modifier",
• donner une description courte : "RL ODBC",
• autoriser la source depuis le réseau local : 0.0.0.0/0,
• Adresse et port 'natté' : Voulez-vous 'natter' l'adresse et le port depuis le SLIS ? cocher "Non", Valider.
Lorsque le SLIS reçoit une requête à destination de cette adresse (IP du serveur Ovidentia), il transmet le flux
vers l'adresse du serveur Ovidentia dont le port d'écoute est 3306.
À partir d'une machine du réseau local, configurer une connexion ODBC,
Pour cela, il est nécessaire de disposer d'un accès à une base de données sur le serveur MySql avec un compte
valide (testé sous PhpMyAdmin).
Pour un exemple, voir le document "FormVirtual2010UsagesPedago.doc".
Remarque : pour le champ "Serveur", renseigner l'adresse du serveur Ovidentia (192.168.234.211)2.
c) Autorisation d'une connexion ODBC depuis internet
Cette règle permet d'accéder depuis internet à des bases de données via le serveur MySql.
pour la machine "Serveur OVIDENTIA", cliquer sur l'icône "modifier",
• donner une description courte : "Web - ODBC",
• autoriser la source depuis internet : 0.0.0.0/0,
• Adresse et port 'natté' : Voulez-vous 'natter' l'adresse et le port depuis le SLIS ? cocher "Yes",
• Saisir le port d'écoute pour le slis : 3306, Valider.
Lorsque le SLIS reçoit une requête à destination de cette adresse (IP ou nom du SLIS) associée à ce port
(3306), il transmet le flux vers l'adresse du serveur Ovidentia dont le port d'écoute est également 3306.
à partir d'une machine extérieure au lycée, configurer une connexion odbc,
Pour le champ "Serveur", renseigner l'adresse ou le nom du SLIS.
4.2.2. Accès du serveur Ovidentia vers le réseau local ou internet
a) Autorisation d'accès à l'annuaire AD d'ORPÉO
2
Il est possible également de natter et d'indiquer ici l'adresse ou le nom du SLIS.
page 6/8
17/11/2010
Droits d'accès sortants de l'hôte, créer une règle :
• donner une description courte : "Accès AD ORPÉO",
• choisir le schéma : Consulter un annuaire ldap(s),
• autoriser l'accès sortant : vers le réseau local : 172.16.200.11,
• cible : accepter, Valider.
Afin d'accéder à l'annuaire Active Directory d'ORPÉO, il est nécessaire d'ajouter le serveur ORPÉO comme
DNS secondaire dans le SLIS (cf. paragraphe suivant).
b) Autorisation d'accès aux serveurs de messagerie
Cette règle est nécessaire si la messagerie Ovidentia est utilisée.
Droits d'accès sortants de l'hôte, créer une règle :
• donner une description courte : "Accès Serveurs de messagerie",
• choisir le schéma : Consultation par un client de messagerie pop(s) imap(s)
• autoriser l'accès sortant : vers internet : 0.0.0.0/0,
• cible : accepter, Valider.
4.3. Ajout du serveur ORPÉO comme zone DNS secondaire
Menu Réseau, DNS, Zones secondaires,
Nom de la zone : orpeo.local,
Serveur maître de la zone : 172.16.200.11,
cliquer sur "Ajouter".
Configuration du serveur DNS sur le serveur ORPÉO
L'adresse IP du SLIS doit être incluse dans le transfert de zone du serveur DNS :
Démarrer, Programmes, Outils d'administration, DNS,
développer Zones de recherche directes, orpeo.local,
sélectionner orpeo.local, clic droit, Propriétés,
onglet Transfert de zone, cocher :
• "Autoriser les transferts de zone",
• "Uniquement vers les serveurs suivants",
saisir l'adresse IP du SLIS, 172.16.0.1, Ajouter, Ok.
La vérification du fonctionnement est réalisée au § 5.
5. Paramétrage de la synchronisation entre l'application
Ovidentia et l'Active Directory d'ORPÉO
À partir d'une machine du réseau local, lancer un navigateur,
saisir l'adresse : https://ovidentia.<Nom du SLIS>
(ne pas oublier le point après ovidentia)
se connecter en EtabAdmin,
menu Synchronisation AD, Paramétrage, Mise en place de la synchronisation, et saisir les informations
suivantes :
page 7/8
• Nom de l'établissement :
serveur ORPÉO,
• Nom de l'hôte :
• Port :
correspond au nom d'UO de l'établissement dans l'Active Directory sur le
correspond au nom NETBIOS du serveur ORPÉO (par ex. 1AA11111),
• Nom du domaine DNS :
• Suffixe DNS :
17/11/2010
orpeo,
local,
389,
• Nom de l'administrateur :
ldapreader,
• Mot de passe associé :
******** (P@ssw0rd),
• Méthode d'authentification, choisir "Active Directory d'ORPÉO",
• Cliquer sur le bouton "Valider".
Le message suivant doit apparaître : "Inscription réussie du paramétrage de la synchronisation".
page 8/8

installation d`un serveur ovidentia en dmz

Transcription

Documents pareils

Ovidentia - presentation

Ovidentia Installation / Update Guide

Installation OVIDENTIA en DMZ

Le bac pro Commerce, en deux ans, après un CAP des métiers de

Installation et mise à jour d`Ovidentia

Documentation

Sauvegarde et restauration d`Ovidentia

Connecteur Swish

Application Note Création d`une DMZ

Accès Internet Mutualisé

Rapport de test de matériel
