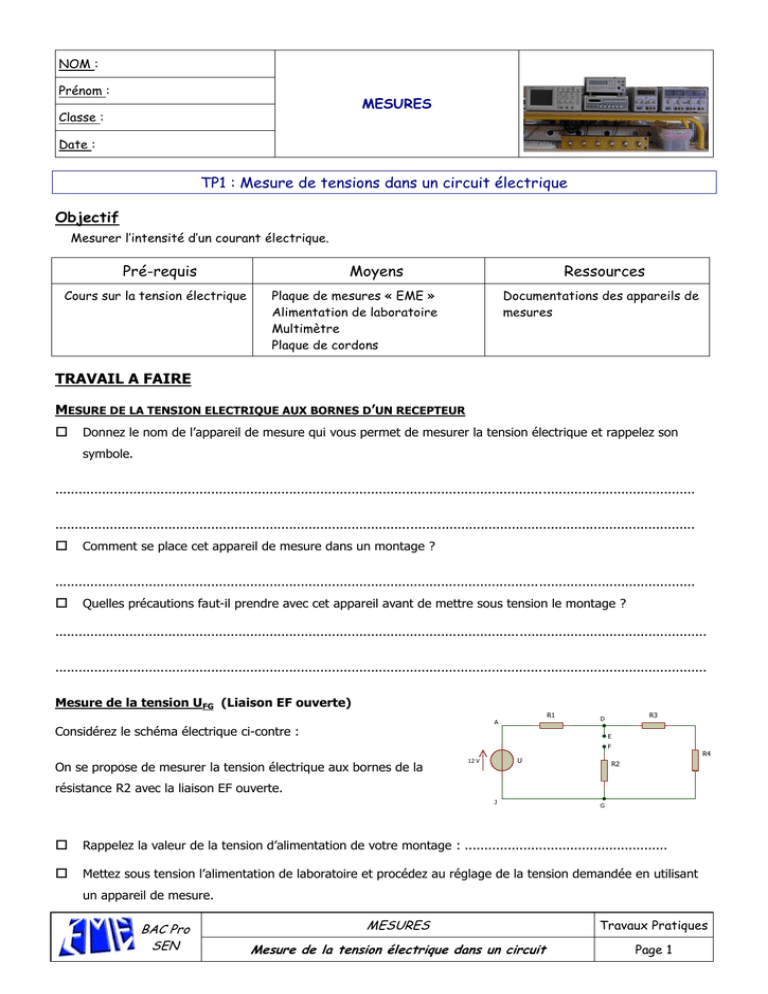

TP : Mesures de tensions dans un circuit électrique

NOM :
Prénom :
MESURES
Classe :
Date :
TP1 : Mesure de tensions dans un circuit électrique
Objectif
Mesurer l’intensité d’un courant électrique.
Pré-requis
Cours sur la tension électrique
Moyens
Ressources
Plaque de mesures « EME »
Alimentation de laboratoire
Multimètre
Plaque de cordons
Documentations des appareils de
mesures
TRAVAIL A FAIRE
MESURE DE LA TENSION ELECTRIQUE AUX BORNES D’UN RECEPTEUR

Donnez le nom de l’appareil de mesure qui vous permet de mesurer la tension électrique et rappelez son
symbole.
....................................................................................................................................................................
....................................................................................................................................................................

Comment se place cet appareil de mesure dans un montage ?
....................................................................................................................................................................

Quelles précautions faut-il prendre avec cet appareil avant de mettre sous tension le montage ?
.......................................................................................................................................................................
.......................................................................................................................................................................
Mesure de la tension UFG (Liaison EF ouverte)
R1
A
Considérez le schéma électrique ci-contre :
R3
D
E
F
On se propose de mesurer la tension électrique aux bornes de la
U
12 V
R4
R2
résistance R2 avec la liaison EF ouverte.
J
G

Rappelez la valeur de la tension d’alimentation de votre montage : ....................................................

Mettez sous tension l’alimentation de laboratoire et procédez au réglage de la tension demandée en utilisant
un appareil de mesure.
BAC Pro
SEN
MESURES
Travaux Pratiques
Mesure de la tension électrique dans un circuit
Page 1

Mettez hors tension votre alimentation.

Complétez le schéma de câblage ci-dessous afin qu’il soit identique au schéma demandé et vous permette de
mesurer la tension UFG
A
B
C
D
R1
R3
K
L
E
N
F
R4
GPC 3030
R2
M
J
I
H
Q
G
P

Donnez le nombre de cordons à utiliser pour réaliser ce montage : ........................................................

Réalisez votre montage.

Faites valider votre montage.

Mettez sous tension l’alimentation de laboratoire.

Procédez à la mesure de la tension UFG.

Donnez un ordre de grandeur de l’intensité du courant électrique traversant la résistance R2
UFG = ...........................
.................................................................................................................................................................

Mettez hors tension l’alimentation.
Mesure de la tension UFG (Liaison EF fermée)
R1
A
R3
D
Considérez le schéma électrique ci-contre :
E
F
On se propose de mesurer la tension électrique aux bornes de la
U
12 V
R4
R2
résistance R2 avec la liaison EF fermée.

Complétez le schéma de câblage ci-dessous afin qu’il soit
J
G
identique au schéma demandé et vous permette de mesurer la tension UFG
A
B
C
D
R1
R3
K
L
E
N
F
R4
GPC 3030
R2
M
J

I
H
G
Q
P
Donnez le nombre de cordons à utiliser pour réaliser ce montage : ........................................................
BAC Pro
SEN
MESURES
Travaux Pratiques
Mesure de la tension électrique dans un circuit
Page 2

Réalisez votre montage.

Faites valider votre montage.

Mettez sous tension l’alimentation de laboratoire.

Procédez à la mesure de la tension UFG.

Un courant traverse-t-il la résistance R2 ? Justifiez votre réponse
UFG = ...........................
.................................................................................................................................................................
 Mettez hors tension l’alimentation.
Conclusion
Surlignez parmi les propositions suivantes, celle(s) qui vous parait(ssent) juste(s) :
Un récepteur présente entre ses bornes une ddp si celui-ci est parcouru par un courant électrique.
Un récepteur présente entre ses bornes une ddp si celui-ci n’est pas parcouru par un courant électrique.
La tension aux bornes d’un récepteur est nulle si aucun courant électrique ne le parcourt.
MESURE DE LA TENSION ELECTRIQUE AUX BORNES D’UN INTERRUPTEUR
Mesure de la tension aux bornes de l’interrupteur [EF] ouvert
Considérez le schéma électrique ci-contre :
R1
A
On se propose de mesurer la tension électrique aux bornes de
E
F
l’interrupteur [EF] ouvert.

R3
D
U
12 V
R4
R2
Complétez le schéma de câblage ci-dessous afin qu’il soit
identique au schéma demandé et vous permette de mesurer la
J
G
tension UEF
A
B
C
D
R1
R3
K
L
E
N
F
R4
GPC 3030
R2
M
J
I
H
G
Q
P

Donnez le nombre de cordons à utiliser pour réaliser ce montage : ........................................................

Réalisez votre montage.

Faites valider votre montage.

Mettez sous tension l’alimentation de laboratoire.

Procédez à la mesure de la tension UEF.

Mettez hors tension l’alimentation.
BAC Pro
SEN
UEF = ...........................
MESURES
Travaux Pratiques
Mesure de la tension électrique dans un circuit
Page 3
Mesure de la tension aux bornes de l’interrupteur [EF] fermé
Considérez le schéma électrique ci-contre :
R1
A
On se propose de mesurer la tension électrique aux bornes de
E
l’interrupteur [EF] fermé.

R3
D
F
U
12 V
Complétez le schéma de câblage ci-dessous afin qu’il soit
R4
R2
identique au schéma demandé et vous permette de mesurer la
J
tension UEF
A
B
D
R1
C
G
R3
K
L
E
N
F
R4
GPC 3030
R2
M
J
I
H
Q
G
P

Donnez le nombre de cordons à utiliser pour réaliser ce montage : ........................................................

Réalisez votre montage.

Faites valider votre montage.

Mettez sous tension l’alimentation de laboratoire.

Procédez à la mesure de la tension UEF.

Mettez hors tension l’alimentation.
UEF = ...........................
Conclusion
Surlignez parmi les propositions suivantes, celle(s) qui vous parait(ssent) juste(s) :
La tension aux bornes d’un interrupteur est nulle si celui-ci est ouvert.
La tension aux bornes d’un interrupteur est nulle si celui-ci est fermé.
La tension aux bornes d’un interrupteur est différente de zéro si celui-ci est fermé.
La tension aux bornes d’un interrupteur est différente de zéro si celui-ci est ouvert.
MESURE DE LA TENSION ELECTRIQUE AUX BORNES D’UNE
LIGNE PARFAITE
R1
A
R3
D
Considérez le schéma électrique ci-contre :
L
E
R2
R4
U
12 V
On se propose de mesurer la tension électrique aux bornes
de la ligne [DE].
J
BAC Pro
SEN
M
G
MESURES
Travaux Pratiques
Mesure de la tension électrique dans un circuit
Page 4

Complétez le schéma de câblage ci-dessous afin qu’il soit identique au schéma demandé et vous permette de
mesurer la tension UDE
A
B
D
R1
C
R3
K
L
E
N
F
R4
GPC 3030
R2
M
J
I
H
Q
G
P

Donnez le nombre de cordons à utiliser pour réaliser ce montage : ........................................................

Réalisez votre montage.

Faites valider votre montage.

Mettez sous tension l’alimentation de laboratoire.

Procédez à la mesure de la tension UDE.

Procédez à la mesure de la tension UKL.

Procédez à la mesure de la tension UNM.

Mettez hors tension l’alimentation.
UDE = ...........................
UKL = ...........................
UNM = ...........................
Conclusion
Surlignez parmi les propositions suivantes, celle(s) qui vous parait(ssent) juste(s) :
La tension aux bornes d’une ligne parfaite est nulle en toute circonstance.
La tension aux bornes d’un ligne parfaite est différente de zéro.
VERIFICATION DE LA LOI DE MAILLES PAR LA MESURE
R1
A
Considérez le schéma électrique ci-contre :
R3
D
R2
On se propose de mesurer la tension électrique aux bornes des
R4
U
12 V
L
différents éléments présents dans le montage.
J

M
G
Complétez le schéma de câblage ci-dessous afin de réaliser ce montage.
A
B
C
R1
D
R3
K
L
E
N
F
R4
GPC 3030
R2
M
J
BAC Pro
SEN
I
H
G
Q
P
MESURES
Travaux Pratiques
Mesure de la tension électrique dans un circuit
Page 5

Donnez le nombre de cordons à utiliser pour réaliser ce montage : ........................................................

Réalisez votre montage.

Faites valider votre montage.

Mettez sous tension l’alimentation de laboratoire.

Complétez le tableau ci-dessous en procédant à la mesure des tensions demandées.
UDG

UDL
UGJ
Mettez hors tension
l’alimentation.

UMG
UAJ
R1
A
ULM
R3
D
L
Fléchez sur le schéma cicontre les tensions relevées
R2
précédemment.

UAD
R4
U
12 V
Indiquez le nombre de mailles
présentes sur ce montage et
citez-les.
J
NM
G
.................................................................................................................................................................
.................................................................................................................................................................
.................................................................................................................................................................
.................................................................................................................................................................

Enoncez la loi de mailles relatives à chaque maille citée précédemment et assurez-vous que les valeurs
mesurées précédemment vous permettent de la valider
.................................................................................................................................................................
.................................................................................................................................................................
.................................................................................................................................................................
.................................................................................................................................................................
.................................................................................................................................................................
.................................................................................................................................................................
.................................................................................................................................................................
BAC Pro
SEN
MESURES
Travaux Pratiques
Mesure de la tension électrique dans un circuit
Page 6
