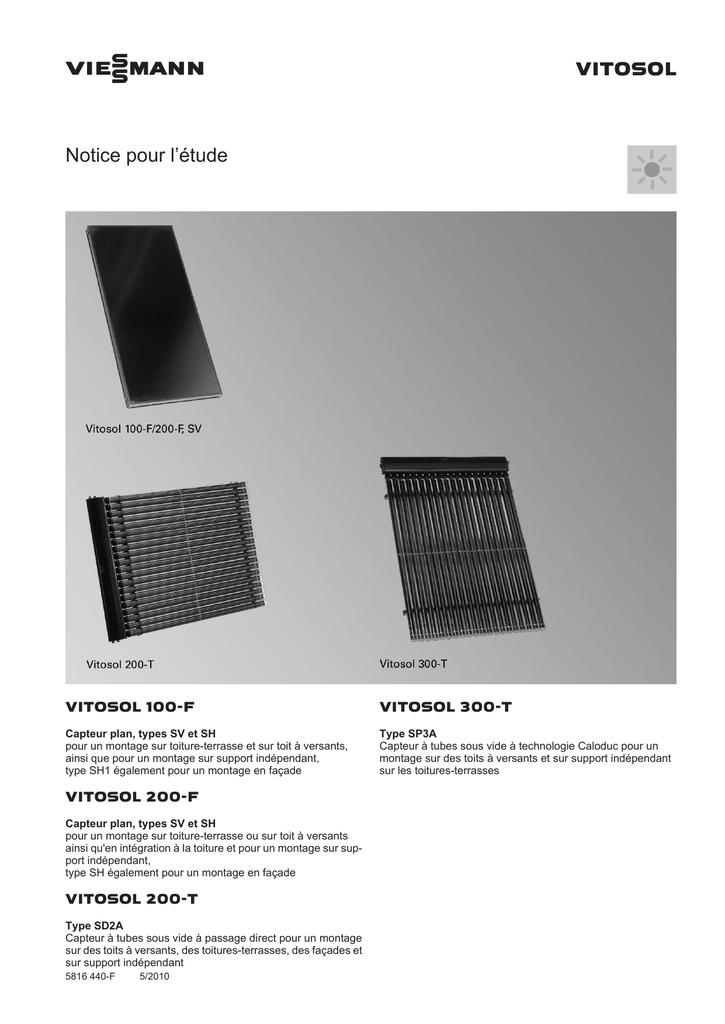

VIESMANN
VITOSOL
Notice pour l’étude
VITOSOL 100-F
VITOSOL 300-T
Capteur plan, types SV et SH
pour un montage sur toiture-terrasse et sur toit à versants,
ainsi que pour un montage sur support indépendant,
type SH1 également pour un montage en façade
Type SP3A
Capteur à tubes sous vide à technologie Caloduc pour un
montage sur des toits à versants et sur support indépendant
sur les toitures-terrasses
VITOSOL 200-F
Capteur plan, types SV et SH
pour un montage sur toiture-terrasse ou sur toit à versants
ainsi qu'en intégration à la toiture et pour un montage sur support indépendant,
type SH également pour un montage en façade
VITOSOL 200-T
Type SD2A
Capteur à tubes sous vide à passage direct pour un montage
sur des toits à versants, des toitures-terrasses, des façades et
sur support indépendant
5816 440-F
5/2010
