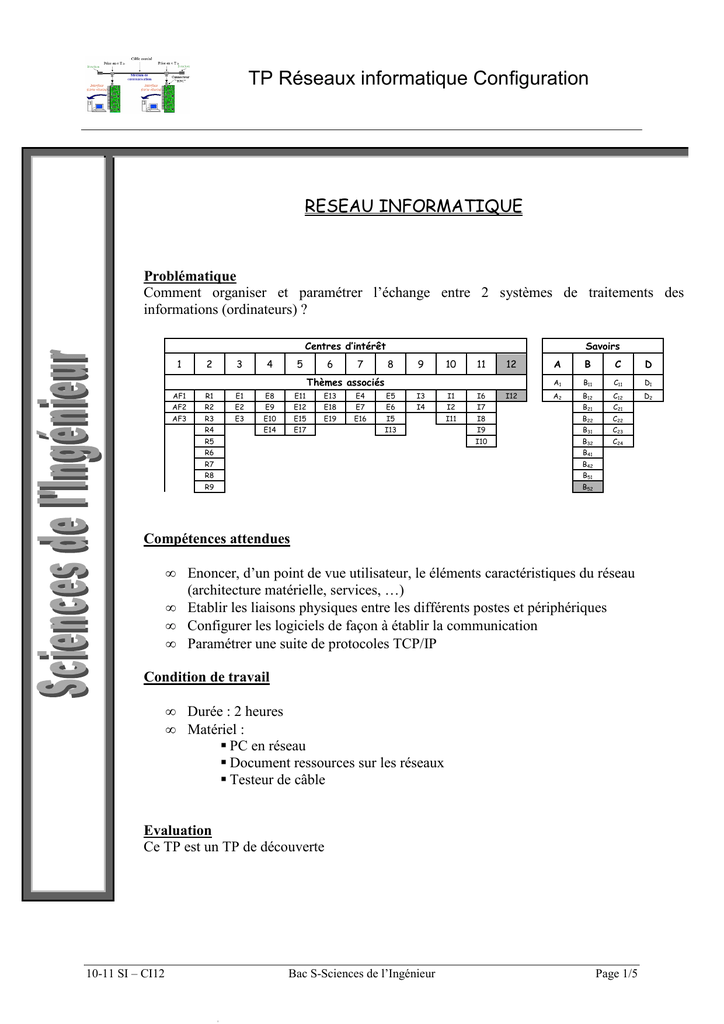

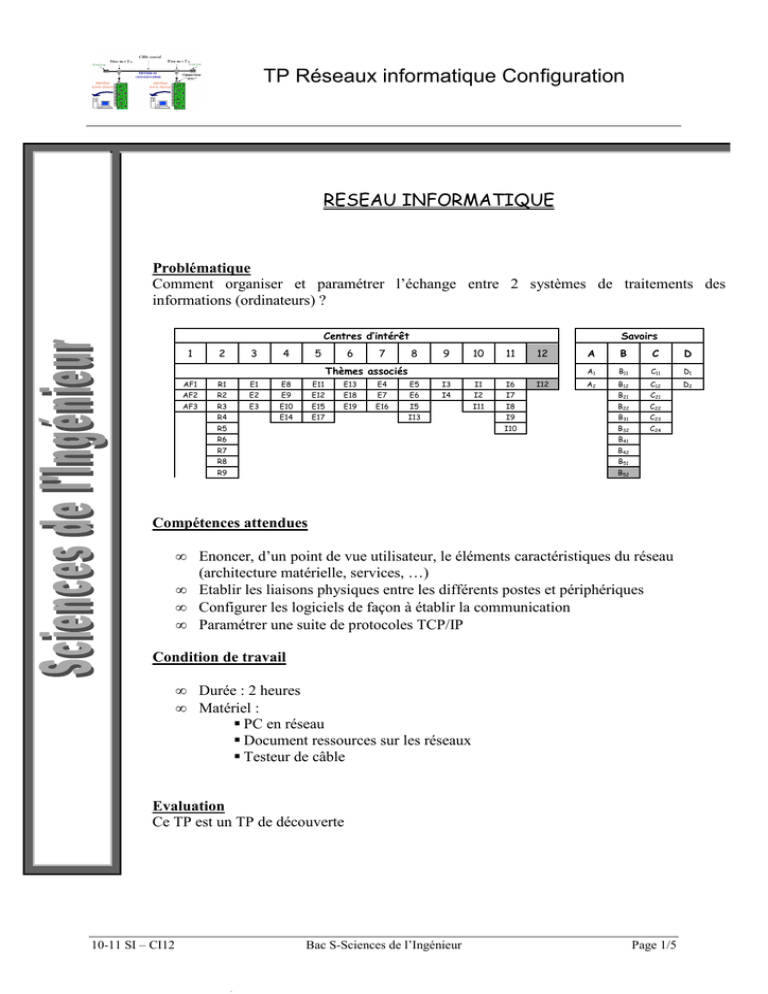

TP Réseaux informatique Configuration

TP Réseaux informatique Configuration
RESEAU INFORMATIQUE
Problématique
Comment organiser et paramétrer l’échange entre 2 systèmes de traitements des
informations (ordinateurs) ?
Centres d’intérêt
1
2
3
4
5
6
AF1
R1
E1
E8
E11
E13
AF2
R2
E2
E9
E12
AF3
R3
E3
E10
E15
E14
E17
7
Savoirs
8
9
10
11
12
A
A1
B11
C11
D1
E4
E5
I3
I1
I6
I12
A2
B12
C12
D2
E18
E7
E6
I4
I2
I7
B21
C21
E19
E16
I5
I11
I8
B22
C22
I9
B31
C23
I10
B32
C24
Thèmes associés
R4
I13
R5
B
R6
B41
R7
B42
R8
B51
R9
B52
C
Compétences attendues
•
•
•
•
Enoncer, d’un point de vue utilisateur, le éléments caractéristiques du réseau
(architecture matérielle, services, …)
Etablir les liaisons physiques entre les différents postes et périphériques
Configurer les logiciels de façon à établir la communication
Paramétrer une suite de protocoles TCP/IP
Condition de travail
•
•
Durée : 2 heures
Matériel :
PC en réseau
Document ressources sur les réseaux
Testeur de câble
Evaluation
Ce TP est un TP de découverte
10-11 SI – CI12
Bac S-Sciences de l’Ingénieur
I
Page 1/5
D
TP Réseaux informatique Configuration
1
Etude de la structure du réseau (10 min)
a- A partir des éléments du cours (accessible sur le réseau CI12) répondre :
quel type de structure matérielle (topologie) a-t-on ?
b- Suivre les fils de liaison du réseau informatique puis représenter (sous
forme dessinée) le cheminement d’une information et les différents
matériels utilisés sur ce réseau en partant de l’intérieur d’un PC (x) pour
aller vers l’intérieur d’un autre PC (y) (représenter les cordons, le hub, …).
?
PC (y)
PC (x)
2
Câblage physique d’un ordinateur au réseau (10 min)
a- Débrancher le cordon de brassage du PC puis vérifier les connexions entre
les 2 prises RJ45 (avec le testeur de câble réseau ou un multimètre) et
représenter les connexions (quelle borne du connecteur de gauche est
connectée à quelle borne du connecteur de droite).
1
2 12
33
44
5
56
67
78
8
8
8
77
66
55
4
43
32
21
1
Est-ce un câble croisé1 ou un câble droit2 (expliquer) ?
b- Refaire le branchement du PC à la prise réseau ou au Hub.
Faire vérifier par le professeur votre installation
c- Allumer le PC. Que s’est-il passé sur les LEDs des Hubs (si le PC est relié à
un Hub) et sur la LED de la carte réseau du PC ?
3
Paramétrage de la carte réseau (1h30)
1
Croisé : Un tel câble permet de relier directement 2 PC entre eux en croisant la borne servant à l’émission (Rx) du
connecteur 1 avec la borne servant à la réception (Tx) du connecteur 2 et inversement.
2
Droit : Un tel câble ne croise aucunes bornes des connecteurs. Il permet de connecter un PC à un concentrateur.
10-11 SI – CI12
Bac S-Sciences de l’Ingénieur
Page 2/5
TP Réseaux informatique Configuration
Pour la suite du TP, démarrer les PC en mode sans réseau mot de passe « 89 »
pour les Dell ou « sans89eon » pour les Packard Bell.
a- Démarrage en tant qu'Elève
Tenter de configurer la carte réseau à l'aide des actions suivantes
Démarrer → panneau de configuration
Connexions au réseau local → Propriétés.
→ Connexions réseau →
Que constatez vous ? Conclure sur les droits de l'utilisateur Elève.
b- Démarrage en tant qu'Administrateur_TP, le mot de passe est "ad0".
i.
Vous aller maintenant configurer la carte réseau à l'aide des
mêmes actions que précédemment puis :
Refaire le chemain de la question aInstaller le Protocole TCP/IP Ajouter (si celui-ci n’existe
pas encore), Choisir le protocole TCP/IP, valider par OK
Ensuite :
Propriétés du protocole.
Utiliser l'adresse suivante 192.168.2.Y (Y correspond au de n°
que le professeur vous aura donné)
Cocher "Afficher l'icône une fois connecté".
A partir des éléments du cours, répondre aux questions suivantes :
o A quelle classe de réseau appartient l'adresse choisie ?
o Quel nombre maximum de postes peut on connecter à ce réseau ?
o Quelle est la valeur normale du masque de sous réseau (si l’on veut 1
seul sous réseau ?
o Quel est le numéro du réseau (Est-ce compatible avec le numéro
choisi dans cette salle) ?
ii.
Vous allez vérifier maintenant, en mode DOS, les
conséquences des choix effectués lors de la configuration en
envoyant une trame.
Démarrer → Tous les Programmes → Accessoires → Invite de
commande dos.
Tester la carte réseau en tapant la commande Ping3
suivante : C:\ping 127.0.0.1
3
Ping : Cette commande Ping correspond à l’envoi d’une trame (paquet de données) à l’adresse IP choisie. Si le système qui
se trouve à cette adresse est présent sur le réseau, il renvoi la même trame a son expéditeur. Cela permet de vérifier la
connexion.
10-11 SI – CI12
Bac S-Sciences de l’Ingénieur
Page 3/5
TP Réseaux informatique Configuration
Que constatez vous ?
Vérifier sous DOS, la configuration par la commande
Ipconfig4 : C:\ipconfig
Tester
la
liaison
avec
la
passerelle5
:
C:\ping
172.16.110.254
Que constatez vous ?
Que dire de l’adresse de la passerelle par rapport à celle du
réseau ?
Recommencer l'opération en débranchant le cordon de
brassage. Que constatez vous ?
iii.
Vous aller maintenant vérifier la communication entre les
postes
Repérer l’adresse IP de la station de votre voisin le plus
proche.
Envoyer une trame à cette station.
Que constatez vous ? Conclure.
Etant donné que la passerelle ne fonctionne pas avec ces
adresses réseau, proposer une nouvelle adresse pour votre
station compatible avec celle de la passerelle (sachant que
le masque de sous réseau est 255.255.254.0). Faites la
valider par votre professeur.
L’adresse 127.0.0.1 correspond à l’adresse locale de la carte réseau (Si ça répond, c’est que le protocole TCP/IP est
installé sur la machine et que la carte réseau répond correctement).
4
Ipconfig : Cette commande permet de renvoyer à l’écran l’ensemble des paramètres de configuration réseau présent
sur le PC
5
Passerelle : L’adresse 172.16.110.254 correspond à l’adresse de la passerelle qui permet de passer du réseau interne (Ethernet) au réseau
externe (Internet)
10-11 SI – CI12
Bac S-Sciences de l’Ingénieur
Page 4/5
TP Réseaux informatique Configuration
Recommencer le test de communication (avec la passerelle
et les PC des voisins puis conclure.
iv.
Vous aller maintenant effectuer la déclaration du
6
TRAVAIL .
GROUPE DE
Faire un clic droit sur poste de travail puis choisir :
Propriétés → Nom de l’ordinateur → modifier le groupe de
travail à fin de mettre R123.
Redémarrer l'ordinateur en tant qu'Elève et explorer le
réseau en suivant : Favoris réseau → Tout le réseau →
Connexion réseau Microsoft → R123
Que constatez vous ?
Quel est l’intérêt de cette configuration en groupe de
travail ?
Explorer un autre poste que le votre. Quels dossiers
apparaissent ?
v.
Vous aller maintenant reconfigurer le poste comme il était à
l’origine en retirant le protocole TCP/IP
Remettre l’adresse IP 1.1.1.Y
Changer le groupe de travail RY
6
Groupes de travail : Windows for Workgroups n'a pas reçu ce nom par hasard, mais conformément à l'unité atomique
d'organisation du monde du réseau selon les premiers critères de Microsoft. En terminologie Windows, un groupe de
travail rassemble des ordinateurs autour d'un nom de groupe commun. Plusieurs groupes de travail peuvent coexister sur
un même réseau.
Par exemple, si l'on dispose d'une équipe de vente et d'une équipe technique, on peut diviser le réseau en deux : Ventes
regrouperait la première équipe, et Tech rassemblerait la seconde. Un utilisateur du premier groupe peut toujours se
connecter à une ressource d'un utilisateur du second groupe ; mais la plupart du temps, il travaillera au sein de son propre
groupe. Cela apporte une segmentation logique du réseau et permet de mieux l'administrer.
10-11 SI – CI12
Bac S-Sciences de l’Ingénieur
Page 5/5
