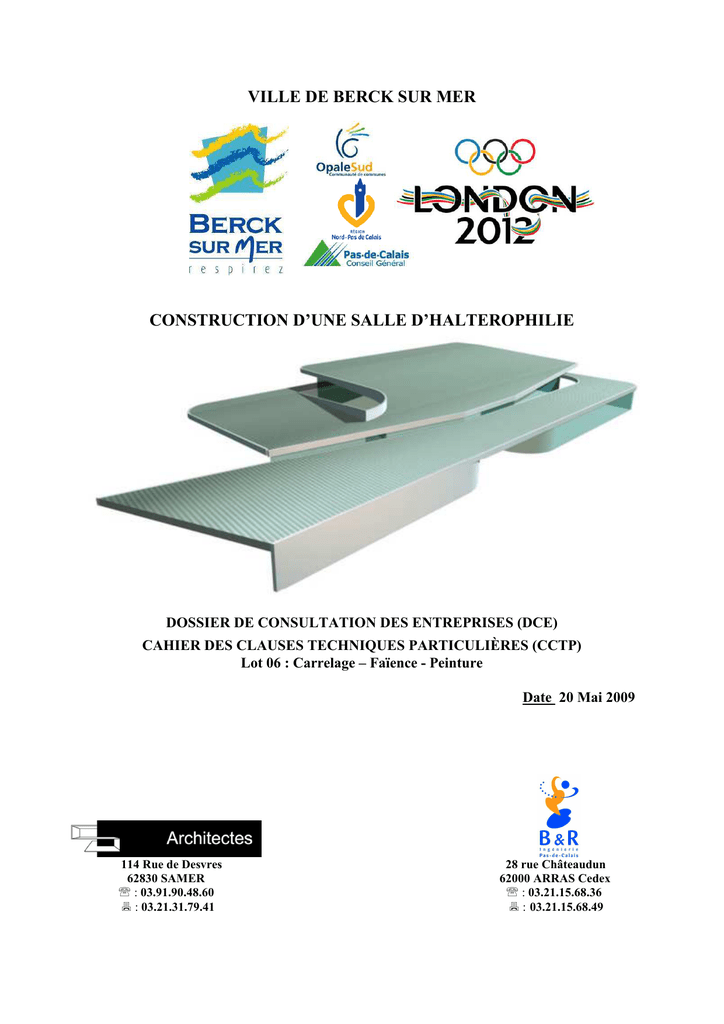

VILLE DE BERCK SUR MER
CONSTRUCTION D’UNE SALLE D’HALTEROPHILIE
DOSSIER DE CONSULTATION DES ENTREPRISES (DCE)
CAHIER DES CLAUSES TECHNIQUES PARTICULIÈRES (CCTP)
Lot 06 : Carrelage – Faïence - Peinture
Date 20 Mai 2009
114 Rue de Desvres
62830 SAMER
℡ : 03.91.90.48.60
: 03.21.31.79.41
28 rue Châteaudun
62000 ARRAS Cedex
℡ : 03.21.15.68.36
: 03.21.15.68.49
Construction d’une salle d’haltérophilie
Ville de Berck / Mer
Lot 06 Carrelage – Faïence
Date : mai 2009
DCE
-------------------------------------------------------------------------------------------------------------------------------------------
MAITRISE
D’OUVRAGE
VILLE DE BERCK / MER
1 Rue Henri Elby
62600 BERCK SUR MER
℡ : 03.21.89.90.00
: 03.21.89.90.91
:
MAITRISE
D’ŒUVRE
ARCHITECTE
CD ARCHITECTES
114 Rue de Desvres
62830 SAMER
℡ : 03.91.90.48.60
: 03.21.31.79.41
:
MAITRISE
D’ŒUVRE
B.E.T.
B&R INGENIERIE
28 Rue de Châteaudun
62000 ARRAS
℡ : 03.21.15.68.36
: 03.21.15.68.49
:
QUALICONSULT
Rue des Verrotières
Zone Industrielle des Dunes
62100 CALAIS
℡ : 03.21.17.07.62
: 03.21.17.77.59
:
COORDINATEUR
SPS
NOM DU CSPS
Adresse
Code Postal VILLE
℡:
:
:
COORDINATEUR
SSI
NOM DU CSSI
Adresse
Code Postal VILLE
℡:
:
:
BUREAU
DE
CONTRÔLE
-------------------------------------------------------------------------------------------------------------------------------------2/15
Construction d’une salle d’haltérophilie
Ville de Berck / Mer
Lot 06 Carrelage – Faïence
Date : mai 2009
DCE
-------------------------------------------------------------------------------------------------------------------------------------------
SOMMAIRE
1.
CARRELAGE - FAIENCES.................................................................................................................................... 4
1.1. GENERALITES ...................................................................................................................................................... 4
1.2. OBJET ET ETENDUE DE LA PRESTATION ................................................................................................................ 4
1.3. CONSISTANCE DES TRAVAUX ............................................................................................................................... 4
1.4. REMARQUE PREALABLE ....................................................................................................................................... 4
1.5. COMPTE PRORATA ............................................................................................................................................... 4
1.6. MATERIAUX......................................................................................................................................................... 4
1.7. RECEPTION DES SUPPORTS ................................................................................................................................... 4
1.8. PREPARATION DU SUPPORT .................................................................................................................................. 5
1.9. PROTECTION ET ENTRETIEN DES OUVRAGES ........................................................................................................ 5
1.10.
MISE EN ŒUVRE............................................................................................................................................... 5
1.11.
CONTROLE SUR ESSAIS..................................................................................................................................... 5
1.12.
ECHANTILLONS ET COLORIS ............................................................................................................................. 5
1.13.
NORMES ET REGLEMENTS ................................................................................................................................ 5
1.14.
DEFINITION DES CRITERES D’EQUIVALENCE ..................................................................................................... 6
1.15.
DESCRIPTION DES OUVRAGES .......................................................................................................................... 6
1.15.1. Généralités.................................................................................................................................................. 6
1.15.2. Chape d’enrobage pour plancher chauffant............................................................................................... 6
1.15.3. Chape de rattrapage ................................................................................................................................... 7
1.15.4. Carrelage 45x45 ......................................................................................................................................... 7
1.15.5. Carrelage grès cérame antidérapant.......................................................................................................... 7
1.15.6. Grès émaillé mural ..................................................................................................................................... 8
1.15.7. Joints........................................................................................................................................................... 8
1.15.8. Joint de dilatation ....................................................................................................................................... 9
1.15.9. Barres de seuil ............................................................................................................................................ 9
1.15.10.
Tapis de sol encastré - compris cadre en laiton poli .............................................................................. 9
1.15.11.
Siphon de sol........................................................................................................................................... 9
1.15.12.
Nettoyage ................................................................................................................................................ 9
2.
PEINTURE.............................................................................................................................................................. 10
2.1. GENERALITES ............................................................................................................................................... 10
2.2. OBJET ET ETENDUE DE LA PRESTATION .............................................................................................................. 10
2.3. CONSISTANCE DES TRAVAUX ............................................................................................................................. 10
2.4. REMARQUE PREALABLE ..................................................................................................................................... 10
2.5. MATERIAUX....................................................................................................................................................... 10
2.6. RECEPTION DES SUPPORTS ................................................................................................................................. 11
2.7. GARANTIE.......................................................................................................................................................... 11
2.8. STOCKAGE DES MATERIAUX .............................................................................................................................. 11
2.9. DESCRIPTION DES MATERIAUX EN FOURNITURE ET POSE.................................................................................... 11
2.10.
PREPARATION DE SUPPORT ............................................................................................................................ 11
2.11.
LIAISONS AVEC LES AUTRES CORPS D'ETAT .................................................................................................... 11
2.12.
NETTOYAGE................................................................................................................................................... 12
2.13.
DESCRIPTION DES OUVRAGES DE PEINTURE ................................................................................................... 12
2.14.
ETENDUE DES TRAVAUX ................................................................................................................................ 12
2.15.
ENDUITS GS SUR OUVRAGES EN BETON ......................................................................................................... 12
2.16.
PREPARATION DES SUPPORTS ......................................................................................................................... 12
2.17.
PEINTURE INTERIEURE PIECES ........................................................................................................................ 13
2.17.1. Sur murs.................................................................................................................................................... 13
2.17.2. Peinture sur plafonds................................................................................................................................ 13
2.17.3. Coffres et soffites....................................................................................................................................... 13
2.18.
PEINTURE ANTI-POUSSIERE ............................................................................................................................ 14
2.19.
MENUISERIES BOIS ......................................................................................................................................... 14
2.20.
PEINTURE SUR CANALISATIONS APPARENTES ................................................................................................. 14
-------------------------------------------------------------------------------------------------------------------------------------3/15
Construction d’une salle d’haltérophilie
Ville de Berck / Mer
Lot 06 Carrelage – Faïence
Date : mai 2009
DCE
------------------------------------------------------------------------------------------------------------------------------------------2.21.
JOINTS DE FINITIONS ...................................................................................................................................... 15
2.22.
NETTOYAGE GENERAL DE FIN DE CHANTIER .................................................................................................. 15
1.
CARRELAGE - FAIENCES
1.1.
Généralités
1.2.
Objet et étendue de la prestation
La présente description concerne les travaux de Carrelage et de faïences pour la construction d’une salle
d’haltérophilie et de musculation à BERCK.
1.3.
Consistance des travaux
Les travaux de pose des revêtements comprennent les travaux suivants :
• Le constat des supports,
• Le constat du tracé de trait de niveau,
• La réception des supports débarrassés de tous gravois,
• La fourniture des revêtements, des colles, des matériaux et accessoires divers,
• Le dépoussiérage des supports,
• Le ragréage des supports dans les limites fixées par le descriptif,
• Les découpes et travaux de finition autour des poteaux, cloisons, bâtis, gaines, tuyauteries;
• Le nettoyage des revêtements après pose, à l'eau claire pour le carrelage et faïences.
• L'enlèvement hors chantier de tous les déchets et emballages,
• La protection des ouvrages jusqu'à la réception
• Les études éventuelles et la fourniture des plans de calepinage
• Les détails d'exécution de certains ouvrages,
• La fourniture et la pose de cornières de rives et joints de dilatation ainsi que toutes les fournitures et
tous les travaux accessoires nécessaires à la parfaite et complète réalisation des présents lots.
1.4.
Remarque préalable
Le présent CCTP ne reprend que les prestations dues par le présent lot ,les prescriptions générales étant reprises
dans le Cahier des Clauses techniques Particulières communes à tous les Corps d’ Etat
1.5.
Compte Prorata
L'entreprise doit sa quotte part au compte prorata pour les dépenses au chantier : branchement électrique, eau,
téléphone, local de chantier, panneau de chantier… ainsi que pour la reprise des dégâts dont la responsabilité n'a
pu être établie.
Les généralités communes à tous les lots définissent les dépenses à porter au débit du compte prorata géré par
l’entreprise titulaire du Gros-Oeuvre.
1.6.
Matériaux
Certaines prestations font l'objet d'une prescription précise en matière de matériaux. L'entreprise voudra bien lire
systématiquement "OU MATERIAUX TECHNIQUEMENT EQUIVALENTS" et ceci dans le respect de la
législation et de la réglementation en vigueur en la matière.
1.7.
Réception des supports
A la fin des travaux de gros œuvre et de cloisonnement, il sera procédé contradictoirement en présence du Maître
d’œuvre et des entreprises concernées, à la réception des supports et de l’état du chantier mis à disposition de la
présente entreprise.
Un procès verbal sanctionnera les observations et réserves des parties concernées. Les réserves seront levées
avant mise en œuvre des travaux de la présente entreprise.
La présente entreprise devra apporter le jour de la réception des instruments nécessaires à la vérification des
aplombs et planimétrie.
-------------------------------------------------------------------------------------------------------------------------------------4/15
Construction d’une salle d’haltérophilie
Ville de Berck / Mer
Lot 06 Carrelage – Faïence
Date : mai 2009
DCE
------------------------------------------------------------------------------------------------------------------------------------------Il ne sera admis aucune observation pour vices ou défauts découverts par la présente entreprise après cette
réception.
Les reprises, recharges ou réfections en découlant resteront alors à sa charge pleine et entière.
1.8.
Préparation du support
Les locaux, les supports, les plâtres ou raccords devront être absolument secs au moment de la pose. Toute
remontée d'humidité doit être évitée par la suite. Aucun travail ne sera accepté du fait de la mauvaise
connaissance des supports.
Préalablement à la pose des revêtements, l'entrepreneur devra un nettoyage général des supports comprenant un
brossage avec lavage si besoin est, de manière à éliminer toutes traces de matières susceptibles de provoquer un
manque d'adhérence des revêtements avec leur support.
1.9.
Protection et entretien des ouvrages
Leur protection sera assurée par tous moyens à la convenance de l'entreprise qui vérifiera en particulier que les
autres corps d'état qui risqueraient de tâcher ou détériorer ses revêtements, utilisent bien des protections spéciales
nécessaires.
L'entrepreneur assurera le nettoyage des revêtements et plinthes avant la réception.
1.10.
Mise en œuvre
Les revêtements seront posés à mi-feuillures des portes des pièces adjacentes comportant un revêtement différent.
Il sera dû toutes coupes et entailles au droit des ouvrages.
L'attention de l'entrepreneur est attirée sur le fait que tout ouvrage exécuté avec des revêtements de tons
différents sera refusé. Il devra s'assurer que les matériaux dont il se servira seront exactement de même
classement et du même ton.
Pose sur chape due par le présent lot :
− chape de type E en béton léger - Densité à confirmer à la M.O.E avant mise en œuvre
− Ep. 35 mm
−
Incorporation d'un TS (220 pr/m²).
La plinthe sera scellée uniquement sur le support vertical avec interposition contre le carrelage d'un cordon
mousse. Sera dû au présent lot, toutes découpes pour ajustage de tous ordres.
NOTA : Tolérance de pose : ils ne devront pas présenter de flache supérieur à 5 mm sous la règle de 2 m et 2 mm
sous la règle de 0,20 m.
La mise en œuvre comprendra toutes les sujétions pour coupe ou sciage nécessaire. Tous les joints auront 2 mm
d'épaisseur et seront comblés par coulées de ciment, lequel devra présenter un aspect uniforme.
1.11.
Contrôle sur essais
A la demande des Maîtres d'Ouvrage et d'Oeuvre, l'Entrepreneur devra fournir les Procès verbaux certifiant que
les ouvrages ou fournitures répondent aux conditions du Marché.
Tous les contrôles et essais seront à la charge de l'Entrepreneur du présent lot. Tout ouvrage reconnu non
conforme sera remplacé aux frais de l'Entrepreneur.
1.12.
Echantillons et coloris
A la signature du Marché, l'Entrepreneur devra remettre tous les échantillons nécessaires au choix de l'Architecte.
Chaque type de revêtement pourra être choisi dans plusieurs coloris différents.
1.13.
Normes et règlements
Pour l’exécution des ouvrages, l’entreprise se conformera strictement aux prescriptions des normes et règlements
en vigueur et notamment :
-------------------------------------------------------------------------------------------------------------------------------------5/15
Construction d’une salle d’haltérophilie
Ville de Berck / Mer
Lot 06 Carrelage – Faïence
Date : mai 2009
DCE
------------------------------------------------------------------------------------------------------------------------------------------− Marque NF
− Classement UPEC
− NFP 61-202 (DTU 02.1) revêtement de sols scellés
− Cahier de prescription de pose du fournisseur
1.14.
Définition des critères d’équivalence
Les critères d’équivalence par rapport à une référence citée au présent CCTP sont les suivants :
− Classement UPEC
− Affaiblissement acoustique demandé au moins identique
− Choix des teintes et motifs aussi large
Si lors de la présentation en chantier des échantillons et notices techniques, un de ces critères n’était pas atteint,
l’entrepreneur aura obligation de proposer un autre choix ou de revenir à la solution prescrite sans supplément de
prix.
1.15.
Description des ouvrages
1.15.1.
Généralités
L’architecte arrêtera le choix des coloris à partir de la gamme standard du fabricant proposé par l’entrepreneur,
polychromie au choix de l’Architecte et de la Maîtrise d’ouvrage.
En tout état de cause, cette gamme devra proposer un éventail de possibilités au moins équivalentes aux modèles
de référence du présent C.C.T.P.
Il est expressément spécifié qu’aucune couleur non identifiée par une référence telle que déterminer par
l’Architecte sur le nuancier accepté par l’Architecte, ne pourra être posée sur quelque partie que ce soit de
l’ouvrage concerné.
Tout ordre verbal relatif aux choix des couleurs ne pourra être suivi d’effet ;seuls seront valables les instructions
écrites de l’Architecte et du Maître d’ouvrage.
1.15.2.
Chape d’enrobage pour plancher chauffant
Dalle d’enrobage conforme au DTU 65.14 avec un béton C25/30 avec une consistance minimale mesurée au
cône d’Abrams de 160 mm et la taille des granulats du béton devra être adaptée pour assurer l’enrobage correct
des tubes et des armatures. La dalle d’enrobage sera armée avec un treillis de limitation de fissuration tel
qu’exigé au DTU 65.14 et dans l’avis technique du plancher chauffant.
Bande compressible périphérique en matériau résilient destinée à supprimer tout contact jusqu’à la surface finie
au lot chauffage.
Réalisation et traitement des joints de fractionnement, de retrait et de dilatation par garnissage grâce à un joint
souple à usage en sol ou avec profils spécifiques dans les locaux carrelés. Les joints seront positionnés au droit
de chaque entrée d’un local et délimiteront des surfaces de 40 m² ou des longueurs de 8 m maximum.
Au niveau du plancher chauffant, un aspect de surface fin et régulier de type béton de surface à parement soigné
est demandé. La chape d’enrobage doit avoir une planéité de 5 mm sous la règle de 2 m et 2 mm sous la règle de
20 cm.
Si les tolérances de planéité et d’état de surface ne sont pas respectées, une reprise complète sera à prévoir.
Réalisation de la chape après pose des cloisons
L’épaisseur totale chape + revêtement devra faire 5 cm. La hauteur fini entre la chape d’enrobage et la chape de
rattrapage devra être identique.
La pente de la chape vers les siphons de sols sera d’au moins 1 cm/ml.
Localisation : Suivant plans de plancher chauffant - sur l’ensemble de la zone plancher chauffant
-------------------------------------------------------------------------------------------------------------------------------------6/15
Construction d’une salle d’haltérophilie
Ville de Berck / Mer
Lot 06 Carrelage – Faïence
Date : mai 2009
DCE
------------------------------------------------------------------------------------------------------------------------------------------Nota : la zone non équipée ne reçois pas de chape son niveau fini sera de – 5cm par rapport au niveau fini
intérieur.
1.15.3.
Chape de rattrapage
L’entreprise du présent lot devra une pose sur chape à la charge du présent lot.
Réalisation d’une chape au mortier de ciment, compris surfaçage mécanique destinée à recevoir un sol en
carrelage ou une peinture de sol.
Un aspect de surface fin et régulier de type béton de surface à parement soigné est demandé. La chape de
rattrapage doit avoir une planéité de 5 mm sous la règle de 2 m et 2 mm sous la règle de 20 cm.
Si les tolérances de planéité et d’état de surface ne sont pas respectées, une reprise complète sera à prévoir.
L’épaisseur totale chape + revêtement devra faire 5 cm. La hauteur fini entre la chape d’enrobage et la chape de
rattrapage devra être identique.
Réalisation de la chape après pose des cloisons.
La pente de la chape vers les siphons de sols sera d’au moins 1 cm/ml.
Localisation : Suivant plans (hors zone plancher chauffant)
Saunas – Local ménage – Douches
Nota : la zone non équipée ne reçois pas de chape son niveau fini sera de – 5cm par rapport au niveau fini
intérieur.
1.15.4.
Carrelage 45x45
Fourniture et pose de carrelage type Cementi toffee browm ou équivalent, format selon nomenclature, pose selon
directives du Maître d’œuvre, avec toutes coupes soignées ajustées.
Pose scellée des carreaux sur chape d’enrobage livré par le présent lot chauffage – plomberie – ventilation.
Le choix de la colle devra être adapté au type d’enduit de lissage appliqué, aux dimensions et poids des carreaux
et aux contraintes d’exploitation :
− Dimensions 450x450, suivant localisation architecte
− Plinthes assorties, compris pièces d’angle,
Arrêt à mi-feuillure des portes en jonction avec les sols de nature différente, y compris sur l’extérieur et pose
d’une cornière inox affleurante au niveau fini.
Les joints seront réalisés en coulis à base de liants hydrauliques, la granulométrie du sable étant adaptée à la
largeur des joints.
L’opération comprendra tous travaux complémentaires comme barres de seuils, cornières d’arrêt de revêtement
et toutes prestations et fournitures accessoires nécessaires à la finition complète des ouvrages.
Localisation : Suivant plans de calepinage architecte
Entrée – Dégagement – Attente – Infirmerie - Bureau
1.15.5.
Carrelage grès cérame antidérapant
Fourniture et pose de carrelage en grès cérame vitrifié, dont le parement comportera des micrograinures afin de
le rendre non glissant, pose selon directives du Maître d’œuvre, avec toutes coupes soignées ajustées.
Pose scellée des carreaux sur chape livré par le présent lot .
Le produit devra présenter un classement U4 P4 E3 C2.
Le choix de la colle devra être adapté au type d’enduit de lissage appliqué, aux dimensions et poids des carreaux
et aux contraintes d’exploitation :
-------------------------------------------------------------------------------------------------------------------------------------7/15
Construction d’une salle d’haltérophilie
Ville de Berck / Mer
Lot 06 Carrelage – Faïence
Date : mai 2009
DCE
------------------------------------------------------------------------------------------------------------------------------------------− Grès cérame U4P4,
− Surface lissée,
− Dimensions 300x300 épaisseur 9 mm,
− Plinthes assorties, compris pièces d’angle,
Arrêt à mi-feuillure des portes en jonction avec les sols de nature différente, y compris sur l’extérieur et pose
d’une cornière inox affleurante au niveau fini.
Les joints seront réalisés en coulis à base de liants hydrauliques, la granulométrie du sable étant adaptée à la
largeur des joints.
L’opération comprendra tous travaux complémentaires comme barres de seuils, cornières d’arrêt de revêtement
et toutes prestations et fournitures accessoires nécessaires à la finition complète des ouvrages.
En outre, elle devra l’intégration des siphons de sol des lots plomberie et équipements de cuisine.
Localisation : Suivant plans de calepinage architecte
Sanitaires Vestiaires – Douches – Saunas – Local Ménage
1.15.6.
Grès émaillé mural
L'Entrepreneur prévoira toutes les préparations nécessaires pour être conforme aux DTU et aux recommandations
du bureau de contrôle.
− Format : 20x20 de chez CASALGRANDE-PADANA GAMME UNICOLORE BIANCO B ou
équivalent
− Selon calepinage Architecte.
− Hauteur minimale suivant plan et détails architecte.
− Couleur au choix de l'Architecte dans toute la gamme (validation par la Maîtrise d’ouvrage).
− Cornière inox d’angle
Préparation des supports muraux par ragréage enduit.
Pose collée avec un produit adhésif adapté au ragréage effectué et hydrofuge dans les douches.
Coulage des joints au ciment gris : joints de 3mm.
Les carreaux présenteront les caractéristiques définies par l’architecte,
Les carreaux seront posés depuis le dessus des plinthes jusqu’à une hauteur maximum de 2,20 m,
Un enduit hydrofuge sera prévu en pièces humides. Celui-ci devra être compatible avec le type de cloison et avec
la colle employée.
Localisation :
Sur une hauteur de 2.20 :
1.
Tous les sanitaires (compris sur bâtis support)
2.
Tous les Vestiaires
Sur 60 cm de hauteur au droit de chaque lavabo et point d’eau. (infirmerie et local ménage)
1.15.7.
Joints
Les joints seront traités avec un mortier antiacide à base de résine d’époxy ayant la même provenance que le
carrelage. Un soin particulier sera porté sur l’exécution de ces joints de façon à ce qu’ils soient au maximum
affleurants au niveau du carrelage. Mise en œuvre selon indications du fournisseur. Les joints devront être
étanches.
-------------------------------------------------------------------------------------------------------------------------------------8/15
Construction d’une salle d’haltérophilie
Ville de Berck / Mer
Lot 06 Carrelage – Faïence
Date : mai 2009
DCE
-------------------------------------------------------------------------------------------------------------------------------------------
1.15.8.
Joint de dilatation
A réaliser selon réglementation avec profils spéciaux.
1.15.9.
Barres de seuil
Fourniture et pose de barres de seuils type DINAC ou similaire, collées et vissées au droit de chaque changement
de type de revêtement
Les différents revêtements de sols devront affleurer et se joindre parfaitement bord à bord.
L’entreprise doit toutes les fournitures, pose et sujétions nécessaires au calfeutrements de seuils et entre
revêtement de nature différente quel qu’il soit.
1.15.10.
Tapis de sol encastré - compris cadre en laiton poli
Essuie-pieds comprenant :
* réalisation d'une chape fine étanche, traitée anti-usure dans la réservation prévue par le présent lot
* fourniture et scellement d'un cadre en laiton poli
* fourniture d'un tapis en profilés de caoutchouc traversés par une trame textile apparente sur les 2 faces. Tapis
réversible, utilisable sur les 2 faces.
* assemblage des profils caoutchouc sur profils alu par fils électrogalvanisés.
Tapis type EMCO Diplomate 522 RB, écartement 4 mm
Localisation : Dimension suivant plans architecte - SAS Hall d’entrée
1.15.11.
Siphon de sol
Pose de siphon de sol fourni par le lot chauffage plomberie ventilation
La prestation comprend le raccordement sur le réseau E.U. sur réseaux en attente du lot GO
L'Entrepreneur veillera tout particulièrement à l'étanchéité de cet ouvrage lors de l'exécution du carrelage.
Localisation :
Suivant plans
1.15.12.
Nettoyage
En fin de chantier, après l’intervention de tous les autres corps d’état, il sera prévu au présent lot, le nettoyage
général des revêtements de sols et revêtements muraux en coordination avec le nettoyage général prévu au lot 6.
Dépose et enlèvement des protections.
Nettoyage et finition des différents revêtements, suivant spécifications définies ci-avant.
A PREVOIR :
Suivant étude,
Nettoyage des revêtements en carrelage.
Nettoyage des revêtements intérieurs en faïences
-------------------------------------------------------------------------------------------------------------------------------------9/15
Construction d’une salle d’haltérophilie
Ville de Berck / Mer
Lot 06 Carrelage – Faïence
Date : mai 2009
DCE
-------------------------------------------------------------------------------------------------------------------------------------------
2.
PEINTURE
2.1.
GENERALITES
2.2.
Objet et étendue de la prestation
La présente description concerne les travaux de peinture et de revêtements muraux pour la construction d’une
salle d’haltérophilie et de musculation à BERCK.
2.3.
Consistance des travaux
Les travaux comprennent les travaux suivants :
3.
•
le constat des supports,
•
le constat du tracé de trait de niveau,
•
la réception des supports débarrassés de tous gravois,
•
Mise en œuvre de la peinture mural et de sols,
•
le dépoussiérage des supports,
• les protections nécessaires avant, pendant et après la pose des revêtements, jusqu'à la réception;
la présentation d'échantillons avant commande, chaque fois que le Maître de l'Ouvrage ou le Maître d'œuvre
l'exigeront;
•
4.
l'enlèvement hors chantier de tous les déchets et emballages,
• la protection des ouvrages jusqu'à la réception
les études éventuelles et la fourniture des plans de calepinage ainsi que toutes les fournitures et tous les travaux
accessoires nécessaires à la parfaite et complète réalisation des présents lots.
•
le nettoyage soigné avant toute intervention;
•
le nettoyage général en fin de chantier,
L'Entrepreneur du présent lot devra, préalablement, procéder au nettoyage et dépoussiérage de la surface du
support au raccord avec ses ouvrages.
En général, l'adjudicataire devra tous les travaux et fournitures non clairement spécifiés mais nécessaires à la
parfaite finition des ouvrages.
Les choix de matériaux faits au moment de la signature des marchés ne pourront être modifiés sous aucun
prétexte sauf volonté expresse du Maître de l'Ouvrage exprimée clairement à temps pour permettre à
l'Entrepreneur de modifier son approvisionnement.
La protection des ouvrages jusqu'à la réception ainsi que toutes les fournitures et tous les travaux accessoires
nécessaires à la parfaite et complète réalisation des présents lots.
2.4.
Remarque préalable
Le présent CCTP ne reprend que les prestations dues par le présent lot ,les prescriptions générales étant
reprises dans le Cahier des Clauses techniques Particulières communes à tous les Corps d’ Etat
2.5.
Matériaux
Certaines prestations font l'objet d'une prescription précise en matière de matériaux. L'entreprise voudra bien
lire systématiquement "OU MATERIAUX TECHNIQUEMENT EQUIVALENTS" et ceci dans le respect de la
législation et de la réglementation en vigueur en la matière.
-------------------------------------------------------------------------------------------------------------------------------------10/15
Construction d’une salle d’haltérophilie
Ville de Berck / Mer
Lot 06 Carrelage – Faïence
Date : mai 2009
DCE
-------------------------------------------------------------------------------------------------------------------------------------------
2.6.
Réception des supports
L'Entrepreneur de ce lot devra avant tout commencement d'exécution, reconnaître les lieux, vérifier la
planimétrie des sols sur lesquels il a à effectuer ses ouvrages. Sa visite sera effectuée contradictoirement avec les
Entrepreneurs concernés : maçonnerie, etc... et en présence soit de l'Architecte soit de son représentant.
Il sera vérifié en plus de la planéité :
* La qualité des surfaces (siccité),
* L'altitude brute, par rapport à l'altitude finale à obtenir,
* La terminaison des poses de fourreaux ou traversées de plancher des autres corps d'état.
S'il y avait contestation, elle figurerait dans le carnet de P.V. de l'Architecte et seuls les Entrepreneurs
concernés devraient à l'Entrepreneur de ce lot, les frais de ragréage éventuels.
2.7.
Garantie
Il pourra être prélevé, en présence du Maître d'oeuvre, des échantillons d'ouvrages à des fins d'expertise. Dans
le cas où les ouvrages seraient de qualité inférieure à celles précisées au marché, l'ensemble de la livraison
serait refusé, y compris les quantités déjà posées.
2.8.
Stockage des matériaux
L'Entrepreneur devra obtenir l'accord du Maître de l'Ouvrage et de l'Architecte pour le stockage des
matériaux à l'abri des intempéries. Il devra tenir compte des surcharges admissibles dans les locaux utilisés.
2.9.
Description des matériaux en fourniture et pose
La présente description indique par catégorie d'ouvrage :
−
Le produit de finition
−
Le classement de finition à obtenir (élémentaire, courante, soignée, très soignée) suivant la
définition du paragraphe 4.2 du DTU 59.1,
−
Le type de subjectile,
−
L'aspect souhaité (mat, satiné mat, satiné moyen, satiné brillant), suivant classement de la Norme
NF X 08.0020 art. 3.11.
−
2.10.
Préparation de support
L'Entrepreneur sera tenu d'exécuter les travaux préparatoires, les travaux d'apprêts et les travaux de finition
suivant le DTU 59.1, correspondant pour chaque ouvrage au type de subjectile et à la classe de finition
demandée. Ces travaux intermédiaires contractuels ne sont pas décrits ci-après, mais l'Entrepreneur ne saurait les
ignorer.
Il sera prévu une révision de l'antirouille, de l'impression ou de la pré-peinture pour les ouvrages pré traités par
un autre corps d'état.
2.11.
Liaisons avec les autres corps d'état
Du fait de sa qualification, il appartient à l'entreprise de prévoir le détail des sujétions, fournitures et ouvrages
nécessaires à la réalisation de son marché, compte tenu des précisions du C.C.T.P. en ce qui concerne la nature et
la qualité des subjectiles et l'état de finition recherché.
A cet égard, il signale au Maître d'Oeuvre les défauts qu'il pourrait constater en réceptionnant les subjectiles, de
manière à ce que celui-ci puisse faire procéder à leur mise en conformité.
-------------------------------------------------------------------------------------------------------------------------------------11/15
Construction d’une salle d’haltérophilie
Ville de Berck / Mer
Lot 06 Carrelage – Faïence
Date : mai 2009
DCE
-------------------------------------------------------------------------------------------------------------------------------------------
2.12.
Nettoyage
Les travaux terminés, l'entrepreneur exécutera le nettoyage des salissures occasionnées par son intervention, en
particulier l'enlèvement des tâches de peinture sur toutes les parties apparentes non peintes.
Il assure également le nettoyage final "avant livraison" sans pour autant se substituer aux nettoyages propres à
chaque corps d'état pour les travaux qui le concernent et qui doivent être effectués avant son intervention.
Le prix du nettoyage final devra apparaître clairement dans le bordereau de décomposition du prix forfaitaire.
2.13.
Description des ouvrages de peinture
2.14.
Etendue des travaux
−
−
−
−
2.15.
L’entrepreneur du présent lot devra se référer au lot Gros Oeuvre pour la localisation des surfaces carrelées et
assurera la parfaite exécution concernant :
Les travaux de peintures intérieures et extérieures sur toutes les boiseries, supports bois, plâtre ou
dérivés.
Peinture sur tuyauteries.
Les travaux de nettoyage.
Nota : Les murs en béton resteront apparents
Enduits GS sur ouvrages en béton
Il sera dû par l’entreprise un enduit GS sur les ouvrages en béton apparents non recouverts par des ouvrages dus
au lot plâtrerie (de type doublages ou faux-plafonds).
Les travaux comprendront :
• Brossage à la brosse métallique
• Suppression des balèvres
• Protection éventuelle des fers apparents
• Enduit GS sur voiles et dalle béton
Les enduits GS devront avoir une parfaite finition étant donné que cet enduit sera le support direct de la peinture.
Localisation : Suivant plans architecte
2.16.
Préparation des supports
L’entreprise titulaire des travaux de peinture devra mettre en œuvre tous les moyens propres à obtenir des
supports parfaitement finis et lissés (rebouchage des trous, ponçage, ratissage, passe d'enduit de finition sur les
saignées et calfeutrement des lots techniques, etc.), et notamment l’application de tous les enduits GS :
• Sur plaques de plâtre, finition B au sens du DTU 59.1
• Sur bois, finition B au sens du DTU 59.1
• Sur plâtre, finition A au sens du DTU 59.1
• Sur Béton, finition B au sens du DTU 59.1
• Sur métal, finition B au sens du DTU 59.1
Sur le raccordement entre un bâti métallique et une cloison il sera réalisé par le titulaire du présent lot avant
peinture un joint acrylique afin de parfaire la finition. Sur le raccordement entre un châssis extérieur et un
doublage il sera réalisé par le titulaire du présent lot avant peinture un joint acrylique afin de parfaire la finition.
Fiche technique des différents produits utilisés pour les peintures des pièces sèches à transmettre au bureau de
contrôle.
Fiche technique des produits envisagés pour les peinture d’ouvrages extérieures à transmettre au bureau de
contrôle.
L’entreprise titulaire de travaux de peinture devra mettre en œuvre tous les moyens propres à obtenir des
supports parfaitement finis et lissés
-------------------------------------------------------------------------------------------------------------------------------------12/15
Construction d’une salle d’haltérophilie
Ville de Berck / Mer
Lot 06 Carrelage – Faïence
Date : mai 2009
DCE
-------------------------------------------------------------------------------------------------------------------------------------------
2.17.
Peinture intérieure pièces
2.17.1.
Sur murs
−
−
−
−
−
Epoussetage, impression
Révision d'enduit sur calicots et passe complémentaire pour obtenir une finition parfaite.
Ponçage et époussetage
1 couche d’impression
2 couches de peinture glycero lessivables dans les pièces humides et glycero lavable dans les pièces
sèches.
−
−
Application suivant règles DTU et prescriptions du fabricant.
Couleurs au choix de l'Architecte selon nomenclature.
Localisation :
Pièces humides : Sanitaires – Douches – Vestiaires- Local ménage
Pièces sèches : Infirmerie – Attente – Hall – Dégagement
2.17.2.
−
−
−
−
−
−
−
−
−
−
−
Peinture sur plafonds
Egrenage du support au gros grain ;
Epoussetage ;
Rebouchage des trous à l’enduit glycérophtalique et zones détériorées si nécessaire, après vérification de
l’homogénéité du support;
Préparation des éléments neufs
Impression du support par une couche de peinture glycérophtalique adaptée aux supports ;
Ponçage fin.
Lessivage ;
Impression partielle ;
Finition par deux couches de peinture glycérophtalique satinée.
Application suivant règles DTU et prescriptions du fabricant.
Couleurs au choix de l'Architecte
Localisation :
Pièces humides : Sanitaires – Douches – Vestiaires- Local ménage
Pièces sèches : Infirmerie – Attente – Hall – Dégagement
2.17.3.
Coffres et soffites
−
−
−
Epoussetage, impression
Révision d'enduit sur calicots et passe complémentaire pour obtenir une finition parfaite.
Ponçage et époussetage
−
2 couches de peinture Glycéro satinée dans les pièces humides et acrylique dont une nourrissante finition satinée
pièces sèches.
Localisation :
Tous coffres et soffites
-------------------------------------------------------------------------------------------------------------------------------------13/15
Construction d’une salle d’haltérophilie
Ville de Berck / Mer
Lot 06 Carrelage – Faïence
Date : mai 2009
DCE
-------------------------------------------------------------------------------------------------------------------------------------------
2.18.
Peinture anti-poussière
Dépoussiérage soigné (aspiration mécanique), si nécessaire nettoyant GS N°1 ou similaire avec rinçage soigné.
Couche d’accrochage.
Finition peinture polyuréthanne mono composant anti poussière type SIKASOL ou similaire, l’application se fera
selon les recommandations du fournisseur (application en deux couches etc…)
−
−
−
Application suivant règles DTU et prescriptions du fabricant.
Couleurs au choix de l'Architecte
Localisation Sols : Suivant plans
locaux techniques
2.19.
−
−
−
−
−
−
−
−
−
Menuiseries bois
Préparation des éléments neufs (bâtis bois, trappes …) :
Impression du support par une couche de peinture glycéro adaptée aux supports ;
Ponçage fin.
Préparation des éléments :
Lessivage ;
Rebouchage à l’enduit glycérophtalique têtes de clous , vis, épaufrures et coups
Ponçage fin ;
Masticage approprié ;
Impression partielle ;
Finition par deux couches de peinture glycéro satinée.
Localisation : Se référer au lot menuiseries intérieures - toutes menuiseries et éléments menuisés intérieures
2.20.
Peinture sur canalisations apparentes
Canalisations cuivre ou galva
−
Sur tuyauteries de toutes natures en acier noir, acier galvanisé, cuivre, etc.:
−
Brossage, grattage et époussetage ;
−
Couche primaire adaptée à la nature du tuyau et au type de canalisation ;
−
Couche intermédiaire en peinture glycéro laque ;
Couche de finition en peinture glycéro laque de type spécial pour corps chauds dans le cas de
canalisations de fluide chaud.
Localisation :
Canalisations apparentes chauffage / plomberie
Sur tuyauteries PVC
−
−
−
−
Nettoyage
Dégraissage au trichlo
Une couche de primaire
Deux couches Glycéro satiné
Localisation :
Canalisations apparentes chauffage / Plomberie
-------------------------------------------------------------------------------------------------------------------------------------14/15
Construction d’une salle d’haltérophilie
Ville de Berck / Mer
Lot 06 Carrelage – Faïence
Date : mai 2009
DCE
-------------------------------------------------------------------------------------------------------------------------------------------
2.21.
Joints de Finitions
Joint de finition acrylique teinté à la pompe en finition de rive faïences.
Sur le raccordement entre un bâti métallique et une cloison il sera réalisé par le titulaire du présent lot avant
peinture un joint acrylique afin de parfaire la finition. De même sur le raccordement entre un châssis extérieur et
un doublage.
Intrados d'acrotères en terrasse avec reconstitution des éventuels joints d'étanchéité.
2.22.
Nettoyage général de fin de chantier
Il est prévu le nettoyage complet de tous les éléments et équipements, pour livraison au Maître de l’Ouvrage,
comprenant :
−
Lavage et nettoyage des vitrages sur deux faces + menuiseries,
−
Nettoyage de tous les locaux sols, murs, plafonds le cas échéant,
−
Nettoyage des appareils sanitaires et des robinetteries, des faïences ;
−
Nettoyage des sols et des plinthes ;
−
Nettoyage de l'ensemble des quincailleries et portes de tous les locaux ;
−
Nettoyage des ouvrages de serrureries ;
−
Nettoyage des circulations ;
−
Inclus les locaux techniques et entretien ;
Tous les raccords de peinture et revêtement après nettoyage, sont à la charge du présent lot avant réception des
ouvrages.
Ce nettoyage sera effectué par une entreprise spécialisée et par du personnel qualifié.
-------------------------------------------------------------------------------------------------------------------------------------15/15
