France - Wagner

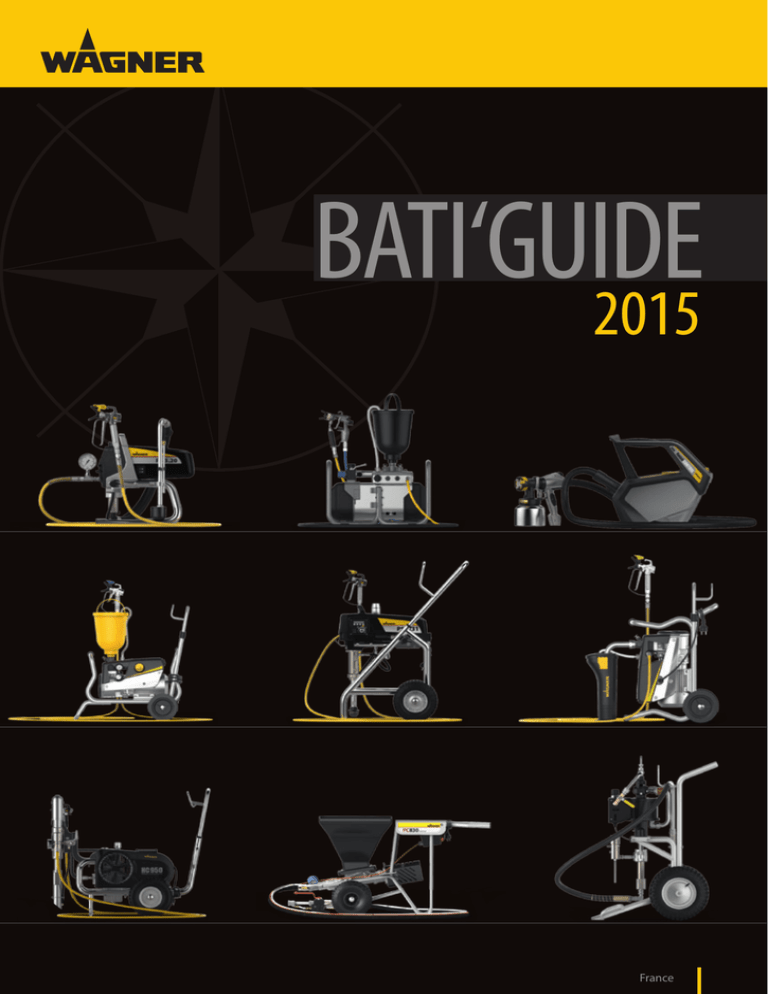

BATI‘GUIDE
2015
France
WAGNER - votre partenaire pour le traitement des surfaces
dans les domaines du bricolage, du bâtiment et de l‘industrie.
Façades, murs, plafonds, meubles, portes, constructions métalliques, plasturgie et armature automobile,
canapés en cuir et radiateurs - presque tous les objets de notre quotidien sont traités et peints. La raison
est évidente : l‘état de surface d‘un objet en dit long sur sa fonction, sa résistance et son attractivité. Nos
clients produisent des surfaces de haute qualité. WAGNER les soutient avec une gamme d‘équipements
alliant gain de temps et réduction des coûts et contribue ainsi aux succès de ses clients.
Nos solutions pour le traitement des surfaces touchent aussi bien les domaines du bricolage, du bâtiment et de l‘industrie - des petits équipements de pulvérisation peinture Grand Public aux installations
automatisées pour l‘application industrielle de peintures liquides et poudres, en passant par des équipements professionnels destinés aux peintres en bâtiment. WAGNER est reconnu mondialement comme
étant un des fabricants majeur d‘équipements de pulvérisation peintures, laques et enduits sur le marché.
Notre gamme de produits concerne quatre domaines d‘applications :
• Le bâtiment : Des pompes de différentes technologies, pour le revêtement des façades, des plafonds et murs intérieurs, des boiseries, des radiateurs et bien d‘autres éléments. Egalement des
machines à projeter puissantes permettant la projection de produits épais comme les enduits ou
colles pour l‘ITE.
• Le traitement du bois et du métal : Equipement de pulvérisation pour le revêtement des meubles,
façades en bois ou des charpentes métalliques...
• L‘anti-corrosion : Des solutions pour la protection de cuves, ponts, étanchéité de bassins... avec
l‘utilisation de pompes à piston pneumatique (électrique ou thermique).
• Le marquage routier : avec des pompes à piston pour le traçage au sol en intérieur et extérieur.
A chaque application, WAGNER vous apporte une solution adaptée destinée aussi bien aux débutants
qu‘aux initiés de la mécanisation.
A travers un échange permanent avec les différents acteurs du marché (fabricants, organismes spécialisés, distributeurs et utilisateurs), nous relevons ensemble les défis par le développement de nouveaux produits et de technologies innovantes afin d‘optimiser les conditions de travail, les résultats
d‘application et les gains de productivité tout en respectant les normes de sécurité et celles liées à
l‘Environnement. Notre centre de recherche technologique et d‘application de 1.500 m² situé à Markdorf témoigne de cet investissement permanent afin de vous et votre clients apporter toute notre expérience et notre savoir-faire. Afin de garantir sérénité et sécurité, nous axons également nos efforts sur
le Service Après Vente au travers d‘un large réseau de centres SAV agréés de proximité.
Le groupe WAGNER à travers le monde :
•
•
•
•
•
1.450 collaborateurs
19 sociétés, y compris 9 sites de production et
9 filiales de distribution
plus de 300 représentations
un centre de recherches technologiques
de 1.500 m² à Markdorf
un large réseau de centres SAV agréés
Sommaire
I. Le bâtiment
7
IV. Le marquage routier
301
1. Vernis et protection du bois
9
1. Pompes à piston
304
2. Buses
311
V. Service
313
1.1 Turbines
10
1.2 Pompes à membrane
22
1.3 Pompes à piston
50
1.4 Buses
58
2. Murs intérieurs et façades
65
68
86
2.3 Buses
3. Enduits, bitumineux, RPE, colles
113
119
122
3.2 Machine à projeter
150
3.3 Buses
170
II. Le traitement du bois et du
métal
177
1. Turbines
179
2. P
ompes à membrane et à double
membrane
192
3. Pompes à piston
222
4. Buses
254
III. L‘ anti - corrosion
261
1. Pompes à piston
264
2. Buses
291
www.wsb-wagner.eu
2
SUIVEZ LE GUIDE !
Vos notes
L‘orientation vous aidera à découvrir la multitude de produits WAGNER. Pour vous y retrouver rapidement, voici quelques
explications sur la présentation de notre catalogue. Vous trouverez ainsi rapidement le produit répondant aux besoins de
votre client.
Étape 1 - Domaine d‘application :
à chaque secteur d‘activité correspond un chapitre regroupant tous les produits et accessoires correspondants.
Étape 2 - Produit et taille du chantier :
chaque chapitre commence par une vue d‘ensemble des équipements. Choisissez le produit à pulvériser et la taille du
chantier à réaliser. Vous découvrirez ainsi les appareils adaptés.
Étape 3 - Comparaison des caractéristiques techniques :
pour affiner votre choix, vous trouverez immédiatement en dessous toutes les caractéristiques techniques de chaque
équipement dans un tableau comparatif.
Étape 4 - Fonctionnement de la technologie :
tous les produits sont groupés par type de technologie. Les utilisations et les caractéristiques technologiques des
différents appareils sont présentées en introduction.
Étape 5 - L‘accessoire adéquat :
L‘orientation propose deux méthodes de recherche d‘accessoires :
1. Votre client recherche des accessoires complémentaires pour son appareil et pour le même type d‘application, par
exemple pour le vernis ? A la fin du chapitre correspondant, retrouvez tous les accessoires dans une section dédiée
et classée par technologie. Vous pourrez ainsi compléter les possibilités de chaque spraypack pour vos clients dans
un même domaine d‘application.
2. Votre client souhaite étendre le champ d‘application de son appareil ou en utiliser un nouveau pour plusieurs
applications, par exemple, pour les travaux de dispersion et de peinture ? Dans ce cas, le mieux est de vous reporter
directement à la page du produit en question. Vous y trouverez des ensembles d‘accessoires complets, prêts à
l‘emploi, qui permettront d‘étendre le champ d‘application d‘un appareil.
3
www.wsb-wagner.eu
www.wsb-wagner.eu
4
Légende
FineSpray
FineSpray est un procédé de pulvérisation pneumatique. Le produit sort de la buse avec la forme d‘un
anneau pour se mélanger au flux d‘air. Le produit est ainsi pulvérisé en très fines gouttelettes pour un
résultat optimal. Ce procédé entraînant une perte importante de produit, il est conseillé d‘utiliser une cabine
de peinture.
Technologies
Pompe à piston
Pour les pompes à piston, l‘alimentation en produit est assurée par la course du piston. Cela offre une
importante puissance d‘aspiration très utile pour les produits à haute viscosité. Pompes à piston pneumati
ques protégées contre les risques d‘explosion, parfaites pour une utilisation en atelier. Nos pompes à piston
hydrauliques offrent encore plus de puissance et peuvent également fonctionner à l‘essence.
HVLP/XVLP
En cas de pulvérisation basse pression, le travail est effectué avec un important volume d‘air et une faible
pression (jusqu‘à 0,7 bar). À l‘instar du procédé FineSpray, le produit est entièrement pulvérisé à la sortie de
la buse. Lorsque le volume d‘air est élevé, la faible pression exercée sur le produit permet d‘obtenir des
gouttes plus grosses et moins de brouillard.
Pompe à membrane
L‘alimentation en produit est assurée par le couple de la membrane. Les appareils dotés de cette techno
logie sont des appareils de chantier à la fois solides et faciles à utiliser. Les pompes à membrane électriques
peuvent être utilisées en Airless ou en AirCoat.
Pompe pneumatique double membrane
L‘acheminement du produit est assuré par le va-et-vient de deux membranes opposées. L‘écoulement du
produit est ainsi particulièrement fluide. Cela permet également d‘utiliser des produits particulièrement
sensibles au cisaillement et à l‘humidité ainsi que des produits bi-composants. Les pompes à double
membrane WAGNER sont protégées contre les risques d‘explosion. Fonctionnant à l‘air comprimé, elles
peuvent être utilisées en atelier.
Alimentation
Électrique
Il suffit de les brancher à une prise de courant. Les moteurs électriques de WAGNER sont respectueux de
l‘environnement et optimisent la consommation d‘énergie.
Pneumatique
Dans le cas d‘un système pneumatique, les moteurs sont actionnés par de l‘air comprimé. Ils sont ainsi
protégés contre le risque d‘explosion, tandis que les pompes peuvent également être utilisées dans des
zones présentant des exigences élevées en matière de protection contre les explosions.
Turbine
Pour la pulvérisation basse pression (HVLP/XVLP), le travail est effectué avec un important volume d‘air et
une faible pression (jusqu‘à 0,7 bar). L‘air généré dans la turbine pénètre dans le godet de peinture du
pistolet via le tuyau d‘air et y produit de la pression. Une partie de l’air délivrée permet de mettre le godet
sous pression, faisant ainsi monter la peinture à travers le tube d’aspiration jusqu’à la buse et de pulvériser
avec l’air restant.
Machine à projeter
Les machines à projeter acheminent le produit par refoulement. Cela est possible grâce aux deux compo
sants : le rotor et le stator. La rotation du rotor conduit le produit en douceur dans les cavités du stator.
Grâce à cette technologie, il est possible d‘utiliser des matériaux extrêmement lourds pour une application
automatisée de l‘enduit par exemple. Pour cela, le produit est acheminé vers la lance de projection via un
tuyau à l‘aide d‘une pompe à vis sans fin. Un apport d‘air comprimé dans la lance de projection déclenche la
pulvérisation du produit et sa répartition homogène.
Procédure de pulvérisation
Airless
La pulvérisation Airless (sans air) s’effectue - au contraire de la pulvérisation avec air - uniquement au moyen
de la pression exercée sur le produit et donc sans air. Une pompe électrique, pneumatique ou thermique
met le produit sous pression et achemine une certaine quantité à une pression pouvant atteindre 250 bar à
travers une buse. Le produit est alors appliqué via un jet à la pulvérisation très fin. L‘airless est surtout recom
mandé pour les travaux de dispersion, mais on rencontre également souvent ce procédé de pulvérisation
sur les chantiers de laquage. Les machines de marquage WAGNER utilisent également ce procédé.
Thermique
Les appareils à essence sont parfaits pour les chantiers difficiles d‘accès, qui ne sont pas encore électrifiés.
Les moteurs thermiques sont également plus puissants et offrent une autonomie de travail accrue.
Divers
Protection Ex
Tous les équipements portant ce pictogramme sont conçus pour des applications présentant des risques
d‘explosion, conformément à la directive 94/9/CE (ATEX 95). Pour chaque équipement, vous trouverez
toutes les informations relatives aux risques d‘explosion dans le manuel d‘utilisation et sur la plaque
signalétique.
TempSpray
Les systèmes de pulvérisation à chaud TempSpray sont équipés d’une résistance électrique située à
l’intérieur du tuyau HP et directement au contact du produit. Celui-ci est ainsi maintenu à la température
souhaitée (réglable progressivement de 20 à 60 °C) sur la longueur totale du tuyau. Ce système permet de
réduire la viscosité du produit et d‘en facilite ainsi l’application en réduisant la pression de travail et donc la
formation de brouillard. Tous les appareils TempSpray s‘adaptent sur les machines Airless WAGNER.
AirCoat
En AirCoat (Airless + air), le produit est transporté à travers une buse au moyen d’une pompe à membrane
ou à piston à une pression relativement moyenne (3 - 12 bar) et il est soumis à l‘air d‘atomisation (0,05 - 0,25
bar) pour maitriser la formation du jet et le canaliser. La conception du chapeau d‘air (position des arrivées
d‘air d‘ atomisation) permet ainsi de ventiler la pulvérisation et d‘obtenir une belle qualité de finition.
5
www.wsb-wagner.eu
www.wsb-wagner.eu
6
I. Le bâtiment
I. Le bâtiment
9
Des appareils polyvalents et mobiles.
1.1 Turbines
10
En rénovation, il s‘agit souvent de rafraîchir de nombreux éléments de boiseries (portes, fenêtres...). Pour cela, WAGNER
propose des appareils de laquage compacts et robustes, grâce auxquels, vos clients auront toujours la solution adaptée
pour chaque chantier. Pour l‘application de décapants, vernis, lasures, teintes ou huiles de préservation, nous vous propo
sons des entrées de gamme mais également des pompes professionnelles.
22
50
58
1.4 Buses
65
7
www.wsb-wagner.eu
119
www.wsb-wagner.eu
8
1. Vernis et protection du bois 1.1 Turbines
1.1 Turbines
grand
l
petit
Lasures, teintes, imprégnations
l
l
l
moyen
grand
l
petit
Sous-couches, apprêts, bases,
vernis à base de résine de
synthèse, peinture acrylique
l
l
l
moyen
grand
l
l
l
l
ProSpray 3.23
moyen
l
SuperFinish 23 Plus
l
l
Finish 230
l
FineCoat 9900 PC
l
Finish 230 AC compact
petit
Agents de décoffrage, huiles,
graisses
FineCoat 9900
Taille de chantiers
FinishControl 5000
Produits*
FinishControl 3500
Votre client a certainement une activité principale dans son entreprise. Vous pouvez réaliser une recherche par produit
(première colonne) et par taille de chantier (deuxième colonne). Ainsi, vous trouverez les packs complets adaptés aux
exigences de vos clients (colonnes de droite). Sur les pages suivantes, vous trouverez des détails sur tous les packs
complets qui correspondent à votre présélection.
l
l
l
l
Pour la pulvérisation basse pression (HVLP/XVLP), le travail est effectué avec un
important volume d‘air et une faible pression (jusqu‘à 0,7 bar). L‘air généré dans la
turbine pénètre dans le godet de peinture du pistolet via le tuyau d‘air et y produit de la
pression. Une partie de l’air délivrée permet de mettre le godet sous pression, faisant
ainsi monter la peinture à travers le tube d’aspiration jusqu’à la buse et de pulvériser
Avantages et bénéfices :
l
l
l
l
I. Le bâtiment
I. Le bâtiment
Parfait pour débuter ou pour les petits travaux
Simplicité d‘utilisation
l
l
l
l
l
l
l
l
Réglages précis pour une adaptation parfaite à la surface à couvrir
Large champs de produits pulvérisables grâce aux divers accessoires (gicleurs, façades...)
Qualité de finition irréprochable y compris avec des produits en phase aqueuse.
* Accessoire éventuellement nécessaire. Produits à base d‘eau et de solvant, et produits à un ou deux composants
Nettoyage simple, peu de parties en contact avec la peinture.
FinishControl 5000
FineCoat 9900
FineCoat 9900 PC
Finish 230 AC
compact
Finish 230
SuperFinish 23 Plus
ProSpray 3.23
Caractéristiques techniques
FinishControl 3500
Des capacités sur mesure - à chaque utilisation un appareil adapté.
2.3
0.7
8
1.4
15
1.5
15
1.5
40.6
0.56
17
1.1
29
1.3
17.7
1.03
230 V / 50 Hz
Non
-
230 V / 50 Hz
Non
0.275 bar,
0.0275 MPa
-
230 V / 50 Hz
Non
-
230 V / 50 Hz
Non
-
230 V / 50 Hz
Non
0.019
230 V / 50 Hz
Non
0.019
230 V / 50 Hz
Non
0.023
230 V / 50 Hz
Non
0.024
250 bar, 25 MPa
260 bar, 26 MPa
1.2
1.25
Technologie
Poids (kg)
Puissance moteur( kW)
Alimentation
Travail
Protection contre les explosions
Taille maxi de la buse
Pression max.
0.2 bar, 0.02 MPa
Débit max. (l/mn)
9
www.wsb-wagner.eu
-
0.5 bar, 0.05 MPa 0.5 bar, 0.05 MPa
-
-
250 bar, 25 MPa 221 bar, 22.1 MPa
2.5
2.3
www.wsb-wagner.eu
I. Le bâtiment
FinishControl 3500 complet
Pistolet auto-porté XVLP
Tout-en-un pour les chantiers
Toujours sous la main : Le modèle le plus compact de la gamme, il est
présent sur tous les chantiers - La bandoulière facilite le transport
Flexibilité : Idéal pour les travaux de rénovation et de décoration
Tout inclus : la valise de transport permet d‘emporter l‘appareil mais
également les deux façades remplis ou non, en position verticale
Ne convient pas aux applications dans des zones soumises à des
risques d´explosion
l
l
l
l
L‘entrée de gamme incontournable pour des applications de qualité
Utilisation universelle avec des lasures, des vernis et des peintures
grâce aux façades interchangeables pour un changement de teinte ou
de produit aisé
Tous les réglages sont accessibles sur le pistolet pour un contrôle total
Compact et maniable
l
l
l
l
Référence
Carter, turbine avec poignée
Filtres à air pour FC3500 (3 unités)
Support de sangle pour FC3500, incl. visses
Sangle, pour FinishControl 3500
Brosse de nettoyage
Entonnoir de remplissage pour godets (3 unités)
Valise de transport pour FC3500
Façade StandardSpray
l
l
l
l
l
l
l
l
2341501
2350780
2343947
2343948
2341187
514209
2324745
2341100
2321879
Référence
FinishControl 5000, appareil de base
Tuyau d‘air avec poignée pour FinishControl
2337022
2322444
2314573
2321879
Accessoires (au choix)
Crépines, 30 mailles pour produits fluides sur façades FinishControl (5 unités)
Crépines, 50 mailles pour produits épais, sur façades FinishControl (5 unités)
Façade FineSpray
Façade WallSpray
Godet avec couvercle, 1400 ml, plastique
Joint de godet pour toutes les façades XVLP
Joint pour FinishControl
Kit de nettoyage, pour façades XVLP
Tube d‘aspiration pour façade StandardSpray
Tube d‘aspiration pour façade WallSpray
Référence
2324248
2324249
2324745
2321877
2321879
2321880
2322446
2324749
2319223
2323934
935364
2319222
2323674
l
l
l
l
l
l
l
Brosse de nettoyage
Façade FineSpray
Façade WallSpray
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
11
www.wsb-wagner.eu
I. Le bâtiment
Référence
514209
2350780
2324248
2324249
2324745
2321877
2321879
2321880
2343947
2324749
2323934
935364
2341187
2343948
2323674
2341100
l
l
l
l
l
l
l
l
l
www.wsb-wagner.eu
12
FineCoat 9900 complet
I. Le bâtiment
I. Le bâtiment
Equipement compact doté d‘une turbine performante
Lance de projection WSL60 avec godet gravité 5 litres / adaptation obligatoire a vec raccord
275625
Pistolet à paillettes sèches WF-20, 20 mm
Tuyau souple, 152 cm, pour FineCoat
Petite taille et légèreté
Des capacités précises d’adaptation à chaque type de chantier, un jet
de pulvérisation d’une finesse incomparable, même avec des peintures
en phase aqueuse
Large champ d‘action en intérieur comme en extérieur
l
l
l
l
l
l
l
Référence
261024
261025
524405
Référence
Turbine FC 9900, 230 V / 50 Hz
FineCoat Split Gun, godet pression, 1000 ml
Tuyau air, 7,5 m, pour FineCoat incl. raccord rapide
l
l
l
Accessoires pour pistolet FineCoat (au choix)
Kit de réparation, pistolet FC avec godet sous pression
Kit pointeau/buse n° 1 (Ø 0,5 mm)
Rallonge de buse radiateur, 30 cm, compatible uniquement avec le pistolet FC ( réf.0277035)
Référence
295981
276155
276254
276227
276228
276229
276245
524211
261021
261022
261020
Accessoires pour Split Gun (au choix)
FineCoat Split Gun, godet gravité, 600 ml
Jeu de gicleur, pour FineCoat Split Gun, n° 2, Ø 0,8 mm
Kit adaptation godet gravité, pour FineCoat Split Gun
Référence
524053
524028
529209
529210
529211
529212
529213
529214
524045
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
13
524002
277267
524028
276234
www.wsb-wagner.eu
www.wsb-wagner.eu
14
FineCoat 9900 PowerCart complet
I. Le bâtiment
I. Le bâtiment
Version mobile pour une flexibilité de travail accrue
275625
Idéal pour des surfaces importantes grâce à la cuve sous pression de
9,5 litres
Degré de flexibilité et de mobilité élevé
Large éventail d‘applications possibles
l
l
l
l
l
l
l
Référence
261024
261025
524405
Référence
Chariot avec compresseur et cuve sous pression (9,5 litres) pour FC 9900
2302281
524002
524001
Référence
295981
276155
276254
276227
276228
276229
276245
524211
261021
261022
261020
Référence
524053
524028
529209
529210
529211
529212
529213
529214
524045
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
15
www.wsb-wagner.eu
www.wsb-wagner.eu
16
Pistolets
Accessoires pour turbines
Référence
Buses
524053
Rallonge de buse radiateur, 30 cm, compatible uniquement avec le p
istolet FC
(réf.0277035)
524045
Lance de projection WSL60 avec godet gravité 5 litres / adaptation obligatoire avec
raccord 275625
261024
261025
Buses
Buse 10 mm pour lances WSL50/60
Référence
261466
261469
261470
261463
261464
261465
Chapeau d‘air, Ø = 09 mm, RD45
261460
261461
Chapeau d‘air, Ø = 14,5 mm, RD45
261462
529209
529210
529211
529212
529213
529214
276155
276254
276227
276228
276229
276245
524211
Photos non contractuelles
17
www.wsb-wagner.eu
Référence
261021
261022
261020
524028
Tuyaux
I. Le bâtiment
I. Le bâtiment
Référence
276233
276234
Tuyau air, 9 m, pour FC Controller
275249
2314573
Tuyau jumelé (air/produit) DN 10 mm, 8,2 m
261255
524405
Tuyaux souples, 60 cm
277920
Façades XVLP
Référence
Façade FineSpray
2321877
2321879
www.wsb-wagner.eu
18
Façades XVLP
Référence
Façade WallSpray
Filtres
Lunettes de protection
2321880
Référence
Crépines, 30 mailles pour produits fluides sur façades FinishControl (5 u
nités)
Crépines, 50 mailles pour produits épais, sur façades FinishControl (5 u
nités)
Nettoyer et entreposer
Brosse de nettoyage
Tanos Systainer, capacité de stockage 4 façades
2331967
Lunettes de sécurité, avec contraste optique
2331965
Lunettes de sécurité, incolores
2331963
Lunettes de sécurité, protection solaire
2331964
Sur-lunettes de sécurité, incolores
2331966
2324248
2324249
2343947
2322446
279938
Référence
www.wsb-wagner.eu
Référence
2324745
Godet FineCoat 2 litres sous pression
524232
Godet inox avec couvercle, 1000 ml, pour façades FinishControl
2322451
2323934
295981
Manomètre 0-4 bar, 1/8“ pour FineCoat 9950 PP
261342
514209
2341187
2340218
19
Référence
Lunettes de sécurité intégrales, incolores
Divers
Jeu de filtres, pour FC 9900 / FC 9800
I. Le bâtiment
I. Le bâtiment
www.wsb-wagner.eu
20
1. Vernis et protection du bois 1.2 Pompes à membrane
I. Le bâtiment
Divers
I. Le bâtiment
Référence
Pots sous pression résistant aux solvants (matière plastique)
261374
Raccord rapide tuyau pour FineCoat
275625
L‘alimentation en produit est assurée par le couple de la membrane. Les appareils dotés
de cette technologie sont des appareils de chantier à la fois solides et faciles à utiliser.
Les pompes à membrane électriques peuvent être utilisées en Airless ou en AirCoat.
Adaptation d‘un godet gravité pour les petites quantités ou d‘une canne d‘aspiration pour les grands chantiers
Réglage précis de la pression de 0 à 250 bar
Entretien facile
Usure réduite
Plus d‘avantages : Souplesse et course longue de la membrane - Mécanique pure (pas de carte électronique) - Mainte
nance économique
Qualité WAGNER : Technologie durable et construction robuste
21
www.wsb-wagner.eu
www.wsb-wagner.eu
Finish 230 laquage complet
L‘entrée de gamme professionnelle des pompes Airless
Parfaitement adapté pour les petits travaux de laquage et de pulvérisa
tion (selon l‘équipement du pack de pulvérisation)
En tant que plus petit de sa catégorie, le Finish 230 offre un rapport
qualité-prix exceptionnel
Transport facile : poignée pratique et support pour tuyau intégré
l
Solution complète et mobile pour les travaux de laquage
avec compresseur intégré
l
Avec la technologie AirCoat : pulvérisation particulièrement fine pour
une finition parfaite
Les composants sont parfaitement assortis : peu de perte de produit et
haut degré d‘application
Grande flexibilité et mobilité : compresseur intégré, puissant et silen
cieux
Prise en main particulièrement facile
l
l
l
l
l
l
l
Référence
Référence
FineFinish 20-30 S AirCoat complet sur châssis
Appareil de base F 230 AC compact
Tuyau HP jumelé, produit DN4mm, 270 bar, air DN6mm, 1/4“, 10 m
Pistolet AirCoat AC 4600 Pro, avec chapeau d‘air vert, support et buse ACF 3000 1
1/40 (40° 0,011“)
2305391
550005
2302379
394152
Chapeau d‘air vert pour peintures en phase aqueuse et solvantées, écrou de s errage fourni
Référence
394912
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
23
Gaine de protection, 10 m, pour tuyau HP jumelé
Gaine de protection, 7,5 m, pour tuyau HP jumelé
Pistolet AirCoat AC 4600 Pro, avec chapeau d‘air vert et support
1/40 (40° 0,011“)
Tamis de crosse jaune, jeu de 10 pièces, 100 mailles/0,14 mm MW, fin
Tamis de crosse rouge, jeu de 10 pièces, 180 mailles/0,084 mm MW, extra fin
Tuyau HP jumelé, produit DN3mm, 270 bar, air DN6mm, 1/4‘‘, 7,5 m
Tuyau HP jumelé, produit DN3mm, 270 bar, air DN6mm, M16x1,5, 7,5 m
Tuyau HP jumelé, produit DN4mm, 270 bar, air DN6mm, 1/4“, 7,5 m
Tuyau d‘air, DN6mm, 1/4‘‘, 10 m, pour tuyau HP jumelé
Tuyau d‘air, DN6mm, 1/4‘‘, 7,5 m, pour tuyau HP jumelé
www.wsb-wagner.eu
I. Le bâtiment
I. Le bâtiment
FineFinish 20-30 S AirCoat complet
sur châssis
2305871
2305870
394158
394152
Appareil de base, Finish 230
Tuyau HP DN4mm, 270 bar, NPS 1/4‘‘, 7,5 m
Pistolet Airless AG 08, filetage F 1/4‘‘, avec support de buse TradeTip 3
Buse 2SpeedTip, L10, 208 / 510
Tamis de crosse rouge, 1 piece, 180 mailles/0,084 mm MW, extra fin
l
l
l
l
l
Buses TradeTip 3 FineFinish, voir tableau de la page consacrée aux buses à la fin d
u chapitre
l
l
l
l
l
Cuve gravité 5 litres pour F230
TipClean, récipient pour le nettoyage et le stockage des buses
311062
9984573
296388
271042
34383
Référence
554XXX
288144
97023
97022
97108
97023
97022
9984595
9984596
2306802
2302379
2302378
2306803
2304451
2304449
www.wsb-wagner.eu
24
SuperFinish 23 Plus AirCoat Spraypack
I. Le bâtiment
I. Le bâtiment
Parfaitement équipé pour les travaux de laquage
Avec la technologie AirCoat : atomisation particulièrement fine pour
un fini parfait
Coordination parfaite des composants entre eux : brouillard de pein
ture réduit, taux de couverture optimum
Matériel convivial
Le standard de l‘industrie dans la qualité habituellement offerte par
WAGNER
l
l
l
l
l
Tuyaux chauffants pour pulvérisation Airless (au choix)
TempSpray H 126 Spraypack, 10 m
Référence
2311852
2311853
2311854
u chapitre
Référence
554XXX
l
l
l
l
l
l
Référence
Appareil de base, SF 23 Plus sur châssis
Cuve gravité 5 litres, M36x2
Buse ACF3000 11/40
l
l
l
l
l
2344939
2334424
341265
2302379
394158
379411
l
l
l
l
l
l
l
l
l
Accessoires pour les travaux de laquage Airless
Pistolet Airless AG 08, filetage F 1/4‘‘, gâchette deux doigts avec support de buse T radeTip 3
l
l
34383
9984583
Accessoires pour les travaux de dispersion Airless
Buse 2SpeedTip, D10, 111 / 419
Canne d‘aspiration complète pour SF23 Plus, incl. PumpRunner
Tuyau HP DN6mm, 270 bar, NPSM 1/4“, 15 m
Référence
271045
2342879
296388
9984574
Accessoires pour rouleau alimenté (au choix)
InlineRoller dans coffret plastique; incl. tuyau HP DN 4 mm, 27 MPa, 7,5 m; R
allonge 0,5 m;
manchon de rechange 13 mm; etc.
Joint d‘étrier de rouleau
Manchon de rechange, poils 13 mm, pour intérieur et façade lisse
Manchon de rechange, poils 20 mm, pour façade projetée
Rallonge complète 32x1/8, 0,3 m
Rallonge télescopique, 60-100 cm
Tube hermétique pour manchon usagé - 100 x 320
Référence
345010
l
l
l
l
l
l
l
l
l
l
l
l
l
l
25
Référence
271042
296465
www.wsb-wagner.eu
l
l
l
Chapeau d‘air bleu pour peintures en phase aqueuse, écrou de serrage fourni
Chapeau d‘air rouge pour peintures et vernis solvantés, écrou de serrage fourni
Compresseur AirBoost 100 pour SF23 Plus
Crépine d‘aspiration pour compresseur AB100
Filtres pour compresseur AB100 (5 unités)
Kit adaptation TopClean, pour godet à gravité
Pistolet à rallonge 120 cm, support de buse 1/4‘‘, filetage F 11/16“
Raccord double A = M16x1,5 x M16x1,5 / 2x60°
Rallonge de buse, 1 m, avec tête pivotante
Tamis de crosse blanc, jeu de 10 pièces, 50 mailles/0,31 mm MW, moyen
Tuyau HP DN6mm, 270 bar, M16x1,5, 15 m
394911
394910
2347935
2348863
341265
2351461
340930
296443
34030
96015
96016
97024
97022
9984507
Pour passer en mode Airless
Ce Spraypack peut être converti pour une utilisation Airless, pour des chantiers e xtérieurs par exemple. Vous trouverez
les accessoires compatibles, tels que les t uyaux, pistolets, buses et supports de buses dans la rubrique idoine, à la fin du
chapitre.
345323
345324
345902
345915
345916
345901
345912
www.wsb-wagner.eu
26
SuperFinish 23 Plus AirCoat sur chariot
un fini parfait
Matériel convivial
WAGNER
l
l
l
l
l
l
l
l
l
l
Référence
345901
345912
Référence
2311852
2311853
2311854
u chapitre
Référence
554XXX
l
l
l
l
Référence
Appareil de base, SF 23 Plus sur chariot
Buse ACF3000 11/40
l
2344934
2334444
341265
2302379
394158
379411
l
l
l
l
l
l
l
l
l
l
l
l
l
Référence
271042
296465
34383
9984583
l
l
l
l
l
l
l
PumpRunner
Référence
271045
2342879
296388
2306987
9984574
allonge 0,5 m;
Référence
345010
l
l
l
l
l
l
l
l
l
l
l
27
www.wsb-wagner.eu
Kit de réparation complet pour SF 21 à SF 31
I. Le bâtiment
I. Le bâtiment
SuperFinish 23 Plus AirCoat sur c hariot
394911
394910
2347935
2348863
341265
2351461
340930
341705
296443
34030
96015
96016
97024
97022
9984507
chapitre.
345323
345324
345902
345915
345916
www.wsb-wagner.eu
28
SuperFinish 23 Plus AirCoat avec
compresseur intégré sur châssis
Une solution avec compresseur intégré pour le traite
ment des surfaces
l
l
l
l
l
l
l
l
l
l
Référence
345901
345912
Référence
2311852
2311853
2311854
u chapitre
Référence
554XXX
l
l
l
l
Référence
SuperFinish 23 Plus AirCoat avec compresseur intégré sur châssis
Tuyau HP jumelé, produit DN4mm, 270 bar, air DN6mm, 1/4‘‘, 10 m
Buse ACF3000 11/40
l
un fini parfait
Matériel convivial
WAGNER
l
2353392
2334424
341265
2302379
394158
379411
2347935
l
l
l
l
l
l
l
l
l
l
l
l
l
l
34383
9984583
PumpRunner
Référence
271045
2342879
296388
2306987
9984574
allonge 0,5 m;
Référence
345010
l
l
l
l
l
l
l
l
l
l
l
29
Référence
271042
296465
www.wsb-wagner.eu
I. Le bâtiment
I. Le bâtiment
l
l
l
l
l
l
394911
394910
2347935
2348863
341265
2351461
340930
341705
296443
34030
96015
96016
97024
97022
9984507
chapitre.
345323
345324
345902
345915
345916
www.wsb-wagner.eu
30
compresseur intégré sur chariot
ment des surfaces
l
l
l
l
l
l
l
l
l
l
Référence
345916
345901
345912
Référence
2311852
2311853
2311854
u chapitre
Référence
554XXX
l
l
l
l
l
Référence
SuperFinish 23 Plus AirCoat avec compresseur intégré sur chariot
Buse ACF3000 11/40
l
un fini parfait
Matériel convivial
WAGNER
l
2353393
2334444
341265
2302379
394158
379411
2347935
l
l
l
l
l
l
l
l
l
l
l
l
l
Référence
271042
296465
34383
9984583
l
l
l
l
l
l
l
PumpRunner
Référence
271045
2342879
296388
2306987
9984574
allonge 0,5 m;
Référence
345010
l
l
l
l
l
l
l
l
l
l
31
www.wsb-wagner.eu
I. Le bâtiment
I. Le bâtiment
394911
394910
2347935
2348863
341265
2351461
340930
341705
296443
34030
96015
96016
97024
97022
9984507
chapitre.
345323
345324
345902
345915
www.wsb-wagner.eu
32
SuperFinish 23 Plus Airless laque
complet sur châssis
L‘expert pour les petits travaux de laquage avec la tech
nologie à membrane
l
l
l
Référence
2311853
2311854
u chapitre
Référence
554XXX
l
l
Appareil d‘entrée de gamme pour le laquage de surfaces ne dépassant
pas
Prise en main facile et utilisation simplifiée : interrupteur multifonction
pour une sécurité accrue - La mise en marche et l‘arrêt de l‘unité sous
pression est possible
Plus de performance : moteur sans huile et sans entretien
Laquage FineFinish avec godet à gravité et buse dédiée FineFinish
l
l
l
l
l
l
Référence
SuperFinish 23 Plus Airless laque complet sur châssis
l
l
l
l
271042
34383
PumpRunner
Référence
271045
2342879
296388
2306987
9984574
allonge 0,5 m;
Référence
345010
Référence
2311852
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
33
2341491
2334424
341265
9984583
296465
www.wsb-wagner.eu
I. Le bâtiment
I. Le bâtiment
l
l
l
l
341265
296443
34030
96015
96016
97024
97022
9984507
345323
345324
345902
345915
345916
345901
345912
www.wsb-wagner.eu
34
complet sur chariot
L‘expert pour les petits travaux de laquage avec la tech
nologie à membrane
l
l
l
Référence
2311853
2311854
u chapitre
Référence
554XXX
l
l
Appareil d‘entrée de gamme pour le laquage de surfaces ne dépassant
pas
Prise en main facile et utilisation simplifiée : interrupteur multifonction
pour une sécurité accrue - La mise en marche et l‘arrêt de l‘unité sous
pression est possible
Plus de performance : moteur sans huile et sans entretien
Laquage FineFinish avec godet à gravité et buse dédiée FineFinish
l
l
l
l
l
l
Référence
SuperFinish 23 Plus Airless laque complet sur chariot
l
l
l
l
271042
34383
PumpRunner
Référence
271045
2342879
296388
2306987
9984574
allonge 0,5 m;
Référence
345010
Référence
2311852
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
35
2341492
2334444
341265
9984583
296465
www.wsb-wagner.eu
I. Le bâtiment
I. Le bâtiment
complet sur chariot
l
l
l
l
341265
296443
34030
96015
96016
97024
97022
9984507
345323
345324
345902
345915
345916
345901
345912
www.wsb-wagner.eu
36
SuperFinish 23 Plus TempSpray sur
châssis
Spécialiste du laquage doté d‘un tuyau chauffant
l
l
Référence
345901
345912
Référence
2311853
2311854
u chapitre
Référence
554XXX
l
Une surface parfaitement réussie grâce au tuyau chauffant
Idéal pour les produits à haute viscosité comme la laque COV par
exemple
Le système TempSpray chauffe le produit directement dans le tuyau,
assurant ainsi une viscosité parfaite sans dilution et permet une appli
cation optimale de la peinture - les propriétés du produit sont conser
vées
l
l
l
l
l
Référence
SuperFinish 23 Plus TempSpray sur châssis
TempSpray H 126 unité de base, 10 m
Pistolet Airless AG 08 TS, filetage F 1/4‘‘, avec support de buse TradeTip 3
l
l
l
l
l
l
2341495
2334424
341265
2311659
528318
271042
34383
l
l
l
l
l
l
l
l
l
l
Accessoires pour les travaux de laquage AirCoat
Buse ACF3000 11/40
Pistolet AirCoat AC 4600 Pro, avec chapeau d‘air bleu et support
Régulateur AirCoat, set de montage
Référence
379411
394156
340250
9984595
PumpRunner
Référence
271045
2342879
296388
2306987
9984574
allonge 0,5 m;
Référence
345010
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
37
www.wsb-wagner.eu
I. Le bâtiment
I. Le bâtiment
SuperFinish 23 Plus TempSpray sur
châssis
l
l
394911
394910
341265
340930
341705
296443
34030
96015
96016
97024
97022
9984507
345323
345324
345902
345915
345916
www.wsb-wagner.eu
38
SuperFinish 23 Plus TempSpray
complet sur chariot
Spécialiste du laquage doté d‘un tuyau chauffant
l
l
Référence
340250
9984595
Référence
2311853
2311854
u chapitre
Référence
554XXX
l
Une surface parfaitement réussie grâce au tuyau chauffant
Idéal pour les produits à haute viscosité comme la laque COV par
exemple
Le système TempSpray chauffe le produit directement dans le tuyau,
assurant ainsi une viscosité parfaite sans dilution et permet une appli
cation optimale de la peinture - les propriétés du produit sont conser
vées
l
l
l
l
l
Référence
SuperFinish 23 Plus TempSpray complet sur chariot
l
l
l
l
l
l
2341496
2334444
341265
2311659
528318
271042
34383
l
l
l
l
l
l
l
l
l
l
PumpRunner
Référence
271045
2342879
296388
2306987
9984574
allonge 0,5 m;
Référence
345010
Buse ACF3000 11/40
Référence
379411
394156
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
39
www.wsb-wagner.eu
I. Le bâtiment
I. Le bâtiment
SuperFinish 23 Plus TempSpray
complet sur chariot
l
l
394911
394910
341265
340930
341705
296443
34030
96015
96016
97024
97022
9984507
345323
345324
345902
345915
345916
345901
345912
www.wsb-wagner.eu
40
Pistolets
Accessoires pour pompes à membrane
Référence
394156
Pistolet AirCoat AC 4600 Pro, avec chapeau d‘air bleu, support et buse A
CF 3000 11/40
(40° - 0,011“)
394150
Pistolet AirCoat AC 4600 Pro, avec chapeau d‘air rouge et support
394157
Pistolet AirCoat AC 4600 Pro, avec chapeau d‘air rouge, support et buse A
CF 3000 11/40
(40° - 0,011“)
394151
394158
Pistolet AirCoat AC 4600 Pro, avec chapeau d‘air vert, support et buse A
CF 3000 11/40
(40° - 0,011“)
394152

528318
Chapeaux d‘air
296388
Référence
Chapeau d‘air bleu pour peintures en phase aqueuse,
écrou de serrage fourni
394911
Chapeau d‘air rouge pour peintures et vernis solvantés,
394910
Chapeau d‘air vert pour peintures en phase aqueuse et solvantées, é
crou de serrage
fourni
Tuyaux HP jumelés (air/produit)
2305870
9984595
9984596
2306802
2302379
2302378
2306803
2304451
2304449
Tuyau HP DN3mm, 270 bar, M16x1,5, 7,5 m
Tuyau HP DN3mm, 270 bar, NPS 1/4‘‘, 10 m
Tuyau HP DN4mm, 270 bar, M16x1,5, 7,5m
Tuyaux souples Airless
www.wsb-wagner.eu
Référence
9984458
Tuyau HP DN5mm, 270 bar, M16x1,5, 1 m, vernis, PFTE
9984456
9984569
394912
394921
Référence
Référence
Enrouleur HR30, M16x1,5
341910
Enrouleur de tuyau HP 45 m, livré avec 30 m de tuyau HP DN6
341912
2305871
41
Référence
9984584
2301052
9984583
9984510
2302374
9984573
9984507
9984562
9984574
9984575
Tuyau HP DN5mm, 250 bar, NPS 1/4“, 1 m, vernis, PFTE
Enrouleurs de tuyaux
Écrou de serrage
Référence
Tuyaux Airless
I. Le bâtiment
I. Le bâtiment
Accessoires pour pompes à m
embrane
www.wsb-wagner.eu
42
Buses
Buse à jet réglable plat 15, alésage 0,13 - 0,46 mm, largeur de 5 à 35 cm
Référence
999057
999053
Buse à jet réglable plat 28, alésage 0,28 - 0,66 mm, largeur du jet de 8 à 5
5 cm
999054
999055
999056
Buses 2SpeedTip, voir tableau de la page consacrée aux buses à la fin du c hapitre
271XXX
Buses AirCoat AC4600 Pro./ GM3000 AC, voir tableau de la page consacrée aux buses à
la fin du chapitre
Buses TradeTip 3 FineFinish, voir tableau de la page consacrée aux buses à la fin du
chapitre
Buses TradeTip 3, voir tableau de la page consacrée aux buses à la fin du c hapitre
Coffret de buses Finitions 2SpeedTip inclus :
- 4x tamis de crosse rouge, 180 mailles/0,084 mm
- 1x rallonge de buse compl. 15 cm - F
- 1x buse TradeTip 3 FineFinish 308
- 1x buse 2SpeedTip L20 210/512
Coffret de buses Finitions TradeTip 3 inclus :
Jeu de 12 aiguilles de nettoyage, 0,05 - 0,5 mm
TipClick, support pour buses TradeTip 3
379XXX
www.wsb-wagner.eu
Référence
Joint, pour le montage de la buse
43052
Kit de 5 joints double pour buses TradeTip3
556037
Protection pour buse à jet réglable
97294
Support de buse, filetage F 11/16“ (WAGNER), pour buses TradeTip 3
289391
Support de buse, filetage G 7/8“ (pour autres pistolets), pour buses T radeTip 3
289390
Support de buse, pour 2SpeedTip
271065
554XXX
553XXX
Rallonges de buse AirCoat
2344157
2344155
8612001
149702
Référence
Rallonge de buse AirCoat, 30 cm
394090
394091
Rallonges de buse Airless
43
Supports de buse
I. Le bâtiment
I. Le bâtiment
embrane
Référence
Rallonge de buse compl., 15 cm, filetage F, avec support sans buse
556051
Rallonge de buse compl., 15 cm, filetage G, avec support sans buse
556074
556052
556075
556053
556076
556054
556077
www.wsb-wagner.eu
44
Tête orientable, filetage F
Référence
97009
Vanne de nettoyage ClearSpray, filetage F
0521012F
Vanne de nettoyage ClearSpray, filetage G
0521012A
Filtres
Référence
Tamis de crosse jaune, 1 pièce, 100 mailles/0,14 mm MW, fin
43235
97023
34383
Tamis de crosse rouge, jeu de 10 pièces, 180 mailles/0,084 mm MW, e
xtra fin
97022
Raccords doubles et raccords d‘adaptation
Raccord A = 1/2“ x 1/2“ (jonction tuyau)
Raccord double 1/2‘‘ x 3/8‘‘ (réduction tuyau)
Raccord double 3/4‘‘ x 3/8‘‘ (jonction filtre HP pour tuyau 3/4‘‘)
Raccord double A = 1/4” x 1/4”
Raccord double A = 1/4” x M16x1,5
Raccord double A = 3/4‘‘ x 3/4“ (jonction tuyau)
Raccord double A = 3/4“ x 1/2“ (réduction tuyau) G 3/4” x G 1/2”
Raccord double A = 3/8“ x 1/2“, jonction filtre HP pour tuyau 1/2“
Raccord double A = M16x1,5 x 3/8“
Raccord double A = NPSM 3/8“ x A = NPSM 1/4“
Référence
3202901
3203026
9985783
34038
34033
105313
9985781
9985782
349610
256343
2308887
97529
34030
367561
45
www.wsb-wagner.eu
Raccord d‘adaptation I = 1/4“ x A = NPS1/2“
Raccord d‘adaptation I = 1/4“ x A = 3/8”
Raccord d‘adaptation I = 1/4“ x A = M16x1,5
Raccord d‘adaptation I = M16x1,5 x A = 1/2“
Raccord jonction I = M16x1,5 x A = 3/8”
Référence
2302993
179732
34041
115672
349256
97201
97204
Nettoyer / entreposer / conserver
Référence
1 litre d‘huile hydraulique Divinol, pour pompes à membrane
I. Le bâtiment
I. Le bâtiment
embrane
21061
Agent de nettoyage et conservation 0,25 litre
9992509
Agent de nettoyage et conservation EasyClean, 1 litre
508281
Agent de nettoyage et de conservation EasyClean, 118 ml
508620
Agent séparateur, 0,25 litre
9992504
Boîte TipClean, récipient avec nettoyage spéciale (24 pièces)
97109
Huile EasyGlide, 118 ml
508619
340930
Nettoyant spécial pour TipClean, 1 litre
97110
www.wsb-wagner.eu
46
Outil
Référence
Systèmes d‘aspiration
97108
Référence
Clef à molette
Cuves à gravité
Tamis D57, 0,4 grossier, pour cuve gravité
Jeu de tamis laque, pour filtre Metex, 5 pièces
34952
Jeu de tamis pour vernis, pour cuve gravité 5 litres
97258
9991114
Référence
341266
2311852
2311659
288144
341265
341268
Référence
2347935
2348863
2351461
3756
37607
www.wsb-wagner.eu
Référence
340265
47
2342879
34950
Compresseurs
Cuve gravité 5 litres, avec TopClean
Référence
Filtre Metex
Tuyaux chauffants pour pulvérisation Airless
Cuve gravité 5 litres EX, M36x2 avec cartouche de filtre, pour Finish 22-18S
I. Le bâtiment
I. Le bâtiment
embrane
Référence
2331967
www.wsb-wagner.eu
48
1. Vernis et protection du bois 1.3 Pompes à piston
I. Le bâtiment
I. Le bâtiment
embrane
Référence
2331965
2331963
2331964
Pour les pompes à piston, l‘alimentation en produit est assurée par la course du piston.
Cela offre une importante puissance d‘aspiration très utile pour les produits à haute
viscosité. Pompes à piston pneumatiques protégées contre les risques d‘explosion,
parfaites pour une utilisation en atelier. Nos pompes à piston hydrauliques offrent
encore plus de puissance et peuvent également fonctionner à l‘essence.
2331966
Idéales pour les produits épais comme fluides
Grande capacité d‘aspiration pour l‘application de produits à haute viscosité en intérieur et extérieur
Volume élevé, y compris avec les matières très visqueuses
Divers
Référence
Haute pression : possibilité d‘utiliser des tuyaux de grande longueur
Possibilité d‘utilisation de buses de plus grande capacité
Fusible protection des personne PRCD, 230 V / 16 A
9956257
340250
Qualité WAGNER : Conception robuste pour une longue durée de vie
49
www.wsb-wagner.eu
www.wsb-wagner.eu
Accessoires pour pompes à piston
Pistolets
Spécialiste des petites surfaces pour les travaux de
laquage
Spécialiste du laquage avec une cuve gravité et une buse de laquage
pour de petites quantités de produit et un changement rapide de
peinture
Maniabilité : dimensions compactes pour un transport simple et un
stockage peu encombrant
Propriétés innovantes du ProSpray : moteur sans entretien - graissage
des pistons via un seul bouton - poussoir de valve d‘admission pour
une utilisation en toute sécurité - etc.
l
l
l
Référence

528318
296388
Tuyaux Airless
Référence
ProSpray 3.23 laquage complet
Appareil de base, ProSpray 3.23
Cuve supérieure de 5 litres complète pour PS 3.23 / PS 22 Laque
l
l
l
l
l
l
2308273
558001
551969
9984574
296465
271042
34383
Système d‘aspiration pour container, raccord C, jonction courbée, 1,4 m
Référence
271045
296388
97082
9984574
allonge 0,5 m;
Référence
345010
Référence
296443
34038
96015
96016
97024
97022
9984574
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
Référence
9984584
2301052
9984583
9984510
2302374
9984573
9984507
9984562
9984574
9984575
Référence
9984458
9984456
9984569
345323
345324
345902
345915
345916
345901
345912
I. Le bâtiment
I. Le bâtiment
Référence
341910
341912
Buses
Référence
999057
999053
5 cm
999054
999055
51
www.wsb-wagner.eu
www.wsb-wagner.eu
52
Buses
chapitre
Référence
999056
554XXX
97294
289391
289390
271065
Filtres
2344157
Référence
43235
97023
34383
Tamis de crosse rouge, jeu de 10 pièces, 180 mailles/0,084 mm MW, e xtra fin
97022
2344155
8612001
149702
Référence
43052
556037
www.wsb-wagner.eu
553XXX
53
Référence
271XXX
Supports de buse
Supports de buse
I. Le bâtiment
I. Le bâtiment
Référence
3202901
3203026
9985783
34038
34033
105313
9985781
9985782
349610
256343
2308887
97529
www.wsb-wagner.eu
54
Référence
34030
367561
2302993
179732
34041
115672
349256
97201
97204
Référence
Outil
Clef à molette
9991114
Référence
551969
508281
3756
37607
508620
9992504
Référence
97109
Filtre Metex
34950
508619
34952
340930
97258
97110
55
97108
9992509
Référence
Référence
Cuves à gravité
www.wsb-wagner.eu
I. Le bâtiment
I. Le bâtiment
Référence
2311852
www.wsb-wagner.eu
56
1. Vernis et protection du bois 1.4 Buses
1.4 Buses
Référence
2311659
I. Le bâtiment
I. Le bâtiment
Buses AirCoat
La forme de dôme alliée au ponçage et à l‘érosion lors de la fabrication assure une vaporisation très fine, et ce avec une
consommation d‘énergie très faible (produit sous pression). Le métal durci de la buse lui assure une grande longévité et
une usure très lente. La buse WAGNER AirCoat est synonyme de surfaces peintes au brillant remarquable : Elle garantit
une vaporisation homogène avec des dégradés très doux sur les bords. Peu importe que le volume de l‘air de pulvérisa
tion soit élevé ou réduit.
Référence
2331967
2331965
2331963
Buses FineCoat (HVLP)
La forme des buses FineCoat, en métal robuste et de qualité supérieure, facilite considérablement le nettoyage. La préci
sion des alésages combinée au chapeau d‘air permet d‘effectuer des travaux de peinture sans brouillard intempestif. Des
buses de tailles diverses sont disponibles pour les différents modèles de pistolet. Cela permet d‘utiliser une grande diver
sité de produits.
Buses Airless 2SpeedTip - Formule deux en un
2331964
2331966
Cette buse airless innovante est composée de 2 noyaux de buse distincts. Elle permet à son utilisateur de passer d‘une
petite à une grande largeur en la retournant simplement et sans avoir à en changer. Cet accessoire garantit une adapta
tion parfaite aux produits et chantiers à traiter ainsi qu‘une amélioration de la rentabilité et du confort d‘application. De
plus, la buse utilisée indique la couleur du tamis de crosse recommandé pour éviter qu‘elle ne se bouche.
l
l
l
Divers
Plus de flexibilité pour le travail sur chantier ou en atelier
Adaptation optimale à vos produits et vos surfaces à traiter
Mise en place facile - Equipez votre pistolet à la pointe de la technologie
Référence
9956257
57
www.wsb-wagner.eu
www.wsb-wagner.eu
58
Le noyau de la buse est déterminant pour la qualité de la pulvérisation. Les buses TradeTip3 sont durables : l‘orifice
composé d‘un alliage de carbure de tungstène réduit l‘usure et permet ainsi de conserver un angle de pulvérisation
constant. Cette buse est particulièrement facile à entretenir. Il suffit de tourner et de rincer.
Pour les laques, les lasures et la protection du bois, vous avez le choix parmi
les buses suivantes :
I. Le bâtiment
I. Le bâtiment
Buses Airless TradeTip 3 - perfection et longévité
1. Buses AirCoat
Exclusivement pour application de laque. La finesse de la vaporisation à l‘air garantit des surfaces extrê
mement bien finies, y compris avec les produits difficiles à travailler.
Utilisation
Vernis et laques en
phase aqueuse et
solvantée, agents
démoulants, huiles
Revêtements en
résine, vernis PU,
laques bi-composants
Buses Airless à jet réglable
Les buses à jet réglable offrent une flexibilité optimale. La largeur du jet et l‘ouverture des buses sont réglables individuel
lement. La buse est ainsi parfaitement adaptée au produit et à la surface traiter. Une seule buse suffit pour couvrir de
grandes surfaces ou réaliser des rechampis. La qualité des matériaux, gage de longévité de la buse, est complétée par une
fonction de nettoyage automatique qui fait gagner un temps précieux.
Vernis, apprêts,
couche de fond,
primaires, impres
sions
Produit d‘injection,
impressions,
primaires, peinture
anti-rouille
Peintures anti-rouille,
peintures vinyles,
apprêts
Marquage buse
Diamètre en mm
Angle de pulvérisation en °
Largeur du jet en mm¹
Tamis de crosse²
Réf.
07.10
07.20
07.40
09.20
09.30
09.40
09.50
09.60
11.10
11.20
11.30
11.40
11.50
11.60
11.80
13.10
13.20
13.30
13.40
13.50
13.60
13.80
15.10
15.20
15.30
15.40
15.50
15.60
15.80
17.20
17.30
17.40
17.50
17.60
17.80
19.20
19.30
19.40
0.18
0.18
0.18
0.23
0.23
0.23
0.23
0.23
0.28
0.28
0.28
0.28
0.28
0.28
0.28
0.33
0.33
0.33
0.33
0.33
0.33
0.33
0.38
0.38
0.38
0.38
0.38
0.38
0.38
0.43
0.43
0.43
0.43
0.43
0.43
0.48
0.48
0.48
10
20
40
20
30
40
50
60
80
20
30
40
50
60
80
10
20
30
40
50
60
80
10
20
30
40
50
60
80
20
30
40
50
60
80
20
30
40
55
100
195
100
145
195
250
300
55
100
145
195
250
300
400
55
100
250
195
250
300
400
55
100
145
195
250
300
400
100
145
195
250
300
400
100
145
195
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge, jaune
rouge, jaune
rouge, jaune
rouge, jaune
rouge, jaune
rouge, jaune
rouge, jaune
jaune
jaune
jaune
jaune
jaune
jaune
jaune
jaune
jaune
jaune
jaune
jaune
jaune
jaune, blanc
jaune, blanc
jaune, blanc
379107
379207
379407
379209
379309
379409
379509
379609
379111
379211
379311
379411
379511
379611
379811
379113
379213
379313
379413
379513
379613
379813
379115
379215
379315
379415
379515
379615
379815
379217
379317
379417
379517
379617
379817
379219
379319
379419
¹Largeur de jet (mm) obtenue à 30 cm du support en pulvérisant une laque à 20 s DIN et à 100 bar de pression
²Rouge : 180 mailles extra fin - Jaune : 100 mailles fin - Blanc : 50 mailles moyen - Vert : 30 mailles grossier
59
www.wsb-wagner.eu
www.wsb-wagner.eu
60
Marquage buse
Diamètre en mm
Tamis de crosse²
Réf.
19.50
19.60
19.80
21.20
21.40
21.50
21.60
21.80
23.40
23.60
23.80
0.48
0.48
0.48
0.53
0.53
0.53
0.53
0.53
0.58
0.58
0.58
50
60
80
20
40
50
60
80
40
60
80
250
300
400
100
195
250
300
400
195
300
400
jaune, blanc
jaune, blanc
jaune, blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
379519
379619
379819
379221
379421
379521
379621
379821
379423
379623
379823
I. Le bâtiment
peintures vinyles,
apprêts
colles
Buses pour WSL 50/60
3. Buses Airless 2SpeedTip – Laque
Permet de passer rapidement du traitement de surface au rechampissage. Les buses pour peinture
2SpeedTip sont signalées en lilas.
Utilisation
Marquage buse
Diamètre en mm
Tamis de crosse²
Réf.
Laque
L10 208/510
L20 210/512
L30 212/514
0.2 - 0.25
0.25 - 0.3
0.3 - 0.36
20 - 50
20 - 50
20 - 50
120 - 225
120 - 225
120 - 225
rouge
rouge
rouge
271042
271043
271044
2. Buses FineCoat (HVLP)
La pulvérisation basse pression est idéale pour tous les travaux de laquage. La combinaison de volumes d‘air élevés et de
buses de qualité supérieure garantit l‘obtention de surfaces parfaites.
Jeu de gicleur pour FineCoat Split Gun
Kits pointeau / buse pour pistolet FineCoat (sauf Split Gun)
Référence
276155
276254
276227
276228
276229
276245
524211
261021
261022
Buse à rallonge pour radiateur
Référence
Rallonge de buse radiateur, 30 cm, compatible uniquement avec le pistolet FC
(réf.0277035)
61
Référence
529209
529210
529211
529212
529213
529214
www.wsb-wagner.eu
261020
Référence
261466
261469
261470
261463
261464
261465
I. Le bâtiment
Utilisation
4. Buses Airless TradeTip 3
La buse jaune standard offre une large gamme d‘applications pour les primaires, les laques et les lasures.
Utilisation
Vernis et laques en
phase aqueuse et
solvantee, huiles,
agents de séparation
Vernis PU,
Marquage buse
Diamètre en mm
Tamis de crosse²
Réf.
107
207
307
407
109
209
309
409
509
609
111
211
311
411
511
0.18
0.18
0.18
0.18
0.23
0.23
0.23
0.23
0.23
0.23
0.28
0.28
0.28
0.28
0.28
10
20
30
40
10
20
30
40
50
60
10
20
30
40
50
100
120
150
190
100
120
150
190
225
270
100
120
150
190
225
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
553107
553207
553307
553407
553109
553209
553309
553409
553509
553609
553111
553211
553311
553411
553511
www.wsb-wagner.eu
62
Utilisation
Marquage buse
Diamètre en mm
Tamis de crosse²
Réf.
611
113
213
313
413
513
613
813
115
215
315
415
515
615
715
815
0.28
0.33
0.33
0.33
0.33
0.33
0.33
0.33
0.38
0.38
0.38
0.38
0.38
0.38
0.38
0.38
60
10
20
30
40
50
60
80
10
20
30
40
50
60
70
80
270
100
120
150
190
225
270
330
100
120
150
190
225
270
300
330
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
jaune
jaune
jaune
jaune
jaune
jaune
jaune
jaune
553611
553113
553213
553313
553413
553513
553613
553813
553115
553215
553315
553415
553515
553615
553715
553815
I. Le bâtiment
Vernis PU,
Vernis, apprêts,
couches de fond,
primaires, impres
sions
Impressions,
primaires, peintures
vinyle et dispersion
5. Buses Airless TradeTip 3 FineFinish
Marquage buse
Diamètre en mm
Tamis de crosse²
Réf.
208
0.2
20
120
rouge
554208
308
408
210
310
410
510
212
312
412
512
214
314
414
0.2
0.2
0.25
0.25
0.25
0.25
0.3
0.3
0.3
0.3
0.36
0.36
0.36
30
40
20
30
40
50
20
30
40
50
20
30
40
150
190
120
150
190
225
120
150
190
225
120
150
190
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
554308
554408
554210
554310
554410
554510
554212
554312
554412
554512
554214
554314
554414
Vernis et laques en
phase aqueuse et
solvantée, huiles,
Vernis PU,
Vernis, apprêts,
couches de fond,
primaires, impres
sions
Impressions, pein
tures anti-rouille
Impressions, pein
tures anti-rouille
Marquage buse
Diamètre en mm
Tamis de crosse²
Réf.
514
0.36
50
225
rouge
554514
6. Buses Airless à jet réglable
Flexibilité maximale grâce à une largeur de jet et à une ouverture réglables. Une seule buse suffit pour
couvrir de grandes surfaces réaliser des rechampis.
Utilisation
Marquage buse
Diamètre en mm
Réf.
Vernis
15
0.13 - 0.46
50 - 350
999057
Vernis, Produit
d‘injection
20
0.18 - 0.48
50 - 500
999053
Vernis, dispersion
28
0.28 - 0.66
80 - 550
999054
Vernis, dispersion,
peintures anti-rouille,
colles
41
0.43 - 0.88
100 - 600
999055
Projection sur grandes
surfaces
49
0.53 - 1.37
100 - 400
999056
Buse de laquage haut de gamme avec des propriétés de troisième génération optimisées. Dotée d‘un
noyau double spécial pour une formation de gouttes des plus fines et une surface particulièrement
qualitative, même à faible pression. Les buses FineFinish sont signalées en lilas.
Utilisation
Utilisation
I. Le bâtiment
63
www.wsb-wagner.eu
www.wsb-wagner.eu
64
I. Le bâtiment
I. Le bâtiment
65
65
Tout simplement plus rapide. La rénovation et décoration murale pour les Pros !
68
Vos clients artisans peintres ne se chargent pas seulement de travaux de rénovation mais également de nouvelles
constructions et de chantiers de grande envergure. Qu‘il s‘agisse de façade extérieure ou de peinture intérieure, dans ce
chapitre vous trouverez tous les appareils adaptés aux gros chantiers. Pour que les travaux de peintures soient réalisés en
un temps record.
www.wsb-wagner.eu
2.3 Buses
86
113
www.wsb-wagner.eu
66
2. Murs intérieurs et façades 2.1 Pompes à membrane
l
l
petit
Peintures anti-corrosion, colles
toile de verre
moyen
grand
l
l
l
l
l
l
l
l
HeavyCoat 950 E/G
l
ProSpray 3.39
ProSpray 3.29
l
ProSpray 3.34
ProSpray 3.25
l
ProSpray 3.31
grand
ProSpray 3.23
l
l
ProSpray 3.21
l
moyen
ProSpray 3.20
petit
Peintures en dispersion /
impression, peintures vinyli
ques
SuperFinish 31
Taille de chantiers
SuperFinish 27
Produits
SuperFinish 23 Plus
dispersion
l
l
l
l
l
l
l
l
I. Le bâtiment
I. Le bâtiment
L‘alimentation en matériau est assurée par le mouvement alternatif de la membrane. Les
appareils dotés d
e cette technologie sont des appareils de chantier à la fois solides et
faciles à utiliser. L es pompes à membrane électriques peuvent être utilisées en Airless ou
en AirCoat.
l
l
l
l
l
l
l
l
Entretien facile
Usure réduite
nance économique
SuperFinish 27
SuperFinish 31
ProSpray 3.20
ProSpray 3.21
ProSpray 3.23
ProSpray 3.25
ProSpray 3.29
ProSpray 3.31
ProSpray 3.34
ProSpray 3.39
HeavyCoat 950 E/G
SuperFinish 23 Plus
dispersion
29
1.3
40
1.5
43
1.7
13.6
1
17.9
1.03
17.7
1.03
27.4
1.1
43.5
1.72
43.5
1.84
47.6
1.95
50
1.65
83
3.6
Technologie
Poids (kg)
Puissance moteur (kW)
Alimentation
Travail
Taille de buse max.
Pression max.
Débit max. (l/mn)
67
230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz 230 V / 5 0 Hz 230 V / 5 0 Hz 230 V / 5 0 Hz 230 V / 5 0 Hz 230 V / 5 0 Hz 230 V / 5 0 Hz 230 V / 5 0 Hz 230 V / 50 Hz
0.023
0.027
0.031
0.021
0.023
0.024
0.027
0.029
0.032
0.034
0.039
0.052
250 bar, 250 bar, 250 bar, 207 bar, 221 bar, 221 bar, 221 bar, 221 bar, 221 bar, 221 bar, 221 bar, 250 bar,
25 MPa
25 MPa
25 MPa
20.7 MPa 22.1 MPa 22.1 MPa 22.1 MPa 22.1 MPa 22.1 MPa 22.1 MPa 22.1 MPa
25 MPa
2.5
3
3.5
1.6
2
2.3
2.6
3
3.8
4.5
5
6.6
www.wsb-wagner.eu
www.wsb-wagner.eu
SuperFinish 23 Plus dispersion
Le modèle compact, robuste et mobile
l
l
l
l
Accessoires Airless pour les travaux de laquage
Référence
34383
9984583
Set d’extension AirCoat d’ Airless à AirCoat
Buse ACF3000 11/20
Joint de buse, pour AirCoat Pistole AC 4600
Joint de chapeau d‘air, pour AirCoat Pistole AC 4600
Nozzle extension, for AC 4600 P
Référence
379211
341265
394338
394339
394091
394158
97201
340250
9984595
2302379
2302378
Référence
2311852
2311853
2311854
u chapitre
Référence
554XXX
l
Compact : le modèle le plus petit de sa classe, mobile et léger
Pour les petits projets de dispersion
Robuste : idéal pour les chantiers exigeants
PumpRunner : parfait pour un transport propre de la machine
Compatible avec un tuyau de 30 à 45 m de long
l
l
l
l
l
l
l
l
Référence
SuperFinish 23 Plus dispersion complet sur châssis
l
l
l
l
l
2341493
2334424
2342879
9984574
296388
271045
l
l
l
l
l
l
allonge 0,5 m;
Référence
345010
Accessoires pour réparation par injection du béton fissuré
Lance d‘injection ND400, 11/16‘‘
Référence
341268
97057
296388
97201
9984573
Référence
271042
341265
296465
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
69
www.wsb-wagner.eu
345323
345324
345902
345915
345916
345901
345912
I. Le bâtiment
I. Le bâtiment
l
l
l
l
Buses TradeTip 3, voir tableau de la page consacrée aux buses à la fin du chapitre
553XXX
www.wsb-wagner.eu
70
complet sur chariot
Le modèle compact, robuste et mobile
l
l
l
l
Référence
34383
9984583
Set d’extension AirCoat d’ Airless à AirCoat
Buse ACF3000 11/20
Joint de buse, pour AirCoat Pistole AC 4600
Joint de chapeau d‘air, pour AirCoat Pistole AC 4600
Nozzle extension, for AC 4600 P
Référence
379211
341265
394338
394339
394091
394158
97201
340250
9984595
2302379
2302378
Référence
2311852
2311853
2311854
u chapitre
Référence
554XXX
l
Compact : le modèle le plus petit de sa classe, mobile et léger
Pour les petits projets de dispersion
Robuste : idéal pour les chantiers exigeants
PumpRunner : parfait pour un transport propre de la machine
Compatible avec un tuyau de 30 à 45 m de long
l
l
l
l
l
l
l
l
Référence
SuperFinish 23 Plus dispersion complet sur chariot
l
l
l
l
l
2341494
2334444
2342879
9984574
296388
271045
l
l
l
l
l
l
allonge 0,5 m;
Référence
345010
Accessoires pour réparation par injection du béton fissuré
Référence
341268
97057
296388
97201
9984573
Référence
271042
341265
296465
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
71
www.wsb-wagner.eu
345323
345324
345902
345915
345916
345901
345912
I. Le bâtiment
I. Le bâtiment
complet sur chariot
l
l
l
l
553XXX
www.wsb-wagner.eu
72
SuperFinish 27 dispersion complet
Le modèle polyvalent - couvre les besoins de presque
tous les chantiers
Durée de vie particulièrement longue : membrane éprouvée avec tech
nologie QLS
Flexibilité : possibilité d’appliquer des petites quantités au moyen de la
godet gravité ou en aspiration directe dans le fût de peinture
Conçu pour tous types de travaux de peinture en rénovation et en
neuf (laques, impressions et films minces extérieurs)
l
l
l
Référence
2311853
2311854
Accessoires pour utilisation de fûts/conteneurs
2 joints de remplacement pour système d‘aspiration
Bouchon pour raccord C
Clés de montage pour raccord C
Référence
9971529
97305
9100099
97082
PumpRunner
Référence
341266
341910
341705
296443
2306987
34030
96015
96016
97024
9984562
9984574
l
l
l
l
l
l
I. Le bâtiment
I. Le bâtiment
Référence
Appareil de base SF 27 sur chariot
Système d‘aspiration QuickClean, pour SF 27 / SF 31 / SF 1750 / F 500 / Cobra
Buse 2SpeedTip, D20, 115/421
l
l
l
l
l
341051
341050
341263
9984574
296388
271046
l
l
l
l
l
l
l
Buse TradeTip 3 FineFinish, 410
Buse TradeTip 3, 411
Référence
554410
553411
341265
97022
9984583
Accessoires pour les travaux sur gros chantiers
Système d‘aspiration pour fût, 1,4 m, avec raccord C1, sans reflux
Référence
97305
9100099
97104
allonge 0,5 m;
Référence
345010
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
73
www.wsb-wagner.eu
l
l
l
l
345323
345324
345902
345915
345916
345901
345912
www.wsb-wagner.eu
74
I. Le bâtiment
I. Le bâtiment
Le „MUST“ de la gamme !
Polyvalent et puissant : permet de travailler avec une large gamme de
matériaux
Flexibilité : possibilité d’appliquer des petites quantités au moyen de la
cuve supérieure ou directement en aspiration dans le fût
Aucun compromis : une solution idéale grâce à une grande puissance
l
l
l
Référence
2311853
2311854
Accessoires pour utilisation de fûts/conteneurs
2 joints de remplacement pour système d‘aspiration
Référence
9971529
97305
9100099
97082
PumpRunner
Référence
341266
341910
296443
2306987
34030
96015
96016
97024
9984574
l
l
l
l
l
l
Référence
Appareil de base SF 31 sur chariot
l
l
l
l
l
341022
341005
341263
9984574
296388
271046
l
l
l
l
l
l
l
Buse TradeTip 3 FineFinish, 410
Référence
554410
553411
341265
97022
9984583
Système d‘aspiration pour fût, 1,4 m, avec raccord C1, sans reflux
Référence
97305
9100099
97104
allonge 0,5 m;
Référence
345010
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
75
www.wsb-wagner.eu
l
l
345323
345324
345902
345915
345916
345901
345912
www.wsb-wagner.eu
76
Pistolets
Référence

528318
296388
Pistolet Airless AG 08, filetage F 1/4‘‘, avec support de buse TradeTip 3 et b
use 419
TradeTip 3
296393
Pistolet airless AG 14, filetage F 1/4‘‘, avec support de buse TradeTip 3
502166
Pistolet à rallonge 120 cm, support de buse 1/4‘‘, filetage G 7/8“
296443
296441
296444
296442
Tuyaux Airless
Référence
2336583
2336584
9984562
9984574
9984575
2303074
Référence
9984458
9984456
9984569
Référence
www.wsb-wagner.eu
Référence
1009215
1009316
1009317
1009319
1009213
999057
999053
Buse TwinTip, D215
Buse TwinTip, D316
Buse TwinTip, D317
Buse TwinTip, D319
Buse TwinTip, M213
5 cm
999054
999055
999056
271XXX
553XXX
Coffret de buses 2SpeedTip dispersion inclus :
- 3x tamis de crosse blanc, 50 mailles/0,31 mm
- 1x buse 2SpeedTip D10 111/419
Coffret de buses TradeTip 3 dispersion inclus :
- 1x buse TradeTip 3 629
2344156
2344154
8612001
149702
341910
341912
77
Buses
I. Le bâtiment
I. Le bâtiment
embrane
www.wsb-wagner.eu
78
Supports de buse
Joint de collerette, pour buses TwinTip
Référence
Référence
556051
556074
556052
556075
556053
556076
556054
556077
97009
1006700
43052
556037
97294
Support de buse TwinTip - pulvérisation sans brouillard
1006001
289391
0521012F
289390
0521012A
271065
Rallonges de buse pivotante
97004
Lance de cavité rigide complète - 12 cm avec buse R11
97252
Référence
Tamis de crosse blanc, 1 pièce, 50 mailles/0,31 mm MW, moyen
34377
97024
43235
97023
Tamis de crosse vert, 1 pièce, 30 mailles/0,56 mm MW, grossier
89323
97208
97057
www.wsb-wagner.eu
Filtres
Référence
Lance de cavité flexible complète - 130 cm avec buse 0,5 mm - 250 bar
79
I. Le bâtiment
I. Le bâtiment
embrane
www.wsb-wagner.eu
80
Filtres
Référence
Tamis de crosse vert, jeu de 10, 30 mailles/0,56 mm MW, grossier
97025
Référence
3202901
3203026
9985783
34038
34033
105313
9985781
9985782
349610
256343
2308887
97529
34030
367561
2302993
179732
34041
349256
97201
97204
97109
508619
340930
97110
97108
Référence
Clef à molette
Cuves à gravité
www.wsb-wagner.eu
9991114
Référence
Référence
341266
288144
341265
341268
9992509
508281
508620
9992504
81
Référence
Outil
I. Le bâtiment
I. Le bâtiment
embrane
www.wsb-wagner.eu
82
Cuves à gravité
Référence
3756
2311853
37607
2311660
2311854
2311661
Filtre DN25 MW = 1,0 mm
Référence
2342879
2323325
Filtre Metex
34950
Filtre pour système d‘aspiration, M38x1,5, 1 mm MW (SF 27 / SF 31 / SF 1
750 et F 500)
341435
Jeu de tamis dispersion, pour filtre Metex, 5 pièces
34951
Système d‘aspiration QuickClean, pour SF 21 / SF 23 / SF 1500
341262
Système d‘aspiration QuickClean, pour SF 27 / SF 31 / SF 1750 / F 500 / C
obra
341263
97082
www.wsb-wagner.eu
Référence
2331967
2331965
2331963
2331964
2331966
Divers
Référence
83
Référence
I. Le bâtiment
I. Le bâtiment
embrane
9956257
www.wsb-wagner.eu
84
I. Le bâtiment
I. Le bâtiment
Vos notes
2. Murs intérieurs et façades 2.2 Pompes à piston
85
www.wsb-wagner.eu
www.wsb-wagner.eu
I. Le bâtiment
ProSpray 3.20 complet
Entrée de gamme : pompe à piston compacte pour tous
les petits travaux Airless
La petite - entrée de gamme pour la technologie de
pompe à piston
Rapport qualité-prix optimal : modèle parfait pour les petites surfaces
Robustesse et simplicité : interrupteur avec protection antichoc, garni
tures durables et accessibles et bien d‘autres détails conviviaux
Châssis optimisé pour les chantiers : enrouleur pratique du tuyau pour
le transport
Propriétés innovantes du ProSpray : nouvelles garnitures - soupape
d‘admission - etc.
l
l
l
l
Rapport qualité-prix optimal : modèle parfait pour tous ceux qui
pulvérisent avant tout de petites surfaces
Pour des travaux réalisés sans souci : filtre haute pression intégré
Petit avec une puissance extraordinaire : Taille de buse 0,023“, débit
maxi 2,0 l/mn, 16 kg
Avec un système d‘aspiration flexible pour une aspiration simple direc
tement dans le seau d‘origine
Propriétés innovantes du ProSpray : graissage des pistons via un seul
bouton - poussoir de valve d‘admission pour une utilisation en toute
sécurité - etc.
l
l
l
l
l
Référence
Appareil de base, PS 3.20
l
l
l
l
532004
532008
9984574
296388
553419
Référence
2308256
558004
9984574
296388
271046
Accessoires pour les travaux de laquage
u chapitre
Référence
554XXX
551969
296465
34383
l
l
l
l
u chapitre
l
l
l
l
Référence
554XXX
551969
296465
34383
l
l
l
l
allonge 0,5 m;
l
l
l
l
l
l
l
l
Référence
345010
345323
345324
345902
345915
345916
345901
345912
allonge 0,5 m;
Référence
345010
Référence
296443
34038
96015
96016
97024
9984574
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
87
www.wsb-wagner.eu
Référence
556074
556075
556076
556077
96015
96016
96017
I. Le bâtiment
l
l
l
l
l
l
345323
345324
345902
345915
345916
345901
345912
www.wsb-wagner.eu
88
I. Le bâtiment
ProSpray 3.23 dispersion complet
ProSpray 3.25 complet sur châssis
Spécialiste des petites surfaces pour les travaux de
dispersion
Appareil compact pour dispersion, idéal pour les chan
tiers moyens
Avec une canne d‘aspiration souple pour une aspiration simple directe
dans le fût d‘origine du produit
Maniabilité : dimensions compactes pour un transport simple et un
stockage peu encombrant
Propriétés innovantes du ProSpray : moteur sans entretien et sans
balais - graissage des pistons via un seul bouton - poussoir de valve
d‘admission pour une utilisation en toute sécurité - etc.
l
l
l
Légèreté : seulement 25,5 kg
Deux versions : sur châssis ou sur chariot
Propriétés innovantes du ProSpray : commande, information et
contrôle directement sur l‘appareil - graissage des pistons via un seul
sécurité - etc.
l
l
l
Référence
Appareil de base, ProSpray 3.23
2308258
558001
9984574
296388
271046
allonge 0,5 m;
Référence
345010
Référence
2311853
2311854
Référence
296443
34038
96015
96016
97024
97022
9984574
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
89
www.wsb-wagner.eu
345323
345324
345902
345915
345916
345901
345912
I. Le bâtiment
Référence
Appareil de base, ProSpray 3.25 sur châssis
2308259
558002
9984574
296388
271046
allonge 0,5 m;
Référence
345010
Référence
2311853
2311854
Référence
296443
34038
96015
96016
97024
9984574
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
345323
345324
345902
345915
345916
345901
345912
www.wsb-wagner.eu
90
ProSpray 3.25 complet sur chariot
Appareil compact pour dispersion, idéal pour les chan
tiers moyens
Légèreté : seulement 25,5 kg
Deux versions : sur châssis ou sur chariot
contrôle directement sur l‘appareil - graissage des pistons via un seul
sécurité - etc.
l
l
l
Cuve polypro 100 litres avec chariot et couvercle
Kit adaptation cuves grande quantité, pour PS 3.25
Référence
2309956
2312155
Référence
296443
34038
96015
96016
97024
9984574
l
l
l
l
l
l
l
Référence
Appareil de base, ProSpray 3.25 sur chariot
2308260
558003
9984574
296388
271046
u chapitre
Référence
554XXX
551969
296465
34383
l
l
l
l
l
l
l
l
allonge 0,5 m;
Référence
345010
Référence
2311853
2311854
l
l
l
l
l
l
l
l
l
l
91
www.wsb-wagner.eu
l
I. Le bâtiment
I. Le bâtiment
345323
345324
345902
345915
345916
345901
345912
www.wsb-wagner.eu
92
I. Le bâtiment
Une pompe à piston endurante pour les chantiers allant
Fiabilité et robustesse pour un travail récurrent sur gros
chantiers
Robuste et sans entretien
Idéalement équipé pour les travaux de dispersion
contrôle directement sur l‘appareil - chariot basculant - filtre haute
pression inclus - etc.
l
l
l
Moteur sans entretien et sans balais
Couverture d‘une large surface avec une grande facilité de prise en
main
l
l
l
Référence
2SpeedTip, D30, 115 / 423
2308261
558005
9984574
296388
271047
allonge 0,5 m;
Référence
345010
l
l
l
l
l
l
l
l
l
l
l
l
Référence
2SpeedTip, D30, 115 / 423
2308262
558006
9984574
296388
271047
Référence
345323
345324
345902
345915
345916
345901
345912
Kit d‘adaptation pour cuve grande quantité, pour PS 3.29 - PS 3.34
Référence
2309956
2312156
Référence
2311853
2311854
PumpRunner
Référence
296443
2306987
34038
96015
96016
97024
9984574
l
l
l
l
l
l
345323
345324
345902
345915
345916
345901
345912
l
l
l
l
l
l
Kit d‘adaptation pour cuve grande quantité, pour PS 3.29 - PS 3.34
l
l
Référence
2309956
2312156
l
l
l
l
Référence
2311853
2311854
l
l
PumpRunner
l
l
l
l
l
l
l
93
www.wsb-wagner.eu
Référence
296443
2306987
34038
96015
96016
97024
9984574
I. Le bâtiment
l
l
l
l
l
l
www.wsb-wagner.eu
94
Vos notes
I. Le bâtiment
I. Le bâtiment
Haute technologie pour les matériaux à haute viscosité
comme les anti-feu et les matériaux contre la corrosion
La pompe à piston très puissante est idéale pour les gros chantiers et
permet de travailler avec des matériaux à haute viscosité
Pour les chantiers de grande envergure : puissance et robustesse
Plus rapide : changement rapide du pot de peinture pour une utilisa
tion facile et des temps de réaction plus courts
l
l
l
Référence
Appareil de base PS 3.34 sur chariot
2308263
558007
9984574
296388
271048
Référence
345323
345324
345902
345915
345916
345901
345912
Référence
2311853
2311854
PumpRunner
Référence
296443
2306987
34038
96015
96016
97024
9984574
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
95
www.wsb-wagner.eu
www.wsb-wagner.eu
96
Le modèle haut de gamme pour une pulvérisation de
tous types de produits y compris les enduits airless
Plus de puissance : plus grande puissance d‘aspiration grâce à une
soupape d‘aspiration profonde
Deux fois plus rapide : Possibilité de travailler avec deux pistolets
Propriétés innovantes du ProSpray : chariot basculant - changement
de pot de peinture sans outil - etc.
l
l
l
Accessoires pour l‘anti-corrosion (au choix)
Pistolet airless AG 19, 250 bar, filetage F 1/4‘‘, avec support de buse TradeTip 3
Pistolet airless AG 19, 250 bar, filetage G 1/4‘‘, avec support de buse TradeTip 3
Référence
2341126
2341127
3203026
2336583
2336585
349256
PumpRunner
Référence
97024
9984574
34038
96015
96016
296443
2306987
l
l
l
l
l
l
l
Référence
Raccord double A = 1/4“ NPS x 3/8“ NPT
Raccord double A = 3/8“ NPT x A = 1/2“ NPS
2351261
558008
9984574
296388
271048
88162
815-005
Référence
345901
345916
345915
345902
345324
345323
345912
Référence
2311853
2311854
Accessoires pour la pulvérisation des enduits airless
Tuyau souple DN10mm, max. 250 bar, NPSM 3/8“, 2,5 m
Buse 2SpeedTip, S10, 235 / 527
Référence
2336585
2336582
271049
2341126
179732
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
97
www.wsb-wagner.eu
l
l
l
l
l
l
www.wsb-wagner.eu
I. Le bâtiment
I. Le bâtiment
98
HeavyCoat 950 E complet / Electrique
Ensemble puissant pour les produits lourds
Polyvalence grâce à un débit important
Légèreté malgré une grande puissance : des dimensions compactes
pour un transport simple
Propriétés innovantes du HeavyCoat : Disponible en modèle ther
mique ou électrique ou adaptable en quelques minutes - possibilité
d‘obtenir encore plus de puissance avec le SSP - changement de fût
encore plus rapide, nettoyage et transport simples grâce à la pompe
pivotante Swing Cart
l
l
l
Accessoire pour pulvérisation d‘enduit
Référence
2336585
2336582
Passage au mode thermique
Kit adaptation pour fonctionnement à l‘essence, 4,8 CV, Moteur Honda
Référence
0290614A
Cartouche de filtre, 0 maille, pour HeavyCoat / LineCoat
Cartouche de filtre, 100 mailles, pour HeavyCoat / LineCoat
Kit gouttelettes pour application d‘enduit
Référence
349707
349705
349431
349704
258720
3202901
3203026
9985783
9985781
9985782
349256
556054
2336583
2336585
2336586
l
l
l
l
l
Référence
Appareil de base, HC 950 E
l
l
l
l
l
2332184
528501
2336583
179732
502166
271048
l
l
l
l
l
l
l
l
l
allonge 0,5 m;
Référence
345010
Kit d‘adaptation cuve 100 l, pour HC 950 / HC 970
Référence
2309956
2312160
Référence
2311853
2311854
Référence
3203026
179732
l
l
l
l
l
l
l
l
l
l
l
l
l
l
99
www.wsb-wagner.eu
l
l
l
345323
345324
345902
345915
345916
345901
345912
l
www.wsb-wagner.eu
I. Le bâtiment
I. Le bâtiment
100
HeavyCoat 950 G complet / Thermique
I. Le bâtiment
I. Le bâtiment
Propriétés innovantes du HeavyCoat : Disponible en modèle essence
ou électrique ou adaptable en quelques minutes - possibilité d‘obtenir
encore plus de puissance avec le SSP - changement de fût encore plus
rapide, nettoyage et transport simples grâce à la pompe pivotante
Swing Cart
l
l
l
l
l
l
l
l
l
l
l
l
Référence
l
Appareil de base, HC 950 G
2332186
528500
2336583
179732
502166
271048
l
allonge 0,5 m;
Référence
345010
Référence
2309956
2312160
Référence
2311853
2311854
Passage au mode électrique
Kit adaptation pour fonctionnement électrique, 230 V
Référence
0528611A
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
101
www.wsb-wagner.eu
l
l
l
l
Référence
349707
349705
349431
349704
258720
3202901
3203026
9985783
9985781
9985782
349256
556054
2336583
2336585
2336586
345323
345324
345902
345915
345916
345901
345912
www.wsb-wagner.eu
102
Pistolets
Référence

528318
296388
Pistolet Airless AG 08, filetage F 1/4‘‘, avec support de buse TradeTip 3 et b
use 419
TradeTip 3
296393
502166
296443
296441
296444
296442
Tuyaux Airless
Référence
2336583
2336584
9984562
9984574
9984575
2303074
Référence
9984458
9984456
9984569
Référence
www.wsb-wagner.eu
Référence
1009215
1009316
1009317
1009319
1009213
999057
999053
Buse TwinTip, D215
Buse TwinTip, D316
Buse TwinTip, D317
Buse TwinTip, D319
Buse TwinTip, M213
5 cm
999054
999055
999056
271XXX
553XXX
Coffret de buses 2SpeedTip dispersion inclus :
Coffret de buses TradeTip 3 dispersion inclus :
2344156
2344154
8612001
149702
341910
341912
103
Buses
I. Le bâtiment
I. Le bâtiment
www.wsb-wagner.eu
104
Supports de buse
Joint de collerette, pour buses TwinTip
Référence
Référence
556051
556074
556052
556075
556053
556076
556054
556077
97009
1006700
43052
556037
97294
Support de buse TwinTip - pulvérisation sans brouillard
1006001
289391
0521012F
289390
0521012A
271065
97004
97252
Référence
34377
97024
43235
97023
89323
97208
97057
www.wsb-wagner.eu
Filtres
Référence
105
I. Le bâtiment
I. Le bâtiment
www.wsb-wagner.eu
106
Filtres
Référence
97025
Référence
3202901
3203026
9985783
34038
34033
105313
9985781
9985782
349610
256343
2308887
97529
34030
367561
2302993
179732
34041
349256
97201
97204
97109
508619
340930
97110
97108
Référence
Clef à molette
Cuves à gravité
www.wsb-wagner.eu
9991114
Référence
Référence
341266
341265
341268
551969
9992509
508281
508620
9992504
107
Référence
Outil
I. Le bâtiment
I. Le bâtiment
www.wsb-wagner.eu
108
Cuves à gravité
Référence
3756
Crépine d‘aspiration, 10 mailles, PS 3.31 / PS 3.34 / PS 30 / PS 34
349602
Crépine d‘aspiration, pour PS 3.21 / P 20
295565
Filtre DN25, M28x1,5, 1,25 mm MW, pour tuyau d‘aspiration
250243
Filtre Metex
34950
Jeu de tamis dispersion, pour filtre Metex, 5 pièces
34951
97082
Système d‘aspiration pour dispersion, DN 25
34630
Système d‘aspiration pour fût, avec adaptateur pour raccord C, pour H
eavyCoat
349907
Système d‘aspiration pour fût, avec crépine d‘aspiration, 3,5 m
97083
Référence
Adaptateur de réduction raccord B à C, pour HeavyCoat
9991651
Adaptateur valve, pour PS 3.39 / PS 36
524252
Adaptateur, pour système d‘aspiration pour récipient, EP 3000
258724
Adaptateur, pour système d‘aspiration pour récipient, PS 30 / PS 34
340255
97305
Canne d‘aspiration, 2-C, pour HeavyCoat
349252
Canne d‘aspiration, rigide, pour PS 3.29 / PS 26 sur chariot
508552
Collier, pour système d‘aspiration rigide, pour PS 3.29 / PS 26
sur chariot / PS 3.31 / PS 3.34 / PS 30 / PS 34 sur chariot
507783
Crépine d‘aspiration, 10 mailles, PS 3.23 / PS 3.25 / PS 3.29 / PS 22 /
PS 24 / PS 26
508738
www.wsb-wagner.eu
Référence
37607
109
I. Le bâtiment
I. Le bâtiment
Tube d‘aspiration anti cavité (enduit), pour HeavyCoat
2340003
Tube d‘aspiration biseauté
349580
Tuyau d‘aspiration, 2“, pour HeavyCoat
342205
www.wsb-wagner.eu
110
Référence
Tuyau de reflux, pour système d‘aspiration rigide, pour PS 3.31 / PS 3.34 / PS 34 sur
chariot
507785
Tuyau d‘aspiration, souple, pour PS 3.23 / PS 3.25 / PS 3.29 / PS 22 / PS 2
4 / PS 26 sur
châssis ou chariot
551106
Divers
2311853
2311660
2311854
2311661
2331967
2331965
2331963
2331964
www.wsb-wagner.eu
9956257
Référence
111
2331966
Référence
Référence
Référence
I. Le bâtiment
I. Le bâtiment
www.wsb-wagner.eu
112
2. Murs intérieurs et façades 2.3 Buses
I. Le bâtiment
I. Le bâtiment
2.3 Buses
l
l
l
l
Afin d‘assurer une adaptation parfaite à chaque typologie de chantier et produit à pulvériser, les buses 2SpeedTip de
WAGNER existent en différentes versions avec différentes tailles au choix.
Buses Airless TwinTip
La buse double jet a deux alésages l‘un au dessus de l‘autre. Cela garantit un jet parfait avec un débit produit élevé même
dans les gammes basse pression. La perte de produit est réduite au strict minimum. Idéale lorsque l‘on travaille sur les
façades ou pour une adaptation optimale aux surfaces spécifiques.
113
www.wsb-wagner.eu
www.wsb-wagner.eu
114
I. Le bâtiment
Optez pour les peintures à dispersion et au latex, les colles pour toile de verre,
etc. parmi les buses suivantes :
1. Airless 2SpeedTip – Dispersion
Utilisation
peintures vinyle et
émulsion, dispersion
Large champ d’application pour traitement d’apprêt, de dispersion, ignifuge et anticorrosion. Surfaces
irréprochables. Les buses de dispersion sont signalées en jaune.
Utilisation
Peinture à dispersion
Marquage buse
Diamètre en mm
Tamis de crosse²
Réf.
D05 111/415
D07 113/417
D10 111/419
D20 115/ 421
D30 115/423
D40 117/427
0.28 - 0.38
0.33 - 0.43
0.25 - 0.48
0.38 - 0.53
0.38 - 0.58
0.43 - 0.69
10 - 40
10 - 40
10 - 40
10 - 40
10 - 40
10 - 40
100 - 190
100 - 190
100 - 190
100 - 190
100 - 190
100 - 190
blanc
blanc
blanc
blanc
blanc
blanc
271062
271063
271045
271046
271047
271048
Marquage buse
Diamètre en mm
Tamis de crosse²
Réf.
517
617
717
817
219
319
419
519
619
719
819
919
0.43
0.43
0.43
0.43
0.48
0.48
0.48
0.48
0.48
0.48
0.48
0.48
50
60
70
80
20
30
40
50
60
70
80
90
225
270
300
330
120
150
190
225
270
300
330
385
jaune
jaune
jaune
jaune
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
553517
553617
553717
553817
553219
553319
553419
553519
553619
553719
553819
553919
I. Le bâtiment
4. Buses Airless TwinTip
2. Airless 2SpeedTip - Enduit
Buses spécifiques pour un brouillard réduit
Spécialement adaptée pour la mise en oeuvre de produits à haute viscosité comme les enduits airless.
Réalisez vos bandes à joints et votre ratissage avec la même buse. Les buses d‘enduit sont signalées en
orange.
Utilisation
Utilisation
Marquage buse
Diamètre en mm
Réf.
Enduit
S05 225/629
S10 527/235
S20 539/243
S30 543/252
0.64 - 0.75
0.69 - 0.9
0.99 - 1.1
1.1 - 1.32
20 - 60
50 - 20
50 - 20
50 - 20
120 - 270
225 - 120
225 - 120
225 - 120
271064
271049
271050
271051
Tamis de crosse²
Réf.
M213
0.33
20
110
blanc
1009213
Travaux de rech
ampissage (pour l es
façades)
D215
0.53
20
100
blanc
1009215
Les surfaces lisses (en
intérieur)
D316
0.53
25
130
blanc
1009316
D317
0.59
25
130
blanc
1009317
D319
0.69
25
130
blanc
1009319
Les surfaces à relief
(pour les façades)
La buse jaune standard offre une large gamme d‘applications pour le pulvérisation des primaires, des
émulsions, des produits anticorrosion jusqu‘aux charges airless.
Marquage buse
Diamètre en mm
Tamis de crosse²
Réf.
117
217
317
417
0.43
0.43
0.43
0.43
10
20
30
40
100
120
150
190
jaune
jaune
jaune
jaune
553117
553217
553317
553417
peintures v
inyle et
émulsion, dispersion
Diamètre en mm
Les surfaces à r elief
(en i ntérieur), Les
surfaces lisses (pour
les façades)
Utilisation
Marquage buse
Travaux de rech
ampissage (en
intérieur)
115
www.wsb-wagner.eu
www.wsb-wagner.eu
116
Vos notes
I. Le bâtiment
I. Le bâtiment
Utilisation
Marquage buse
Diamètre en mm
Réf.
Vernis, dispersion
28
0.28 - 0.66
80 - 550
999054
Vernis, dispersion,
peintures anti-rouille,
colles
41
0.43 - 0.88
100 - 600
999055
Projection sur
grandes surfaces
49
0.53 - 1.37
100 - 400
999056
117
www.wsb-wagner.eu
www.wsb-wagner.eu
118
I. Le bâtiment
I. Le bâtiment
119
119
Application propre. pour une logistique efficace et moins d‘efforts.
122
Enduit, crépi ou colle – l‘application de ces produits est très fastidieuse. Leur transport sur des chantiers de plusieurs
étages peut se révéler très fatigant et salissant. Les machines WAGNER vous simplifient la vie : le produit est pompé auto
matiquement jusqu‘à une hauteur de 30 m. Ainsi, non seulement les surfaces sont parfaitement réalisées mais la
logistique sur le chantier est optimisée.
150
3.3 Buses
170
www.wsb-wagner.eu
www.wsb-wagner.eu
120
3. Enduits, bitumineux, RPE, colles 3.1 Pompes à piston
l
l
l
l
l
l
petit
l
l
l
l
l
moyen
Enduits airless
moyen
grand
Étanchéification de maçonnerie
(enduits bitumineux, produits à
haute viscosité)
l
l
moyen
grand
l
l
l
l
l
l
l
l
l
l
l
l
petit
Enduits décoratifs, pâteux,
fibreux, pâtes à papier
l
l
l
l
l
petit
l
l
moyen
l
l
l
l
petit
moyen
l
l
l
l
l
l
l
l
grand
Revêtements plastiques épais
(R.P.E.), colles et enduits I.T.E.,
enduits monocouche minéraux
PlastCoat 35
HeavyCoat 970 E/G SSP
l
l
l
PlastCoat 25
HeavyCoat 950 E/G SSP
l
l
grand
l
l
l
PlastCoat 830
HeavyCoat 970 E/G
petit
Produits ignifuges, impression,
vinyles, colles toile de verre,
anti - corrosion
PlastCoat 430
Taille de chantiers
HeavyCoat 950 E/G
Produits
ProSpray 3.39
I. Le bâtiment
I. Le bâtiment
grand
l
l
l
l
l
l
l
l
l
l
l
l
l
HeavyCoat 950 E/G
HeavyCoat 970 E/G
HeavyCoat 950 E/G
SSP
HeavyCoat 970 E/G
SSP
PlastCoat 430
PlastCoat 830
PlastCoat 25
PlastCoat 35
ProSpray 3.39
50
1.65
83
3.6
88
6
77.5
4.1
91
6
38
1.8
38
1.8
85
2.2
87
3.6
Technologie
Poids (kg)
Alimentation
230 V / 50 Hz 230 V / 50 Hz 400 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz
Travail
0.039
0.052
0.056
0.052
0.056
Taille de buse max.
221 bar, 22.1 MPa 250 bar, 25 MPa 250 bar, 25 MPa 250 bar, 25 MPa 250 bar, 25 MPa 40 bar, 4 MPa
Pression max.
5
6.6
12
8
12
12
Débit max. (l/mn)
3
Granulométrie max. (mm)
30
Rayon d‘extraction max. (m)
20
Hauteur tuyau max. (m)
121
www.wsb-wagner.eu
230 V / 50 Hz
40 bar, 4 MPa
12
3
30
20
230 V / 50 Hz
40 bar, 4 MPa
10 / 15 / 20
5
40
20
230 V / 50 Hz
40 bar, 4 MPa
15 / 20 / 25
5
50
30
1Selon la pompe
utilisée :
10 l/min-W 10/3
15 l/min-W 15/2
20 l/min-W 20/1,5
2Selon la pompe
utilisée :
15 l/min-W 10/3
20 l/min-W 15/2
25 l/min-W 20/1,5
www.wsb-wagner.eu
ProSpray 3.39 enduisage complet
I. Le bâtiment
I. Le bâtiment
Entrée de gamme pour des travaux d’enduisage
Plus de puissance : plus grande puissance d‘aspiration grâce à une
soupape d‘aspiration profonde
La pompe la plus puissante de toute la gamme ProSpray: Pulvérisez
vos enduits airless sans difficultés
Propriétés innovantes du ProSpray : chariot basculant - changement
de pot de peinture sans outil - etc.
l
l
l
allonge 0,5 m;
Référence
345010
PumpRunner
Référence
553XXX
296443
2306987
96015
96016
l
l
l
l
l
l
l
l
345323
345324
345902
345915
345916
345901
345912
Référence
2308264
558008
2336585
2336582
271049
2341126
179732
Référence
296443
34038
96015
96016
97024
9984574
Référence
2311853
2311854
Référence
2341126
2341127
3203026
349256
2336583
2336585
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
123
www.wsb-wagner.eu
l
l
l
l
l
www.wsb-wagner.eu
124
I. Le bâtiment
I. Le bâtiment
l
l
l
Référence
553XXX
296443
34038
96015
96016
97024
9984574
l
l
l
l
l
l
l
l
l
Référence
2311853
2311854
Cuve polypro 100 litres avec chariot, vide sac complet et accessoires de montage ( Pour
HeavyCoat)
Vide-sacs avec rail de guidage inclus
Référence
2309956
2309955
Référence
0290614A
Référence
553XXX
2341126
2341127
3203026
349256
2336583
2336585
l
2332184
528501
2336583
179732
502166
271048
l
l
Référence
l
Référence
2309956
2312160
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
allonge 0,5 m;
l
l
l
l
l
l
l
l
125
www.wsb-wagner.eu
Référence
345010
l
2312160
2341126
2341127
2323178
345323
345324
345902
345915
345916
345901
345912
www.wsb-wagner.eu
126
I. Le bâtiment
I. Le bâtiment
Swing Cart
l
l
l
Référence
2311853
2311854
HeavyCoat)
Référence
2309956
2309955
Référence
0528611A
Référence
553XXX
2341126
2341127
3203026
349256
2336583
2336585
l
l
l
l
l
l
Référence
l
l
l
l
l
2332186
528500
2336583
179732
502166
271048
l
l
l
l
Référence
553XXX
296443
34038
96015
96016
97024
9984574
allonge 0,5 m;
Référence
345010
HeavyCoat)
Référence
2309955
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
127
www.wsb-wagner.eu
l
l
l
l
l
l
2312160
2341126
2341127
2323178
345323
345324
345902
345915
345916
345901
345912
www.wsb-wagner.eu
128
Ultra rapide pour des surfaces importantes
La HC 970 est la pompe à piston hydraulique la plus puissante de
WAGNER avec un débit de 10 l/mn
l
l
Référence
2309955
allonge 0,5 m;
Référence
345010
Kit adaptation pour fonctionnement à l‘essence, 8,5 CV, Honda
Référence
0290456A
Système d‘aspiration pour fût, avec adaptateur pour raccord C, pour HeavyCoat
Référence
97305
349707
349705
349431
349704
9100099
258720
3202901
3203026
9985783
9985781
9985782
349256
556054
349907
2336583
2336585
2336586
l
Le meilleur choix pour les grandes surfaces et des utilisations régu
lières
Puissance maximale : avec un débit de 10 l/mn
encore plus de puissance avec le SSP - changement de récipient
pivotante Swing Cart, etc.
l
HeavyCoat)
l
l
l
l
l
l
Référence
l
l
l
l
l
l
l
2332191
528509
2336585
2336582
179732
3203026
502166
271050
l
l
l
l
l
l
l
l
l
l
l
l
l
l
Référence
553XXX
296443
34038
96015
96016
97024
9984574
l
l
l
l
l
l
l
l
HeavyCoat)
l
Référence
2309955
l
l
l
l
Accessoires pour pulvérisation à température moyenne Airless
l
l
Référence
2311853
2311854
l
l
l
l
l
l
129
www.wsb-wagner.eu
Référence
2309956
l
I. Le bâtiment
I. Le bâtiment
2312160
2341126
2341127
2323178
345323
345324
345902
345915
345916
345901
345912
www.wsb-wagner.eu
130
l
l
Référence
2309955
allonge 0,5 m;
Référence
345010
Référence
0528612A
Référence
97305
349707
349705
349431
349704
9100099
258720
3202901
3203026
9985783
9985781
9985782
349256
556054
349907
2336583
2336585
2336586
l
lières
l
HeavyCoat)
l
l
l
l
l
l
Référence
l
l
l
l
l
l
l
2332192
528508
2336585
2336582
179732
3203026
502166
271050
l
l
l
l
l
l
l
l
l
l
l
l
l
l
Référence
553XXX
296443
34038
96015
96016
97024
9984574
l
l
l
l
l
l
l
l
HeavyCoat)
l
Référence
2309955
l
l
l
l
Accessoires pour pulvérisation à température moyenne Airless
l
l
Référence
2311853
2311854
l
l
l
l
l
l
131
www.wsb-wagner.eu
Référence
2309956
l
I. Le bâtiment
I. Le bâtiment
2312160
2341126
2341127
2323178
345323
345324
345902
345915
345916
345901
345912
www.wsb-wagner.eu
132
HeavyCoat 950 E SSP complet /
Electrique
I. Le bâtiment
I. Le bâtiment
HeavyCoat 950 E SSP complet /
Electrique
Ensemble puissant pour les matériaux lourds
Avec piston SSP pour encore plus de puissance
Légèreté : des dimensions compactes pour un transport simple
l
l
l
l
l
l
l
l
l
l
l
l
l
l
Référence
0290614A
Référence
97305
349707
349705
349431
349704
9100099
258720
3202901
3203026
9985783
9985781
9985782
349256
556054
349907
2336583
2336585
2336586
l
Référence
553XXX
296443
34038
814-005
96015
96016
97024
9984574
l
l
Accessoire pour travaux de dispersion Airless (au choix)
Raccords de distribution 3/8“ x 1/2“
l
Référence
345010
l
2332187
528503
2336585
2336582
3203026
271050
2341126
814-005
l
allonge 0,5 m;
l
HeavyCoat 950 E SSP complet / Electrique
Appareil de base, HC 950 E SSP
l
Référence
2309956
2309955
l
Référence
l
HeavyCoat)
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
HeavyCoat)
l
Référence
2309955
l
l
l
l
l
l
l
Référence
2311853
2311854
2311855
l
l
l
l
l
l
l
133
www.wsb-wagner.eu
2312160
2341126
2341127
2323178
345323
345324
345902
345915
345916
345901
345912
www.wsb-wagner.eu
134
HeavyCoat 950 G SSP complet /
Thermique
I. Le bâtiment
I. Le bâtiment
HeavyCoat 950 G SSP complet /
Thermique
Ensemble puissant pour les matériaux lourds
Légèreté : des dimensions compactes pour un transport simple
l
l
l
l
l
l
l
l
l
l
l
l
l
l
Référence
0528611A
Référence
97305
349707
349705
349431
349704
9100099
258720
3202901
3203026
9985783
9985781
9985782
349256
556054
349907
2336583
2336585
2336586
l
Référence
553XXX
296443
34038
814-005
96015
96016
97024
9984574
l
l
l
Référence
345010
l
2332189
528502
2336585
2336582
3203026
271050
2341126
814-005
l
allonge 0,5 m;
l
HeavyCoat 950 G SSP complet / Thermique
Appareil de base, HC 950 G SSP
l
Référence
2309956
2309955
l
Référence
l
HeavyCoat)
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
HeavyCoat)
l
Référence
2309955
l
l
l
l
l
l
l
Référence
2311853
2311854
2311855
l
l
l
l
l
l
l
135
www.wsb-wagner.eu
2312160
2341126
2341127
2323178
345323
345324
345902
345915
345916
345901
345912
www.wsb-wagner.eu
136
HeavyCoat 970E SSP complet /
Electrique
I. Le bâtiment
I. Le bâtiment
HeavyCoat 970E SSP complet /
Electrique
Xtra Tempo pour tous les types de projets XL
WAGNER avec un débit de 12 l/min
l
l
l
Référence
2309956
2309955
allonge 0,5 m;
Référence
345010
Référence
0290456A
Référence
97305
349707
349705
349431
349704
9100099
258720
3202901
3203026
9985783
9985781
9985782
349256
556054
349907
2336583
2336585
2336586
l
lières
Puissance maximale : avec un débit de 12 l/min
l
HeavyCoat)
l
l
l
l
l
l
Référence
HeavyCoat 970E SSP complet / Electrique
Appareil de base, HC 970 E SSP
l
l
l
l
l
l
l
2332193
528507
2336585
2336582
3203026
271050
2341126
814-005
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
Référence
553XXX
296443
34038
814-005
96015
96016
97024
9984574
l
l
l
l
l
l
l
l
HeavyCoat)
l
Référence
2309955
l
l
l
l
l
l
l
Référence
2311853
2311854
2311855
l
l
l
l
l
l
137
www.wsb-wagner.eu
2312160
2341126
2341127
2323178
345323
345324
345902
345915
345916
345901
345912
www.wsb-wagner.eu
138
HeavyCoat 970G SSP complet /
Thermique
I. Le bâtiment
I. Le bâtiment
HeavyCoat 970G SSP complet /
Thermique
Xtra Tempo pour tous les types de projets XL
WAGNER avec un débit de 12 l/min
l
l
l
Référence
2309956
2309955
allonge 0,5 m;
Référence
345010
Référence
0528612A
Référence
97305
349707
349705
349431
349704
9100099
258720
3202901
3203026
9985783
9985781
9985782
349256
556054
349907
2336583
2336585
2336586
l
lières
Puissance maximale : avec un débit de 12 l/min
l
HeavyCoat)
l
l
l
l
l
l
Référence
HeavyCoat 970G SSP complet / Thermique
Appareil de base, HC 970 G SSP
l
l
l
l
l
l
l
2332194
528506
2336585
2336582
3203026
271050
2341126
814-005
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
Référence
553XXX
296443
34038
814-005
96015
96016
97024
9984574
l
l
l
l
l
l
l
l
HeavyCoat)
l
Référence
2309955
l
l
l
l
l
l
l
Référence
2311853
2311854
2311855
l
l
l
l
l
l
139
www.wsb-wagner.eu
2312160
2341126
2341127
2323178
345323
345324
345902
345915
345916
345901
345912
www.wsb-wagner.eu
140
Pistolets
Référence
502166
Pistolet airless AG 19, 250 bar, filetage F 1/4‘‘, avec support de buse T radeTip 3
2341126
Pistolet airless AG 19, 250 bar, filetage G 1/4‘‘, avec support de buse T radeTip 3
2341127
296443
296441
296444
296442
Tuyaux Airless
Référence
2336583
2336584
2336585
2336586
2303074
9984458
9984456
9984569
Buses
Référence
341910
Référence
999057
999053
5 cm
999054
999055
999056
www.wsb-wagner.eu
271XXX
553XXX
8612001
149702
Supports de buse
Référence
43052
556037
97294
289391
289390
271065
341912
141
Référence
Référence
Buses
I. Le bâtiment
I. Le bâtiment
Référence
97004
www.wsb-wagner.eu
142
Référence
97252
97208
97057
556051
556074
556052
556075
556053
556076
556054
556077
97009
0521012F
0521012A
Référence
3202901
3203026
9985783
34038
34033
105313
9985781
9985782
143
www.wsb-wagner.eu
Référence
349610
256343
2308887
97529
34030
367561
2302993
179732
34041
349256
97201
97204
Référence
9992509
508281
508620
9992504
97109
508619
340930
I. Le bâtiment
I. Le bâtiment
www.wsb-wagner.eu
144
Référence
Référence
97110
Adaptateur, pour système d‘aspiration pour récipient, PS 30 / PS 34
340255
97108
97305
349252
Canne d‘aspiration, rigide, pour PS 3.29 / PS 26 sur chariot
508552
Collier, pour système d‘aspiration rigide, pour PS 3.29 / PS 26 sur chariot / PS 3.31 / PS
3.34 / PS 30 / PS 34 sur chariot
507783
Crépine d‘aspiration, 10 mailles, PS 3.31 / PS 3.34 / PS 30 / PS 34
349602
Filtre DN25, M28x1,5, 1,25 mm MW, pour tuyau d‘aspiration
250243
97082
Système d‘aspiration pour dispersion, DN 25
34630
Système d‘aspiration pour fût, avec adaptateur pour raccord C, pour H
eavyCoat
349907
Système d‘aspiration pour fût, avec crépine d‘aspiration, 3,5 m
97083
Outil
Référence
Clef à molette
Clé à sangle, pour filtre HP
9991114
349720
9100099
Coffret outils avec outils inclus, pour HeavyCoat
349713
Vanne de décharge, pour HeavyCoat
349911
Référence
9991651
Adaptateur valve, pour PS 3.39 / PS 36
524252
Adaptateur, pour système d‘aspiration pour récipient, EP 3000
258724
145
www.wsb-wagner.eu
I. Le bâtiment
I. Le bâtiment
www.wsb-wagner.eu
146
Référence
2340003
349580
Divers
342205
Tuyau de reflux, pour système d‘aspiration rigide, pour PS 3.31 / PS 3.34 / PS 34 sur
chariot
507785
2311855
2311662
2331967
2331965
2331963
2331964
www.wsb-wagner.eu
9956257
Référence
147
2331966
Référence
Référence
Référence
I. Le bâtiment
I. Le bâtiment
www.wsb-wagner.eu
148
I. Le bâtiment
I. Le bâtiment
Vos notes
3. Enduits, bitumineux, RPE, colles 3.2 Machine à projeter
Les machines à projeter acheminent le produit par refoulement. Cela est possible grâce
aux deux composants : le rotor et le stator. La rotation du rotor conduit le produit en
douceur dans les cavités du stator. Grâce à cette technologie, il est possible d‘utiliser des
matériaux extrêmement lourds pour une application automatisée de l‘enduit par
exemple. Pour cela, le produit est acheminé vers la lance de projection via un tuyau à
l‘aide d‘une pompe à vis sans fin. Un apport d‘air comprimé dans la lance de projection
déclenche la pulvérisation du produit et sa répartition homogène.
Possibilité d‘application de matériaux très denses
Possibilité d‘utiliser un large éventail de produits avec un même appareil
La simplicité technique permet des travaux sans effort et continus, sans apprentissage exigeant
Optimisation de la logistique sur les chantiers : les tuyaux de grande longueur permettent d‘acheminer automatique
ment les produits sur une distance de 30 m.
Contrôle permanent du débit produit
Acheminement en douceur des matières par le rotor
149
www.wsb-wagner.eu
www.wsb-wagner.eu
PlastCoat 430 E complet
Système de pulvérisation compact pour enduit avec un
haut débit
l
Simplicité : aspiration directe dans fût d‘origine du produit
Petite taille et maniabilité malgré une grande puissance - 30 kg
Soulage : réglage vertical de la hauteur grâce à des ressorts à gaz pour
un changement simple de la cuve
Pratique : extraction automatique du stator pour un nettoyage simple
Possibilité d‘allumer et d‘éteindre la pompe directement sur la lance
(commande électrique)
l
l
l
l
l
Extension de la lance de projection, 200 cm
Lance de projection pour sous-couche, automatique
Lance de pulvérisation, automatique, buse 6 mm comprise
Mélangeur PlastMix 15
Mélangeur PlastMix 15, avec pompe de surpression
Rotor, pour PC 430
Set de buses de projection PC 4/6/8 et 10 mm
Tuyau produit DN19, X25, 10 m, avec tuyau d‘air et câble de commande
Tuyau produit DN35, V35, 13,3 m, avec tuyau d‘air et câble de commande
Tuyau produit complet DN19, X25, 2 m avec raccord tournant, tuyau d‘air et c âble de
commande inclus
Tête angle 70°
l
l
l
l
l
l
l
l
l
Référence
l
Appareil de base, PC 430 E
Lubrifiant pour pompe, 500 ml
2308303
2308658
2325197
2334115
9992824
l
Accessoire de dosage et remplissage
Aiguille de nettoyage pour les buses enduits
Balle mousse nettoyage pour tuyau DN27
Boule de nettoyage DN19, 25 mm
Boîte d‘accessoires complète, pour PlastCoat
Buse de projection inox, 04 mm
Buse pour lance sous-couches, 14 mm
Buse sous-couches, 16 mm
Compresseur C 330/03
Compresseur VKM 592, avec vanne de décharge auto, 230 V / 50 Hz
Corps de pompe, pour PC 430 / PC 830
Embout pour colle
Référence
2335388
342916
342331
342332
342330
348958
268779
348915
268780
348916
268781
348917
268782
342327
342328
268746
268747
268748
2337718
2311921
2304954
2335394
2339400
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
151
www.wsb-wagner.eu
l
I. Le bâtiment
I. Le bâtiment
Référence
2334124
2334123
2334121
2334115
2348669
2351507
2316375
268905
2325193
2325197
2325199
2334131
2337672
www.wsb-wagner.eu
152
PlastCoat 430 P complet
Système de pulvérisation compact pour enduit avec un
haut débit
l
Simplicité : aspiration directe dans fût d‘origine du produit
Petite taille et maniabilité malgré une grande puissance - 30 kg
Soulage : réglage vertical de la hauteur grâce à des ressorts à gaz pour
un changement simple de la cuve
(commande pneumatique)
l
l
l
l
l
Lance de projection pour sous-couche, pneumatique
Lance de pulvérisation, pneumatique, buse 6 mm fournie
Rotor, pour PC 430
Tuyau produit DN19, X25, 10 m, avec tuyau d‘air
Tuyau produit complet DN19, X25, 2 m avec raccord tournant, tuyau d‘air inclus
Tête angle 70°
l
l
l
l
l
l
l
l
l
Référence
l
Appareil de base, PC 430 P
2308304
2308659
2325182
9992824
2334116
l
Embout pour colle
Référence
2335388
342916
342331
342332
342330
348958
268779
348915
268780
348916
268781
348917
268782
342327
342328
268746
268747
268748
2337718
2311921
2304954
2335394
2339400
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
153
www.wsb-wagner.eu
I. Le bâtiment
I. Le bâtiment
Référence
2334124
2334123
2334122
2334116
2348669
2351507
2316375
268905
2325194
2325182
2324927
2337672
www.wsb-wagner.eu
154
Machine à projeter puissante pour tous les enduits
Professionnel des grandes surfaces : moteur puissant et réservoir de
matériau intégré
Possibilités infinies : des accessoires comme les presses pour sacs
complètent le système
Transport facilité : structure démontable
l
l
l
l
l
Rotor, pour PC 830
commande inclus
Tête angle 70°
l
l
l
l
l
l
l
l
l
l
Référence
l
Appareil de base, PC 830 E
2308305
2308660
2325197
2334115
9992824
l
Embout pour colle
Référence
2335388
342916
342331
342332
342330
348958
268779
348915
268780
348916
268781
348917
268782
342327
342328
268746
268747
268748
2337718
2311921
2304954
2335394
2339400
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
155
www.wsb-wagner.eu
l
I. Le bâtiment
I. Le bâtiment
Référence
2334124
2334123
2334121
2334115
2348669
2351507
2304986
268905
2325193
2325197
2325199
2334131
2337672
www.wsb-wagner.eu
156
Machine à projeter puissante pour tous les enduits
Professionnel des grandes surfaces : moteur puissant et réservoir de
matériau intégré
Possibilités infinies : Des accessoires tels que les presses pour sacs
complètent le système.
Transport facilité : structure démontable
(commande pneumatique)
l
l
l
l
l
Rotor, pour PC 830
Tuyau mortier D19, V27, 10 m, avec tuyau d‘air
Tuyau mortier DN27, V27, 10 m, avec tuyau d‘air
Tuyau produit complet DN19, X25, 2 m avec raccord tournant, tuyau d‘air inclus
Tête angle 70°
l
l
l
l
l
l
l
l
l
l
Référence
l
Appareil de base, PC 830 P
2308306
2308661
9992824
2334116
2325182
l
Embout pour colle
Référence
2335388
342916
342331
342332
342330
348958
268779
348915
268780
348916
268781
348917
268782
342327
342328
268746
268747
268748
2337718
2311921
2304954
2335394
2339400
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
157
www.wsb-wagner.eu
l
I. Le bâtiment
I. Le bâtiment
Référence
2334124
2334123
2334122
2334116
2348669
2351507
2304986
268905
342736
342737
2325182
2324927
2337672
www.wsb-wagner.eu
158
PlastCoat 25 E
Vous avez d‘autres projets ? - un appareil puissant pour
travailler avec d‘importantes quantités
l
Pour grandes surfaces : seau inox 60 litres fourni
Flexibilité : se combine facilement avec un mélangeur
Large rayon d‘action : tuyau de 50 m possible
l
l
l
l
Rotor W10/2,5, Ø = 40 mm, L = 317 mm, noir, pour PC 25 / PC 35
Rotor W10/3, Ø = 40 mm, L = 320 mm, jaune, pour PC 25 / PC 35
Rotor W15/2, Ø = 40 mm, L = 320 mm, marron, pour PC 25 / PC 35
Rotor W20/1,5, Ø = 40 mm, L = 320 mm, vert, pour PC 25 / PC 35
Stator W10/2,5, 270x89, noir, pour PC 25 / PC 35
Stator W10/3, 270x89, jaune, pour PC 25 / PC 35
Stator W15/2, 270x89, marron, pour PC 25 / PC 35
Stator W20/1,5, 270x89, vert, pour PC 25 / PC 35
commande inclus
Tête angle 70°
l
l
l
l
l
l
l
l
l
PlastCoat 25 E
Pompe PlastCoat 25 E sur chariot
Sans Spraypack
l
l
l
l
Référence
l
348030
348315
348316
348958
l
l
l
l
l
l
l
l
Embout pour colle
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
159
www.wsb-wagner.eu
Référence
2335388
342916
342331
342332
342330
348958
268779
348915
268780
348916
268781
348917
268782
342327
342328
268746
268747
268748
2337718
2311921
2335394
2339400
l
I. Le bâtiment
I. Le bâtiment
PlastCoat 25 E
Référence
2334124
2334123
2334121
2334115
2348669
2351507
348312
348316
348926
348928
268905
348311
348315
348925
348927
2325193
2325197
2325199
2334131
2337672
www.wsb-wagner.eu
160
PlastCoat 35 E / 400 V
XL pour les projets XL : Un classique très puissant doté
d‘une technologie éprouvée de pompe à rotor
l
Pour grandes surfaces : cuve inox 60 litres fourni
Extrêmement puissant : hauteur de refoulement de 30 m et rayon de
refoulement de 50 m
Polyvalence : permet de travailler avec des produits dont la granu
lométrie peut atteindre 5 mm
l
l
l
l
commande inclus
Tête angle 70°
l
l
l
l
l
l
l
l
l
Pompe PlastCoat 35 E sur chariot
Sans Spraypack
l
l
l
l
Référence
l
348040
348315
348316
348958
l
l
l
l
l
l
l
l
Embout pour colle
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
161
www.wsb-wagner.eu
Référence
2335388
342916
342331
342332
342330
348958
268779
348915
268780
348916
268781
348917
268782
342327
342328
268746
268747
268748
2337718
2311921
2335394
2339400
l
I. Le bâtiment
I. Le bâtiment
Référence
2334124
2334123
2334121
2334115
2348669
2351507
348312
348316
348926
348928
268905
348311
348315
348925
348927
2325193
2325197
2325199
2334131
2337672
www.wsb-wagner.eu
162
Mélangeurs
Accessoires pour pompes à rotor
Référence
Référence
2348669
Valve, PN, 10 bars
9991112
2351507
Vis de convoyage complète
343204
Mélangeur T 25 K
343002
Vis de malaxage complète
343205
Accessoires pour mélangeur T 25 K
Référence
Capot
343701
Courroie Optibelt Super TX
343385
Ensemble vibrant
343700
Jeu de secoueurs
343709
Montage
343302
Support de tuyau
342215
Tube de mesure
343703
Tube mélangeur monté
343715
163
Accessoires pour mélangeur T 25 K
www.wsb-wagner.eu
I. Le bâtiment
I. Le bâtiment
Accessoires pour mélangeur PlastMix 15
Câble d‘alimentation, 6 m, pour PlastMix 15
Débitmètre
Tuyau d‘eau
Vanne magnétique
Vis sans fin de mélangeur, pour PlastMix 15
Vis sans fin de mélangeur, pour colle, pour PlastMix 15
Vis sans fin, pour PlastMix 15
Vis sans fin, pour colle, pour PlastMix 15
Référence
2349166
2349512
2349514
2349458
2349436
2349451
2349434
2349450
Lances de projection
Référence
2335388
Embout pour colle
2335394
2339400
2334124
2334123
www.wsb-wagner.eu
164
Lances de projection
Référence
Référence
2334121
Support de tuyau
342215
2334122
Tuyau air DN9, 10,5 m
2311644
2325194
2334115
2325193
2325182
2325197
Tuyau produit DN35, V35, 13,3 m, avec tuyau d‘air et câble de c ommande
2325199
Tuyau produit complet DN19, X25, 2 m avec raccord tournant, tuyau d
‘air et câble de
commande inclus
2334131
Tuyau produit complet DN19, X25, 2 m avec raccord tournant, tuyau d
‘air inclus
2324927
Buses
2334116
Référence
268779
348915
268780
348916
268781
348917
268782
342327
342328
268746
268747
268748
268905
Tête angle 70°
Tuyaux
2337672
Référence
Adaptateur de nettoyage M35GK
348948
Adaptateur nettoyage M27GK
342241
342916
342331
342332
342330
Boîte à outils, premium, vide
348450
Référence
Adaptateur X25/M35 avec raccord de tuyau
348920
Adaptateur fileté V35/M27
342321
165
Tuyaux
I. Le bâtiment
I. Le bâtiment
www.wsb-wagner.eu
www.wsb-wagner.eu
166
Référence
Brosse avec poignée et bouchon
9100095
Brosse de nettoyage, 280 à 420 mm de long
348959
Set de nettoyage pour intérieur et extérieur de l‘équipement ainsi que d
e la lance de
pulvérisation
342329
Stators et rotors
Compresseurs
Référence
2337718
2311921
2331967
2331965
2331963
2331964
2331966
Référence
2304954
Rotor, pour PC 430
Rotor, pour PC 830
348312
348316
348926
348928
2316375
2304986
348311
348315
348925
348927
www.wsb-wagner.eu
Référence
Divers
167
I. Le bâtiment
I. Le bâtiment
Référence
348958
Couvercle à coulisse, pour vide-sacs, pour PC 25 / PC 35
348962
Câble de commande pour la lance automatique, 14 m
2311692
www.wsb-wagner.eu
168
3. Enduits, bitumineux, RPE, colles 3.3 Buses
Divers
3.3 Buses
Référence
Fiche adaptateur machine
2337504
Joint / raccord fixe M27
342314
l
Joint M35
9971531
l
l
9992824
Pressostat complet
268216
Vide-sacs complet pour PC 830
2318389
Vide-sacs pour PC 25 / PC 35
348963
I. Le bâtiment
I. Le bâtiment
l
169
www.wsb-wagner.eu
www.wsb-wagner.eu
170
Optez pour les enduits, colles et mastics, bitumes, etc. parmi les buses
suivantes :
I. Le bâtiment
I. Le bâtiment
1. Airless 2SpeedTip – Dispersion
Large champ d’application pour traitement d’apprêt, de dispersion, ignifuge et anticorrosion. Surfaces
irréprochables. Les buses de dispersion sont signalées en jaune.
Utilisation
Peinture à dispersion
Marquage buse
Diamètre en mm
Tamis de crosse²
Réf.
D05 111/415
D07 113/417
D10 111/419
D20 115/ 421
D30 115/423
D40 117/427
0.28 - 0.38
0.33 - 0.43
0.25 - 0.48
0.38 - 0.53
0.38 - 0.58
0.43 - 0.69
10 - 40
10 - 40
10 - 40
10 - 40
10 - 40
10 - 40
100 - 190
100 - 190
100 - 190
100 - 190
100 - 190
100 - 190
blanc
blanc
blanc
blanc
blanc
blanc
271062
271063
271045
271046
271047
271048
2. Airless 2SpeedTip - Enduit
Buses de projection pour enduits avec machines à projeter
Robustes, ces buses de projection sont parfaitement adaptées pour les lances automatiques et pneumatiques. Fabriquées
en inox de qualité supérieure, elles sont particulièrement robustes et résistantes, y compris avec des récipients pleins. Les
différentes tailles proposées permettent de répondre aux exigences de chaque matériau. Les buses sont disponibles à
l‘unité ou par lots.
Buses sous - couche pour enduits avec machines à projeter
orange.
Utilisation
Marquage buse
Diamètre en mm
Réf.
Enduit
S05 225/629
S10 527/235
S20 539/243
S30 543/252
0.64 - 0.75
0.69 - 0.9
0.99 - 1.1
1.1 - 1.32
20 - 60
50 - 20
50 - 20
50 - 20
120 - 270
225 - 120
225 - 120
225 - 120
271064
271049
271050
271051
Spécial pour enduit. Les buses permettent d‘appliquer des épaisseurs particulièrement importantes.
Utilisation
Produits ignifuges
Marquage buse
Diamètre en mm
Tamis de crosse²
Réf.
221
321
421
521
0.53
0.53
0.53
0.53
20
30
40
50
120
150
190
225
blanc
blanc
blanc
blanc
553221
553321
553421
553521
171
www.wsb-wagner.eu
www.wsb-wagner.eu
172
Utilisation
Marquage buse
Diamètre en mm
Tamis de crosse²
Réf.
621
721
821
223
323
423
523
623
723
823
225
325
425
525
625
725
825
227
327
427
527
627
827
229
329
429
529
629
231
331
431
531
631
731
831
233
333
433
533
633
235
335
435
0.53
0.53
0.53
0.58
0.58
0.58
0.58
0.58
0.58
0.58
0.64
0.64
0.64
0.64
0.64
0.64
0.64
0.69
0.69
0.69
0.69
0.69
0.69
0.75
0.75
0.75
0.75
0.75
0.79
0.79
0.79
0.79
0.79
0.79
0.79
0.84
0.84
0.84
0.84
0.84
0.9
0.9
0.9
60
70
80
20
30
40
50
60
70
80
20
30
40
50
60
70
80
20
30
40
50
60
80
20
30
40
50
60
20
30
40
50
60
70
80
20
30
40
50
60
20
30
40
270
300
330
120
150
190
225
270
300
330
120
150
190
225
270
300
330
120
150
190
225
270
330
120
150
190
225
270
120
150
190
225
270
300
330
120
150
190
225
270
120
150
190
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
553621
553721
553821
553223
553323
553423
553523
553623
553723
553823
553225
553325
553425
553525
553625
553725
553825
553227
553327
553427
553527
553627
553827
553229
553329
553429
553529
553629
553231
553331
553431
553531
553631
553731
553831
553233
553333
553433
553533
553633
553235
553335
553435
I. Le bâtiment
Produits ignifuges
Produits d‘impe
rméabilisation
Produits à haute
viscosité, Peintures
anticorrosion,
Enduits airless
173
www.wsb-wagner.eu
Utilisation
Produits à haute
anticorrosion,
Enduits airless
Applications sur
grandes surfaces et
produits à haute
viscosité
Marquage buse
Diamètre en mm
Tamis de crosse²
Réf.
535
635
735
439
539
639
243
443
543
643
445
545
645
451
551
651
252
455
555
655
261
461
561
661
263
463
565
665
267
467
0.9
0.9
0.9
0.99
0.99
0.99
1.1
1.1
1.1
1.1
1.14
1.14
1.14
1.3
1.3
1.3
1.32
1.4
1.4
1.4
1.55
1.55
1.55
1.55
1.6
1.6
1.65
1.65
1.7
1.7
50
60
70
40
50
60
20
40
50
60
40
50
60
40
50
60
20
40
50
60
20
40
50
60
20
40
50
60
20
40
225
270
300
190
225
270
120
190
225
270
190
225
270
190
225
270
120
190
225
270
120
190
225
270
120
190
225
270
120
190
blanc
blanc
blanc
blanc
blanc
blanc
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
553535
553635
553735
553439
553539
553639
553243
553443
553543
553643
553445
553545
553645
553451
553551
553651
553252
553455
553555
553655
553261
553461
553561
553661
553263
553463
553565
553665
553267
553467
I. Le bâtiment
4. Buses de projection pour machines à projeter
Robustes, ces buses de projection sont parfaitement adaptées pour les lances automatiques et pneumatiques. Fabriquées
en inox de qualité supérieure, elles sont particulièrement robustes et résistantes, y compris avec des matériaux denses.
Buse de projection pour lance automatique et pneumatique
Référence
268779
348915
268780
348916
268781
www.wsb-wagner.eu
174
Référence
348917
268782
342327
342328
Set de buse de projection pour lance automatique et pneumatique
Référence
Vos notes
I. Le bâtiment
I. Le bâtiment
Buse de projection pour lance automatique et pneumatique
268905
5. Buses sous - couche pour machines à projeter
Spécial pour enduit. Les buses permettent d‘appliquer des épaisseurs particulièrement importantes.
Buses PC pour lance sous-couches
175
Référence
268746
268747
268748
www.wsb-wagner.eu
www.wsb-wagner.eu
176
métal
II. Le traitement du bois et du métal
Des surfaces irréprochables pour des pièces de haute qualité.
Les charpentiers, menuisiers et serruriers réalisent un vrai travail de grande qualité. Ils créent des meubles, des fenêtres,
des portes, des escaliers ou des balustrades personnalisées. Une surface parfaitement réalisée est nécessaire. Nos pompes
AirCoat répondent aux attentes les plus élevées grâce à leur pulvérisation particulièrement fine. La plupart des appareils
sont antidéflagrants et peuvent ainsi être utilisés sans risque dans des cabines de peinture.
177
www.wsb-wagner.eu
1. Turbines
179
2. P
ompes à membrane et à double
membrane
192
3. Pompes à piston
222
4. Buses
254
www.wsb-wagner.eu
178
1. Turbines
1. Turbines
grand
l
petit
l
l
moyen
grand
l
l
l
l
l
petit
Matériaux résistants au cisaille
ment et à l‘humidité, laque UV
moyen
grand
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
Puma 28-40
l
l
l
l
l
l
moyen
Sous-couches, apprêts, bases,
vernis à base de résine de
synthèse, peinture acrylique
l
l
l
l
l
l
Wildcat 18-40
l
l
l
l
FineFinish 40-15S
Lasures, teintes, imprégnations
l
l
l
l
l
l
FineFinish 20-30 S
l
petit
Zip 52
grand
l
Cobra 40-15 AC
l
l
moyen
SuperFinish 23 Plus
l
Finish 230
l
Finish 230 AC compact
l
petit
Agents de décoffrage, huiles,
graisses
FineCoat 9900 PC
métal
FineCoat 9900
Taille de chantiers
FinishControl 5000
Produits*
FinishControl 3500
l
l
l
l
l
l
l
l
l
l
l
l
l
l
Pour la pulvérisation basse pression (HVLP/XVLP), le travail est effectué avec un
important volume d‘air et une faible pression (jusqu‘à 0,7 bar). L‘air généré dans la
turbine pénètre dans le godet de peinture du pistolet via le tuyau d‘air et y produit de la
pression. Une partie de l’air délivrée permet de mettre le godet sous pression, faisant
ainsi monter la peinture à travers le tube d’aspiration jusqu’à la buse et de pulvériser
métal
II. Le traitement du bois et du métal
Parfait pour débuter ou pour les petits travaux
Simplicité d‘utilisation
Réglages précis pour une adaptation parfaite à la surface à couvrir
Large champs de produits pulvérisables grâce aux divers accessoires (gicleurs, façades...)
Qualité de finition irréprochable y compris avec des produits en phase aqueuse.
Nettoyage simple, peu de parties en contact avec la peinture.
*Accessoire éventuellement nécessaire. Produits à base d‘eau et de solvant, et produits à un ou deux composants
FinishControl 3500
FinishControl 5000
FineCoat 9900
FineCoat 9900 PC
Finish 230 AC
compact
Finish 230
SuperFinish 23 Plus
Cobra 40-15 AC
Zip 52
FineFinish 20-30 S
FineFinish 40-15S
Wildcat 18-40
Puma 28-40
Poids (kg)
2.3
8
15
15
40.6
17
29
23
3.8
11
9
15
16
0.7
1.4
1.5
1.5
0.56
1.1
1.3
-
-
-
-
-
-
230 V /
50 Hz
Non
-
230 V /
50 Hz
Non
-
230 V /
50 Hz
Non
-
230 V /
50 Hz
Non
-
230 V /
50 Hz
Non
0.019
230 V /
50 Hz
Non
0.019
230 V /
50 Hz
Non
0.023
-
-
-
-
-
-
Oui
0.023
Oui
-
Non
0.019
Oui
0.013
Non
0.019
Non
0.023
Technologie
Alimentation
Travail
Protection contre les explosions
Taille de buse max. Pression max.
179
0.2 bar, 0.275 bar, 0.5 bar, 0.5 bar,
0.02 MPa 0.0275 MPa 0.05 MPa 0.05 MPa
250 bar, 260 bar, 250 bar, 250 bar,
25 MPa
26 MPa
25 MPa
25 MPa
Débit max. (l/mn)
Rapport de pression:1:1
Débit à 120 bars
-
-
-
-
1.2
1.1
1.25
1.1
2.5
-
Alimentation air max.
-
-
-
-
-
-
-
www.wsb-wagner.eu
8 bar,
0.8 MPa
160 bar, 250 bar, 144 bar, 224 bar,
16 MPa
25 MPa 14.4 MPa 22.4 MPa
2
52
1.8
0.9
2.4
2.4
40
1
20
40
18
28
2
1.8
0.9
2.4
2.4
0.26 – 0.6 0.1 – 0.8 0.2 – 0.8 0.2 – 0.8 0.25 – 0.8 0.25 – 0.8
MPa,
MPa,
MPa,
MPa,
MPa,
MPa,
2.6 – 6 bar 1 – 8 bar 2 – 8 bar 2 – 8 bar 2.5 – 8 bar 2.5 – 8 bar
www.wsb-wagner.eu
1. Turbines
1. Turbines
Pistolet auto-porté XVLP
Tout-en-un pour les chantiers
l
l
métal
l
L‘entrée de gamme incontournable pour des applications de qualité
Utilisation universelle avec des lasures, des vernis et des peintures
grâce aux façades interchangeables pour un changement de teinte ou
de produit aisé
Tous les réglages sont accessibles sur le pistolet pour un contrôle total
Compact et maniable
l
l
l
l
Référence
Brosse de nettoyage
l
l
l
l
l
l
l
l
2341501
2350780
2343947
2343948
2341187
514209
2324745
2341100
2321879
Référence
FinishControl 5000, appareil de base
2337022
2322444
2314573
2321879
Façade FineSpray
Façade WallSpray
Référence
2324248
2324249
2324745
2321877
2321879
2321880
2322446
2324749
2322451
2319223
2323934
935364
2319222
2323674
l
l
l
l
l
l
l
Brosse de nettoyage
Façade FineSpray
Façade WallSpray
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
181
www.wsb-wagner.eu
Référence
514209
2324248
2324249
2324745
2321877
2321879
2321880
2343947
2324749
2319223
2323934
935364
2341187
2343948
2319222
2323674
2341100
métal
Toujours sous la main : Le modèle le plus compact de la gamme, il est
présent sur tous les chantiers - La bandoulière facilite le transport
Flexibilité : Idéal pour les travaux de rénovation et de décoration pour
des chantiers allant
Tout inclus : la valise de transport permet d‘emporter l‘appareil mais
également les deux façades remplis ou non, en position verticale
l
l
l
l
l
l
l
l
l
l
l
www.wsb-wagner.eu
182
1. Turbines
1. Turbines
Equipement compact doté d‘une turbine performante
l
l
l
l
l
l
métal
l
Référence
524053
279938
261024
261025
524405
métal
l
Référence
Turbine FC 9900, 230 V / 50 Hz
l
l
l
524002
277267
524028
276234
Référence
295981
276155
276254
276227
276228
276229
276245
524211
261021
261022
261020
Référence
524053
524028
529209
529210
529211
529212
529213
529214
524045
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
183
275625
Petite taille et légèreté
Des capacités précises d’adaptation à chaque type de chantier, un jet
de pulvérisation d’une finesse incomparable, même avec des peintures
en phase aqueuse
Large champ d‘action en intérieur comme en extérieur
l
www.wsb-wagner.eu
www.wsb-wagner.eu
184
1. Turbines
1. Turbines
Version mobile pour une flexibilité de travail accrue
l
l
l
l
l
l
métal
l
Référence
524053
279938
261024
261025
524405
métal
l
Référence
Chariot avec compresseur et cuve sous pression (9,5 litres) pour FC 9900
2302281
524002
524001
Référence
295981
276155
276254
276227
276228
276229
276245
524211
261021
261022
261020
Référence
524053
524028
529209
529210
529211
529212
529213
529214
524045
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
185
275625
Idéal pour des surfaces importantes grâce à la cuve sous pression de
9,5 litres
Degré de flexibilité et de mobilité élevé
Large éventail d‘applications possibles
l
www.wsb-wagner.eu
www.wsb-wagner.eu
186
1. Turbines
1. Turbines
Référence
524053
Buses FineCoat
Rallonge de buse radiateur, 30 cm, compatible uniquement avec le p
istolet FC
(réf.0277035)
métal
524045
Lance de projection WSL60 avec godet gravité 5 litres / adaptation obligatoire avec
raccord 275625
261024
261025
Buses FineCoat
Référence
261466
261469
261470
261463
261464
261465
261460
261461
Chapeau d‘air, Ø = 14,5 mm, RD45
261462
529209
529210
529211
529212
529213
529214
276155
276254
276227
276228
276229
276245
524211
187
www.wsb-wagner.eu
261020
524028
Tuyaux
Référence
261021
261022
métal
Pistolets FineCoat
Référence
276233
276234
Tuyau air, 9 m, pour FC Controller
275249
2314573
Tuyau jumelé (air/produit) DN 10 mm, 8,2 m
261255
524405
Tuyaux souples, 60 cm
277920
Façades FinishControl
Référence
Façade FineSpray
2321877
2321879
www.wsb-wagner.eu
188
1. Turbines
1. Turbines
Filtres
Référence
Référence
métal
Crépines, 30 mailles pour produits fluides sur façades FinishControl (5 u
nités)
2324248
2331963
Crépines, 50 mailles pour produits épais, sur façades FinishControl (5 u
nités)
2324249
2331964
2343947
2331966
2322446
Nettoyer et conserver pour FinishControl
Divers
Référence
2324745
Godet FineCoat 2 litres sous pression
524232
279938
Référence
Brosse de nettoyage
514209
2322451
2341187
2323934
Tanos Systainer, capacité de stockage 4 façades
2340218
295981
Manomètre 0-4 bar, 1/8“ pour FineCoat 9950 PP
261342
Pots sous pression résistant aux solvants (matière plastique)
261374
Raccord rapide tuyau pour FineCoat
275625
Référence
2331967
2331965
189
www.wsb-wagner.eu
métal
www.wsb-wagner.eu
190
1. Turbines
Vos notes
2. Pompes à membrane et à double membrane
2. Pompes à membrane
L‘alimentation en matériau est assurée par le mouvement alternatif de la membrane. Les
appareils dotés d
e cette technologie sont des appareils de chantier à la fois solides et
faciles à utiliser. L es pompes à membrane électriques peuvent être utilisées en Airless ou
en AirCoat.
métal
Entretien facile
Usure réduite
nance économique
Pompes à double-membranes
L‘acheminement du produit est assuré par le va-et-vient de deux membranes opposées.
L‘écoulement du produit est ainsi particulièrement fluide. Cela permet également d‘util
iser des produits particulièrement sensibles au cisaillement et à l‘humidité ainsi que des
produits bi-composants. Les pompes à double membrane WAGNER sont protégées
contre les risques d‘explosion. Fonctionnant à l‘air comprimé, elles peuvent être utilisées
en atelier.
Idéal pour application en petites quantités
Pulsations extrêmement faibles
Idéal pour les matériaux sensibles au cisaillement et à l‘humidité
Bâti robuste
Réglage de pression progressif évitant la perte de produit
Coûts d‘exploitation modiques
191
www.wsb-wagner.eu
www.wsb-wagner.eu
métal
sur châssis
L‘entrée de gamme professionnelle des pompes Airless
Solution complète et mobile pour les travaux de laquage
avec compresseur intégré
Les composants sont parfaitement assortis : peu de perte de produit et
haut degré d‘application
Grande flexibilité et mobilité : compresseur intégré, puissant et silen
cieux
Prise en main particulièrement facile
l
métal
l
l
l
l
l
l
Référence
Référence
Appareil de base F 230 AC compact
1/40 (40° 0,011“)
2305391
550005
2302379
394152
Chapeau d‘air vert pour peintures en phase aqueuse et solvantées, écrou de s errage fourni
Référence
394912
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
193
l
1/40 (40° 0,011“)
www.wsb-wagner.eu
métal
Parfaitement adapté pour les petits travaux de laquage et de pulvérisa
tion (selon l‘équipement du pack de pulvérisation)
En tant que plus petit de sa catégorie, le Finish 230 offre un rapport
qualité-prix exceptionnel
Transport facile : poignée pratique et support pour tuyau intégré
l
2305871
2305870
394158
394152
97023
97022
9984595
9984596
2306802
2302379
2302378
2306803
2304451
2304449
Appareil de base, Finish 230
l
l
l
l
l
u chapitre
l
l
l
l
l
l
l
l
311062
9984573
296388
271042
34383
Référence
554XXX
97023
97022
97108
2301052
9984583
2302374
9984573
www.wsb-wagner.eu
194
un fini parfait
Matériel convivial
WAGNER
l
l
l
l
métal
l
l
l
l
l
Référence
96015
96016
97024
97022
9984507
chapitre.
Référence
Buse ACF3000 11/40
2344939
2334424
341265
2302379
394158
379411
Référence
271042
296465
l
l
l
l
l
l
l
l
l
34383
9984583
Référence
2311852
2311853
2311854
u chapitre
Référence
554XXX
l
l
l
l
l
l
l
l
l
l
l
l
195
l
métal
www.wsb-wagner.eu
394911
394910
2347935
2348863
341265
2351461
340930
34030
www.wsb-wagner.eu
196
un fini parfait
Matériel convivial
WAGNER
l
l
l
l
métal
l
l
l
l
l
l
Référence
Buse ACF3000 11/40
2344934
2334444
341265
2302379
394158
379411
Référence
271042
296465
l
l
l
l
l
l
l
l
l
Référence
2311852
2311853
2311854
u chapitre
Référence
554XXX
l
l
l
l
l
l
l
l
l
l
l
www.wsb-wagner.eu
Référence
34030
96015
96016
97024
97022
9984507
chapitre.
34383
9984583
l
197
l
métal
SuperFinish 23 Plus AirCoat sur c hariot
394911
394910
2347935
2348863
341265
2351461
340930
341705
www.wsb-wagner.eu
198
ment des surfaces
métal
l
l
l
l
l
l
l
l
l
l
Référence
2311852
2311853
2311854
u chapitre
Référence
554XXX
l
l
l
Référence
SuperFinish 23 Plus AirCoat avec compresseur intégré sur châssis
Buse ACF3000 11/40
Référence
345901
345912
l
un fini parfait
Matériel convivial
WAGNER
l
l
2353392
2334424
341265
2302379
394158
379411
2347935
l
l
l
l
l
l
l
l
l
l
l
l
l
l
34383
9984583
PumpRunner
Référence
271045
2342879
296388
2306987
9984574
allonge 0,5 m;
Référence
345010
l
l
l
l
l
l
l
l
l
l
l
199
Référence
271042
296465
www.wsb-wagner.eu
l
l
l
l
métal
394911
394910
2347935
2348863
341265
2351461
340930
34030
96015
96016
97024
97022
9984507
chapitre.
345323
345324
345902
345915
345916
www.wsb-wagner.eu
200
ment des surfaces
métal
l
l
l
l
l
l
l
l
l
l
Référence
2311852
2311853
2311854
u chapitre
Référence
554XXX
l
l
l
l
Référence
SuperFinish 23 Plus AirCoat avec compresseur intégré sur chariot
Buse ACF3000 11/40
Référence
345916
345901
345912
l
un fini parfait
Matériel convivial
WAGNER
l
l
2353393
2334444
341265
2302379
394158
379411
2347935
l
l
l
l
l
l
l
l
l
l
l
l
l
34383
9984583
PumpRunner
Référence
271045
2342879
296388
2306987
9984574
allonge 0,5 m;
Référence
345010
l
l
l
l
l
l
l
l
l
l
201
Référence
271042
296465
www.wsb-wagner.eu
l
l
l
l
l
l
métal
394911
394910
2347935
2348863
341265
2351461
340930
341705
34030
96015
96016
97024
97022
9984507
chapitre.
345323
345324
345902
345915
www.wsb-wagner.eu
202
Cobra 40-10 AC complet avec cuve
supérieure 5 litres
Zip 52 alu
Légèreté pour travailler avec des pistolets de laquage
pneumatiques
l
Flexibilité : pour les petites quantités (godet gravité) ou les grandes
séries (aspiration directe)
Changement de teinte rapide et nettoyage simplifié grâce au godet à
gravité
Technologie unique de double membrane : parfaite pour les produits
sensibles au cisaillement et à l‘humidité ainsi que pour les peintures 2K
Convient aux applications dans des zones soumises à des risques d´ex
plosion
l
métal
l
l
l
l
l
Référence
Référence
Cobra 40-10 AC complet avec cuve supérieure 5 litres
Appareil de base, Cobra 40-10 sur châssis
Buse ACF3000 11/40
Régulateur AirCoat
Équipement godet gravité 5 litres EX, pour Cobra
l
l
l
l
l
l
Rentable : Compacité, légèreté et petite taille facilitent le nettoyage et
réduisent l‘utilisation de solvants
Pulsations extrêmement faibles : parfait pour les utilisations à faible
plage de pression
Technologie fiable de pompe à membrane pour des débits importants
plosion
l
2304202
2301858
2302379
394157
379411
2328611
2344505
Zip 52 alu
Corps en alu
Membrane PTFE
Siège de soupape en inox
Bille inox
Pompe sur plateau
3x régulateurs de pression : air, produit et pompe
Dispositif de circulation
Tuyau d‘aspiration
Régulateur de pression en Consistal
Cadre / Chariot / fixation à commander séparément (voir accessoires)
l
l
l
l
l
l
l
l
l
l
Accessoires
Buses AirCoat AC4600 Pro./ GM3000 AC, voir tableau de la page consacrée aux b
uses à la fin du
chapitre
Tuyau d‘aspiration DN 25, pour pompes à piston, Zip et Cobra
Tuyau d‘aspiration DN16, pour pompes à piston, Zip et Cobra
l
l
l
l
l
l
l
l
l
l
l
Référence
379XXX
394911
394910
341263
3756
43235
97023
34383
97022
2324116
2324110
Chariot avec roues, pour Zip 52
Filtre tampon
Filtre tampon 100 mailles
Fixation murale pour Zip 52
Kit poignée et roulette, pour Zip 52, pour adaptation d‘un modèle mural
Pistolet PILOT Maxi MD - raccord produit 1,5 mm
Raccord limité, A = R3/8“ I = Rp1/4“
Support trépied pour Zip
Tuyau HP jumelé DN6, 7,5 m, produit 3/8“, air 1/4“
l
l
l
l
l
l
l
l
l
l
l
203
www.wsb-wagner.eu
métal
Le bestseller de la gamme AirCoat : pour tous les
produits sensibles au cisaillement et à l‘humidité
2301832
-
Référence
T760.00SR
T500.00
T500.00A
T500.00B
T600.573
T760.00R
V1061304153
3202252
T760.00S
3677249
3677250
www.wsb-wagner.eu
204
Zip 52 Inox
Zip 52 acétal conducteur
pneumatiques
pneumatiques
l
l
métal
l
Sans pulsation grâce au Fine Flow Controller (FFC)
plosion
l
l
l
l
Référence
Zip 52 Inox
Corps en Inox
Membrane PTFE
Bille inox
Pompe sur plateau
Régulateur de pression produit en inox
l
l
l
l
l
l
l
l
l
l
Filtre tampon
Fixation murale, pour Zip 52
l
l
l
l
l
l
l
l
l
l
l
l
www.wsb-wagner.eu
2301836
-
Référence
T760.00SR
T500.00
T500.00A
T500.00B
T600.573
T760.00M
T760.00R
V1061304153
3202252
T760.00S
3677249
3677250
métal
plage de pression
plosion
l
205
Référence
Corps en acétal
Membrane PTFE
Bille inox
Pompe sur plateau
Régulateur de pression produit en inox
2301837
-
Filtre tampon
Référence
T760.00SR
T500.00
T500.00A
T500.00B
T760.00M
T760.00R
3202252
T760.00S
3677249
3677250
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
www.wsb-wagner.eu
206
Zip 52 Perfect Flow sur trépied
Zip 52 Spraypack
pneumatiques
pneumatiques
l
l
métal
l
plage de pression
plosion
l
l
l
l
Référence
Corps en alu
Membrane Polyethylène /Santoprène
Bille inox
Régulateur de pression de pompe et d‘air de pulvérisation avec manomètre
Filtres
Tube d‘aspiration souple
l
l
l
l
l
l
l
2301838
-
Référence
Zip 52 Spraypack
Zip 52 alu
Cuve gravité 5 litres
l
l
l
l
l
Filtre tampon
l
Filtre tampon
Filtre, grossier, 60 mailles
Filtre, moyen, 100 mailles
l
l
l
l
l
l
l
l
l
l
l
l
207
www.wsb-wagner.eu
Référence
T760.00SR
T500.00
T500.00A
T500.00B
T454.00
T455.00
T760.00M
T760.00R
3202252
T760.00S
3677249
3677250
métal
plage de pression
plosion
l
l
l
l
l
l
l
l
l
l
2309669
U760.00
T760.00S
3677250
V1161605153
341267
Référence
T760.00SR
T500.00
T500.00A
T500.00B
T760.00M
T760.00R
3202252
T760.00S
3677249
3677250
www.wsb-wagner.eu
208
embrane simple
et double / h
aute pression
Accessoires pour pompes à membrane simple
et double / haute pression
Pistolets
Référence
métal
394156
CF 3000 11/40
(40° - 0,011“)
394150
394157
CF 3000 11/40
(40° - 0,011“)
394151
394158
CF 3000 11/40
(40° - 0,011“)
394152

528318
Chapeaux d‘air
Chapeau d‘air rouge pour peintures et vernis solvantés,
394910
crou de serrage
fourni
2305870
9984595
9984596
2306802
2302379
2302378
2306803
2304451
2304449
Référence
9984584
2301052
9984583
9984510
2302374
9984573
9984507
9984562
9984574
9984575
Référence
394911
Tuyaux Airless
296388
Chapeau d‘air bleu pour peintures en phase aqueuse,
Référence
Référence
9984458
9984456
9984569
394912
Buses AirCoat
Écrou de serrage
Référence
2305871
www.wsb-wagner.eu
Référence
la fin du chapitre
394921
209
métal
Buses Airless
379XXX
Référence
999057
999053
5 cm
999054
999055
www.wsb-wagner.eu
210
embrane simple
et double / h
aute pression
Buses Airless
Support de buses Airless
métal
chapitre
Référence
999056
www.wsb-wagner.eu
97294
289391
289390
271065
271XXX
554XXX
553XXX
2344157
2344155
Référence
394090
Référence
556051
556074
556052
556075
556053
556076
556054
556077
97009
8612001
149702
Référence
43052
556037
211
Référence
métal
0521012F
0521012A
www.wsb-wagner.eu
212
embrane simple
et double / h
aute pression
Filtres
Référence
métal
34377
97024
xtra fin
97201
97204
www.wsb-wagner.eu
Référence
21061
43235
9992509
508281
508620
9992504
97023
34383
97022
Référence
3202901
3203026
9985783
34038
34033
105313
9985781
9985782
349610
256343
2308887
97529
34030
367561
2302993
179732
34041
115672
349256
213
1 litre d‘huile hydraulique Divinol, pour pompes à membrane
Référence
métal
97109
508619
340930
97110
97108
www.wsb-wagner.eu
214
embrane simple
et double / h
aute pression
Outil
Référence
métal
Clef plate double pour soupape d‘admission, pour SF 21 / SF 23
344340
Clef à molette
9991114
Filtre Metex
34950
349720
34952
9100099
97258
97082
Cuves à gravité
Cuve gravité 5 litres EX, M36x2 avec cartouche de filtre, pour Finish 22-18S
Référence
2342879
341266
Tuyau d‘aspiration DN 25, pour pompes à piston, Zip et Cobra
2324116
2324110
340265
288144
Référence
341265
2311852
341268
2311659
3756
37607
215
Référence
www.wsb-wagner.eu
métal
www.wsb-wagner.eu
216
embrane simple
et double / h
aute pression
Compresseurs
Divers
métal
2347935
2348863
97061
340250
Set de pièces de rechange pour manomètre D40 0 - 400 bars, pour F 250 / F 270
252776
Référence
2331967
2331965
2331963
2331964
2331966
Référence
9956257
Manomètre complet de 250 - 400 bar, I = 1/4“, A = 1/4“
340256
217
Manomètre complet de 250 - 400 bar, I = M16x1,5, A = M16x1,5
2351461
Divers
Référence
métal
Référence
www.wsb-wagner.eu
www.wsb-wagner.eu
218
embrane simple
et double / b
asse pression
et double / basse pression
Accessoires pour pompes Zip
Référence
métal
2331967
2331965
2331963
2331964
2331966
Accessoires pour pompes Zip
Filtre tampon
T760.00S
3677249
3677250
T760.00SR
T500.00
T500.00A
T500.00B
T600.573
T760.00M
T760.00R
3202252
www.wsb-wagner.eu
Référence
219
Référence
métal
www.wsb-wagner.eu
220
Vos notes
3. Pompes à piston
3. Pompes à piston
métal
221
www.wsb-wagner.eu
www.wsb-wagner.eu
métal
3. Pompes à piston
3. Pompes à piston
FineFinish 20-30 S AirCoat sur chariot
avec godet gravité de 5 litres
Entrée de gamme pour la technologie AirCoat avec la
technologie de pompe à piston
l
Petite taille et légèreté : convient parfaitement aux petits travaux de
laquage
Flexibilité : disponible au choix avec une cuve supérieure pour les
applications de petites quantités ou en aspiration directe dans le fût
pour des travaux de moyenne envergure
plosion
l
l
métal
l
l
l
l
Référence
2302378
2306803
2304451
2304449
chapitre.
Référence
FineFinish 20-30 S AirCoat sur chariot avec godet gravité de 5 litres
Pompe FineFinish 20-30 S nue sur chariot
Buse ACF3000 11/40
Kit régulateur AirCoat
Chariot EvoMotion roues pivotantes
Robinet à tournant sphérique R 1/4“; G 1/4“; PN 350-SSt
Tuyau de reflux DN6-G 1/4“-100 mm-PE
Cuve gravité de 5 litres avec couvercle et coude d‘aspiration
2309799
2329452
9984595
394157
379411
T6145.00A
T6196.00
2334488
2331752
2332169
uses à la fin du
chapitre
Pistolet AirCoat AC 4600 Pro, avec chapeau d‘air bleu, support et buse ACF 3000 1
1/40 (40° 0,011“)
Pistolet AirCoat AC 4600 Pro, avec chapeau d‘air rouge, support et buse ACF 3000 1
1/40 (40° 0,011“)
Référence
379XXX
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
223
l
métal
FineFinish 20-30 S AirCoat sur c hariot
www.wsb-wagner.eu
394911
2305871
2305870
394156
394150
394157
394151
43235
97023
34383
97022
9984595
9984596
2306802
2302379
www.wsb-wagner.eu
224
3. Pompes à piston
3. Pompes à piston
sur chariot
Entrée de gamme pour la technologie AirCoat avec la
technologie de pompe à piston
l
laquage
Flexibilité : disponible au choix avec une cuve supérieure pour les
applications de petites quantités ou en aspiration directe dans le fût
pour des travaux de moyenne envergure
plosion
l
métal
l
l
l
l
l
l
Référence
2302379
2302378
2306803
2304451
2304449
chapitre.
Référence
FineFinish 20-30 S AirCoat complet sur chariot
Pompe FineFinish 20-30 S nue sur chariot
Buse ACF3000 11/40
Kit régulateur AirCoat
Châssis 4“ complet
Canne d‘aspiration, inox, rigide, DN16, pour Wildcat / Puma / FF 20-30 / FF 40-15
2309802
2329452
9984595
394157
379411
T6145.00A
2332374
2334488
2331752
2324158
uses à la fin du
chapitre
1/40 (40° 0,011“)
1/40 (40° 0,011“)
Référence
379XXX
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
225
l
métal
sur chariot
www.wsb-wagner.eu
394911
394910
2305871
2305870
394156
394150
394157
394151
43235
97023
34383
97022
9984595
9984596
2306802
www.wsb-wagner.eu
226
3. Pompes à piston
3. Pompes à piston
FineFinish 40-15 S Airless complet
sur châssis
La pompe idéale pour les métiers du bois
Finition parfaite : grâce à la buse de laquage spéciale Airless FineFinish
Modèle d‘un excellent rapport qualité/prix
laquage
Aspiration directe dans le fût d‘origine du produit : permet de travailler
avec des viscosités faibles et moyennes
plosion
l
l
l
métal
l
l
l
l
l
l
l
l
l
l
Référence
FineFinish 40-15 S Airless complet sur châssis
Appareil de base, FineFinish 40-15 S sur châssis
2309804
2329450
9984573
502166
271042
2332374
2334488
2331752
2324158
Tuyaux Airless
Référence
2301052
9984583
2302374
9984573
Pistolets
Référence
296388
502166
u chapitre
Référence
9992504
554XXX
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
227
Câble de mise à la terre
Filtre DN16, MW = 1,0 mm
Fixation murale 4“ complète
Huile de séparation / Messamoll, 0,5 litre
Robinet à tournant sphérique R 1/4“; G 1/4“; PN 350-CS
Tuyau de reflux DN6-PN310-G1/4“-PA
l
Chariot 4“ complet
Chariot EvoMotion roues pivotantes
Coude d‘aspiration, pour godet à gravité
www.wsb-wagner.eu
Référence
236219
2323396
2332143
9992505
2334472
2334488
2324110
2331752
2329046
métal
FineFinish 40-15 S Airless complet
sur châssis
Pour passer en mode AirCoat
Ce Spraypack peut être converti pour une utilisation AirCoat, pour des chantiers e xtérieurs par exemple. Vous trouverez
chapitre.
2325901
T6196.00
2332374
2323225
2332169
www.wsb-wagner.eu
228
3. Pompes à piston
3. Pompes à piston
Wildcat 18-40 AirCoat complet sur
trépied
Le modèle polyvalent - équipement modulable
Flexible : disponible en version standard avec trépied, en version
mobile sur chariot, avec une cuve supérieure pour les petites quantités
ou avec fixation murale pour une utilisation fixe
Plus de formation de givre pour les fonctionnements en continu :
moteur IceBreaker
Particulièrement économique : fonctionne même avec une pression
d‘alimentation d‘air faible de > 1 bar
plosion
l
l
métal
l
l
l
l
l
l
l
l
Référence
Wildcat 18-40 AirCoat complet sur trépied
Pompe à piston Wildcat 18-40 PE / TG
Buse ACF3000 11/40
Régulateur AirCoat
Vanne de décharge complète
Filtre pour vernis DN6, PN 270, G 1/4“, 1/4“ NPS-SSt
l
l
l
l
l
l
l
l
l
uses à la fin du
chapitre
Kit cuve supérieure 5L pour pompes à piston
1/40 (40° 0,011“)
1/40 (40° 0,011“)
Raccord fileté double G3/4
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
229
l
www.wsb-wagner.eu
366126
2329456
9984595
394157
379411
2328611
2329023
2332374
2329978
2324158
Référence
9984596
2306802
2302379
2302378
2306803
2304451
2304449
métal
trépied
chapitre.
Référence
379XXX
394911
394910
2305871
2305870
2332169
394156
394150
394157
394151
367958
43235
97023
34383
97022
9984595
www.wsb-wagner.eu
230
3. Pompes à piston
3. Pompes à piston
chariot
moteur IceBreaker
plosion
l
l
métal
l
l
l
l
l
l
l
l
Référence
Wildcat 18-40 AirCoat complet sur chariot
Régulateur AirCoat
Chariot WildCat/Puma standard
Buse ACF3000 11/40
l
l
l
l
l
l
l
l
l
uses à la fin du
chapitre
1/40 (40° 0,011“)
1/40 (40° 0,011“)
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
231
l
www.wsb-wagner.eu
366125
2329456
2328611
2329978
367121
2329023
2324110
9984595
379411
394157
Référence
9984596
2306802
2302379
2302378
2306803
2304451
2304449
métal
chariot
chapitre.
Référence
379XXX
394911
394910
2305871
2305870
2332169
394156
394150
394157
394151
367958
43235
97023
34383
97022
9984595
www.wsb-wagner.eu
232
3. Pompes à piston
3. Pompes à piston
Wildcat 18-40 AirCoat complet
moteur IceBreaker
plosion
l
l
métal
l
l
l
l
l
l
l
l
Référence
Wildcat 18-40 AirCoat complet avec godet gravité de 5 litres
Régulateur AirCoat
Buse ACF3000 11/40
l
l
l
l
l
l
l
l
l
uses à la fin du
chapitre
1/40 (40° 0,011“)
1/40 (40° 0,011“)
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
233
l
www.wsb-wagner.eu
366127
2329456
2328611
2332374
2329023
2329978
2332169
9984595
394157
379411
Référence
9984596
2306802
2302379
2302378
2306803
2304451
2304449
métal
Wildcat 18-40 AirCoat complet
chapitre.
Référence
379XXX
394911
394910
2305871
2305870
2332169
394156
394150
394157
394151
367958
43235
97023
34383
97022
9984595
www.wsb-wagner.eu
234
3. Pompes à piston
3. Pompes à piston
Wildcat 18-40 sur fixation murale,
sans flexible ni pistolet
moteur IceBreaker
plosion
l
l
métal
l
l
l
l
l
l
Référence
2302379
2302378
2306803
2304451
2304449
chapitre.
Référence
Wildcat 18-40 sur fixation murale, sans flexible ni pistolet
Régulateur AirCoat
2301851
2329456
2328611
2332143
2329023
2329978
2324110
uses à la fin du
chapitre
1/40 (40° 0,011“)
1/40 (40° 0,011“)
Régulateur AirCoat
Référence
379XXX
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
235
l
métal
Wildcat 18-40 sur fixation murale,
www.wsb-wagner.eu
394911
394910
2305871
2305870
2332169
394156
394150
394157
394151
367958
2328611
43235
97023
34383
97022
9984595
9984596
2306802
www.wsb-wagner.eu
236
3. Pompes à piston
3. Pompes à piston
Puma 28-40 AirCoat complet sur
trépied
Le grand classique des pompes à piston AirCoat -
puissante et polyvalente
l
La pompe à piston AirCoat la plus puissante de notre gamme
Également disponible en version Airless
moteur IceBreaker
Des petits détails pour une faible maintenance : pot facilement
remplaçable, tuyau d‘aspiration rotatif, etc.
plosion
l
l
métal
l
l
l
l
l
l
l
l
Référence
Puma 28-40 AirCoat complet sur trépied
Pompe à piston Puma 28-40 PE / TG
Buse ACF3000 11/40
Régulateur AirCoat
l
l
l
l
l
l
l
l
l
uses à la fin du
chapitre
1/40 (40° 0,011“)
1/40 (40° 0,011“)
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
237
l
www.wsb-wagner.eu
367168
2329467
9984595
394157
379411
2328611
2329023
2332374
2329978
2324158
Référence
9984596
2306802
2302379
2302378
2306803
2304451
2304449
métal
trépied
chapitre.
Référence
379XXX
394911
394910
2305871
2305870
2332169
394156
394150
394157
394151
367958
43235
97023
34383
97022
9984595
www.wsb-wagner.eu
238
3. Pompes à piston
3. Pompes à piston
chariot
l
Également disponible en version Airless
moteur IceBreaker
plosion
l
l
métal
l
l
l
l
l
l
l
l
Référence
Puma 28-40 AirCoat complet sur chariot
Buse ACF3000 11/40
Régulateur AirCoat
Chariot WildCat/Puma standard
l
l
l
l
l
l
l
l
l
uses à la fin du
chapitre
1/40 (40° 0,011“)
1/40 (40° 0,011“)
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
239
l
www.wsb-wagner.eu
367167
2329467
9984595
394157
379411
2328611
2329023
367121
2329978
2324110
Référence
9984596
2306802
2302379
2302378
2306803
2304451
2304449
métal
chariot
chapitre.
Référence
379XXX
394911
394910
2305871
2305870
2332169
394156
394150
394157
394151
367958
43235
97023
34383
97022
9984595
www.wsb-wagner.eu
240
3. Pompes à piston
3. Pompes à piston
Puma 28-40 Airless complet sur
trépied
Le grand classique des pompes à piston pneumatiques -
l
La pompe à piston la plus puissante de notre gamme
Également disponible en version AirCoat
moteur IceBreaker
plosion
l
l
métal
l
l
l
l
l
l
l
Référence
Puma 28-40 Airless complet sur trépied
2303397
2329467
9984573
502166
271042
2329023
2332374
2329978
2324158
uses à la fin du
chapitre
1/40 (40° 0,011“)
1/40 (40° 0,011“)
Référence
379XXX
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
241
l
www.wsb-wagner.eu
Référence
2306802
2302379
2302378
2306803
2304451
2304449
métal
Puma 28-40 Airless complet sur
trépied
Pour passer en mode AirCoat
Ce Spraypack peut être converti pour une utilisation AirCoat, pour des chantiers e xtérieurs par exemple. Vous trouverez
chapitre.
394911
394910
2305871
2305870
2332169
394156
394150
394157
394151
367958
43235
97023
34383
97022
9984595
9984596
www.wsb-wagner.eu
242
3. Pompes à piston
3. Pompes à piston
Puma 28-40 sur fixation murale,
l
moteur IceBreaker
plosion
l
l
métal
l
l
l
l
Référence
2302378
2306803
2304451
2304449
chapitre.
Référence
Puma 28-40 sur fixation murale, sans flexible ni pistolet
2301854
2329467
2329023
2332143
2329978
2324110
uses à la fin du
chapitre
1/40 (40° 0,011“)
1/40 (40° 0,011“)
Régulateur AirCoat
Référence
379XXX
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
243
l
métal
Puma 28-40 sur fixation murale,
www.wsb-wagner.eu
394911
394910
2305871
2305870
2332169
394156
394150
394157
394151
367958
2328611
43235
97023
34383
97022
9984595
9984596
2306802
2302379
www.wsb-wagner.eu
244
3. Pompes à piston
3. Pompes à piston
Pistolets
Référence
métal
394156
CF 3000 11/40
(40° - 0,011“)
394150
394157
CF 3000 11/40
(40° - 0,011“)
394151
394158
CF 3000 11/40
(40° - 0,011“)
394152

528318
Ventouses AirCoat
394910
2305870
9984595
9984596
2306802
2302379
2302378
2306803
2304451
2304449
Référence
9984584
2301052
9984583
9984510
2302374
9984573
9984507
9984562
9984574
9984575
Référence
394911
Référence
Tuyaux Airless
296388
Chapeau d‘air bleu pour peintures en phase aqueuse, écrou de serrage f ourni
crou de serrage
fourni
Référence
9984458
9984456
9984569
394912
Buses AirCoat
Écrou de serrage
Référence
2305871
www.wsb-wagner.eu
Référence
la fin du chapitre
394921
245
métal
Buses Airless
379XXX
Référence
999057
999053
5 cm
999054
999055
www.wsb-wagner.eu
246
3. Pompes à piston
3. Pompes à piston
métal
chapitre
Référence
999056
554XXX
2344157
289391
289390
271065
Référence
394090
Référence
97004
97252
97208
556051
556074
556052
556075
556053
556076
556054
556077
2344155
149702
www.wsb-wagner.eu
Référence
43052
556037
247
97294
553XXX
8612001
Référence
271XXX
métal
Buses Airless
www.wsb-wagner.eu
248
3. Pompes à piston
3. Pompes à piston
Référence
97009
métal
0521012F
0521012A
Filtres
Référence
34377
97024
43235
97023
34383
xtra fin
97022
Référence
3202901
3203026
9985783
34038
34033
105313
9985781
9985782
349610
249
www.wsb-wagner.eu
Référence
256343
2308887
97529
34030
367561
2302993
179732
34041
115672
349256
97201
97204
Référence
9992509
508281
508620
9992504
97109
508619
340930
métal
www.wsb-wagner.eu
250
3. Pompes à piston
3. Pompes à piston
Référence
97110
97108
Cuves à gravité
métal
Canne d‘aspiration, inox, rigide, DN16, pour Wildcat / Puma / FF 20-30 / F F 40-15
Outil
37607
Référence
2324158
Référence
Clef à molette
Cuves à gravité
Couvercle, pour cuve supérieure 5 litres EX
9991114
Référence
Filtre Metex
34950
34952
97258
340429
341266
Tuyau d‘aspiration (inox) complet, rigide pour Wildcat/Puma, DN25
Référence
341265
2331967
2331965
2331963
2331964
341268
2332169
3756
www.wsb-wagner.eu
2323239
288144
251
Référence
métal
www.wsb-wagner.eu
252
3. Pompes à piston
4. Buses
Référence
2331966
Buses AirCoat
La forme de dôme alliée au ponçage et à l‘érosion lors de la fabrication assure une vaporisation très fine, et ce avec une
consommation d‘énergie très faible (produit sous pression). Le métal durci de la buse lui assure une grande longévité et
une usure très lente. La buse WAGNER AirCoat est synonyme de surfaces peintes au brillant remarquable : Elle garantit
une vaporisation homogène avec des dégradés très doux sur les bords. Peu importe que le volume de l‘air de pulvérisa
tion soit élevé ou réduit.
Référence
métal
9956257
métal
Divers
4. Buses
Buses FineCoat (HVLP)
La forme des buses FineCoat, en métal robuste et de qualité supérieure, facilite considérablement le nettoyage. La préci
sion des alésages combinée au chapeau d‘air permet d‘effectuer des travaux de peinture sans brouillard intempestif. Des
buses de tailles diverses sont disponibles pour les différents modèles de pistolet. Cela permet d‘utiliser une grande diver
sité de produits.
l
l
l
253
www.wsb-wagner.eu
www.wsb-wagner.eu
254
4. Buses
4. Buses
Pour les laques, les lasures et la protection du bois, vous avez le choix parmi
les buses suivantes :
1. Buses AirCoat
Utilisation
métal
Vernis et laques en
phase aqueuse et
solvantée, agents
démoulants, huiles
Revêtements en
résine, vernis PU,
laques bi-composants
Vernis, apprêts,
couche de fond,
primaires, impressions
Produit d‘injection,
impressions,
primaires, peinture
anti-rouille
peintures vinyles,
apprêts
Marquage buse
Diamètre en mm
Tamis de crosse²
Réf.
07.10
07.20
07.40
09.20
09.30
09.40
09.50
09.60
11.10
11.20
11.30
11.40
11.50
11.60
11.80
13.10
13.20
13.30
13.40
13.50
13.60
13.80
15.10
15.20
15.30
15.40
15.50
15.60
15.80
17.20
17.30
17.40
17.50
17.60
17.80
19.20
19.30
19.40
0.18
0.18
0.18
0.23
0.23
0.23
0.23
0.23
0.28
0.28
0.28
0.28
0.28
0.28
0.28
0.33
0.33
0.33
0.33
0.33
0.33
0.33
0.38
0.38
0.38
0.38
0.38
0.38
0.38
0.43
0.43
0.43
0.43
0.43
0.43
0.48
0.48
0.48
10
20
40
20
30
40
50
60
80
20
30
40
50
60
80
10
20
30
40
50
60
80
10
20
30
40
50
60
80
20
30
40
50
60
80
20
30
40
55
100
195
100
145
195
250
300
55
100
145
195
250
300
400
55
100
250
195
250
300
400
55
100
145
195
250
300
400
100
145
195
250
300
400
100
145
195
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge, jaune
rouge, jaune
rouge, jaune
rouge, jaune
rouge, jaune
rouge, jaune
rouge, jaune
jaune
jaune
jaune
jaune
jaune
jaune
jaune
jaune
jaune
jaune
jaune
jaune
jaune
jaune, blanc
jaune, blanc
jaune, blanc
379107
379207
379407
379209
379309
379409
379509
379609
379111
379211
379311
379411
379511
379611
379811
379113
379213
379313
379413
379513
379613
379813
379115
379215
379315
379415
379515
379615
379815
379217
379317
379417
379517
379617
379817
379219
379319
379419
métal
Exclusivement pour application de laque. La finesse de la vaporisation à l‘air garantit des surfaces extrê
mement bien finies, y compris avec les produits difficiles à travailler.
255
www.wsb-wagner.eu
www.wsb-wagner.eu
256
4. Buses
4. Buses
Marquage buse
Diamètre en mm
Tamis de crosse²
Réf.
19.50
19.60
19.80
21.20
21.40
21.50
21.60
21.80
23.40
23.60
23.80
0.48
0.48
0.48
0.53
0.53
0.53
0.53
0.53
0.58
0.58
0.58
50
60
80
20
40
50
60
80
40
60
80
250
300
400
100
195
250
300
400
195
300
400
jaune, blanc
jaune, blanc
jaune, blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
379519
379619
379819
379221
379421
379521
379621
379821
379423
379623
379823
peintures vinyles,
apprêts
colles
métal
Jeu de gicleur pour FineCoat Split Gun
Référence
529209
529210
529211
529212
529213
529214
Kits pointeau / buse pour pistolet FineCoat (sauf Split Gun)
Référence
276155
276254
276227
276228
276229
276245
524211
261021
261022
Buse à rallonge pour radiateur
Référence
Rallonge de buse radiateur, 30 cm, compatible uniquement avec le pistolet FC
(réf.0277035)
www.wsb-wagner.eu
261020
Référence
261466
261469
261470
261463
261464
261465
3. Buses Airless 2SpeedTip – Laque
Permet de passer rapidement du traitement de surface au rechampissage. Les buses pour peinture
2SpeedTip sont signalées en lilas.
Utilisation
Marquage buse
Diamètre en mm
Tamis de crosse²
Réf.
Laque
L10 208/510
L20 210/512
L30 212/514
0.2 - 0.25
0.25 - 0.3
0.3 - 0.36
20 - 50
20 - 50
20 - 50
120 - 225
120 - 225
120 - 225
rouge
rouge
rouge
271042
271043
271044
2. Buses FineCoat (HVLP)
La pulvérisation basse pression est idéale pour tous les travaux de laquage. La combinaison de volumes d‘air élevés et de
buses de qualité supérieure garantit l‘obtention de surfaces parfaites.
257
Buses pour WSL 50/60
métal
Utilisation
La buse jaune standard offre une large gamme d‘applications pour les primaires, les laques et les lasures.
Utilisation
Vernis et laques en
phase aqueuse et
solvantee, huiles,
Vernis PU,
Marquage buse
Diamètre en mm
Tamis de crosse²
Réf.
107
207
307
407
109
209
309
409
509
609
111
211
311
411
511
0.18
0.18
0.18
0.18
0.23
0.23
0.23
0.23
0.23
0.23
0.28
0.28
0.28
0.28
0.28
10
20
30
40
10
20
30
40
50
60
10
20
30
40
50
100
120
150
190
100
120
150
190
225
270
100
120
150
190
225
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
553107
553207
553307
553407
553109
553209
553309
553409
553509
553609
553111
553211
553311
553411
553511
www.wsb-wagner.eu
258
4. Buses
Vernis PU,
Vernis, apprêts,
couches de fond,
métal
Impressions,
primaires, peintures
vinyle et dispersion
Marquage buse
Diamètre en mm
Tamis de crosse²
Réf.
611
113
213
313
413
513
613
813
115
215
315
415
515
615
715
815
0.28
0.33
0.33
0.33
0.33
0.33
0.33
0.33
0.38
0.38
0.38
0.38
0.38
0.38
0.38
0.38
60
10
20
30
40
50
60
80
10
20
30
40
50
60
70
80
270
100
120
150
190
225
270
330
100
120
150
190
225
270
300
330
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
jaune
jaune
jaune
jaune
jaune
jaune
jaune
jaune
553611
553113
553213
553313
553413
553513
553613
553813
553115
553215
553315
553415
553515
553615
553715
553815
Utilisation
Marquage buse
Diamètre en mm
Réf.
Prix en €
Vernis
15
0.13 - 0.46
50 - 350
999057
155,00
Vernis, Produit
d‘injection
20
0.18 - 0.48
50 - 500
999053
155,00
Vernis, dispersion
28
0.28 - 0.66
80 - 550
999054
155,00
Vernis, dispersion,
peintures anti-
rouille, colles
41
0.43 - 0.88
100 - 600
999055
155,00
Projection sur
grandes surfaces
49
0.53 - 1.37
100 - 400
999056
155,00
métal
Utilisation
4. Buses
5. Buses Airless TradeTip 3 FineFinish
Buse de laquage haut de gamme avec des propriétés de troisième génération optimisées. Dotée d‘un
noyau double spécial pour une formation de gouttes des plus fines et une surface particulièrement
qualitative, même à faible pression. Les buses FineFinish sont signalées en lilas.
Utilisation
Vernis et laques en
phase aqueuse et
solvantée, huiles,
Vernis PU,
Vernis, apprêts,
couches de fond,
Impressions, peintures
anti-rouille
Impressions, peintures
anti-rouille
Marquage buse
Diamètre en mm
Tamis de crosse²
Réf.
208
0.2
20
120
rouge
554208
308
408
210
310
410
510
212
312
412
512
214
314
414
0.2
0.2
0.25
0.25
0.25
0.25
0.3
0.3
0.3
0.3
0.36
0.36
0.36
30
40
20
30
40
50
20
30
40
50
20
30
40
150
190
120
150
190
225
120
150
190
225
120
150
190
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
rouge
554308
554408
554210
554310
554410
554510
554212
554312
554412
554512
554214
554314
554414
514
0.36
50
225
rouge
554514
259
www.wsb-wagner.eu
www.wsb-wagner.eu
260
Protection maximale. Même dans des conditions extrêmes.
1. Pompes à piston
264
2. Buses
291
Intempéries, rayons UV, air salin sur la côte ou dans les constructions navales, variations de température jusqu‘à 80° C,
verglas et neige, acides et agents agressifs : la liste des paramètres qui peuvent agresser les surfaces est longue. Les
constructions des domaines de l‘énergie, de l‘industrie ou les infrastructures sont concernées en premier lieu. Ainsi, un
entretien et des réparations via l‘application régulière de couches de protection est nécessaire. WAGNER propose les
appareils parfaits pour garantir des surfaces particulièrement robustes et lisses.
261
www.wsb-wagner.eu
www.wsb-wagner.eu
262
1. Pompes à piston
1. Pompes à piston
HeavyCoat 950 E/G
HeavyCoat 970 E/G
SuperCoat 30
SuperCoat 45
SuperCoat 40
SuperCoat 60
SuperCoat 75
Pression max.
(A)= MPa, (B)=bar
(A) 25
(B) 250
(A) 25
(B) 250
(A) 20.7
(B) 207
(A) 31
(B) 310
(A) 27.6
(B) 276
(A) 41.4
(B) 414
(A) 51.7
(B) 517
Débit max. (l/mn)
6.6
10
16
11
16
11
10.2
l
l
l
l
l
l
l
l
l
l
l
l
l
l
Taille de chantiers
petit
moyen
Peinture époxy, peinture acry
lique, apprêt, polyuréthane
grand
très grand
l
l
petit
Peinture ignifuge, peinture à la
poudre de zinc, silicones /
revêtement de toiture
moyen
grand
l
l
l
l
l
l
l
l
l
très grand
l
l
l
l
l
l
l
l
Produits*
* Reportez vous également aux informations donné par le vadricant de votre produit (notice, emballage...).
HeavyCoat 950 E/G
HeavyCoat 970 E/G
SuperCoat 30
SuperCoat 45
SuperCoat 40
SuperCoat 60
SuperCoat 75
83
3.6
100
5.5
59.9
-
60.3
-
63.5
-
63
-
61.2
-
230 V / 50 Hz
0.052
250 bar, 25 MPa
6.6
400 V / 50 Hz
0.056
250 bar, 25 MPa
10
207 bar, 20.7 MPa
16
310 bar, 31 MPa
11
276 bar, 27.6 MPa
16
414 bar, 41.4 MPa
11
517 bar, 51.7 MPa
10.2
Technologie
Poids (kg)
Alimentation
Travail
Taille de buse max.
Pression max.
Débit max. (l/mn)
263
www.wsb-wagner.eu
www.wsb-wagner.eu
1. Pompes à piston
1. Pompes à piston
l
l
l
l
l
l
l
Référence
3203026
349256
2336583
2336585
2332184
528501
2336583
179732
502166
271048
Référence
2309956
2312160
Référence
2311853
2311854
Référence
3203026
179732
2336585
2336582
Référence
0290614A
Référence
553XXX
2341126
2341127
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
265
www.wsb-wagner.eu
Référence
www.wsb-wagner.eu
266
1. Pompes à piston
1. Pompes à piston
l
Swing Cart
l
l
l
l
l
l
Référence
3203026
349256
2336583
2336585
2332186
528500
2336583
179732
502166
271048
HeavyCoat)
Référence
2309955
Référence
2311853
2311854
Référence
3203026
179732
2336585
2336582
Référence
0528611A
Référence
553XXX
2341126
2341127
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
267
www.wsb-wagner.eu
Référence
www.wsb-wagner.eu
268
1. Pompes à piston
1. Pompes à piston
l
l
lières
l
l
l
l
l
l
l
l
l
l
Référence
2332191
528509
2336585
2336582
179732
3203026
502166
271050
HeavyCoat)
Référence
2309955
Référence
2311853
2311854
Référence
3203026
179732
2336585
2336582
Référence
0290456A
Référence
97305
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
269
www.wsb-wagner.eu
l
l
l
l
l
l
l
l
l
l
Référence
349707
349705
349431
349704
9100099
258720
2341126
2341127
3202901
3203026
9985783
9985781
9985782
349256
556054
349907
2336583
2336585
2336586
www.wsb-wagner.eu
270
1. Pompes à piston
1. Pompes à piston
l
l
lières
l
l
l
l
l
l
l
l
l
l
Référence
2332192
528508
2336585
2336582
179732
3203026
502166
271050
HeavyCoat)
Référence
2309955
Référence
2311853
2311854
Référence
3203026
179732
2336585
2336582
Référence
0528612A
Référence
97305
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
271
www.wsb-wagner.eu
l
l
l
l
l
l
l
l
l
l
Référence
349707
349705
349431
349704
9100099
258720
2341126
2341127
3202901
3203026
9985783
9985781
9985782
349256
556054
349907
2336583
2336585
2336586
www.wsb-wagner.eu
272
1. Pompes à piston
1. Pompes à piston
SuperCoat 30 sur support mural
SuperCoat 30 sur chariot
Appareil entrée de gamme de la catégorie Anti - Corro
sion
Appareil entrée de gamme de la catégorie Anti - Corro
sion
l
l
Modèle entrée gamme parfait : idéal pour les chantiers
Bon débit (16 l/min à 90 double course) pour une faible quantité d‘air
Propriétés innovantes du SuperCoat : disponible au choix en version
mobile avec un chariot, en version fixe au mur ou adaptable en quel
ques minutes, moteur à air comprimé hautement efficace avec une
protection antigel, structure robuste et nécessitant peu d‘entretien,
etc.
l
l
l
Référence
Les champs d‘application de ces pompes étant très larges, nos équipements ne s ont pas
préconfigurés. Nous vous proposons de choisir les accessoires dont v ous avez besoin dans la
liste ci-dessous.
0556730W
Référence
553XXX
2341126
2341127
3203026
2336583
2336585
l
l
l
l
l
l
273
www.wsb-wagner.eu
Référence
liste ci-dessous.
0556730C
Référence
553XXX
2341126
2341127
3203026
2336583
2336585
l
l
l
l
l
l
www.wsb-wagner.eu
Modèle entrée gamme parfait : idéal pour les chantiers
Bon débit (16 l/min à 90 double course) pour une faible quantité d‘air
etc.
l
274
1. Pompes à piston
1. Pompes à piston
Appareil robuste pour des chantiers de taille moyenne
Appareil robuste pour des chantiers de taille moyenne
l
l
Modèle idéal pour les chantiers
Compagnon idéal pour tous les chantiers : roues pneumatiques et
châssis solides avec crochet de levage
etc.
l
l
l
Référence
liste ci-dessous.
0556745W
Buses TradeTip 3 HighPressure, voir tableau de la page consacrée aux buses à la f in du chapitre
Référence
559XXX
l
l
l
l
l
l
l
l
l
l
l
275
Pistolet airless AG 19, 530 bar, filetage F 1/4‘‘, avec support de buse HP
Pistolet airless AG 19, 530 bar, filetage G 1/4‘‘, avec support de buse HP
Pistolet airless G 15, 530 bar, filetage F 1/4‘‘, avec support de buse TradeTip 3
Support de buse HP TradeTip, filetage F 11/16“
Support de buse HP TradeTip, filetage G 7/8“
Tuyau HP DN6-PN530-¼“NPS-1,5m-PA
Tuyau-HP-DN10-PN530-3/8“NPS-15,0m-PA
Tuyau-HP-DN6-PN530-¼“NPS-10,0m-PA
www.wsb-wagner.eu
508619
2343777
2343778
2351085
367561
289396
289395
9987117
9987118
9984421
Référence
liste ci-dessous.
0556745C
Référence
559XXX
l
l
l
l
l
l
l
l
l
l
Modèle idéal pour les chantiers
Compagnon idéal pour tous les chantiers : roues pneumatiques et
châssis solides avec crochet de levage
etc.
l
508619
2343777
2343778
2351085
367561
289396
289395
9987118
9984421
www.wsb-wagner.eu
276
1. Pompes à piston
1. Pompes à piston
La solidité à un prix accessible
La solidité à un prix accessible
l
l
Bon rapport qualité-prix : permet de travailler avec presque tous les
matériaux
Bon débit (16 l/mn à 90 double course) pour une faible quantité d‘air
etc.
l
l
l
Référence
liste ci-dessous.
0556940W
Référence
559XXX
l
l
l
l
l
l
l
l
l
l
l
277
www.wsb-wagner.eu
508619
2343777
2343778
2351085
367561
289396
289395
9987117
9987118
9984421
Référence
liste ci-dessous.
0556940C
Référence
559XXX
l
l
l
l
l
l
l
l
l
l
l
Bon rapport qualité-prix : permet de travailler avec presque tous les
matériaux
Bon débit (16 l/mn à 90 double course) pour une faible quantité d‘air
etc.
l
508619
2343777
2343778
2351085
367561
289396
289395
9987117
9987118
9984421
www.wsb-wagner.eu
278
1. Pompes à piston
1. Pompes à piston
La puissance assurée pour les chantiers les plus difficiles
La puissance assurée pour les chantiers les plus difficiles
l
l
Polyvalence : permet de travailler avec presque tous les matériaux
Grande puissance : atteint une pression de service maximale de 414
bars
etc.
l
l
l
Référence
liste ci-dessous.
0556960W
Référence
559XXX
l
l
l
l
l
l
l
l
l
l
l
279
www.wsb-wagner.eu
508619
2343777
2343778
2351085
367561
289396
289395
9987117
9987118
9984421
Référence
Prix en €
liste ci-dessous.
0556960C
5.000,00
Référence
559XXX
Prix en €
65,00
508619
2343777
2343778
2351085
367561
289396
289395
9987117
9987118
9984421
7,10
500,50
500,50
509,00
25,00
42,90
42,90
61,70
320,50
132,00
l
l
l
l
l
l
l
l
l
l
l
www.wsb-wagner.eu
Polyvalence : permet de travailler avec presque tous les matériaux
Grande puissance : atteint une pression de service maximale de 414
bars
etc.
l
280
1. Pompes à piston
1. Pompes à piston
L‘équipement endurant pour les gros chantiers
L‘équipement endurant pour les gros chantiers
l
l
Modèle idéal pour les grands projets jusqu‘à 800 m²
Le modèle plus puissant de sa catégorie : atteint une pression de
service de 517 bars et permet ainsi de travailler avec des matériaux
comme la silicone
etc.
l
l
l
Référence
liste ci-dessous.
0556975W
Référence
559XXX
l
l
l
l
l
l
l
l
l
l
l
281
www.wsb-wagner.eu
508619
2343777
2343778
2351085
367561
289396
289395
9987117
9987118
9984421
Référence
Prix en €
liste ci-dessous.
0556975C
5.150,00
Référence
559XXX
Prix en €
65,00
508619
2343777
2343778
2351085
367561
289396
289395
9987117
9987118
9984421
7,10
500,50
500,50
509,00
25,00
42,90
42,90
61,70
320,50
132,00
l
l
l
l
l
l
l
l
l
l
l
www.wsb-wagner.eu
Modèle idéal pour les grands projets jusqu‘à 800 m²
Le modèle plus puissant de sa catégorie : atteint une pression de
service de 517 bars et permet ainsi de travailler avec des matériaux
comme la silicone
etc.
l
282
1. Pompes à piston
1. Pompes à piston
Pistolets
Référence
502166
Pistolet airless AG 19, 250 bar, filetage F 1/4‘‘, avec support de buse T radeTip 3
2341126
Pistolet airless AG 19, 250 bar, filetage G 1/4‘‘, avec support de buse T radeTip 3
2341127
2343777
2343778
Pistolet airless G 15, 530 bar, filetage F 1/4‘‘, avec support de buse T radeTip 3
2351085
296443
296441
296444
296442
Tuyaux Airless
Référence
2336583
2336584
2336585
2336586
9984507
9984562
9984574
9984575
9984458
9984456
9984569
Référence
341910
283
www.wsb-wagner.eu
Référence
341912
Buses
Référence
271XXX
Buses TradeTip 3 HighPressure, voir tableau de la page consacrée aux b
uses à la fin du
chapitre
559XXX
553XXX
8612001
149702
Supports de buse
Référence
43052
556037
97294
289391
289390
Référence
www.wsb-wagner.eu
284
1. Pompes à piston
1. Pompes à piston
Référence
271065
Référence
349707
349705
349431
349704
34377
97024
89323
97025
97252
97208
97057
556051
556074
556052
556075
556053
556076
556054
556077
97009
0521012F
0521012A
www.wsb-wagner.eu
Référence
97004
285
Filtres
Supports de buse
Référence
3202901
3203026
9985783
34038
34033
105313
9985781
9985782
349610
256343
2308887
www.wsb-wagner.eu
286
1. Pompes à piston
1. Pompes à piston
Référence
97529
34030
367561
2302993
179732
34041
115672
349256
97201
97204
Référence
9992509
508281
508620
9992504
97109
Outil
Référence
Clef à molette
9991114
349720
9100099
Coffret outils avec outils inclus, pour HeavyCoat
349713
Vanne de décharge, pour HeavyCoat
349911
Cuve grande quantité
2309956
Cuve polypro 100 litres avec chariot et vide sac complet
2309960
Cuve polypro 100 litres avec chariot, vide sac complet et accessoires de m
ontage (Pour
HeavyCoat)
2309955
2312160
2323178
508619
97110
97108
287
www.wsb-wagner.eu
Référence
Référence
9991651
www.wsb-wagner.eu
288
1. Pompes à piston
1. Pompes à piston
Référence
97305
2311855
349252
2311662
Filtre Metex
34950
2331967
2331965
2331963
2331964
2331966
349907
2340003
349580
342205
Référence
2311853
2311660
2311854
2311661
www.wsb-wagner.eu
Référence
Divers
Référence
289
Référence
9956257
www.wsb-wagner.eu
290
2. Buses
2. Buses
2. Buses
l
l
l
l
Montage aisé : Équipez votre pistolet Airless d‘une technologie de pointe
291
www.wsb-wagner.eu
www.wsb-wagner.eu
292
2. Buses
Optez pour un produit résistant à la flamme, des apprêts en résine époxy, des
peintures acryliques à l‘eau, au polyuréthane, ignifuges, à la poussière de zinc,
à la silicone ou d‘étanchéité pour toiture, etc. parmi les buses suivantes :
1. Airless 2SpeedTip – Enduit
Utilisation
Produits à haute
anticorrosion,
Enduits airless
orange.
Utilisation
Marquage buse
Diamètre en mm
Réf.
Enduit
S05 225/629
S10 527/235
S20 539/243
S30 543/252
0.64 - 0.75
0.69 - 0.9
0.99 - 1.1
1.1 - 1.32
20 - 60
50 - 20
50 - 20
50 - 20
120 - 270
225 - 120
225 - 120
225 - 120
271064
271049
271050
271051
2. Airless TradeTip 3
Utilisation
Marquage buse
Diamètre en mm
Tamis de crosse²
Réf.
223
323
423
523
623
723
823
225
325
425
525
625
725
825
227
327
427
527
627
827
0.58
0.58
0.58
0.58
0.58
0.58
0.58
0.64
0.64
0.64
0.64
0.64
0.64
0.64
0.69
0.69
0.69
0.69
0.69
0.69
20
30
40
50
60
70
80
20
30
40
50
60
70
80
20
30
40
50
60
80
120
150
190
225
270
300
330
120
150
190
225
270
300
330
120
150
190
225
270
330
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
553223
553323
553423
553523
553623
553723
553823
553225
553325
553425
553525
553625
553725
553825
553227
553327
553427
553527
553627
553827
Produits d‘impe
rméabilisation
Produits à haute
anticorrosion,
Enduits airless
Applications sur
grandes surfaces et
produits à haute
viscosité
Marquage buse
Diamètre en mm
Tamis de crosse²
Réf.
229
329
429
529
629
231
331
431
531
631
731
831
233
333
433
533
633
235
335
435
535
635
735
439
539
639
243
443
543
643
445
545
645
451
551
651
252
455
555
655
261
461
561
0.75
0.75
0.75
0.75
0.75
0.79
0.79
0.79
0.79
0.79
0.79
0.79
0.84
0.84
0.84
0.84
0.84
0.9
0.9
0.9
0.9
0.9
0.9
0.99
0.99
0.99
1.1
1.1
1.1
1.1
1.14
1.14
1.14
1.3
1.3
1.3
1.32
1.4
1.4
1.4
1.55
1.55
1.55
20
30
40
50
60
20
30
40
50
60
70
80
20
30
40
50
60
20
30
40
50
60
70
40
50
60
20
40
50
60
40
50
60
40
50
60
20
40
50
60
20
40
50
120
150
190
225
270
120
150
190
225
270
300
330
120
150
190
225
270
120
150
190
225
270
300
190
225
270
120
190
225
270
190
225
270
190
225
270
120
190
225
270
120
190
225
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
553229
553329
553429
553529
553629
553231
553331
553431
553531
553631
553731
553831
553233
553333
553433
553533
553633
553235
553335
553435
553535
553635
553735
553439
553539
553639
553243
553443
553543
553643
553445
553545
553645
553451
553551
553651
553252
553455
553555
553655
553261
553461
553561
2. Buses
293
www.wsb-wagner.eu
www.wsb-wagner.eu
294
2. Buses
Marquage buse
Diamètre en mm
Tamis de crosse²
Réf.
661
263
463
565
665
267
467
1.55
1.6
1.6
1.65
1.65
1.7
1.7
60
20
40
50
60
20
40
270
120
190
225
270
120
190
vert
vert
vert
vert
vert
vert
vert
553661
553263
553463
553565
553665
553267
553467
Applications sur
grandes surfaces et
produits à haute
viscosité
3. Buses Airless TradeTip 3 HighPressure
Les buses haute pression grises gèrent une pression de pulvérisation allant jusqu‘à 530 bar. Idéal pour
l‘application de matières extrêmement lourdes et denses.
Utilisation
Travaux sous haute
pression jusqu‘à
530 bar
Marquage buse
Diamètre en mm
Réf.
107
207
307
109
209
309
409
509
609
111
211
311
411
511
611
711
113
213
313
413
513
613
713
813
115
215
315
0.18
0.18
0.18
0.23
0.23
0.23
0.23
0.23
0.23
0.28
0.28
0.28
0.28
0.28
0.28
0.28
0.33
0.33
0.33
0.33
0.33
0.33
0.33
0.33
0.38
0.38
0.38
10
20
30
10
20
30
40
50
60
10
20
30
40
50
60
70
10
20
30
40
50
60
70
80
10
20
30
100
120
150
100
120
150
190
225
270
100
120
150
190
225
270
300
100
120
150
190
225
270
300
330
100
120
150
559107
559207
559307
559109
559209
559309
559409
559509
559609
559111
559211
559311
559411
559511
559611
559711
559113
559213
559313
559413
559513
559613
559713
559813
559115
559215
559315
Utilisation
Travaux sous h
aute
pression jusqu‘à
530 bar
Marquage buse
Diamètre en mm
Réf.
415
515
615
715
815
117
217
317
417
517
617
717
817
119
219
319
419
519
619
719
819
221
321
421
521
621
721
821
921
223
323
423
523
623
723
823
923
225
325
425
525
625
725
0.38
0.38
0.38
0.38
0.38
0.43
0.43
0.43
0.43
0.43
0.43
0.43
0.43
0.48
0.48
0.48
0.48
0.48
0.48
0.48
0.48
0.53
0.53
0.53
0.53
0.53
0.53
0.53
0.53
0.58
0.58
0.58
0.58
0.58
0.58
0.58
0.58
0.64
0.64
0.64
0.64
0.64
0.64
40
50
60
70
80
10
20
30
40
50
60
70
80
10
20
30
40
50
60
70
80
20
30
40
50
60
70
80
90
20
30
40
50
60
70
80
90
20
30
40
50
60
70
190
225
270
300
330
100
120
150
190
225
270
300
330
100
120
150
190
225
270
300
330
120
150
190
225
270
300
330
530
120
150
190
225
270
300
330
530
120
150
190
225
270
300
559415
559515
559615
559715
559815
559117
559217
559317
559417
559517
559617
559717
559817
559119
559219
559319
559419
559519
559619
559719
559819
559221
559321
559421
559521
559621
559721
559821
559921
559223
559323
559423
559523
559623
559723
559823
559923
559225
559325
559425
559525
559625
559725
Utilisation
2. Buses
295
www.wsb-wagner.eu
www.wsb-wagner.eu
296
Utilisation
Travaux sous haute
pression jusqu‘à
530 bar
2. Buses
Marquage buse
Diamètre en mm
Réf.
825
925
227
327
427
527
627
727
827
927
329
429
529
629
729
829
929
331
431
531
631
731
831
931
333
433
533
633
733
833
933
335
435
535
635
735
835
935
337
437
537
637
737
0.64
0.64
0.69
0.69
0.69
0.69
0.69
0.69
0.69
0.69
0.75
0.75
0.75
0.75
0.75
0.75
0.75
0.79
0.79
0.79
0.79
0.79
0.79
0.79
0.84
0.84
0.84
0.84
0.84
0.84
0.84
0.9
0.9
0.9
0.9
0.9
0.9
0.9
0.94
0.94
0.94
0.94
0.94
80
90
20
30
40
50
60
70
80
90
30
40
50
60
70
80
90
30
40
50
60
70
80
90
30
40
50
60
70
80
90
30
40
50
60
70
80
90
30
40
50
60
70
330
530
120
150
190
225
270
300
330
530
150
190
225
270
300
330
530
150
190
225
270
300
330
530
150
190
225
270
300
330
530
150
190
225
270
300
330
530
150
190
225
270
300
559825
559925
559227
559327
559427
559527
559627
559727
559827
559927
559329
559429
559529
559629
559729
559829
559929
559331
559431
559531
559631
559731
559831
559931
559333
559433
559533
559633
559733
559833
559933
559335
559435
559535
559635
559735
559835
559935
559337
559437
559537
559637
559737
297
www.wsb-wagner.eu
Utilisation
Travaux sous h
aute
pression jusqu‘à
530 bar
Marquage buse
Diamètre en mm
Réf.
837
937
339
439
539
639
739
839
939
341
441
541
641
741
841
343
443
543
643
743
843
345
445
545
645
745
845
347
447
547
647
747
847
349
449
549
649
749
849
351
451
551
651
0.94
0.94
0.99
0.99
0.99
0.99
0.99
0.99
0.99
1.04
1.04
1.04
1.04
1.04
1.04
1.1
1.1
1.1
1.1
1.1
1.1
1.14
1.14
1.14
1.14
1.14
1.14
1.19
1.19
1.19
1.19
1.19
1.19
1.24
1.24
1.24
1.24
1.24
1.24
1.3
1.3
1.3
1.3
80
90
30
40
50
60
70
80
90
30
40
50
60
70
80
30
40
50
60
70
80
30
40
50
60
70
80
30
40
50
60
70
80
30
40
50
60
70
80
30
40
50
60
330
530
150
190
225
270
300
330
530
150
190
225
270
300
330
150
190
225
270
300
330
150
190
225
270
300
330
150
190
225
270
300
330
150
190
225
270
300
330
150
190
225
270
559837
559937
559339
559439
559539
559639
559739
559839
559939
559341
559441
559541
559641
559741
559841
559343
559443
559543
559643
559743
559843
559345
559445
559545
559645
559745
559845
559347
559447
559547
559647
559747
559847
559349
559449
559549
559649
559749
559849
559351
559451
559551
559651
2. Buses
www.wsb-wagner.eu
298
2. Buses
Travaux sous haute
pression jusqu‘à
530 bar
Marquage buse
Diamètre en mm
Réf.
751
851
853
355
455
555
655
755
359
459
559
659
759
859
361
461
561
661
761
861
363
463
563
663
763
863
365
465
565
665
765
865
1.3
1.3
1.35
1.4
1.4
1.4
1.4
1.4
1.5
1.5
1.5
1.5
1.5
1.5
1.55
1.55
1.55
1.55
1.55
1.55
1.6
1.6
1.6
1.6
1.6
1.6
1.65
1.65
1.65
1.65
1.65
1.65
70
80
80
30
40
50
60
70
30
40
50
60
70
80
30
40
50
60
70
80
30
40
50
60
70
80
30
40
50
60
70
80
300
330
330
150
190
225
270
300
150
190
225
270
300
330
150
190
225
270
300
330
150
190
225
270
300
330
150
190
225
270
300
330
559751
559851
559853
559355
559455
559555
559655
559755
559359
559459
559559
559659
559759
559859
559361
559461
559561
559661
559761
559861
559363
559463
559563
559663
559763
559863
559365
559465
559565
559665
559765
559865
Vos notes
Utilisation
299
www.wsb-wagner.eu
www.wsb-wagner.eu
300
Linéarité et précision. Efficacité et simplicité.
1. Pompes à piston
304
2. Buses
311
Pour tracer à nouveau des lignes ou les rénover, pour les marquages en ville, dans les parcs ou les terrains de sport, les
aéroports et les entrepôts - avec les appareils de marquage Airless de WAGNER, vous pouvez tracer des lignes précises
avec des bords droits tout en profitant d‘un haut pouvoir couvrant. Ils se distinguent par leur grande facilité de d‘utilis
ation. Vos clients vont adorer ces appareils.
301
www.wsb-wagner.eu
www.wsb-wagner.eu
302
1. Pompes à piston
1. Pompes à piston
Votre client a certainement une activité principale dans son entreprise. Sur les pages suivantes, vous trouverez des détails
sur tous les packs complets qui correspondent à votre présélection.
LineCoat 800
LineCoat 820
LineCoat 840
Pour travaux de traçage d‘une
certaine importance Pour tous
Pour petits projets de traçage. Solu travaux de traçage d‘une certaine
Pour traçage manuel. Appareil de
tion moyenne nécessitant un seul importance avec deux pistolets
Tailles de chantier et groupes base pour travaux d‘entretien Pour
pistolet pour l‘utilisation quotidienne devant être exécutés rapidement et
cibles
petites interventions sur asphalte,
d‘objets modestes sur asphalte, sur efficacement Conçu pour allier dura
sur pelouse ou sur piste d‘urgence
pelouse ou sur piste.
bilité et utilisation fréquente Pour
administrations municipales et
communes
Domaines d‘application
LineCoat 860
Rendement maximal dans tous les
travaux de traçage, ne nécessitant
que peu de travail ; intervalle de
maintenance minime Pour villes
moyennes à grandes.
Parkings, terrains et salles de sport,
Parkings, terrains et salles de sport,
Parkings, terrains et salles de sport, Parkings, terrains et salles de sport,
aéroports et gares ferroviaires,
aéroports et gares ferroviaires,
étalonnage
étalonnage
centres logistiques, entretien du
centres logistiques
réseau routier
LineCoat 800
LineCoat 820
LineCoat 840
LineCoat 860
63
3
107
3
111
4
116
4
0.03
0.036
0.048
0.052
-
0.028
0.033
0.038
230 bar, 23 MPa
3.2
127
5 - 60
230 bar, 23 MPa
4.9
161
5 - 60
230 bar, 23 MPa
6.4
188
5 - 60
230 bar, 23 MPa
8.8
215
5 - 60
Technologie
Poids (kg)
Alimentation
Taille de buse max.
Taille max. de la buse
(2 pistolets)
Pression max.
Débit max. (l/mn)
Vitesse de pulvérisation (m/min)
Épaisseur de trait (cm)
303
www.wsb-wagner.eu
www.wsb-wagner.eu
LineCoat 800 complet
Appareil de marquage routier : confort de travail et
précision élevés
Appareil solide pour le marquage professionnel de
surfaces de moyenne taille
Extrêmement maniable grâce à sa construction compacte
Le modèle parfait pour le traçage efficace de petites et moyennes
distances
Doté d‘un pistolet airless, réalisez sans modification des réglages, des
travaux avec gabarits (pictogrammes, symboles) ou des travaux de
mise en peinture airless (murs, boiseries...)
l
l
l
Appareil compact parfaitement adapté pour le traçade sur de petites
et moyennes surfaces.
Utilisable en intérieur comme en extérieur
Extrêmement maniable grâce à sa construction compacte
l
l
l
Référence
Equipement nu sur chariot avec système d‘aspiration souple
Pistolet Airless AG 08 , spécial
Buse TradeTip 3 LineFinish, 417
l
l
l
l
l
Buses TradeTip 3 LineFinish, voir tableau de la page consacrée aux buses à la fin d
u chapitre
l
l
l
Cuve 45 litres
Jauge de niveau
528138
296392
9984574
289391
557417
Référence
557XXX
555910
254251
Référence
l
l
l
l
l
u chapitre
l
l
l
l
l
l
l
l
Cuve 45 litres
Distributeur billes de verre, kit d‘extension pour un deuxième pistolet, 15 cm (6“)
Distributeur billes de verre, pour des lignes de 15 cm de large (6“)
Entraînement LineCoat
Jauge de niveau
Kit absorbtion
Kit branchement 2nd pistolet - complet
555135
296392
9984574
289391
557417
Référence
557XXX
555910
254915
254913
290024
254251
555920
555925
305
www.wsb-wagner.eu
www.wsb-wagner.eu
306
Le traceur de lignes professionnel pour un large spectre
d‘utilisations
Le « costaud » parmi les appareils de traçage - Rapide et
endurant
l
l
Spécialiste longues distances : combiné avec le module d‘entraîn
ement disponible en option, siège conducteur compris, il est idéal
pour les longues distances
Dispose du plus important débit produit et ainsi, de la vitesse la plus
élevée dans sa catégorie
Transport et stationnement sûrs
l
l
l
Référence
l
l
l
l
l
l
u chapitre
l
l
l
l
l
l
l
l
307
Cuve 45 litres
Jauge de niveau
Kit absorbtion
www.wsb-wagner.eu
555145
296392
555925
9984574
289391
557417
Référence
557XXX
555910
254915
254913
290024
254251
555920
555925
Référence
l
l
l
l
l
l
u chapitre
l
l
l
l
l
l
l
l
Cuve 45 litres
Jauge de niveau
Kit absorbtion
555155
296392
555925
9984574
289391
557417
Référence
557XXX
555910
254915
254913
290024
254251
555920
555925
www.wsb-wagner.eu
Un appareils parfaitement adapté à un large spectre d‘utilisations, tant
en intérieur qu‘en extérieur
Puissant, robuste et faible en entretien grâce à une technique de
pompe à piston performante
Puissance d‘aspiration et de pulvérisation élevées, même pour les
produits à haute viscosité
l
308
1. Pompes à piston
1. Pompes à piston
Référence
Référence
2331967
LinePainter avec : support chariot à trois roues, canne télescopique en a luminium avec
poignée et mécanisme de déclenchement direct du pistolet, support pistolet orientable,
buse TradeTip 3 LineFinish (sans p
istolet)
555000
2331965
34377
2331963
97024
2331964
43235
2331966
97023
34383
Tamis de crosse rouge, jeu de 10 pièces, 180 mailles/0,084 mm MW, e xtra fin
97022
89323
97025
Divers
Référence
Cuve 45 litres
555910
Distributeur billes de verre, kit d‘extension pour un deuxième pistolet, 1
5 cm (6“)
254915
254913
290024
Jauge de niveau
254251
Kit absorbtion
555920
555925
309
Divers
www.wsb-wagner.eu
www.wsb-wagner.eu
310
2. Buses
2. Buses
2. Buses
Utilisation
Matériaux haute
viscosité, en particulier
les peintures de
marquage Airless
Marquage buse
Diamètre en mm
Largeur bande en cm
cm
Tamis de crosse²
Réf.
423
623
823
425
625
825
427
627
827
429
629
829
431
631
831
435
635
835
439
639
839
443
643
843
0.58
0.58
0.58
0.64
0.64
0.64
0.69
0.69
0.69
0.75
0.75
0.75
0.79
0.79
0.79
0.9
0.9
0.9
0.99
0.99
0.99
1.1
1.1
1.1
10
15
20
10
15
20
10
15
20
10
15
20
10
15
20
10
15
20
10
15
20
10
15
20
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
blanc
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
vert
557423
557623
557823
557425
557625
557825
557427
557627
557827
557429
557629
557829
557431
557631
557831
557435
557635
557835
557439
557639
557839
557443
557643
557843
1. Buses Airless TradeTip 3 LineFinish
Utilisation
Matériaux haute
viscosité, en particulier
les peintures de
marquage Airless
Marquage buse
Diamètre en mm
Largeur bande en cm
cm
Tamis de crosse²
Réf.
213
413
215
415
615
217
417
617
219
419
619
421
621
821
0.33
0.33
0.38
0.38
0.38
0.43
0.43
0.43
0.48
0.48
0.48
0.53
0.53
0.53
5
10
5
10
15
5
10
15
5
10
15
10
15
20
rouge
rouge
jaune
jaune
jaune
jaune
jaune
jaune
blanc
blanc
blanc
blanc
blanc
blanc
557213
557413
557215
557415
557615
557217
557417
557617
557219
557419
557619
557421
557621
557821
Buse spécialement conçue pour les travaux de traçage et de marquage. Angles nets et lignes à bordures
parfaites.
311
www.wsb-wagner.eu
www.wsb-wagner.eu
312
V. Service
V. Service
V. Service
313
www.wsb-wagner.eu
www.wsb-wagner.eu
314
V. Service
V. Service
Service chez WSB
WAGNER 3+2 guarantee
Vous avez déjà un equipment professionnel WAGNER?
Optez alors pour la garantie 5 ans WAGNER au lieu de la garantie standard de
3 ans! Enregistrez-vous simplement en ligne. Notre qualité est convaincante.
Promis.
Chaque acheteur d’un équipement de pulvérisation WAGNER recevra 3 ans degarantie constructeur. Mais vous pouvez
faire plus : cette garantie peut être gratuitement étendue à 2 années supplémentaires via enregistrement en ligne –à tout
temps ! Enregistrez simplement l’équipement sur www.wagner-group.com/3plus2 et recevez 2 années de garantie additi
onnelle. Les autres extensions de garantie coûtent de l’argent. La nôtre, seulement un click en ligne.
Scannez simplement ce code avec votre té
léphone ou enregistrez-vous directement sur
www.wagner-group.com/3plus2
Notre objectif est que votre équipement WSB soit immédiatement opérationnel après l‘achat. Notre équipe vous apporte
tout son savoir-faire que ce soit dans le choix du bon équipement jusqu‘à son entretien. Pour chaque machine de la
gamme professionnelle, nous vous assistons lors de sa mise en route et partageons avec vous toutes les astuces utiles à
son bon fonctionnement.
Centre de recherches technology
WAGNER s‘est dotée d‘un centre de recherches
technologiques à Utrecht en Hollande, à Wolvertem
en Belgique et à Markdorf en Allemagne.
Son objectif est de réaliser pour et avec vous tous
les essais et tests de produits en fonction de vos
besoins. De plus, il est important de maîtriser
parfaitement votre équipement de pulvérisation
afin d‘en tirer tous les avantages. Pour ce faire, nous
organisons tout au long de l‘année des démonstra
tions et des sessions de formation visant à sensibi
liser les utilisateurs aux techniques d‘application,
d‘entretien et aux nouvelles technologies.
Notre lettre de information - toujours bien informé
Aimeriez-vous rester à jour? Notre newsletter vous informe
sur nos derniers évenements et nos promotions. Enregis
tez vous sur www.wagner-group.com en saisissant votre
adresse email et recevez nos informations régulièrement.
Vous ne manquerez plus une de nos promotions et serez
toujours informé.
Pour des formations, vous pouvez contacter notre
service après vente. Numero de téléphone:
+32 (0) 2269 4675.
315
www.wsb-wagner.eu
www.wsb-wagner.eu
316
V. Service
V. Service
SprayGuide - tous nos rapports d'essais produits
Kits réparation
La base de données contenant les rapports d’essai des matériaux vous permet de déterminer l’équipement ou le matériau
à utiliser selon l’application envisagée. Le WAGNER SprayGuide vous donne accès à un vaste panel de fabricants renom
més dans leur secteur d’activité. WAGNER a testé plus de 550 peintures, vernis, lasures et autres matériaux sur la base de
leurs caractéristiques de pulvérisation et de la qualité de la surface. Vous avez ainsi la certitude d’utiliser le produit le plus
adéquat en fonction de votre équipement de pistolage, de manière à obtenir un traitement de surface et un degré de
finition impeccables.
Désignation
Pompe à peinture pour modèles IceBreaker
Kit de réparation pompe PP40 ccm PE+TG; Wildcat, Puma
Moteur air pour modèles IceBreaker
Kit de réparation moteur air 4‘‘/75; Wildcat, Puma
367995
Garantie de succès:
avec les spécifications détaillées contenues dans le rapport d’essai réalisé par WAGNER sur le matériau, vous obtenez
un aperçu de tous les paramètres nécessaires pour optimiser le réglage de l’équipement en fonction du matériau et de
l’application. De plus, vous pouvez accéder à un complément d’information en cliquant sur les liens qui vous conduisent
vers les fiches des données techniques du fabricant. Et pour avoir toujours à portée de main les informations importantes
qui vous permettent d‘obtenir le résultat optimal, vous pouvez imprimer sur papier le rapport d’essai et les données tech
niques.
Pompe à peinture pour autres modèles
Kit de réparation pompe 22-18S PE/TG
Kit de réparation 130S PE+TG
105705
109705
Pompe à membrane Cobra
Kit de réparation
Kit soupape d‘aspiration Cobra 40-10
Kit clapet de refoulement Cobra 40-10
Kit membrane/butée Cobra 40-10
322995
322914
322915
322913
SuperFinish
Kit de réparation soupape aspiration F 250 / F 270 / SF 21 / SF 23
Kit de réparation soupape aspiration SF 27 / SF 31
Kit de réparation poussoir aspiration SF 27 / SF 31
Kit de réparation clapet refoulement F 250 / F 270 / SF 21 à SF 31
Kit de réparation bouton poussoir soupape SF 21 à SF 31
Kit de réparation soupape aspiration F 230
Kit de réparation clapet refoulement F 230
Vanne de pression F 230
344700
341247
341241
341702
341705
508199
508198
508138
ProSpray
Kit de réparation garnitures ProSpray 3.21/ 3.23/ 3.25
Kit de réparation garnitures ProSpray 3.29/ 3.31/ 3.34
290201
508221
HeavyCoat
Kit de réparation pour filtre HP
Kit de réparation pompe produit pour HC 920 E/G
Kit de réparation soupapes et garnitures pour HC 920 E/G
Kit de réparation pompe produit pour HC 940 et 960 E/G
Kit de réparation soupapes et garnitures pour HC 940 et 960 E/G
Kit de réparation vanne de décharge HC
Kit de réparation piston système SSP pour HC 940 / 960 SSP
Kit de réparation soupape aspiration système SSP
Kit de réparation piston système SSP pour HC 950 / HC 970 E/G + SSP
349700
528105
528104
528102
528101
349706
349718
349719
528705
Pistolets
Kit de réparation AG 8 - F
Kit de réparation AG 8 - G
Kit de réparation AG 14 - F
Kit de réparation AG 14 - G
Kit de réparation AG 14 - F, 1-diffuseur
Kit de réparation AG 14 - G, 1-diffuseur
556039
556038
502143
502144
502149
502175
PC 15 / PC 25 / PC 35
Kit de réparation AG 14 - G, 1-diffuseur
Kit de réparation stator W22/3, jaune
Kit de réparation rotor W22, jaune
342902
342214
342325
317
www.wsb-wagner.eu
Référence
367990
www.wsb-wagner.eu
318
V. Service
V. Service
Manuels d'utilisation
Désignation
Finish & SuperFinish
Finish 230
F 230 AC compact
F 230 AC compact
F 230 AC compact
F 250 / F 270
F 250 / F 270
SF 21 / SF 23
SF 21 / SF 23
SF 23 Plus
SF 23 Plus
SF 23 Plus
SF 27 / SF 31
SF 27 / SF 31
SF 27 / SF 31
SF 7000
SF 7000
SF 7000
ProSpray
PS 3.20
PS 3.20
PS 3.20
PS 3.21
PS 3.21
PS 3.23
PS 3.23
PS 3.25
PS 3.25
PS 3.29 / PS 3.31
PS 3.29 / PS 3.31
PS 3.34
PS 3.34
PS 3.39
PS 3.39
HeavyCoat
HC 920 / HC 940 / HC 960
HC 920 / HC 940 / HC 960
HC 920 / HC 940 / HC 960
HC 950 / HC 970 E/G + SSP
HC 950 / HC 970 E/G + SSP
Langue
Réf.
D/GB/F/I/E/S/
DK/NL
D/GB/F/I
E/NL/DK/S
P
D/GB/F/NL
E/I/DK/S
D/GB/F/I
E/NL/DK/S
D/GB/F/I
E/NL/DK/S
P
D/GB/F/I
E/NL/DK/S
P
D/GB/F/I
E/NL/DK/S
P
508296
GB/E/P
D/F/NL
I/DK/S
D/GB/F/I
E/NL/DK/S/P
D/GB/F/I
E/NL/DK/S/P
D/GB/F/I
E/NL/DK/S/P
D/GB/F/I
E/NL/DK/S/P
D/GB/F/I
E/NL/DK/S/P
D/GB/F/I
E/NL/DK/S/P
D/GB/F/I
E/NL/DK/S
P
D/GB/F/I
E/NL/DK/S/P
524804
524805
524827
252880
252881
340852
340853
2341576
2341577
2341578
341855
341856
341872
2306118
2306119
2366120
532807
532808
532810
558900
558901
558902
558903
558971
558972
558904
558905
558906
558907
558975
558976
528100
528115
295298
528940
528941
Manuels d'utilisation
Désignation
XVLP
FinishControl 3500
FinishControl 5000
FinishControl 6500 TS
Outil adaptable StandardSpray
Outil adaptable FineSpray
Outil adaptable WallSpray
Outil adaptable TempSpray
FineCoat
FC 8800 / FC 9900 / FC 9900 PC
FC 8800 / FC 9900 / FC 9900 PC
FC 8800 / FC 9900 / FC 9900 PC
FC PowerCart
FC PowerCart
FC PowerCart
FC Split-Gun
FC Split-Gun
PlastCoat
PC 430
PC 430
PC 430
PC 830
PC 830
PC 830
PC 25 / PC 35
PC 25 / PC 35
PC 25 / PC 35
Mélangeur T 25 K
Mélangeur T 25 K
Mélangeur T 25 K
Mélangeur T 25 K
Lance de projection automa
tique lance de projection pneu
matique
Lance de mur automatique,
lance de mur pneumatique
SuperCoat
SuperCoat
SuperCoat
SuperCoat
319
www.wsb-wagner.eu
Langue
Réf
D/GB/F/I/E/
NL/DK/S/P
D/GB/F/NL/
E/I/DK/S/P
D/GB/F/NL/
E/I/DK/S/P
D/GB/F/NL/
E/I/DK/S/P
D/GB/F/NL/
E/I/DK/S/P
D/GB/F/NL/
E/I/DK/S/P
D/GB/F/NL/
E/I/DK/S/P
2342387
Désignation
Pistolets
AG 08
2321725
AG 08 TS
2321726
AG 14
2324806
AG 19
2324807
D/GB/F/I
E/NL/DK/S
P
D/GB/F/I
E/NL/DK/S
P
D/GB/F/I
E/NL/DK/S/P
524808
524809
524824
524806
524807
524825
524839
524191
AC 4600 Prof.
AC 4600 Prof.
AC 4600 Prof.
AC 4600 Prof.
AC 4600 Prof.
AC 4600 Prof.
AC 4600 Prof.
AC 4600 Prof.
Pole gun (120 cm, 200 cm)
D/GB/F/NL
E/I/DK/S
P
D/GB/F/NL
E/I/DK/S
P
D/GB/F/NL
E/I/DK/S
P
D
GB
P
I
D/GB/F/NL/
E/I/DK/S/P
D/GB/F/NL/
E/I/DK/S/P
2309518
2309519
2309 521
2309 522
2309 523
2309 524
348870
348871
2301496
343855
343856
2301497
2312377
2349169
D/GB/F/NL/
E/I/DK/S/P
2334491
GB/D/F
E/I/P
NL/DK/S
533814
533815
533816
2324808
2324809
2334489
LineCoat
LC 800
LC 800
LC 820 / 840 / 860
LC 820 / 840 / 860
LC 820 / 840 / 860
LC 860 SP / 880 SP
LC 860 SP / 880 SP
LC 860 SP / 880 SP
Accessoires AirCoat
AirBoost 100
Accessoires Airless
InlineRoller
TempSpray
TS H 126, H 226, H 326, H 426
TS H 126, H 226, H 326, H 426
Langue
Réf
D/GB/F/I/E/S/
DK/NL
D/GB/F/I/E/S/
DK/NL
D/GB/F/I/E/S/
DK/NL
D/GB/F/I/E/S/
DK/NL/P
D
GB
F
NL
I
E
DK
S
D/GB/F/I/E/S/
DK/NL/P
296396
528938
502114
2347392
394870
394871
394872
394873
394874
394875
394876
394877
296446
D/GB/F/I
E/NL/DK/S
D/GB/F/I
E/NL/DK/S
P
D/GB/F/I
E/NL/DK/S
P
528162
528159
555861
555739
295042
555874
555742
295046
D/GB/F/I/E/
NL/DK/S/P
2351067
Désignation
Pompes pneumatiques à piston
FineFinish 20-30 S / 40-15 S
22-18S / 3-130S
22-18S / 3-130S
22-18S / 3-130S
22-18S / 3-130S
22-18S / 3-130S
22-18S / 3-130S
22-18S / 3-130S
22-18S / 3-130S
Wildcat 18-40 / Puma 28-40
Pompes double-membranes
Zip 52
Zip 52
Zip 52
Zip 52
Langue
Réf
D
GB
F
NL
DK
S
I
E
D
GB
F
NL
DK
S
I
E
D
GB
F
NL
DK
S
I
E
2310798
2310799
2310800
2310801
2310805
2310806
2310802
2310803
2303102
2303668
2303669
2303670
2303673
2303674
2303671
2303672
2302505
2303659
2303661
2303662
2303666
2303667
2303663
2303665
D
GB
F
D
zzb012ger
zzb012eng
zzb012fre
zzb012ita
D/GB/F/I/E/S/ 345850
DK/NL
D/GB/F/NL
E/I/DK/S
2312558
2312560
Pompes pneumatiques double-membranes
Cobra 40-10
D
Cobra 40-10
GB
Cobra 40-10
F
Cobra 40-10
NL
Cobra 40-10
DK
Cobra 40-10
S
Cobra 40-10
I
Cobra 40-10
E
2303152
2303675
2303676
2303677
2303680
2303682
2303678
2303679
www.wsb-wagner.eu
320
Index par mots-clés
321
Cobra 40-10 AC complet avec cuve supérieure 5
litres
203
29; 199
13; 183
SuperFinish 23 Plus AirCoat avec compresseur
intégré sur châssis
15; 185
27; 197
FineFinish 20-30 S AirCoat complet sur chariot
225
SuperFinish 23 Plus Airless laque complet sur chariot
35
23; 193
SuperFinish 23 Plus Airless laque complet sur châssis
33
FineFinish 20-30 S AirCoat sur chariot avec godet
gravité de 5 litres
FineFinish 40-15 S Airless complet sur châssis
223
SuperFinish 23 Plus dispersion complet sur chariot
71
SuperFinish 23 Plus dispersion complet sur châssis
69
24; 194
SuperFinish 23 Plus TempSpray complet sur chariot
39
11; 181
SuperFinish 23 Plus TempSpray sur châssis
37
12; 182
73
99; 125; 265
75
HeavyCoat 950 E SSP complet / Electrique
133
101; 127; 267
Wildcat 18-40 AirCoat complet avec godet gravité de 233
5 litres
Wildcat 18-40 AirCoat complet sur chariot
231
HeavyCoat 950 G SSP complet / Thermique
135
Wildcat 18-40 AirCoat complet sur trépied
229
129; 269
235
131; 271
HeavyCoat 970E SSP complet / Electrique
137
Wildcat 18-40 sur fixation murale, sans flexible ni
pistolet
HeavyCoat 970G SSP complet / Thermique
139
Zip 52 alu
204
305
Zip 52 Inox
205
306
207
307
Zip 52 Spraypack
208
308
PlastCoat 25 E
159
161
151
153
155
157
87
88
89
51
91
90
93
94
95
97
123
Puma 28-40 AirCoat complet sur chariot
239
Puma 28-40 AirCoat complet sur trépied
237
Puma 28-40 Airless complet sur trépied
241
Puma 28-40 sur fixation murale, sans flexible ni
pistolet
243
273
278
277
276
275
280
279
282
281
SuperFinish 23 Plus AirCoat avec compresseur
intégré sur chariot
31; 201
www.wsb-wagner.eu
227
274
25; 195
206
Conditions générales de vente
Nos conditions générales de vente pour le Groupe Wagner sont à votre disposition sur www.wagner-group.com.
Adresse bibliographique
Conception et organisation:
J. Wagner GmbH
Otto-Lilienthal-Str. 18
88677 Markdorf
Division Professional Finishing
www.wagner-group.com
Conception graphique:
Marketing, J. Wagner GmbH
Lithografie et impression:
Holzer Druck und Medien
Fridolin-Holzer-Straße 22 + 24
88171 Weiler im Allgäu
Représentants:
Product Manager
Application Engineering
Marketing
Contenu, prix et données effectifs à compter de 02/2015. Sous réserve de modifications de la part de WAGNER.
Tous les prix s’entendent en Euros H.T. (hors TVA) sous réserve de modifications. Reproduction interdite sans accord préalable
de J. Wagner GmbH.
BATI‘GUIDE 2015
Printed in Germany · Sous réserve de modifications · F · 9122 910 · 01/2015 M
www.wagner-group.com
J. WAGNER France
ZA Courtaboeuf
12, avenue des Tropiques
91978 LES ULIS CEDEX
T. 08 25 01 11 11
F. 01 69 19 46 77
[email protected]
