cctp 4 électricité

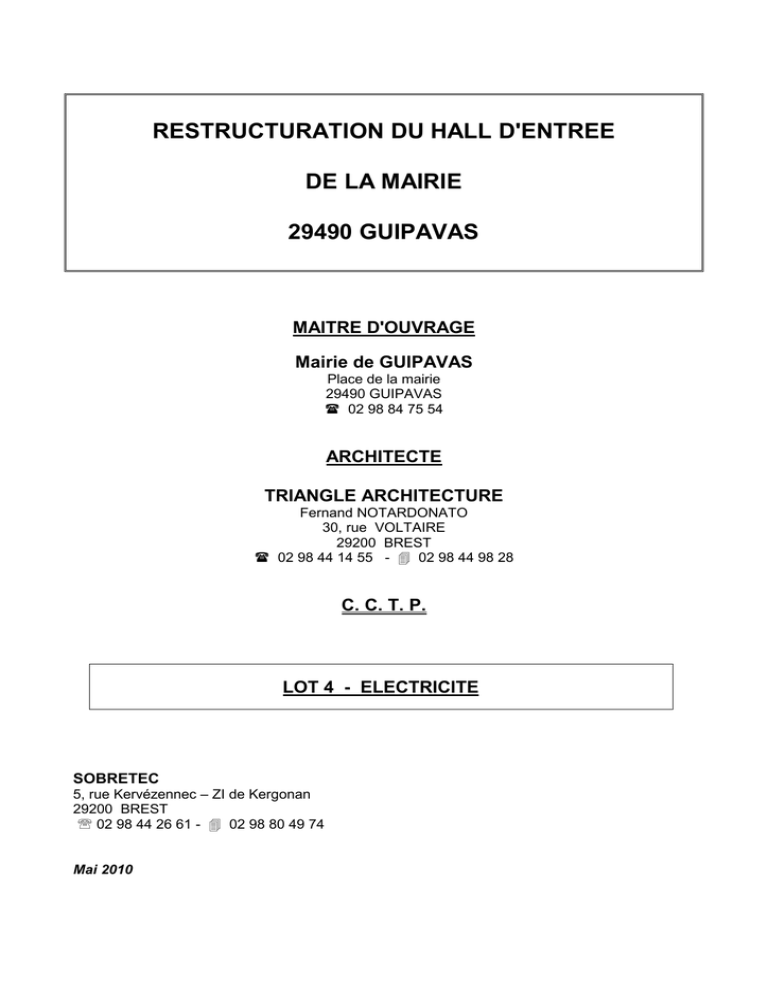

RESTRUCTURATION DU HALL D'ENTREE
DE LA MAIRIE
29490 GUIPAVAS
MAITRE D'OUVRAGE
Mairie de GUIPAVAS
Place de la mairie
29490 GUIPAVAS
02 98 84 75 54
ARCHITECTE
TRIANGLE ARCHITECTURE
Fernand NOTARDONATO
30, rue VOLTAIRE
29200 BREST
02 98 44 14 55 - 02 98 44 98 28
C. C. T. P.
LOT 4 - ELECTRICITE
SOBRETEC
5, rue Kervézennec – ZI de Kergonan
29200 BREST
℡ 02 98 44 26 61 - 02 98 80 49 74
Mai 2010
SOMMAIRE
1
CLAUSES SPECIFIQUES DU LOT ......................................................................................... 4
1.1 OBJET - DEFINITION DE L'OPERATION ........................................................................... 4
1.1.1 Définition de l’opération ............................................................................................... 4
1.1.2 Réglementation applicable au projet............................................................................ 4
1.2 REFERENCE AUX GENERALITES COMMUNES .............................................................. 4
1.3 LIMITES DES PRESTATIONS AVEC LES AUTRES LOTS ................................................ 4
1.3.1 Lot gros œuvre ........................................................................................................... 4
1.3.2 Lot faux plafonds ......................................................................................................... 5
1.4 CONTRAINTES SPECIFIQUES .......................................................................................... 5
2 OUVRAGES DE COURANTS FORTS ET FAIBLES................................................................ 6
2.1 PRESTATIONS A LA CHARGE DE L'ENTREPRISE .......................................................... 6
2.1.1 Description des travaux ............................................................................................... 6
2.1.2 Obligations de l'entrepreneur....................................................................................... 6
2.2 INSTALLATION DE CHANTIER.......................................................................................... 7
2.3 DEPOSE DES INSTALLATIONS EXISTANTES ................................................................. 7
2.4 BRANCHEMENTS .............................................................................................................. 8
2.4.1 Origine de l'installation................................................................................................. 8
2.4.2 Nature du courant à distribuer ................................................................................. 8
2.4.3 Régime du neutre - protection des personnes ............................................................. 8
2.4.4 Réseau de terre........................................................................................................... 8
2.4.5 Chutes de tension........................................................................................................ 9
2.5 DISTRIBUTION ELECTRIQUE ......................................................................................... 10
2.5.1 Armoire générale hall d’accueil.................................................................................. 10
2.5.2 Tableau de centralisation des commandes d’éclairage.............................................. 10
2.6 RESEAU DE DISTRIBUTION ELECTRIQUE .................................................................... 10
2.6.1 Prescription générale................................................................................................. 10
2.7 ECLAIRAGE NORMAL INTERIEUR.................................................................................. 14
2.7.1 Prescriptions techniques générales ........................................................................... 14
2.7.2 Descriptif technique ................................................................................................... 14
2.8 APPAREILLAGE ELECTRIQUE........................................................................................ 17
2.8.1 Prescriptions techniques générales ........................................................................... 17
2.9 PRE-CABLAGE INFORMATIQUE ET TELEPHONIQUE................................................... 18
2.9.1 Programme des travaux ............................................................................................ 18
2.9.2 Normes et règlements ............................................................................................... 18
2.9.4 Procédures de test et recettes................................................................................... 20
2.10 DESCRIPTIF DES TRAVAUX PAR ZONE ........................................................................ 21
2.10.1
Bureau Passeport CNI et espace copieur .............................................................. 21
2.10.2
Nouvelle zone accueil ............................................................................................ 21
2.10.3
Nouvelle zone attente et enfant ............................................................................. 21
2.10.4
Nouvelle zone état civile ........................................................................................ 22
2.10.5
Nouvelle zone écritoire PMR.................................................................................. 22
2.10.6
Sas d’entrée et circulation vers escalier................................................................. 22
2.10.7
Attente secondaire................................................................................................. 22
2.10.8
Sas d’entrée et dégagement vers salle des mariages............................................ 22
3 SPECIFICATIONS REGLEMENTAIRES ET TECHNIQUES .................................................. 23
3.1 PRESCRIPTIONS REGLEMENTAIRES........................................................................... 23
3.2 EXECUTION DES TRAVAUX ......................................................................................... 23
3.2.1 Plans d'exécution....................................................................................................... 23
3.2.2 Mise en œuvre du matériel ........................................................................................ 24
3.2.3 Coordination avec les autres entreprises................................................................... 24
3.2.4 Mise en route des installations - essais - réglages - contrôle..................................... 24
3.3 DOSSIER DE FIN DE TRAVAUX ...................................................................................... 25
3.4 RECEPTION DES TRAVAUX ........................................................................................... 25
Réaménagement du hall – Mairie de Guipavas – Lot 4 - 2/27
3.5 GARANTIE GENERALE.................................................................................................... 25
3.6 SECURITE - EXECUTION .............................................................................................. 26
3.7 PROGRAMME DES ESSAIS............................................................................................. 26
3.7.1 Controle et essais des installations électriques.......................................................... 26
1
1.1
CLAUSES SPECIFIQUES DU LOT
OBJET - DEFINITION DE L'OPERATION
Le CCTP définit :
. les prestations
. les caractéristiques techniques des fournitures
. les travaux à exécuter
se rapportant aux ouvrages du Lot ELECTRICITE dans le cadre de la restructuration du hall
d'entrée de la mairie de GUIPAVAS (29)
1.1.1
Définition de l’opération
Les objectifs principaux du projet sont :
-
Réaménagement des zones d’accueil du public.
1.1.2
Réglementation applicable au projet
Conformément à l'arrêté du 4 juin 1982 modifié le 13 janvier 2004, le bâtiment est classé en ERP
de type W de 5ème catégorie.
1.2
REFERENCE AUX GENERALITES COMMUNES
L’entrepreneur soumissionnant pour le présent lot est tenu de se référer au lot 00 « Généralités
communes à tous les corps d’état ». Il devra tenir compte, dans sa proposition, de toutes les
sujétions y afférant.
1.3
LIMITES DES PRESTATIONS AVEC LES AUTRES LOTS
1.3.1
Lot gros œuvre
»
-
»
-
-
Lot gros œuvre
Réservations sur place, à l'exception de celles qui n'auraient pas été demandées en temps
utile et qui seront obligatoirement exécutées par le Gros Œuvre, mais à la charge du Lot
Electricité
Raccords dans le béton
Lot Electricité :
la fourniture des plans comportant les dimensions et les emplacements de toutes les
réservations dans la maçonnerie et le béton
les percements non réservés en temps utile, à faire exécuter par le Lot Gros Œuvre, et à la
charge du Lot Electricité
la mise en place des ouvrages, en particulier des fourreaux
les saignées et rebouchages dans les murs et cloisons
les découpes dans les cloisons, pour encastrements des boîtiers support d'appareillages
les scellements et rebouchages et calfeutrements "coupe-feu" 2 H minimum
la fourniture et mise en œuvre de bagues préfabriquées, "coupe-feu" 2 H, pour le passage des
câbles courants forts et courants faibles
1.3.2
Lot faux plafonds
»
-
Lot Faux Plafonds :
découpes dans les faux plafonds à la demande du présent lot
»
-
Lot Electricité :
les mises à la terre et les liaisons équipotentielles des faux plafonds et des structures supports
les fixations des luminaires, chemins de câbles et appareillages divers, de façon indépendante
des faux plafonds
1.4
CONTRAINTES SPECIFIQUES
L’installation électrique des locaux existants devra être maintenue en fonctionnement pendant
toute la durée des travaux.
Des coupures d’énergie seront programmées en liaison avec le maître d’ouvrage pour définir d’un
commun accord le choix des heures et périodes de coupure et les protections à mettre en place.
2
OUVRAGES DE COURANTS FORTS ET FAIBLES
2.1
PRESTATIONS A LA CHARGE DE L'ENTREPRISE
2.1.1
Description des travaux
-
Dépose des appareillages existants,
Déplacement de plusieurs postes de travail,
Lignes de distribution internes,
Fourniture, pose et raccordement des luminaires et appareillages,
Précâblage informatique et téléphonique.
La prestation de l'entreprise comprend également, depuis l'origine des installations :
- la fourniture, le transport, le réglage et les essais de tous les matériels électriques de
l'installation,
- la fourniture, la mise en place de tous les câbles d'alimentation, conduits et gaines,
- la fourniture et la mise en place des tableaux généraux et des tableaux divisionnaires,
- la fourniture, la pose et le raccordement de tous les appareils d'éclairage normal et de
sécurité,
- l'équipotentialité des masses métalliques et leur mise à la terre,
- les essais et vérifications en période de garantie,
- les frais de transport, emballage et entreposage,
- les percements, saignées, raccords et rebouchage dépendant du présent lot,
- toutes les sujétions pour des ouvrages en parfait état de fonctionnement,
- les plans d'exécution,
- les plans de réservation dans les ouvrages à créer,
- les incorporations dans les différents ouvrages de toutes natures,
- les descentes de fileries dans les ouvrages du plâtrier et du gros œuvre,
- les fixations et suspentes des différents matériels.
2.1.2
2.1.2.1
Obligations de l'entrepreneur
A l'appel d'offres
Les documents cités ci-après seront obligatoirement envoyés:
-
un devis avec quantitatif et chiffrage,
une documentation technique détaillant toutes les caractéristiques des matériels présentés par
l'Entreprise.
L'entreprise s'engage à :
- fournir une installation conforme aux spécifications et règles, en parfait état de fonctionnement
et d'exploitation
- effectuer, à ses frais, tous les réglages, mises au point et essais de réception
Aucune modification ou adjonction concernant l'installation ne saurait donner lieu à une demande
de plus-value, si elle ne fait l'objet d'un avenant au Cahier des Charges.
Un tel avenant sera établi en accord avec le Maître d'œuvre et le Maître d'ouvrage.
L'Entrepreneur se mettra en rapport avec les services public intéressés, afin d'obtenir les
renseignements utiles à l'exécution des travaux.
Il se soumettra à toutes les vérifications et visites des ingénieurs, des inspecteurs et des agents
de services compétents.
Il fournira tous les documents et les pièces justificatives demandés.
Il accomplira les démarches nécessaires pour obtenir tous les accords et les autorisations
indispensables à l'exécution des travaux et, éventuellement, à la fourniture de l'énergie électrique.
L'Entrepreneur du présent lot s'engage à réaliser l'installation conformément aux règles énoncées
dans la norme NF C 15-100, ses annexes, guides et additifs, édités par l'U.T.E, concernant les
installations électriques à basse tension.
L'attention de l'Entrepreneur est attirée sur le fait que cette norme l'oblige également à suivre
toutes les normes et publications référencées dans cet ouvrage.
L'Entreprise adjudicataire doit, dans le délai imposé d'un mois au plus avant le début de
l'exécution des travaux, fournir au Maître d'œuvre pour accord le dossier d'exécution en trois
exemplaires.
Un exemplaire lui sera retourné avec l'accord ou avec les modifications éventuelles. Le dossier
sera mis à jour en tenant compte des observations et délivré au Maître d'œuvre en trois
exemplaires.
Ce dossier sera composé des pièces suivantes :
Les plans indiquant :
- l'implantation du matériel et de l'appareillage,
- le parcours des canalisations avec caractéristiques et sections,
- les détails de mise en œuvre cotés suivant la réalisation.
Les schémas comportant :
- le tracé unifilaire des circuits de distribution,
- le tracé multifilaire des circuits de commande,
- les plans de raccordement de borniers,
- les caractéristiques des appareils de protection (calibre, PdC, etc.).
Les documents suivants :
- les références, caractéristiques, etc., de tout l'appareillage,
- les notes de calcul,
- le carnet de câbles comprenant longueurs, sections, repérage, etc.
- les calculs d'éclairement, conformes aux spécifications du C.C.T.P.
2.2
INSTALLATION DE CHANTIER
L'entreprise devra assurer la mise en œuvre d'un branchement provisoire 400 V TRI+N+T
dimensionné pour l'ensemble du chantier.
Les armoires et coffrets de chantier seront conformes à la norme CEI 60439-4, répondant au
décret du 14 novembre 1988 et aux recommandations de l'O.P.P.B.T.P. (Organisme
Professionnel de Prévention du Bâtiment et des Travaux Publics)
L'installation de chantier sera déposée et évacuée en fin de travaux.
2.3
DEPOSE DES INSTALLATIONS EXISTANTES
Avant le début des travaux de démolitions, l'entreprise devra les travaux de dépose suivants:
- Coupure et condamnation des alimentations électriques des locaux concernés par la
démolition,
-
Dépose, évacuations et retraitement des luminaires existants (éco taxe) à l’exception des
spots encastrés dont les lampes seront remplacées dans le cadre du projet. Les alimentations
de ces derniers seront réutilisées en fonction de la nouvelle implantation d’éclairage.
2.4
BRANCHEMENTS
2.4.1
Origine de l'installation
Alimentation depuis le réseau EDF BT 400/230V - 50 Hz.
Les installations auront pour origine l’armoire générale derrière l’accueil.
Les dispositifs de commande existant seront conservés.
2.4.2
-
Circuit triphasé 400 V + N + T.
Circuit monophasé 230 V + T.
2.4.3
-
Nature du courant à distribuer
Régime du neutre - protection des personnes
Le régime du neutre sera celui du "neutre à la terre" (schéma TT). Déclenchement obligatoire
au premier défaut.
Tous les circuits devront être protégés par des disjoncteurs différentiels (DDR) seuil de 30 ou
300 mA suivant affectation requise.
2.4.4
Réseau de terre
Les installations de mise à la terre des différents ouvrages devront être réalisées conformément
aux spécifications des normes NF C 15.100 - article 54 et annexes et au Décret du 14 novembre
1962.
Tous les raccordements seront visibles et accessibles.
2.4.4.1
Réseau de terre principal
Il sera prévu, le raccordement sur le réseau de terre des bâtiments existants.
L'entreprise du présent lot devra la vérification des valeurs de prises de terre existantes et, si
nécessaire, leurs améliorations ou leurs réfections.
2.4.4.2
Réseaux de terre divisionnaires
Les dérivations issues de la ligne de terre principale, leurs sections, leurs modes de pose... seront
choisis conformément aux prescriptions de l'article 543, tableaux 54 A NFC 15.100
Ces dérivations devront être effectuées sans coupure de la ligne de terre principale par
l'intermédiaire de barrettes de terre.
2.4.4.3
Circuits de terre – Liaisons équipotentielles
L’entrepreneur établira les circuits de prises de terre en conformité avec le décret du 14 novembre
1988.
En particulier, il établira les liaisons équipotentielles sur toutes les masses métalliques de
canalisations d’eau, huisseries, grille de ventilation.
2.4.4.4
Mise à la terre des masses métalliques
Toutes les masses métalliques accessibles ou non des installations électriques (moteur,
enveloppes d’appareillage, armatures de câbles, ossatures des faux plafonds, chemins de câbles,
appareils d’éclairage, éléments d’accroche en toiture …) seront reliées à la terre, selon une
topologie maillée.
2.4.4.5
Réseau de terre des chemins de câbles
Un conducteur en cuivre nu de 25 mm² accompagnera les chemins de câble sur toutes leurs
longueurs et y sera fixé à l’aide de connecteurs adaptés disposés au moins tous les 15ml et à
chaque changement de direction (raccord)
Ce câble de 25 mm² ne devra jamais être interrompu sur toute la longueur de son parcours, toute
prolongation ou mise en Y de ce câble devra être réalisée à l’aide de cosse en C à sertir d’un
diamètre adapté.
Une attention particulière sera portée sur la cohabitation entre courant fort et courant faible
et notamment sur les parcours en chemin de câbles.
Il sera exigé que les chemins de câbles distincts courant fort et courant faible (séparés de 30cm)
soient raccordés, par des liaisons équipotentielles, ensemble aussi souvent qu’il sera possible de
façon à créer un maillage le plus dense possible. Une distance de 15cm devra également être
respectée entre les chemins de câble courants faibles (réseau informatique et téléphonique) et les
chemins de câble SSI, et toutes surfaces métalliques.
Les règles de câblage devront permettre de limiter les surfaces de boucle pour le raccordement
entre les équipements.
Normes CEM :
- En 55022 depuis directive 89336 CEE du 1er janvier 1996
- NF C 15-900
2.4.5
Chutes de tension
En dehors de toute valeur numérique, conforme à la réglementation, celles-ci ne doivent jamais
dépasser une limite qui soit compatible avec le bon fonctionnement au démarrage et en service
normal de l’utilisation alimentée par la canalisation intéressée.
Limites admissibles des chutes de tension pour les installations alimentées directement par un
branchement à basse tension, à partir d'un réseau de distribution publique à basse tension :
- circuits divers : 5%
- circuits d’éclairage : 3%
y compris celles inhérentes à l’alimentation entre le point de livraison EDF et le TGBT.
2.5
DISTRIBUTION ELECTRIQUE
2.5.1
Armoire générale hall d’accueil
L’entreprise titulaire du présent lot devra la mise en œuvre depuis l’armoire des lignes de
distribution des équipements des locaux réaménagés.
Les protections à mettre en œuvre seront du même type que l’existant (Schneider électrique).
La mise en œuvre sera réalisée suivant les recommandations du constructeur et les normes en
vigueur.
2.5.2
Tableau de centralisation des commandes d’éclairage
Le tableau existant sera conservé et réadapté en fonction des zones d’éclairements. Les
interrupteurs simple allumage, qui alimentent des circuits où le système d’éclairage à gradation
sera utilisé, seront remplacés par des boutons poussoirs.
Localisation : à proximité de l’accès escalier
2.6
RESEAU DE DISTRIBUTION ELECTRIQUE
2.6.1
Prescription générale
2.6.1.1
Généralité
L’entreprise titulaire du présent lot devra la réalisation complète du réseau de distribution de
l’établissement et comprenant :
- Les chemins de câbles,
- Les goulottes, plinthes, moulures, …,
- Les conduits et fourreaux,
- Les conducteurs électriques,
Toutes sujétions et accessoires nécessaire à la réalisation de ce réseau de distribution électrique
2.6.1.2
Architecture du réseau
Un réseau de distribution général en chemins de câbles sera réalisé dans l’ensemble de
l’établissement.
Il sera constitué essentiellement de 2 réseaux de chemins de câbles, un attribué à la distribution
Courants Forts et l’autre à la distribution Courants Faibles. Les réseaux de Sécurité chemineront
avec les réseaux Courants Forts et Courants Faibles dans des compartiments séparés.
Ceux-ci disposeront de réserve (30 % minimum) pour permettre la flexibilité et l’évolutivité des
installations durant la vie de l’établissement.
A partir des réseaux principaux de chemins de câbles, il sera prévu des réseaux chemins de
câbles secondaires, des goulottes de distribution électrique posées en allège ou en plinthe, des
colonnes verticales aluminium, ainsi que des fourreaux apparents et encastrés de façon à
alimenter chaque équipement terminal.
Tous les réseaux seront facilement accessibles de façon à assurer l’évolutivité et la maintenance
des installations.
Pour les réseaux installés dans les faux plafonds non démontables, les câblages « fixes » seront
posés sur chemins de câbles avant la pose des faux plafonds et, parallèlement à ceux-ci, il sera
installé des fourreaux PVC aiguillés permettant le passage ultérieur de canalisations
supplémentaires.
Ces fourreaux seront continus avec coudes grands rayons et accessibilité ponctuelle pour tirage
de câbles.
2.6.1.3
Choix des canalisations
Les canalisations seront choisies, calculées et exécutées conformément aux normes et
règlements en vigueur, notamment de la norme NF C 15-100, la norme NF S 61-932, l’arrêté du
25 juin 1980 concernant le règlement de sécurité, l’arrêté du 25 juin 1980 concernant le règlement
de sécurité des locaux recevant du public, notamment les articles EL, ainsi qu’aux impératifs
techniques de la sécurité.
Sauf impossibilité technique à confirmer par la maîtrise d’œuvre, l’installation sera réalisée
entièrement en encastré dans les salles à manger.
Dans les autres locaux, tels que les locaux et circulations techniques, l’office, la laverie, elles
seront réalisées en apparent. Dans ce cas, leur fixation devra être esthétique et durable dans le
temps. Toutes les fixations se feront par vissage.
L’entreprise titulaire du présent lot devra apporter le plus grand soin à la réalisation des
canalisations électriques afin de respecter la qualité architecturale du projet. Les installations
seront réalisées suivant les détails fournis à l’appel d’offre et à l’exécution par les Architectes ou le
Bureau d’Études.
Les canalisations seront du type non-propagatrices de la flamme.
Les câbles et canalisations seront repérés d’une façon claire et durable au niveau des
raccordements sur les armoires.
Les cheminements seront largement dimensionnés et disposeront d’une réserve de 30 %
minimum pour subvenir aux évolutions des locaux. Pour les mêmes raisons, toutes les
canalisations principales devront rester facilement accessibles.
Si des locaux à risques d’incendie doivent être traversés par des canalisations autres que celles
nécessaires à l’alimentation et à la commande des appareils qui y sont situés, celles-ci devront
être convenablement protégées contre les surcharges et les contacts indirects en amont de leur
passage et elles ne devront pas comporter de connexion sur leur parcours. Dans des cas
exceptionnels, des connexions pourront être réalisées à condition d’être enfermées dans des
enceintes dont les parois seront coupe-feu 1 heure (à charge du présent lot).
Les canalisations liées de sécurité seront réalisées en câbles résistants au feu.
2.6.1.4
Choix des conducteurs électriques
Le choix des conducteurs électriques se fera de la manière suivante :
-
Câbles U 1000 R2V ou U1000 AR2V pour les parcours sur chemins de câbles, en vide
sanitaire ou enterrés moyennant une protection mécanique (dalles, tuiles, briques, fourreaux),
Câbles AO5 VV-U ou R dans les parcours dissimulés par les faux plafonds,
Câbles HO7 V-U ou R sous conduit isolant pour les parcours encastrés dans les cloisons
maçonnerie ou dans les dalles ou dans les plinthes,
Câbles résistant au feu CR1 pour l’alimentation des équipements de sécurité.
Nota : la distribution en fil H07V, sous fourreaux encastrés uniquement, ne peut concerné que la
distribution éclairage et prises de courant. Toutes les liaisons spécialisées Force Motrice
alimentant un seul point, les canalisations dans les locaux à risques d’humidité et de chocs et les
canalisations non encastrées, seront réalisées obligatoirement en câbles U 1000 R2V.
Pour toutes les sections inférieures à 50 mm², il sera fait usage de conducteurs cuivre, pour les
sections supérieures ou égales, l’usage de conducteurs aluminium.
Toutes les canalisations devront comporter un conducteur de protection vert-jaune permettant la
mise à la terre des équipements, y compris celles alimentant des appareils de classe II.
Les conducteurs de protection seront impérativement inclus dans la même canalisation que les
conducteurs actifs.
2.6.1.5
Chemins de câbles
Les chemins de câbles courants faibles (CFA) sont constitués, soit de tôle perforée en acier
galvanisée en continu (procédé Sendzimir Z 200), soit en acier galvanisé à chaud au trempé après
fabrication.
Ils seront du type « ZEDTOL HBSM » de KRIEG ET ZIVY (KZ) ou équivalent.
Les chemins de câbles courants forts (CFO) sont de type fil en électrozingage électrolytique ou
en acier galvanisé à chaud au trempé après fabrication.
Ils seront du type « ZEDFIL » de KRIEG ET ZIVY (KZ) ou équivalent.
La dimension des chemins de câbles est choisie en fonction du nombre de câbles, de manière à
ce que chaque chemin de câbles puisse recevoir sans modification 25% de câbles
supplémentaires.
Les câbles seront disposés en nappes correctement peignées sur les chemins de câbles. Ils
seront fixés par des colliers de type « COLSON » ou équivalent disposées tous les 30cm.
Des chemins de câbles distincts séparés de 30cm (NF C 15-100) sont établis pour les câbles :
- Courant Alternatif 230 / 400 V
- Courants Faibles
et sont reliés au réseau d'équipotentialité des masses par cuivre nu circulant sur la longueur totale
du chemin de câble.
Chemin de câble CFO
2.6.1.6
»
Chemin de câble CFA
Collier de fixation
Goulotte de distribution
Généralité
Les postes de travail seront équipés de goulotte de distribution électrique pour recevoir les
appareillages au format 45x45 (PC 10/16A, RJ45).
»
Caractéristiques techniques
Les goulottes à mettre en œuvre seront de type PVC à équiper de HAGER ou équivalent, de
teinte blanche, de dimensions 50x180 mm, munies de trois compartiments et pourvues de trois
couvercles enclipsables.
Pour éviter les perturbations en cheminement parallèle, de réseaux de puissance électrique avec
des réseaux informatiques, les trois compartiments seront utilisés
de la manière suivante :
-
Un compartiment Courants Forts,
Un compartiment Courants Faibles,
Un compartiment central où aucun réseau ne circulera
servant à la pose de l’appareillage.
Les trois compartiments pourront recevoir l’appareillage au format 45mm par enclipsage direct.
»
Mise en œuvre
Les goulottes seront fixées de manière efficace par vis et chevilles.
Elles seront ajustées horizontalement et verticalement grâce à des perforations à l’arrière des
profilés.
La distance normative de 50 mm entre l’axe des prises de courant et le sol sera respectée sans
l’utilisation d’accessoires.
À chaque traversée de paroi, un matériau absorbant acoustique de type barrière insonorisante (en
fibres minérales, amortissement : 40 dB environ, incombustible, matériau catégorie M1) ou
équivalent sera mis en place.
2.6.1.7
»
Conduits et fourreaux
Généralité
Les conduits seront utilisés pour les passages de câble en encastré dans les cloisons, ou en
apparent dans les locaux techniques, locaux humides ou présentant des risques mécaniques. Les
fourreaux seront utilisé pour les passages en encastré dans les maçonneries et pour les passages
en enterrés.
On distingue les types de conduits suivants, conformes aux normes NF EN 50086-2-1/2/3/4 :
- Isolant Rigide Lisse (IRL)
- Isolant Cintrable Annelé (ICA)
- Isolant Cintrable Transversalement élastique Annelé (ICTA)
- Isolant Cintrable Transversalement élastique Lisse (ICTL)
- Métalique Rigide Lisse (MRL)
- Tube pour Protection des Câbles (TPC)
»
Mise en œuvre
Ces conduits seront utilisés de la manière suivante :
- Dans les faux plafonds et dans les espaces creux des murs
- Dans le cas de construction métallique ou bois, les conduits IRL et ICTA sont utilisables,
assurant leur degré de protection mécanique avec un minimum d’indice 5.
- Dans les dalles de béton et dans les murs de béton : les conduits CTA sont utilisables,
assurant leur degré de protection mécanique avec un minimum d’indice 6.
Dans le sol :
- Pour les conduits inférieurs à 40mm de diamètre, les types ICTL sont utilisables,
- Pour les conduits supérieurs à 40mm de diamètre, les conduits TPC sont utilisés.
La taille des conduits est définie par les instructions de la norme NF-C 15.100.
Le taux de remplissage des conduits n'excède pas 60 %.
Les câbles de tension et d’utilisation différents sont posés dans des conduits distincts.
Les coudes rigides doivent avoir un rayon minimum de courbure égal à 12 fois le diamètre du
câble qui est acheminé à l’intérieur de ces coudes et ne doivent pas faire un angle supérieur à
90°.
Les coudes réalisés sur le chantier le sont avec des outils conçus à cet effet.
Lorsque des manchons sont utilisés, ils sont collés ou bien le conduit est fixé par une bride de
chaque côté du manchon.
2.7
ECLAIRAGE NORMAL INTERIEUR
2.7.1
Prescriptions techniques générales
2.7.1.1
Généralité
L’entreprise titulaire du présent lot devra la fourniture, la pose et le raccordement de l’ensemble
des appareils d’éclairage décrits ci-après, y compris appareillages et commandes.
Nota : les puissances, photos et/ou marques présentes dans les descriptifs techniques des
luminaires sont données à titre indicatif. Elles répondent à des exigences architecturales et
esthétiques. Quel que soit le type de luminaire installé par l’entreprise, il devra être soumis à
l’accord de la Maîtrise d’œuvre.
2.7.1.2
Eclairement
Les niveaux d’éclairement sur l’ensemble des locaux de l’établissement doivent être en accord
avec les exigences du CCTP et des plans d’implantations.
L’entreprise titulaire du présent lot aura le devoir de compléter éventuellement son quantitatif avec
le nombre d’appareils nécessaires pour atteindre le niveau d’éclairement réclamé et attendu.
Les facteurs de réflexion à prendre en compte pour le calcul des niveaux d’éclairement sont les
suivants (hors locaux techniques) :
-
Plafonds : 70 %,
Murs :
50 %,
Sols :
30 %.
Les niveaux d’éclairement à atteindre seront conformes aux recommandations de l’A.F.E. et plus
particulièrement aux normes NF EN 12 464.1 et CIE 117-1995.
Les niveaux d'éclairement à obtenir sur le plan utile à 0,80m du sol fini, après dépréciation (à la
mise en service supérieur de 15%), seront les suivants :
Désignation
Hall
Zones de circulations
Em lx
400
150
Nota : L’entreprise titulaire du présent lot devra fournir au Maître d’œuvre ses notes de calculs
d’éclairement dans le cas où elle proposerait d’autres appareils que ceux spécifiés ci-après.
2.7.2
2.7.2.1
Descriptif technique
Généralité
Les caractéristiques des appareils sont données à titre indicatives.
Les sources à privilégier :
- Les appareils d’éclairage seront équipés de ballast électronique.
- Les éclairages des locaux seront de type LED ou fluorescent à haut rendement, tube
fluorescent ou lampes fluo compactes, avec IRC supérieur ou égal à 85, température de
couleur 4000 °K.
- Tous les équipements d’allumage seront compensés.
2.7.2.2
»
Appareils d’éclairages
Type A
PHOTO Equipement
DESCRIPTION
Suspension décorative :
Marque : PHILIPS ou équivalent
Type : ROTARIS
Référence : TPS745 TL5C60W/830 HFTDali
Dimension : diam. 547mm, hauteur
78mm, suspension maxi 1,5m
Description : pièce centrale en aluminium
satiné, diffuseur clair en structure
prismatique, éclairement direct /indirect
Normalisation : Classe 1, IP20, Ik02,
960°C
Ballast : Electronique HFT-Dali
Lampes: Tube fluorescent TL5 60W
Gestion d’éclairage :
Système « ACTILUM » de PHILIPS ou équivalent permettant une économie jusqu’à
75% avec l’utilisation d’une cellule à multicapteurs dans la partie centrale du
luminaire.
Le système comprendra une unité de commande et des capteurs :
- un récepteur infrarouge
- une cellule photoélectrique pour régulation en fonction de lumière du jour
- un détecteur pour le contrôle de présence
- une télécommande de programmation réf : IRT8098
Principe de fonctionnement :
Ce système fonctionne en réseau avec un maître et un maximum de 10 esclaves.
Localisation :
Hall état civil et zone accueil
»
Type B
PHOTO Equipement
DESCRIPTION
Réglette:
Type : PENTURA
Référence : TMS122 1xTL5-28W/840
HFT-Dali
Dimension : 1170 x 39mm,
Description : Caisson en acier prélaqué,
Normalisation : Classe 1, IP20, IK02,
960°C
Ballast : Electronique HFT-Dali
Lampes: Tube fluorescent TL5 1x28W
Gestion d’éclairage :
Les réglettes seront gérées par le système prévu des éclairages de type A.
Localisation :
Hall état civil en remplacement des existants
»
Type C
PHOTO Equipement
DESCRIPTION
Projecteur LED :
Marque : EPSILON ou équivalent
Type : RUSSELL
Dimension : Tige de suspension 1000 mm
Description : Corps en aluminium peinture
époxy, rotule chromée, inclinaison 90°,
patère de fixation encastrée
Couleur : gris aluminium
Normalisation : Classe 1, IP20, 850°C
Lampes: LED spot MV 7-50W GU10
2700K 40D de PHILIPS
Localisation :
Eclairement des panneaux d’affichage de mairie
»
Type D
PHOTO Equipement
DESCRIPTION
Suspension pour présentoir PMR :
Marque : EPSILON ou équivalent
Type : ARIOSTE
Dimension : diam. 300mm, hauteur
500mm, suspension maxi 4m
Description : Abat jour, feuille de
polycarbonate, platine équipement en
métal, diffuseur conique en partie
inférieure.
Couleur : blanc
Normalisation : Classe 1, IP20, IK07,
850°C
Lampes: Lampe fluocompacte E27 23W.
Localisation :
Point information PMR
»
Type E
PHOTO Equipement
DESCRIPTION
Lampe pour spot existants:
Lampes: MASTER LED spot LV 7-35W
3000K MR16 24D de PHILIPS
Localisation :
Remplacement de toutes les lampes halogènes des spots existant.
2.8
APPAREILLAGE ELECTRIQUE
2.8.1
Prescriptions techniques générales
L’entreprise titulaire du présent lot devra la fourniture, la pose et la fixation de l’ensemble du petit
appareillage.
L’installation sera réalisée suivant les plans d’implantation du matériel et spécificités indiquées
dans la description des ouvrages.
Nota : tous les appareillages seront exclusivement du type à fixation par vis (montage à griffes
prohibé).
Dans le cadre de l’opération, l’entreprise titulaire du présent lot devra la fourniture, la pose et le
raccordement des appareillages suivant :
-
L’appareillage de commande d’éclairage,
L’appareillage d’arrêt d’urgence,
Les prises de courant de divers calibres,
Les prises réseau de type RJ45,
Etc…
L’appareillage sera choisi dans chaque local, en fonction de l’indice de protection (IP) imposé par
la norme NF C 15-100.
L’entreprise titulaire du présent lot devra également prendre en compte la finition des locaux dans
le choix de l’appareillage. La maîtrise d’œuvre se laisse le droit de choisir, sur présentation
d’échantillons de l’Entreprise, la finition des appareillages.
C’est pourquoi l’entreprise titulaire du présent lot devra choisir son matériel chez un fabricant
disposant d’une large gamme en termes de matériaux et de couleurs.
2.8.2
2.8.2.1
Généralité
Type A en goulotte
2.8.2.2
Type A en encastré
Appareillage de type A (Standard)
»
Montage en goulotte
-
Type SYSTO de HAGER ou équivalent.
Appareillage de type modulable. Mécanisme de format 45 permettant l’installation en encastré
par simple clipsage dans des goulottes, colonnes, boîtes de sol, …. pouvant accueillir des
mécanismes de format 45.
Prises d’alimentation à bornier de connexion automatique donnant possibilité de créer des
blocs par enfichage de prises juxtaposées.
-
»
Montage en encastré
-
Type SYSTO de HAGER ou équivalent.
Appareillage de type composable en 3 parties (grille, plaque et mécanisme), de forme carrée,
galbée, plaque de faible épaisseur, finition blanche : plaque et mécanisme plastique blanc
d’aspect satiné.
Fixation sans vis apparente sur tous les mécanismes y compris la prise énergie.
Les prises et les commandes seront équipées de bornes de connexion automatiques avec
repérages couleurs.
Toutes les parties sous tension seront isolées des contacts directs.
Plaque souple et incassable, fixée par 4 clips aux angles avec crans de réglage pour une très
bonne adhérence au mur.
Possibilité de configuration double ou triple horizontale et verticale, s’adaptant aux
configurations multipostes de toutes les boîtes d’encastrement du marché (entraxe 57 et
71mm)
Les mécanismes seront équipés d’une protection de chantier, permettant de laisser les
commandes fonctionnelles tout au long du chantier
-
-
2.9
PRE-CABLAGE INFORMATIQUE ET TELEPHONIQUE
2.9.1
Programme des travaux
L’entreprise devra la fourniture, la pose et le raccordement de nouvelles liaisons et prises RJ45
en câblage en catégorie 6.
2.9.2
Normes et règlements
2.9.2.1
Normes d’installation
- NFC 15 100 version 2002,
- NF EN 50174-2 version 2001
- UTE 15 900 règles d’installation version 2006,
- DTU (prescription de mise en œuvre).
2.9.2.2
Normes de références pour le câblage
Les normes internationales et leurs équivalences françaises et européennes définissant
l'architecture et les composants du réseau :
- EN 50 173-1 2° édition / ISO 11801-2°édition
- EIA/TIA 568-B.1-1 et EIA/TIA 568-B.2-1
- NF EN 50288-X câbles métalliques à éléments multiples utilises pour les transmissions et
les commandes analogiques et numériques
- EN 55022 CEM.
2.9.2.3
Normes de références pour les applications
Les normalisations portant sur les différents protocoles informatiques sont les suivantes :
- ISO 8802.3 pour la famille Ethernet,
- IEEE 802.3 ab pour 1000 Base T, Gigabit Ethernet sur câble cuivre.
- IEEE 802.3 an pour 10 gigabit Ethernet sur câble cuivre.
- IEEE 802.3 af et Draft 3.0 802.3 at pour la transmission de la puissance sur paire torsadée
Power Over Ethernet (POE) et Power Ethernet Plus (POEp)
2.9.3
2.9.3.1
Coffret de brassage existant
er
L’origine des câbles de réseau supplémentaire sera la baie de brassage existante du 1 étage.
L’entreprise devra la mise en œuvre des connecteurs supplémentaires de type RJ45 dans la baie
de brassage existante.
»
Connecteur RJ45
Les connecteurs RJ45 auront les caractéristiques suivantes :
- Equipé d’un capot arrière multi-direction (latéral ou axial) pour adapter le rayon de courbure du
câble,
- 4 inserteurs pour une connexion rapide et sécurisée par blocage mécanique,
- Raccordement sans outil,
- Volet anti-poussière de couleur bleu pour téléphone et gris pour l’informatique,
- Contact métallique pour reprise de masse sur le panneau,
- Cage de faraday intégrée dans le moteur,
- Montage sur panneau de brassage existant.
Ils seront de type « MK6 FS » de CAE GROUPE ou équivalent.
2.9.3.2
Câbles de desserte horizontale
Les câbles utilisés pour le pré-câblage seront à paires torsadées écrantées par paires (U/FTP)
d’impédance 100 Ohm, leur bande passante sera caractérisé jusqu'à 500 MHz et leur gaine sans
halogène. Le câble sera certifié par un laboratoire reconnu. Les câbles seront compatibles avec
IEEE 802.3. Les caractéristiques techniques des câbles U/FTP permettront de supporter les
applications type Gigabit Ethernet, 10 Gigabit Ethernet, VOIP (Voice over Internet protocole), POE
(Power over Ethernet).
Ils seront proposés en 4 paires ou multiple de 4 paires. Ils auront les caractéristiques suivantes :
-
Ecranté paire par paire par un écran aluminium pour isoler les paires individuellement.
-
Utilisation des protocoles supportés par la classe F
-
L’isolant sur chaque conducteur sera de type polyéthylène cellulaire.
-
La qualité du blindage définie par l’atténuation de couplage est au moins de 65 dB afin de
maitriser les phénomènes d’Alien Crosstalk (paramètre indispensable pour la gestion du
10 Gigabit)
-
La gaine extérieure sera sans halogène.
Ils seront de type "5004 ou 8 SH" de CAE GROUPE ou équivalent.
2.9.3.3
Connecteurs RJ45 des prises terminales
Les connecteurs des prises RJ45 auront les mêmes caractéristiques que les connecteurs montés
en coffret de brassage avec en complément :
-
un porte-étiquette pour une meilleure visibilité
une protection de l’étiquette par une fenêtre translucide encastrée
un Système d’accroche haute densité pour tenue sur tous supports au format 45x45
un plastron simple ou double
2.9.3.4
Cheminements
Pour les parcours collectifs horizontaux en vide de faux-plafond et verticaux en gaines techniques,
les câbles seront posés sur des chemins de câbles spécifiques aux courants faibles. Ils seront
reliés à la terre pour prendre part au réseau de masse.
Il sera préféré comme moyen de fixation amovible l'utilisation de colliers à témoin de serrage pour
éviter de blesser les câbles.
Le titulaire du présent lot devra éviter d'imposer au câble des mouvements de torsion sur luimême afin de ne pas modifier la structure intérieure du câble et la position des paires.
Le titulaire du présent lot devra éviter toute courbure à angle droit et respecter un rayon de
courbure supérieur ou égal à 8 fois le diamètre du câble.
Les parcours individuels seront réalisés de même manière que pour les courants forts.
2.9.3.5
Contraintes particulières
Distances maximales :
. Local répartition
-
poste de travail
=
90ml maxi
En cas de dépassement de ces distances, il sera exigé des liaisons par fibres optiques. La fibre
optique sera proscrite au poste de travail.
2.9.3.6
Repérage
Les câbles et les cordons de brassage seront identifiés aux deux extrémités ainsi que les prises
des postes de travail :
- les câbles disposeront d’une étiquette, d’une bague de repérage ou d’un cabochon de couleur
(bleu, jaune, vert ou rouge) ;
- les cordons de brassage seront marqués aux deux extrémités ou seront bagués à chaque
extrémité par des portes étiquettes de couleur de manière à faciliter leur identification ;
- les prises disposeront d’une étiquette réversible (téléphone, informatique).
2.9.4
2.9.4.1
-
Procédures de test et recettes
Contrôle visuel
La distribution des câbles (rangements, position par rapport aux sources parasites),
Les mises à la terre,
La pose physique des câbles (fixations mécaniques, rayon de courbure, raccordements),
Le repérage des composants de câblage,
Contrôler les références des composants installés.
2.9.4.2
Contrôle de transmission haute fréquence
La norme ISO 11801 Classe Ea décrit deux types de liens distincts et leurs limites de
performances.
Pour la mise en œuvre de la garantie 25 ans système, seuls les tests et recette en Permanent Link sera acceptée, les tests devant être sauvegardés avec les courbes.
La recette de test comportera des tests statiques et dynamiques sur la totalité de la réalisation.
L’alien Crosstalk devra être mesuré par échantillonnage ou sera garantie par le constructeur au
travers d’une lettre d’engagement.
En fin de travaux, le réseau VDI sera scrupuleusement contrôlé et validé selon les exigences de la
norme ISO/CEI IS 11801Ed 2.
Les éléments suivants seront requis lors de la recette du présent marché :
-
Description du projet et synoptique général de l'infrastructure
Cartographie complète des liaisons de rocade et rapport de test détaillé pour les liaisons fibre
et cuivre (support papier et informatique)
Cartographie complète du pré câblage VDI (Voix, Données, Images) et rapport de test détaillé
pour les liaisons fibre et cuivre (support papier et informatique)
Les opérations de contrôle devront permettre de valider la totalité du réseau.
2.10
DESCRIPTIF DES TRAVAUX PAR ZONE
2.10.1 Bureau Passeport CNI et espace copieur
Séparation en deux parties de l’ancien bureau social pour création d’un espace copieur et d’un
bureau Passeport CNI.
»
-
Travaux à réaliser « zone copieur »:
Dépose du bouton poussoir
Réutilisation d’un des deux luminaires existants
Fourniture, pose et raccordement d’une commande d’éclairage en SA
Déplacement des 2 prises 10/16A de l’ancien espace copieur (prolongation des câbles)
Fourniture, pose et raccordement de 2 prises RJ45.
»
-
Travaux à réaliser « bureau passeport CNI »:
Dépose de 2 boutons poussoir
Dépose d’une goulotte et de ces équipements (3 PC + 2 RJ45) sous la fenêtre
Réutilisation d’un des deux luminaires existants
Fourniture, pose et raccordement de deux commandes d’éclairage en VV
Réutilisation des 4 prises 10/16A de l’ancien bureau social (prolongation des câbles)
2.10.2 Nouvelle zone accueil
Suppression de l’ancien espace copieur et du bureau ouvert sur le hall.
»
-
-
Travaux à réaliser « zone accueil »:
Dépose des 5 luminaires à tubes fluorescent situés au dessus du plafond métallique
Fourniture, pose et raccordement de 2 luminaires de type A avec système de gestion
d’éclairage (l’ancienne commande sera conservée pour mettre hors tension le circuit)
Réutilisation des 4 prises 10/16A de l’ancien bureau (prolongation des câbles)
2.10.3 Nouvelle zone attente et enfant
Suppression de l’ancien local coffre.
»
-
Travaux à réaliser « zone attente et enfant »:
Dépose de 4 spots, du hublot, d’un interrupteur et d’une goulotte en plinthe.
d’éclairage (l’ancienne commande sera conservée pour mettre hors tension le circuit)
2.10.4 Nouvelle zone état civile
Réaménagement de la zone.
»
-
-
-
Travaux à réaliser « zone accueil »:
Dépose des 7 luminaires à tubes fluorescent situés au dessus du plafond métallique (ligne à
conserver)
Dépose de la rampe composée de 6 réglettes à tube fluorescent (ligne à conserver)
Fourniture, pose et raccordement de 6 nouvelles réglettes de type B en rampe avec système
de gestion d’éclairage. Elles seront gérées par le luminaire maître de type A.
d’éclairage. Un luminaire au dessus de chaque poste de travail.
Fourniture, pose et raccordement de 3 luminaires de type C pour l’affichage de mairie (La
commande des 4 anciens luminaires de la zone sera utilisée pour mettre hors tension le
circuit)
Fourniture, pose et raccordement de 2 postes de travail (composé de 3 PC + 2 RJ45)
(prolongation des câbles courant fort des anciens postes de travail, cheminement en sous-sol
et remontée au niveau des postes de travail)
2.10.5 Nouvelle zone écritoire PMR
Aménagement d’un présentoir pour PMR
»
-
Travaux à réaliser « Ecritoire PMR »:
Fourniture, pose et raccordement d’un luminaire de type D (la commande sera la même que
pour les éclairages d’affichage de mairie)
2.10.6 Sas d’entrée et circulation vers escalier
Zone conservé en l’état.
»
-
Travaux à réaliser « sas d’entrée et circulation vers escalier »:
Conservation des 5 spots existants.
Fourniture et pose de lampes de type E dans les spots existants.
2.10.7 Attente secondaire
Déplacement de la porte d’accès au dégagement de la salle des mariages.
»
-
Travaux à réaliser « attente secondaire »:
2.10.8 Sas d’entrée et dégagement vers salle des mariages
Zone conservé en l’état.
»
-
Travaux à réaliser « sas d’entrée et dégagement vers salle des mariages »:
3
3.1
SPECIFICATIONS REGLEMENTAIRES ET TECHNIQUES
PRESCRIPTIONS REGLEMENTAIRES
L'ensemble des travaux ainsi que la totalité de la fourniture devront être conformes :
-
-
Aux règles de normalisation avec leurs additifs et recommandations publiés par l'U.T.E. dans
leur édition la plus récente et principalement :
Normes NFC 12.100 et additifs : Relative à la protection des travailleurs dans les
établissements qui mettent en œuvre des courants électriques
Normes NFC 12.200 et additifs : Relative à la protection contre les risques d’incendie et de
panique
Normes NFC 14.100 fixant les conditions d’exécution des installations électriques basse
tension EDF
Normes NFC 15.100 et les guides pratiques fixant les conditions d’exécution des installations
électriques
Normes NFC 15.520 : Fixant les conditions générales de pose des canalisations
Normes NFC 20.010 : Relative aux degrés de protection procurés par les enveloppes
Normes NFC 20.030 : Fixant les règles de protections contre les chocs électriques
Normes NFC 32.201 et 32.321 : Fixant les caractéristiques des câbles et des conducteurs
isolés
Normes NF EN 60.439 : relative aux ensembles d’appareillage à basse tension
Normes UTE de construction des appareillages.
Décret du 14 novembre 1988 : Relatif à la protection des personnes dans les établissements
qui mettent en œuvre des courants électriques.
Arrêté du 25 juin 1980 modifié par arrêté du 19 novembre 2001 portant approbation des
dispositions générales du règlement de sécurité contre les risques d’incendie et de panique
dans les établissements recevant du public (ERP)
Arrêté du 26 février 2003 : Relatif aux circuits et installations de sécurité
Arrêté du 10 novembre 1976 modifié depuis le 18 mars 2003 : Fixant les règles des
installations d’éclairage de sécurité
Aux dispositions du Code du Travail et du Règlement Départemental type.
Aux règlements de la CRAM locale.
Aux normes et règlements du site
Aux avis techniques et recommandations professionnelles
3.2
EXECUTION DES TRAVAUX
3.2.1
Plans d'exécution
L'entreprise ne devra commencer aucune exécution sans avoir soumis au préalable à l'accord du
Maître d'Ouvrage et du B.E.T., les plans d'exécution et de distribution, comportant toutes les
indications utiles.
Les plans devront être, en outre, complétés par tous renseignements nécessaires à la
construction ou à l'aménagement des ouvrages mentionnés comme n'étant pas à la charge de
l'entreprise.
3.2.2
Mise en œuvre du matériel
La mise en œuvre devra être faite après approbation des plans d'exécution, avec le plus grand
soin, tant pour assurer une réalisation correcte que pour éviter toute détérioration aux ouvrages
des autres corps d'état.
Toutes dispositions devront être prises pendant la mise en œuvre et au cours des essais de
l'installation pour assurer la sécurité du personnel de montage et d'essai, mais également des
autres ouvriers travaillant sur le chantier.
Il appartiendra à l'entrepreneur d'attirer, en temps utile, l'attention du Maître d'Œuvre sur les
répercutions que peuvent avoir certains de ses travaux ou installations sur la marche générale du
chantier.
3.2.3
Coordination avec les autres entreprises
L'ensemble des lots de travaux constitue un document unique. Même si le lot en est
matériellement dissocié, il n'a de valeur qu’associé au devis des autres corps d'état.
L'Entrepreneur devra donc, indépendamment du présent C.C.T.P. (Cahier des Clauses
Techniques Particulières), prendre connaissance des C.C.T.P. des autres corps d'états pour
lesquels une intervention 'Electricité' en fourniture, main d'œuvre, raccordement (etc) serait décrite
ou nécessaire.
L'Entrepreneur a l'obligation de consulter les autres corps d'état qui devront lui fournir en temps
utile et par écrit leurs besoins réels d'électricité, particulièrement pour les moteurs, intensités de
démarrage et nominales, puissances.
L'Entrepreneur devra indiquer aux autres corps d'état, dans les délais imposés par le planning, les
ouvrages dont il a besoin (socles, massifs béton, réservations, etc...), faute de quoi il se trouverait
dans l'obligation de les exécuter à ses frais.
Dans cette éventualité, la responsabilité appartenant au lot Electricité, le titulaire de ce lot qui
n'aurait pas averti le Maître d'œuvre en temps utile serait seul responsable. Les modifications
éventuelles seraient entièrement à sa charge.
3.2.4
Mise en route des installations - essais - réglages - contrôle
Sont à inclure au présent lot :
- Les essais d’appareillage
- Les contrôles et réglages
- La mise en route des installations
- Le contrôle des équipements généraux
- La mise en service définitive
- Il sera demandé un dossier de résultat de mesures effectues (intensité, tension,
température,...) sous une forme exploitable comme consignes de marché pour l'exploitation
(schéma de principe avec nomenclature et fiches d'essais).
3.3
DOSSIER DE FIN DE TRAVAUX
A la date prévue pour la réception, l'entrepreneur devra remettre au Maître d'Ouvrage, qui en
accusera réception, un exemplaire sur contre-calque d'un dossier comprenant l'ensemble des
plans à jour de toutes modifications.
Ce dossier comprendra notamment :
-
3.4
les plans de détails qu'il aura établis et qui pourront présenter un intérêt pour l'exploitation et
l'entretien
les schémas généraux de principe et d'exécution
les notices et schémas constructeurs concernant l'appareillage
les synoptiques de l'installation
les notes de calcul et carnet de câbles
la nomenclature complète du matériel sous forme de fiches avec les certificats réglementaires
pour chaque système : les consignes de marche, réglage et arrêts
la liste et le mode opératoire (avec fréquence) des opérations de maintenance préventive
les modes opératoires de réparation pour les pannes courantes sur gros matériel
les projets de contrats de maintenance établis en fonction de ce qui précède
RECEPTION DES TRAVAUX
La réception sera prononcée par le Maître d'Ouvrage à l'achèvement des travaux de l'installation
sur présentation d'une ou plusieurs attestations de conformité établies et signées par
l'entrepreneur et visées par l'Organisme de Contrôle.
Les frais inhérents à l'intervention de cet organisme sont à la charge du Maître d'Ouvrage. Par
contre, les frais résultant d'une mise en conformité de l'installation et essais sont à la charge du
présent lot.
L'entreprise doit fournir, le jour de la réception des travaux :
- les plans et schémas des installations réalisées,
- le procès-verbal d'essais selon documents COPREC n°1 et 2,
- le dossier de maintenance (lorsque les normes applicables l'exigent)
3.5
GARANTIE GENERALE
L'entrepreneur restera garant de l'ensemble de l'installation pendant une période d'un an
minimum après la réception des travaux.
Il assurera, en outre, la garantie des fabricants des divers matériels pendant la période
déterminée par ceux-ci, si elle excède un an.
En plus du remplacement du matériel défectueux, l'entrepreneur assurera gratuitement le
démontage et le remontage.
Pendant la période de garantie générale, l'entrepreneur devra tous les travaux nécessaires à la
mise au point et au réglage des appareils.
3.6
SECURITE - EXECUTION
Conformément à la loi du 31 décembre 1993 et à son décret d'application du 26 décembre 1994,
l’entrepreneur devra se conformer aux exigences du Coordonnateur Sécurité et Protection de la
Santé et prendre en compte ses demandes, sans supplément de prix.
Toutes les mesures de sécurité seront prises sur le chantier face aux risques liés aux travaux en
élévation.
Les moyens appropriés seront prévus, tant en ce qui concerne le matériel de manutention,
exécution, que pour la sécurité du personnel de chantier, ensemble des lots.
3.7
PROGRAMME DES ESSAIS
3.7.1
Controle et essais des installations électriques
En application de l’article 53 du décret N° 88.1056 du 14/11/1988, les installations
électriques feront l’objet d’une vérification initiale lors de leur mise en service.
Avant la fin des travaux, l’entreprise fournira les PV d’autocontrôle.
Il appartient à l'Entrepreneur de fournir une installation achevée en parfait état de marche.
Avant la réception, l'installation sera contrôlée dans toute son étendue.
L'entrepreneur procédera, sous sa responsabilité, aux essais et mesures suivants :
- mesure de l'isolement des circuits
- mesure des tensions en charge à 100 %
- mesure de la résistance de terre
- vérification de l'équilibrage des phases
- contrôle des organes de protection
- mesure des niveaux d'éclairement obtenus
- contrôle des échauffements et chute de tension en charge
Lors des essais et contrôles, l’installateur devra fournir tout le matériel nécessaire, les installations
provisoires éventuelles, les instruments de mesure et de contrôle (thermomètres, anémomètres,
enregistreurs divers, compte tours, voltmètre…) ainsi que le personnel qualifié.
Les essais ne pourront être effectués qu’après la remise des notices de conduite et d’entretien de
l’installation.
3.7.1.1
Vérifications en cours de travaux :
Elles auront lieu avant le calorifugeage, le rebouchage des percements, la fermeture des gaines
techniques. Elles s’effectueront en présence du maître d’œuvre et de l’installateur.
Il sera procédé à la vérification :
- de la mise en œuvre des matériels,
- de la conformité des installations en fonction des prestations figurant au CCTP
- de l’état des matériels.
Tous les essais pourront être différés tant qu’une partie quelconque des fournitures ou de leur
mise en œuvre ne sera pas acceptée, les conséquences en découlant restant à la charge de
l’entreprise.
3.7.1.2
-
-
-
-
-
Vérifications en fin de chantier :
essais d’isolement de chaque ensemble effectué selon les normes définies par l’U.T.E.
vérifications des divers jeux de barres ou circuits (de filerie ou autre) au point de vue
isolement.
vérification d’isolement de chaque appareillage,
vérification de l’isolement de l’ensemble des circuits,
vérification et mesure des mises à la terre des éléments métalliques concernés,
vérification du calibre des disjoncteurs et de leur relais, vérification de tous les appareils de
commande,
contrôle de la sensibilité des différentiels résiduels,
vérification du réglage de fonctionnement de tous les appareillages électriques ; essais divers
de fonctionnement en pleine charge pendant au moins 3 heures, essais de fonctionnement
des appareils de protection de coupure et d’asservissement,
contrôle de l’équilibrage des phases de différents circuits (quand la totalité de l’installation sera
en service, un écart de 10% entre phase sera toléré),
contrôle des éclairements,
vérification de la résistance du réseau de terre à chaque barrette de contrôle,
vérification du fonctionnement des dispositifs d’éclairage de sécurité,
vérification systématique de la conformité des équipements réalisés avec les plans et les
conditions techniques fixées précédemment ; toutes les vérifications ou essais prescrits au
présent titre pourront être effectués sans que l’entreprise ne puisse, en aucune manière,
refuser d’y apporter son concours sans réserve,
vérification des différentes fournitures afin de s’assurer que celles-ci sont conformes aux
caractéristiques du devis ou dans le cas contraire, ont des caractéristiques techniques au
moins équivalentes à celles imposées,
essais de fonctionnement de longue durée de l’ensemble des installations effectuées, à cette
occasion, les divers cas possibles de fonctionnement seront mis à l’épreuve,
vérification des mesures prises en matière de repérage de la filerie et vérification de la mise en
place de toutes les étiquettes indicatrices ou signalétiques ; vérification d’identité de tous les
circuits, repérages ou indications diverses,
vérification de la conformité des fournitures et travaux avec les règlements techniques et
normes diverses de l’U.T.E.
Toute défectuosité constatée sera immédiatement réparée par l’entrepreneur. Les résultats feront
l’objet d’un rapport détaillé de la part de l’entrepreneur.
En cas de deux essais non satisfaisants, la partie de l’installation défectueuse sera refusée.

cctp 4 électricité

Transcription

Documents pareils

Référence annonce : 1028671

2014 LISTE WEB CONTRACTANTS COUR_15 000

AVIS D`ATTRIBUTION 13-AUTOS FOURNITURE DE PIECES

http://www.agimmobilier-brest.com/guipavas-rody-maison-xml-2

Fiche de coMMande 2013 -2014 - CHU de Clermont

Liste des Marchés de Travaux conclus en 2007

Télécharger - Avis de décès

Classes de 6ème-5ème-4ème-3ème

Normes NF C 13-100 et NF C 13-200

2009.22 Achat de matériaux de couverture - Mi
