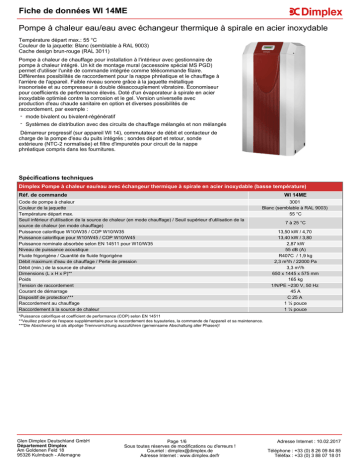

Fiche de données Pompe à chaleur eau/eau avec

Fiche de données WI 14ME
Pompe à chaleur eau/eau avec échangeur thermique à spirale en acier inoxydable
Température départ max.: 55 °C
Couleur de la jaquette: Blanc (semblable à RAL 9003)
Cache design brun-rouge (RAL 3011)
Pompe à chaleur de chauffage pour installation à l'intérieur avec gestionnaire de
pompe à chaleur intégré. Un kit de montage mural (accessoire spécial MS PGD)
permet d'utiliser l'unité de commande intégrée comme télécommande filaire.
Différentes possibilités de raccordement pour la nappe phréatique et le chauffage à
l'arrière de l'appareil. Faible niveau sonore grâce à la jaquette métallique
insonorisée et au compresseur à double désaccouplement vibratoire. Économiseur
pour coefficients de performance élevés. Doté d'un évaporateur à spirale en acier
inoxydable optimisé contre la corrosion et le gel. Version universelle avec
production d'eau chaude sanitaire en option et diverses possibilités de
raccordement, par exemple :
- mode bivalent ou bivalent-régénératif
- Systèmes de distribution avec des circuits de chauffage mélangés et non mélangés
Démarreur progressif (sur appareil WI 14), commutateur de débit et contacteur de
charge de la pompe d'eau du puits intégrés ; sondes départ et retour, sonde
extérieure (NTC-2 normalisée) et filtre d'impuretés pour circuit de la nappe
phréatique compris dans les fournitures.
Spécifications techniques
Dimplex Pompe à chaleur eau/eau avec échangeur thermique à spirale en acier inoxydable (basse température)
Réf. de commande
WI 14ME
Code de pompe à chaleur
Couleur de la jaquette
Température départ max.
Seuil inférieur d'utilisation de la source de chaleur (en mode chauffage) / Seuil supérieur d'utilisation de la
source de chaleur (en mode chauffage)
Puissance calorifique W10/W35 / COP W10/W35
Puissance calorifique pour W10/W45 / COP W10/W45
Puissance nominale absorbée selon EN 14511 pour W10/W35
Niveau de puissance acoustique
Fluide frigorigène / Quantité de fluide frigorigène
Débit maximum d'eau de chauffage / Perte de pression
Débit (min.) de la source de chaleur
Dimensions (L x H x P)**
Poids
Tension de raccordement
Courant de démarrage
Dispositif de protection***
Raccordement au chauffage
Raccordement à la source de chaleur
3001
Blanc (semblable à RAL 9003)
55 °C
7 à 25 °C
13,50 kW / 4,70
13,40 kW / 3,80
2,87 kW
55 dB (A)
R407C / 1,9 kg
2,3 m³/h / 22000 Pa
3,3 m³/h
650 x 1445 x 575 mm
165 kg
1/N/PE ~230 V, 50 Hz
45 A
C 25 A
1 ¼ pouce
1 ¼ pouce
*Puissance calorifique et coefficient de performance (COP) selon EN 14511
**Veuillez prévoir de l'espace supplémentaire pour le raccordement des tuyauteries, la commande de l'appareil et sa maintenance.
***Die Absicherung ist als allpolige Trennvorrichtung auszuführen (gemeinsame Abschaltung aller Phasen)!
Glen Dimplex Deutschland GmbH
Département Dimplex
Am Goldenen Feld 18
95326 Kulmbach - Allemagne
Page 1/6
Sous toutes réserves de modifications ou d'erreurs !
Courriel : [email protected]
Adresse Internet : www.dimplex.de/fr
Adresse Internet : 10.02.2017
Téléphone : +33 (0) 8 26 09 84 85
Téléfax : +33 (0) 3 88 07 18 01
Accessoires de l'installation WI 14ME
Description
Exemple
Réf.
N° d'article
WI 14ME
353350
1
SYL 250
KOMP 32
SMF 32
352260
362060
362140
1
PSP 100E
PSW 100
PSW 200
PSW 500
DDV 25
UPH 60-25
VTB 25
VTB 32
353360
351090
339830
339210
358390
367870
339870
367770
WWM 25
346600
MMH 25
348640
UPE 70-25PK
374700
UPE 100-25K
VSE 32-50
VSE 32-100
VSE 32-150
VSE 32-200
VSE 32-300
HDLR 450
HCT 300
374720
362520
362530
362540
362550
362560
337450
351210
SRX 080EM
SRX 120EM
SRX 140EM
SRX 180EM
367500
367510
367520
367530
SRX 070ECM
367540
SRX 120ECM
367550
SRX 160ECM
367560
WWSP 332
WWSP 442
WWSP 556
WWSP 432
SOL
PWS 332
CTHK 630
CTHK 631
FLH 25M
SVK 852
PWS 650
346610
372840
370080
PWD 750
349100
WPG 25
356030
1
UPH 60-25
DWV 32
367870
374780
1
NWPM
EWPM
356960
356970
quantité
Quantité
Prix
Pompe à chaleur
Pompe à chaleur eau/eau avec échangeur thermique à spirale en
acier inoxydable
Bande élastique d'isolation à placer en dessous de l'appareil
Compensateur en caoutchouc à double soufflet DN 32
Collecteur d'impuretés DN 32
Accessoires hydrauliques
Ballon tampon, monté en dessous*
Ballon tampon sur pieds de 100 l*
Ballon tampon sur pieds de 200 l*
Ballon tampon universel 500 l*
Distributeur double sans pression différentielle
Circulateur à régulation électronique avec relais de couplage
Barre de distribution
Triple barre de distribution pour modules DN 25 et DN 32
Module d'eau chaude sanitaire/module du circuit de chauffage non
mélangé
Module circuit de chauffage mélangé avec sonde de température
Pompe à rotor noyé avec régulation électronique, Δp-v, vitesse de
rotation fixe et signal PWM
Pompe à rotor noyé avec régulation électronique, à auto-régulation
Flexible type Wellflex en acier inoxydable préconfectionné DN 32
Flexible type Wellflex en acier inoxydable préconfectionné DN 32
Flexible type Wellflex en acier inoxydable préconfectionné DN 32
Flexible type Wellflex en acier inoxydable préconfectionné DN 32
Flexible type Wellflex en acier inoxydable préconfectionné DN 32
Module de tuyaux pour résistance immergée*
Résistance électrique 3 kW
1
1
1
1
Accessoires de chauffage
Ventilo-convecteur de chauffage avec ventilateur EC*
Ventilo-convecteur de chauffage avec ventilateur EC*
Ventilo-convecteur de chauffage avec ventilateur EC*
Ventilo-convecteur de chauffage avec ventilateur EC*
Accessoires de chauffage et de rafraîchissement
Ventilo-convecteur de chauffage/rafraîchissement avec ventilateur
EC*
Ventilo-convecteur de chauffage/rafraîchissement avec ventilateur
EC*
Ventilo-convecteur de chauffage/rafraîchissement avec ventilateur
EC*
Accessoires pour la production d'eau chaude
Ballon d'eau chaude sanitaire de 300l avec sonde de température*
Ballon d'eau chaude sanitaire de 400l avec sonde de température*
Ballon d'eau chaude sanitaire de 500 l avec sonde de température*
Ballon solaire de 400l pour pompe à chaleur*
Ballon mixte pour chauffage et production d'eau chaude sanitaire
Résistance immergée 4,5 kW ; 230 V CA
Résistance immergée 2,0 kW ; 230 V CA
Cartouche chauffante FLH 25M
Jeu de vannes de sécurité
Ballon mixte PWS 650*
Ballon mixte de chauffage et réchauffement d'eau potable à débit
centralisé*
Module de pompe DN 25 pour un raccordement direct du ballon
d'eau chaude sanitaire
Circulateur à régulation électronique avec relais de couplage
Vanne d'inversion 3 voies DN 32*
361080
348620
363610
336180
349430
326660
367660
1
1
Accessoires de régulation
Extension pour une liaison au réseau Ethernet
Module d'extension WPM pour un raccordement au bus KNX/EIB
Glen Dimplex Deutschland GmbH
Département Dimplex
Am Goldenen Feld 18
95326 Kulmbach - Allemagne
Page 2/6
Sous toutes réserves de modifications ou d'erreurs !
Courriel : [email protected]
Adresse Internet : www.dimplex.de/fr
Adresse Internet : 10.02.2017
Téléphone : +33 (0) 8 26 09 84 85
Téléfax : +33 (0) 3 88 07 18 01
Accessoires de l'installation WI 14ME
Description
Extension pour raccordement Modbus RTU
Carte d'interface pour WPM permettant le raccordement du
régulateur Smart-RTC au WPM Econ PK/ PKS 14/25 Econ
Télécommande pour gestionnaire de PAC WPM
2006/2007/EconPlus/R*
Sonde de température extérieure avec jaquette
Sonde de température NTC-10 avec douille métallique
Thermostat pour chauffage et eau chaude sanitaire
Calorimètre
Régulateur de température ambiante à raccorder au gestionnaire de
PAC
Régulateur de température ambiante à raccorder au gestionnaire de
PAC
Smart-RTC+ - régulation de la température ambiante intelligente
Smart-RTC+ - régulation de la température ambiante intelligente
Réf.
N° d'article
LWPM 410
339410
RWPM
363370
AP PGD
356570
FG 3115
NTC-10M
KRRV 003
WMZ 25
336620
363600
322070
358220
RT Econ A
363340
RT Econ U
362660
RTM Econ A
RTM Econ U
367210
367200
DWV 32
WTU 50
374780
362370
WPM Econ PK
360000
RKS WPM
342220
TPW WPM
RTK 601U
RTK 602U
350970
355610
355620
SST 25
348430
WPM Econ
SOL
363950
IN WP 30
366410
Exemple
quantité
Quantité
Prix
Accessoires pour le refroidissement passif
Vanne d'inversion 3 voies DN 32*
Échangeur thermique à plaques brasé au cuivre
Accessoires de régulation (refroidissement)
Régulateur de rafraîchissement passif
Sonde hygro-thermométrique d'ambiance pour la mesure de la
température et de l'humidité de l'air*
Contrôleur du point de rosée*
Régulateur de température ambiante chauffage/rafraîchissement*
Régulateur de température ambiante chauffage/rafraîchissement
Accessoires énergie thermique solaire
Station à échangeur thermique SST 25 pour les installations solaires
jusqu'à 10 m²
Accessoires de régulation (énergie solaire)
Régulateur solaire pour le gestionnaire de pompe à chaleur*
Mise en service (sans remise de prix)
Extension de la garantie à 5 ans avec mise en service de la pompe
à chaleur de chauffage.
* autres accessoires spécifiques disponibles / nécessaires
Remarque importante :
La combinaison des éléments et les quantités indiquées constituent un exemple à titre indicatif. Celui-ci doit être rééxaminé et adapté individuellement
si nécessaire. Le dimensionnement de la pompe doit être vérifié en fonction de la perte de charge de l'installation et du débit minimum du circuit d'eau
chaude de la PAC.
Glen Dimplex Deutschland GmbH
Département Dimplex
Am Goldenen Feld 18
95326 Kulmbach - Allemagne
Page 3/6
Sous toutes réserves de modifications ou d'erreurs !
Courriel : [email protected]
Adresse Internet : www.dimplex.de/fr
Adresse Internet : 10.02.2017
Téléphone : +33 (0) 8 26 09 84 85
Téléfax : +33 (0) 3 88 07 18 01
Pompe à chaleur eau/eau, Schéma d'intégration, Pompe à chaleur uniquement
REMARQUE :
L'intégration hydraulique suivante est
une représentation schématique des
composants nécessaires au
fonctionnement et sert de référence et
d'aide à votre propre planification. Les
données actuelles peuvent être
consultées à tout moment sur internet
sous
www.dimplex.de/nc/fr/professionnel/cal
culateur-en-ligne/schema-dintegration.h
tml. Toutefois, ils ne comprennent pas
tous les dispositifs de sécurité
nécessaires selon DIN EN 12828, tous
les composants pour le maintien
constant de la pression, et
éventuellement les valves
supplémentaires nécessaires aux
travaux de service et d'entretien.
Les réglages du gestionnaire de pompe
à chaleur et la régulation externe
éventuellement disponible doivent
concordés avec le schéma d'intégration
fourni.
Éventuellement, mise à jour du logiciel
nécessaire !
Glen Dimplex Deutschland GmbH
Département Dimplex
Am Goldenen Feld 18
95326 Kulmbach - Allemagne
Page 4/6
Sous toutes réserves de modifications ou d'erreurs !
Courriel : [email protected]
Adresse Internet : www.dimplex.de/fr
Adresse Internet : 10.02.2017
Schéma d'intégration: 30131020
Téléphone : +33 (0) 8 26 09 84 85
Téléfax : +33 (0) 3 88 07 18 01
Pompe à chaleur eau/eau, Schéma d'intégration, Pompe à chaleur uniquement
Descripción de la instalación:
Valores predeterminados:
• Dans le cas de la source de chaleur nappe phréatique, il convient de vérifier si le débit d'eau froide requis est disponible en permanence à une
température de 7 °C minimum. En outre, il est impératif de respecter la qualité de l'eau exigée. Qualité de l'eau Une autorisation délivrée par
l'administration des eaux est indispensable pour l'utilisation de la nappe phréatique !
Mode opératoire
• Un réservoir tampon en série est recommandé sur les installations de chauffage par pompes à chaleur, pour garantir la durée de fonctionnement
minimale de 6 minutes de la PAC dans tous les états de fonctionnement.
Pré-configuration
Réglage
Monovalent
1er circuit de chauffage
oui
2ème circuit de chauffage
non
Fonction de rafraîchissement passif
non
• Dans des installations monovalentes, la puissance calorifique de la pompe à chaleur couvre à elle seule toute l'année à 100 % le besoin en
chaleur du bâtiment. La pompe à chaleur couvre des puissances calorifiques élevées par des durées de blocage et de production d'eau chaude
sanitaire. De manière générale, les pompes à chaleur eau glycolée/eau ou eau/eau sont exploitées en mode monovalent.
Production d'eau chaude sanitaire
oui
• L'échangeur thermique situé dans le réservoir d'eau chaude sanitaire doit transmettre la puissance calorifique maximale pour une température
maximale de la source de chaleur. Dans le cas d'installations avec un besoin en eau chaude sanitaire plus élevé (immeubles collectifs, usage
industriel), le réservoir doit être dimensionné en fonction du besoin de pointe maximal en tenant compte des durées de blocage. Respecter la
puissance calorifique maximale, le débit d'eau maximal !
Production d'eau chaude sanitaire
Demande de production d'eau chaude
sanitaire via
cartouche chauffante
Production d'eau de piscine
Circuit d'eau glycolée basse pression
Sonde
oui
non
Affichage
• Le contacteur de la cartouche chauffante (E9) montée dans le réservoir d'eau chaude sanitaire doit être dimensionné en fonction de la
puissance et fourni par le client. La commande (230 V AC) s'effectue à partir du gestionnaire de pompe à chaleur via les bornes de connexion
X1/N et J16/NO10. Respecter la puissance calorifique maximale de la pompe à chaleur et le débit d'eau.
• Le distributeur double sans pression différentielle assure toujours, indépendamment du nombre de circuits de chauffage ouverts et de l'utilisation du système, le débit d'eau minimum requis. Le découplage hydraulique se fait via deux
raccordements entre le circuit de départ et de retour, avec respectivement un clapet anti-retour. Pour empêcher toute synchronisation superflue de la pompe à chaleur, régler, dans le circuit réfrigérant, les caractéristiques de la pompe
de manière à ne pas dépasser un écart max. de 10 Kelvin. Les pompes à régulation électronique doivent fonctionner avec une pression constante.
Glen Dimplex Deutschland GmbH
Département Dimplex
Am Goldenen Feld 18
95326 Kulmbach - Allemagne
Page 5/6
Sous toutes réserves de modifications ou d'erreurs !
Courriel : [email protected]
Adresse Internet : www.dimplex.de/fr
Adresse Internet : 10.02.2017
Schéma d'intégration: 30131020
Téléphone : +33 (0) 8 26 09 84 85
Téléfax : +33 (0) 3 88 07 18 01
Pompe à chaleur eau/eau, Schéma d'intégration, Pompe à chaleur uniquement
Légende :
1.
1.1
1.2
1.3
1.4
1.5
1.6
1.7
2.
3.
3.1
4.
5.
6.
7.
8.
9.
10.
13.
15.
16.
17.
Pompe à chaleur
Pompe à chaleur air/eau
Pompe à chaleur eau glycolée/eau
Pompe à chaleur eau/eau
Pompe à chaleur air/eau réversible
Pompe à chaleur eau glycolée/eau réversible
Pompe à chaleur eau/eau réversible
Pompe à chaleur air/eau en éclaté
Gestionnaire de pompe à chaleur
Réservoir tampon parallèle
Réservoir tampon
Réservoir d'eau chaude
Echangeur thermique de piscine
Station rafraîchissement passif et régul. refroid. NM..
Chauffage et rafraîchissement dynamique ou « silencieux »
Ventilo-convecteur avec raccordement 4 fils
Circuit de rafraîchissement pur
Circuit de chauffage pur
Source de chaleur
Tour hydraulique
Protection contre les risques de brûlures
Tour hydraulique HWK 332
Système de distribution d'eau chaude :
DDV 25
DDV 32
EB KPV
KPV 25
MMB 25
MMH 25
VTB 25
WWM 25
Distributeur double sans pression différentielle (2,0 m³/h max.)*
Distributeur double sans pression différentielle (2,5 m³/h max.)*
Module d'extension du distributeur compact (2,0 m³/h max.)*
Distributeur compact avec vanne de trop-plein (1,3 m³/h max.)*
en combinaison avec EB KPV (2,0 m³/h max.)*
Module mélangeur bivalent (2,0 m³/h max.)*
Module mélangeur circuit de chauffage
Barre de distribution (2,5 m³/h max.)*
Module prod. eau chaude/circ. chauffage non mélangé...
* Débit d'eau de chauffage max. recommandé
Energie thermique solaire:
SST 25
SOLPU 1
SOLCU 1
T1
T2
T3
Station solaire production d'eau chaude
Installation solaire
Régulateur solaire
Capteur de température (sonde du colltecteur)
Capteur de température (ballon 1)
Capteur de température (ballon 2 /fonction d'affichage en option)
Glen Dimplex Deutschland GmbH
Département Dimplex
Am Goldenen Feld 18
95326 Kulmbach - Allemagne
B3
B4
B7
E9
E10
E10.1
E10.2
E10.3
E10.5
F7
F10
K20
K21
M11
M12
M13
M14
M15
M16
M17
M18
M19
M20
M21
M22
M25
N1
N2
N3
N12
N17.1
N17.2
N17.3
N17.4
R1
R2
R3
R4
R5
R9
R11
R13
SMF
TC
Y5
Y6
Y7
Y8
Y12
Y13
Thermostat eau chaude
Thermostat piscine
Thermostat du circuit primaire
Cartouche chauffante eau chaude
2e générateur de chaleur (2e GC)
Thermoplongeur
Chaudière à fuel/gaz
Chaudière à combustible solide
Installation solaire
Contrôleur de température de sécurité
Commutateur de débit
Contacteur 2e générateur de chaleur
Contacteur du thermoplongeur eau chaude
Pompe primaire mode chauffage
Pompe primaire mode rafraîchissement
Circulateur de chauffage circuit principal
Circulateur de chauffage 1er circuit de chauffage
Circulateur de chauffage 2e circuit de chauffage
Circulateur supplémentaire
Circulateur de rafraîchissement
Circulateur eau chaude
Circulateur eau de piscine
Circulateur du circuit de chauffage, 3e circuit de chauffage/rafraîchissement arrêté
Mélangeur
Mélangeur 2e circuit de chauffage/rafraîchissement
Circulateur de chauffage et de production d'eau chaude sanitaire
Régulateur de chauffage
Régulateur de refroidissement des pompes à chaleur réversibles
Stations de climatisation de pièces
Régulateur solaire
Module de rafraîchissement général
Module de rafraîchissement actif
Module de rafraîchissement passif
Module solaire WPM Econ SOL
Capteur sur mur extérieur
Sonde du circuit de retour
Sonde du circuit d'eau chaude
Sonde circuit de retour eau de rafraîchissement
Sonde de température 2e circuit de chauffage
Sonde circuit de départ (protection antigel)
Sonde circuit de départ eau de rafraîchissement
Sonde temp. 3ème circuit de chauff. / mode bivalent régénératif
Collecteur d'impuretés
Régulateur de température ambiante
Vanne de distribution 3 voies
Vanne 2 voies
Mélangeur 3 voies
Vanne 3 voies (durée de fermeture 10 s max.)
Vanne d'inversion 4 voies externe
Vanne d'inversion 3 voies
Page 6/6
Sous toutes réserves de modifications ou d'erreurs !
Courriel : [email protected]
Adresse Internet : www.dimplex.de/fr
Adresse Internet : 10.02.2017
Schéma d'intégration: 30131020
Téléphone : +33 (0) 8 26 09 84 85
Téléfax : +33 (0) 3 88 07 18 01
