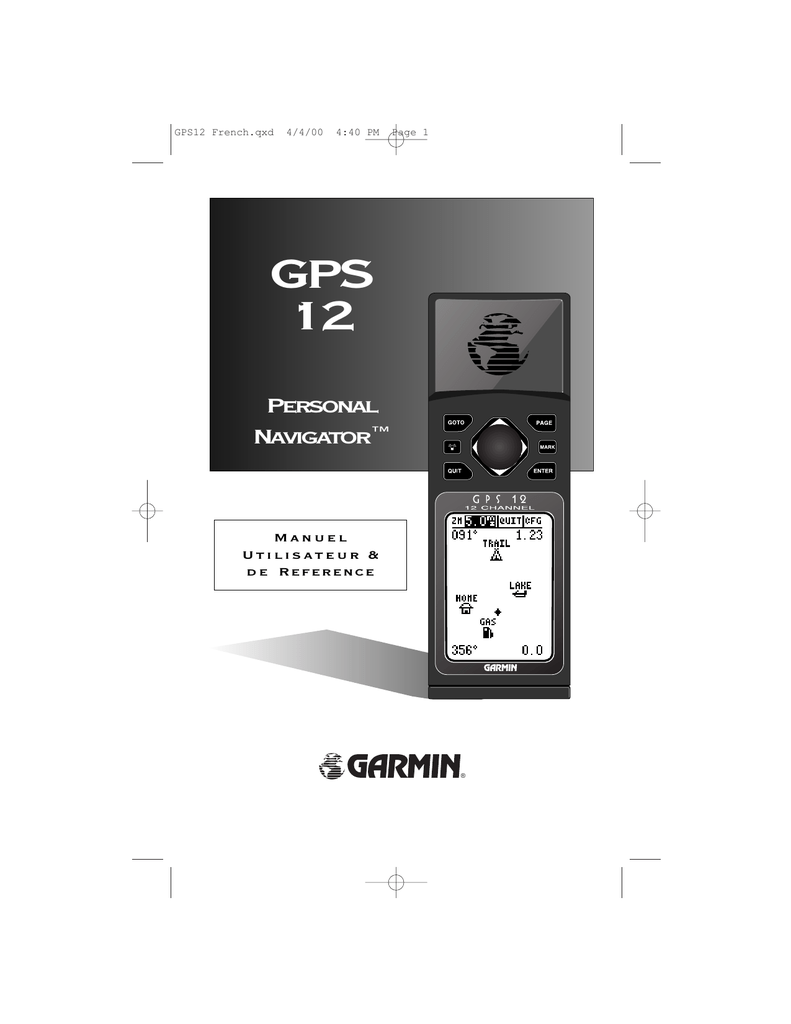

Manuel (Fr)

GPS12 French.qxd
4/4/00
4:40 PM
Page 1
GPS
12
Personal
Navigator™
Manuel
Utilisateur &
d e Reference
®
GPS12 French.qxd
4/4/00
4:40 PM
Page 2
Logiciel Version 2.0 ou ultérieures
© 1997-2000 GARMIN Corporation
1200 E. 151st Street, Olathe, Kansas 66062 USA
Tel: 913-397-8200 or 800-800-1020
Fax: 913-397-8282
GARMIN (Europe) Ltd.
Unit 5, The Quadrangle, Abbey Park, Romsey, Hampshire SO51 9AQ UK
Tel: 011-44-1794-519944
Fax: 011-44-1794-519222
Adresse Internet : www.garmin.com
Manuel traduit par BAYO IMPORT
Aérodrome d’Auxerre-Branches
89380 APPOIGNY - FRANCE
Tel : 03 86 48 20 22 - Télécopie : 03 86 48 19 48
Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite ou transmise sous quelque forme que ce soit ou par quelque moyen que ce soit, notamment
photocopie ou enregistrement, quel qu’en soit le but, sans l’autorisation expresse et
écrite de GARMIN.
Les informations de ce manuel peuvent être modifiées sans préavis. GARMIN se
réserve le droit de changer ou d’améliorer ses produits et d’y apporter des modifications sans aucune obligation d’en informer quelque personne ou organisation que ce
soit.
GARMIN, Personal Navigator, AutoLocate, TracBack, et PhaseTrac12 sont des marques déposées par GARMIN Corporation et ne peuvent être utilisées sans l’autorisation
expresse de GARMIN.
Avril 2000 - n° M00-00018-00
GPS12 French.qxd
4/4/00
4:40 PM
Page i
INTRODUCTION
Manuel
Utilisateur du
GPS 12
Liste de
colisage
Merci pour avoir choisi le GPS 12 GARMIN, le plus petit et le plus
ergonomique des GPS navigator pour les activités de plein air ! Le GPS 12
représente l’engagement permanent de GARMIN de fournir des informations de navigation de qualité et une conception universelle, conviviale et
flexible que vous apprécierez pendant des années. Pour tirer le meilleur
parti de votre nouveau GPS, prenez le temps de lire le manuel utilisateur
afin de bien comprendre le fonctionnement du GPS 12. Pour faciliter son
utilisation, ce manuel a été divisé en trois parties :
Mise en service : elle vous donne les caractéristiques de base du
récepteur et permet une rapide prise en main du GPS 12.
Référence : donne des détails sur les caractéristiques et fonctions de
pointe du GPS 12 par sujets.
Les Annexes contiennent les instructions d’initialisation et les listes
comme les systèmes géodésiques, les décalages horaires et l’index.
Avant d’utiliser votre GPS, vérifiez que la boîte du GPS 12 contient bien
les articles suivants. Si l’un d’entre eux manquait, contactez immédiatement votre revendeur.
Version de base :
• Récepteur GPS 12
• Manuel utilisateur
• Dragonne
• Carte de référence
Voyez votre revendeur GARMIN pour les accessoires comprenant le
kit PC, les supports de fixation et les câbles de données et d’alimentation.
Nous espérons que le GPS 12 vous aidera à optimiser vos navigations
et sommes persuadés qu’il occupera bientôt une place de choix dans votre
équipement.
i
GPS12 French.qxd
4/4/00
4:40 PM
Page ii
INTRODUCTION
Mise en garde
Le système GPS (système de positionnement à échelle mondiale) est un
système de navigation mis en œuvre par le gouvernement des Etats Unis
d’Amérique, qui est seul responsable de sa précision et de sa maintenance.
Des modifications peuvent être apportées au système qui pourraient affecter la
précision et les performances de tous les équipements GPS. Bien que le
GPS 12 soit une aide électronique à la navigation de précision ‘NAVAID’,
toute aide de ce type, mal utilisée ou mal interprétée peut devenir dangereuse.
L’utilisation du GPS 12 se fait à vos risques et périls. Pour réduire
ces risques, étudiez soigneusement tous les points de ce Manuel Utilisateur et
servez-vous fréquemment du mode simulateur avant d’aller sur le terrain. En
utilisation réelle, comparez prudemment les indications fournies par le
GPS 12 avec celles de toutes les autres sources indépendantes disponibles :
autres aides à la navigation, contrôle visuel, carte, etc. Par sécurité, veillez à
élucider toute divergence d’indication entre les différentes sources, avant de
poursuivre votre navigation.
NOTE: Cet équipement est conforme à l’article 15 de la réglementation
‘FCC’ sur les équipements numériques de classe B pour l’utilisation personnelle ou professionnelle. Il a été testé pour être conforme à toutes les normes
‘FCC’ requises. Cet équipement utilise, produit et peut émettre des
radiofréquences et s’il n’est pas installé et utilisé selon les instructions, il peut
générer des interférences sur les communications radio. Pourtant, rien ne
garantit que des interférences ne se produiront pas dans un cas particulier
d’installation. Si tel est le cas, et que c’est confirmé en le mettant hors tension
puis de nouveau sous tension, il convient d’essayer de corriger l’interférence
en déplaçant l’équipement ou en le connectant à un circuit différent de celui
de l’équipement perturbé. Consultez un revendeur agréé ou un technicien de
maintenance qualifié pour résoudre ce problème si ces solutions restent inefficaces. Son fonctionnement est soumis aux conditions suivantes : (1) Cet
équipement ne doit pas produire d’interférence nuisible, et (2) il doit accepter
toute interférence reçue, y compris les interférences qui peuvent provoquer
un mauvais fonctionnement. Le GPS 12 ne contient aucune pièce dont l’entretien incombe à l’utilisateur. Les réparations ne doivent être effectuées que
par un centre de maintenance agréé par GARMIN. Les réparations ou modifications non autorisées peuvent annuler la garantie et votre droit d'utiliser cet
appareil, conformément à l’article 15 de la réglementation.
ii
GPS12 French.qxd
4/4/00
4:40 PM
Page 1
INTRODUCTION
Table des
matières
PARTIE I Introduction
Glossaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-7
PARTIE II Mise en service
Installation des piles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Utilisation du clavier & saisie des données . . . . . . . . . . . . . . . . . . . . . .9
Pages principales, vue générale . . . . . . . . . . . . . . . . . . . . . . . . . . .10-11
Mise sous tension & Marquer une position . . . . . . . . . . . . . . . . . . . . .12
Page Position, Carte & Aller vers un waypoint . . . . . . . . . . . . . . . . . .13
Page Compas & Annuler ‘GOTO’ . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Effacer l’écran de carte, Contraste d’écran & mise hors tension . . . . . .15
PARTIE III Référence
Page Satellites . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16-17
Indicateur de charge des piles, rétro-éclairage, Nettoyage d’urgence . . . . . .18
Page Position & champs personnalisables . . . . . . . . . . . . . . . . . . .19-20
Marquer une position & fonction Moyenne des positions . . . . . . . . . .21
Pages Waypoint & gestion des waypoints . . . . . . . . . . . . . . . . . . .22-27
Navigation Retour . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28-29
Créer et utiliser les routes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30-34
Utiliser les pages Compas & Autoroute . . . . . . . . . . . . . . . . . . . . .35-38
Page Carte, Zoom & Balayage . . . . . . . . . . . . . . . . . . . . . . . . . . . .39-42
Page Carte & réglage du tracé de route . . . . . . . . . . . . . . . . . . . . .42-44
Page Menu & calculs de distance & soleil . . . . . . . . . . . . . . . . . . . . .44
Réglage système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45-46
Réglage navigation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47-48
Réglage interfaces & interface DGPS . . . . . . . . . . . . . . . . . . . . . . .49-50
Simulateur de navigation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51
Annexe A––Initialisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52-53
Annexe B—Spécifications & connexions électriques . . . . . . . . . . .54-55
Annexe C—Messages and décalages horaires . . . . . . . . . . . . . . . . .56-57
Annexe D—Systèmes géodésiques . . . . . . . . . . . . . . . . . . . . . . . . .58-59
Annexe E––Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60-62
1
GPS12 French.qxd
4/4/00
4:40 PM
Page 2
INTRODUCTION
Lexique
Le GPS 12 est un puissant outil de navigation qui peut vous guider partout
dans le monde. Pour comprendre au mieux son fonctionnement et ses capacités, nous rappelons rapidement ci-dessous les termes usuels et les concepts de
base utilisés.
D’autres définitions de navigation et de GPS sont données aux chapitres
correspondants du manuel.
Données d’almanach
Informations sur la constellation de satellites (y compris l’emplacement et
l’état des satellites) qui sont transmises à votre récepteur par chaque satellite
GPS. Les données d’almanach doivent être reçues avant que puisse commencer
la navigation GPS.
Relèvement
Valeur angulaire entre le nord et la direction de votre destination, à partir
de votre position..
Route suivie ‘CMG’
Relèvement de la position passée (votre point de départ) à votre position
actuelle.
Ecart de route ‘XTK’
Ecart de route exprimé en distance, d’un côté ou de l’autre de la route
désirée.
Route désirée ‘DTK’
Route entre le waypoint ‘from’ (passé) et le waypoint ‘to’ (à venir).
GPS différentiel ‘DGPS’
Extension au système GPS qui utilise des balises radio à terre pour transmettre des corrections de position aux récepteurs GPS.
Heure Estimée d’Arrivée ‘ETA’
Heure estimée d’arrivée à destination.
Temps nécessaire estimé ‘ETE’
Temps restant pour arriver à destination à votre vitesse actuelle.
2
GPS12 French.qxd
4/4/00
4:40 PM
Page 3
INTRODUCTION
Lexique
Grille
Système de coordonnées qui projette la terre sur une surface plane, en utilisant des zones carrées pour la mesure des positions. Les formats UTM/UPS et
Maidenhead sont des systèmes à grille.
Vitesse sol
Vitesse à laquelle vous voyagez par rapport à une position au sol.
Latitude
Mesure de positionnement nord/sud, perpendiculaire à l’axe des pôles.
Longitude
Mesure de positionnement est/ouest par rapport au méridien de
Greenwich, un cercle imaginaire qui passe par les pôles nord et sud.
Navigation
Action de se déplacer d’un endroit à un autre et connaissance de l’endroit où
on se trouve par rapport à la route désirée.
Position
Emplacement exact et unique basé sur un système de coordonnées
géographiques.
Route (TRK)
Direction d’un déplacement par rapport au sol.
Universal Transverse Mercator (UTM)
Système de coordonnées sur une grille qui projette des portions du globe
sur des surfaces planes pour mesurer la position dans des zones spécifiques.
Vitesse effective (VMG)
Vitesse à laquelle vous voyagez vers votre destination.
Waypoint
Emplacement particulier enregistré dans la mémoire du récepteur.
3
GPS12 French.qxd
INTRODUCTION
Installation
des piles
4/4/00
4:40 PM
Page 4
Installation des piles
Le GPS 12 fonctionne avec 4 piles alcalines AA
(non comprises), logées à la base du récepteur. Ces
piles fournissent jusqu’à 12 heures de fonctionnement.
Pour installer les piles :
1. Retirez le couvercle du logement des piles en tournant la
molette située à la base du récepteur d’un quart de tour
dans le sens inverse des aiguilles d’une montre.
2. Mettez les piles en place. Le pôle des piles restant visible
doit correspondre au symbole (- ou +) dessiné sur le
boîtier.
3. Replacez le couvercle et fermez-le en tournant la molette
d’une quart de tour dans le sens des aiguilles d’une
montre.
La durée de vie des pile varie en fonctions de facteurs comme la température et le rétro-éclairage.
L’utilisation de piles au lithium peut assurer une plus
longue durée de vie par basses températures.
4
GPS12 French.qxd
4/4/00
4:40 PM
Page 5
INTRODUCTION
Utilisation
du clavier
B
Met le récepteur sous ou hors
tension et active le rétroéclairage d’écran.
P
Fait défiler les pages de données principales en enchaînement et renvoie d’une page de
sous-menu à la page
principale.
M
Capture une position et affiche
la page Marquer la position.
G
Affiche la page GOTO pour
effectuer un GOTO direct vers
le waypoint en surbrillanc.
Appuyer deux fois sur GOTO
active la fonction MOB.
E
Confirme l’entrée de données
et active les champs en surbrillance pour permettre la saisie
de données.
Q
Renvoie la page précédente, ou
restaure les données d’un
champ à leur valeur
précédente.
UD
Sélectionne des caractères
alphanumériques et des choix
de menus et déplace la surbrillance de champ en champ.
L R
Déplace le champ de caractère
sélectionné et déplace la surbrillance de champ en champ.
SAISIE DE
DONNEES
La touche flèches est
utilisée pour l’entrée des
données. Utilisez les
touches U et D
pour sélectionner les
lettres, nombres et
options des menus.
Utilisez les touches L et
R pour déplacer le
curseur en avant ou en
arrière sur la ligne.
Appuyez sur E pour
confirmer l’entrée.
5
GPS12 French.qxd
4/4/00
4:40 PM
Page 6
INTRODUCTION
Pages principales
Pages
principales
Avant de commencer la visite, regardons rapidement
les cinq pages principales utilisées par le GPS 12. Pour
ou sur
passer d’une page à l’autre, appuyez soit sur
.
Q
J
J
Q
Page Satellites
Page Satellites
La page Satellites permet
de surveiller la réception
et la puissance des
signaux satellite.
La Page Satellites montre la position des satellites
et la puissance des signaux. La position des satellites
apparaît sur deux cercles et un point central. Le cercle
extérieur montre les satellites au niveau de l’horizon, le
cercle intérieur correspond à 45° au dessus de l’horizon
et le point central représente les satellites juste audessus de vous. La position des satellites permet de
savoir dans quelle direction les signaux sont éventuellement bloqués.
Le bas de la page contient une rangée de barres de
puissance du signal correspondant à chaque satellite en
cours d’utilisation.
Page Position
La Page Position montre où vous vous trouvez,
dans quelle direction vous vous déplacez et à quelle
vitesse.
Le haut de la page contient une bande «compas»
qui est une représentation graphique de votre route. Vos
route et vitesse sont indiquées juste au-dessous.
I
Page Position
6
La bande «compas» graphique n’affiche votre
route que pendant votre déplacement
Le reste de la page montre votre position actuelle en
trois dimensions : latitude, longitude et altitude. Un
odomètre de voyage et une horloge 12/24 heures y figurent également.
GPS12 French.qxd
4/4/00
4:40 PM
Page 7
Page Carte
La Page Carte agit comme une fenêtre. Elle permet
de voir votre position, le «chemin» que vous suivez et
les waypoints avoisinants.
INTRODUCTION
Pages
principales
Un icône en forme de diamant, au centre de
l’écran, représente votre position actuelle. Comme vous
vous déplacez, vous voyez une fine ligne (appelée tracé
de route) le long du cheminement que vous venez d’effectuer. Le nom des waypoints mémorisés peut aussi
apparaître sur la carte.
Les coins inférieurs de la carte affichent aussi vos
route et vitesse actuelles. Quand vous vous dirigez vers
un waypoint, que vous mettez un waypoint en surbrillance à l’écran, ou que vous utilisez la croix cible du
balayage, les distance et relèvement correspondants
sont affichés dans les coins supérieurs de la carte. Le
haut de l’écran contient les champs Zoom, Balayage et
Configuration.
Page Navigation
Une page de navigation donne un guidage de direction pour aller vers un waypoint. Le GPS 12 possède
deux pages de navigation au choix : la page Compas et
la page Autoroute. La page Compas est la page par
défaut et nous allons l’expliquer rapidement maintenant. La page Autoroute est décrite pages 35 et 38.
La Page Compas affiche le waypoint de destination en haut, avec le relèvement ‘BRG’ et la distance
‘DST’ pour le waypoint indiqués au-dessous. Le centre
de la page contient un anneau “compas” et une flèche
pour indiquer la direction du waypoint par rapport à la
direction de votre déplacement. Le bas de la page
donne vos route ‘TRK’, vitesse ‘SPD’ et un champ personnalisable pour l’heure estimée d’arrivée ‘ETA’.
Page Menu
La dernière des pages principales est la Page
Menu. Elle donne accès aux fonctions de gestion des
waypoints, routes, tracés de route et réglages du
GPS 12 par une liste de sous-menus.
Page Carte
La page Carte indique
votre progression sur un
traceur de carte mobile et
donne une vue
panoramique des waypoints avoisinants.
Page Compas
La page Compas est la
page de navigation par
défaut et montre le
chemin vers le waypoint
par rapport à la direction
de votre déplacement.
7
GPS12 French.qxd
4/4/00
MISE EN
SERVICE
Mise sous tension
& Marquer une
position
4:40 PM
Page 8
Mise en service
Maintenant que vous avez vu les pages principales,
faisons une petite visite guidée pour vous montrer les
bases permettant d’utiliser le GPS 12. La visite suppose
que votre récepteur soit sous tension et qu’aucun des
réglages usine (unités de mesure, champs personnalisable, etc.) n’aient été modifiés. Si ces réglages ont été
modifiés, les images et descriptions de ce manuel peuvent ne pas correspondre à ce que vous verrez à l’écran.
Mettre le GPS 12 sous tension
1. Appuyez sur B jusqu’à ce que le récepteur soit
sous tension.
La page de bienvenue apparaît tandis que le récepteur se teste. Quand le test est terminé, la page
Satellites s’affiche. Lorsque suffisamment de signaux de
satellites sont reçus, la page Satellite est remplacée par
la page Position.
Marquer une Position
La page de bienvenue
s’affiche tandis que le
récepteur se teste.
Utiliser le GPS consiste principalement à marquer
des emplacement appelés waypoints et à se diriger vers
eux. Avant de pouvoir utiliser le GPS 12 pour vous
guider, il faut marquer une position comme waypoint.
(Le GPS 12 peut contenir jusqu’à 500 waypoints).
Pour marquer votre position actuelle :
1. Appuyez sur la touche M. La page ‘Mark Position’
(Marquer la position) apparaît avec un nom par défaut
de trois chiffres pour le nouveau waypoint, dans la
partie supérieure gauche de la page.
Pour changer le nom du waypoint :
1. Mettez en surbrillance le nom du champ et appuyez
sur E.
2. Entrez le nom de waypoint ‘HOME’ et appuyez sur
E. (Voir page 9 pour la saisie des données). Le
champ du symbole de waypoint passe en surbrillance.
Appuyez sur la flèche
HAUT pour avancer dans
l’alphabet ou les nombres
et la flèche BAS pour
reculer.
8
Chaque waypoint peut aussi recevoir un symbole
de waypoint personnel pour faciliter leur repérage sur
la carte.
Pour changer le symbole d’un waypoint :
1. Mettez en surbrillance le champ du symbole et
appuyez sur E.
2. Sélectionnez le symbole “maison” et appuyez sur
E.
3. Déplacez le curseur sur le message ‘DONE?’ et
appuyez sur E.
GPS12 French.qxd
4/4/00
4:40 PM
Page 9
Utiliser la page Position
Maintenant que vous avez marqué une position,
faisons une petite marche en utilisant les pages Position
et Carte.
Pour tirer le meilleur parti de votre tutorial,
marchez en ligne droite pendant 3 à 4 mn d’un bon pas
et regardez la page Position. (Etant donné que le système GPS a une marge d’erreur d’environ 15 mètres,
vous devez parcourir au minimum cette distance pour
être sûr d’enregistrer des informations utilisables et
avoir le temps d’observer comment le guidage et les
cartes du GPS 12 fonctionnent pour vous guider). La
direction dans laquelle vous vous déplacez (route), vos
vitesse, longueur du voyage et altitude apparaissent
dans la moitié supérieure de l’écran. La latitude et la
longitude de votre position sont affichées au centre de
la page, avec l’heure au-dessous.
MISE EN
SERVICE
Pages Position,
Carte & Aller
vers un waypoint
Continuons avec la page suivante :
1. Appuyez sur P.
Page Carte
La page suivante, la page Carte, montre votre position actuelle symbolisée par un icône en forme de diamant au centre de la carte. Le rond noir appelé ‘HOME’
correspond à la position que vous venez de créer. La
ligne entre les deux est votre tracé de route.
1. Maintenant, tournez de 90° environ vers la droite et
continuez de marcher d’un bon pas pendant 2 à 3 mn.
Remarquez comme l’affichage évolue, gardant toujours la direction dans laquelle vous vous déplacez en
haut de la carte (voir ci-contre).
La page Carte affiche
votre position actuelle par
un icône en forme de diamant et donne un
affichage graphique en
temps réel de votre cheminement directement à
l’écran.
Aller vers un waypoint
Quand vous avez enregistré un waypoint dans la
mémoire, vous pouvez utiliser le GPS 12 pour vous
guider en effectuant un ‘GOTO’. Un ‘GOTO’ n’est en
fait rien de plus qu’une route en ligne droite de votre
position actuelle à la destination sélectionnée. Pour voir
comment cela fonctionne, retournons vers notre position de départ, le waypoint ‘HOME’.
Pour sélectionner une destination ‘GOTO’ :
1. Appuyez sur G.
2. Mettez en surbrillance le waypoint ‘HOME’ et appuyez
sur E.
Vous remarquerez que vous êtes automatiquement
retourné à la page Carte et qu’une ligne droite relie
votre position actuelle à l’emplacement du waypoint de
destination.
Continuons avec la page suivante :
La
page
‘GOTO
Waypoint’ permet de
sélectionner une direction
dans la liste de tous les
waypoints disponibles
dans la mémoire du
GPS 12.
1. Appuyez sur P.
9
GPS12 French.qxd
4/4/00
MISE EN
SERVICE
Page Compas &
annuler un
‘GOTO’
4:40 PM
Page 10
Page Compas
Waypoint de
destination
Relèvement
vers le
waypoint
Distance pour
le waypoint
“Compas”
graphique
Flèche vers
le waypoint
Vitesse sol
Route sol
Champ personnalisable
Le GPS 12 fournit aussi
un guidage de direction
avec la page Autoroute.
Pour changer l’affichage
en étant sur la page
Compas, appuyez deux
fois sur ENTER.
Quand ‘GOTO’ est activé,
le GPS 12 fournit un
guidage de direction
jusqu’à ce que le ‘GOTO’
soit annulé. Pour annuler
le ‘GOTO’, mettez en surbrillance le message ‘cancel GOTO’ en bas de la
page et appuyez sur
ENTER.
10
Chaque fois que vous sélectionnez un waypoint de
destination, le GPS 12 fournit un guidage de direction
avec la page Compas (page de navigation par défaut).
L’anneau “compas” au centre de la page montre la direction de votre voyage tandis que vous vous déplacez
(indiquée par le haut de l’anneau), et la flèche pointe
vers votre destination (waypoint sélectionné). Comme
vous vous déplacez vers ‘HOME’, remarquez comme
l’anneau compas et la flèche offrent une image claire de
la direction de votre déplacement et de la direction de
‘HOME’.
Les ‘BRG’ (relèvement) et ‘DST’ (distance) pour le
waypoint sont affichés en haut de l’écran et vos route et
vitesse actuelles apparaissent au-dessous. Le champ par
défaut ‘ETE’ en bas de l’écran, entre les champs ‘TRK’
(route) et ‘SPD’ (vitesse), est un champ personnalisable
qui peut afficher toute une gamme d’informations de
navigation. Ce champ sera étudié plus en détail dans la
partie Référence (voir page 36).
Comme vous vous rapprochez de ‘HOME’, il vous
est demandé d’appuyer sur PAGE. Le GPS 12 affiche le
message ‘Approaching HOME’ (approche de HOME).
Quand vous êtes arrivé, vous remarquez que le champ
Distance indique 0.00.
Annuler un ‘GOTO’
Si vous décidez d’interrompre la navigation vers le
waypoint actif, il suffit d’annuler le ‘GOTO’.
Pour annuler un ‘GOTO’ actif :
1. Appuyez sur la touche G
2. Utilisez la touche flèches pour déplacer la surbrillance
sur le message ‘CANCEL GOTO’ en bas de la page et
appuyez sur E.
GPS12 French.qxd
4/4/00
4:40 PM
Page 11
Nettoyer un écran de carte encombré
Quand vous aurez utilisé le GPS 12 pour quelques
voyages, l’écran de carte pourrait bien être embrouillé à
force de conserver la trace de tous vos déplacements.
Pour s’entraîner, nettoyons l’écran en effaçant le tracé
de route (les points de tracés restés sur la page Carte)
que nous venons de créer pendant la visite guidée de la
mise en service.
MISE EN
SERVICE
Effacer la carte,
Ajuster le contraste & Mettre
hors tension
1. Appuyez sur P ou Q jusqu’à ce que la page
Carte apparaisse.
2. Mettez en surbrillance le champ ‘CONFIG’ et appuyez
sur E.
3. Mettez en surbrillance ‘Track Setup’ (réglage route) et
appuyez sur E.
4. Mettez en surbrillance l’option ‘CLEAR LOG?’ (effacer
le tracé) et appuyez sur E. La fenêtre de confirmation pour effacer le tracé s’affiche.
5. Utilisez la touche L pour mettre le message ‘Yes’ en
surbrillance.
6. Appuyez sur E pour terminer.
Ajuster le contraste de l’écran
Vous pouvez avoir accès au réglage du contraste à
partir de la page Satellites.
Pour régler le contraste de l’écran :
1. Appuyez sur P ou Q jusqu’à ce que la page
Satellites apparaisse.
2. Appuyez sur Lou R pour régler le niveau de contraste et appuyez sur E.
Mettez en surbrillance le
message ‘CLEAR LOG?’ et
appuyez sur ENTER pour
effacer le tracé de route.
Note : Quand les 1024
waypoints sont tous utilisés en fonctionnement
normal, les points les plus
anciens sont supprimés au
fur et à mesure pour faire
de la place pour enregistrer les nouveaux points du
tracé.
Mettre le récepteur hors tension
Maintenant vous avez vu les fonctions de base de
votre nouveau récepteur GPS et vous en savez un peu
plus sur son fonctionnement. Nous vous encourageons
à vous entraîner avec votre GPS 12 jusqu’à ce qu’il
devienne une seconde nature pour vous. Si vous rencontrez des problèmes en l’utilisant ou que vous voulez
profiter de ses fonctions avancées, reportez-vous à la
partie Référence.
Pour mettre le GPS 12 hors tension :
1. Appuyez sur la touche B et maintenez-la pendant
3 secondes.
A la page Satellites,
appuyer sur les flèches
GAUCHE ou DROITE
active automatiquement
la barre contraste d’écran.
11
GPS12 French.qxd
4/4/00
REFERENCE
Page Satellites
4:40 PM
Page 12
Page Satellites
Champ
Statut
Indicateur
de niveau
de charge
des piles
Précision
horizontale
Carte du
ciel
Indicateurs de
puissance du
signal
La page Satellites du
GPS 12 vous aide à déterminer quels satellites sont
en vue et si certains se
trouvent “à l’ombre” ou
bloqués et que le récepteur
ne reçoit pas leur signal
(voir satellites 07 et 09
cidessus).
En surveillant périodiquement les barres de puissance du signal en bas de
la page et la carte du ciel
(nord vers le haut), vous
pouvez observer comment
le fait de se déplacer vers
un espace plus dégagé sur
le ciel améliore la réception des satellites et
accélère l’acquisition du
signal.
12
La page Satellites du GPS 12 affiche l’état des diverses fonctions du récepteur. Les informations sur l’état
vous aident à comprendre ce que le GPS 12 fait à tout
moment et vous indique si le récepteur a calculé une
position ou non.
Carte du ciel et barres de puissance du signal
La carte du ciel et les barres de puissance du signal
indiquent quels satellites sont visibles du récepteur, s’ils
sont utilisés pour le calcul de la position et la qualité du
signal. La carte des satellites dans le ciel offre une vue
panoramique de la position de chaque satellite
disponible par rapport à la dernière position connue du
récepteur. Le cercle extérieur représente l’horizon (nord
en haut) ; le cercle intérieur : 45° au-dessus de l’horizon
et le point central : juste au-dessus de vous. Vous pouvez utilisez la carte du ciel pour déterminer si certains
satellites sont bloqués et si vous avez une position
(indiquée par ‘2D NAV’ ou ‘3D NAV’ dans le champ
Statut). Vous pouvez aussi régler la carte du ciel en configuration “route vers le haut” en changeant l’option
‘orientation’ de la page Carte (voir instructions pour le
réglage p 42).
Quand le récepteur recherche un satellite particulier,
l’emplacement de la barre de puissance du signal corres-
pondant est vide et l’indicateur, dans la carte du ciel, est
en surbrillance. Quand le récepteur a trouvé le satellite,
une barre de puissance du signal vide apparaît, indiquant que le satellite a été trouvé et que le récepteur est
en train d’en recueillir les données. Le numéro du satellite dans la carte du ciel n’est plus en surbrillance. Dès
que le GPS 12 a recueilli les données nécessaires pour le
calcul de la position, le champ Statut indique l’état 2D
ou 3D.
GPS12 French.qxd
4/4/00
4:40 PM
Page 13
Statut du récepteur et ‘EPE’
L’état du récepteur est indiqué dans le coin
supérieur gauche de la page avec la précision horizontale (erreur de position estimée en pieds ou en mètres)
en haut à droite. Le Statut affiche l’une des conditions
suivantes :
Searching— le GPS 12 recherche tout satellite en
vue.
AutoLocate— le GPS 12 est en train d’initialiser
et de recueillir les nouvelles données d’almanach.
Ce processus peut durer 5 mn selon les satellites
actuellement en vue.
Acquiring— le récepteur est en train de recueillir
les données des satellites disponibles, mais il n’en a
pas encore recueilli suffisamment pour calculer une
position en 2D.
2D Navigation— trois satellites au moins,
présentant une bonne géométrie ont été accrochés
et une position en 2 dimensions (latitude et longitude) est en cours de calcul. ‘2D Diff’ apparaît
quand vous recevez des corrections DGPS en mode
2D.
3D Navigation— quatre satellites au moins,
présentant une bonne géométrie ont été accrochés
et votre position est en cours de calcul en latitude,
longitude et altitude. ‘3D Diff’ apparaît quand vous
recevez des corrections DGPS en mode 3D.
Poor GPS Coverage— le récepteur ne suit plus
suffisamment de satelites pour pouvoir faire un
point en 2D ou en 3D à cause d’une mauvaise
géométrie des satellites.
Not Usable— le récepteur est inutilisable,
vraisemblablement à cause d’une mauvaise initialisation ou de conditions satellites anormales. Arrêtez
le récepteur et remettez-le sous tension, réinitialisez-le si nécessaire.
Simulator— le récepteur est en mode simulateur.
REFERENCE
Etat du récepteur
& EZinit
Les barres de puissance du
signal, en bas de la page,
n’apparaissent
que
lorsque le GPS 12 a trouvé les satellites indiqués en
bas de l’écran.
Option EZinit
La page Satellites fournit également un accès au
message EZinit quand la position n’a pas été calculée.
(Le récepteur doit être en mode ‘Searching’,
‘AutoLocate’, ‘acquiring’ ou ‘poor coverage’). Cela vous
permet de le réinitialiser (voir annexe A). Cette fonction est utile si vous avez voyagé plus de 500 milles
récepteur hors tension et que vous devez initialiser
votre nouvelle position. (Le message EZinit apparaît
automatiquement si le récepteur doit être initialisé. Il
peut aussi apparaître en fonctionnement normal si l’antenne se trouve dans l’ombre ou que le récepteur est à
l’intérieur).
Si vous voyagez plus de
500 milles avec le récepteur hors tension, réinitialisez-le à votre nouvelle
position en utilisant la
fonction EZinit. Pour
accéder à EZinit, appuyez
sur ENTER à partir de la
page Satellites, avant
toute acquisition de
satellite.
13
GPS12 French.qxd
4/4/00
REFERENCE
Niveau des piles,
Rétro-éclairage &
Nettoyage d’urgence
4:40 PM
Page 14
Indicateur de niveau de charge des piles
La page Satellites présente aussi un indicateur de
niveau de charge des piles, situé à gauche de la carte du
ciel. Il affiche la puissance des piles du récepteur.
L’indicateur n’apparaît pas si le récepteur est branché
sur une source extérieure.
I
L’indicateur de niveau de charge des piles est
calibré pour des piles alcalines. Les différences
de tension affichent de façon différente le
niveau des piles au Nickel/cadmium et au
lithium. Aucune autre fonction du récepteur
n’en est affectée.
Le GPS 12 présente une pile interne au lithium qui
préserve la mémoire du récepteur quand il n’est ni sur
piles ni sur source extérieure.
Rétro-éclairage d’écran
Le GPS 12 possède un rétro-éclairage d’écran.
Activez-le en appuyant brièvement sur la touche B.
Note : un icône en forme d’ampoule apparaît sur la
page Satellites quand le rétro-éclairage est actif.
Quand le rétro-éclairage
est activé, un icône en
forme d’ampoule apparaît
sur la page Satellites.
Fonction Nettoyage d’urgence
A la lumière du jour,
utilisez l’icône pour déterminer si le rétro-éclairage
est actif.
Vous pouvez effacer rapidement la mémoire du
GPS 12 en quatre étapes. Cela supprime toutes les données enregistrées, y compris les routes, waypoints et
tracés de route.
Pour effacer toutes les données enregistrées :
1. Assurez-vous que le GPS 12 est hors tension.
2. Tandis que vous maintenez la touche M, appuyez
sur la touche B pour mettre le récepteur sous tension. Un message d’avertissement apparaît.
L’instruction ‘Yes?’ est en surbrillance pour confirmer
votre choix
3. Si vous ne voulez pas effacer toutes les données,
appuyez sur R et sur E pour annuler le nettoyage
d’urgence.
Quand vous activez la
fonction
Nettoyage
d’Urgence, il vous est
demandé de confirmer
votre décision.
14
4. Si vous voulez effectivement effectuer le nettoyage
d’urgence, appuyez sur E pour confirmer.
GPS12 French.qxd
4/4/00
4:40 PM
Page 15
Page Position
La seconde page dans l’enchaînement des pages
principales est la page Position. Cette page vous
indique où vous vous trouvez, dans quelle direction
vous vous dirigez et à quelle vitesse. Elle est très utile
quand vous voyagez sans waypoint de destination actif.
L’affichage graphique de la route, en haut de la page,
indique la direction dans laquelle vous vous dirigez
(pendant que vous vous déplacez).
Juste au-dessous se trouvent les champs des route,
vitesse et odomètre de voyage (par défaut). La route
‘Track’ est la direction “compas” représentant votre
route sol et la vitesse ‘Speed’ est la vitesse à laquelle
vous vous déplacez. Le coin inférieur gauche de la page
affiche vos latitude et longitude actuelles en degrés et
minutes. Le GPS 12 utilise ces informations de base
pour marquer les positions exactes par des waypoints
qui vous guident d’un endroit à un autre. Le coin
inférieur droit de la page contient le champ altitude
(par défaut). Au-dessous de ce champ se trouve l’horloge 12 ou 24 heures.
Les deux champs odomètre de voyage et altitude
sont personnalisables et tous les deux proposent un
odomètre de voyage, un chronomètre de voyage ou du
temps écoulé. De cette façon, vous êtes toujours sûr de
voir cette information quelque soit l’option sélectionnée
pour l’autre champ personnalisable.
Les options suivantes sont disponibles sur la page
Position :
Odomètre de voyage ‘TRIP’— distance
totale du voyage depuis la dernière remise à
zéro.
REFERENCE
Page Position
La vitesse et la route
affichées à la page
Position peuvent fluctuer
à faibles vitesses (où
quand vous êtes immobile), à cause des erreurs
de positionnement causées
par la Disponibilité
Sélective.
Chronomètre de voyage ‘TTIME’—
temps cumulé pendant lequel une vitesse sol
a été maintenue depuis la dernière remise à
zéro.
Temps écoulé ’ELPSD’— heures et minutes depuis la dernière remise à zéro.
Vitesse moyenne ‘AVSPD’— vitesse
moyenne réalisée.
Vitesse maximale ‘MXSPD’— vitesse
maximale atteinte depuis la dernière remise
à zéro.
Altitude ‘ALT’— distance verticale par
rapport au niveau de la mer.
A la page Position, les
champ personnalisables
vous donnent le choix
parmi
un
éventail
d’informations.
15
GPS12 French.qxd
4/4/00
REFERENCE
Champs
Vitesse maxi.
& Altitude
4:40 PM
Page 16
Pour remettre à zéro le chronomètre, le compteur
de vitesse ou l’odomètre :
1. Mettez en surbrillance le champ personnalisable et
appuyez sur E.
2. Appuyez sur E pour confirmer ou sur Q pour
sortir.
Les champs odomètre de voyage, chronomètre de
voyage et vitesse moyenne sont liés. La remise à zéro de
l’une des options dans un champ personnalisable remet
automatiquement à zéro les données des autres champs.
Cela permet d’être sûr que les informations affichées
dans ces champs correspondent toutes au voyage actuel.
Champ Vitesse maximale
Pour obtenir la lecture la plus précise possible de la
vitesse moyenne, gardez en mémoire qu’à cause de la
sensibilité de l’antenne du GPS 12, votre vitesse maximale peut inclure les effets d’un mouvement rapide
comme le balancement du bras au bout duquel vous
tenez le récepteur.
Le fait de choisir ‘Reset’
pour l’odomètre de voyage
efface le kilométrage
précédent et remet
l’odomètre à zéro.
Pour remettre à zéro le champ vitesse maximale :
1. Mettez en surbrillance le champ ‘maximum speed’ et
appuyez sur E.
2. Appuyez sur E pour confirmer l’instruction
‘RESET?’.
Champ Altitude
Quand le GPS 12 est en cours d’acquisition des
satellites ou en navigation en mode 2D, la dernière altitude connue est utilisée pour calculer votre position.
Vous pouvez entrer manuellement votre altitude pour
plus de précision. Quand le GPS 12 a une couverture
en 2D, le fait d’entrer votre altitude approximative permet au récepteur de calculer un point en 3D.
Pour entrer une altitude :
1. Mettez en surbrillance le champ ‘alt’ et appuyez sur
E.
2. Entrez une valeur et appuyez sur E.
Vous pouvez saisir une
altitude connue pour aider
le GPS 12 à établir une
position en 3D.
16
GPS12 French.qxd
4/4/00
4:40 PM
Page 17
Marquer une position
Le GPS 12 permet de marquer et d’enregistrer
jusqu’à 500 waypoints de position. Un waypoint peut
être entré en faisant un point électronique instantané,
en entrant les coordonnées manuellement (p. 24) ou en
utilisant les relèvement et distance par rapport à une
position connue (p. 24).
REFERENCE
Moyenne
des positions
Pour marquer votre position actuelle :
1. Appuyez sur M. La page ‘Mark position’ (marquer
la position) apparaît, montrant la position capturée et
un nom par défaut de trois chiffres.
2. Pour sauvegarder le nom par défaut et le symbole,
appuyez sur E pour confirmer l’instruction
‘Save?’.
Fonction Moyenne des positions
La fonction Moyenne des positions du GPS 12 aide
à réduire les effets de la Disponibilité Sélective sur les
erreurs de positionnement quand on marque un
waypoint.
1. Après avoir appuyé sur la touche M mettez en surbrillance le champ ‘AVERAGE?’ et appuyez sur E.
Le champ Facteur de qualité ‘FOM’ affiche la précision estimée de la position moyennée. Note : Quand
le GPS 12 calcule le ‘FOM’, sa valeur fluctue avant de
se stabiliser.
Après avoir lancé la fonction Moyenne des positions, un Facteur de qualité s’affiche et le champ
‘SAVE?’ passe automatiquement en surbrillance.
2. Le récepteur continue de faire la moyenne jusqu’à ce
que vous mettiez en surbrillance ‘SAVE?’ et appuyiez
sur E.
Pour entrer un nom de waypoint différent :
1. Mettez en surbrillance le champ du nom de waypoint
et appuyez sur E.
2. Faites les modifications voulues et appuyez sur E.
3. Mettez en surbrillance ‘SAVE?’ et appuyez sur E.
Note : Pour entrer un symbole ou un commentaire
de waypoint différent, voir p. 25.
Pour ajouter un waypoint à une route :
1. Mettez en surbrillance le champ ‘add to route number’ et appuyez sur E.
2. Entrez le numéro de la route et appuyez sur E
pour confirmer le numéro de route et de nouveau sur
E pour sauvegarder le waypoint.
Le GPS 12 enregistre les
nouveaux waypoints avec
un nombre par défaut de
trois chiffres. Pour ajouter
le waypoint à une route,
entrez le numéro de la
route voulue, mettez en
surbrillance ‘SAVE?’ et
appuyez sur ENTER.
17
GPS12 French.qxd
4/4/00
REFERENCE
Waypoints
voisins & Liste
des waypoints
4:40 PM
Page 18
Pages Waypoints
Le GPS 12 possède trois pages vous permettant de
gérer rapidement jusqu’à 500 waypoints. On peut
accéder à ces pages : Waypoints voisins, Liste des
Waypoints et Définition d’un waypoint, par la page
Menu.
Pour sélectionner une page de waypoint :
1. Allez à la page Menu et mettez en surbrillance une
option de page waypoint.
2. Appuyez sur E.
Page Waypoints voisins
La page Waypoints voisins montre les neuf waypoints
les plus proches se trouvant dans les 100 milles de votre
position actuelle, avec les relèvement et distance indiqués
pour chacun des waypoints. Cette page permet aussi d’extraire une page Définition d’un waypoint ou d’effectuer
une navigation directe ‘GOTO’ vers un waypoint sélectionné directement dans la liste.
Pour sélectionner un sousmenu de waypoint, mettez
en surbrillance l’option
désirée et appuyez sur
ENTER.
Pour revoir la page Définition d’un waypoint d’un
waypoint sélectionné :
1. Mettez en surbrillance le waypoint désiré.
2. Appuyez sur E.
Pour retourner à la page Waypoints voisins :
1. Mettez en surbrillance ‘DONE?’.
2. Appuyez sur E.
Pour aller vers un waypoint en surbrillance dans
la liste :
1. Mettez en surbrillance le waypoint désiré et appuyez
sur G.
2. Appuyez sur E.
Page Liste des waypoints
Page waypoints voisins
Le relèvement ‘BRG’ et la
distance ‘DST’ pour les
neuf waypoints les plus
proches sont mis à jour en
continu.
18
La page Liste des waypoints fournit une liste complète de tous les waypoints actuellement enregistrés
dans le GPS 12 et de leur symbole correspondant. Le
nombre total des waypoints libres et utilisés est aussi
indiqué. A partir de la page Liste des waypoints, vous
pouvez extraire une page Définition d’un waypoint,
supprimer tous les waypoints personnels, supprimer les
waypoints par symboles, ou revoir un waypoint sélectionné et effectuer un ‘GOTO’ vers lui.
Pour supprimer tous les waypoints personnels :
1. Mettez en surbrillance ‘DELETE WPTS?’ et appuyez
sur E
GPS12 French.qxd
4/4/00
4:40 PM
Page 19
Page Liste des waypoints (suite)
Une fenêtre d’options apparaît vous demandant si
vous voulez supprimer tous les waypoints personnels ou
si vous voulez supprimer les waypoints par symboles.
1. Mettez en surbrillance soit ‘ALL’ (tous) soit ‘SYMBOL’
et appuyez sur E.
REFERENCE
Liste des wpts &
Waypoints de
proximité
Si vous mettez ‘SYMBOL’ en surbrillance, il vous
est demandé de sélectionner un symbole.
1. Sélectionnez le symbole à supprimer et appuyez sur
E.
2. Appuyez sur E pour confirmer le message
‘DONE’, mettez en surbrillance ‘YES?’ et appuyez sur
E.
Note : Cette fonction est pratique pour supprimer
les waypoints temporaires créés par la fonction Retour.
Waypoints de proximité
La fonction Waypoints de proximité du GPS 12 vous
alerte quand vous vous rapprochez trop de waypoints
représentant des dangers. Cette fonction permet de créer
jusqu’à neuf waypoints de proximité et de définir un cercle d’alarme pour chacun des waypoints. Si vous pénétrez
dans un cercle, un message vous en avertit.
Pour entrer un waypoint de proximité à partir de
la page Menu :
1. Mettez en surbrillance ‘PROXIMITY WPTS’ et appuyez
sur E.
Supprimer les waypoints
par symbole permet de
supprimer un groupe particulier de waypoints sans
perdre tous les autres
waypoints.
2. Mettez en surbrillance le premier champ de waypoint
vide et appuyez sur E.
3. Utilisez les touches U ou D pour faire défiler les
waypoints enregistrés jusqu’à ce que le waypoint
désiré apparaisse.
4. Appuyez sur E. Le champ Distance ‘DST’ passe
automatiquement en surbrillance. Entrez la distance désirée.
5. Appuyez sur la touche E.
Pour revoir ou ôter un waypoint de proximité :
1. Utilisez U et D pour sélectionner un waypoint de
proximité et appuyez sur E.
2. Mettez en surbrillance ‘REVIEW?’ ou ‘REMOVE’ et
appuyez sur E.
Si ‘REVIEW?’ a été choisi, la page Définition du
waypoint apparaît et vous pouvez effectuer des modifications sur le waypoint. Si ‘REMOVE?’ a été choisi, la
page Waypoints de proximité réapparaît, le waypoint
étant supprimé. Appuyez sur Q ou P pour
retourner à la page Menu.
Editez rapidement des
waypoints en mettant en
surbrillance le nom du
waypoint et en appuyant
sur ENTER.
19
GPS12 French.qxd
4/4/00
REFERENCE
Définition d’un
waypoint &
Waypoints de
référence
4:40 PM
Page 20
Page Définition d’un waypoint
Nom du
waypoint
Coordonnées
de la position
Commentaire sur
le waypoint
Waypoint
de référence
Distance depuis
le waypoint
de référence
Relèvement à
partir du
waypoint de
référence
Instructions
Les fonctions élaborées de
planification des waypoints du GPS 12 permettent de créer de nouveaux
waypoints et de vous
entraîner à la navigation
sans mettre un pied
dehors.
Si vous créez un nouveau
waypoint en entrant ses
coordonnées à partir
d’une carte, il est possible
que vous ayez besoin de
réajuster sa position une
fois
sur
place.
Pour redéfinir les coordonnées de la position
d’un waypoint existant, à
partir de la page
Définition d’un waypoint,
mettez simplement en surbrillance le champ ‘DST’
et appuyez sur ENTER.
Utilisez
la
flèche
GAUCHE pour remettre
la distance à 0.00, et
appuyez sur ENTER pour
c o n f i r m e r .
Les anciennes coordonnées sont remplacées par
les coordonnées de votre
position actuelle (vous
devez avoir une position
valide en 2D ou en 3D).
20
La page Définition d’un waypoint permet de créer
de nouveaux waypoints manuellement ou de revoir et
éditer les coordonnées, symboles et commentaires des
waypoints. Elle est également utilisée pour supprimer
un waypoint individuel de la mémoire (voir p. 26).
Pour créer un nouveau waypoint manuellement, vous
devez connaître les coordonnées de sa position ou les
distance et relèvement approximatifs à partir d’un waypoint existant.
Pour créer un waypoint en entrant ses coordonnées :
1. A partir de la page Définition d’un waypoint, mettez en
surbrillance ‘NEW?’ et appuyez sur E.
2. Entrez le nom du waypoint et appuyez sur E.
3. Appuyez sur E pour sélectionner un symbole de
waypoint, faites votre choix et appuyez sur E.
4. Mettez en surbrillance l’instruction ‘DONE?’ et appuyez
sur E pour retourner à la page du waypoint.
5. Mettez en surbrillance le champ ‘position’, entrez votre
position et appuyez sur E.
6. Appuyez sur E pour confirmer le message ‘DONE’.
Waypoints de référence
Pour créer un nouveau waypoint manuellement sans
connaître les coordonnées de sa position, vous devez
entrer ses relèvement et distance à partir d’un waypoint
existant ou de votre position actuelle.
Pour créer un nouveau waypoint par rapport à un
waypoint enregistré :
1. A partir de la page Définition d’un waypoint, mettez en
surbrillance ‘NEW?’ et appuyez sur E.
2. Entrez un nom de waypoint et appuyez sur E.
GPS12 French.qxd
4/4/00
4:40 PM
Page 21
Waypoints de référence (suite)
3. Mettez en surbrillance le champ ‘reference’ et
appuyez sur E.
4. Entrez un nom de waypoint de référence (ou laissez le
champ vide pour utiliser votre position actuelle) et
appuyez sur E.
REFERENCE
Symboles de
waypoints &
Commentaires
5. Entrez les relèvement et distance du waypoint de
référence à votre nouveau waypoint.
6. Appuyez sur E pour confirmer le message ‘DONE?’.
Symboles de waypoints
Le GPS 12 permet d’affecter l’un des symboles à
chacun des waypoints pour les repérer plus facilement
sur l’écran de carte. A partir de la page Symboles, vous
pouvez aussi choisir la façon dont le waypoint apparaît
sur la carte.
Pour sélectionner un symbole de waypoint :
1. Mettez en surbrillance le champ du symbole et
appuyez sur E.
2. Utilisez la touche flèches pour sélectionner le symbole désiré et appuyez sur E.
3. Le curseur passe au champ ‘Display’ où vous pouvez
sélectionner les informations sur le waypoint qui s’afficheront sur la carte.
Les symboles fournissent
immédiatement plus d’informations sur un waypoint qu’un simple nom.
4. Appuyez sur E et sélectionnez l’une des options
d’affichage suivantes : ‘name with symbol’ (nom et
symbole), ‘symbol only’ (symbole seul) ou ‘comment
with symbol’ (commentaire et symbole).
5. Appuyez sur E pour confirmer le choix et de nouveau sur E pour confirmer le message ‘DONE’.
Commentaires sur les waypoints
Chaque waypoint enregistré dans le GPS 12 possède un champ commentaire de 16 caractères. Le commentaire par défaut est la date et l’heure TU (Temps
moyen de Greenwich) de la création du waypoint.
Pour changer ou ajouter un commentaire :
1. Mettez en surbrillance le champ ‘comment’.
2. Appuyez sur E.
Note : Vous pouvez effacer le champ ‘comment’
en appuyant sur le côté gauche de la touche flèche.
Le champ du commentaire
de waypoint reçoit
automatiquement la date
et l’heure de création du
waypoint. Vous pouvez
entrer un commentaire
personnel de 16 caractères à tout moment.
3. Entrez le commentaire voulu.
4. Appuyez sur E.
21
GPS12 French.qxd
4/4/00
REFERENCE
Changer le nom,
supprimer &
scanner les
waypoints
4:40 PM
Page 22
Changer le nom des waypoints et les supprimer
Les champs des fonctions de modification du nom
et de suppression sont situés sur le côté droit de la page
Définition du waypoint.
Pour changer le nom d’un waypoint enregistré :
1. Mettez en surbrillance ‘RENAME?’ et appuyez sur
E.
2. Entrez le nouveau nom de waypoint et appuyez sur
E.
3. Appuyez sur E pour confirmer le message ‘Yes?’.
Pour supprimer un waypoint enregistré :
1. Mettez en surbrillance ‘DELETE?’ et appuyez sur
E.
2. Mettez en surbrillance ‘Yes’ et appuyez sur E.
Si vous enregistrez rapidement des waypoints en
appuyant sur MARK puis
ENTER, en leur donnant
ainsi un nom par défaut,
vous pouvez par la suite
changer leur nom. Le nom
de tous les waypoints peut
être modifié à tout
moment.
Note : Pour supprimer un waypoint faisant partie
d’une route, premièrement ôtez le waypoint de la route
(voir p. 34) puis supprimez-le. Si vous essayez de supprimer un waypoint qui fait partie d’une route, vous
obtiendrez un message : ‘Route Waypoint Can’t be
Deleted’ (le waypoint de route ne peut pas être
supprimé).
Scanner les Waypoints
Si vous entrez manuellement un nom de waypoint,
la fonction de recherche du GPS 12 va automatiquement afficher ce qui correspond au(x) premier(s) caractère(s) numérique(s) ou alphabétique(s) déjà saisi(s).
Cela évite d’avoir à toujours ressaisir le nom complet
des waypoints.
Pour scanner les waypoints à partir d’un champ
de waypoint :
1. Mettez en surbrillance le champ du nom de waypoint
et appuyez sur E.
2. Appuyez sur le côté gauche de la touche flèches pour
effacer le champ du nom.
3. Faites défiler les waypoints.
Scanner des waypoints à
partir de la page
Définition d’un waypoint
donne un accès immédiat
à des informations spécifiques d’un waypoint.
22
Note : La fonction recherche du GPS 12 propose le
premier waypoint qui correspond au(x) caractère(s) que
vous avez déjà entré(s). S’il y a plus d’un waypoint commençant par le(s) même(s) chiffre(s) ou lettre(s), passez
au caractère suivant et ainsi de suite.
4. Quand vous trouvez le waypoint désiré, appuyez sur
E.
GPS12 French.qxd
4/4/00
4:41 PM
Page 23
Sélectionner une destination directe ‘GOTO’
Le GPS 12 offre quatre façons de naviguer vers une
destination : les navigations ‘GOTO’, ‘MOB’, Retour et
Route. La méthode de base pour sélectionner une destination est la fonction ‘GOTO’ qui permet de choisir
n’importe quel waypoint comme destination et de calculer rapidement une route à partir de votre position
actuelle.
REFERENCE
Sélectionner
les fonctions
GOTO & MOB
Pour activer la fonction ‘GOTO’ :
1. Appuyez sur G.
2. Sélectionnez le waypoint vers lequel vous voulez naviguer et appuyez sur E.
Quand un waypoint ‘GOTO’ a été activé, la page
Compas ou Autoroute fournit un guidage de direction
vers la destination jusqu’à ce que la fonction ‘GOTO’
soit annulée ou que le récepteur ait terminé la navigation sur la route active (voir p. 34).
Pour annuler un ‘GOTO’ actif :
1. Appuyez sur la touche G.
2. Mettez en surbrillance ‘CANCEL GOTO?’ et appuyez
sur E.
Sélectionnez un waypoint
de destination dans la liste
‘GOTO Waypoint’.
Fonction Homme à la mer
La fonction ‘MOB’ (Homme à la mer) du GPS 12
permet simultanément et rapidement de marquer une
position et de calculer la route vers cette position déjà
dépassée.
Pour activer le mode ‘MOB’ :
1. Appuyez deux fois sur G. La page Goto waypoint
apparaît, ‘MOB’ étant sélectionné.
2 Appuyez sur E pour commencer la navigation
‘MOB’.
Le GPS 12 vous guide maintenant vers le waypoint
‘MOB’ jusqu’à ce que le ‘GOTO MOB’ soit annulé. Si
vous voulez sauvegarder le waypoint ‘MOB’ assurezvous d’en changer le nom ou il sera écrasé à la
prochaine activation de la fonction ‘MOB’.
Quand le mode ‘MOB’ a
été activé, un guidage de
direction est fourni par la
page
Compas
ou
Autoroute. La nouvelle
activation de ‘MOB’
écrase le waypoint ‘MOB’
précédent.
23
GPS12 French.qxd
4/4/00
REFERENCE
Retour
4:41 PM
Page 24
Navigation ‘TracBack’ (Retour)
La fonction Retour, brevetée par GARMIN permet
de retracer votre cheminement en utilisant le tracé de
route automatiquement enregistré par le récepteur.
Cette fonction évite d’avoir à marquer des waypoint tout
au long de la route et de créer et activer une route pour
retourner au point de départ du voyage. Trois options
d’enregistrement sont disponibles :
Off—aucun tracé n’est enregistré.
Fill—un tracé est enregistré jusqu’à ce que la
mémoire soit saturée.
Wrap—un tracé est enregistré en continu, en
boucle dans la mémoire disponible (remplaçant les
données les plus anciennes par les nouvelles).
Pour sélectionner une option de tracé de route :
1. Mettez en surbrillance le champ ‘record’ et appuyez sur
E, sélectionnez une option et appuyez sur E.
AVERTISSEMENT
Le fait de désactiver l’enregistrement du tracé de
route rend inutilisable la
fonction Retour.
Quand une route Retour est activée, elle vous
ramène au plus ancien point du tracé de route
mémorisé. Il est donc conseillé d’effacer le tracé de
route en mémoire au début de chaque voyage.
Pour effacer le tracé de route et définir le point de
départ en vue d’une route Retour :
1. A partir de la page Carte, appuyez sur E, mettez
en surbrillance l’option ‘track setup’ (réglage du tracé)
et appuyez sur E.
2. Mettez en surbrillance ‘CLEAR LOG?’ (effacer le tracé)
et appuyez sur E, mettez en surbrillance ‘Yes?’ et
appuyez sur E.
Pour activer une route Retour :
1. Appuyez sur G, mettez en surbrillance
‘TRACBACK?’ et appuyez sur E.
Mettez en surbrillance le
message ‘Tracback?’ et
appuyez sur ENTER pour
commencer la navigation
Retour.
24
Quand la fonction Retour a été activée, le GPS 12
prend le tracé de route actuellement mémorisé et le
divise en segments. Jusqu’à 30 waypoints temporaires
sont créés pour marquer les caractéristiques les plus
importantes du tracé de route et suivre au plus près
possible le cheminement suivi. Ces points sont repérés
par un nombre ‘T001’ sur la liste des waypoints et par
le symbole ‘T’ sur la page Carte.
La page Route active apparaît, montrant une route
partant de votre position actuelle vers le point le plus
ancien du tracé de route mémorisé. Un guidage de
direction vers chaque waypoint est fourni jusqu’au
point de départ du tracé de route. Note : Vous pouvez
supprimer un waypoint Retour d’une route, mais seulement si la route n’est pas active.
GPS12 French.qxd
4/4/00
4:41 PM
Page 25
Astuces pour utiliser la fonction Retour
• Toujours effacer le tracé de route à l’endroit précis
où vous voulez revenir (départ de piste, véhicule,
etc.).
• L’option ‘record’ de la page Réglage du tracé de
route doit être réglée sur ‘wrap’ ou sur ‘fill’.
• Deux points de tracé au moins doivent être
mémorisés pour pouvoir créer une route Retour.
• S’il n’y a pas suffisamment de waypoints en
mémoire pour créer une route Retour, vous en
serez averti par un message ‘Waypoint memory
full’ et le récepteur utilisera n’importe quels waypoints disponibles pour créer une route Retour en
insistant sur la partie proche de la destination (le
plus ancien des points du tracé de route
mémorisé).
• Si l’option ‘method’ de la page Réglage du tracé
de route est réglée avec un intervalle de temps, la
route Retour peut ne pas suivre votre chemin
exact (conserver le réglage des critères sur ‘automatic’ assure toujours la route Retour la plus
détaillée).
• Si le récepteur est éteint ou si vous perdez la couverture satellite pendant votre voyage, la route
Retour dessine simplement une ligne droite entre
un point quelconque à l’endroit où la couverture
a été perdue et où elle a été retrouvée.
• Si les changements de direction et de distance de
votre tracé de route sont très complexes, 30 waypoints peuvent ne pas suffire pour enregistrer
précisément votre cheminement. Le récepteur
affecte alors les 30 waypoints aux points les plus
significatifs de votre route et simplifie les segments comportant le moins de changements de
direction.
• Pour sauvegarder une route Retour, copiez la
route 0 sur une route mémoire libre avant d’activer une nouvelle route Retour. Le fait
d’activer de nouveau la fonction Retour ou une
route mémoire écrase la route Retour existante.
• Quand une route Retour est activée, le récepteur
efface automatiquement tous les waypoints temporaires contenus dans les routes 1 à 19. S’il y a
des waypoints temporaires dans les routes 1 à 19,
le récepteur crée autant de nouveaux waypoints
temporaires en leur affectant les premiers
numéros de trois chiffres disponibles. (Vous pouvez aussi supprimer tous les waypoints temporaires mémorisés en utilisant la méthode ‘delete
by symbol’ décrite p. 22).
REFERENCE
Retour
La fonction Retour vous
ramène, en suivant votre
tracé de route, au point le
plus ancien mémorisé.
Le tracé de route est divisé
en segments avec des waypoints temporaires pour
créer une route Retour
jusqu’au départ du tracé
de route.
25
GPS12 French.qxd
REFERENCE
Routes
4/4/00
4:41 PM
Page 26
Navigation avec les routes
Avec le GPS 12, la dernière forme de navigation vers
une destination consiste à créer une route personnelle.
La fonction de navigation par Routes permet de planifier un itinéraire et de naviguer en le suivant d’un endroit
à un autre en utilisant un ensemble de waypoints
prédéfinis. Les Routes sont souvent utilisées quand il
n’est pas pratique, sûr ou possible de naviguer en ligne
droite vers une destination particulière (par exemple
passer par des hauts fonds ou un terrain impraticable).
('active to' waypoint)
✮
✮
Waypoint 2
✮
Waypoint ‘to’
(wpt actif de destination)
Segment
actif
Waypoint
1
('active from' waypoint)
Waypoint 1
Waypoint ‘from’
(wpt actif passé)
Les routes sont divisées en segments ‘legs’. Le waypoint vers lequel vous vous dirigez dans le segment est
appelé le waypoint ‘to’ (wpt actif de destination) et le
waypoint que vous venez de passer le waypoint ‘from’
(wpt actif passé). La ligne reliant le waypoint ‘from’ au
waypoint ‘to’ est appelée ‘active leg’ (segment actif).
Quand vous activez une route avec le GPS 12, il
sélectionne automatiquement le segment de route le
plus proche de votre position comme segment actif. Au
moment où vous dépassez chaque waypoint de la route,
le récepteur enchaîne automatiquement et sélectionne le
waypoint suivant comme waypoint actif ‘to’.
26
GPS12 French.qxd
4/4/00
4:41 PM
Page 27
REFERENCE
Page Définition de route
Numéro de
route
Champ
commentaire
Segment de
route désirée
Longueur
du segment
Page Définition
de route
Longueur
totale
Champ
Copier
Instructions
La dernière méthode de navigation vers une destination avec le GPS 12 consiste à créer une route personnelle. Le GPS 12 permet de créer et d’enregistrer
jusqu’à 20 routes de 30 waypoints chacune.
La fonction Navigation sur route permet de planifier une route d’un endroit à un autre en utilisant un
ensemble de waypoints prédéfinis. Les routes sont souvent utilisées quand il n’est pas pratique, sûr ou possible de naviguer en ligne droite vers une destination
particulière (par exemple des hauts fonds ou un terrain
impraticable).
Le bas de la page Définition de route présente
divers champs de fonctions permettant de copier, effacer, inverser ou activer la route affichée. Les routes 1 à
19 servent de routes mémoire. La route 0 sert toujours
de route active sur laquelle vous naviguez. Si vous
désirez sauvegarder une route se trouvant actuellement
en route 0, assurez-vous de la copier sur une autre
route libre ou elle sera écrasée à la prochaine activation
d’une route.
Les routes peuvent être copiées, effacées, inversées
et activées à partir de la page Définition de route.
Les routes permettent
d’enregistrer et d’utiliser
des groupes de waypoints
utilisés
fréquemment
ensemble.
Pour sélectionner la page Définition de route :
1. Mettez en surbrillance ‘ROUTES’ sur la page Menu et
appuyez sur E.
Le champ du numéro de route est affiché en haut
de la page avec un champ de commentaire de 16 caractères au-dessous. Si aucun commentaire personnel n’est
entré, le champ affiche les premier et dernier waypoints
de la route. La liste des waypoints, à gauche, accepte
jusqu’à 30 waypoints pour chaque route, avec des
champs pour la route désirée et la longueur de chaque
segment. La longueur totale de la route est indiquée audessous de la liste des waypoints.
Entrez chaque waypoint
dans l’ordre où vous
voulez les suivre. Si vous
entrez un waypoint qui
n’est pas mémorisé, vous
devrez définir sa position
à la page Définition d’un
waypoint.
27
GPS12 French.qxd
4/4/00
REFERENCE
Utiliser les
routes
4:41 PM
Page 28
Créer des routes et les utiliser pour naviguer
Créer une route à partir de la page Définition de
route :
1. Mettez en surbrillance le champ Numéro de route et
appuyez sur E.
2. Entrez un numéro de route et appuyez sur E.
(Seules les routes libres sont disponibles).
3. Appuyez sur E pour commencer la saisie du commentaire sur la route.
4. Entrez votre commentaire et appuyez sur la touche
E.
5. Entrez le premier waypoint de votre route et appuyez
sur E. Comme vous continuez d’entrer le reste
des waypoints, la liste se déroule automatiquement
vers le bas.
Vous pouvez utiliser
jusqu’à 16 caractères pour
personnaliser le nom
d’une route. Le nom par
défaut est le premier waypoint et le dernier waypoint de la route.
Quant vous activez une route, le segment de route
le plus proche de votre position est automatiquement
sélectionné comme segment actif. Au fur et à mesure
que vous passez chaque waypoint de la route, le récepteur enchaîne automatiquement et sélectionne le waypoint suivant comme waypoint actif.
Activer et inverser les routes
Une fois qu’une route a été saisie, elle peut être soit
activée dans l’ordre défini soit inversée à partir de la
page Définition d’une route. Le processus d’activation
ou d’inversion d’une route enregistrée utilise une route
mémoire (routes 1 à 19) et la copie sur la route active
(route 0) pour la navigation. La route mémoire n’est
plus nécessaire maintenant, elle conserve sa forme et
son numéro d’origine.
Ce système permet d’obtenir une route active que
vous pouvez éditer pendant la navigation et sauvegarder
comme une route totalement nouvelle. Il faut la copier
de la route active vers une route mémoire libre pour la
sauvegarder car toute activation d’une nouvelle route ou
d’un Retour écrase la route 0.
Pour activer une route :
Pour activer une route,
mettez en surbrillance
l’instruction ‘ACT?’ et
appuyez sur ENTER.
1. A partir de la page Définition d’une route, mettez en
surbrillance le champ Numéro de route.
2. Entrez le numéro de route à activer et appuyez sur E.
3. Mettez en surbrillance ‘ACT?’ et appuyez sur E.
Pour activer une route en sens inverse :
1. Suivez les étapes ci-dessus, mais sélectionnez ‘INV?’
et appuyez sur E.
28
GPS12 French.qxd
4/4/00
4:41 PM
Page 29
Page Route active ‘Active Route’
Quand une route a été activée, la page Route active
affiche l’enchaînement des waypoints de la route avec
le temps nécessaire ‘ETE’ à votre vitesse actuelle et la
distance pour chaque waypoint. Tant que vous naviguez sur une route active, la page Route active prend
place dans l’enchaînement des pages principales du
récepteur. La page Route active permet aussi de changer le champ ‘ETE’ pour afficher la route désirée ‘DTK’
ou l’heure estimée d’arrivée ‘ETA’ pour chaque segment.
Vous pouvez aussi effacer ou inverser la route.
REFERENCE
Route active,
Copier &
Effacer
Pour afficher ‘DTK’ ou ‘ETA’ pour chaque segment :
1. Mettez en surbrillance ‘ETE’ et appuyez sur E.
2. Sélectionnez ‘DTK’ ou ‘ETA’ et appuyez sur E.
La page Route active permet aussi d’effacer (arrêter
la navigation) ou inverser la route active sans avoir à
utiliser la page Définition d’une route.
Pour inverser une route à partir de la page Route
active :
1. Mettez en surbrillance ‘INV?’ et appuyez sur E.
Pour arrêter la navigation sur route :
1. Sélectionnez ‘CLR?’ et appuyez sur E.
Copier et effacer les routes
La page Définition d’une route est aussi utilisée pour
copier une route vers un autre numéro de route. Cette
fonction est utile quand vous faites des modifications sur
une route active (ou Retour) et que vous voulez sauvegarder la route dans sa forme modifiée pour utilisation
future.
Page Route active
Quand vous avez une
route active, la page Route
active apparaît dans l’enchaînement des pages
principales après la page
Compas / Autoroute.
Pour copier une route :
1. Mettez en surbrillance le champ Numéro de route et
appuyez sur E.
2. Sélectionnez le numéro de route à copier et appuyez
sur E.
3. Mettez en surbrillance le champ ‘copy to’ et appuyez
sur E.
4. Faites défiler les routes disponibles et sélectionnez un
numéro de route de destination. (Seules les routes
libres sont disponibles). Appuyez sur E pour
copier la route.
Pour effacer une route de la mémoire :
1. Mettez en surbrillance le champ Numéro de route et
appuyez sur E.
2. Entrez le numéro de route et appuyez sur E.
3. Sélectionnez ‘CLR?’ et appuyez sur E.
4. Mettez en surbrillance ‘Yes?’ et appuyez sur E.
Pour copier une route,
sélectionnez une route
mémoire libre et appuyez
sur ENTER. Si vous sélectionnez une route qui est
déjà utilisée, vous en êtes
averti par le message
‘Route full’ (route pleine).
29
GPS12 French.qxd
4/4/00
REFERENCE
Editer les routes
& Navigation
directe GOTO
Utilisez la fenêtre des
menus pour sélectionner
la fonction d’édition
voulue.
4:41 PM
Page 30
Editer les routes
Après sa création, une route peut être éditée à tout
moment.
Pour éditer une route à partir de la page
Route active ou Définition d’une route :
1. Sélectionnez le waypoint que vous voulez éditer et
appuyez sur E.
Un menu des choix d’édition apparaît à l’écran avec
les options permettant de revoir, insérer, supprimer ou
changer le waypoint en surbrillance. Ce champ contient
les options suivantes :
• Review?— affiche la page Définition du
waypoint.
• Insert?— ajoute un nouveau waypoint avant le
waypoint sélectionné.
• Remove?— supprime le waypoint sélectionné.
• Change?— remplace le waypoint sélectionné par
un nouveau waypoint.
Vous pouvez supprimer un waypoint d’une route,
mais seulement si la route n’est pas active. Note : Editer
la route mémoire d’origine n’affecte pas la route 0. Si
vous voulez sauvegarder une version éditée de la route
0, sauvegardez-la sur une route mémoire libre.
Navigation directe avec ‘GOTO’
Au début de ce chapitre nous avons dit que le GPS 12
sélectionne automatiquement le segment de route le plus
proche de votre position comme segment actif. Vous êtes
donc guidé sur la route désirée de ce segment actif.
Remarquez que le premier waypoint sélectionné comme
waypoint de destination est sur le segment de route le
plus proche de votre position actuelle. Cela peut signifier
que vous pouvez ne pas naviguer vers le premier waypoint de la route active, mais vers le dernier. Si vous
préférez naviguer en dehors de l’enchaînement de la route
vous pouvez faire une navigation directe ‘GOTO’ à partir
de la page Route active.
Pour faire une navigation directe avec ‘GOTO’ à
partir de la page Route active :
Pour éditer ou revoir un
waypoint de route à partir
de la page Route active,
mettez en surbrillance le
waypoint désiré et
appuyez sur ENTER.
30
1. Mettez en surbrillance le waypoint désiré sur la route
et appuyez sur G.
2. Quand la page ‘GOTO Waypoint’ apparaît, le waypoint
étant en surbrillance, appuyez sur E.
Remarquez qu’après avoir atteint le waypoint de
navigation directe ‘GOTO’, le GPS 12 reprend automatiquement la navigation en enchaînant le reste de la
route et en utilisant la page à laquelle vous vous trouviez avant d’activer ‘GOTO’.
GPS12 French.qxd
4/4/00
4:41 PM
Page 31
Sélectionner une page de navigation personnelle
Quand vous avez sélectionné une destination
‘GOTO’ ou activé un Retour, ‘MOB’ ou une Route, le
GPS 12 fournit un guidage de direction vers la destination avec l’une des deux pages de navigation.
Page Compas
REFERENCE
Pages de
navigation
Page Autoroute
•La Page Compas (par défaut) offre une flèche
directionnelle vers la destination et un “compas”
graphique rotatif pour afficher la direction du voyage. La page Compas fournit un meilleur guidage
pour les voyages en voiture, à bicyclette, les randonnées, où la navigation en ligne droite est
généralement impossible.
•La Page Autoroute affiche une autoroute
graphique montrant votre déplacement par rapport à la route désirée, en insistant sur les écarts
de route (valeur et direction de votre écart). Cette
page présente aussi un indicateur d’écart de route
‘CDI’ (voir p. 38). La page Autoroute convient
bien pour les activités nautiques ou hors piste où
la navigation en ligne droite est possible.
Les deux pages offrent un affichage numérique des
relèvement et distance pour la destination ainsi que vos
vitesse et route sol actuelles. Vous pouvez passer d’une
page à l’autre à tout moment.
Pour passer à la page de
navigation Autoroute,
appuyez deux fois sur
ENTER.
Pour sélectionner l’une ou l’autre des pages :
1. Appuyez sur E à partir de la page de navigation
actuellement affichée et de nouveau sur E pour
changer de page.
Pour passer à la page de
navigation
Compas,
appuyez deux fois sur
ENTER.
31
GPS12 French.qxd
4/4/00
REFERENCE
4:41 PM
Page 32
Page de navigation personnelle (suite)
Pages de
navigation
“Compas”
graphique
Distance pour
le waypoint
Route sol
Champ personnalisable
Le champ ‘ETE’, situé en bas de chaque page, est un
champ personnalisable qui vous permet d’afficher un
choix de valeurs de navigation pour votre voyage.
Pour accéder au champ personnalisable :
Utilisez
le
champ
personnalisable
pour
personnaliser les pages de
navigation.
L’option ‘TRN’ (virage)
indique la valeur du
changement de direction
en degrés à opérer pour
vous diriger directement
vers la destination.
32
1. Mettez en surbrillance ‘ETE’ et appuyez sur E.
2. Utilisez la touche pivotante pour faire défiler les
options possibles.
Les options suivantes sont disponibles à partir des
pages de navigation :
Temps nécessaire estimé ‘ETE’— temps de voyage restant pour atteindre la destination sur la base
de vos vitesse et route actuelles.
Heure estimée d’arrivée ‘ETA’— heure d’arrivée
à destination, sur la base des vitesse et route sol
actuelles.
Route optimale à suivre ‘CTS’— relèvement qui
vous donnera la façon la plus efficace de rester sur
la route vers votre destination.
Ecart de route ‘XTK’— valeur de votre écart d’un
côté ou de l’autre par rapport à la route désirée. Ce
champ donne une représentation numérique de
l’échelle ‘CDI’.
Vitesse effective ‘VMG’— vitesse à laquelle vous
voyagez vers votre destination.
Changement de direction ‘TRN’— valeur en
degrés de la correction nécessaire pour voyager
directement vers la destination.
GPS12 French.qxd
4/4/00
4:41 PM
Page 33
REFERENCE
Utiliser la page Compas
Relèvement
vers le
waypoint
Waypoint
de destination
Page Compas
Flèche vers
le waypoint
Vitesse sol
La page Compas fournit un meilleur guidage de
direction que la page Autoroute pour les voyages à
faible vitesse (ex. marche) et pour les voyages comportant de nombreux changements de direction.
Le relèvement ‘BRG’ et la distance ‘DST’ pour le
waypoint sont affichés en haut de la page, au-dessous
du nom du waypoint de destination. La distance
affichée est la distance en ligne droite de votre position
actuelle au waypoint de destination. Le relèvement
indique la “route compas” exacte de votre positon à
votre destination.
Le milieu de la page présente un “anneau compas”
rotatif qui indique votre route sol tandis que vous vous
déplacez (route en haut) avec une flèche vers la destination en son centre. La flèche montre la direction de
votre destination par rapport à la direction dans laquelle vous vous déplacez. Par exemple, si la flèche indique
le haut, vous allez directement vers le waypoint. Si la
flèche indique une autre direction (gauche, droite, bas
etc.) tournez vers la flèche jusqu’à ce qu’elle indique le
haut puis continuez dans cette direction.
Le bas de la page affiche vos route ‘TRK’, vitesse
‘SPD’ et un champ personnalisable pour les ‘ETE’, ‘ETA’,
‘CTS’, ‘XTK’, ‘VMG’ ou ‘TRN’.
Quand vous êtes à une minute de votre destination,
(sur la base de vos vitesse et route sol actuelles), le
GPS 12 vous en avertit par un message clignotant à
l’écran.
Dans cet exemple, la page
Compas indique que vous
voyagez en direction de
l’ouest (261 degrés) et que
le waypoint de destination
est au nord (291 degrés)
par rapport à votre route
actuelle.
Dans cet exemple, la page
Compas indique que vous
voyagez en direction du
nord (350 degrés) et le
waypoint de destination
est à l’ouest (291 degrés)
par rapport à votre direction de voyage actuelle.
33
GPS12 French.qxd
4/4/00
REFERENCE
Page Autoroute
4:41 PM
Page 34
Utiliser la page Autoroute
Relèvement
vers le
waypoint
Route sol
Distance pour
le waypoint
Vitesse sol
Waypoint
de destination
Autoroute
graphique
Echelle CDI
Champ
personnalisable
Dans cet exemple, la page
Autoroute indique que
vous êtes à gauche de
votre route. Dirigez-vous
vers la droite pour retrouver la route. Remarquez
que la page Autoroute
montre le sens du changement de direction à
effectuer. Si l’autoroute
mène tout droit en haut de
la page, conservez votre
direction actuelle.
Si vous vous écartez de
trop de la route, un message apparaît vous indiquant quelle direction
suivre pour rejoindre la
route de façon optimale.
34
La page Autoroute du GPS 12 offre un guidage de
direction graphique vers un waypoint de destination, en
insistant sur la route en ligne droite et les valeur et
direction de votre écart. Les relèvement et distance pour
un waypoint, de même que les route et vitesse actuelles,
sont affichés en haut de l’écran.
Quand vous vous dirigez vers une destination, le
centre de l’écran offre un guidage visuel vers le waypoint sur une “Autoroute” graphique mobile. Votre position actuelle est représentée par un diamant au centre
de l’échelle d’écart de route. La ligne au milieu de l’autoroute représente votre route désirée. Comme vous
naviguez vers un waypoint, l’autoroute se déplace indiquant la direction de votre écart par rapport à la position du diamant sur l’échelle CDI. Quand l’autoroute
pointe droit vers le haut de l’écran, le waypoint est dans
l’axe. Si le waypoint de destination est à gauche, le haut
de l’autoroute va vers la gauche et vice versa. Pour
rester sur la route, dirigez-vous simplement dans la
direction que l’autoroute indique (gauche ou droite)
jusqu’à ce qu’elle pointe droit vers le haut de la page.
Si vous vous écartez de la route désirée de plus
d’1/5 de l’échelle choisie pour le CDI, la distance exacte
de votre écart s’affiche à l’endroit ou l’échelle CDI apparaît d’habitude. Si vous vous écartez trop de la route,
(l’autoroute a disparu), un message apparaît pour vous
indiquer la direction à suivre pour rejoindre la route.
(Pour instructions sur le réglage de cette échelle, voir
p. 48). Comme vous approchez d’un waypoint, une
ligne d’arrivée horizontale se déplace vers le bas de l’autoroute. Quand la ligne d’arrivée atteint l’échelle CDI,
vous êtes arrivé à destination.
GPS12 French.qxd
4/4/00
4:41 PM
Page 35
REFERENCE
Page Carte
Echelle du
zoom
Relèvement
vers le
waypoint
Champs
Balayage et
Configuration
Page Carte
Distance pour
le waypoint
Position
actuelle
Route sol
Vitesse sol
La page Carte montre votre position et les environs.
Elle fournit un curseur cible qui permet de balayer les
waypoints proches, déterminer les distance et relèvement pour une position sur la carte et marquer de nouveaux waypoints tandis que vous naviguez. La page
Carte est divisée en deux parties : les champs de commande et la partie Carte.
Les champs des fonctions Zoom, Balayage et
Configuration sont situés en haut de l’écran. La fonction Zoom utilise 12 distances de zoom au choix de 0,2
à 320 milles ou de 0,5 à 600 km. (L’utilisation des
champs Zoom, Balayage et Configuration sera étudiée
dans le prochain chapitre).
La partie carte de la page affiche votre position
actuelle par un icône en forme de diamant, avec votre
route suivie et/ou la route à suivre représentées par une
ligne pleine. Les waypoints voisins sont figurés par des
carrés, le nom des waypoints apparaissent également.
Vous pouvez sélectionner la caractéristique que vous
désirez afficher dans la page de sous-menu Réglage
carte (voir p. 42,43 pour informations
complémentaires).
Les quatre coins de la page Carte sont utilisés pour
afficher diverses données de navigation comprenant les
relèvement et distance pour le waypoint de destination
et vos route et vitesse sol actuelles. Les deux champs
dans les coins supérieurs de la carte montrent vos
relèvement et distance pour l’une des trois destinations
suivantes au choix : un waypoint de destination actif,
un waypoint en surbrillance à l’écran, ou la croix cible
du balayage. Si vous ne naviguez pas vers un waypoint
ou que vous n’utilisez par la fonction Balayage, ces
champs de données n’apparaissent pas. Vos route et
vitesse actuelles sont affichées dans les coins inférieurs
de l’écran.
Note : Une échelle de
carte représente la distance entre le haut et le
bas de la page Carte. Par
exemple, quand vous avez
une échelle de 2 milles, la
distance représentée entre
le haut et le bas de l’écran
est d’environ 2 milles.
Les quatre coins de la
page Carte sont utilisés
pour indiquer les route et
distance soit pour le
curseur, soit pour un waypoint de destination.
35
GPS12 French.qxd
4/4/00
REFERENCE
Zoom, Balayage
& Configuration
4:41 PM
Page 36
Zoom, Balayage et Configuration
Il y a quatre fonctions que vous pouvez utiliser à
partir de la page Carte : zoomer, pointer, balayer et configurer (changer les réglages de carte et de route).
Chacune de ces fonctions possède son propre champ
qui peut être sélectionné et activé. Quand la page Carte
apparaît tout d’abord, le champ Zoom (en haut à
gauche) est toujours en surbrillance. La carte mobile
possède 12 échelles de carte qui sont sélectionnées en
utilisant le champ de fonction Zoom.
Pour sélectionner une échelle de zoom :
1. Utilisez la touche flèche pour mettre en surbrillance le
champ Zoom.
2. Appuyez sur la touche E pour commencer la
sélection de la distance.
3. Utilisez U ou D pour sélectionner l’échelle et
appuyez sur E.
Une croix apparaît quand
vous activez la fonction
Balayage. Les distance et
direction de votre position
à celles de la croix s’affichent dans les coins
supérieurs de la page
Carte.
Le second champ de fonction de la page Carte est le
champ ‘Pan’ (balayage), situé en haut à droite de l’écran.
La fonction Balayage permet de déplacer la carte avec la
touche à quatre flèches, pour voir les zones en dehors
de la carte actuellement affichée.
Pour activer la fonction Balayage :
1. A partir du champ Zoom, utilisez R pour mettre en
surbrillance le champ ‘Pan’.
2. Appuyez sur la touche E pour activer la fonction
Balayage.
3. Utilisez la touche flèches pour déplacer la carte dans
tous les sens.
Pointer à l’écran
La croix “accroche” les
waypoints affichés, ce qui
permet de revoir ou
d’aller vers le waypoint
sélectionné directement à
partir de la page Carte.
36
Comme vous commencez de déplacer la carte, une
croix apparaît. Cette croix sert maintenant de marqueur
cible pour la carte mobile. Les distance et relèvement
jusqu’à votre destination sont maintenant remplacés par
les distance et relèvement de votre position actuelle
jusqu’à la croix cible.
Quand vous balayez la carte, vous remarquez que la
croix cible “accroche” les waypoints à l’écran et passe
leur nom en surbrillance. Quand le nom d’un waypoint
est en surbrillance, vous pouvez soit revoir sa page de
définition, soit ses options d’affichage, soit faire une
navigation directe ‘GOTO’ à partir de la page Carte.
Pour revoir la page Définition d’un waypoint pour
un waypoint en surbrillance :
1. Appuyez sur E pendant que le waypoint est en
surbrillance.
GPS12 French.qxd
4/4/00
4:41 PM
Page 37
Zoom, Balayage et Configuration (suite)
A partir de la page Définition d’un waypoint, vous pouvez aussi définir la façon dont les waypoints individuels s’affichent sur la carte. Le GPS 12 affiche le nom du waypoint et
un symbole correspondant (ex. “station essence” et un symbole en forme de pompe), ou le symbole seul (ex. un poisson), ou un commentaire de 16 caractères et un symbole
(ex. “beau panorama” et le symbole camping). Le nom du
waypoint est limité à six caractères, tandis que le commentaire peut en compter seize, et seize symboles de waypoints
différents sont disponibles.
REFERENCE
Affichage du
waypoint &
Curseur pour
marquer
Pour sélectionner une option d’affichage des
waypoints :
1. Mettez en surbrillance le champ du symbole (à droite
du nom) et appuyez sur E.
2. Déplacez le curseur sur le champ ‘display’ et appuyez
sur E.
3. Sélectionnez une option d’affichage et appuyez sur
E pour sélectionner l’une des options d’affichage
suivantes : ‘name with symbol’ (nom et symbole),
‘symbol only’ (symbole seul) ou ‘comment with symbol’ (commentaire et symbole).
4. Appuyez sur E pour confirmer le message ‘DONE?’.
5. Appuyez de nouveau sur E (sur la page Définition
d’un waypoint) pour retourner à la page Carte.
Vous pouvez personnaliser la page Carte pour
afficher les waypoints
selon trois options.
La dernière fonction que vous pouvez utiliser avec
un waypoint en surbrillance sur la page Carte consiste
à aller directement vers un waypoint avec ‘GOTO’.
Pour aller vers un waypoint en surbrillance sur
la page Carte :
1. Appuyez sur G.
2. Appuyez sur E pour confirmer la page ‘GOTO
waypoint’.
Marquer les waypoints avec le curseur et se
diriger vers eux
Quand on balaye, la croix représente une position
cible directement sur la page Carte, avec les distance et
relèvement pour la cible affichés dans les coins
supérieurs de l’écran. Vous pouvez aussi utiliser la croix
cible pour marquer la position d’un nouveau waypoint
ou comme destination ‘GOTO’ directement sur la carte.
Pour marquer un nouveau waypoint à l’emplacement de la croix cible
1. Appuyez sur M.
2. Entrez un nom et/ou un numéro de route et appuyez
sur E.
Marquer la position
du curseur
Pour marquer un nouveau
waypoint avec la croix,
balayez jusqu’à la position
désirée et appuyez sur la
touche MARK.
37
GPS12 French.qxd
4/4/00
REFERENCE
Utiliser le
curseur &
Réglage de carte
4:41 PM
Page 38
Utiliser le curseur pour marquer, aller (suite)
Vous pouvez aussi utiliser la croix cible comme destination ‘GOTO’ instantanée. Cette fonction est similaire
au mode ‘MOB’ et vous permet de marquer et de calculer instantanément une route vers un nouveau point
appelé ‘MAP’.
Pour aller vers la croix cible :
1. Appuyez sur G et appuyez sur E.
Pour sauvegarder le waypoint ‘MAP’, assurez-vous
d’en changer le nom car il sera écrasé à la prochaine
utilisation de ‘GOTO’.
Pour interrompre la fonction Balayage :
1. Appuyez sur Q.
Accéder aux fenêtres de réglage Carte et Route
Vous pouvez accéder à deux pages supplémentaires :
la page Réglage carte et la page Réglage route, en mettant
en surbrillance le champ ‘CFG’ en haut à droite de la page
Carte et en appuyant sur E. Les fenêtre de réglage de
la carte et de la route apparaissent prêtes pour la sélection.
Le champ ‘CFG’ donne
accès aux pages de réglage
de la carte et de la route,
directement à partir de la
page Carte.
Pour sélectionner le réglage carte ou route :
1. Mettez en surbrillance l’un des champ et appuyez sur
E.
Page Réglage carte et orientation ‘Map setup’
La page Réglage carte permet de choisir l’orientation
de la page Carte et de la carte du ciel (voir p. 16) et de
déterminer les éléments qui s’afficheront. Les pages
Carte et Satellites peuvent être orientées ‘North up’
(nord en haut), ‘Track up’ (direction du voyage actuel
en haut) ou ‘DTK up’ (route désirée en haut, direction
du voyage pour rester sur la route). Le réglage par
défaut est ‘Track up’.
Pour changer l’orientation de la carte :
1. Mettez en surbrillance le champ ‘Map’ et appuyez sur
E.
L’écran de la page Carte
est orienté par défaut
‘Track up’ (route en haut).
Cela signifie que la direction actuelle de votre voyage est toujours en haut
(ou vers le haut) de
l’écran. Il peut aussi être
orienté nord en haut ou
route désirée en haut.
38
2. Sélectionnez l’orientation désirée et appuyez sur E.
Note : Sélectionner l’option ‘DTK up’ oriente la carte
des satellites dans le ciel ‘Track up’.
Le reste de la page Réglage carte permet de déterminer les éléments qui seront affichés ou tracés sur la
page Carte en choisissant ‘YES’ ou ‘NO’ dans le champ
correspondant.
• ’Rings’— affiche trois cercles de distance autour de la
position actuelle sur la carte.
• ’Route’— trace des segments de lignes droites entre
les waypoints d’une route active et affiche le
nom de tous les waypoints de la route.
GPS12 French.qxd
4/4/00
4:41 PM
Page 39
Page Réglage carte et orientation (suite)
REFERENCE
• ’Nearest’— affiche les neuf waypoints voisins de votre
position (diamant noir) sur la carte.
• ’Names’— affiche le nom des waypoints des neuf
waypoints voisins.
Carte & Réglage
du tracé
• ’Track Log’— affiche et trace les points de route sur la
carte.
Pour activer ou désactiver un item de la carte :
1. Mettez en surbrillance ‘YES’ ou ‘NO’ en face de l’élément de carte et appuyez sur E.
Page Réglage du tracé ‘Track setup’
La page Réglage du tracé permet de gérer les données du tracé de route du GPS 12. A partir de cette
page, vous pouvez choisir d’enregistrer ou non le tracé
de route et définir la façon dont il s’enregistrera.
Pour activer ou désactiver le tracé de route :
1. Mettez en surbrillance le champ ‘Record’ et appuyez
sur E.
2. Sélectionnez ‘OFF’, ‘FILL’ ou ‘WRAP’ et appuyez sur
E. (Note : Désactiver l’enregistrement du tracé
vous empêchera d’utiliser la fonction Retour).
Méthode de la route
Utilisez la page Réglage
du tracé pour choisir la
façon dont le GPS 12 gère
le tracé de route.
La méthode d’enregistrement du tracé détermine la
fréquence d’enregistrement du tracé de route. Le réglage par
défaut est ‘automatic’, ce qui enregistre une route sur la base
de sa définition. Ce réglage optimise l’enregistrement du
tracé et assure la meilleure route Retour.
Pour changer la méthode d’enregistrement des
points sur la base d’un intervalle de temps :
1. Mettez en surbrillance le champ ‘method’ et appuyez
sur E.
2. Sélectionnez ‘TIME INTERVAL’ et appuyez deux fois
sur E.
3. Entrez des heures, minutes et secondes et appuyez
sur E.
Affichage du tracé de route
L’option ‘Trac log’ (tracé de route) règle le nombre de
points que le récepteur tente d’afficher sur la page Carte. Le
réglage par défaut de 250 points donne une bonne définition avec un encombrement minimal de l’écran. Le réglage
maximal est de 1024 points. Quand vous avez atteint le
nombre maximal de points de tracé, les points les plus
anciens sont perdus au profit des nouveaux. Remarquez
que le fait d’ajuster le nombre de points affichés n’empêche
pas le récepteur d’enregistrer le tracé de route ni de créer
une route Retour.
Le choix de l’enregistrement avec une
fréquence de temps
éloigne davantage les
points les uns des autres
que le réglage ‘Automatic’.
Cela augmente la distance
que vous pouvez parcourir
sans épuiser le tracé de
route mais réduit l’efficacité de la fonction Retour.
39
GPS12 French.qxd
4/4/00
REFERENCE
Tracé de route
& Calculs de
distance/soleil
4:41 PM
Page 40
Gérer et effacer le tracé de route
Le reste de la fenêtre Réglage tracé affiche le pourcentage de mémoire actuellement disponible utilisée
pour enregistrer les données du tracé de route et les
champs de fonctions pour effacer la mémoire du tracé
de route et activer la fonction Retour.
Pour effacer le tracé de route :
1. Mettez en surbrillance ‘CLEAR LOG?’ et appuyez sur
E.
2. Mettez en surbrillance ‘Yes?’ et appuyez sur E.
Note : il est recommandé d’effacer le tracé de route
au début du voyage pour être en mesure d’utiliser au
mieux la fonction Retour.
Page Menu
Effacez le tracé de route
quand votre écran devient
encombré ou pour faire de
la place pour enregistrer
des points qui seront utilisés par la fonction
Retour.
La page Menu du GPS 12 donne accès à des pages supplémentaires (sous-menus) qui sont utilisées pour sélectionner et personnaliser le réglage du fonctionnement et de la
navigation. Ces huit pages sont divisées en catégories par
fonction. Nous avons déjà vu les pages de gestion des waypoints et des routes dans les chapitres correspondants.
Nous allons maintenant voir le reste de ces pages dans l’ordre où elle apparaissent sur la page Menu.
Pour sélectionner une page de sous-menu à partir
de la page Menu :
1. Mettez en surbrillance la page et appuyez sur E.
2. Pour retourner à la page Menu, appuyez sur Q.
Calculs de distance et soleil ‘Dist and Sun’
La page ‘Dist and Sun’ (calcul de distance et heures
de lever/coucher du soleil) donne les distance et relèvement entre deux waypoints quelconques ou entre votre
position actuelle et un waypoint. Elle calcule aussi
l’heure de lever et de coucher du soleil (heure locale) à
une date particulière, soit pour votre position actuelle
soit pour n’importe quel waypoint mémorisé.
Pour faire un calcul de distance et soleil :
1. Mettez en surbrillance le champ ‘from’ (depuis) et
entrez le waypoint désiré. Appuyez sur E.
Le GPS 12 calcule les
heures de lever et coucher
du soleil de tout waypoint
enregistré ou de votre
position actuelle. Pour ce
calcul, entrez la date avec
l’année et appuyez sur
ENTER.
40
2. Mettez en surbrillance le champ ‘to’ (jusqu’à), entrez le
waypoint de destination et appuyez sur E.
3. Le champ ‘date’ passe en surbrillance. Entrez la date à
laquelle vous arriverez à destination et appuyez sur
E.
Si vous n’avez pas marqué votre position actuelle
par un waypoint ou que vous laissez le champ ‘to’ vide,
les lever/coucher du soleil seront ceux de votre position
actuelle.
GPS12 French.qxd
4/4/00
4:41 PM
Page 41
Réglage du système ‘System setup’
La page Réglage du système est utilisée pour sélectionner le mode opératoire, le décalage horaire et les
préférences pour l’écran. Le GPS 12 possède deux
modes de fonctionnement :
• Mode Normal fait fonctionner le récepteur au
maximum de ses performances et assure une
durée de vie des piles allant jusqu’à 12 heures
avec des piles alcalines.
• Mode ‘Simulator’ permet d’utiliser le récepteur
sans acquérir de satellites. Idéal pour s’entraîner
ou entrer des waypoints et des routes chez soi.
REFERENCE
Réglage date
& heure
Pour sélectionner un mode opératoire :
1. Mettez en surbrillance le champ ‘mode’ et appuyez
sur E.
2. Sélectionnez un mode et appuyez sur E.
Réglage de la date ‘date’ et de l’heure ‘time’
La date et l’heure sont situées juste au-dessous du
champ Mode. Note : Les informations de date et heure
proviennent des satellites GPS et ne peuvent pas être
modifiées par l’utilisateur. L’heure étant affichée en
heure TU (heure moyenne de Greenwich) vous devez
entrer un décalage horaire pour afficher l’heure locale
correcte de votre région. Pour déterminer le décalage
horaire pour votre région, reportez-vous à l’Annexe C.
On accède aux deux
modes opératoires du
GPS 12 par le sous-menu
Réglage système.
Pour entrer le décalage horaire :
1. Mettez en surbrillance le champ ‘offset’ et appuyez
sur E.
2. Entrez le décalage horaire et appuyez sur E.
Note : Déplacez le curseur vers la gauche pour
changer le signe plus ou moins.
Format de l’heure
L’affichage de l’heure qui apparaît aux pages Réglage
système et Position peut être réglé pour afficher l’heure
en format 12 ou 24 heures.
Pour sélectionner le format de l’heure :
1. Mettez en surbrillance le champ ‘hours’ et appuyez
sur E.
2. Sélectionnez l’affichage en 12 ou 24 heures et
appuyez sur E.
Pour afficher l’heure
locale correcte, vous devez
entrer le décalage approprié affiché sur le tableau
à la fin de l’annexe C.
41
GPS12 French.qxd
4/4/00
REFERENCE
4:41 PM
Page 42
Contraste de l’écran ‘Contrast’
Contraste d’écran
& Rétro-éclairage
Le GPS 12 possède un contraste d’écran réglable
commandé par une barre échelle à l’écran.
Pour régler le contraste de l’écran :
Le réglage ‘Stay On’ garde
le rétro-éclairage allumé
en continu. Cela diminue
considérablement la durée
de vie des piles.
1. Mettez en surbrillance le champ ‘contrast’ et appuyez
sur E.
2. Ajustez la barre échelle au contraste désiré et
appuyez sur E.
Note : Le contraste de l’écran peut aussi être réglé
en appuyant sur la touche pivotante quand la page
Satellites est affichée (voir p. 15).
Temporisation du rétro-éclairage ‘Light’
La temporisation du rétro-éclairage de l’écran est
réglable à 15, 30, 60, 120, ou 240 secondes. Elle peut
aussi être réglée sur ‘Stay on’ pour utilisation en continu. Quand le rétro-éclairage est actif, un icône en
forme d’ampoule apparaît à la page Satellites.
Pour régler la temporisation du rétro-éclairage :
1. Mettez en surbrillance le champ ‘light’ et appuyez sur
E.
2. Sélectionnez le réglage désiré et appuyez sur E.
A la lumière du jour, vérifiez sur la page Satellites
l’icône en forme d’ampoule à gauche de la partie centrale de la page.
Cela vous permet de
savoir si le rétro-éclairage
est activé afin l’éteindre et
économiser les piles.
42
3. Pour activer ou désactiver l’éclairage, appuyez de
façon brève sur B.
GPS12 French.qxd
4/4/00
4:41 PM
Page 43
Réglage de navigation ‘Nav setup’
La page de sous-menu Réglage de navigation est
utilisée pour sélectionner les unités de mesure pour les
formats de position, systèmes géodésiques, échelle CDI,
unités et les informations de route.
Formats de position ‘Position frmt’
REFERENCE
Réglage de
navigation
Le format de position par défaut du GPS 12 est latitude et longitude en degrés et minutes
(hdddºmm.mmm’). Vous pouvez aussi choisir des
degrés, minutes et secondes (hdddºmm’ss.s’’); des
degrés seulement (hddd.dddddº); des coordonnées
UTM/UPS, ou des formats de grilles britannique, allemande, irlandaise, Maidenhead, suédoise, suisse,
taïwanaise ou personnelle.
Pour sélectionner un format de position :
1. Mettez en surbrillance le champ ‘posn’ et appuyez sur
E. Sélectionnez le réglage désiré et appuyez sur
E.
Option grille personnelle ‘User grid’
L’option grille personnelle permet de créer un format de position personnalisé en déterminant des facteurs comme la longitude d’origine, l’échelle et les
fausse abscisse ou fausse ordonnée.
Pour définir une grille personnelle :
Le format de position peut
être réglé pour afficher le
format selon votre choix.
Note : le réglage par
défaut est degrés et
minutes.
1. Sélectionnez ‘User Grid’ et appuyez sur E. Entrez
des valeurs pour la longitude d’origine, l’échelle et les
fausses abscisse et ordonnée et appuyez sur E.
Mettez en surbrillance ‘SAVE?’ et appuyez sur E.
Systèmes géodésiques ‘Map Datum’
Le champ ‘Map datum’ est situé juste au-dessous
du champ ‘position’ et affiche par défaut : WGS 84.
Bien que 106 systèmes géodésiques soient disponibles
(voir Annexe D, systèmes géodésiques), vous ne devez
changer le système que si vous utilisez des cartes spécifiant un système différent du WGS 84.
Pour sélectionner un système géodésique :
1. Mettez en surbrillance le champ ‘datum’ et appuyez
sur E.
2. Sélectionnez le réglage désiré et appuyez sur E.
Le système géodésique par
défaut couvre la navigation dans le monde entier.
Cependant, si vous utilisez
une carte basée sur un
autre système géodésique
que le WGS 84, vous pouvez avoir besoin d’utiliser
ce dernier.
43
GPS12 French.qxd
4/4/00
REFERENCE
4:41 PM
Page 44
Systèmes géodésiques (suite)
Pour définir un système géodésique :
Réglages systèmes
géodésiques,
CDI & Mesures
1. Mettez en surbrillance le champ ‘datum’ et appuyez
sur E.
2. Faites défiler les options de systèmes géodésiques
jusqu’à ce que ‘User’ apparaisse et appuyez sur E.
3.Entrez des valeurs pour ‘DX’, ‘DY’, ‘DZ’, ‘DA’, et ‘DF’
avec la touche pivotante et appuyez sur E.
4. Mettez en surbrillance ‘SAVE?’ et appuyez sur E.
Le menu Réglage réapparaît.
Réglages de l’échelle CDI ‘CDI scale’
Le champ de l’indicateur d’écart de route ‘CDI’ permet
de choisir l’échelle ± de la barre CDI de la page Autoroute.
Trois échelles sont disponibles : ±0,25 (par défaut), 1,25 et
5,0 milles ou kilomètres. Note : cette valeur CDI représente
l’amplitude totale de l’échelle d’un côté à l’autre.
Pour entrer un réglage pour l’échelle CDI :
La fonction Système
géodésique permet de
définir le modèle utilisé
pour calculer les coordonnées de la position.
AVERTISSEMENT :
Des entrées incorrectes
peuvent causer d’importantes erreurs de position.
1. Mettez en surbrillance le champ ‘CDI scale’ et
appuyez sur E.
2. Sélectionnez le réglage désiré et appuyez sur E.
Unités de mesure ‘Units’
Le GPS 12 permet de choisir les unités de mesure :
milles terrestres ‘Statute’ (par défaut), milles nautiques
ou système métrique pour tous les champs de vitesse et
de distance.
Pour changer l’unité de mesure :
1. Mettez en surbrillance le champ ‘Units’ et appuyez sur
E.
2. Sélectionnez l’unité de mesure désirée et appuyez sur
E.
Référence Route magnétique ’Heading’
Les valeurs angulaires du GPS 12 peuvent être
affichées par rapport au nord magnétique (de façon
automatique ‘Auto mag’ ou personnalisée ‘Usermag’), au
nord vrai, ou calculé sur le nord des grilles. Le réglage
par défaut est nord magnétique automatique et convient
à la plupart des applications.
Pour sélectionner une référence angulaire :
1. Mettez en surbrillance le champ ‘heading’ et appuyez
sur E.
Pour entrer une déclinaison magnétique, sélectionnez l’option ‘User Mag’ et
entrez le sens et la valeur
désirée.
2. Sélectionner la référence angulaire désirée et
appuyez sur E.
Pour entrer une route magnétique personnelle :
.
1. Sélectionnez ‘User Mag’ et appuyez sur E.
2. Entrez la direction et les degrés de la déclinaison magnétique et appuyez sur E.
44
GPS12 French.qxd
4/4/00
4:41 PM
Page 45
Réglage des interfaces
La page Réglage interfaces permet de spécifier les
formats de connexion des appareils externes. Il y a six
options : GRMN/GRMN, None/None (aucun/aucun),
RTCM/None, RTCM/NMEA, NMEA/NMEA, et
None/NMEA. Chaque option donne d’abord la liste des
formats en entrée, suivis des formats en sortie.
REFERENCE
Réglage Interfaces
& DGPS
Pour sélectionner un format entrée/sortie :
1. Mettez en surbrillance le champ Entrée/sortie et
appuyez sur E.
2. Sélectionnez le réglage désiré et appuyez sur E.
Le réglage GRMN/GRMN est un format propriétaire
qui permet d’échanger des informations comme des
waypoints, des routes et des tracés de route entre deux
récepteurs GPS GARMIN ou entre un GPS GARMIN et
un PC. Il y a huit options de transfert des données :
‘send alm’ (envoi almanach), ‘send wpt’, ‘send rte’,
‘request alm’ (demande almanach), ‘request wpt’,
‘request trk’ and ‘request rte’.
Pour sélectionner une option de transfert :
1. Mettez en surbrillance ‘HOST’ (hôte) et appuyez
surE.
2. Sélectionnez le réglage désiré et appuyez sur E.
Pour désactiver les capacités d’interface, sélectionnez le réglage ‘None/None’. Si vous voulez sortir des
données en NMEA sans capacité différentielle d’entrée,
sélectionnez ‘None/NMEA’.
Choisissez une option d’interface en fonction de l’appareil que vous utilisez
pour transférer les
informations.
Interface DGPS
Les deux derniers réglages permettent au GPS 12
compatible différentiel d’accepter des corrections DGPS
RTCM en format RTCM 104 version 2.0. L’utilisation de
corrections DGPS améliore la précision du récepteur à
1 5 mètres sans tenir compte des erreurs générées par
le programme de Disponibilité Sélective ‘SA’ du
Gouvernement des USA. Deux options RTCM sont
disponibles : RTCM/None qui permet la connexion à
un récepteur de balises sans capacité de sortie, et
RTCM/NMEA qui permet l’entrée DGPS et la sortie
NMEA.
Quand un réglage RTCM a été sélectionné, le
GPS 12 essaye automatiquement de se régler sur les
dernières fréquence et vitesse de transmission sélectionnées ou passe sur la fréquence par défaut de 304.0 kHz
avec une vitesse de transmission de 100 bps s’il n’avait
pas été réglé sur une balise précédemment. Vous pouvez aussi entrer vous-même une fréquence et une
vitesse de transmission si nécessaire.
Quand l’option RTCM est
sélectionnée, vous devez
régler manuellement le
récepteur de balises à partir du champ ‘Freq’.
45
GPS12 French.qxd
4/4/00
REFERENCE
Interface DGPS
4:41 PM
Page 46
Interface DGPS (suite)
Pour entrer une fréquence de balise DGPS :
1. Mettez en surbrillance le champ ‘Freq’ et appuyez sur
E.
2. Entrez la fréquence désirée et appuyez sur
E.
3. Mettez en surbrillance le champ ‘Rate’ (taux) et
appuyez sur E.
4. Sélectionnez la vitesse de transfert désirée et appuyez
sur E.
La vitesse de transmission
en bauds est disponible
pour toutes les options
d’interface RTCM.
Les messages d’alerte signalent tout problème de
fonctionnement DGPS.
46
Quand le GPS 12 reçoit des corrections DGPS du
GBR 21, la partie ‘Beacon receiver’ (récepteur de balises)
de la page Réglage Entrée/Sortie affiche la fréquence de
la balise et la puissance du signal, de même que la distance du transmetteur au récepteur de balises. En bas
du champ ‘Beacon receiver’, un message d’état vous
informe de l’activité DGPS :
• Le message ‘tuning’ s’affiche pendant que le signal
d’une balise est en cours de réglage.
• Quand le signal de la balise est réglé, le message
‘receiving’ apparaît.
• Si un signal de balise est réglé mais qu’aucune
correction n’est reçue, le message ‘no data’
s’affiche.
• Si un signal de balises ne peut pas être réglé, le
message ‘no status’ apparaît.
La page Messages vous avertit de tout problème lié
au fonctionnement DGPS. Vous pouvez aussi surveiller
l’état DGPS à partir du champ ‘Status’ sur la page
Interface. Le GPS 12 affiche l’un des trois messages
d’avertissement suivant pour ce qui est du fonctionnement DGPS :
No DGPS Position— données insuffisantes pour
calculer une position DGPS.
No RTCM Input— le récepteur de balises n’est
pas correctement connecté ou la vitesse de transfert
ne convient pas.
RTCM Input Failed— les données GPS étaient
en cours de réception mais elles ont été perdues.
GPS12 French.qxd
4/4/00
4:41 PM
Page 47
Simulateur de navigation
Le mode simulateur du GPS 12 permet de pratiquer tous les aspects de son fonctionnement sans
acquisition satellite active. Vous pouvez planifier et pratiquer des voyages, entrer de nouveaux waypoints et
routes et les sauvegarder pour les utiliser en fonctionnement normal.
REFERENCE
Simulateur
de navigation
Pour activer le simulateur :
1. A partir de la page Menu, mettez en surbrillance
‘SYSTEM SETUP’ et appuyez sur E.
2. Mettez en surbrillance le champ ‘Mode’ et appuyez
sur E.
3. Sélectionnez ‘Simulator?’ et appuyez sur E.
Quand le mode simulateur est activé, utilisez les
pages Position, Compas ou Autoroute pour régler vos
vitesse et route en mettant en surbrillance le champ
correspondant, en entrant la valeur désirée et en
appuyant sur E. Vous pouvez aussi entrer une nouvelle position si vous le désirez (à partir de la page
Position).
I
Le GPS 12 ne suit pas les satellites en mode
simulateur. Bien que vous puissiez créer et
sauvegarder des waypoints et des routes pendant que vous utilisez le mode simulateur, n’essayez jamais de l’utiliser, pour la navigation
réelle.
Sélectionnez le mode
simulateur dans le choix
des modes opératoires et
appuyez sur ENTER.
Vous pouvez retourner au
fonctionnement normal en
changeant le mode opératoire ou en mettant le
récepteur hors tension.
47
GPS12 French.qxd
4/4/00
ANNEXE A
Initialisation
4:41 PM
Page 48
Initialiser le GPS 12 pour sa première utilisation
L’acquisition d’une position par le GPS 12 est si
rapide que l’initialisation se fait automatiquement.
Cependant l’initialisation peut être nécessaire dans les
cas suivants :
• Après la perte de la mémoire,
• Quand le récepteur a été déplacé, hors tension, de
plus de 500 milles.
De plus, il peut être nécessaire d’initialiser le récepteur la première fois que vous l’utilisez, s’il n’acquiert
pas de position en quelques minutes.
Le récepteur sort d’usine en mode AutoLocate™, ce
qui lui permet de déterminer sa situation n’importe où
dans le monde. Pour accélérer le processus d’initialisation, nous recommandons d’utiliser l’initialisation
graphique décrite ci-après et qui permet généralement
d’obtenir un point en quelques minutes.
Pour mettre le GPS 12 sous tension :
Page Bienvenue
1. Appuyez et maintenez
teur soit sous tension.
B jusqu’à ce que le récep-
La page de bienvenue s’affiche tandis que le récepteur se teste.
Quand le test est terminé, la page de bienvenue est
remplacée par la page Satellites. Le message EZinit est
prêt à être sélectionné pour l’une des deux méthodes
d’initialisation suivantes :
•Select Country–– permet d’initialiser le récepteur
en sélectionnant votre position actuelle dans la liste
des pays figurant dans la base de données interne
du GPS 12. Cette méthode fournit une position en
quelques minutes.
•AutolocateTM ––permet au GPS 12 de s’initialiser
lui-même sans connaître votre position actuelle.
Vous obtenez généralement une position en 3 à
5 minutes.
L’instruction EZinit apparaît automatiquement si le
récepteur doit être
initialisé. Le message peut
aussi apparaître en fonctionnement normal si
l’antenne se trouve “dans
l’ombre”.
48
Si le message EZinit n’est pas apparu automatiquement sur la page Satellites :
1. Appuyez sur la touche E.
Note : Si le message EZinit apparaît après que vous
ayez initialisé le récepteur (à cause d’un obstacle entre
l’antenne et les satellites) mettez en surbrillance le choix
‘no re-init’ avec la touche flèches et appuyez sur E.
GPS12 French.qxd
4/4/00
4:41 PM
Page 49
Pour initialiser le récepteur :
1. Si l’option ‘Country’ n’est pas en surbrillance, appuyez
plusieurs fois sur la touche D pour déplacer la surbrillance sur l’option ‘Country’.
ANNEXE A
Initialisation
2. Appuyez sur la touche E.
3. Utilisez la touche D pour faire défiler la liste jusqu’à
ce que le pays où vous vous trouvez apparaisse.
4. Utilisez la toucheU pour mettre en surbrillance les
pays/état/région où vous vous trouvez. Si le pays n’est
pas dans la liste, sélectionnez-en un dans les
500 milles de votre position actuelle.
5. Appuyez sur E pour terminer.
Le GPS 12 commence maintenant à rechercher les
satellites convenant à votre situation et devrait acquérir
une position en 3 à 5 minutes. Vous pouvez vérifier
que vous avez acquis une position en regardant la transition de la page Satellites à la page Position (à condition que vous n’ayez pas appuyé sur un autre bouton)
ou en cherchant l’état ‘2D NAV’ ou ‘3D NAV’ dans le
coin supérieur gauche de la page Satellites.
Recherche de panne à l’initialisation
Si vous avez des problèmes pour initialiser le récepteur ou pour acquérir une position, vérifiez ce qui suit :
• Le GPS a-t-il une vue dégagée du ciel ?
S’il y a de grands bâtiments ou montagnes proches
ou s’il y a une couverture végétale épaisse, le récepteur peut ne pas recevoir suffisamment bien les
signaux satellites pour calculer une position.
Utilisez la touche flèches
pour mettre en surbrillance les pays, région ou
état de votre position
actuelle, dans la liste et
appuyez sur ENTER. Si le
pays ne s’y trouve pas,
sélectionnez le pays le
plus proche.
• Avez-vous sélectionné les bons pays/état/région
dans la liste EZinit ?
Vérifiez les latitude/longitude approximatives correctes sur la page Position, ou resélectionnez le bon
pays dans la liste pour recommencer l’initialisation.
• Vous êtes-vous déplacé, récepteur hors tension,
de plus de 500 milles depuis la dernière position calculée ?
Réinitialisez le récepteur en sélectionnant les pays/
état/région de votre nouvelle situation dans la liste
EZinit.
Maintenant votre GPS devrait être initialisé.
49
GPS12 French.qxd
4/4/00
4:41 PM
Page 50
ANNEXE B
N’essayez jamais d’effectuer des réparations vous-même.
Pour protéger le GPS 12, conservez-le à l’abri ou dans un sac
quand vous ne l’utilisez pas et évitez tout contact avec de
l’essence ou des solvants. Nettoyez le boîtier et l’écran avec un
chiffon doux et un nettoyant ménager pour vitres.
Spécifications &
Connexions
électriques
SPECIFICATIONS MECANIQUES
Boîtier :
étanche
Dimensions :
14.6 x 5.1 x 3.4 cm
Poids :
269g environ avec les piles
Températures supportées : -15º à 70ºC
PERFORMANCES
Récepteur :
Temps d’acquisition :
Compatible différentiel, 12 canaux en parallèle,
15 secondes environ (à chaud)
45 secondes environ (à froid)
5 minutes environ (AutoLocateTM)
Réactualisation :
Précision de la positon :
1/seconde, en continu,
1 à 5 mètres avec corrections DGPS**
15 mètres RMS***
Précision de la vitesse :
0.1 nœud RMS stabilisé,
Dynamique de poursuite : 6g.
ALIMENTATION
Tension :
Quatre piles AA 1,5 volt ou 5 à 8 volts DC
Consommation :
1 watt
Durée de vie des piles :
Jusqu’à 12 heures.
NOTE: Les piles alcalines perdent une partie importante de leur capacité à basse température. Si
vous utilisez le GPS 12 au-dessous de zéro, utilisez des piles au lithium (durée de vie des
piles plus longue). L'usage intensif du rétro-éclairage d'écran réduit considérablement la
durée de vie des piles.
Ces caractéristiques sont sujettes à modification sans préavis.
* En conformité avec les IEC 529 IPX7 (Spécifications de la Communauté Européenne) pour la protection contre l’immersion pendant 30 minutes à une profondeur de 1 mètre.
** Avec corrections DGPS (optionnel).
*** Sujet à dégradation à 100 m, 2 DRMS, selon dispositions (SA) du Ministère de la Défense des USA.
50
GPS12 French.qxd
4/4/00
4:41 PM
Page 51
ANNEXE B
ENTREE
DATA IN
DONNÉES
(WHITE)
(BLANC)
ALIMENTATION
POWER
(ROUGE)
(RED)
(Côté
récepteur)
unit
view
GROUND
MASSE
(BLACK)
(NOIR)
Spécifications &
Connexions
électriques
SORTIE
DONNÉES
DATA
OUT
(MARRON)
(BROWN)
Trois câbles sont disponibles en option pour connecter le GPS 12 à une source
d’alimentation extérieure ou pour l’interface avec un autre GPS ou un PC.
• Adaptateur allume cigares (Réf. 010-10084-00) — permet de se connecter à
une prise allume cigares de 12 volts.
• Câble d’échange de données (Réf. 010-10142-00) — permet le transfert de
données entre les récepteurs GPS GARMIN. Le GPS 12 est compatible avec
les récepteurs suivants : GPS 38/40/45/45XL, GPS II/II Plus, GPS 12, et GPS
12XL. Les informations qui peuvent être transférées comprennent l’almanach,
les waypoints, les routes et tracés de route. Cependant, les symboles de waypoints ne peuvent être transférés qu’entre les récepteurs qui acceptent les
symboles de waypoints comme les GPS II Plus, GPS 12, et GPS 12XL logiciel
version 3.01 ou ultérieure.
• Câble de données kit PC (Réf. 010-10141-00) — câble d’interface PC avec
prise de données série ‘D’ à 9 broches.
Les formats d’interface suivants sont acceptés par le GPS 12 pour gérer trois
appareils NMEA :
NMEA 0180
NMEA 0182
NMEA 0183 version 1.5
Phrases standard :
GPRMB, GPRMC, GPWPL
Phrases spécifiques :
PGRMM (système géodésique), PGRMZ (altitude), PSLIB (commande
récepteur de balises)
NMEA 0183 version 2.0
Phrases standard :
GPGGA, GPGSA, GPGSV, GPRMB, GPRMC, GPRTE, GPWPL
Phrases spécifiques :
PGRME (erreur estimée), PGRMM (système géodésique), PSLIB (commande récepteur de balises)
Les corrections DGPS sont acceptées au format RTCM-104 v. 2.1.
51
GPS12 French.qxd
4/4/00
ANNEXE C
Messages &
Décalage horaire
4:41 PM
Page 52
Le GPS 12XL utilise une boîte de messages clignotante
qui s'affiche à l'écran pour vous donner les informations
importantes. Quand la boîte de messages apparaît, appuyez
sur PAGE pour visualiser la page Messages. Il y a deux sortes
de messages : les avertissements temporaires et les avertissements système. Les avertissements temporaires disparaissent
de la page Messages après qu'ils aient été vus, tandis que les
avertissements système demeurent jusqu'à ce que le
problème ait été résolu. Pour votre sécurité, prêtez une
attention particulière à tous les messages.
Active WPT Can’t be Deletd—Vous avez essayé de modifier le waypoint actif de destination ‘to’ ou passé ‘from’. Effacez la route active ou le ‘GOTO’ avant d’effectuer vos
modifications.
Accuracy has been Degraded—La précision de votre GPS 12 s’est dégradée au-delà
de 500 mètres à cause d’une mauvaise géométrie des satellites ou de la qualité des données. Vérifiez les autres sources de navigation pour contrôler la position indiquée.
Already Exists—Le nom que vous entrez existe déjà dans la mémoire du GPS 12.
Approaching—Vous êtes à une minute d’un waypoint de destination.
Battery Power is Low—Les piles sont faibles et doivent être remplacées.
No DGPS Position—Données insuffisantes pour calculer une position DGPS.
No RTCM Input—Récepteur de balises incorrectement connecté ou vitesse de transmission inadéquate.
Poor GPS Coverage—Le GPS 12 ne peut pas acquérir le nombre nécessaire de satellites pour calculer une position. Essayez un autre emplacement ayant une vue du ciel
plus dégagée.
Power Down and Re-init—Le GPS 12 n'est pas capable de calculer une position à
cause de conditions satellites anormales. Mettez le récepteur hors tension et vérifiez,
par d'autres moyens, la dernière position donnée. Essayez le GPS à nouveau plus tard,
de préférence dans un autre endroit.
Read Only Mem has Failed—La mémoire permanente est défaillante et le GPS n'est
plus opérationnel.
Received an Invalid WPT—Un waypoint a été reçu pendant un transfert de données
et son indicatif est incorrect.
Receiver has Failed—Une panne matérielle a été décelée dans le récepteur. Si ce message persiste, n'utilisez plus le GPS et envoyez-le à un réparateur agréé.
Route is Full—Vous avez essayé d'ajouter plus de 30 waypoints à une route.
Route is not Empty—Vous avez essayé de copier sur une route déjà utilisée.
Route Waypoint Can’t be Deleted—Le waypoint que vous essayez de supprimer fait
partie d'une route. Retirez le waypoint de la route avant de le supprimer de la mémoire.
Route Waypoint was Deleted—L’un des waypoints entré dans la route n'existe pas
dans la base de données et a été supprimé de la route.
RTCM Input has Failed—Les données DGPS reçues ont été perdues. Vous ne recevez
plus de signal de balise.
Searching the Sky—Le GPS 12 est en train de scruter le ciel à la recherche des données d'almanach ou il est en mode AutoLocate™.
52
GPS12 French.qxd
4/4/00
4:41 PM
Page 53
ANNEXE C
Messages &
Décalage horaire
Stored Data was Lost—Tous les waypoints, routes, heures et données d'almanach
ont été perdus à cause d'une perte de charge ou de l'effacement de la mémoire du
récepteur.
Transfer has been Completed—Le récepteur a terminé de charger ou de décharger
les informations avec l'appareil connecté.
WPT Memory is Full—Vous avez utilisé la totalité des 500 waypoints disponibles
dans le GPS 12. Supprimez les waypoints inutiles pour faire de la place aux nouveaux
waypoints.
Tableau des décalages horaires
Le tableau ci-dessous donne le décalage horaire approximatif en heure TU
pour les différentes zones de longitude. Si vous vous trouvez dans une zone à
horaire d'été, ajoutez une heure au décalage.
Zone de longitude
Décalage
Zone de longitude
Décalage
W180.0º à W172.5º
-12
E007.5º à E022.5º
1
W172.5º à W157.5º
-11
E022.5º à E037.5º
2
W157.5º à W142.5º
-10
E037.5º à E052.5º
3
W142.5º à W127.5º
-9
E052.5º à E067.5º
4
W127.5º à W112.5º
-8
E067.5º à E082.5º
5
W112.5º à W097.5º
-7
E082.5º à E097.5º
6
W097.5º à W082.5º
-6
E097.5º à E112.5º
7
W082.5º à W067.5º
-5
E112.5º à E127.5º
8
W067.5º à W052.5º
-4
E127.5º à E142.5º
9
W052.5º à W037.5º
-3
E142.5º à E157.5º
10
W037.5º à W022.5º
-2
E157.5º à E172.5º
11
W022.5º à W007.5º
-1
E172.5º à E180.0º
12
W007.5º à E007.5º
0
53
GPS12 French.qxd
4/4/00
4:41 PM
Page 54
ANNEXE D
Systèmes
géodésiques
Adindan
Afgooye
AIN EL ABD ‘70
Anna 1 Ast ‘65
ARC 1950
ARC 1960
Ascnsn Isld ‘58
Astro B4 Sorol
Astro Bcn “E”
Astro Dos 71/4
Astr Stn ‘52
Astrln Geod ‘66
Astrln Geod ‘84
Austria
Bellevue (IGN)
Bermuda 1957
Bogata Observ
Campo Inchspe
Canton Ast ‘66
Cape
Cape Canavrl
Carthage
CH-1903
Chatham 1971
Chua Astro
Corrego Alegr
Djakarta
Dos 1968
54
La liste suivante présente les systèmes géodésiques
disponibles pour le GPS 12. Les abréviations de la page
Menu sont données en premier, suivies par le nom et la
zone du système géodésique correspondant. Le système
géodésique par défaut du GPS 12 est le WGS 84.
Adindan- Ethiopia, Mali,
Senegal, Sudan
Afgooye- Somalia
AIN EL ANBD 1970- Bahrain
Island, Saudi Arabia
Anna 1 Astro ‘65- Cocos Isl.
ARC 1950- Botswana,
Lesotho, Malawi, Swaziland,
Zaire, Zambia, Zimbabwe
ARC 1960- Kenya, Tanzania
Ascension Island ‘58Ascension Island
Astro B4 Sorol Atoll- Tern
Island
Astro Beacon “E”- Iwo Jima
Astro Dos 71/4- St. Helena
Astronomic Stn ‘52- Marcus
Island
Australian Geod ‘66Australia, Tasmania Island
Australian Geod ‘84Australia, Tasmania Island
Austria
Efate and Erromango Islands
Bermuda 1957- Bermuda
Islands
Bogata Obsrvatry- Colombia
Campo Inchauspe- Argentina
Canton Astro 1966- Phoenix
Islands
Cape- South Africa
Cape Canaveral- Florida,
Bahama Islands
Carthage- Tunisia
CH 1903- Switzerland
Chatham 1971- Chatham
Island (New Zealand)
Chua Astro- Paraguay
Corrego Alegre- Brazil
Djakarta (Batavia)- Sumatra
Island (Indonesia)
Dos 1968- Gizo Island
Easter Isld 67
European 1950
European 1979
Finland Hayfrd
Gandajika Base
Geod Datm ‘49
Guam 1963
Gux 1 Astro
Hjorsey 1955
Hong Kong ‘63
Hu-Tzu-Shan
Indian Bngldsh
Indian Thailand
Indonesia ‘74
Ireland 1965
ISTS 073 Astro
Johnston Island
Kerguelen Islnd
Kertau 1948
L. C. 5 Astro
Liberia 1964
Luzon Mindanao
Luzon Philippine
(New Georgia Islands)
Easter Island 1967
European 1950- Austria,
Belgium, Denmark, Finland,
France, Germany, Gibraltar,
Greece, Italy, Luxembourg,
Netherlands, Norway,
Portugal, Spain, Sweden,
Switzerland
European 1979- Austria,
Finland, Netherlands,
Norway, Spain, Sweden,
Switzerland
Finland Hayford- Finland
Gandajika Base- Republic of
Maldives
Geodetic Datum ‘49New Zealand
Guam 1963- Guam Island
Gux 1 Astro- Guadalcanal
Island
Hjorsey 1955- Iceland
Hong Kong ‘63- Hong Kong
Taiwan
Indian- Bangladesh, India,
Nepal
Indian- Thailand, Vietnam
Indonesia 1974- Indonesia
Ireland 1965- Ireland
ISTS 073 ASTRO ‘69Diego Garcia
Johnston Island Kandawala
Kandawala- Sri Lanka
Kerguelen Island, Kandawala,
Sri Lanka
Kertau 1948- West Malaysia,
Singapore
Cayman Brac Island
Liberia 1964- Liberia
Luzon- Mindanao Island
Luzon- Philippines
(excluding Mindanao Island)
GPS12 French.qxd
4/4/00
4:41 PM
Page 55
Mahe 1971- Mahe Island
Marco Astro- Salvage Island
Massawa- Eritrea (Ethiopia)
Merchich- Morocco
Midway Astro ‘61- Midway
Minna- Nigeria
North American 1927- Alaska
North American 1927Bahamas (excluding San
Salvador Island)
NAD27 Canada
North American 1927Canada and Newfoundland
NAD27 Canal Zone North Am. 1927- Canal Zone
NAD27 Caribbn
North American 1927Caribbean (Barbados, Caicos
Islands, Cuba, Dom. Rep.,
Grand Cayman, Jamaica,
Leeward and Turks Islands)
NAD27 Central
North American 1927Central America (Belize, Costa
Rica, El Salvador, Guatemala,
Honduras, Nicaragua)
NAD27 CONUS
North Am. 1927- Mean Value
NAD27 Cuba
North American 1927- Cuba
NAD27 Grnland
North American 1927Greenland (Hayes Peninsula)
NAD27 Mexico
N. American 1927- Mexico
NAD27 San Sal
North American 1927- San
Salvador Island
NAD83
North American 1983- Alaska,
Canada, Central America,
CONUS, Mexico
Nhrwn Masirah
Nahrwn- Masirah Island
(Oman)
Nhrwn Saudi A
Nahrwn- Saudi Arabia
Nhrwn United A
Nahrwn- United Arab
Emirates
Naparima BWI
Naparima BWI- Trinidad and
Tobago
Obsrvtorio ‘66
Observatorio 1966- Corvo
and Flores Islands (Azores)
Old Egyptian
Old Egyptian- Egypt
Old Hawaiian
Old Hawaiian- Mean Value
Oman
Oman- Oman
Ord Srvy GB
Old Survey Grt BritnEngland, Isle of Man,
Scotland, Shetland Isl., Wales
Pico De Las Nv
Canary Islands
Potsdam
Potsdam-Germany
Ptcairn Ast ‘67
Pitcairn Astro ‘67- Pitcairn Is
ANNEXE D
Mahe 1971
Marco Astro
Massawa
Merchich
Midway Ast ‘61
Minna
NAD27 Alaska
NAD27 Bahamas
Systèmes
géodésiques
Prov S Am ‘56
Prov S Chln ‘63
Puerto Rico
Qatar National
Qornoq
Reunion
Rome 1940
RT 90
Santo (Dos)
Sao Braz
Sapper Hill ‘43
Schwarzeck
Sth Amrcn ‘69
South Asia
SE Base
SW Base
Timbalai 1948
Tokyo
Tristan Ast ‘68
Viti Levu 1916
Wake-Eniwetok
WGS 72
WGS 84
Zanderij
Prov So Amricn ‘56- Bolivia,
Chile,Colombia, Ecuador,
Guyana, Peru, Venezuela
Prov So Chilean ‘63- S. Chile
Puerto Rico & Virgin Islands
Qatar National- Qatar
Qornoq- South Greenland
Reunion- Mascarene Island
Rome 1940- Sardinia Island
Sweden
Santo (Dos)- Espirito Santo
Island
Sao Braz- Sao Miguel, Santa
Maria Islands (Azores)
Sapper Hill 1943- East
Falkland Island
Schwarzeck- Namibia
South American ‘69Argentina, Bolivia, Brazil,
Chile, Colombia, Ecuador,
Guyana, Paraguay, Peru,
Venezuela, Trinidad and
Tobago
South Asia- Singapore
Southeast Base- Porto Santo
and Madiera Islands
Southwest Base- Faial,
Graciosa, Pico, Sao Jorge and
Terceira Islands (Azores)
Timbalai 1948- Brunei and E.
Malaysia (Sarawak and Sabah)
Tokyo- Japan, Korea, Okinawa
Tristan Astro 1968- Tristan da
Cunha
Viti Levu 1916- Viti Levu/ Fiji
Islands
Wake-Eniwetok- Marshall Isl.
World Geodetic System 1972
World Geodetic System 1984
Zanderij- Surinam
55
GPS12 French.qxd
4/4/00
4:41 PM
Page 56
ANNEXE E
Index
A
Acquérir une position ..........53
Activer une route ................32
Adaptateur allume cigares ....55
Affichage graphique route ....19
Affichage graphique direction 38
Aller vers un Waypoint ........13
Altitude ‘ALT’ ......................19
Annuler un ‘GOTO’ ............14
AutoLocate™ ......................52
Avertissements ......................4
B
Balayage ..............................39
Balises ..................................49
C
Câbles ..................................55
Carte du ciel ........................16
Carte, curseur ......................41
Carte, orientation ................42
Carte, réglage ......................42
CDI................................38, 48
Changement direction ‘TRN’....36
Changer le nom des wpts ....26
Chrono. voyage ‘TTIME’ ......19
Clavier, utilisation ..................9
Configurer la page Carte ......39
Contraste d’écran ..........15, 46
Copier les routes..................33
Créer des routes ..................32
56
D
Date et heure ......................45
Décalage horaire ..................57
Distance/Soleil (calculs) ......44
Durée de vie des piles......8, 54
E
Ecart de route ‘XTK’ ............36
Editer les routes ..................34
Effacer le tracé de route ......44
Effacer les routes..................33
EPE......................................17
Etat du récepteur ................17
EZinit ............................17, 52
Format entrée/sortie ............49
Formats de position ............47
G
Garantie ..............................63
GARMIN SAV ......................63
GOTO..................................27
Grilles personnelles..............47
H
Heure estimée d’arrivée ‘ETA’....36
Heure, format ......................45
Homme à la mer ‘MOB’ ......27
Horloges ..............................19
GPS12 French.qxd
4/4/00
4:41 PM
Page 57
ANNEXE E
Index
I
Indicateur d’écart de route ..48
Initialiser..............................52
Installation des piles ..............8
Interface DGPS ....................49
Inverser une route................32
Logiciel, version ....................2
M
Marquer une positon ..........12
Mémoire, perte ....................52
Messages ........................37, 56
Méthode de tracé ................43
Mise en service ..........................12
Modes opératoires................45
Moyenne des positions ........21
N
Navigation avec les routes....30
Navigation, notions................6
Navigation, réglage ..............47
Naviguer avec les routes ......32
Navigation directe ‘GOTO’ ..34
Nettoyage d’urgence ............18
Niveau des piles ..................18
NMEA ................................ 55
P
Page Autoroute ..............35, 38
Page Carte ..............11, 13, 39
Page Compas ....11, 14, 35, 37
Page Définition route ..........31
Page Menu ....................11, 44
Page Navigation ............11, 35
Page Position ................10, 19
Page Position, utiliser ..........13
Page Réglage du tracé ..........43
Page Route active ................33
Page Satellites ................10, 16
Pages principales..................10
PC, kit ................................55
Piles alcalines ......................54
Précision de la position........54
R
Recherche de pannes ..........53
Réglage des interfaces ..........49
Réparations ..........................54
Retour, astuces ....................29
Retour, navigation................28
Rétro-éclairage d’écran ..18, 46
Route magnétique ................48
Route optimale ‘CTS’ ..........36
Routes personnelles ............31
O
Odomètre de voyage ............19
57
GPS12 French.qxd
4/4/00
4:41 PM
Page 58
ANNEXE E
Index
S
Scanner les waypoints..........26
Signal, barres de puissance ..16
Simulateur ..........................51
Spécification CEE ................54
Spécifications ......................54
Supprimer des Waypoints....26
Symboles ............................41
Système, réglages ................45
Systèmes géodésiques ....47, 58
T
Temps d’acquisition ............54
Temps écoulé ‘ELPSD’..........19
Temps nécessaire ‘ETE’ ........36
Tracé de route, affichage....28, 43
Tracé, réglage ......................42
U
Unités de mesure ................48
V
Vitesse effective ‘VMG’ ........36
Vitesse maximale ................20
Vitesse maximale ‘MXSPD’ ..19
Vitesse moyenne ‘AVSPD’ ....19
58
W
Waypoint, commentaires ....25
Waypoint, définition ............24
Waypoint, liste .................. 22
Waypoint, pages ..................22
Waypoint, symboles ......25, 41
Waypoints de proximité ......23
Waypoints de référence........24
Waypoints prédéfinis ..........31
Waypoints voisins ................22
Web Site, adresse ..................2
Z
Zoom ..................................39
GPS12 French.qxd
4/4/00
4:41 PM
Page 59
GARANTIE LIMITEE
GARMIN garantit les pièces et la main d’œuvre de ce produit
pendant un an à partir de sa date d’achat. GARMIN se réserve le droit
de réparer ou de remplacer tout composant qui serait tombé en
panne pendant une utilisation normale. Ces réparations ou remplacements seront effectués gratuitement pour le client (pièces ou
main d’œuvre). Le client supportera néanmoins les coûts de transport. Cette garantie ne couvre pas les dommages causés par accident,
utilisation anormale, excessive ou consécutifs à modification non
autorisée ou réparation. GARMIN ne pourra être tenu responsable de
tout dommage particulier, accessoire, répressif ou indirect, ou perte
de jouissance.
Les garanties et remèdes exposés ci-dessus sont exclusifs de
toutes les autres garanties explicites ou implicites, y compris toutes
les responsabilités découlant de garanties ou conditions d’adéquation
à la commercialisation ou à un usage particulier, ou de conformité à
une réglementation particulière ou autres.
Pour obtenir la garantie, le récepteur doit être envoyé en port
payé, correctement emballé, à :
BAYO IMPORT
Aérodrome d’Auxerre-Branches
89380 - APPOIGNY,
accompagné d’une copie de la facture d’origine pour preuve de la
date d’achat. GARMIN se réserve le droit exclusif de réparer ou remplacer le récepteur ou le logiciel à sa seule discrétion.
GPS12 French.qxd
4/4/00
4:41 PM
Page 60
®
© 1997-2000 GARMIN Corporation
1200 E. 151st Street, Olathe, KS USA 66062
GARMIN (Europe) Ltd. - Unit 5, The Quadrangle,
Abbey Park, Romsey, UK SO51 9AQ
Part Number M00-00018-00 Printed in USA
BAYO IMPORT
Aérodrome d’Auxerre-Branches
89380 - APPOIGNY - FRANCE
Tel. : 03 86 48 20 22 - Fax. : 03 86 48 19 48
FRENCH
