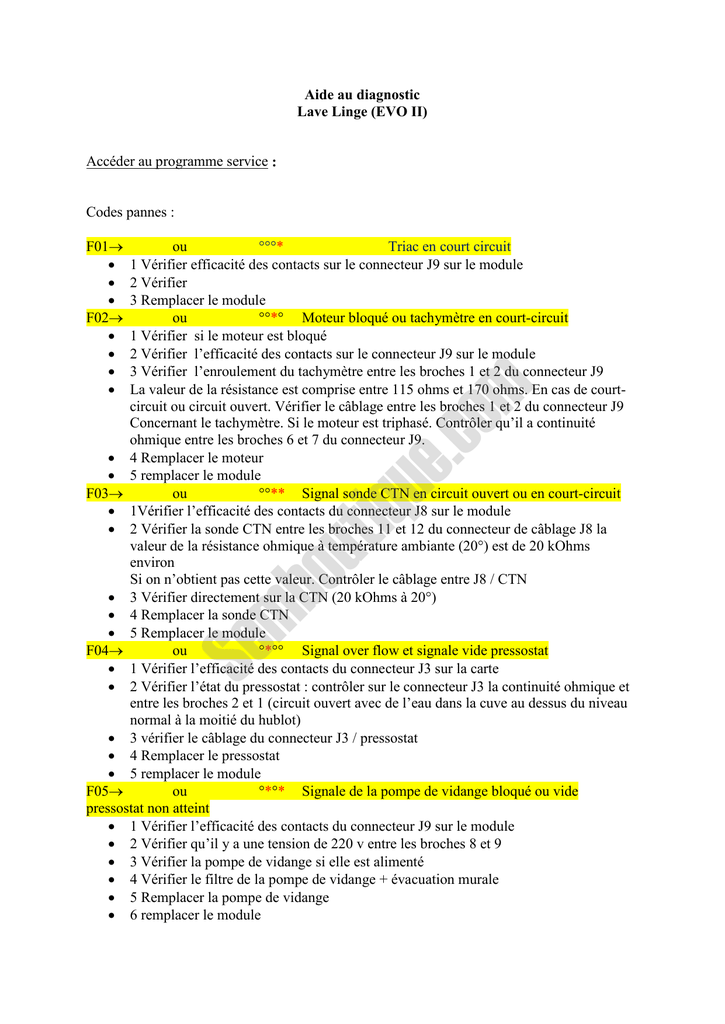

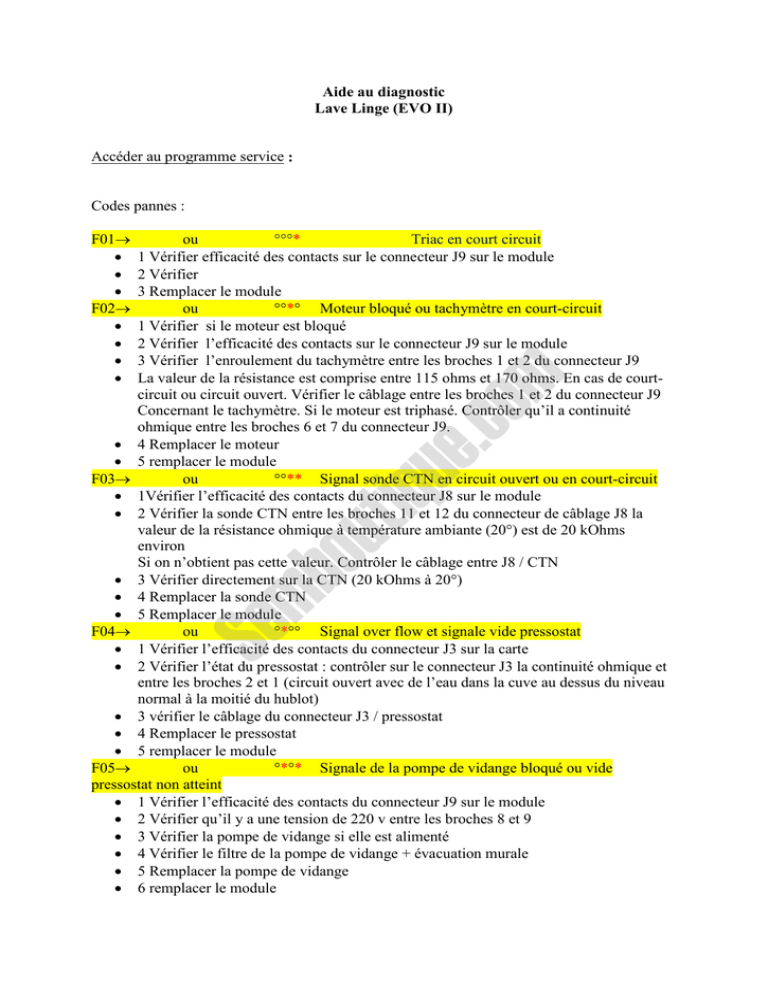

Aide au diagnostic
Lave Linge (EVO II)
Accéder au programme service :
Codes pannes :
ou
°°°*
Triac en court circuit
1 Vérifier efficacité des contacts sur le connecteur J9 sur le module
2 Vérifier
3 Remplacer le module
ou
°°*° Moteur bloqué ou tachymètre en court-circuit
1 Vérifier si le moteur est bloqué
2 Vérifier l’efficacité des contacts sur le connecteur J9 sur le module
3 Vérifier l’enroulement du tachymètre entre les broches 1 et 2 du connecteur J9
La valeur de la résistance est comprise entre 115 ohms et 170 ohms. En cas de courtcircuit ou circuit ouvert. Vérifier le câblage entre les broches 1 et 2 du connecteur J9
Concernant le tachymètre. Si le moteur est triphasé. Contrôler qu’il a continuité
ohmique entre les broches 6 et 7 du connecteur J9.
• 4 Remplacer le moteur
• 5 remplacer le module
F03→
ou
°°** Signal sonde CTN en circuit ouvert ou en court-circuit
• 1Vérifier l’efficacité des contacts du connecteur J8 sur le module
• 2 Vérifier la sonde CTN entre les broches 11 et 12 du connecteur de câblage J8 la
valeur de la résistance ohmique à température ambiante (20°) est de 20 kOhms
environ
Si on n’obtient pas cette valeur. Contrôler le câblage entre J8 / CTN
• 3 Vérifier directement sur la CTN (20 kOhms à 20°)
• 4 Remplacer la sonde CTN
• 5 Remplacer le module
F04→
ou
°*°° Signal over flow et signale vide pressostat
• 1 Vérifier l’efficacité des contacts du connecteur J3 sur la carte
• 2 Vérifier l’état du pressostat : contrôler sur le connecteur J3 la continuité ohmique et
entre les broches 2 et 1 (circuit ouvert avec de l’eau dans la cuve au dessus du niveau
normal à la moitié du hublot)
• 3 vérifier le câblage du connecteur J3 / pressostat
• 4 Remplacer le pressostat
• 5 remplacer le module
F05→
ou
°*°* Signale de la pompe de vidange bloqué ou vide
pressostat non atteint
• 1 Vérifier l’efficacité des contacts du connecteur J9 sur le module
• 2 Vérifier qu’il y a une tension de 220 v entre les broches 8 et 9
• 3 Vérifier la pompe de vidange si elle est alimenté
• 4 Vérifier le filtre de la pompe de vidange + évacuation murale
• 5 Remplacer la pompe de vidange
• 6 remplacer le module
Se
mb
ou
tiq
ue
.co
m
F01→
•
•
•
F02→
•
•
•
•
F06→
non sur AVD et AVL
Se
mb
ou
tiq
ue
.co
m
F07→
ou
°°***
Signal du relais de la résistance bloqué (l’erreur n’est
signalé que si le pressostat est sur vide
• 1 Vérifier l’efficacité des contacts du connecteur J3 sur le module
• 2 Vérifier la continuité de la résistance de lavage entre les broches 5 et 6 du
connecteur J3. La résistance de 1800 w 230 v à une résistance de 25 ohms
• 3 Vérifier les connections du pressostat sur le connecteur J3 broches 2 et 3 (circuit
ouvert) et 2 et 4 (circuit fermé)
• 4 Remplacer la résistance
• 5 Remplacer le pressostat
• 6 Remplacer le module
F08→
ou
°*°°°
Signale du relais de la résistance non actif (signale
lorsque le lave linge est vide ou le pressostat collé sur plein) (vide et plein simultané)
• 1 Vérifier l’efficacité des contacts du connecteur J3 sur le module
• 2 Vérifier l’état du pressostat : contrôler sur le connecteur J3 la continuité ohmique
entre les broches 2 et 4 (elle ne doit être présente que la cuve est vide) entre les
broches 2 et 3 (elle doit être présente lorsqu’il y a de l’eau dans la cuve et entre les
broches 2et 1 (elle ne doit être présente qu’avec de l’eau dans la cuve au-dessus du
niveau normal. Plus que la moitié du hublot)
• 3 Vérifier le câblage du connecteur J3 / pressostat
• 4 Vérifier les connections de la résistance sur le connecteur J3 broches 5 / 6
• 5 Remplacer le pressostat
• 6 Remplacer le module
F09→
ou
°*°°*
Signal erreur SEP UP (EEPROM)
Si le module de production est munie d’EEPROM soudé : remplacer le module et la
Mémoire EEPROM. En présence d’une carte et d’une mémoire EEPROM de
rechange contrôlé si l’EEPROM a été positionnée correctement sur le socle du
module.
F10→
ou
°*°*°
Absence du signal de plein ou de vide
• 1 Vérifier l’efficacité des contacts du connecteur J3 sur le module
• 2 Vérifier l’état du pressostat : contrôler sur le connecteur J3 la continuité ohmique
entre les broches 2 et 4 (elle doit être présente que lorsque la cuve est vide) entre les
broches 2 et 3 (elle ne doit être présente qu’avec de l’eau dans la cuve au-dessus du
niveau normal, plus que la moitié du hublot)
• 3 Vérifier le câblage du connecteur J3 / pressostat
• 4 Remplacer le pressostat
• 5 Remplacer module
F11→
ou
°*°**
Absence de signal de retour de pompe (pompe de
vidange débrancher ou enroulement coupé)
• 1 Vérifier l’efficacité des contacts du connecteur J9 sur le module
• 2 Vérifier la continuité de la pompe les broches 1 et 2 sur le connecteur J15 (lave linge
avec blocage de porte Easy Door) ou les broches 8 et 9 sur le connecteur J9 (blocage
de traditionnel) la valeur de la résistance doit être de 170 ohms
• 3 Contrôler le câblage du connecteur J15 (ou J9) / pompe
• 4 Remplacer la pompe de vidange
• 5 Remplacer le module
Se
mb
ou
tiq
ue
.co
m
F12→
ou
°**°°
Aucune information entre la carte d’affichage-témoin et
le module
• 1 Vérifier l’efficacité des contacts sur le module du connecteur J11
• 2 Vérifier la continuité connecteur J11 connecteur 5 voies de la carte afficheur
• 3 Remplacer le module
• 4 Remplacer la carte afficheur / témoins
F13→
ou
°**°*
Câblage de la sonde CTN détaché du système de séchage
(Margherita lavante-séchante)
• 1 Vérifier l’efficacité des contacts du connecteur J10 sur le module
• 2 Vérifier le câblage de la sonde CTN connecteur J10 les broches 8 et 9 (20 kOhms à
20°)
• 3 Remplacer la sonde CTN
• 4 Remplacer le module
F14→
ou
°***°
Résistance de séchage coupée ou déconnecté
(Margherita lavante-séchante)
• 1 Vérifier l’efficacité des contacts sur le module du connecteur J2
• 2 Vérifier sur le connecteur J2 les broches 1 et 2 la résistance (42 ohms)
• 3 Vérifier la connexion de la résistance de séchage
• 4 Remplacer la résistance de séchage
• 5 Remplacer le module
F15→
ou
°****
Résistance de séchage toujours active
(Margherita lavante-séchante)
• 1Vérifier l’efficacité des contacts de la résistance sur le module du connecteur J2
broches 1 et 2
• 2 Vérifier l’efficacité des contacts du pressostat sur le module du connecteur J3
broches 2 et 3
• 3 Remplacer la résistance de séchage
• 4 Remplacer le pressostat
• 5 Remplacer le module
F16→
ou
*°°°*
Le système de blocage de la porte non
alimenté/ouvert (EASY-DOOR)
• 1 Vérifier sur le connecteur du câblage J4 monté sur le module la présence de
l’alimentation du secteur 230v entre les broches 3 et 4 (absence si le lave linge est en
veille) la présence de l’alimentation 230v sortant du blocage de la porte entre les
broches 3 et 5
• 2 Vérifier la continuité ohmique du micro-interrupteur de la porte entre les broches 1
et 2 du connecteur J4 monté sur le module
• 3 Vérifier la continuité du câblage J4 / blocage de porte
• 4 Remplacer le crochet de la porte
• 5 Remplacer le blocage de porte
• 6 Remplacer le module
F17→
ou
*°°°*
Le système de blocage de la porte non
alimenté/ouvert (blocage de la porte traditionnel (NON EASY-DOOR)
• 1 Vérifier sur le connecteur du câblage J4 monté sur le module. La présence de
l’alimentation 230v entre les broches 2 et 3 (absence si le lave linge est en vielle) la
présence de l’alimentation 230v sortent du blocage de la porte entre les broches 3 et 1
• 2 Remplacer le crochet de la porte
• 3 Remplacer blocage de la porte
•
4 Remplacer le module
PANNES NON SIGNALEES
 Déclenchement de la protection thermique du moteur :
Si la protection thermique du moteur se déclenche, le lave linge s’arête, mais ne
signale aucune erreur.
Dés que la protection thermique est réenclenchée après refroidissement, le lave linge
reprend son cycle au point ou il s’était arrêté
Pour contrôler si la protection thermique est déclenchée, procéder de la manière
suivante.
Vérifier la continuité ohmique sur le connecteur J9, entre les broches 6 et 7 (1 et 2
ohms)
tiq
ue
.co
m
 Enroulement stator du moteur coupé (modèle à collecteur)
S’il se produit une interruption de l’enroulement du stator du stator du moteur, le lave
linge s’arête et indique l’erreur F01
Pour contrôler le moteur, vérifier sur le connecteur J9 entre les broches 3 et 5 la valeur
de la résistance ohmique (entre 2 et 3 ohms)
Avec prise de demi-champs sur le connecteur J9 entre les broches 3 et 4 la valeur
ohmique (entre 1 et 1,5 ohms)
ou
 Connecteur du moteur débranché. Aucune erreur n’est signalée
Le lave linge s’allume, accepte les programmes, mais elle n’active aucune charge :
Blocage de la porte, de l’électrovanne, pompe de vidange et de la résistance de
chauffage.
mb
 Contrôle de l’alimentation du module
Contrôler la présence de l’alimentation 230v entre les broches 1 et 2 du connecteur J1
Se
 Contrôle du micro-interrupteur de porte ouverte / fermée (blocage de porte EASY
Pour contrôler la continuité du micro interrupteur de la porte, vérifier la continuité
ohmique entre les broches 1 et 2 sur le connecteur J4, dans le cas de la porte fermée.
 Etat des électrovannes
Pour contrôler la continuité du circuit des électrovannes, vérifier que la valeur de la
résistance ohmique entre les broches 1 et 3 EVL ? Entre les broches 4 et 6 EVP ?
Entre les broches 7 et 9 EVC, du connecteur J8 (entre 3,5 et 4 ohms) L’électrovanne
de 3 EVL ? Entre les broches 4 et 6 EVP ? Entre les broches 7 et 9 EVC, du
connecteur J8 (entre 3,5 et 4 ohms) L’électrovanne de séchage peut être contrôle sur le
connecteur J10 broches 1et 3 EVA.
AVERTISSEMENTS :
 CON : il s’affiche si le capteur de conductibilité est débranché (le lave linge
Fonctionne, mais dans ce cas, le nombre maximum de rinçage est de 3)
 DOOR : il s’affiche si après avoir appuyé sur Start, l’utilisateur ne ferme pas la
Porte dans les 20 secondes : dans ce cas le lave linge ne commence pas le cycle : il
suffit de fermer la porte pour faire disparaitre l’avertissement et faire démarrer le cycle
Se
mb
ou
tiq
ue
.co
m
 H20 : il s’affiche si le pressostat n’indique pas le plein après 6 minutes, Si le
Robinet est fermé. Il suffit de l’ouvrir pour faire disparaitre l’avertissement et faire
démarrer le programme.
