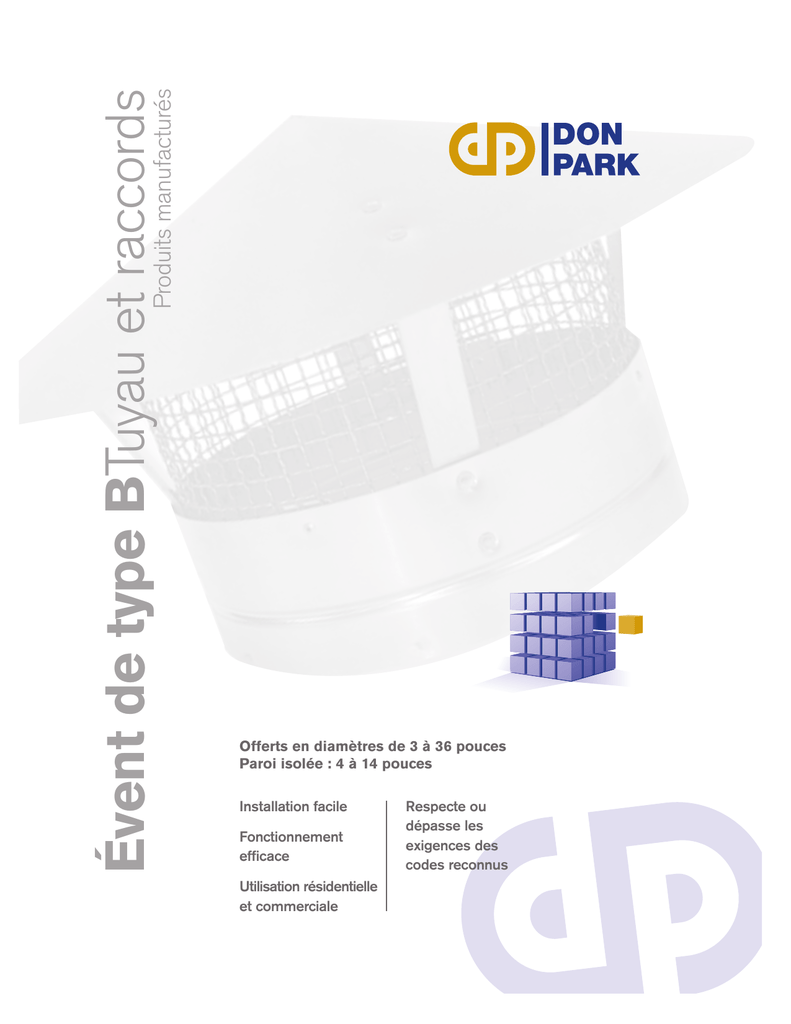

Évent de type BTuyau etProduits
raccords
manufacturés
Offerts en diamètres de 3 à 36 pouces
Paroi isolée : 4 à 14 pouces
Installation facile
Fonctionnement
efficace
Utilisation résidentielle
et commerciale
Respecte ou
dépasse les
exigences des
codes reconnus
Description du produit et homologation
Conduit à double paroi pour évent à gaz
• Paroi extérieure Galvalume
• Paroi intérieure en aluminium
• Lame d’air de 1/2 po entre la paroi extérieure et la
paroi intérieure, sauf pour les conduits de 32, 34
ou 36 po
• Le diamètre intérieur a 1 po de moins que le
diamètre extérieur, sauf pour les conduits de 32, 34
ou 36 po, pour lequel il a 2 po de moins.
Raccords
Acier galvanisé de forte épaisseur estampé, procurant
uniformité et résistance
*Diamètre
Calibre
3 à 6 po
24
7 à 14 po
22
Assemblage facile
Pour assembler les différentes sections des modèles
pour évent de type B BVS (3 à 8 po) et BVM (10 à 14
po), il suffit d’emboîter les embouts mâles et femelles
les uns dans les autres et de les visser ensemble, en les
tournant vers la droite comme lorsqu’on visse un
couvercle sur un pot. Pour les
démonter, simplement tourner la
section supérieure dans le sens
contraire des aiguilles d’une
montre et la soulever.
L’image ci-contre montre un
raccord de coupe-tirage doté
d’une bague-raccord mâle (I).
Remarquez l’excellence de la finition et du savoir-faire de
fabrication qui caractérise tous les produits pour évent de
type B Don Park.
Le modèle BVL (16 à 30 po) est conçu et fabriqué de
façon que les différentes pièces s’ajustent facilement et
parfaitement les unes aux autres. En raison de leur
grand diamètre, les pièces doivent être fixées entre elles
au moyen de vis à métaux. La paroi extérieure femelle
comporte des trous prépercés à cette fin.
Tirage — Évent de type B
L’efficacité du tirage est obtenue grâce à la paroi
intérieure en aluminium qui se réchauffe rapidement
et uniformément et à la lame d’air de 1/2 po ou de 1 po.
La température est maintenue uniformément dans les
raccords, qui agissent comme un isolant, empêchant
toute perte de chaleur indue et éliminant la formation
de condensation corrosive à l’intérieur du conduit.
Comme nous utilisons le meilleur de tous les systèmes
de verouillage à agrafure pour maintenir l’évent de
2
type B en place, les bruits (cliquetis ou craquement)
généralement associés à l’expansion et à la contraction
de l’aluminium qui se réchauffe et se refroidit
son inexistants.
Éléments à paroi isolée pour évent de type B
(diamètre de 4 à 14 po)
Les éléments à paroi isolée pour évent de type B
comportent un matelas isolant en fibre de verre de 1/2
po entre la paroi intérieure en aluminium et la paroi
extérieure Galvalume ou galvanisée. Ce type d’isolant
assure un meilleur maintien de la température des gaz
de combustion que l’isolation par lame d’air. Les
éléments à paroi isolée sont utilisés pour l’évacuation
des fumées à l’extérieur des murs extérieurs.
Utilisation des évents de type B
Les évents de type B sont conçus pour l’évacuation des
fumées des appareils au gaz approuvés, conformément à
la norme CSA B149.1 — Code d’installation du gaz
naturel et du propane, et aux normes CSA B149.2 —
Code sur le stockage et la manipulation du propane (au
Canada) et NFPA no 211 — Standards for Gas Piping
and Gas Appliances in Buildings (aux États-Unis), ainsi
qu’aux exigences de l’organisme compétent. Ce type
d’évent ne doit pas être utilisé pour l’évacuation des
fumées provenant d’incinérateurs, d’appareils devant être
raccordés à des cheminées ou d’appareils à tirage forcé.
Essai et homologation
Les essais effectués en laboratoire par les Laboratoires
des assureurs du Canada (ULC) et les Underwriters’
Laboratories (UL) démontrent que les modèles BVS (3
à 8 po), BVM (10 à 14 po) et BVL (16 à 30 po) sont
conformes à tous les critères de leur service d’homologation, lequel est appuyé par des inspections périodiques en usine. Les résultats des essais peuvent être
fournis sur demande.
Numéro d’homologation UCL : CMH695
Numéro d’approbation SCHL : 6952
Numéro d’homologation UL : 66M3
*Écart au feu : 1 po
Éléments
Les pages qui suivent comportent des schémas et des
données dimensionnelles pour les trois modèles. Nous
nous réservons le droit d’apporter sans préavis des
modifications qui sont conformes aux exigences de
l’UCL et de l’UL.
Tous les éléments pour évent à gaz (sauf les sections
réglables) sont offerts avec paroi isolée dans les
diamètres de 4 à 14 po.
Évent de type BSpécifications dimensionnelles
Installations types
Petit Diamètres de 3 à 8 po
Moyen Diamètres de 10 à 14 po
5
5
5
9
2 Pi Min.
6 Pi Max.
Grand Diamètres de 16 à 36 po
9
2’
- 0”
Min.
2 Pi
Min.
6’
- 0”
Max.
6 Pi
Max.
4
4
9
2 Pi Min.
6 Pi Max.
Dégagement :
1 Po Min.
4
Dégagement :
1 Po Min.
3
3
2
2
Mur de
Cloisonnement
3
Dégagement :
1 Po Min.
3
Mur de
Cloisonnement
Dégagement :
1 Po Min.
Dégagement :
1 Po Min.
3
2
Mur de
Cloisonnement
1
1
1
3
3
3
3
7
7
8
6
7
6
8
6
8
Table des matières
No de pièce
Désignation
Petit
Numéro de page
Moyen
Grand
1
Support
4
6
8
2
Tuyau d’évent
4
6
8
3
Coupe-feu
4
6
8
4
Solin de toit et collet de solin
4
6
8
5
Chapeau pare-pluie
4
6
8
6
Raccord de coupe-tirage
4
6
8
7
Té ou té de réduction et raccord orientable
4
6
8
8
Tampon de té
4
6
8
9
Les sections qui dépassent du toit doivent être approuvées pour une
utilisation soit a) à l’intérieur et à l’extérieur, soit b) au-dessus
de la ligne de toiture.
4
6
8
3
Conduit de fumée pour évent à gaz de type B
(Modèle BVS)
Diamètres : de 3 à 8 po
Instructions d’installation et d’utilisation
Le conduit de fumée pour évent à gaz doit être conçu et fabriqué de façon à permettre la création d’une
pression positive assurant l’évacuation complète des gaz de combustion vers l’extérieur, sans formation de
condensation à l’intérieur du conduit ni écoulement au coupe-tirage.
5
9
2 Pi Min.
6 Pi Max.
4
Il est essentiel que le dimensionnement de l’installation soit approprié pour assurer l’évacuation adéquate
des gaz de combustion dans les régions où les températures sont basses pendant de longues périodes et
ainsi éviter tout risque de condensation de l’humidité, d’accumulation de glace et de tirage déficient, qui
pourrait donner lieu à des situations susceptibles d’être dangereuses.
UTILISATION. Les évents de type B sont conçus pour l’évacuation des fumées des appareils au gaz
approuvés, conformément aux normes CSA B149.1 – Code d’installation du gaz naturel et du propane, et
CSA B149.2 – Code sur le stockage et la manipulation du propane, ainsi qu’aux exigences de l’organisme
compétent. Ce type d’évent ne doit pas être utilisé pour l’évacuation des fumées qui proviennent
d’incinérateurs ou d’appareils devant être raccordés à des cheminées. Les sections de conduit qui sont
accessibles doivent être encloisonnées de façon à les protéger contre les dommages et à éviter tout
contact avec les personnes.
Sauf dans les habitations unifamiliales et bifamiliales, tout conduit pour évent à gaz qui se prolonge à l’étage
situé au-dessus de celui où se trouve l’appareil raccordé doit être doté d’un coupe-feu offrant une
résistance au feu égale ou supérieure à celle du plancher ou du toit qu’il traverse.
Toute utilisation de pièces autres que celles fournies par Don Park LP entraîne l’annulation de
l’homologation UL et ULC et risque de nuire au rendement de l’installation.
Dégagement :
1 Po Min.
HAUTEUR DE L’INSTALLATION. La section qui dépasse du toit doit dominer d’au moins 2 pi (61 cm) le
faîte du toit ou toute autre structure se trouvant dans un rayon de 10 pi (3 m). La hauteur de l’installation
au-dessus de la toiture ne doit pas dépasser 6 pi (183 cm).
INSTRUCTIONS D’INSTALLATION
3
1. PLAQUE SUPPORT. Chaque plaque support est conçue pour soutenir une installation d’une hauteur
maximale de 60 pi (18 m). Si la hauteur de l’installation est supérieure, il faut installer d’autres plaques
supports à des intervalles ne dépassant pas 60 pi (18 m). Renforcer comme suit l’ouverture dans le
plancher à l’endroit où le conduit doit être supporté :
2
Mur de
Cloisonnement
Dégagement :
1 Po Min.
Diam. du conduit
Ouverture
Diam. du conduit
Ouverture
3 po
6 po sur 6 po
6 po
9 po sur 9 po
4 po
7 po sur 7 po
7 po
10 po sur 10 po
5 po
8 po sur 8 po
8 po
11 po sur 11 po
En utilisant les pattes d’écartement pour centrer la plaque support, orienter le collier vers le haut et fixer la
plaque sur le plancher en enfonçant 12 clous ordinaires de 2 1/2 po dans les trous prépercés.
Enlever les vis autotaraudeuses de la bague-raccord. Insérer la section désirée dans la plaque support,
l’extrémité mâle orientée vers le haut, et prolonger le conduit jusqu’à la hauteur nécessaire sous les solives ou
le plafond. Serrer le boulon et remettre en place les 4 vis autotaraudeuses n° 6 de 3/8 po dans le
collier-raccord et les visser dans la paroi extérieure (éviter de percer la paroi intérieure en aluminium). La
section assurant le soutien de l’installation doit reposer sur la plaque support.
2. SECTIONS. Pour assembler les autres sections à la section assurant le soutien de l’installation, emboîter
l’embout des différents éléments les uns dans les autres et tourner l’élément du haut dans le sens des
aiguilles d’une montre pour les verrouiller. Procéder à l’assemblage des autres sections jusqu’à la hauteur
nécessaire.
1
3. COUPE-FEU. Il faut installer des coupe-feu dans les chevêtres ménagés dans les planchers et les plafonds
pour le passage du conduit. Un coupe-feu doit aussi être posé sous les plaques supports. Il faut assurer un
dégagement minimal de 1 po (25 mm) entre le conduit et toute matière combustible. Installer un coupe-feu
au-dessus et au-dessous du chevêtre; les pattes d’écartement doivent être placées dans l’ouverture. Utiliser
un matériau non combustible pour obturer le pourtour de tout coupe-feu traversant l’enveloppe du bâtiment
de façon à maintenir l’intégrité du coupe-vapeur.
3
7
8
6
4. SOLIN DE TOIT ET COLLET DE SOLIN. Renforcer le chevêtre ménagé dans le support et le matériau de
couverture de façon à assurer un dégagement minimal de 1 po (25 mm) entre le conduit et tout matériau
combustible. Glisser le solin sur le conduit et bien l’appuyer sur la toiture. Clouer le solin sur la toiture en
maintenant le dégagement de 1 po (25 mm). Appliquer un cordon de produit d’étanchéité autour du
conduit juste au-dessus du solin. Placer le collet de solin sur le conduit et appuyer fermement pour qu’il
adhère bien au produit d’étanchéité. Serrer le boulon du collet de solin.
5. CHAPEAU PARE-PLUIE. Installer et fixer le chapeau pare-pluie comme les autres sections du conduit.
Dans les régions où les températures sont basses, le gel peut causer l’obstruction des chapeaux pare-pluie
homologués dotés d’un grillage aviaire. Ce type d’installation est nécessaire ou obligatoire à certains
endroits. Se renseigner à ce sujet auprès de l’organisme responsable. (NOTE : Durant les périodes froides,
inspecter le chapeau pare-pluie et enlever toute accumulation de glace.)
6. RACCORDEMENT AU COUPE-TIRAGE. Pour raccorder le coupe-tirage au conduit situé sous la plaque
support, on peut utiliser un raccord de coupe-tirage, des sections de tuyaux à double paroi, des coudes ou
des tés, selon les besoins. Le raccordement doit être conforme aux exigences de l’organisme responsable.
MISE EN GARDE : Ne pas laisser d’isolant
ni autre matériau dans l’espace libre.
7.
FABRIQUÉ AU CANADA
TÉ À DOUBLE PAROI. Il est recommandé d’utiliser un té à double paroi pour relier le conduit principal au
conduit de raccordement.
8. TAMPON DE TÉ. Toute ouverture de té non utilisée doit être obstruée au moyen d’un tampon conçu à cette fin.
*Non obligatoire en vertu des conditions d’accréditation
UL/ULC compte tenu de la méthode de raccord utilisée 9. Les sections qui dépassent du toit doivent être approuvées pour une utilisation soit a) à l’intérieur et à
l’extérieur, soit b) au-dessus de la ligne de toiture.
par Don Park. La fixation des joints au moyen de vis
posées à environ 1/4 po de ceux-ci est permis, mais la 10. Tout conduit pour évent à gaz qui se prolonge à l’étage situé au-dessus de celui où se trouve l’appareil
longueur des vis ne doit pas dépasser 1/4 po de façon
raccordé doit être doté d’un coupe-feu offrant une résistance au feu égale ou supérieure à celle du
à éviter de percer ou de déformer la paroi intérieure.
plancher ou du toit qu’il traverse.
4
Conduit de fumée à paroi isolée pour évent
de type B (Modèle IBVS)
Le conduit de fumée pour évent à gaz doit être conçu et fabriqué de
façon à permettre la création d’une pression positive assurant
l’évacuation complète des gaz de combustion vers l’extérieur, sans
formation de condensation à l’intérieur du conduit ni écoulement au
coupe-tirage.
Il est essentiel que le dimensionnement de l’installation soit approprié
pour assurer l’évacuation adéquate des gaz de combustion dans les
régions où les températures sont basses pendant de longues périodes
et ainsi éviter tout risque de condensation de l’humidité,
d’accumulation de glace et de tirage déficient, qui pourrait donner lieu
à des situations susceptibles d’être dangereuses.
Les conduits à paroi isolée pour évent de type B sont conçus pour une
installation à l’extérieur du bâtiment ou dans un espace non chauffé
comme un vide sanitaire ou un grenier.
Chapeau
pare-pluie
Plaque de
recouvrement
de chevêtre
supérieure
1. Déterminer l’emplacement de la sortie du té dans le mur, puis percer
et renforcer une ouverture 2 po (50 mm) plus large que le diamètre
extérieur du conduit.
2. Poser un coupe-feu sur le mur extérieur; le centrer dans l’ouverture.
Utiliser un matériau non combustible pour obturer le pourtour de tout
coupe-feu traversant l’enveloppe du bâtiment de façon à maintenir
l’intégrité du coupe-vapeur.
3. Poser des supports de té sur le té, puis fixer une section de tuyau
d’évent de type B sur la branche du té.
Chevêtre
4. Positionner le té sur le mur extérieur, puis fixer les supports de té sur
le mur.
Bride
murale
5. Poser les sections d’évent de type B sur le dessus du té et tourner
pour les verrouiller.
6. Installer une bride murale tous les 10 pi (3 m).
7. Installer un chapeau pare-pluie sur le dessus du conduit et un tampon
de té à la base de celui-ci. Dans les régions où les températures sont
basses, le gel peut causer l’obstruction des chapeaux pare-pluie
homologués dotés d’un grillage aviaire. Ce type d’installation est
nécessaire ou obligatoire à certains endroits. Se renseigner à ce sujet
auprès de l’organisme responsable. (NOTE : Durant les périodes
froides, inspecter le chapeau pare-pluie et enlever toute accumulation
de glace.)
8. Poser un pare-feu autour de la branche du té et le fixer en position.
Utiliser un matériau non combustible pour obturer le pourtour de tout
coupe-feu traversant l’enveloppe du bâtiment de façon à maintenir
l’intégrité du coupe-vapeur.
9. Poser un raccord de coupe-tirage sur la section de tuyau fixée sur la
branche du té, puis tourner pour verrouiller.
10. Encloisonner le conduit d’évent au moins jusqu’à la ligne de la toiture
en maintenant un dégagement de 1 po (25 mm) entre le conduit et
la charpente.
Évent de
type B
Calfeutrer à l’aide
d’un matériau
non combustible
Support de té
Coupe-feu
Raccord de
coupe-tirage
Coupe-feu
Té
Longueur
d’évent de type B
Plaque de
recouvrement
de chevêtre
inférieure
5
Conduit de fumée pour évent à gaz de type B
(Modèle BVM)
Le conduit de fumée pour évent à gaz doit être conçu et fabriqué de façon à permettre la création d’une pression
positive assurant l’évacuation complète des gaz de combustion vers l’extérieur, sans formation de condensation à
l’intérieur du conduit ni écoulement au coupe-tirage.
5
9
2 Pi Min.
6 Pi Max.
4
Il est essentiel que le dimensionnement de l’installation soit approprié pour assurer l’évacuation adéquate des gaz
de combustion dans les régions où les températures sont basses pendant de longues périodes et ainsi éviter tout
risque de condensation de l’humidité, d’accumulation de glace et de tirage déficient, qui pourrait donner lieu à des
situations susceptibles d’être dangereuses.
UTILISATION. Les évents de type B sont conçus pour l’évacuation des fumées des appareils au gaz approuvés,
conformément aux normes CSA B149.1 – Code d’installation du gaz naturel et du propane, et CSA B149.2 –
Code sur le stockage et la manipulation du propane, ainsi qu’aux exigences de l’organisme compétent. Ce type
d’évent ne doit pas être utilisé pour l’évacuation des fumées qui proviennent d’incinérateurs ou d’appareils devant
être raccordés à des cheminées. Les sections de conduit qui sont accessibles doivent être encloisonnées de façon
à les protéger contre les dommages et à éviter tout contact avec les personnes.
Sauf dans les habitations unifamiliales et bifamiliales, tout conduit pour évent à gaz qui se prolonge à l’étage situé
au-dessus de celui où se trouve l’appareil raccordé doit être doté d’un coupe-feu offrant une résistance au feu
égale ou supérieure à celle du plancher ou du toit qu’il traverse.
Toute utilisation de pièces autres que celles fournies par Don Park LP entraîne l’annulation de l’homologation UL
et ULC et risque de nuire au rendement de l’installation.
Dégagement : :
Dégagement
1 Po
Po Min.
Min.
HAUTEUR DE L’INSTALLATION. La section qui dépasse du toit doit dominer d’au moins 2 pi (61 cm) le faîte du
toit ou toute autre structure se trouvant dans un rayon de 10 pi (3 m). La hauteur de l’installation au-dessus de la
toiture ne doit pas dépasser 6 pi (183 cm).
3
1. PLAQUE SUPPORT. Chaque plaque support est conçue pour soutenir une installation d’une hauteur maximale de 60 pi (18 m). Si la hauteur de l’installation est supérieure, il faut installer d’autres plaques supports à
des intervalles ne dépassant pas 60 pi (18 m). Renforcer comme suit l’ouverture dans le plancher à l’endroit
où le conduit doit être supporté :
2
Diam. du conduit
Ouverture
10 po
13 po sur 13 po
12 po
15 po sur 15 po
14 po
17 po sur 17 po
Mur de
cloisonnement
En utilisant les pattes d’écartement pour centrer la plaque support, orienter le collier vers le haut et fixer la plaque
sur le plancher en enfonçant 12 clous ordinaires de 2 1/2 po dans les trous prépercés.
Dégagement:
1 Po Min.
Enlever les vis autotaraudeuses de la bague-raccord. Insérer la section désirée dans la plaque support, l’extrémité
mâle orientée vers le haut, et prolonger le conduit jusqu’à la hauteur nécessaire sous les solives ou le plafond.
Serrer le boulon et remettre en place les 8 vis autotaraudeuses no 6 de 3/8 po dans le collier-raccord et les visser
dans la paroi extérieure (éviter de percer la paroi intérieure en aluminium). La section assurant le soutien de
l’installation doit reposer dans la plaque support.
2. SECTIONS. Pour assembler les autres sections à la section assurant le soutien de l’installation, emboîter l’embout
des différents éléments les uns dans les autres et tourner l’élément du haut dans le sens des aiguilles d’une montre pour les verrouiller. Procéder à l’assemblage des autres sections jusqu’à la hauteur nécessaire.
3. COUPE-FEU. Il faut installer des coupe-feu dans les chevêtres ménagés dans les planchers et les plafonds pour
le passage du conduit. Un coupe-feu doit aussi être posé sous les plaques supports. Il faut assurer un dégagement
minimal de 25 mm (1 po) entre le conduit et toute matière combustible. Installer un coupe-feu au-dessus et audessous du chevêtre; les pattes d’écartement doivent être placées dans l’ouverture. Utiliser un matériau non combustible pour obturer le pourtour de tout coupe-feu traversant l’enveloppe du bâtiment de façon à maintenir l’intégrité du coupe-vapeur.
1
4. SOLIN DE TOIT ET COLLET DE SOLIN. Renforcer le chevêtre ménagé dans le support et le matériau de couverture de façon à assurer un dégagement minimal de 1 po entre le conduit et tout matériau combustible. Glisser
le solin sur le conduit et bien l’appuyer sur la toiture. Clouer le solin sur la toiture en maintenant le dégagement de
25 mm (1 po). Appliquer un cordon de produit d’étanchéité autour du conduit juste au-dessus du solin. Placer le
collet de solin sur le conduit et appuyer fermement pour qu’il adhère bien au produit d’étanchéité. Serrer le boulon
du collet de solin.
3
7
8
6
FABRIQUÉ AU CANADA
5. CHAPEAU PARE-PLUIE. Installer et fixer le chapeau pare-pluie comme les autres sections du conduit. Dans les
régions où les températures sont basses, le gel peut causer l’obstruction des chapeaux pare-pluie homologués
dotés d’un grillage aviaire. Ce type d’installation est nécessaire ou obligatoire à certains endroits. Se renseigner à
ce sujet auprès de l’organisme responsable. (NOTA : Durant les périodes froides, inspecter le chapeau pare-pluie
et enlever toute accumulation de glace.)
6. RACCORDEMENT AU COUPE-TIRAGE. Pour raccorder le coupe-tirage au conduit situé sous la plaque support, on peut utiliser un raccord de coupe-tirage, des sections de tuyaux à double paroi, des coudes ou des tés,
selon les besoins. Le raccordement doit être conforme aux exigences de l’organisme responsable.
7.
TÉ À DOUBLE PAROI. Il est recommandé d’utiliser un té à double paroi pour relier le conduit principal au conduit
de raccordement.
8. TAMPON DE TÉ. Toute ouverture de té non utilisée doit être obstruée au moyen d’un tampon conçu à cette fin.
UL/ULC compte tenu de la méthode de raccord utilisée 9. Les sections qui dépassent du toit doivent être approuvées pour une utilisation soit a) à l’intérieur et à l’extérieur,
soit b) au-dessus de la ligne de toiture.
posées à environ 1/4 po de ceux-ci est permis, mais la 10. Tout conduit pour évent à gaz qui se prolonge à l’étage situé au-dessus de celui où se trouve l’appareil raccordé
doit être doté d’un coupe-feu offrant une résistance au feu égale ou supérieure à celle du plancher ou du toit qu’il
traverse.
6
Conduit de fumée à paroi isolée pour évent
de type B (Modèle IBVM)
Le conduit de fumée pour évent à gaz doit être conçu et fabriqué de façon à permettre
la création d’une pression positive assurant l’évacuation complète des gaz de combustion vers l’extérieur, sans formation de condensation à l’intérieur du conduit ni écoulement au coupe-tirage.
Il est essentiel que le dimensionnement de l’installation soit approprié pour assurer l’évacuation adéquate des gaz de combustion dans les régions où les températures sont
basses pendant de longues périodes et ainsi éviter tout risque de condensation de l’humidité, d’accumulation de glace et de tirage déficient, qui pourrait donner lieu à des situations susceptibles d’être dangereuses.
Les conduits à paroi isolée pour évent de type B sont conçus pour une installation à
l’extérieur du bâtiment ou dans un espace non chauffé comme un vide sanitaire ou un
grenier.
Chapeau
pare-pluie
Plaque de
recouvrement
de chevêtre
supérieure
1. Déterminer l’emplacement de la sortie du té dans le mur, puis percer et renforcer une
ouverture 2 po (50 mm) plus large que le diamètre extérieur du conduit.
2. Poser un coupe-feu sur le mur extérieur; le centrer dans l’ouverture. Utiliser un
matériau non combustible pour obturer le pourtour de tout coupe-feu traversant l’enveloppe du bâtiment de façon à maintenir l’intégrité du coupe-vapeur.
3. Poser des supports de té sur le té, puis fixer une section de tuyau d’évent de type
B sur la branche du té.
Chevêtre
4. Positionner le té sur le mur extérieur, puis fixer les supports de té sur le mur.
5. Poser les sections d’évent de type B sur le dessus du té et tourner pour les verrouiller.
6. Installer une bride murale tous les 10 pi (3 m).
7. Installer un chapeau pare-pluie sur le dessus du conduit et un tampon de té à la base
de celui-ci. Dans les régions où les températures sont basses, le gel peut causer
l’obstruction des chapeaux pare-pluie homologués dotés d’un grillage aviaire. Ce
type d’installation est nécessaire ou obligatoire à certains endroits. Se renseigner à
ce sujet auprès de l’organisme responsable. (NOTE : Durant les périodes froides,
inspecter le chapeau pare-pluie et enlever toute accumulation de glace.)
8. Poser un pare-feu autour de la branche du té et le fixer en position. Utiliser un matériau non combustible pour obturer le pourtour de tout coupe-feu traversant l’en- Calfeutrer à l’aide
veloppe du bâtiment de façon à maintenir l’intégrité du coupe-vapeur.
d’un matériau non
9. Poser un raccord de coupe-tirage sur la section de tuyau fixée sur la branche du té, combustible
puis le raccorder à l’appareil.
10. Encloisonner le conduit d’évent au moins jusqu’à la ligne de la toiture en maintenant
un dégagement de 1 po (25 mm) entre le conduit et la charpente.
Bride
murale
Raccord de
coupe-tirage
Bride
murale
Évent de
type B
Support
de té
Coupe-feu
Té
Longueur
d’évent
de type B
Plaque de
recouvrement
de chevêtre
inférieure
FABRIQUÉ AU CANADA
*Non obligatoire en vertu des conditions d’accréditation UL/ULC compte
tenu de la méthode de raccord utilisée par Don Park. La fixation des joints
au moyen de vis posées à environ 1/4 po de ceux-ci est permis, mais la
longueur des vis ne doit pas dépasser 1/4 po de façon à éviter de percer
ou de déformer la paroi intérieure.
7
Conduit de fumée pour évent à gaz de
type B (Modèle BVL)
Le conduit de fumée pour évent à gaz doit être conçu et fabriqué de façon à permettre la création d’une pression
positive assurant l’évacuation complète des gaz de combustion vers l’extérieur, sans formation de condensation à
l’intérieur du conduit ni écoulement au coupe-tirage.
Il est essentiel que le dimensionnement de l’installation soit approprié pour assurer l’évacuation adéquate des gaz
de combustion dans les régions où les températures sont basses pendant de longues périodes et ainsi éviter tout
risque de condensation de l’humidité, d’accumulation de glace et de tirage déficient, qui pourrait donner lieu à des
situations susceptibles d’être dangereuses.
UTILISATION. Les évents de type B sont conçus pour l’évacuation des fumées des appareils au gaz approuvés,
conformément aux normes CSA B149.1 – Code d’installation du gaz naturel et du propane, et CSA B149.2 –
Code sur le stockage et la manipulation du propane, ainsi qu’aux exigences de l’organisme compétent. Ce type
d’évent ne doit pas être utilisé pour l’évacuation des fumées qui proviennent d’incinérateurs ou d’appareils devant
être raccordés à des cheminées. Les sections de conduit qui sont accessibles doivent être encloisonnées de façon
à les protéger contre les dommages et à éviter tout contact avec les personnes.
5
Sauf dans les habitations unifamiliales et bifamiliales, tout conduit pour évent à gaz qui se prolonge à l’étage situé
au-dessus de celui où se trouve l’appareil raccordé doit être doté d’un coupe-feu offrant une résistance au feu
égale ou supérieure à celle du plancher ou du toit qu’il traverse.
9
Toute utilisation de pièces autres que celles fournies par Don Park LP entraîne l’annulation de l’homologation UL
et ULC et risque de nuire au rendement de l’installation.
2 Pi Min.
6 Pi. Max.
HAUTEUR DE L’INSTALLATION. La section qui dépasse du toit doit dominer d’au moins 2 pi (61 cm) le faîte du
toit ou toute autre structure se trouvant dans un rayon de 10 pi (3 m). La hauteur de l’installation au-dessus de la
toiture ne doit pas dépasser 6 pi (183 cm).
4
1. PLAQUE SUPPORT. Chaque plaque support est conçue pour soutenir une installation d’une hauteur
maximale de 60 pi (18,3 m). Si la hauteur de l’installation est supérieure, il faut installer d’autres plaques supports à des intervalles ne dépassant pas 60 pi (18,3 m). Renforcer comme suit l’ouverture dans le plancher à
l’endroit où le conduit doit être supporté :
3
3
3
1
Dégagement :
1 Po Min.
Ouverture
Diam. du conduit
Ouverture
16 po
19 po sur 19 po
24 po
27 po sur 27 po
18 po
21 po sur 21 po
26 po
29 po sur 29 po
20 po
23 po sur 23 po
28 po
31 po sur 31 po
22 po
25 po sur 25 po
30 po
33 po sur 33 po
En utilisant les pattes d’écartement pour centrer la plaque support, orienter le collier vers le haut et fixer la plaque
sur le plancher en enfonçant 16 clous ordinaires de 2 1/2 po dans les trous prépercés.
Enlever les vis autotaraudeuses de la bague-raccord. Insérer la section désirée dans la plaque support, l’extrémité
mâle orientée vers le haut, et prolonger le conduit jusqu’à la hauteur nécessaire sous les solives ou le plafond.
Serrer le boulon et remettre en place les 8 vis autotaraudeuses no 6 de 3/8 po dans le collier-raccord et les visser
dans la paroi extérieure (éviter de percer la paroi intérieure en aluminium). La section assurant le soutien de
l’installation doit reposer sur la plaque support.
2
Mur de
cloisonnement
3
3
7
Diam. du conduit
6
8
2. SECTIONS. Pour assembler les autres sections à la section assurant le soutien de l’installation, emboîter
l’embout des différents éléments les uns dans les autres et fixer le joint à l’aide de 8 vis autotaraudeuses no 6
de 3/8 po (non fournies). Procéder à l’assemblage des autres sections jusqu’à la hauteur nécessaire.
3. COUPE-FEU. Il faut installer des coupe-feu dans les chevêtres ménagés dans les planchers et les plafonds
pour le passage du conduit. Un coupe-feu doit aussi être posé sous les plaques supports. Il faut assurer un
dégagement minimal de 25 mm (1 po) entre le conduit et toute matière combustible. Installer un coupe-feu audessus et au-dessous du chevêtre; les pattes d’écartement doivent être placées dans l’ouverture. Utiliser un
matériau non combustible pour obturer le pourtour de tout coupe-feu traversant l’enveloppe du bâtiment de
façon à maintenir l’intégrité du coupe-vapeur.
4. SOLIN DE TOIT ET COLLET DE SOLIN. Renforcer le chevêtre ménagé dans le support et le matériau de
couverture de façon à assurer un dégagement minimal de 1 po entre le conduit et tout matériau combustible.
Glisser le solin sur le conduit et bien l’appuyer sur la toiture. Clouer le solin sur la toiture en maintenant le
dégagement de 25 mm (1 po). Appliquer un cordon de produit d’étanchéité autour du conduit juste au-dessus
du solin. Placer le collet de solin sur le conduit et appuyer fermement pour qu’il adhère bien au produit
d’étanchéité. Serrer le boulon du collet de solin.
5. CHAPEAU PARE-PLUIE. Installer et fixer le chapeau pare-pluie comme les autres sections du conduit. Dans
les régions où les températures sont basses, le gel peut causer l’obstruction des chapeaux pare-pluie
homologués dotés d’un grillage aviaire. Ce type d’installation est nécessaire ou obligatoire à certains endroits.
Se renseigner à ce sujet auprès de l’organisme responsable. (NOTA : Durant les périodes froides, inspecter le
chapeau pare-pluie et enlever toute accumulation de glace.)
6. RACCORDEMENT AU COUPE-TIRAGE. Pour raccorder le coupe-tirage au conduit situé sous la plaque
support, on peut utiliser un raccord de coupe-tirage, des sections de tuyaux à double paroi, des coudes ou des
tés, selon les besoins. Le raccordement doit être conforme aux exigences de l’organisme responsable.
7.
TÉ À DOUBLE PAROI. Il est recommandé d’utiliser un té à double paroi pour relier le conduit principal au
conduit de raccordement.
8. TAMPON DE TÉ. Toute ouverture de té non utilisée doit être obstruée au moyen d’un tampon conçu à cette
fin.
UL/ULC compte tenu de la méthode de raccord utilisée 9. Les sections qui dépassent du toit doivent être approuvées pour une utilisation soit a) à l’intérieur et à
l’extérieur, soit b) au-dessus de la ligne de toiture.
posées à environ 1/4 po de ceux-ci est permis, mais la 10. Tout conduit pour évent à gaz qui se prolonge à l’étage situé au-dessus de celui où se trouve l’appareil raccordé
doit être doté d’un coupe-feu offrant une résistance au feu égale ou supérieure à celle du plancher ou du toit
qu’il traverse.
FABRIQUÉ AU CANADA
8
Table des matières
3 à 8 po
Tuyau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Solin réglable (toit incliné) . . . . . . . . . . . . . . . . . . .14
Tuyau réglable. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
1/12 - 6/12 . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Adaptateur universel femelle . . . . . . . . . . . . . . . . .11
Adaptateur universel mâle . . . . . . . . . . . . . . . . . . .11
Pare-pluie (cloche) . . . . . . . . . . . . . . . . . . . . . . . . . .14
Collier d’assemblage . . . . . . . . . . . . . . . . . . . . . . . .11
Collet de solin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Té . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Té de réduction . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Tampon de té . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Bride murale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Plaque support . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Coupe-feu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Raccord de coupe-tirage . . . . . . . . . . . . . . . . . . . .13
Raccord B-C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Solin conique long (toit plat) . . . . . . . . . . . . . . . . .13
Té à 45º . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Té de réduction à 45º . . . . . . . . . . . . . . . . . . . . . . .15
Raccord conique . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Coude à 45º . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Coude à 90° . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Tableau de dévoiement . . . . . . . . . . . . . . . . . . . . . .16
Manchon d’emboîtement . . . . . . . . . . . . . . . . . . . .17
Adaptateur double té . . . . . . . . . . . . . . . . . . . . . . . .17
7/12 - 12/12 . . . . . . . . . . . . . . . . . . . . . . . . . . .14
10 à 14 po
Tuyau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Tuyau réglable et collier d’assemblage . . . . . . . . . 17
Collier d’assemblage . . . . . . . . . . . . . . . . . . . . . . . . 17
Tampon de té . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Coude à 45º . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Té . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Coude à 90º . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Bride murale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Raccord de coupe-tirage . . . . . . . . . . . . . . . . . . . . 18
Plaque support. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Coupe-feu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Solin conique long (toit plat) . . . . . . . . . . . . . . . . . 18
Chapeau pare-pluie . . . . . . . . . . . . . . . . . . . . . . . . . 18
Collet de solin. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Solin réglable (toit incliné) . . . . . . . . . . . . . . . . . . . 19
1/12 - 6/12 . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
7/12 - 12/12 . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Raccord conique . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Té de réduction . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Té à 45º . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
16 à 30 po
Tuyau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Tuyau réglable. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Collier d’assemblage. . . . . . . . . . . . . . . . . . . . . . . . 20
Té . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Té de réduction . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Tampon de té . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Plaque support . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Coupe-feu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Solin réglable (toit incliné) . . . . . . . . . . . . . . . . . . .23
Chapeau pare-pluie . . . . . . . . . . . . . . . . . . . . . . . . .23
Collet de solin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Raccord conique . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Té à 45º . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
Coude à 45º . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
Déports (coude à 45º) . . . . . . . . . . . . . . . . . . . . . .25
Table of Contents
32 à 36 po
Tuyau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Solin réglable (toit incliné) . . . . . . . . . . . . . . . . . . . 26
Tuyau réglable. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
1/12 - 6/12 . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Collier d’assemblage . . . . . . . . . . . . . . . . . . . . . . . .26
Tampon de té . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
7/12 - 12/12 . . . . . . . . . . . . . . . . . . . . . . . . . . .27
Collet de solin. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Té . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Chapeau pare-pluie . . . . . . . . . . . . . . . . . . . . . . . . . 27
Coupe-feu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Bride de soutien . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Coude à 45° . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
Déports (coude à 45°) . . . . . . . . . . . . . . . . . . . . . .27
3 à 8 po – paroi isolée
Tuyau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Té . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Té à 45º . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Tampon inférieur . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Plaque de recouvrement de chevêtre . . . . . . . . . .29
Chevêtre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Support de té . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Coude à 45° . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Coude à 90° . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
Tuyau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Té . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
Chevêtre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
Tampon inférieur . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
Plaque de recouvrement de chevêtre . . . . . . . . . .30
Support de té . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
Coude à 45° . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Déports (coude à 45°) . . . . . . . . . . . . . . . . . . . . . .31
Coude à 90° . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Té à 45º . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
3 à 8 po
Tuyau
Diamètre
3 po
4 po
5 po
6 po
7 po
8 po
A
3 po
4 po
5 po
6 po
7 po
8 po
B
4 po
5 po
6 po
7 po
8 po
9 po
6 po
BV3B6
BV4B6
BV5B6
BV6B6
BV7B6
BV8B6
12 po
BV3B1
BV4B1
BV5B1
BV6B1
BV7B1
BV8B1
18 po
BV3B2
BV4B2
BV5B2
BV6B2
BV7B2
BV8B2
36 po
BV3B3
BV4B3
BV5B3
BV6B3
BV7B3
BV8B3
60 po
BV3B5
BV4B5
BV5B5
BV6B5
BV7B5
BV8B5
LONGUER
Longueur
Code de produit
Tuyau réglable et collier d’assemblage
Diamètre
3 po
4 po
5 po
6 po
7 po
8 po
A
3 po
4 po
5 po
6 po
7 po
8 po
B
4 po
5 po
6 po
7 po
8 po
9 po
C
12 po
12 po
12 po
12 po
18 po
18 po
BV7BA
BV8BA
Code de produit
BV3BA
BV4BA
BV5BA
BV6BA
Adaptateur universel femelle et collier d’assemblage
Diamètre
3 po
4 po
5 po
6 po
7 po
8 po
A
3 3/32 po
4 3/32 po
5 3/32 po
6 3/32 po
7 3/32 po
8 3/32 po
B
4 po
5 po
6 po
7 po
8 po
9 po
BV3BFUA
BV4BFUA
BV5BFUA
BV7BFUA
BV8BFUA
Code de produit
BV6BFUA
Adaptateur universel mâle et collier d’assemblage
Diamètre
3 po
4 po
5 po
6 po
7 po
8 po
A
3 po
4 po
5 po
6 po
7 po
8 po
B
4 po
5 po
6 po
7 po
8 po
9 po
Code de produit
BV3BWB
BV4BWB
BV5BWB
BV6BWB
BV7BWB
BV8BWB
5 po
6 po
7 po
8 po
Collier d’assemblage
Diamètre
3 po
4 po
A
4 po
5 po
6 po
7 po
8 po
9 po
B
5/8 po
5/8 po
3/4 po
3/4 po
3/4 po
3/4 po
11
3 à 8 po
Té
Diamètre
3 po
4 po
5 po
6 po
7 po
8 po
A
3 po
4 po
5 po
6 po
7 po
8 po
B
4 po
5 po
6 po
7 po
8 po
9 po
E
9 po
10 po
11 po
12 po
14 po
15 po
F
4 1/2 po
5 po
5 1/2 po
6 po
6 1/2 po
7 po
H
4 po
4 1/2 po
5 po
5 1/2 po
6 1/2 po
7 po
BV3BT
BV4BT
BV5BT
BV7BT
BV8BT
Code de produit
BV6BT
Té de réduction
Code de produit
A
C
D
E
F
H
BV4BRT3
4 po
3 po
4 po
10 po
5 po
4 1/2 po
BV5BRT3
5 po
3 po
4 po
11 po
5 1/2 po
5 po
BV5BRT4
5 po
4 po
5 po
11 po
5 1/2 po
5 po
BV6BRT3
6 po
3 po
4 po
12 po
6 po
5 1/2 po
BV6BRT4
6 po
4 po
5 po
12 po
6 po
5 1/2 po
BV6BRT5
6 po
5 po
6 po
12 po
6 po
5 1/2 po
BV7BRT3
7 po
3 po
4 po
14 po
6 1/2 po
6 1/2 po
BV7BRT4
7 po
4 po
5 po
14 po
6 1/2 po
6 1/2 po
BV7BRT5
7 po
5 po
6 po
14 po
6 1/2 po
6 1/2 po
BV7BRT6
7 po
6 po
7 po
14 po
6 1/2 po
6 1/2 po
BV8BRT3
8 po
3 po
4 po
15 po
7 po
7 po
BV8BRT4
8 po
4 po
5 po
15 po
7 po
7 po
BV8BRT5
8 po
5 po
6 po
15 po
7 po
7 po
BV8BRT6
8 po
6 po
7 po
15 po
7 po
7 po
BV8BRT7
8 po
7 po
8 po
15 po
7 po
7 po
4 po
5 po
6 po
7 po
8 po
Tampon de té
Diamètre
3 po
A
3 po
4 po
5 po
6 po
7 po
8 po
B
3 7/8 po
4 7/8 po
5 7/8 po
6 7/8 po
7 7/8 po
8 7/8 po
C
1/2 po
3/16 po
5/8 po
11/16 po
3/4 po
3/4 po
BV3BTK
BV4BTK
BV5BTK
BV6BTK
BV7BTK
BV8BTK
Code de produit
Bride murale
Diamètre
3 po
4 po
5 po
6 po
7 po
8 po
A
4 po
5 po
6 po
7 po
8 po
9 po
B
7 1/4 po
7 3/4 po
8 1/2 po
9 1/2 po
11 1/2 po
13 1/2 po
C
7/8 po
7/8 po
7/8 po
1 po
1 po
1 po
BV7BWB
BV8BWB
Code de produit
BV3BWB
12
BV4BWB
BV5BWB
BV6BWB
3 à 8 po
Plaque support
Diamètre
3 po
4 po
5 po
6 po
7 po
8 po
A
9 po
10 po
11 po
12 po
13 po
14 po
B
17 1/2 po
17 1/2 po
17 1/2 po
17 1/2 po
17 1/2 po
17 1/2 po
C
4 1/16 po
5 1/16 po
6 1/16 po
7 1/16 po
8 1/16 po
9 1/16 po
BV7BSA
BV8BSA
Code de produit
BV3BSA
BV4BSA
BV5BSA
BV6BSA
Coupe-feu
Diamètre
3 po
4 po
5 po
6 po
7 po
8 po
A
9 po
10 po
11 po
12 po
13 po
14 po
B
4 1/16 po
5 1/16 po
6 1/16 po
7 1/16 po
8 1/16 po
9 1/16 po
Code de produit
BV3BFS
BV4BFS
BV5BFS
BV6BFS
BV7BFS
BV8BFS
Diamètre
3 po
4 po
5 po
6 po
7 po
8 po
A
3 po
4 po
5 po
6 po
7 po
8 po
B
4 po
5 po
6 po
7 po
8 po
9 po
BV7BDC
BV8BDC
Code de produit
BV3BDC
BV4BDC
BV5BDC
BV6BDC
Raccord B-C
Diamètre
3 po
4 po
5 po
6 po
7 po
8 po
A
2 15/16 po
3 15/16 po
4 15/16 po
5 15/16 po
6 15/16 po
7 15/16 po
B
4 po
5 po
6 po
7 po
8 po
9 po
BV3BCC
BV4BCC
BV5BCC
BV6BCC
BV7BCC
BV8BCC
Code de produit
Solin conique long (toit plat)
Diamètre
3 po
4 po
5 po
6 po
7 po
8 po
A
17 po
17 po
17 po
17 po
19 po
19 po
B
4 po
5 po
6 po
7 po
8 po
9 po
C
7 po
7 po
9 po
9 po
11 po
11 po
D
12 po
12 po
12 po
12 po
12 po
12 po
BV7BTF
BV8BTF
A
Code de produit
BV3BTF
BV4BTF
BV5BTF
BV6BTF
13
3 à 8 po
Solin réglable (toit incliné)
1/12 – 6/12
Diamètre
3 po
4 po
5 po
6 po
7 po
8 po
A
17 po
18 po
20 po
21 po
22 po
24 po
B
7 3/4 po
8 1/4 po
10 1/2 po
11 1/2 po
12 3/4 po
14 po
C
4 po
4 po
5 po
5 po
5 po
5 po
D
6 1/2 po
6 3/4 po
8 1/4 po
8 5/8 po
9 po
9 3/8 po
BV3BAF
BV4BAF
BV5BAF
BV7BAF
BV8BAF
A
Code de produit
BV6BAF
7/12 – 12/12
Diamètre
3 po
4 po
5 po
6 po
7 po
8 po
A
19 po
19 po
20 po
21 po
24 po
24 po
B
10 po
11 1/2 po
13 po
14 po
16 po
17 po
C
4 1/2 po
4 1/2 po
4 1/2 po
4 1/2 po
4 1/2 po
4 1/2 po
D
10 1/2 po
11 1/2 po
12 1/2 po
14 1/2 po
14 1/2 po
14 1/2 po
BV3BAFP
BV4BAFP
BV5BAFP
BV6BAFP
BV7BAFP
BV8BAFP
Code de produit
Pare-pluie (cloche)
Diamètre
3 po
4 po
5 po
6 po
7 po
8 po
A
4 po
5 po
6 po
7 po
8 po
9 po
B
5 11/16 po
6 11/16 po
7 7/8 po
8 3/4 po
10 1/16 po
11 5/8 po
C
6 1/2 po
8 1/8 po
9 5/8 po
11 1/2 po
13 1/8 po
15 po
Code de produit
BV3BBT
BV4BBT
BV5BBT
BV6BBT
BV7BBT
BV8BBT
Collet de solin
Diamètre
3 po
4 po
5 po
6 po
7 po
8 po
A
4 po
5 po
6 po
7 po
8 po
9 po
B
5 1/4 po
7 5/8 po
8 3/4 po
10 1/8 po
9 1/2 po
10 1/2 po
C
1 7/8 po
1 1/8 po
1 1/8 po
1 1/4 po
1 3/4 po
1 7/8 po
BV7BSC
BV8BSC
Code de produit
BV3BSC
14
BV4BSC
BV5BSC
BV6BSC
A
3 à 8 po
Té à 45º
Code de produit
A
B
C
D
E
F
BV43BTY
4 po
5 po
3 po
4 po
12 po
3 15/16 po
BV44BTY
4 po
5 po
4 po
5 po
12 po
4 11/16 po
BV53BTY
5 po
6 po
3 po
4 po
13 po
3 15/16 po
BV54BTY
5 po
6 po
4 po
5 po
13 po
4 11/16 po
BV55BTY
5 po
6 po
5 po
6 po
13 po
5 3/8 po
BV63BTY
6 po
7 po
3 po
4 po
14 po
3 15/16 po
BV64BTY
6 po
7 po
4 po
5 po
14 po
4 11/16 po
BV65BTY
6 po
7 po
5 po
6 po
14 po
5 3/8 po
BV66BTY
6 po
7 po
6 po
7 po
14 po
6 1/16 po
BV73BTY
7 po
8 po
3 po
4 po
16 po
3 15/16 po
BV74BTY
7 po
8 po
4 po
5 po
16 po
4 11/16 po
BV75BTY
7 po
8 po
5 po
6 po
16 po
5 3/8 po
BV76BTY
7 po
8 po
6 po
7 po
16 po
6 1/16 po
BV77BTY
7 po
8 po
7 po
8 po
16 po
6 13/16 po
BV83BTY
8 po
9 po
3 po
4 po
17 po
3 15/16 po
BV84BTY
8 po
9 po
4 po
5 po
17 po
4 11/16 po
BV85BTY
8 po
9 po
5 po
6 po
17 po
5 3/8 po
BV86BTY
8 po
9 po
6 po
7 po
17 po
6 1/16 po
BV87BTY
8 po
9 po
7 po
8 po
17 po
6 13/16 po
BV88BTY
8 po
9 po
8 po
9 po
17 po
7 1/2 po
Té de réduction à 45º
Code de produit
BV544TY
A
B
C
D
E
F
5 po
6 po
4 po
5 po
13 po
5 3/16 po
Raccord conique
Code de produit
A
B
C
D
E
`BV3BI4
3 po
4 po
4 po
5 po
5 1/2 po
BV3BI5
3 po
4 po
5 po
6 po
5 1/2 po
BV3BI6
3 po
4 po
6 po
7 po
5 1/2 po
BV3BI7
3 po
4 po
7 po
8 po
5 1/2 po
BV4BI5
4 po
5 po
5 po
6 po
5 1/2 po
BV4BI6
4 po
5 po
6 po
7 po
5 1/2 po
BV4BI7
4 po
5 po
7 po
8 po
5 1/2 po
BV4BI8
4 po
5 po
8 po
9 po
5 1/2 po
BV5BI6
5 po
6 po
6 po
7 po
5 1/2 po
BV5BI7
5 po
6 po
7 po
8 po
5 1/2 po
BV5BI8
5 po
6 po
8 po
9 po
5 1/2 po
BV6BI7
6 po
7 po
7 po
8 po
5 1/2 po
BV6BI8
6 po
7 po
8 po
9 po
5 1/2 po
BV7BI8
7 po
8 po
8 po
9 po
5 1/2 po
15
3 à 8 po
Coude à 45º
Diamètre
3 po
4 po
5 po
6 po
7 po
8 po
A
3 po
4 po
5 po
6 po
7 po
8 po
B
4 po
5 po
6 po
7 po
8 po
9 po
6 1/4 po
C
3 7/8 po
4 3/8 po
4 3/4 po
5 5/8 po
6 po
D
10 3/8 po
11 1/2 po
12 3/8 po
14 po
15 po
16 po
E
1 7/8 po
2 3/8 po
2 3/8 po
2 1/8 po
2 1/4 po
1 15/16 po
Code de produit
BV3BE5
BV4BE5
BV5BE5
BV6BE5
BV7BE5
BV8BE5
Coude à 90°
Diamètre
3 po
4 po
5 po
6 po
7 po
8 po
A
3 po
4 po
5 po
6 po
7 po
8 po
B
4 po
5 po
6 po
7 po
8 po
9 po
C
5 1/4 po
5 7/8 po
6 1/2 po
7 1/4 po
7 7/8 po
8 3/8 po
D
5 1/8 po
5 3/4 po
6 3/8 po
7 1/8 po
7 3/4 po
8 3/8 po
BV7BE
BV8BE
Code de produit
BV3BE
BV4BE
BV5BE
BV6BE
Tableau de dévoiement
Longueur
4 po
5 po
6 po
7 po
8 po
A
B
A
B
A
B
A
B
A
6 po
7 3/4 po
14 3/4 po
9 3/16 po
18 3/16 po
9 1/16 po
17 15/16 po
9 3/16 po
18 1/8 po
9 11/16 po
12 po
12 po
19 po
13 7/16 po
22 7/16 po
13 5/16 po
22 3/16 po
13 7/16 po
22 3/8 po
13 15/16 po 23 5/8 po 14 1/16 po 23 7/8 po
B
A
B
19 3/8 po 9 13/16 po 19 5/8 po
18 po
16 1/4 po 23 1/4 po
17 11/16 po
26 11/16 po
17 9/16 po
26 7/16 po 17 11/16 po 26 5/8 po
18 3/16 po
24 po
20 1/2 po 27 1/2 po
21 15/16 po
30 15/16 po
21 13/16 po
30 11/16 po
21 7/8 po
30 7/8 po
22 7/16 po 32 1/16 po 22 1/2 po
32 3/8 po
30 po
24 3/4 po 31 3/4 po
26 3/16 po
35 1/8 po
26 1/16 po
34 7/8 po
26 1/8 po
35 1/8 po
26 5/8 po 36 5/16 po 26 3/4 po
36 5/8 po
30 3/8 po
39 3/8 po
30 5/16 po
39 1/8 po
30 3/8 po
39 3/8 po
30 7/8 po
40 7/8 po
34 5/8 po
43 5/8 po
34 9/16 po
43 3/8 po
34 5/8 po
43 5/8 po
35 1/8 po 44 13/16 po 35 1/4 po 45 1/16 po
36 po
42 po
16
3 po
droite
29 po
36 po
33 1/4 po 40 1/4 po
27 7/8 po 18 1/4 po
40 9/16 po
31 po
28 1/8 po
48 po
37 1/2 po 44 1/2 po
38 7/8 po
47 7/8 po
38 13/16 po
47 5/8 po
38 7/8 po 47 13/16 po
39 3/8 po 49 1/16 po 39 1/2 po 49 5/16 po
54 po
41 3/4 po 48 11/16 po
43 1/8 po
52 1/8 po
43 po
51 7/8 po
43 1/8 po
52 1/16 po
43 5/8 po
53 5/16 po 43 3/4 po 53 9/16 po
60 po
45 15/16 po52 15/16 po
47 3/8 po
56 3/8 po
47 1/4 po
56 1/8 po
47 3/8 po
56 5/16 po
47 7/8 po
57 9/16 po
66 po
50 3/16 po 57 3/16 po
51 5/8 po
60 5/8 po
51 1/2 po
60 3/8 po
51 5/8 po
60 9/16 po
52 1/8 po 61 13/16 po 52 1/4 po 62 1/16 po
72 po
54 7/16 po 61 7/16 po
55 7/8 po
64 7/8 po
55 3/4 po
64 5/8 po
55 7/8 po 64 13/16 po
56 3/8 po 66 1/16 po 56 7/16 po 66 5/16 po
78 po
58 11/16 po65 11/16 po
60 1/8 po
69 1/8 po
60 po
68 7/8 po
60 1/16 po 69 1/16 po
60 5/8 po
84 po
62 15/16 po69 15/16 po
64 3/8 po
73 5/16 po
64 1/4 po
73 1/16 po
64 5/16 po 73 5/16 po 64 13/16 po 74 1/2 po 64 15/16 po 74 13/16 po
48 po
57 13/16 po
70 1/4 po 60 11/16 po 70 9/16 po
3 à 8 po
Manchon d’emboîtement
Diamètre
3 po
4 po
5 po
6 po
7 po
8 po
A
4 1/16 po
5 1/16 po
6 1/16 po
7 1/16 po
8 1/16 po
9 1/16 po
B
6 1/8 po
7 1/8 po
8 1/8 po
9 1/8 po
10 1/8 po
11 1/8 po
C
6 1/4 po
7 1/4 po
8 1/4 po
9 1/4 po
10 1/4 po
11 1/4 po
D
10 1/4 po
11 1/4 po
12 1/4 po
13 1/4 po
14 1/4 po
15 1/4 po
CST BV
CSTBV
Code de produit
CST BV
BV4BWT
BV5BWT
CST BV
E= 4 _ po POUR 4 _ à 7 po, E= 6 _ po POUR 6 _ à 11 po
Adaptateur double té
Code de produit
A
B
C
CST BV
6
3
5
CST BV
6
4
5
CST BV
5
3
5
CST BV
5
4
5
CST BV
5
3
4
10 à 14 po
Tuyau
LONGUER (C)
Diamètre
10 po
12 po
14 po
Diamètre
10 po
12 po
14 po
A
10 po
12 po
14 po
A
10 po
12 po
14 po
B
11 po
13 po
15 po
B
11 po
13 po
15 po
C
18 po
18 po
18 po
Code de produit
18 po
BV10B2
BV12B2
BV14B2
36 po
BV10B3
BV12B3
BV14B3
Code de produit
BV10BA
BV12BA
BV14BA
Coude à 45º
Diamètre
10 po
12 po
14 po
Diamètre
10 po
12 po
14 po
A
11 po
13 po
15 po
A
10 po
12 po
14 po
B
3/4 po
3/4 po
3/4 po
B
11 po
13 po
15 po
Tampon de té
Diamètre
10 po
12 po
14 po
A
10 po
12 po
14 po
B
C
10 15/16 po 12 15/16 po
3/4 po
3/4 po
14 15/16 po
C
7 po
7 1/2 po
8 po
D
17 3/4 po
19 1/8 po
20 1/2 po
E
2 9/16 po
2 3/8 po
2 1/2 po
Code de produit
BV10BE5
BV12BE5
BV14BE5
3/4 po
Code de produit
BV10BTK
BV12BTK
BV14BTK
17
10 à 14 po
Té
Coude à 90°
Diamètre
10 po
12 po
14 po
Diamètre
10 po
12 po
14 po
A
10 po
12 po
14 po
A
10 po
12 po
14 po
B
11 po
13 po
15 po
B
11 po
13 po
15 po
E
17 po
19 po
21 po
C
9 5/8 po
10 5/8 po
11 5/8 po
F
8 1/2 po
9 1/2 po
10 1/2 po
D
9 1/2 po
10 1/2 po
11 1/2 po
H
8 po
9 po
10 po
Code de produit
Code de produit
BV10BT
BV12BT
BV10BE
Bride murale
BV14BE
Diamètre
10 po
12 po
14 po
Diamètre
10 po
12 po
14 po
A
11 po
13 po
15 po
A
10 po
12 po
14 po
B
21 po
21 po
23 po
B
11 po
13 po
15 po
C
2 po
2 po
2 po
Code de produit
Code de produit
BV10BWB BV12BWB
BV10BDC BV12BDC
BV14BDC
BV14BWB
Plaque support
Coupe-feu
Diamètre
10 po
12 po
14 po
Diamètre
10 po
12 po
14 po
A
16 po
18 po
20 po
A
16 po
18 po
20 po
16 po
18 po
20 po
B
B
C
11 1/16 po 13 1/16 po
15 1/16 po
11 1/16 po 13 1/16 po
15 1/16'
Code de produit
Code de produit
BV10BSA BV12BSA
BV10BFS
BV12BFS
BV14BFS
BV14BSA
Chapeau pare-pluie
Diamètre
10 po
12 po
14 po
Diamètre
10 po
12 po
14 po
A
22 po
24 po
26 po
A
11 po
13 po
15 po
B
11 1/8 po
13 1/8 po
15 1/8 po
B
10 po
10 1/2 po
11 3/8 po
C
13 1/8 po
15 1/8 po
17 1/8 po
C
18 po
20 po
22 po
D
12 po
12 po
12 po
Code de produit
BV10BTF
BV14BTF
Diamètre
10 po
12 po
14 po
A
11 po
13 po
15 po
B
16 7/8 po 16 13/16 po
18 1/8 po
C
3 3/8 po
3 1/8 po
3 1/8 po
Code de produit
BV10BSC BV12BSC
Code de produit
BV10BRC BV12BRC
BV12BTF
Collet de solin 1/12 – 6/12
18
BV12BE
BV14BT
BV14BSC
BV14BRC
10 à 14 po
Solin réglable (toit incliné) 1/12 – 6/12
Diamètre
10 po
12 po
14 po
Diamètre
10 po
12 po
14 po
A
26 po
28 1/2 po
31 po
A
26 po
28 po
31 po
B
17 po
19 1/2 po
22 po
B
22 po
24 po
26 po
C
5 po
5 po
5 po
C
4 1/2 po
4 1/2 po
4 1/2 po
D
10 3/4 po
11 5/8 po
12 1/2 po
D
14 1/2 po
17 1/2 po
20 1/2 po
Code de produit
BV10BAF
Code de produit
BV12BAF
BV14BAF
BV10BAFP
CST BV
CST BV
Longueur
10 po
droite
12 po
A
B
A
14 po
B
A
B
18 po
19 1/16 po
30 9/16 po
19 11/16 po
32 1/16 po
20 3/8 po
33 11/16 po
36 po
31 13/16 po
43 5/16 po
32 7/16 po
44 13/16 po
33 1/8 po
46 7/16 po
54 po
44 9/16 po
56 1/16 po
45 3/16 po
57 9/16 po
45 13/16 po
59 1/8 po
72 po
57 1/4 po
68 3/4 po
57 7/8 po
70 1/4 po
58 9/16 po
71 7/8 po
90 po
70 po
81 1/2 po
70 5/8 po
83 po
71 5/16 po
84 5/8 po
Raccord conique
Code de produit
A
B
C
D
E
BV8BI10
8 po
9 po
10 po
11 po
6 po
BV8BI12
8 po
9 po
12 po
13 po
6 po
BV8BI14
8 po
9 po
14 po
15 po
6 po
BV10BI6
6 po
7 po
10 po
11 po
6 po
BV10BI7
7 po
8 po
10 po
11 po
6 po
BV10BI2
10 po
11 po
12 po
13 po
6 po
BV10BI14
10 po
11 po
14 po
15 po
6 po
BV12BI14
12 po
13 po
14 po
15 po
6 po
Té de réduction à 45º
Code de produit
A
B
C
D
E
F
H
BV10BRT3
10 po
11 po
3 po
4 po
17 po
9 1/2 po
8 po
BV10BRT5
10 po
11 po
5 po
6 po
17 po
9 1/2 po
8 po
BV10BRT6
10 po
11 po
6 po
7 po
17 po
9 1/2 po
8 po
BV10BRT7
10 po
11 po
7 po
8 po
17 po
9 1/2 po
8 po
BV10BRT8
10 po
11 po
8 po
9 po
17 po
9 1/2 po
8 po
BV12BRT4
12 po
13 po
4 po
5 po
19 po
9 1/2 po
9 po
BV12BRT5
12 po
13 po
5 po
6 po
19 po
9 1/2 po
9 po
BV12BRT6
12 po
13 po
6 po
7 po
19 po
9 1/2 po
9 po
BV12BRT7
12 po
13 po
7 po
8 po
19 po
9 1/2 po
9 po
BV12BRT8
12 po
13 po
8 po
9 po
19 po
9 1/2 po
9 po
BV12BRT10
12 po
13 po
10 po
11 po
19 po
9 1/2 po
9 po
BV14BRT5
14 po
15 po
5 po
6 po
21 po
10 1/2 po
10 po
BV14BRT6
14 po
15 po
6 po
7 po
21 po
10 1/2 po
10 po
BV14BRT7
14 po
15 po
7 po
8 po
21 po
10 1/2 po
10 po
BV14BRT8
14 po
15 po
8 po
9 po
21 po
10 1/2 po
10 po
BV14BRT10
14 po
15 po
10 po
11 po
21 po
10 1/2 po
10 po
BV14BRT12
14 po
15 po
12 po
13 po
21 po
10 1/2 po
10 po
19
10 à 14 po
Té à 45º
Code de produit
A
B
C
D
E
F
BV103BTY
10 po
11 po
3 po
4 po
19 po
7 po
BV104BTY
10 po
11 po
4 po
5 po
19 po
8 7/16 po
BV105BTY
10 po
11 po
5 po
6 po
19 po
9 7/8 po
BV106BTY
10 po
11 po
6 po
7 po
19 po
11 1/4 po
BV107BTY
10 po
11 po
7 po
8 po
19 po
12 11/16 po
BV108BTY
10 po
11 po
8 po
9 po
19 po
14 1/8 po
BV1010BTY
10 po
11 po
10 po
11 po
19 po
16 15/16 po
BV124BTY
12 po
13 po
4 po
5 po
21 po
8 7/16 po
BV125BTY
12 po
13 po
5 po
6 po
21 po
9 7/8 po
BV126BTY
12 po
13 po
6 po
7 po
21 po
11 1/4 po
12 11/16 po
BV127BTY
12 po
13 po
7 po
8 po
21 po
BV128BTY
12 po
13 po
8 po
9 po
21 po
14 1/8 po
BV1210BTY
12 po
13 po
10 po
11 po
21 po
16 15/16 po
BV1212BTY
12 po
13 po
12 po
13 po
21 po
19 3/4 po
BV145BTY
14 po
15 po
5 po
6 po
23 po
9 7/8 po
BV146BTY
14 po
15 po
6 po
7 po
23 po
11 1/4 po
12 11/16 po
BV147BTY
14 po
15 po
7 po
8 po
23 po
BV148BTY
14 po
15 po
8 po
9 po
23 po
14 1/8 po
BV1410BTY
14 po
15 po
10 po
11 po
23 po
16 15/16 po
BV1412BTY
14 po
15 po
12 po
13 po
23 po
19 3/4 po
BV1414BTY
14 po
15 po
14 po
15 po
23 po
22 9/16 po
16 à 30 po
LONGUER (C)
Tuyau
Diamètre
16 po
18 po
20 po
22 po
24 po
26 po
28 po
30 po
A
16 po
18 po
20 po
22 po
24 po
26 po
28 po
30 po
B
17 po
19 po
21 po
23 po
25 po
27 po
29 po
31 po
Code de produit
18 po
BV16B2
BV18B2
BV20B2
BV22B2
BV24B2
BV26B2
BV28B2
BV30B2
36 po
BV16B16
BV18B3
BV20B3
BV22B3
BV24B3
BV26B3
BV28B3
BV30B3
Diamètre
16 po
18 po
20 po
22 po
24 po
26 po
28 po
30 po
A
16 po
18 po
20 po
22 po
24 po
26 po
28 po
30 po
B
17 3/32 po
19 3/32 po
21 3/32 po
23 3/32 po
25 3/32 po
27 3/32 po
C
18 po
18 po
18 po
18 po
18 po
18 po
18 po
18 po
29 3/32 po 31 3/32 po
Code de produit
BV16BA
BV18BA
BV20BA
BV22BA
BV24BA
BV26BA
BV28BA
BV30BA
20
Diamètre
16 po
18 po
20 po
22 po
24 po
26 po
28 po
30 po
A
16 po
18 po
20 po
22 po
24 po
26 po
28 po
30 po
B
3/4 po
3/4 po
3/4 po
1 po
1 po
1 po
1 1/8 po
1 1/8 po
16 à 30 po
Té
Diamètre
16 po
18 po
20 po
22 po
24 po
26 po
28 po
30 po
A
16 po
18 po
20 po
22 po
24 po
26 po
28 po
30 po
B
17 po
19 po
21 po
23 po
25 po
27 po
29 po
31 po
E
24 po
26 po
28 po
30 po
32 po
34 po
36 po
38 po
F
11 3/4 po
12 3/4 po
13 3/4 po
14 3/4 po
15 3/4 po
16 3/4 po
17 3/4 po
18 3/4 po
H
11 3/4 po
12 3/4 po
13 3/4 po
14 3/4 po
15 3/4 po
16 3/4 po
17 3/4 po
18 3/4 po
BV26BT
BV28BT
BV30BT
Code de produit
BV16BT
BV18BT
BV20BT
B
17 po
17 po
17 po
17 po
17 po
17 po
19 po
19 po
19 po
19 po
19 po
19 po
21 po
21 po
21 po
21 po
21 po
21 po
23 po
23 po
23 po
23 po
23 po
23 po
25 po
25 po
25 po
25 po
25 po
25 po
27 po
27 po
27 po
27 po
27 po
27 po
29 po
29 po
29 po
29 po
29 po
29 po
31 po
31 po
31 po
31 po
31 po
31 po
C
6 po
7 po
8 po
10 po
12 po
14 po
7 po
8 po
10 po
12 po
14 po
16 po
8 po
10 po
12 po
14 po
16 po
18 po
10 po
12 po
14 po
16 po
18 po
20 po
12 po
14 po
16 po
18 po
20 po
22 po
14 po
16 po
18 po
20 po
22 po
24 po
16 po
18 po
20 po
22 po
24 po
26 po
18 po
20 po
22 po
24 po
26 po
28 po
BV22BT
BV24BT
Té de réduction
Code de produit
BV16BRT6
BV16BRT7
BV16BRT8
BV16BRT10
BV16BRT12
BV16BRT14
BV18BRT7
BV18BRT8
BV18BRT10
BV18BRT12
BV18BRT14
BV18BRT16
BV20BRT8
BV20BRT10
BV20BRT12
BV20BRT14
BV20BRT16
BV20BRT18
BV22BRT10
BV22BRT12
BV22BRT14
BV22BRT16
BV22BRT18
BV22BRT20
BV24BRT12
BV24BRT14
BV24BRT16
BV24BRT18
BV24BRT20
BV24BRT22
BV26BRT14
BV26BRT16
BV26BRT18
BV26BRT20
BV26BRT22
BV26BRT24
BV28BRT16
BV28BRT18
BV28BRT20
BV28BRT22
BV28BRT24
BV28BRT26
BV30BRT18
BV30BRT20
BV30BRT22
BV30BRT24
BV30BRT26
BV30BRT28
A
16 po
16 po
16 po
16 po
16 po
16 po
18 po
18 po
18 po
18 po
18 po
18 po
20 po
20 po
20 po
20 po
20 po
20 po
22 po
22 po
22 po
22 po
22 po
22 po
24 po
24 po
24 po
24 po
24 po
24 po
26 po
26 po
26 po
26 po
26 po
26 po
28 po
28 po
28 po
28 po
28 po
28 po
30 po
30 po
30 po
30 po
30 po
30 po
D
7 po
8 po
9 po
11 po
13 po
15 po
8 po
9 po
11 po
13 po
15 po
17 po
9 po
11 po
13 po
15 po
17 po
19 po
11 po
13 po
15 po
17 po
19 po
21 po
13 po
15 po
17 po
19 po
21 po
23 po
15 po
17 po
19 po
21 po
23 po
25 po
17 po
19 po
21 po
23 po
25 po
27 po
19 po
21 po
23 po
25 po
27 po
29 po
E
24 po
24 po
24 po
24 po
24 po
24 po
26 po
26 po
26 po
26 po
26 po
26 po
28 po
28 po
28 po
28 po
28 po
28 po
30 po
30 po
30 po
30 po
30 po
30 po
32 po
32 po
32 po
32 po
32 po
32 po
34 po
34 po
34 po
34 po
34 po
34 po
36 po
36 po
36 po
36 po
36 po
36 po
38 po
38 po
38 po
38 po
38 po
38 po
F
11 3/4 po
11 3/4 po
11 3/4 po
11 3/4 po
11 3/4 po
11 3/4 po
12 3/4 po
12 3/4 po
12 3/4 po
12 3/4 po
12 3/4 po
12 3/4 po
13 3/4 po
13 3/4 po
13 3/4 po
13 3/4 po
13 3/4 po
13 3/4 po
14 3/4 po
14 3/4 po
14 3/4 po
14 3/4 po
14 3/4 po
14 3/4 po
15 3/4 po
15 3/4 po
15 3/4 po
15 3/4 po
15 3/4 po
15 3/4 po
16 3/4 po
16 3/4 po
16 3/4 po
16 3/4 po
16 3/4 po
16 3/4 po
17 3/4 po
17 3/4 po
17 3/4 po
17 3/4 po
17 3/4 po
17 3/4 po
18 3/4 po
18 3/4 po
18 3/4 po
18 3/4 po
18 3/4 po
18 3/4 po
H
11 3/4 po
11 3/4 po
11 3/4 po
11 3/4 po
11 3/4 po
11 3/4 po
12 3/4 po
12 3/4 po
12 3/4 po
12 3/4 po
12 3/4 po
12 3/4 po
13 3/4 po
13 3/4 po
13 3/4 po
13 3/4 po
13 3/4 po
13 3/4 po
14 3/4 po
14 3/4 po
14 3/4 po
14 3/4 po
14 3/4 po
14 3/4 po
15 3/4 po
15 3/4 po
15 3/4 po
15 3/4 po
15 3/4 po
15 3/4 po
16 3/4 po
16 3/4 po
16 3/4 po
16 3/4 po
16 3/4 po
16 3/4 po
17 3/4 po
17 3/4 po
17 3/4 po
17 3/4 po
17 3/4 po
17 3/4 po
18 3/4 po
18 3/4 po
18 3/4 po
18 3/4 po
18 3/4 po
18 3/4 po
21
16 à 30 po
Tampon de té
Diamètre
16 po
18 po
20 po
22 po
24 po
26 po
28 po
A
17 po
19 po
21 po
23 po
25 po
27 po
29 po
30 po
31 po
B
17 1/2 po
19 1/2 po
21 1/2 po
23 1/2 po
25 1/2 po
27 1/2 po
29 1/2 po
31 1/2 po
C
1 1/2 po
1 1/2 po
1 1/2 po
1 1/2 po
1 1/2 po
1 1/2 po
1 1/2 po
1 1/2 po
Code de produit
BV16BTK
BV18BTK
BV20BTK
BV22BTK
BV24BTK
BV26BTK
BV28BTK
BV30BTK
Plaque support
Diamètre
16 po
18 po
20 po
22 po
24 po
26 po
28 po
30 po
A
26 po
28 po
30 po
32 po
34 po
36 po
38 po
40 po
B
26 po
28 po
30 po
32 po
34 po
36 po
38 po
40 po
C
17 1/16 po
19 1/16 po
21 1/16 po
23 1/16 po
25 1/16 po
27 1/16 po
29 1/16 po 31 1/16 po
BV28BSA BV30BSA
Code de produit
BV16BSA
BV18BSA
BV20BSA
BV22BSA
BV24BSA
BV26BSA
Coupe-feu
Diamètre
16 po
18 po
20 po
22 po
24 po
26 po
28 po
30 po
A
22 po
24 po
26 po
28 po
30 po
32 po
34 po
36 po
B
17 1/16 po
19 1/16 po
21 1/16 po
23 1/16 po
25 1/16 po
27 1/16 po
29 1/16 po 31 1/16 po
Code de produit
BV16BFS
BV18BFS
BV20BFS
BV22BFS
BV24BFS
BV26BFS
BV28BFS
BV30BFS
Diamètre
16 po
18 po
20 po
22 po
24 po
26 po
28 po
30 po
A
16 po
18 po
20 po
22 po
24 po
26 po
28 po
30 po
B
17 po
19 po
21 po
23 po
25 po
27 po
29 po
31 po
BV22BDC
BV24BDC
BV26BDC
22 po
24 po
26 po
Code de produit
BV16BDC
BV18BDC
BV20BDC
BV28BDC BV30BDC
Diamètre
16 po
18 po
20 po
28 po
30 po
40 po
42 po
A
28 po
30 po
32 po
34 po
36 po
38 po
B
17 1/16 po
19 1/16 po
21 1/16 po
23 1/16 po
25 1/16 po
27 1/16 po
29 1/16 po 31 1/16 po
C
19 1/8 po
21 1/8 po
23 1/8 po
25 1/8 po
27 1/8 po
29 1/8 po
31 1/8 po
33 1/8 po
D
12 po
12 po
12 po
12 po
12 po
12 po
12 po
12 po
BV16BTF
BV18BTF
BV20BTF
BV24BTF
BV26BTF
BV28BTF
BV30BTF
Code de produit
22
BV22BTF
16 à 30 po
Solin réglable (toit incliné)
Diamètre
16 po
18 po
20 po
22 po
24 po
26 po
28 po
30 po
A
30 po
32 po
34 po
36 po
38 po
40 po
42 po
44 po
B
20 po
22 po
24 po
26 po
28 po
30 po
32 po
34 po
C
5 1/2 po
5 3/4 po
6 po
6 1/4 po
6 1/2 po
6 3/4 po
7 po
7 1/2 po
D
13 3/4 po
14 3/4 po
15 3/4 po
16 3/4 po
17 3/4 po
18 3/4 po
19 3/4 po
20 3/4 po
BV16BAF
BV18BAF
BV20BAF
BV22BAF
BV24BAF
BV26BAF
BV28BAF
BV30BAF
30 po
Code de produit
Chapeau pare-pluie
Diamètre
16 po
18 po
20 po
22 po
24 po
26 po
28 po
A
17 po
19 po
21 po
23 po
25 po
27 po
29 po
31 po
B
14 1/2 po
15 1/2 po
16 1/2 po
17 1/2 po
19 po
20 po
21 po
22 po
C
27 po
30 1/4 po
33 1/2 po
36 3/4 po
40 1/2 po
43 po
46 po
49 po
Code de produit
BV16BRC
BV18BRC
BV20BRC
BV22BRC
BV24BRC
BV26BRC
BV28BRC BV30BRC
Collet de solin
Diamètre
16 po
18 po
20 po
22 po
24 po
26 po
28 po
30 po
A
17 po
19 po
21 po
23 po
25 po
27 po
29 po
31 po
B
19 po
21 po
23 po
25 po
27 po
29 po
31 po
33 po
C
2 5/16 po
2 5/16 po
2 5/16 po
2 5/16 po
2 5/16 po
2 5/16 po
2 5/16 po
2 5/16 po
BV26BSC
BV28BSC BV30BSC
Code de produit
BV16BSC
BV18BSC
BV20BSC
BV22BSC
BV24BSC
Raccord conique
Code de produit
A
B
C
D
E
BV14BI16
14 po
15 po
16 po
17 po
7 po
BV16BI18
16 po
17 po
18 po
19 po
7 po
BV18BI20
18 po
19 po
20 po
21 po
7 po
BV20BI22
20 po
21 po
22 po
23 po
7 po
BV22BI24
22 po
23 po
24 po
25 po
7 po
BV24BI26
24 po
25 po
26 po
27 po
7 po
BV26BI28
26 po
27 po
28 po
29 po
7 po
BV28BI30
28 po
29 po
30 po
31 po
7 po
23
16 à 30 po
Té à 45º
Code de produit
24
A
B
C
D
E
F
BV166BTY
16 po
17 po
6 po
7 po
15 po
10 po
BV167BTY
16 po
17 po
7 po
8 po
17 po
11 1/8 po
BV168BTY
16 po
17 po
8 po
9 po
18 po
12 1/4 po
BV1610BTY
16 po
17 po
10 po
11 po
20 po
14 9/16 po
BV1612BTY
16 po
17 po
12 po
13 po
23 po
16 13/16 po
BV1614BTY
16 po
17 po
14 po
15 po
26 po
19 1/8 po
BV1616BTY
16 po
17 po
16 po
17 po
29 po
21 3/8 po
BV187BTY
18 po
19 po
7 po
8 po
17 po
11 1/8 po
BV188BTY
18 po
19 po
8 po
9 po
18 po
12 1/4 po
BV1810BTY
18 po
19 po
10 po
11 po
20 po
14 9/16 po
BV1812BTY
18 po
19 po
12 po
13 po
23 po
16 13/16 po
BV1814BTY
18 po
19 po
14 po
15 po
26 po
19 1/8 po
BV1816BTY
18 po
19 po
16 po
17 po
29 po
21 3/8 po
BV1818BTY
18 po
19 po
18 po
19 po
32 po
23 11/16 po
BV208BTY
20 po
21 po
8 po
9 po
18 po
12 1/4 po
BV2010BTY
20 po
21 po
10 po
11 po
20 po
14 9/16 po
BV2012BTY
20 po
21 po
12 po
13 po
23 po
16 13/16 po
BV2014BTY
20 po
21 po
14 po
15 po
26 po
19 1/8 po
BV2016BTY
20 po
21 po
16 po
17 po
29 po
21 3/8 po
BV2018BTY
20 po
21 po
18 po
19 po
32 po
23 11/16 po
BV2020BTY
20 po
21 po
20 po
21 po
34 po
25 15/16 po
BV2210BTY
22 po
23 po
10 po
11 po
20 po
14 9/16 po
BV2212BTY
22 po
23 po
12 po
13 po
23 po
16 13/16 po
BV2214BTY
22 po
23 po
14 po
15 po
26 po
19 1/8 po
BV2216BTY
22 po
23 po
16 po
17 po
29 po
21 3/8 po
BV2218BTY
22 po
23 po
18 po
19 po
32 po
23 11/16 po
BV2220BTY
22 po
23 po
20 po
21 po
34 po
25 15/16 po
BV2222BTY
22 po
23 po
22 po
23 po
37 po
28 1/4 po
BV2412BTY
24 po
25 po
12 po
13 po
23 po
16 13/16 po
BV2414BTY
24 po
25 po
14 po
15 po
26 po
19 1/8 po
BV2416BTY
24 po
25 po
16 po
17 po
29 po
21 3/8 po
BV2418BTY
24 po
25 po
18 po
19 po
32 po
23 11/16 po
BV2420BTY
24 po
25 po
20 po
21 po
34 po
25 15/16 po
BV2422BTY
24 po
25 po
22 po
23 po
37 po
28 1/4 po
BV2424BTY
24 po
25 po
24 po
25 po
40 po
30 1/2 po
BV2614BTY
26 po
27 po
14 po
15 po
26 po
19 1/8 po
BV2616BTY
26 po
27 po
16 po
17 po
29 po
21 3/8 po
BV2618BTY
26 po
27 po
18 po
19 po
32 po
23 11/16 po
BV2620BTY
26 po
27 po
20 po
21 po
34 po
25 15/16 po
BV2622BTY
26 po
27 po
22 po
23 po
37 po
28 1/4 po
BV2624BTY
26 po
27 po
24 po
25 po
40 po
30 1/2 po
BV2626BTY
26 po
27 po
26 po
27 po
43 po
32 13/16 po
BV2816BTY
28 po
29 po
16 po
17 po
29 po
21 3/8 po
BV2818BTY
28 po
29 po
18 po
19 po
32 po
23 11/16 po
BV2820BTY
28 po
29 po
20 po
21 po
34 po
25 15/16 po
BV2822BTY
28 po
29 po
22 po
23 po
37 po
28 1/4 po
BV2824BTY
28 po
29 po
24 po
25 po
40 po
30 1/2 po
BV2826BTY
28 po
29 po
26 po
27 po
43 po
32 13/16 po
BV2828BTY
28 po
29 po
28 po
29 po
46 po
35 1/16 po
BV3018BTY
30 po
31 po
18 po
19 po
32 po
23 11/16 po
BV3020BTY
30 po
31 po
20 po
21 po
34 po
25 15/16 po
BV3022BTY
30 po
31 po
22 po
23 po
37 po
28 1/4 po
BV3024BTY
30 po
31 po
24 po
25 po
40 po
30 1/2 po
BV3026BTY
30 po
31 po
26 po
27 po
43 po
32 13/16 po
BV3028BTY
30 po
31 po
28 po
29 po
46 po
35 1/16 po
BV3030BTY
30 po
31 po
30 po
31 po
48 po
37 3/8 po
16 à 30 po
Coude à 45º
Diamètre
16 po
18 po
20 po
22 po
24 po
26 po
28 po
30 po
A
16 po
18 po
20 po
22 po
24 po
26 po
28 po
30 po
B
17 po
19 po
21 po
23 po
25 po
27 po
29 po
31 po
10 po
C
7 1/8 po
7 3/8 po
7 3/4 po
8 1/8 po
8 5/8 po
9 po
9 1/2 po
D
5 5/8 po
6 3/8 po
6 7/8 po
7 1/4 po
7 5/8 po
8 po
8 1/2 po
9 po
E
2 9/16 po
2 13/16 po
2 7/8 po
2 13/16 po
2 13/16 po
2 3/4 po
2 13/16 po
2 7/8 po
BV24BE5
BV26BE5
BV28BE5
BV30BE5
28 po
30 po
Code de produit
BV16BE5
BV18BE5
BV20BE5
BV22BE5
Déports (coude à 45º)
Diamètre
16 po
18 po
20 po
22 po
24 po
26 po
A
9 po
9 3/4 po
10 5/16 po
10 7/8 po
11 1/2 po
12 po
12 3/4 po 13 7/16 po
B
23 1/4 po
25 po
26 7/16 po
27 3/4 po
29 1/4 po
30 1/2 po
32 1/4 po 33 15/16 po
Diamètre
16 po
18 po
20 po
22 po
24 po
26 po
A
16 1/8 po
17 5/8 po
18 11/16 po
19 5/8 po
20 5/8 po
21 1/2 po
22 3/4 po 23 15/16 po
28 po
30 po
B
16 1/8 po
17 1/8 po
18 1/16 po
19 po
20 1/8 po
21 po
22 1/4 po 23 7/16 po
Longuer droite
Diamètre
1 16 po
18 po
20 po
22 po
24 po
26 po
28 po
30 po
18 po
36 po
54 po
72 po
90 po
A
34 15/16 po
47 11/16 po
60 3/8 po
73 1/8 po
85 7/8 po
B
20 11/16 po
33 7/16 po
46 1/8 po
58 7/8 po
71 5/8 po
87 9/16 po
A
36 5/8 po
49 3/8 po
62 1/8 po
74 13/16 po
B
21 3/8 po
34 1/8 po
46 7/8 po
59 9/16 po
72 5/16 po
A
38 1/8 po
50 7/8 po
63 5/8 po
76 5/16 po
89 1/16 po
B
22 po
34 3/4 po
47 1/2 po
60 3/16 po
72 15/16 po
A
39 7/16 po
52 1/8 po
64 7/8 po
77 5/8 po
90 5/16 po
B
22 9/16 po
35 1/4 po
48 po
60 3/4 po
73 7/16 po
A
40 15/16 po
53 5/8 po
66 3/8 po
79 1/8 po
91 13/16 po
B
23 3/16 po
35 7/8 po
48 5/8 po
61 3/8 po
74 1/16 po
A
42 3/16 po
54 15/16 po
67 5/8 po
80 3/8 po
93 1/8 po
B
23 11/16 po
36 7/16 po
49 1/8 po
61 7/8 po
74 5/8 po
A
43 7/8 po
56 5/8 po
69 3/8 po
82 1/16 po
94 13/16 po
B
24 3/8 po
37 1/8 po
49 7/8 po
62 9/16 po
75 5/16 po
A
45 5/8 po
58 5/16 po
71 1/16 po
83 13/16 po
96 1/2 po
B
25 1/8 po
37 13/16 po
50 9/16 po
63 5/16 po
76 po
25
32 à 36 po
Tuyau
LONGUER (C)
Diamètre
32 po
34 po
36 po
Diamètre
32 po
34 po
A
32 po
34 po
36 po
A
32 po
34 po
36 po
B
34 po
36 po
38 po
B
34 1/4 po
36 1/4 po
38 1/4 po
C
Code de produit
36 po
Code de produit
12 po
BV3212
BV3412
BV3612
18 po
BV3218
BV3418
BV3618
** MAXIMUM ADJUSTABLE LONGUEUR IS 12
24 po
BV3224
BV3424
BV3624
po
36 po
BV3236
BV3436
BV3636
BV32ADJ
BV34ADJ
BV36ADJ
need french translation
Tampon de té
Diamètre
32 po
34 po
36 po
Diamètre
32 po
34 po
A
34 po
36 po
38 po
A
34 po
36 po
38 po
B
1 1/4 po
1 1/4 po
1 1/4 po
B
34 1/2 po
36 1/2 po
38 1/2 po
C
1 3/4 po
1 3/4 po
1 3/4 po
36 po
Code de produit
Té
BV32TC
BV34TC
BV36TC
Coupe-feu
Diamètre
32 po
34 po
36 po
Diamètre
32 po
34 po
36 po
A
32 po
34 po
36 po
A
38 po
40 po
42 po
B
34 po
36 po
38 po
B
34 po
36 po
38 po
C
44 po
46 po
48 po
D
3 1/4 po
3 1/4 po
3 1/4 po
Code de produit
BV32FS
BV34FS
BV36FS
Code de produit
BV10BT
BV12BT
BV14BT
Bride de soutien
Diamètre
32 po
34 po
38 po
Diamètre
32 po
34 po
36 po
A
32 po
34 po
36 po
A
34 po
36 po
38 po
B
34 po
36 po
38 po
Code de produit
BV32SB
Code de produit
BV32DHC BV34DHC
BV36SB
Diamètre
32 po
34 po
36 po
Diamètre
32 po
34 po
A
45 po
47 po
49 po
A
35 po
37 po
39 po
B
34 po
36 po
38 po
B
43 po
45 1/2 po
48 po
C
37 po
39 po
41 po
D
12 po
12 po
12 po
Code de produit
BV32TCF
26
BV34SB
BV36DHC
BV34TCF
BV36TCF
36 po
Code de produit
BV32ARF
BV34ARF
BV36ARF
32 à 36 po
Collet de solin
Diamètre
32 po
34 po
36 po
Diamètre
32 po
34 po
36 po
A
35 po
37 po
39 po
A
34 po
36 po
38 po
B
55 po
57 po
60 po
B
36 po
38 po
C
Code de produit
CST BV
CST BV
40 po
2 13/16 po 2 13/16 po
CST BV
2 13/16 po
Code de produit
Chapeau pare-pluie
BV32SC
BV34SC
32 po
34 po
BV36SC
Déports (coude à 45°)
Diamètre
32 po
34 po
36 po
Diamètre
A
34 po
36 po
38 po
A
41 15/16 po 43 3/4 po
46 3/16 po
36 po
B
17 5/8 po
19 po
18 1/16 po
B
24 15/16 po 25 3/4 po
27 3/16 po
C
48 1/2 po
51 po
54 po
Code de produit
BV32RC
BV34BRC
BV36RC
32 po
34 po
36 po
A
36 1/8 po 37 5/16 po
39 5/16 po
A
32 po
34 po
36 po
B
13 3/4 po 14 3/16 po
15 1/16 po
B
18 1/4 po
19 po
20 po
Coude à 45º
Diamètre
Diamètre
C
34 po
36 po
38 po
D
2 15/16 po
2 7/8 po
3 po
32 po
34 po
36 po
Code de produit
BV3245
BV3445
BV3645
Longueur
32 po
34 po
36 po
droite
A
B
A
B
A
B
12 po
42 1/2 po
20 1/8 po
43 11/16 po
20 9/16 po
45 11/16 po
21 3/8 po
18 po
46 3/4 po
24 5/16 po
47 7/8 po
24 13/16 po
49 7/8 po
25 5/8 po
24 po
51 po
28 9/16 po
52 1/8 po
29 1/16 po
54 1/8 po
29 7/8 po
30 po
55 1/4 po
32 13/16 po
56 3/8 po
33 5/16 po
58 3/8 po
34 1/8 po
36 po
59 1/2 po
37 1/16 po
60 5/8 po
37 9/16 po
62 5/8 po
38 3/8 po
42 po
63 3/4 po
41 5/16 po
64 7/8 po
41 13/16 po
66 7/8 po
42 5/8 po
48 po
68 po
45 9/16 po
69 1/8 po
46 1/16 po
71 1/8 po
46 7/8 po
54 po
72 3/16 po
49 13/16 po
73 3/8 po
50 1/4 po
75 3/8 po
51 1/8 po
60 po
76 7/16 po
54 1/16 po
77 5/8 po
54 1/2 po
79 5/8 po
55 3/8 po
66 po
80 11/16 po
58 5/16 po
81 7/8 po
58 3/4 po
83 7/8 po
59 9/16 po
72 po
84 15/16 po
62 1/2 po
86 1/16 po
63 po
88 1/16 po
63 13/16 po
68 1/16 po
78 po
89 3/16 po
66 3/4 po
90 5/16 po
67 1/4 po
92 5/16 po
84 po
93 7/16 po
71 po
94 9/16 po
71 1/2 po
96 9/16 po
72 5/16 po
90 po
97 11/16 po
75 1/4 po
98 13/16 po
75 3/4 po
100 13/16 po
76 9/16 po
27
LONGUER
Tuyau
Diamètre
3 po
4 po
5 po
6 po
7 po
8 po
A
3 po
4 po
5 po
6 po
7 po
8 po
B
4 po
5 po
6 po
7 po
8 po
9 po
12 po
CST IBV
IBV4B1
IBV5B1
IBV6B1
IBV7B1
IBV8B1
36 po
CST IBV
IBV4B3
IBV5B3
IBV6B3
IBV7B3
IBV8B3
60 po
CST IBV
IBV4B5
IBV5B5
IBV6B5
IBV7B5
IBV8B5
Diamètre
3 po
4 po
5 po
6 po
7 po
8 po
A
3 po
4 po
5 po
6 po
7 po
8 po
B
4 po
5 po
6 po
7 po
8 po
9 po
E
9 po
10 po
11 po
12 po
14 po
15 po
F
4 1/2 po
5 po
5 1/2 po
6 po
6 1/2 po
7 po
H
4 po
4 1/2 po
5 po
5 1/2 po
6 1/2 po
7 po
Longueur
Code de produit
Té
Code de produit
CST IBV
IBV4BT
IBV5BT
IBV6BT
IBV7BT
IBV8BT
A
B
C
D
E
F
CST IBV
4 po
5 po
3 po
4 po
12 po
3 15/16 po
CST IBV
4 po
5 po
4 po
5 po
12 po
4 11/16 po
CST IBV
5 po
6 po
3 po
4 po
13 po
3 15/16 po
CST IBV
5 po
6 po
4 po
5 po
13 po
4 11/16 po
CST IBV
5 po
6 po
5 po
6 po
13 po
5 3/8 po
CST IBV
6 po
7 po
3 po
4 po
14 po
3 15/16 po
CST IBV
6 po
7 po
4 po
5 po
14 po
4 11/16 po
CST IBV
6 po
7 po
5 po
6 po
14 po
5 3/8 po
CST IBV
6 po
7 po
6 po
7 po
14 po
6 1/16 po
CST IBV
7 po
8 po
3 po
4 po
16 po
3 15/16 po
CST IBV
7 po
8 po
4 po
5 po
16 po
4 11/16 po
CST IBV
7 po
8 po
5 po
6 po
16 po
5 3/8 po
CST IBV
7 po
8 po
6 po
7 po
16 po
6 1/16 po
CST IBV
7 po
8 po
7 po
8 po
16 po
6 13/16 po
CST IBV
8 po
9 po
3 po
4 po
17 po
3 15/16 po
CST IBV
8 po
9 po
4 po
5 po
17 po
4 11/16 po
CST IBV
8 po
9 po
5 po
6 po
17 po
5 3/8 po
CST IBV
8 po
9 po
6 po
7 po
17 po
6 1/16 po
CST IBV
8 po
9 po
7 po
8 po
17 po
6 13/16 po
CST IBV
8 po
9 po
8 po
9 po
17 po
7 1/2 po
Té à 45º
Code de produit
28
Tampon inférieur
Diamètre
3 po
4 po
5 po
6 po
7 po
8 po
A
8 po
9 po
10 po
11 po
12 po
13 po
B
6 po
7 po
8 po
9 po
10 po
11 po
IBV7BBC
IBV8BBC
Code de produit
CST IBV
IBV4BBC
IBV5BBC
IBV6BBC
Plaque de recouvrement de chevêtre
Diamètre
3 po
4 po
5 po
6 po
7 po
8 po
A
8 po
9 po
10 po
11 po
12 po
13 po
B
6 po
7 po
8 po
9 po
10 po
11 po
C
4 5/16 po
5 5/16 po
6 5/16 po
7 5/16 po
8 5/16 po
9 5/16 po
Code de produit
CST IBV
IBV4BCC
IBV5BCC
IBV6BCC
IBV7BCC
IBV8BCC
Chevêtre (48 po de long.)
Diamètre
3 po
4 po
5 po
6 po
7 po
8 po
A
8 po
9 po
10 po
11 po
12 po
13 po
B
6 po
7 po
8 po
9 po
10 po
11 po
Code de produit
CST IBV
IBV4BCH
IBV5BCH
IBV6BCH
IBV7BCH
IBV8BCH
8 po
Support de té
Diamètre
3 po
4 po
5 po
6 po
7 po
A
4 po
5 po
6 po
7 po
8 po
9 po
B
8 po
9 po
10 po
11 po
12 po
14 po
C
1 po
1 po
1 po
1 po
1 po
1 po
D
21 1/2 po
22 1/2 po
23 1/2 po
24 1/2 po
25 1/2 po
26 1/2 po
CST IBV
IBV4BTS
IBV5BTS
IBV6BTS
IBV7BTS
IBV8BTS
Code de produit
Coude à 45º
Diamètre
3 po
4 po
5 po
6 po
7 po
8 po
A
3 po
4 po
5 po
6 po
7 po
8 po
B
4 po
5 po
6 po
7 po
8 po
9 po
C
4 1/4 po
5 5/8 po
5 9/16 po
5 5/8 po
6 1/8 po
6 1/4 po
D
11 1/4 po
14 5/8 po
14 3/8 po
14 5/8 po
15 13/16 po
16 1/8 po
E
1 7/8 po
2 3/8 po
2 3/8 po
2 1/8 po
2 1/4 po
1 15/16 po
IBV7BE5
IBV8BE5
Code de produit
CST IBV
IBV4BE5
IBV5BE5
IBV6BE5
29
Longeur
droite
3 po
4 po
A
5 po
B
A
6 po
A
B
B
12 po
12 po
19 po
13 7/16 po 22 7/16 po
13 5/16 po 22 3/16 po
21 15/16 po 30 15/16 po
7 po
8 po
A
B
A
B
A
B
13 7/16 po
22 3/8 po
13 15/16 po
23 5/8 po
14 1/16 po
23 7/8 po
32 3/8 po
24 po
20 1/2 po
27 1/2 po
21 13/16 po 30 11/16 po
21 7/8 po
30 7/8 po
22 7/16 po
32 1/16 po
22 1/2 po
36 po
29 po
36 po
30 3/8 po
39 3/8 po
30 5/16 po
30 3/8 po
39 3/8 po
30 7/8 po
40 9/16 po
31 po
40 7/8 po
48 po
37 1/2 po
44 1/2 po
38 7/8 po
47 7/8 po
38 13/16 po 47 5/8 po
38 7/8 po 47 13/16 po
39 3/8 po
49 1/16 po
39 1/2 po
49 5/16 po
47 3/8 po
56 3/8 po
47 3/8 po
47 7/8 po
57 9/16 po
48 po
57 13/16 po
66 5/16 po
60 po
45 15/16 po 52 15/16 po
47 1/4 po
39 1/8 po
56 1/8 po
56 3/8 po
72 po
54 7/16 po
61 7/16 po
55 7/8 po
64 7/8 po
55 3/4 po
64 5/8 po
55 7/8 po 64 13/16 po
56 3/8 po
66 1/16 po
56 7/16 po
84 po
62 15/16 po 69 15/16 po
64 3/8 po
73 3/8 po
64 1/4 po
73 1/16 po
64 5/16 po 73 5/16 po
64 13/16 po
74 1/2 po
64 15/16 po 74 13/16 po
96 po
71 7/16 po
72 3/4 po
81 9/16 po
72 13/16 po 81 13/16 po
73 5/16 po
83 po
78 7/16 po
72 13/16 po 81 13/16 po
73 7/16 po
83 5/16 po
Coude à 90°
Diamètre
3 po
4 po
5 po
6 po
7 po
8 po
A
3 po
4 po
5 po
6 po
7 po
8 po
B
4 po
5 po
6 po
7 po
8 po
9 po
C
5 1/4 po
5 7/8 po
6 1/2 po
7 1/4 po
7 7/8 po
8 3/8 po
D
5 1/8 po
5 3/4 po
6 3/8 po
7 1/8 po
7 3/4 po
8 3/8 po
CST IBV
CST IBV
Code de produit
CST IBV
CST IBV
CST IBV
CST IBV
Tuyau
LONGUER (C)
Té
Diamètre
10 po
12 po
14 po
Diamètre
10 po
12 po
14 po
A
10 po
12 po
14 po
A
10 po
12 po
14 po
B
11 po
13 po
15 po
B
11 po
13 po
15 po
C
18 po
18 po
18 po
C
Code de produit
18 po
IBV10B2
IBV12B2
IBV14B2
36 po
IBV10B3
IBV12B3
IBV14B3
Chevêtre (48 po de long.)
Code de produit
IBV10BA
IBV12BA
IBV14BA
Tampon inférieur
Diamètre
10 po
12 po
14 po
Diamètre
10 po
12 po
14 po
A
15 po
16 po
17 po
A
15 po
16 po
17 po
B
13 po
14 po
15 po
B
13 po
14 po
15 po
Code de produit
IBV10BCH IBV12BCH
Code de produit
IBV14BCH
Plaque de recouvrement de chevêtre
IBV14BBC
Support de té
Diamètre
10 po
12 po
14 po
Diamètre
10 po
12 po
14 po
A
15 po
16 po
17 po
A
11 po
13 po
15 po
B
13 po
14 po
15 po
B
21 po
21 po
23 po
13 5/16 po
C
26 1/4 po
30 po
38 po
C
11 5/16 po 12 5/16 po
Code de produit
IBV10BCC IBV12BCC
30
IBV10BBC IBV12BBC
IBV14BCC
Code de produit
IBV10BTS IBV12BTS
IBV14BTS
Coude à 45º
Coude à 90°
Diamètre
10 po
12 po
14 po
Diamètre
10 po
12 po
14 po
A
10 po
12 po
14 po
A
10 po
12 po
14 po
B
11 po
13 po
15 po
B
11 po
13 po
15 po
E
2 9/16 po
2 3/8 po
2 1/2 po
C
9 5/8 po
10 5/8 po
11 5/8 po
D
9 1/2 po
10 1/2 po
11 1/2 po
Code de produit
IBV10BE5 IBV12BE5
IBV14BE5
Code de produit
CST IBV
CST IBV
CST IBV
Déports (coude à 45°)
Diamètre
10 po
12 po
14 po
C
7 1/4 po
7 7/8 po
8 1/2 po
D
18 3/4 po
20 1/4 po
21 13/16 po
Tuyau
10 po
12 po
14 po
Longueur
A
B
A
B
A
B
12 po
14 7/8 po
26 5/16 po
15 7/16 po
27 13/16 po
16 1/8 po
29 7/16 po
18 po
19 1/16 po
30 9/16 po
19 11/16 po
32 1/16 po
20 3/8 po
33 11/16 po
24 po
23 5/16 po
34 13/16 po
23 15/16 po
36 5/16 po
24 5/8 po
37 15/16 po
30 po
27 9/16 po
39 1/16 po
28 3/16 po
40 9/16 po
28 7/8 po
42 3/16 po
36 po
31 13/16 po
43 5/16 po
32 7/16 po
44 13/16 po
33 1/8 po
46 7/16 po
42 po
36 1/16 po
47 9/16 po
36 11/16 po
49 1/16 po
37 3/8 po
50 11/16 po
48 po
40 5/16 po
51 13/16 po
40 15/16 po
53 5/16 po
41 9/16 po
54 7/8 po
54 po
44 9/16 po
56 1/16 po
45 3/16 po
57 9/16 po
45 13/16 po
59 1/8 po
60 po
48 13/16 po
60 5/16 po
49 7/16 po
61 3/4 po
50 1/16 po
63 3/8 po
66 po
53 1/16 po
64 1/2 po
53 5/8 po
66 po
54 5/16 po
67 5/8 po
72 po
57 1/4 po
68 3/4 po
57 7/8 po
70 1/4 po
58 9/16 po
71 7/8 po
78 po
61 1/2 po
73 po
62 1/8 po
74 1/2 po
62 13/16 po
76 1/8 po
84 po
65 3/4 po
77 1/4 po
66 3/8 po
78 3/4 po
67 1/16 po
80 3/8 po
90 po
70 po
81 1/2 po
70 5/8 po
83 po
71 5/16 po
84 5/8 po
Té à 45º
Code de produit
CST IBV
CST IBV
CST IBV
CST IBV
CST IBV
CST IBV
CST IBV
CST IBV
CST IBV
CST IBV
CST IBV
CST IBV
CST IBV
CST IBV
CST IBV
CST IBV
CST IBV
CST IBV
CST IBV
CST IBV
CST IBV
A
10 po
10 po
10 po
10 po
10 po
10 po
10 po
12 po
12 po
12 po
12 po
12 po
12 po
12 po
14 po
14 po
14 po
14 po
14 po
14 po
14 po
B
11 po
11 po
11 po
11 po
11 po
11 po
11 po
13 po
13 po
13 po
13 po
13 po
13 po
13 po
15 po
15 po
15 po
15 po
15 po
15 po
15 po
C
3 po
4 po
5 po
6 po
7 po
8 po
10 po
4 po
5 po
6 po
7 po
8 po
10 po
12 po
5 po
6 po
7 po
8 po
10 po
12 po
14 po
D
4 po
5 po
6 po
7 po
8 po
9 po
11 po
5 po
6 po
7 po
8 po
9 po
11 po
13 po
6 po
7 po
8 po
9 po
11 po
13 po
15 po
E
19 po
19 po
19 po
19 po
19 po
19 po
19 po
21 po
21 po
21 po
21 po
21 po
21 po
21 po
23 po
23 po
23 po
23 po
23 po
23 po
23 po
F
7 po
8 7/16 po
9 7/8 po
11 1/4 po
12 11/16 po
14 1/8 po
16 15/16 po
8 7/16 po
9 7/8 po
11 1/4 po
12 11/16 po
14 1/8 po
16 15/16 po
19 3/4 po
9 7/8 po
11 1/4 po
12 11/16 po
14 1/8 po
16 15/16 po
19 3/4 po
22 9/16 po
31
BV 02/09
Spécification générale – Évent à gaz
Le conduit de fumée pour évent à gaz doit être conçu et fabriqué
de façon à permettre la création d’une pression positive assurant
l’évacuation complète des gaz de combustion vers l’extérieur,
sans formation de condensation à l’intérieur du conduit ni écoulement au coupe-tirage.
Pour assurer le maintien de la température des gaz de combustion, les éléments pour évent de type B à paroi isolée et à paroi non isolée Don Park
peuvent être utilisés dans une même installation, selon les indications du
concepteur.
Les éléments pour évent de type B Don Park sont homologués
pour une utilisation avec les appareils au gaz qui produisent des
gaz de combustion dont la température se situe entre 275 °F
(135 °C) et 470 °F (243 °C).
L’installation des conduits pour évent à gaz de type B doit être conforme
aux critères d’homologation des Laboratoires des assureurs du Canada,
aux recommandations du fabricant et aux codes nationaux du bâtiment qui
précisent les normes à respecter pour ce type d’installation.
Garantie
Les produits pour évent de type B DON PARK sont garantis contre tout
vice de matière ou de fabrication pendant un an. Notre responsabilité à l’égard de tout produit pour évent de type B Don Park que nous jugeons
défectueux se limite au remplacement de l’élément ou au remboursement
du prix d’achat (à l’exclusion des coûts d’expédition et d’installation).
Aucune autre garantie, explicite ou implicite, n’est valide.
Siège social:
842, chemin York Mills,
North York (Ontario) M3B 3A8
Qualité, valeur et service assurés
donpark.com
t: 416-449-7275
800-561-3842
f: 416-449-2614
Distributeur

Évent de type B Tuyau et raccords

Transcription

Documents pareils

dimensionnement d`un conduit de cheminee

RV COVER ROOF VENT Couvercle d`évent de toit

Activite - Decouverte de Pi et Longueur d`un cercle

COLLECTION ARCHEA Lampe Faros

Ordres de grandeur de longueur dans l`Univers

event arrête-flamme iso 16852

INDICE DE PROTECTION IP

KHGH 9010 Gaz Verre haute Puissance 90

Le sport

Passe-câble
